Дренажные трубы для отвода грунтовых вод: виды и производители

Пластиковые дренажные трубы

Синтетические материалы находят все большее применение в промышленности и строительстве, вот и дренажные трубы для отвода грунтовых вод все чаще выполняют из пластика. Для этого используется полиэтилен, полипропилен или поливинилхлорид. Они имеют массу достоинств, среди которых высокая стойкость к коррозии, повышенная гибкость, устойчивость к нагрузкам и отличная прочность.

Дренажная труба с перфорацией из пластика обладает небольшим весом, что существенно облегчает процесс монтажа. Срок ее эксплуатации составляет 40 и более лет, а цена доступна для большинства владельцев собственного участка. Такой же небольшой стоимостью обладают и комплектующие к трубам. Пластиковая система водоотведения пользуется наибольшей популярностью на сегодняшний день.

Комбинация ливневой и дренажной системы

Дренажная сеть отводит воду по трубам в накопительный или дренажный колодец. Ливневая система предполагает сначала попадание воды со всех собранных поверхностей в коллектор, а оттуда, по собственной магистрали труб (дренаж и ливневка в одной трубе

не допустимы!) направляется в колодец. Колодец оснащается электрическим насосом и в автоматическом режиме откачивает воду в центральную канализацию, природный водоем или систему полива.

Устройство дренирования и отвода дождевой воды – важный элемент сохранения построек и самого участка от губительного воздействия излишков влаги. Главное – вовремя провести планирование и проектирование систем, что позволит еще и существенно сэкономить.

Преимущества использования пластиковых труб

Дача – это то место, где мы проводим большую часть времени летом. Участие заботливой, умелой руки тут просто необходимо! Сегодня устанавливают летние домики и коттеджи, разводят пышные сады и обширные огороды, но, для того чтобы обеспечить безопасность строений и отличное состояние зелени, необходимо провести дренажную систему.

Виды пластиковых труб для дренажа.

В качестве основных материалов для дренажных систем применяются пластиковые трубы, которые обеспечивают быстрый, эффективный отвод грунтовых вод и осадков, излишков влаги от дома и огорода, они просты в обслуживании, их не надо часто прочищать либо менять. Обустроить дренажные системы можно своими руками, они отличаются такими преимуществами:

длительные сроки службы;
отсутствие сильных засоров;
быстрое и легкое обслуживание, возможность самоочистки;
легкость монтажа своими руками;
относительно невысокая цена.

Сегодня для прокладки дренажных систем своими руками используются такие трубы, как:

ПВХ дренажные с перфорацией;
полипропиленовые дренажные со специальными фильтрующими материалами;
полиэтиленовые низкого и высокого давления – считаются оптимальным вариантом для прокладки дренажа на дачах, так как отличаются низкой ценой и высоким качеством.

Монтаж труб на участке

Укладка труб для дренажа своими руками может осуществляться двумя способами, среди которых кольцевой, регулярный, головной и береговой. Это так называемый глубинный дренаж, который представляет собой такую систему:

траншея с глубиной, определяемой в зависимости от таких факторов, как тип почвы, расположение грунтовых вод, тип осадков по региону;
песчано-гравийная подушка;
специальные перфорированные трубы, которые легко соединяются друг с другом своими руками при помощи фитингов и муфт;
слой фильтрующего геотекстиля.

Схема армирования дренажных труб.

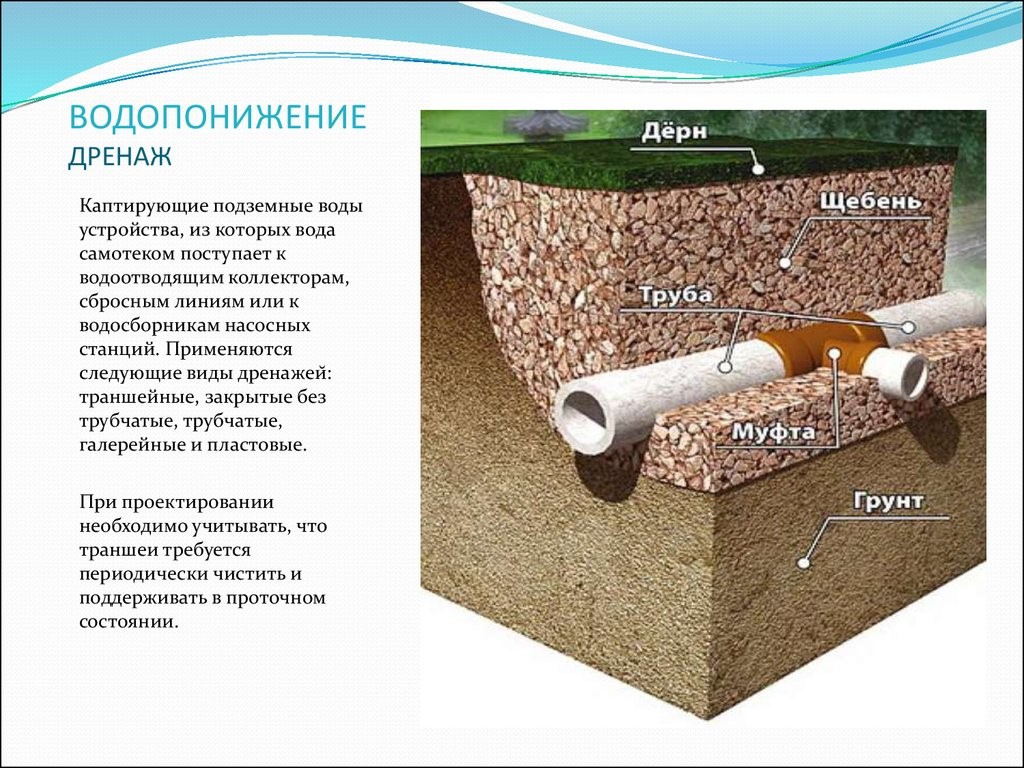

Правила организации дренажной системы для отвода грунтовых вод

Вообще, дренажные системы делятся на две группы: для отвода грунтовых вод и для отвода атмосферных осадков. Последняя называется ливневкой. Она закладывается на небольшую глубину, и ее основная задача – вывести с участка дождевые осадки и воду таящего снега. Нередко ливневую канализацию делают в виде открытой системы, которая собой представляет траншеи, засыпанные щебнем.

Что касается дренажа для грунтовых вод, то это трубная система, заложенная ниже УГВ. Для этого определяется схема укладки, которая может быть кольцевой или в виде елочки. Последняя – это одна основная магистраль, к которой присоединяются под углом вспомогательные ветки.

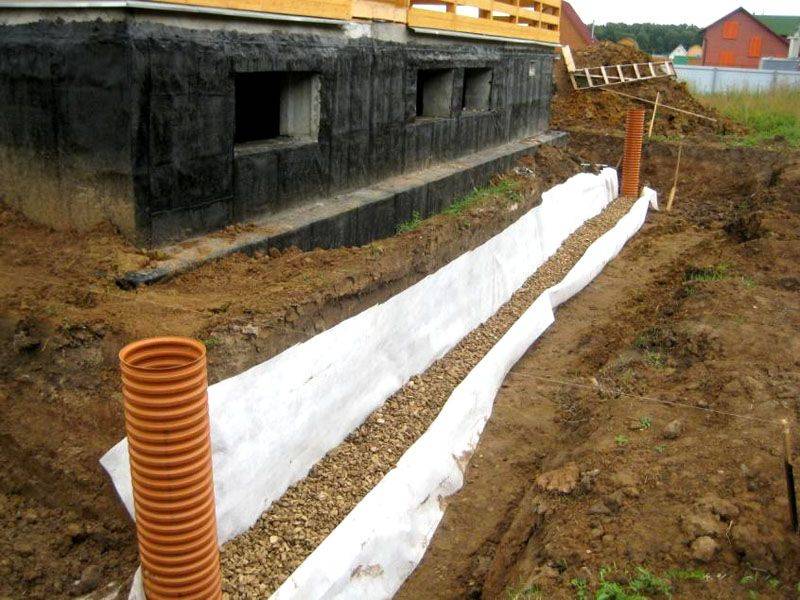

Монтаж около фундамента дома

Если укладка дренажной трубы проводится вокруг дома, который уже возведен, то надо придерживать следующей технологии:

Выкапывается траншей длиною не более 20 м вдоль фундамента.
В нее закладывается трубная магистраль.
Проводятся все защитные мероприятия.
Производится засыпка траншеи грунтом.
Выкапываются следующие 20 м.
И проводятся монтажные работы на этом участке.

Эта технология позволяет не выкапывать траншеи по всему периметру фундамента, чтобы не ослабить его несущую способность.

Статья по теме:

Угол наклона дренажа

Самый важные показатель устройства системы водопонижения – уклон дренажных труб. Его величина – 5÷10 мм на один метр длины трубопровода. Угол наклона закладывается на стадии копки траншей. Их дно утрамбовывается и посыпается песком или мелким щебнем с гранулами до 20 мм. Именно в этом время и надо проводить выравнивание под необходимым углом.

Угол наклона дренажной системы

Последовательность укладки

Начинать монтаж дренажной системы можно с любой точки: или с конца у сборочного колодца, или от дома. Обычно мастера выбирают второй вариант потому, что при нем легко контролировать угол наклона трубных участков.

Если для сборки используются гибкие дрены, то они разматываются под необходимый размер с укладкой в подготовленные траншеи. При разветвлении магистрали или присоединении к другой ветке используются фитинги из того же материала, что и сами трубы.

Как только сборка системы будет закончена, все траншеи засыпаются грунтом. Это в том случае, если для сооружения дренажной системы были использованы изделия с фильтрационным слоем. Если были использованы трубный материал без геотекстиля или кокосового волокна, тогда поверх уложенной трубной разводки засыпается щебеночный слой толщиною 15÷20 см. При этом рекомендуется всю конструкцию заключить в геотекстильный слой.

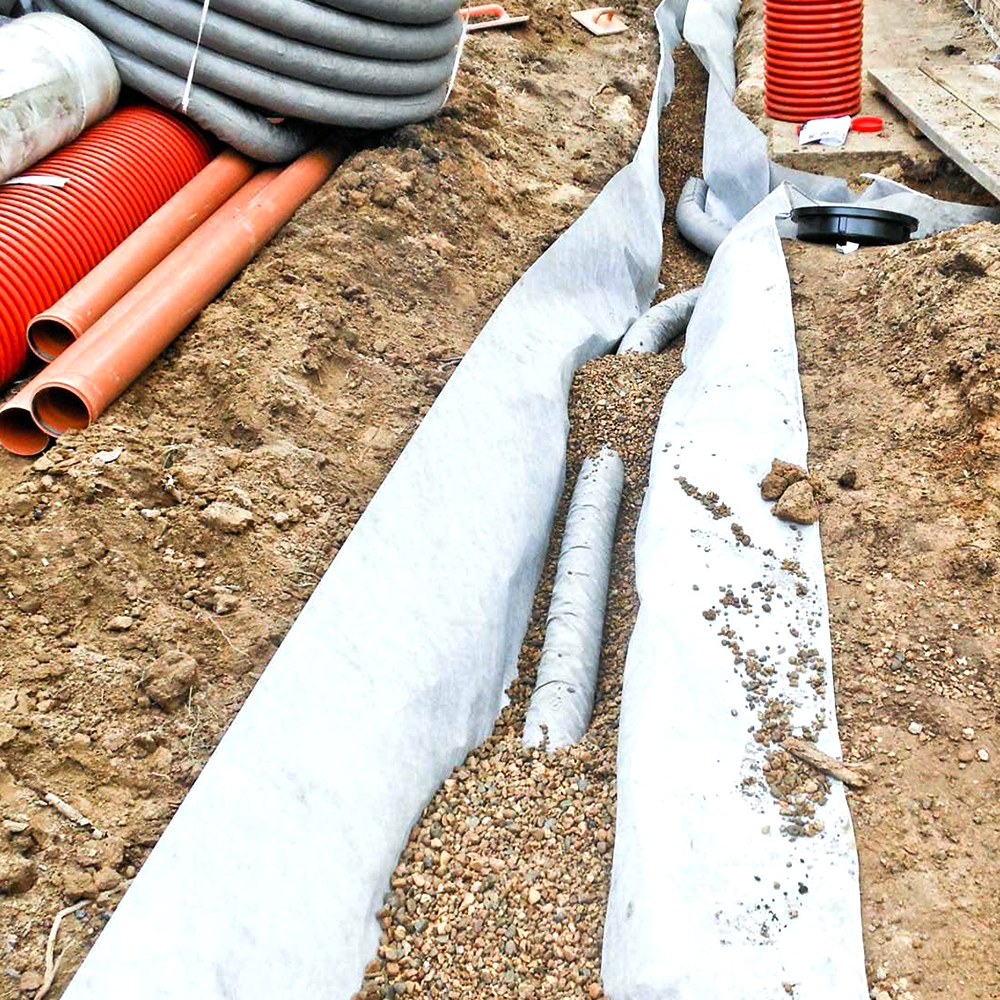

Дренажная труба в траншее

Пластиковые изделия

Полимерная продукция для отвода грунтовых вод превосходит по качествам аналоги из других материалов. Ее плюсы:

продолжительный срок эксплуатации;
достаточный уровень прочности;
стойкость к агрессивным химически средам;
малая масса, благодаря этому трубы легко укладывать, процесс этот осуществляется быстро;
благодаря гладкости внутренних стенок, на них не нарастают отложения, поэтому трубопровод долго не засоряется;
использование геотекстиля при монтаже пресекает заиливание конструкции;
закапывать систему можно своими силами, для этого не требуются особые навыки и спецтехника;
стоит пластиковый дренаж недорого.

Производится продукция из трех видов полимера:

поливинилхлорида (ПВХ);
полиэтилена низкого давления (ПНД);
полипропилена (ПП).

Наиболее востребованы дрены из ПВХ. Полимерные изделия могут быть:

одно- и двухслойными;
гибкими (поставляются в бухтах длиной до 50 метров);
жесткими (их длина может составлять 6-12 метров);
перфорированными (полностью или частично);
обернутыми в фильтрующий материал.

Кроме этого пластиковая продукция для отвода воды делится на классы по прочности (кольцевой жесткости). Обозначаются они буквами SN и цифрами: 2, 4, 6, 8 и 16.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:

Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

ГОСТ №18559 – для безнапорной канализации;
ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
обратный клапан- ∅ 110-250, длина от 30 до 52 см;
двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Определяем параметры участка

Прежде всего, нужно разработать проект будущей системы исходя из количественных параметров своего участка. Нужно учесть следующие моменты:

на какую глубину оптимально заложить дрены;
каким должно быть оптимальное расстояние между ними.

Ответ на первый вопрос зависит от того, какого типа почвы преобладают в ваших краях. Соответствующая таблица наглядно иллюстрирует эту взаимосвязь.

Если подытожить сказанное. то вывод будет такой: глубина залегания дрен должна быть:

в пределах 5-10 метров на глинистых почвах;
10-20 метров на суглинистых почвах;
до 40-50 метров на песчаных.

Поскольку на дачных участках чаще всего преобладают черноземные почвы со стандартным содержанием влаги, то на практике достаточно уложить дрены на глубину 1,5-2 метров.

Далее нужно определить протяженность дрен (в погонных метрах) исходя из площади участка. Наглядная связь между этими величинами представлена на схеме.

Получается, что для участка средних размеров чуть больше 20 соток понадобится около 300 метров дренажных труб стандартного диаметра 110 мм.

Монтаж дренажной системы

Когда сделаны все предварительные расчеты и уж приобретены материалы, можно приступить к непосредственному монтажу. Он не очень сложен – самое главное выкопать траншеи по заранее намеченному плану и заложить в них трубы с геотекстилем.

Чтобы система работала наиболее эффективно, нужно укрепить ее дополнительно гравием и щебнем согласно схеме.

Уложенную на подушку из щебня, песка и гравия трубу засыпают новым слоем щебня, затем заворачивают ткань геотекстиля и засыпают землей. На поверхности выкладывают дерн или делают дорожки из тротуарной плитки, а также из декоративных камней.

Полезные советы

Чаще всего траншеи выкапываются вдоль периметра дома, поскольку это основной объект защиты от проседания из-за действия воды.

Дно траншеи лучше усилить небольшим слоем песка или щебня, которые засыпать гравием, и уже на него класть дрену.
Геотекстиль при монтаже нужно применять обязательно, поскольку он увеличивает срок службы всей системы как минимум в 2 раза.
При монтаже труб нужно всегда делать уклон в одну и ту же сторону – определить его можно с помощью уровня. Оптимальным вариантом будет, если уклон соответствует самой местности, но даже если участок не имеет явных перепадов, то искусственное наклонение можно создать при рытье траншеи, а также за счет неравномерного расположения слоев щебня, песка и гравия.

Наглядную видео инструкцию по монтажу дренажной системы вокруг дома можно увидеть здесь.

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

посезонный уровень грунтовых вод;
характеристики почвы и структура грунта;
объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.

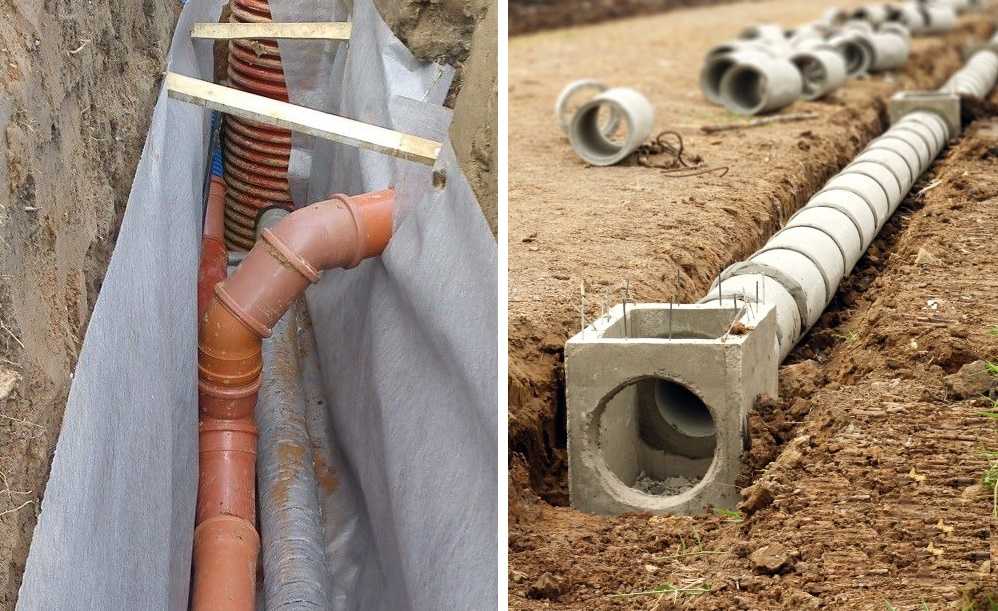

В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок

Керамические дренажные трубы

Речь идет об изделиях, изготавливаемых из глины с возможным включением различных добавок. Труба перфорированная дренажная отличается особой прочностью, а все благодаря тепловой закалке, осуществляемой при температуре 1300°С. В продаже можно найти варианты с перфорацией, щелевыми отверстиями и рифленой внешней поверхностью, которая повышает поглотительную способность всей системы. Однако, такая дренажная труба получается толстостенной и тяжелой.

Из плюсов можно отметить крайне низкий коэффициент трения, то есть содержимое системы будет свободно циркулировать внутри, но эта же особенность создает трудности с креплением фильтрующего материала. Цена на такие изделия тоже существенно выше, чем на варианты изготовленные из пластика, поэтому их нечасто можно встретить в грунте в качестве водоотведения.

Производители дренажных труб

На отечественном рынке стройматериалов представлен огромный выбор дренов, отвечающих всем стандартам качества. Среди них: «Софтрок», «Прагма», «Корсис» и «Перфокор».

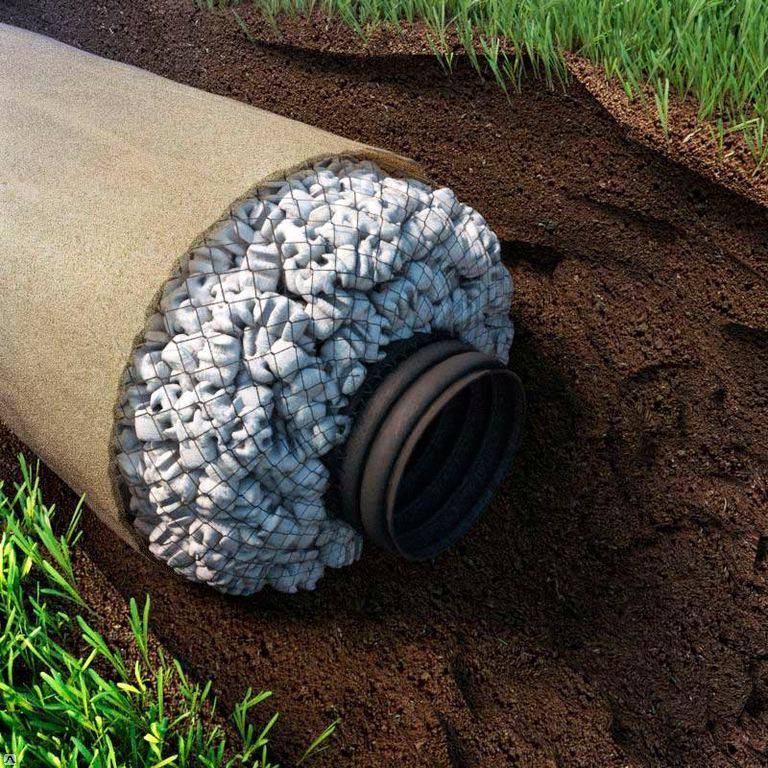

Софтрок

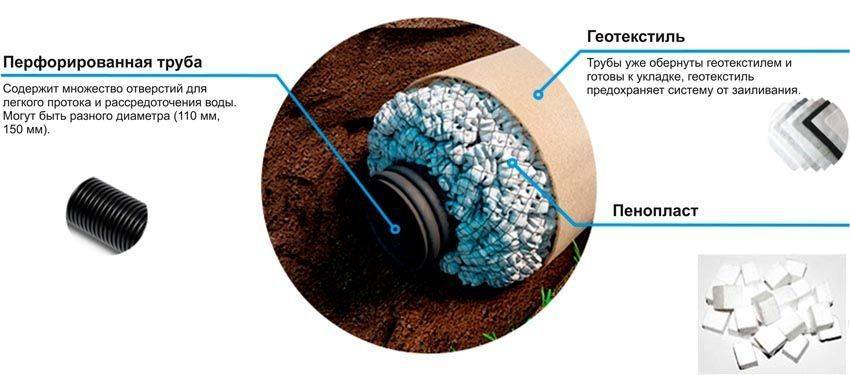

Softrock отличаются гибкостью и огромной сферой использования, они отлично подойдут для постройки осушительных каналов подвальных помещений, стоков крыш и земельных участков. Перфорированная труба имеет пенополистироловый наполнитель, который позволяет проводить укладку без использования щебня.

Дрены «Софтрок» легко установить на земельном участке и зная первичную технологию укладки, весь комплекс работ можно провести своими руками. Водоотвод Softrock хорошо зарекомендовала себя в плане износостойкости и благодаря наполнителю, увеличивает производительность всего комплекса до 50%.

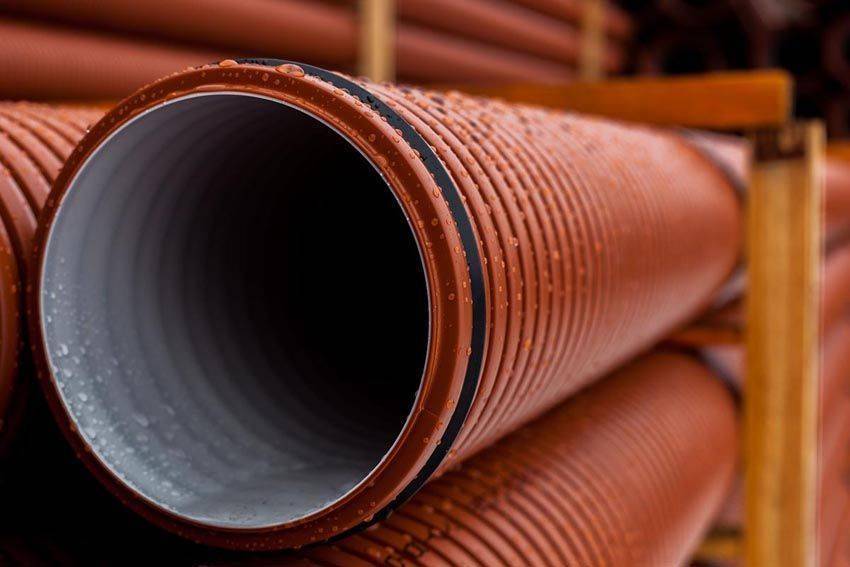

Прагма

Дренажные трубы компании PipiLife зарекомендовали себя как надежные и износостойкие, легкость прокладки исключает использование строительной техники, при этом позволяя экономить на самом процессе.

Изготавливаются дрены «Прагма» из специального полипропилена, которые на практике способны справляться с большим количеством стоковых вод и имеют стойкость перед перепадами температур.

Кольцевая жесткость 8 кН/м2 позволяет прокладывать каналы водоотвода в любых условиях, трубы без труда соединяются между собой и могут комбинироваться с другими видами дренажей, такими как ПВХ и ПНД.

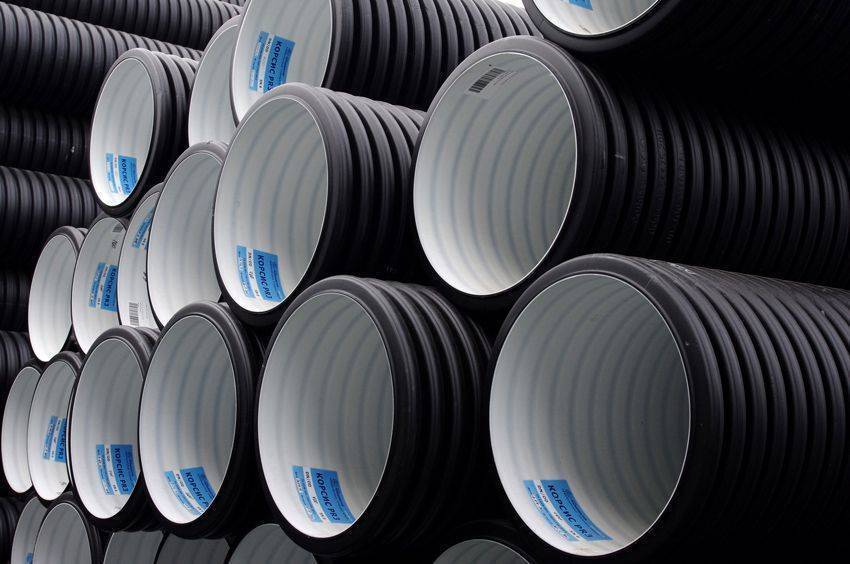

Корсис

Трубы «Корсис» изготовлены из высококачественного полиэтилена с двойными стенками, состоящими снаружи из черных гофров и гладкой белой поверхности на внутренней части. Дрены с большим диаметром 250-1200 мм производятся с раструбом, что упрощает монтаж и соединение компонентов между собой. Для их сборки требуется только одно кольцо уплотнителя. Трубы малого диаметра монтируются при помощи двух уплотнителей и муфты «Корсис».

Приобрели широкое применение в обустройстве безнапорных канализационных систем и ливнестоков.

Перфокор

Дрены «Перфокор» изготавливаются из перфорированного полиэтилена с двойными внутренними и наружными стенками. Жесткость варьируется от 4 sn, что встречается в бухтах по 50 м, до 8 sn — в отрезах по 6 м.

Благодаря более плотной структуре, Перфокор не поддается влиянию внешних факторов и устойчив перед атмосферными явлениями. Соединение их между собой проводится фасонными частями «Корсис», в то время как размеры 110-160 мм монтируются муфтами, без применения резиновых колец-уплотнителей.

Какими бывают трубы

Разновидностей этих труб существует несколько, и классификация зависит от их структуры, свойств либо функциональных особенностей.

По материалу изготовления

Дрены изготавливаются из разных материалов, каждый их которых имеет свои преимущества и недостатки. Наиболее популярными являются следующие:

Пластиковые трубы – в их основе лежат искусственные органические полимеры, такие, как ПВХ, полиэтилен высокого или низкого давления (соответственно ПВД и ПНД), полипропилен. Технология изготовления этих дрен основана на методе многослойной экструзии – сильно нагретую массу пластика пропускают через специальный аппарат экструдер, откуда выходят пласты сырья разных размеров, затем они закатываются в одно- или многослойные дрены. Наглядно увидеть работу экструзионной линии можно здесь.

https://youtube.com/watch?v=n3ZYrV830Yg

Далее на поверхности изделия создается гофрированная структура, которая обеспечивает высокую устойчивость дрены перед внешними механическими нагрузками. Это позволяет помещать ее на довольно большую глубину, не опасаясь давления толщи грунта.

Керамические дренажные трубы, изготавливающиеся для отвода грунтовых вод отличаются высокой прочностью и устойчивостью к воздействию перепадов температур и действию вредных веществ почву (кислот, щелочей).

Керамика также устойчива к процессам гниения, поскольку не содержит веществ, которыми питаются микроорганизмы. Их изготавливают формованием обжигом сырья подобно любым другим керамическим предметам. Далее с определенным интервалом по внешней поверхности изделия делаются небольшие проколы, в которые поступает вода из почвы. Несмотря на все свои плюсы, керамические дрены обладают довольно большим весом, из-за чего их неудобно транспортировать и монтировать.

Трубы из пористых материалов в основном производятся на основе пластобетона и керамзитостекла. Технологией предусмотрено, чтобы вода попадала в них в специально проделанные отверстия, что уменьшает объем общей влаги, поглощаемой из грунта.

Асбестоцементные дрены состоят из смеси асбеста с цементом.

Они гораздо тяжелее всех остальных труб (1 метр стандартного диаметра 110 мм весит порядка 100-150 кг), к тому же по сроку службы уступают искусственным практически в 2 раза. К тому же такие дрены дороже стоят и более сложны в монтировании на участке. Их внутренние поверхности достаточно легко покрываются илом, что ведет к постепенному засорению и сужению просвета трубы – соответственно, снижается ее пропускная способность. Этим и объясняется неконкурентоспособность таких изделий перед пластиковыми аналогами.

По свойствам изделия

В зависимости от исходных характеристик дрен, которые определяются на стадии их изготовления, выделяют:

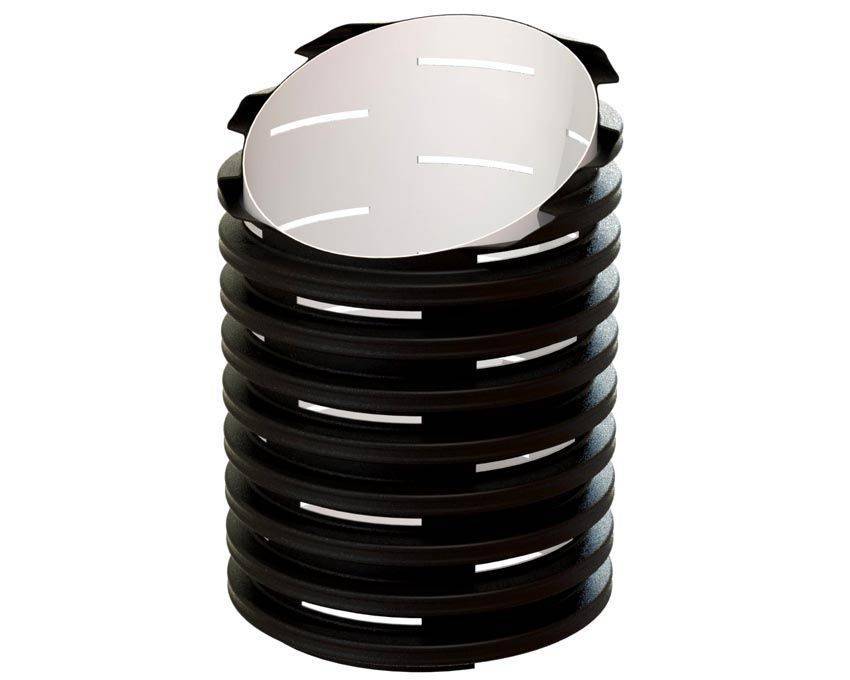

Одно и двухслойные трубы. Если однослойные представляют собой типичную дрену с отверстиями и внутренней гладкой поверхностью, то на двухслойный аналог добавляется структура с ребрами жесткости (гофра), которая более равномерно распределяет нагрузку со стороны грунта и увеличивает срок службы изделия. Такие дрены дороже, но намного долговечнее.
Гибкие и жесткие – первые могут загибаться под разными углами и образовывать повороты, петли в зависимости от конкретного участка. Жесткие более прочны и укладываются на прямых отрезках дренажной системы (их стандартная длина 6 и 12 метров). Гибкие дрены обычно продаются целыми бобинами с намоткой 45-50 метров готового изделия.
Голые и с фильтрующим покрытием – последние содержат дополнительный слой из геотекстиля, который не разлагается в земле и способен длительное время служить в качестве хорошего фильтра воды, идущей в дрену.

Когда требуется осушение участка

Большие лужи на загородном участке появляется, когда вода во время дождей или паводка не просачивается в землю. Такое бывает, если почва глинистая или уровень грунтовых вод высокий. А если участок находится в низине, вода на него стекает сверху. Влияет на уровень влажности также наличие рядом больших водоёмов или болот.

Во всех этих случаях для нормального проживания и получения урожая необходимо осушить участок от грунтовых вод. Обнаружить проблему можно весной или осенью. Обычно подтопление происходит в межсезонье, когда тает снег или выпадает много дождей. Можно увидеть места, где скапливается влага.

Если участок приобретается летом, тоже можно понять, что он подтопляется. Это обнаруживается по таким признакам:

двери и рамы перекошены, на стенах заметны трещины;
запах сырости, в углах видна плесень;
в подвале стоит вода;
много комаров, ужей, лягушек;
из сорняков преобладает крапива, полынь, болиголов, а также много камыша.

Для чего нужны дренажные трубы и каков их принцип действия

Трубы для дренажа позволяют осуществить отвод грунтовой воды от участка или придомовой территории. Они представляют собой гофрированные толстые шланги с перфорацией, которые прикопаны на определенной глубине. Принцип действия труб для дренажа грунтовых вод достаточно прост. Как известно, вода всегда идет там, где проход проще. Этот закон физики касается множества областей и никогда не нарушается. Просочившись сквозь перфорацию, влага беспрепятственно устремляется по трубе туда, куда ее направит мастер. Таким образом, воде не нужно просачиваться сквозь грунт. В итоге почва осушается.

Особую важность дренаж имеет для фундамента жилого строения. При переизбытке влаги основание дома будет быстро разрушаться, что негативно скажется и на самой постройке

Изделия для производства дренажа достаточно гибкие, чтобы их было проще прокладывать

Инструкция по укладке дренажных труб

Чтобы самостоятельно выполнить несложную дренажную систему, нужно выполнить работы в несколько этапов:

Вначале выполняется разметка участка под расположение канав или траншей для дренажа по намеченному плану. Значительно облегчает процесс разметки специальный лазерный строительный дальномер.
Выкапывается траншея с необходимым уклоном для быстрого и беспрепятственного водоотведения.
Дно траншеи тщательно уплотняется и заполняется фильтрующим материалом типа геотекстиля, концы которого обязательно должны выходить за края траншеи. Затем выполняется подсыпка из сыпучих материалов на высоту не более 200 мм.
Дренажные трубы по исполнительной схеме нарезают на необходимые отрезки и укладывают на подготовленное дно траншеи, тщательно производя стыковку и соединения отдельных элементов.
После укладки дренажные трубы рекомендуется обернуть рулонным материалом типа «геотекстиль» с дополнительным закреплением веревкой или тонкой проволокой. Как известно, геотекстиль способен защищать перфорацию дренажных труб от засорения и пропускать воду в трубу.
Укладка дренажных труб производится с необходимым уклоном, концы труб соединятся с водоприемным колодцем или выводятся в кювет или овраг.
Заключительным шагом будет выполнение обратной отсыпки щебнем или песком.

Видеопример укладки дренажных труб: Дренажная или ливневая канализация требует периодической проверки и чистки. Весной в период активного таяния снежного покрова и осенью перед подготовкой к зиме систему регулярно осматривают и удаляют мусор из решеток водоприемников и каналов. В противном случае произойдет заиливание трубопровода, и работающая дренажная система перестанет нормально функционировать.

Особенности продукции для дренажа различных фирм

Прежде чем купитьдренажные трубы, стоит познакомиться с особенностями продукции ведущих производителей. В их каталогах представлена продукция различного типоразмера, позволяющая сформировать систему отвода воды нужной конфигурации. Предлагаем ознакомиться с особенностями и преимуществами изделий, выпускаемых под известными торговыми марками.

Дренажные трубы Перфокор

Производитель предлагает качественные перфорированные изделия из полиэтилена, позволяющие обеспечить своевременный отвод воды в течение длительного времени. Наличие двух слоев способствует повышению стойкости изделий к воздействию атмосферных осадков. Жесткость изделий составляет SN4-SN8.

Выпускаемые на территории России дренажные трубы Перфокор полностью отвечают требованиям ТУ 2248–004–73011750–2007. Допускают соединение посредством муфты и уплотнительного кольца либо посредством сварки. Для формирования дренажной системы нужной конфигурации могут использоваться фасонные детали «Корсис». Для соединения дренов диаметром 110–160 мм стоит приобрести муфты ECOPAL.

«Перфакор» – качество которому стоит доверять

Продукция «Корсис»

Производитель специализируется на выпуске изделий, предназначенных для монтажа ливнестока и безнапорной канализации. Для изготовления дренов используется полиэтилен высокого качества. Трубы имеют двойную стенку, состоящую из наружной черной гофры и гладкой внутренней поверхности. У контуров PR-2 и PR-3 внутренний слой выполняется желтым.

Для соединения элементов производитель предлагает фасонные компоненты «Корсис». У больших диаметров (250-1200 мм) предусмотрен приваренный раструб, что позволяет выполнить соединение дренажных труб между собой с использованием одного уплотнительного кольца. Соединение элементов меньшего диаметра производится с использованием муфты и двух резиновых кольцевых уплотнителей.

«Корсис» – качественная продукция

Изделия «Прагма»

PipiLife под товарным знаком «Прагма» выпускает качественный дренаж, изготавливаемый из специального вида полипропилена (PP-b). Особая структура позволила придать материалу достаточную ударопрочность и стойкость большим температурным колебаниям (от -60°C до +100°C).

Благодаря высокой кольцевой жёсткости(8 кН/м²) допустима прокладка в тяжелых условиях. К преимуществам продукции «Прагма» следует отнести:

Простоту монтажа.
Возможность подгона элементов под нужный размер.
Допустимость соединения с бетонными и полимерными колодцами.

Монтажные работы могут выполняться без привлечения спецтехники.

«Прагма» – основа качественного дренажа для грунтовых вод

Особенности «Софтрок»

Для изготовления труб для дренажа грунтовых вод «Софтрок» используется технология компании SoftRock. Могут использоваться для устройства закрытого дренажа. Система состоит из гибких перфорированных труб с пенополистироловым наполнителем. Форма последнего зависит от производителя. Такое конструктивное исполнение позволяет отказаться от использования щебня и способствует повышению эффективности системы на 20–50%.

Конструктивное исполнение SoftRock

Uponor: широкий выбор типоразмеров

Компания предлагает изделия, предназначенные для устройства дренажа около зданий, на с/х угодьях и дорогах. Изготавливаются различного типоразмера. Трубы могут быть:

Однослойными из ПВХ с гофрированным покрытием. Имеют характерный цвет слоновой кости;
Двухслойными из прочного полиэтилена. Бывают черными и коричневыми. У последних предусматривается кокосовое покрытие.

Uponor – решение для дренажных конструкций различного назначения

Дренажные трубы для отвода грунтовых вод: виды, цены, производители и технология монтажа
