Как быстро и качественно выполнить монтаж тёплого пола своими руками

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность

Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Монтаж электрического теплого пола своими руками

Процесс монтажа тёплого электрического пола своими руками или с помощью специалистов, считается более простым по сравнению с водяным, так как не связан с гидравлическими компонентами. Однако и тут есть свои нюансы. Электрический теплый пол не укладывают в места стационарной мебели и бытовой техники. Ставить мебель на нагреваемые поверхности нерационально – как в плане покупки материалов, так и в плане энергопотребления. Но что еще хуже, это может стать причиной перегрева теплого пола и выхода его из строя

Очень важно поэтому тщательно продумать план и нарисовать схему с указанием размеров На ровный чистый пол укладывают теплоизоляционный материал. Это делают не только в частных домах, где тепло уходит через пол в землю

На квартиры это тоже распространяется: теплый пол должен греть ваше жилище, а не потолок соседа снизу. Можно уложить на пол пробковую подложку. Сверху на нее – фольгу для отражения теплового излучения. Процесс монтажа зависит от типа выбранных нагревательных элементов, места размещения и напольного покрытия. Если вы еще не определились, какой вид электрического пола установить, вот вам подсказка:

В основе лежит одножильный или двухжильный электрический кабель. Преимуществом является то, что с ним легко маневрировать в узких пространствах и укладывать систему теплого пола, огибая различные препятствия. Кабель укладывают змейкой, фиксируя его на полу с помощью монтажной ленты. Как правило, она входит в комплект поставки, а в инструкции описаны рекомендуемые параметры монтажа. Подходит для укладки под плитку и в стяжку.

Представляют собой отрезки, в которых кабель, чаще всего двухжильный, закреплен на сетке. Главным преимуществом является легкость и скорость монтажа на больших площадях. Можно застилать помещение квадратами или дорожками. Однако не совсем удобно использование отрезков на участках со множеством препятствий, например, когда нужно огибать сантехнику. Резать кабель нельзя! Необходимо подрезать подложку, адаптируя форму полотна под изгиб. Подходит для укладки под плитку и в стяжку.

В основе лежат черные графитовые полоски, которые, нагреваясь, являются источником инфракрасного излучения. Такой теплый пол еще называют инфракрасным. Слой материала очень тонкий. Укладывается на фольгированный вспененный полиэтилен. Затем накрывается напольным покрытием. Такой способ выбирают, когда нет времени и желания проводить капитальные работы. Подходит для укладки под ламинат, паркет, линолеум, ковролин.

Не укладывается под плитку и в стяжку!

Какой бы вид теплого пола вы ни выбрали, при монтаже обязательно руководствуйтесь инструкцией. Варианты схем укладки теплого пола на основе нагревательного кабеля.

При монтаже элементов теплого пола нельзя наслаивать их друг на друга. Не рекомендуется подрезать кабели, пытаясь избавиться от лишних отрезков. Следует заранее подсчитать необходимое количество по площади помещения. В процессе укладки старайтесь не наступать на кабель

Если этого не избежать, действуйте с особой осторожностью, чтобы не повредить его

Еще до укладки нагревательных элементов надо определиться с местом расположения терморегулятора – туда потребуется вести концы кабеля. Обычно его крепят на стене, высота от пола составляет около 1 м. Посредством электропровода устройство соединяют с нагревательным кабелем. От него же ведут канал в гофротрубе, внутри которой устанавливается датчик температуры, а канал заканчивается в полу. Датчик подключается к электросети. Расстояние от него до терморегулятора составляет 1,5 м. На каждую комнату монтируется один терморегулятор, который будет контролировать и поддерживать температуру в этом помещении, ориентируясь на сигналы датчика. Когда система будет собрана, протестируйте ее работоспособность. Убедитесь, что кабель одинаково хорошо греет все помещение. Только потом можно скрывать его под стяжкой и напольным покрытием. После этого не рекомендуется включать систему до полного схватывания раствора. В зависимости от толщины слоя стяжки может понадобиться от нескольких дней до недели. Не спешите начать эксплуатацию теплого пола, пытаясь с его помощью «высушить» стяжку. Процесс должен завершиться естественным путем.

Мы в нашей статье представили основные рекомендации по монтажу водяных и электрических теплых полов. Конечно, не удастся уместить все нюансы в один материал. Но мы надеемся, что с ознакомительной точки зрения он будет полезен. Более детальные рекомендации вы найдете в инструкции, которую прилагает производитель. Главное – подобрать подходящие изделия.

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Монтаж теплого водяного пола своими руками

Обязательным условием качественного монтажа системы теплого пола является наличие ровной поверхности. На нее будут укладывать трубы водяного теплого пола. Если изначально этих условий нет, прежде чем приступать к укладке листов пенополистирола, можно выполнить заливку черновой стяжки по маякам. Это посодействует выравниванию поверхности пола и значительно облегчит выполнение всех последующих этапов работ.

После этого последовательность выполнения монтажных работ имеет следующий вид:

1) вначале необходимо установить на стену коллектор и выставить его строго горизонтально по уровню (если не придерживаться этих рекомендаций вся система может работать с перебоями либо выйти из строя);

2) потом выполнить укладку демпферной ленты по периметру всех помещений, где будет выполняться монтаж системы водяного теплого пола;

3) дальше плотно встык уложить листы пенополистирола, а поверх них – планки для фиксации труб;

4) потом выполнить укладку труб исходя из схемы монтажа (ее необходимо составить предварительно);

5) еще следует подсоединить входящие и выходящие концы отопительных контуров к коллектору посредством подходящих фитингов;

6) после затяжки резьбовых соединений каждого трубопровода необходимо выполнить подсоединение коллектора к источнику тепловой энергии (в его качестве используется отопительный котел);

7) после этого следует выполнить первый запуск системы для проверки ее работоспособности (на протяжении первых часов температуру теплоносителя необходимо постепенно увеличивать и, при отсутствии каких-либо утечек теплоносителя, довести давление рабочей среды до максимально допустимого значения);

при недостаточном опыте выполнения сантехнических работ лучше всего доверить подсоединение коллектора профессионалу;

9) если вся система успешно прошла тестирование, поверх ее труб необходимо уложить армирующую сетку и выполнить заливочные работы с применением маяков, чтобы созданная таким образом поверхность была ровной;

10) раствор необходимо залить от стен к центру помещений;

11) после заливки пол должен просыхать минимум три недели, по истечении которых необходимо опять произвести запуск отопительной системы на низких температурах теплоносителя хотя бы на два или три часа;

12) после полного высыхания финишной стяжки поверх нее можно уложить напольную плитку на тонкий слой клеящей смеси (чем толще слой, тем дольше будет прогреваться пол).

Как видно, выполнить обустройство системы водяного теплого пола без наличия подходящего опыта не так уж и легко, но, при грамотном подходе к этому делу, с выполнением подобной задачи можно справиться без особых затруднений. Для этого лучше необходимо выполнить два условия. Вот они:

1) установку и подключение коллектора доверить профессионалам;

2) монтажные и заливочные работы выполнить самостоятельно (это посодействует экономии средств и предаст уверенности в том, что все выполнено качественно и так, как надо).

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Расчёт и выбор материалов

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

труба теплого пола

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Проведение расчётов строится на использовании нескольких параметров:

• площадь помещения;
• характеристики материала, использованного для возведения стен и перекрытий;
• наличие и категория теплоизоляции помещения;
• вид теплоизолирующего слоя под самой системой;
• материалы напольного покрытия;
• характеристики и параметры труб в системе;
• температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

• сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;

• трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;

• медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.

Как укладывать водяной теплый пол?

Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.

После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.

Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:

1. Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
2. Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.

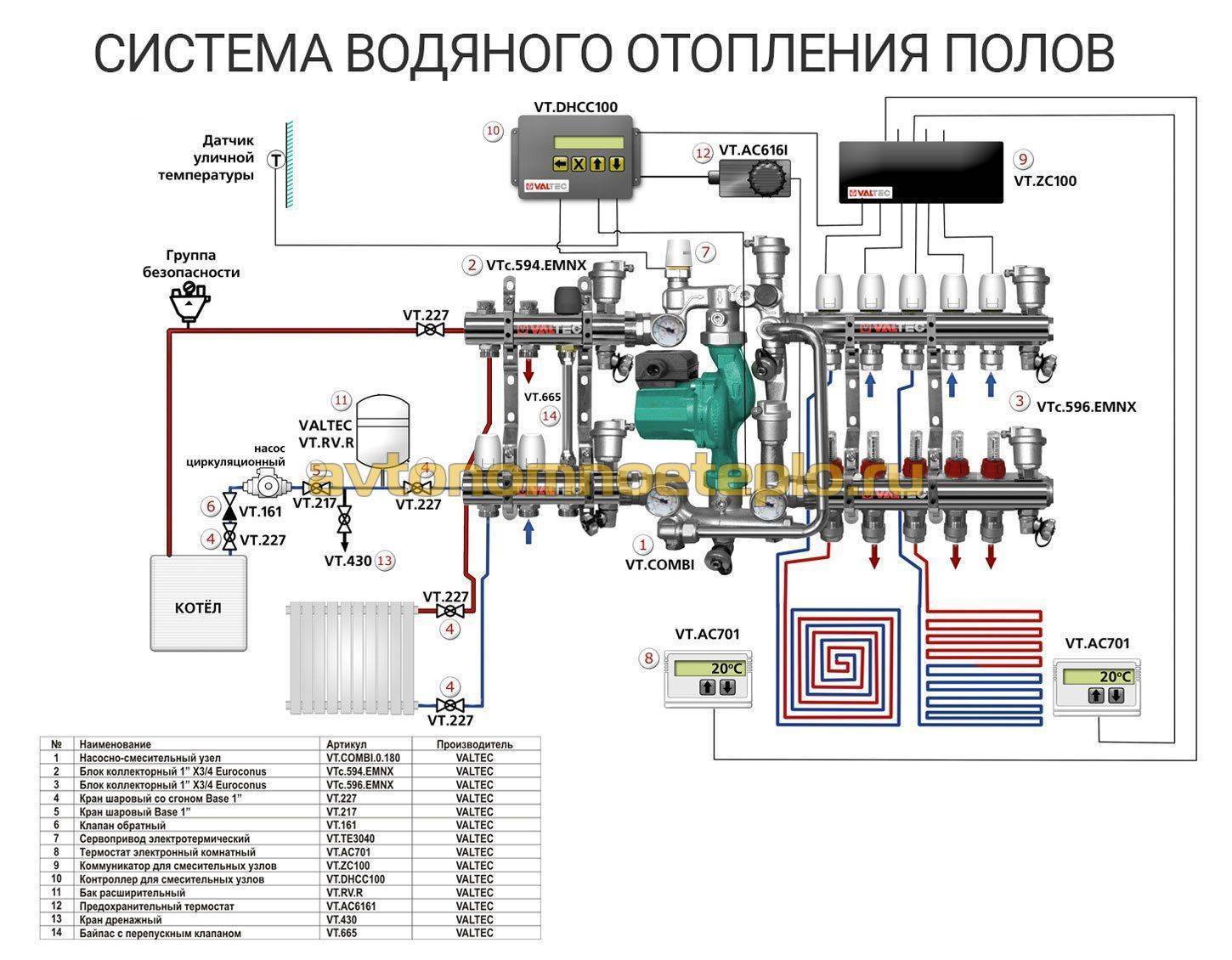

3. После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
4. В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
5. После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
6. Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.

Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.

Совет

Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

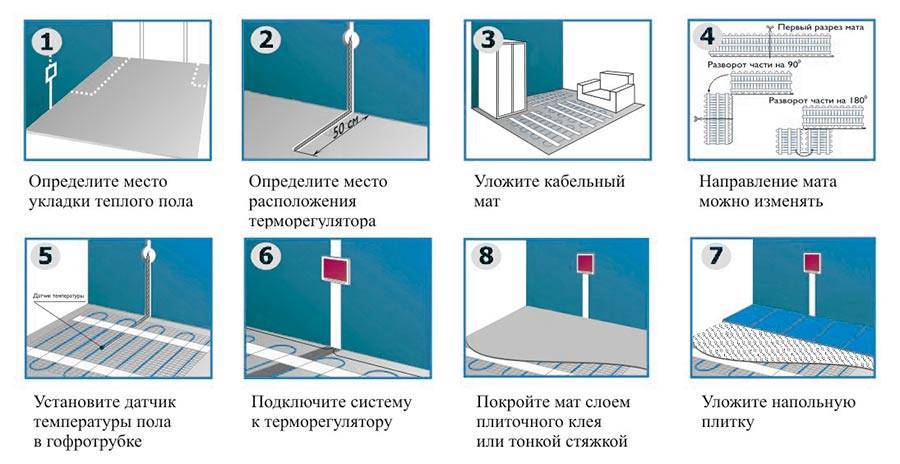

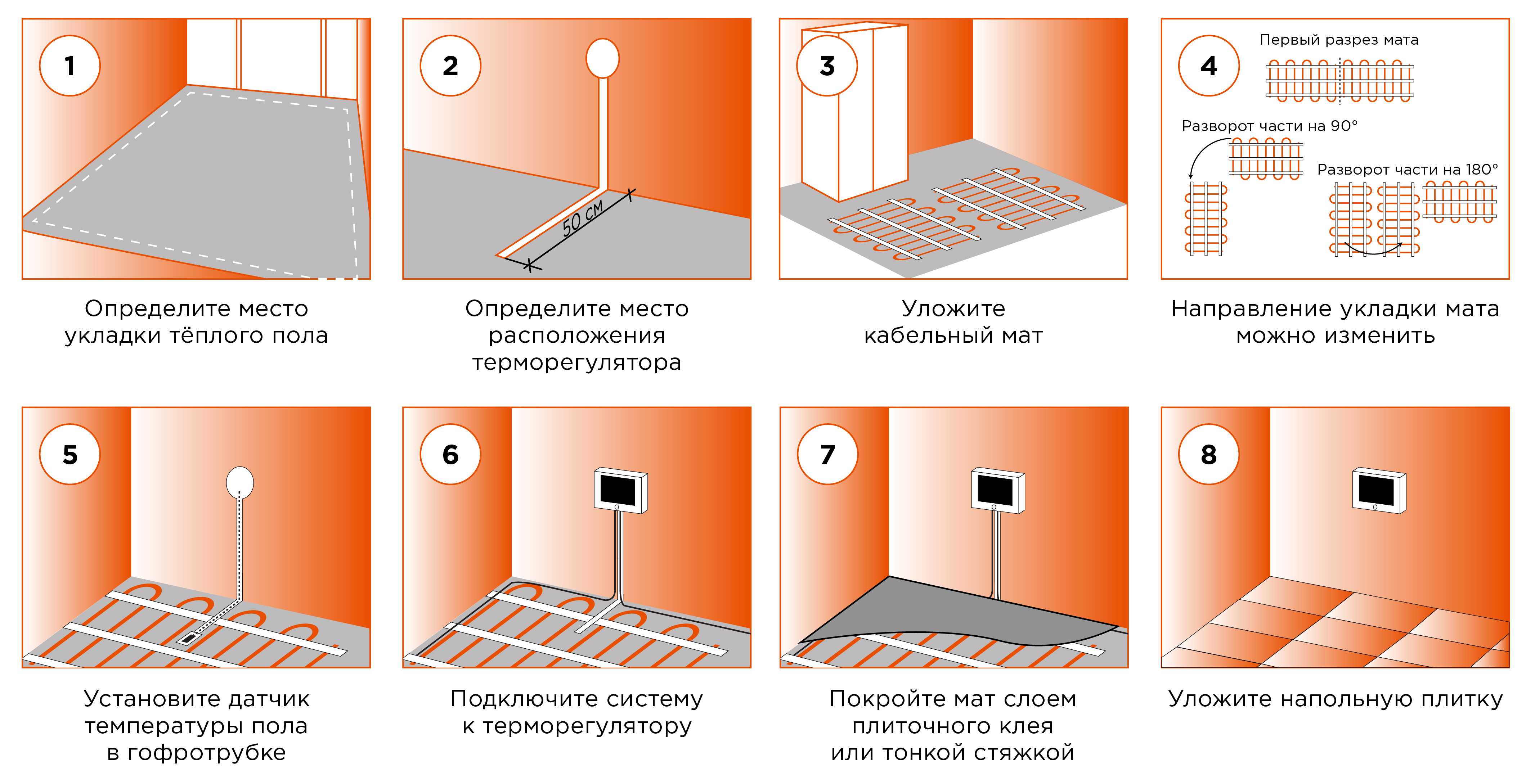

Итак, этапы монтажа тёплых электрических полов:

Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.  Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см. Очищают от мусора и острых предметов основание. Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча. Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента

Для укладки греющего кабеля нужна будет монтажная лента. К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов. Если выбраны маты — их просто прибивают к основе

Важно. Электрические полы нельзя монтировать под тяжёлой мебелью

Следует отступить и от стен примерно на 5 см

Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см. После проверки системы делают бетонную стяжку.

Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см. После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Электрический теплый пол – преимущества и недостатки

Плюсы:

возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;

равномерное нагревание всей площади помещения;

неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;

сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);

возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;

отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);

сравнительно простая технология монтажа;

эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;

длительный срок эксплуатации.

Минусы:

значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;

опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;

наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);

исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;

уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;

дополнительные требования к мощности существующей
электропроводки.

Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или
многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень
теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;

степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.
