Ламинат на теплый пол из водяного отопления: важные моменты
Качественная напольная водяная система отопления начинается с проекта. Проект содержит такие базовые данные, как расчетную нагрузку на систему отопления, расположение коллекторов распределения, размещение контуров нагрева, систему расстановки термодатчиков.
Правильно постелить пол с водяным отоплением можно так:
- Выравнивается и зачищается поверхность для укладки пола.
- На подготовленное основание укладывается гидроизоляционный материал, (полиэтиленовая пленка толщиной от 100 мкм).
- Устанавливается демпферная полоса по всему периметру комнаты с теплым полом. Далее надо положить теплоизоляцию (к примеру, полистирол).
- Затем необходимо укладывать арматурную сетку и монтировать греющие контуры.
- Бетонная стяжка (толщиной от 5 до 10 см) заливается сверху на водяной пол, находящийся под давлением.
- Далее укладывается полиэтиленовая пленка, подложка и ламинат.
Способ и шаг монтажа контуров задается проектом. Затем контура подключаются к коллектору теплого пола, проводится балансировка коллектора (согласно проектной таблице балансировки) и проверка системы на герметичность. Качественный долговечный и эффективный пол с водяным отоплением под ламинированное ДВП может быть спроектирован и выполнен только лицензированными фирмами, предоставляющими услуги по монтажу и наладке водяных теплых полов.
Монтаж покрытия на теплый пол: видео укладки ламината своими руками
Технология укладки ламината на пленочный, кабельный или водяной теплый пол не отличается от обычной укладки, хотя некоторые нюансы стоит учесть:
- чтобы ламинированное покрытие держалось крепко, перед тем как сделать теплый пол под ламинат, основание тщательно очищается и выравнивается;
- перед монтажом ламината поверх пленочного обогрева укладывается полиэтиленовая пленка, которая предотвращает попадание жидкости на нагревающие элементы. В качестве защитной мембраны можно использовать теплопроводящую подложку под ламинат для теплого пола;
- не следует размещать полосы подложки внахлест, они должны быть уложены встык с дальнейшей фиксацией скотчем;
- если ламинат монтируется на кабельный или водяной теплый пол, перед его укладкой устраивают слой цементно-песчаной стяжки, которая обладает способностью равномерно распределять тепло;
- нельзя укладывать панели ламината вплотную к стенам, зазор между кромкой покрытия и стеной должен быть не менее 10 мм. Это обеспечит вентилирование внутренней поверхности и даст возможность материалу свободно расширяться под действием тепла;
- укладывать ламели ламинированного покрытия на теплый пол следует предельно аккуратно, чтобы не повредить полимерный слой с нагревательным элементом.
Наглядно ознакомиться с инструкцией по монтажу покрытия можно просмотрев видео теплых полов под ламинат своими руками. В интернете есть достаточное количество видеоматериалов по укладке различных систем напольного обогрева, в которых приведены практические рекомендации и представлен пошаговый монтаж.
Инфракрасный плёночный
Инфракрасный тёплый пол — термоплёнка с нагревательными углеродными элементами, излучающая инфракрасные волны. Шириной изделие бывает от 30 до 100 мм, выпускается разной мощностью. Модель не первый год существует на рынке, является популярной, так как экономит до 20% электричества.
Достоинства инфракрасной электрической плёнки:
- простота монтажа и эксплуатации;
- не влияет на высоту потолков, так как толщина плёнки всего 1 мм;
- не вредит здоровью человека, так как практически не излучает электромагнитных волн;
- не боится механических нагрузок, поэтому можно устанавливать под мебель.
Данный вид электрического обогрева не способствует выделению формальдегида, который содержится в клее ламелей, так как нагревается инфракрасными лучами.
Практически единственный недостаток — высокая цена. Но за счёт простоты монтажа и экономии при эксплуатации, общая стоимость устройства не сильно отличается от других видов.
Монтаж
Начинать монтаж электрического тёплого инфракрасного пола под ламинат нужно с подготовки проекта и покупки материала.
Тёплый пол под ламинат – это легко.
Пошаговый процесс:
Установка терморегулятора — на запланированном месте монтируется прибор, от него к плёнке прокладывается кабель, помещённый в гофру.
Подготовка чернового основания — выравнивание и очистка.
Укладка гидро и теплоизоляционного материала — полиэтиленовая плёнка кладётся с заходом на стены, а теплоизоляционные листы проклеиваются между собой скотчем.
Размещение термоплёнки — медные контакты должны быть направлены вниз, соединение полос осуществляется зажимами. Укладывать плёнку нужно аккуратно, чтоб не повредить. Разрезать следует строго по специальным линиям.
Подключение — кабель подсоединяется к нагревательным элементам клеммами, места соединения изолируются битумным скотчем, чтобы контакты не выступали в теплоизоляционном материале для них делаются углубления.
Установка термодатчика — он размещается в гофре на графитовых полосах, подключается к терморегулятору.
- Тестирование системы — проверяется нагрев каждой плёнки.
- Защита плёнки — укрывается специальным материалом типа «Изоспан», он оберегает её от истирания.
- Укладка финишной отделки — ламината.
Установка инфракрасного теплого пола
Если есть понимание в электрике и владение навыками необходимыми в данном случае, то укладка теплого пола под ламинат своими руками не вызовет затруднений. Монтаж не отнимет много времени. К тому же не потребуется делать конструкции, из-за которых поднимется уровень пола, так как это тонкий теплый пол под ламинат.
Рассмотрим монтаж теплого пола под ламинат своими руками на примере термопленки Caleo, которая на данный момент входит в число самых популярных пленок.
Теплый пол фирмы Caleo поставляется в комплекте с:
- собственно термопленкой;
- контактными зажимами;
- изолирующим материалом для них;
- проводами для подсоединения системы.
Для работы также понадобятся следующие дополнительные материалы:
- Мягкий теплоотражающий материал с металлизированным верхним слоем. Им можно застелить всю поверхность пола, даже в тех местах, где теплый пол будет отсутствовать. Такой материал будет служить в качестве подложки. Ни в коем случае нельзя применять материалы, верхний слой которых покрыт алюминиевой фольгой.
- Полиэтиленовая пленка для гидроизоляции.
- Скотч.
- Терморегулятор с датчиком температуры. Он позволяет настроить необходимую температуру нагрева пола.
Далее рассмотрим, как сделать теплый пол под ламинат.
Для этого необходимо выполнить следующую последовательность действий:
- Подготавливается поверхность под теплый пол. Она должна быть ровной.
- Расстилается теплоотражающий материал, полосы которого склеиваются друг с другом скотчем.
- По указанным линиям разреза нагревательная пленка нарезается на полосы нужного размера. Полученные полосы расстилаются на теплоотражающем материале впритык друг к другу. Для предотвращения сдвига нагревательной пленки ее полосы склеиваются между собой скотчем.
Перед тем как стелить теплый пол под ламинат следует определиться с расстановкой мебели в комнате, так как нагревательную пленку можно укладывать лишь на свободные от тяжелой мебели участки.
- Устанавливается терморегулятор.

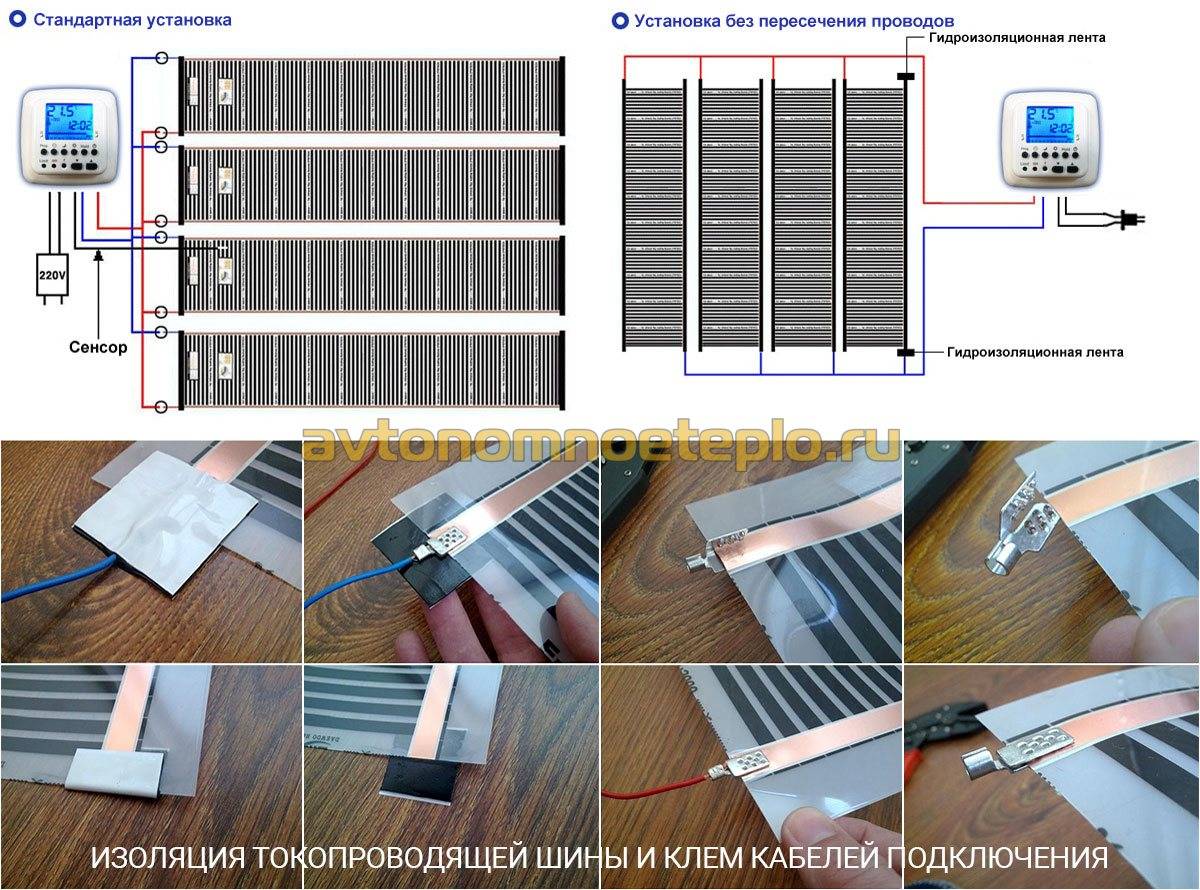

- При помощи проводов различных цветов, имеющихся в комплекте, полосы термопленки подсоединяются друг к другу. Соединение следует выполнять параллельно.
- Контактные зажимы необходимо плотно прижать к медным полосам. Затем места подключения следует заизолировать битумной изоляцией, которая поставляется вместе с термопленкой.
- Согласно схеме подключения, которая прикладывается к теплому полу, идущие от последней полосы нагревательной пленки провода подсоединяются к терморегулятору.
- С обратной стороны термопленки изоляцией на основе битума крепится датчик температур. В теплоизоляции под него и провода, отходящие от него, следует вырезать углубления.
- Терморегулятор подключается к электросети и выполняется проверка системы на работоспособность.
- Сверху на теплый пол стелется полиэтиленовая пленка.
На этом монтаж теплого пола завершен. Теперь можно приступать к укладке ламината непосредственно на систему подогрева.
Заключение
Зная, какой вид обогрева подходит и как правильно положить теплый пол под ламинат можно создать в любом помещении комфортные условия. Сделать пол теплым можно даже тогда, когда ламинат уже уложен, так как его легко разобрать и положить на место снова, но уже сверху на теплый пол.
Монтаж системы обогрева: особенности укладки плитки на тёплый пол
Прежде чем укладывать теплый пол под плитку своими руками стоит освободить поверхность от посторонних предметов. Рекомендовано осмотреть пол на наличие дефектов и неровностей, при необходимости придётся выровнять поверхность.
А также следует определить места распределения системы с указанием расстояния между проводами или элементами нагрева.
Основные правила
- нужно оставлять зазор между стеной и системой обогрева примерно в 10 см;
- заранее необходимо продумать расположение мебели и техники без ножек. В области их размещения по инструкции укладка электрических теплых полов под плитку запрещена;
- не стоит размещать обогрев прямолинейно. Система позволяет подрезать сетку и направлять дорожку в нужном направлении, что сокращает использование электричества, направляя тепло на нужные участки.
Укладку плитки на тёплый электрический пол производят только после проверки работоспособности системы обогрева
Перед тем как приступить к монтажу электрических полов под плитку своими руками стоит удостовериться, что действующая электропроводка будет способна выдержать более высокое напряжение. Для этого проводят определённый расчёт, чтобы выявить, подходит ли диаметр жил. Если выявлено несоответствие стоит заменить электропроводку на более мощную.
Укладка теплого электрического пола под плитку пошаговая инструкция
Выделяют несколько этапов укладки электрических теплых полов своими руками:
- Теплоизоляция поверхности.
- Монтаж и подключение элементов.
- Установка температурного датчика.
- Контрольное тестирование обогрева.
- Укладка плитки на специальный раствор.
После теплоизоляции поверхности производится монтаж и подключение нагревательных элементов
Система теплоизоляции способна улучшить эффективность тёплого пола. Пенофол является самым подходящим материалом для утепления. Утеплитель легко крепиться благодаря наличию самоклеящихся элементов, а фольга на поверхности отлично отражает тепло. Уложить материал необходимо стык встык, дополнительно скрепив скотчем и немного оставив напуск на стены.
Стоит также проклеить демпферной лентой периметр помещения, а затем положить сетку из металла на пенофол. Это позволит провести установку достаточно быстро и компенсирует расширение покрытия при нагреве.
После завершения данных действий необходимо приступить к подключению температурного датчика. Для того чтобы легко было выставить необходимую температуру термостат монтируют в стене рядом с разъёмами питания. Сам датчик температур устанавливают в полу.
После контрольного тестирования системы начинается укладка плитки с помощью клеющей смеси
К прокладке самого кабеля приступают после проведения замеров сопротивления. Оно может отличаться от заявленного производителями. Крепят кабель, используя монтажную ленту. Для того чтобы система работала, стоит верно расстелить материал и провести правильное подключение элементов к термостату. Цена укладки теплых полов под плитку профессионалами колеблется от 550 до 650 рублей за квадратный метр.
Особенности инфракрасных теплых полов
Традиционные теплые полы изготавливаются на основе тонкой трубы из сшитого полиэтилена (или металлопластика), по которой циркулирует горячий теплоноситель. Все это хозяйство, вместе с утеплителем и пароизоляцией, прячется под толстый слой бетонной стяжки. В результате получается эдакий «бутерброд», позволяющий получить теплое напольное покрытие. По такому полу могут безопасно перемещаться взрослые и дети, не боясь простудиться. Тепло актуально и для тех, у кого постоянно мерзнут ноги.
У водяных теплых полов имеются довольно серьезные недостатки:
- Большая нагрузка на перекрытия – ее создает толстая бетонная стяжка. Поэтому в многоэтажных домах их монтаж нежелателен и даже опасен;
- Возможность образования протечки – сочащаяся вода может проникнуть через бетон и залить подвал или нижний этаж;
- Сложность в монтаже – ничто не мешает уложить водяные теплые полы самостоятельно, но в реальности сложность работ выше, чем это кажется после прочтения пошаговой инструкции.
В некоторых случаях вместо труб с теплоносителем прокладывается греющий кабель. Он не нуждается в мощной и тяжелой бетонной стяжке, поэтому может быть проложен даже в квартире. Но лучше всего заменить его нагревательным матом – он прост в монтаже и подходит под большинство напольных покрытий, особенно под кафельную плитку или керамогранит.
Теплый пол обеспечивает более равномерный и рациональный прогрев помещения, что крайне положительно сказывается на комфорте человека.
Пленочный теплый пол – это современная альтернатива всем вышеуказанным разновидностям полов. Его основой является инфракрасная пленка, прокладываемая под напольным покрытием. На нее подается электроэнергия, в результате чего та начинает генерировать инфракрасные лучи. Достигая поверхности плитки, древесины, линолеума и любого другого покрытия, они преобразуются в тепловую энергию.
Рассмотрим основные особенности и достоинства пленочных теплых полов:
- Облегченный монтаж – в отдельных случаях на него уходят максимум два часа. Причем сложнее снять и уложить обратно снятое покрытие, чем смонтировать пленку;
- Нет никакой нагрузки на междуэтажные перекрытия – благодаря этому пленка может быть использована для установки в квартирах;
- Пленочный теплый пол безопасен для человека и животных – он не оказывает негативного влияния на здоровье и не является источником электромагнитного излучения;
- Совместимость почти с любыми напольными покрытиями;
- Долговечность – правильно уложенная пленка сможет проработать 10-15 лет (некоторые производители гарантируют до 50 лет эксплуатации), не требуя замены.
Есть и минусы:
- Дороговизна – цены на пленочные теплые полы хоть и падают, но остаются высокими;
- Электрическое отопление приводит к большим расходам на электроэнергию – от этого уже никуда не деться;
- Отсутствие стойкости к нагрузкам – в случае применения линолеума, потребуется обеспечить защиту пленки с помощью фанерных листов.
Некоторые специалисты отмечают низкую надежность пленочных теплых полов, но здесь все зависит от выбранной пленки – если гнаться за дешевизной, то и с надежностью все будет плохо.
Главной особенностью пленочных теплых полов является то, что они не уменьшают высоту потолков, как это делают водяные трубы и нагревательный кабель.
Как подготовить пол к укладке?
Чтобы сделать пол теплым, перед укладкой отопительной системы следует подготовить его поверхность. При наличии небольших дефектов на бетонном основании их устраняют с помощью грунтовки или шпаклевочными смесями. Работы проводят на ровной подготовленной поверхности. Таким образом, при установке водяного пола нужно проложить теплоизоляционный слой.
Материалом для теплоизоляции могут выступать плиты или рубероид. Чтобы в процессе эксплуатации не появились трещины на бетонном основании, следует укладывать плиты вплотную к бетонной поверхности. При установке электрического пола также следует позаботиться о дополнительной теплоизоляции. Также нужно предусмотреть гидроизоляционный слой, для чего плиты укрывают непроницаемым гидроизолирующим материалом.
Разновидности теплого пола
Виды систем теплого пола
Перед тем как начинать закупку деталей для монтажа, необходимо определиться с тем какой тип конструкции вы будете использовать. Теплый пол можно классифицировать так:
- Водяной. Для укладки такой конструкции потребуется достаточно много времени и материалов. Например, вам нужно будет обезопасить пол гидроизоляцией, использовать теплоизоляцию. Для обустройства такой конструкции потребуется детальный, максимально точный расчет. Такой пол достаточно эффективный, но возиться с ним придется долго.Водяные теплые полы, смонтированные в деревянном доме под ламинат
- Кабельный. Это электрическая конструкция, которая отличается надежностью, долговечностью работы, простотой монтажа, возможностью регулировки оптимальной температуры в квартире. Но такой теплый пол имеет электромагнитное излучение. Кроме того, он может стать дорогим удовольствием. А еще ламинат в этом случае нужно будет укладывать только спустя месяц, ведь в обустройстве этого варианта греющей конструкции вам тоже нужно будет использовать бетонную стяжку.Устройство теплого пола кабельного типа по деревянному основанию
- Инфракрасный. Он имеет прекрасные технические характеристики: очень быстро укладывается, является достаточно прочным и надежным, что позволяет применять к нему механическую нагрузку. Стяжка в этом случае не требуется, так как можно укладывать пленку прямо на черновое покрытие. Естественно, оно должно быть ровное. Укладывать инфракрасный мат или пленку можно на деревянный или бетонный пол. Он позволяет сэкономить средства в период отопления дома. А еще ламинат можно будет укладывать сразу же после настила пленки. Однако не стоит укладывать его в тех помещениях, которые обладают высоким уровнем влажности.
ИК-пленка, застеленная на деревянное основание. Поверхность готова к монтажу ламината
Какую подложку лучше выбрать для теплого пола
Положить ламинат без подложки на пол с подогревом не получится. Ведь она выполняет ряд очень важных функций, о чем подробно изложено в работе: «Какую подложку выбрать под ламинат?». В варианте с «теплым полом» добавляются еще две функции:
- отражать тепло вверх при укладке под системой обогрева;
- свободно пропускать теплые потоки при укладке сверху.
Подбирать подложку для укладки под обогревательную систему очень просто: она обязательно должна быть фольгированной (об этом виде демпфера можно узнать в статье: «Фольгированная подложка»). Объяснить причину легко — фольга отражает инфракрасные лучи.
Подложка в варианте «над системой обогрева» должна иметь дополнительные характеристики:
- Хорошую теплопроводность, что достигается несколькими путями: свойством материала хорошо проводить тепло (коэффициент сопротивления теплопередачи не должен превышать значения 0,04-0,06 м2 х °K/Вт); малой толщиной; наличием перфорации — через отверстия тепло легко достигает напольного покрытия;
- Обладать устойчивостью к высоким температурам — не плавиться и не деформироваться (проседать);
- Оставаться экологически чистой при высоких температурах — не выделять токсичных веществ под воздействием тепла;
- Иметь паропроницаемость, позволяющую обеспечить защиту от образования конденсата.
Этим условиям лучше всего соответствуют подложки из пробкового дерева, вспененного полиэтилена и экструдированного полистирола.
Пробковый материал можно купить в виде рулонов или листов. Он термоустойчив и экологически чистый. Из-за высокого термического сопротивления (хороший утеплитель) его применение в системе электрический пол с подогревом исключается. Мешает и высокая розничная цена.
Вспененный полиэтилен просто укладывать, выпускается разной толщины, легко режется, что удобно при сложной конфигурации помещения, соединительные швы можно склеивать скотчем. Однако главное достоинство такой подложки — низкая цена, в связи с чем вспененный полиэтилен постоянно возглавляет рейтинг продаж.
Экструдированный полистирол с мелкими отверстиями (перфорацией) на строительном рынке появился относительно недавно (представлен польской маркой «Arbiton Floor Ther»). Это пока наилучший вариант подложки под ламинат при децентрализованной системе отопления: он более эффективно выполняет основные функции по сравнению со вспененным полиэтиленом и прекрасно пропускает тепло. При этом имеет приемлемую цену.
Подложка «Arbiton Floor Ther».
Отличия теплых полов дома и на улице
По большому счету, подобные системы снеготаяния и антиобледенения, это тот же домашний электрический теплый пол, только с разной заложенной мощностью нагревательного кабеля.
При этом настроить работу системы можно так, что она будет включаться только непосредственно при появлении осадков на поверхности, а все остальное время простаивать на холостом ходу.
Если для квартирного варианта закладывают мощности от 130 до 240Вт/м2, то для уличного снеготаяния параметры гораздо выше – от 300 до 600Вт/м2. Все зависит от поставленной задачи и климатической зоны проживания.
При низких температурах и снегопадах, маломощный кабель просто не обеспечит уверенного таяния снега. В то же время, греющий кабель для улицы нельзя применять дома.
Стяжка не в состоянии мгновенно отвести тепло. В результате температура будет критична для работы электропроводов и изоляции.
В системах снеготаяния изначально заложена более низкая исходная температура “подложки” и окружающего воздуха, чем в полу отапливаемого помещения.
Полезные советы
Ознакомившись с основными характеристиками по каждому из видов теплых полов, можно сделать выбор. Чтобы точно не ошибиться при покупке материала и проведении работ, следует придерживаться таких советов:
- В жилье с невысокими потолками лучше применять пленочные системы обогрева, ведь они занимают минимум места и не требуют дополнительных конструкций;
- сложный монтаж кабельного варианта нагрева лучше доверить специалистам;
- для помещений на первом этаже наличие слоев гидро и теплоизоляции является обязательным условием;
- выполнять работы по установке теплого пола в морозную погоду не рекомендуется;
- для экономии расходных материалов датчик замера температуры следует установить посредине комнаты или недалеко от стены.

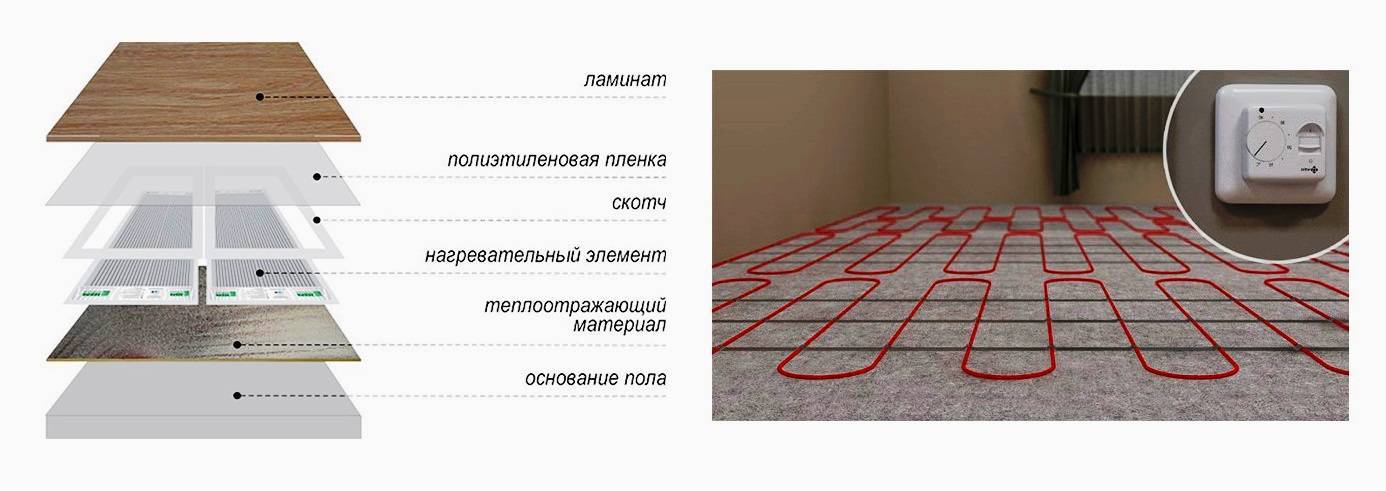

Схема пола с подогревом и ламинатным покрытием
Как выбрать ламинат под тёплый пол: основные критерии
Если вы решили в качестве декоративного напольного покрытия приобрести ламинат, предлагаем познакомиться с основными критериями, на которые стоит ориентироваться при выборе подходящего варианта. Это позволит выбрать модель для конкретных условий эксплуатации.
Не каждый ламинат подходит для тёплого пола
По разрешающей маркировке и теплоизоляционным свойствам
Маркировка ламината позволяет определить возможность использования конкретной модели:
- Warm Wasser и H2 Данные пиктограммы свидетельствуют о возможности укладки ламината на тёплый водяной пол;
- Underfloor heating. Модель может монтироваться на основание с кабельным и инфракрасным подогревом. Такой ламинат нельзя укладывать на тёплый водяной пол.
Теплоизоляционные свойства ламината должны быть соответствующими. Внимания заслуживает коэффициент теплового сопротивления: чем выше его значение, тем лучше напольное покрытие будет удерживать тепло. Также следует учесть толщину и плотность отделочного материала. Для тёплого пола лучше выбирать ламинат толщиной 8-10 мм.
Перед покупкой ищите соответствующий значок
По классу в зависимости от помещения
При выборе класса ламината следует учитывать назначение помещения. Учитывая, что в процессе эксплуатации формируемое покрытие будет подвергаться тепловому воздействию, предпочтительно использование панелей 32 или 33 класса.
Укладка 33 класса предпочтительна
По типу соединения ламелей
Существует ламинат с клеевым и замковым способом соединения. Первый вариант предполагает использование специального клеевого состава, с помощью которого обеспечивается требуемое пространственное положение элементов относительно друг друга. У второго типа панели имеют особую конфигурацию. Соединение ламелей осуществляется посредством специальных замков. Благодаря этому удаётся выполнить укладку ламината по «плавающей» технологии.
Для тёплого пола выбираем ламинат с замковым соединением
Более подробно с рекомендациями по выбору ламината вы можете ознакомиться в следующем видео:
Watch this video on YouTube
Какой тип нагревателя лучше использовать
Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.
Связано это со следующими достоинствами материала:
Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.
В то же время стяжка застывает около 4 недель.
Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».
Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.
Заключение
Инфракрасный пол — эффективное решение для обогрева дома, которое пользуется популярностью жильцами квартир и загородных домов. Он не скрадывает высоту помещения, быстро устанавливается, но требует больше затрат.

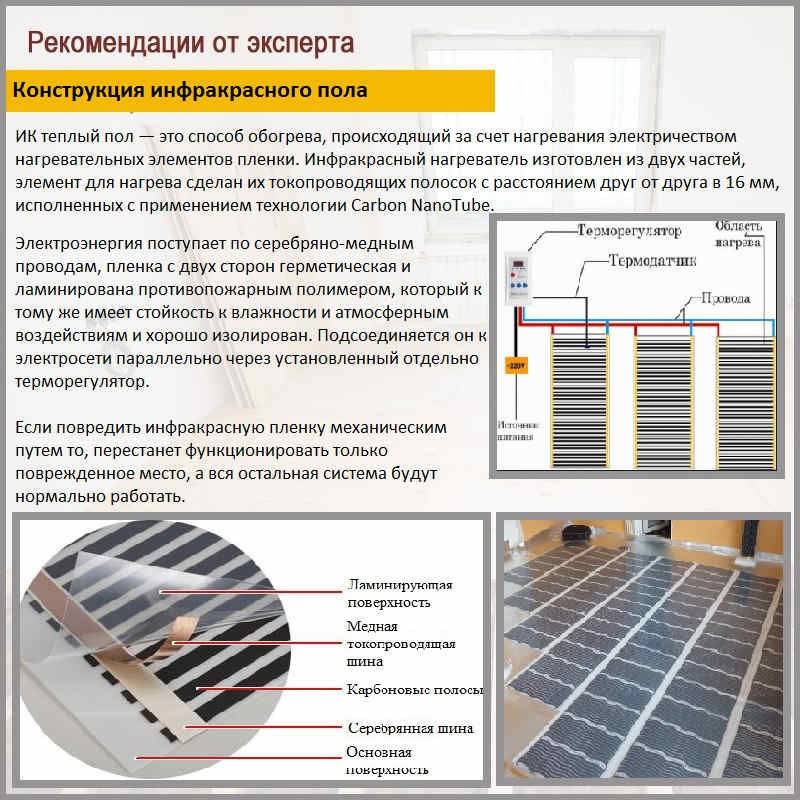

ИК пол – это система пленок с токопроводящими полосами. Крепятся к кабелям при помощи клипс, люверсов или методом пайки. Благодаря простоте крепления зажимов инфракрасная система может монтироваться своими руками, так же, как и ламинат при помощи защелок. Но из-за часто возникающих ошибок и сложностей настройки приборов, а также соединения проводов, лучше доверить эту работу специалистам.
Делаем выводы из выше сказанного
Инструменты для монтажа
Итак, чтобы смонтировать у себя дома полы с подогревом, вовсе не обязательно обращаться за помощью к профессионалам. Самое главное – иметь желание. Из инструментов достаточно владеть ножницами, острым ножом, плоскогубцами и перфоратором с отвёрткой (для крепления модуля терморегулятора к бетонной стене).
Из дополнительных материалов Вам потребуется приобрести фольгированный изолятор, например, пенофол, специальный скотч, целлофановую плёнку и регулятор температуры. Цена этих дополнений не высокая, так что, по семейному бюджету сильно не ударит. Хотя, для кого как…
