Расчет необходимой длины трубопровода
Перед тем, как выбрать трубу для нагреваемого пола, определяют ее длину и диаметр. Для этого проводят теплотехнический расчет помещения, учитывающий площадь комнат, их назначение (в различных помещениях своя температура) и тепловые потери, которые должно компенсировать отопление. Задача довольно сложна для рядового обывателя, поэтому придется воспользоваться помощью специалистов.
В результате теплового расчета определяют нужный диаметр выбранных труб и длину контура, необходимую для нормального теплового обмена.
Для раскладки контура можно воспользоваться миллиметровой бумагой, начертив на ней предполагаемого схему размещения трубопровода спираль (улитка) или змейка, при этом его длина может регулироваться изменением шага раскладки, которой варьируется в диапазоне от 100 до 300 мм.
Для расчета длины трубопровода можно воспользоваться несложной формулой, имеющей следующий вид:
L = k × Sp/н, где
- L – общая длина контура в комнате;
- Sp – площадь помещения;
- н – расстояние между трубными отрезками, шаг укладки;
- k – коэффициент, учитывающий изгибы трубопровода, его значение лежит в диапазоне от 1,1 до 1,3.
Рис. 20 Схемы укладки трубопровода
Выбирая трубопровод на теплый пол в большинстве случаев рассматривают разновидности из сшитого или термостойкого полиэтилена с антидиффузионными оболочками, обладающие отличными физическими характеристиками и лучшей стоимостью, по праву занимающие высокие места в рейтингах. Весомым преимуществом труб из модифицированного полиэтилена является их гибкость, эластичность, молекулярная память, простота и скорость монтажа с использованием компрессионных еврофитингов, высокий эксплуатационный срок не менее 50 лет, регламентированный ГОСТ 32415-2013.
Какое напольное покрытие подойдет на теплый пол
Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения.
КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.
Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.
Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.
Важно! При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу
Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

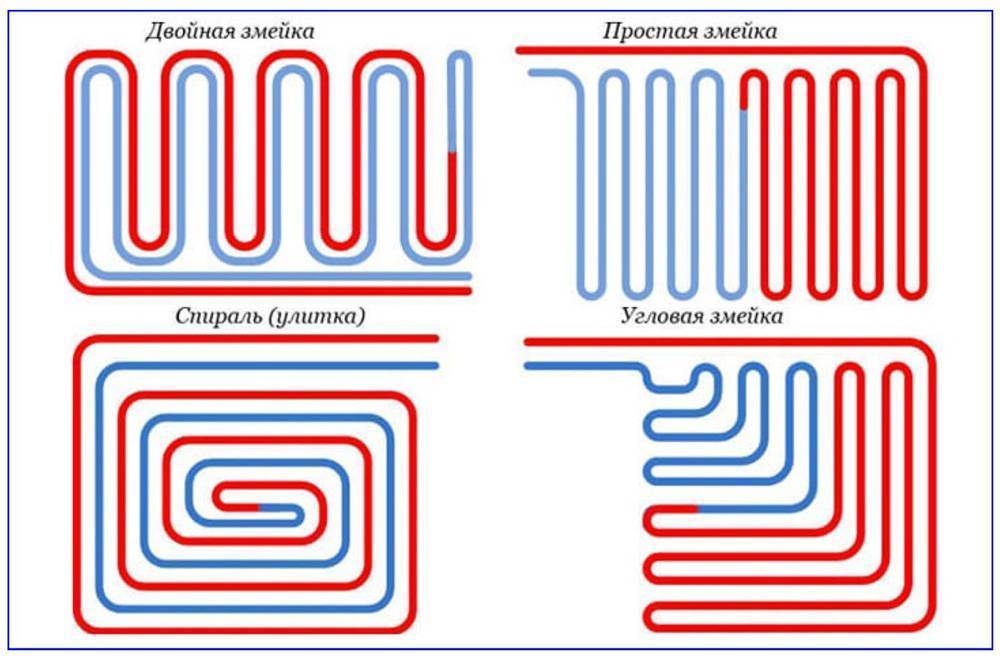

Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Смесительный узел для системы теплого водяного пола
Температурный режим нагрева носителя (в данном случае используется вода), для теплого пола гораздо ниже, чем для радиаторов. Основной принцип работы смесителей в том, чтобы добиваться понижения температуры теплоносителя путем смешивания обратки – уже отдавшей свое тепло воды, с подогретой до высокой температуры.
Для создания и поддержки стабильной циркуляции воды в системе теплого пола, в основном используют двухходовые или трехходовые клапаны. Допускается их замена термостатическими смесителями. В случае недостаточной скорости воды, в систему устанавливают циркулярный насос.
Конструкция смесительного узла для водяного пола предусматривает размещение насоса между коллектором подачи и трубой подвода. Дополнительно устанавливается еще один выход – для вывода воды из отдающего коллектора.
Смеситель для теплого водяного пола значительно улучшает работу всей системы и позволяет автоматически корректировать температуру нагрева носителя в зависимости от изменения погодных условий. Для этого электропривод, который устанавливается на двухходовом клапане, подключают к регулятору температуры.
Возможна работа смесительного узла в ручном режиме. В этом случае блок задействован без установки клапанов, а показатели подмеса определяются методом подбора
Такой способ нужно внедрять с осторожностью, он не подходит для источников тепла с высокой температурой
Ограничения максимальной температуры можно добиться при помощи установки термостатической головки, помещенной на клапан и имеющей датчик выносного типа.
Смесители разделяются на две группы. К первой относятся устройства, оснащенные трехходовыми клапанами с сервоприводами. С их помощью можно настроить управление контроллеров, реагирующих на изменения погоды и термостатичными устройствами. В работе узла есть возможность неожиданного сбоя, когда по сигналу термостата клапан может открыться и горячая вода, достигающая температуры в 90 °C, поступит в систему. Такое повышение температуры иногда приводит к частичному разрыву труб. У трехходовых клапанов высокая скорость пропуска водяного потока, что требует особой тщательности в настройке всей системы теплого пола. Но все же эта группа смесительных узлов довольно востребована для обустройства водяного пола в очень больших помещениях.
При установке смесителей, относящихся ко второй группе, используют двухходовые клапаны, отличающиеся невысокой скоростью пропуска теплоносителя. Смешивание горячего и холодного потоков весьма стабильно, что допускает плавную регулировку процесса. Такие смесители устанавливают в системах водяных полов, площадь которых не превышает 200 кв.м.
Тонкости расчета
В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.
Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:
- S представляет площадь участка;
- N обозначает шаг укладки;
- 1,1 – запасная труба, необходимая для создания поворотов.
Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:
- предположим, площадь участка равна 16 м2;
- расстояние от коллектора до пола – 3,5 м;
- шаг укладки равен 0,15 м;
- следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.
Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:
| Шаг петли, мм | Расход трубы на 1 м2, м. п. |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:
- высокая температура не должна повредить покрытие пола;
- подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
- разделение поверхности на несколько участков способствует эффективному обогреву.
По диаметру
Для корректного вычисления диаметра трубы потребуются следующие вычисления:
- 15кПа – давление насоса, обеспечивающего эффективный обогрев;
- длина труб равна 85 м;
- теплоноситель расходует 0,2 м³/ч.
Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:
- D обозначает диаметр трубы для теплого пола;
- L – метраж длины изделия;
- p – давление насоса;
- G – расход воды, которая циркулирует в трубах (описывается в документации);
- D=18* (15/85 × 0,22) –0,19 = 13,6 мм.
Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.
По длине контура
Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.
К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.
При расчетах необходимо учитывать диаметр трубы и материал изготовления:
- Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
- Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
- Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
- Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
- Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.
Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:
- При шаге 15 см количество м2 для площади участка не превышает 12;
- шаг 20 см подходит для 16 м2;
- шаг 25 см – 20 м2;
- 30 см – 24 м2.
В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.
Как устроен теплый водяной пол и как он работает
Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.
Что требуется для водяного теплого пола
Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.
Назначение основных узлов
Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.
Оборудование для водяного теплого пола: общая схема
Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.
Пример планировки контуров теплого водяного пола
Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.
Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.
Перечень необходимых комплектующих
На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:
- Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
- Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.
Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.
- Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
- Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.
Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.
№7. Какое количество труб необходимо?
Чтобы более-менее точно рассчитать необходимое количество труб, можно воспользоваться программными средствами или вооружиться миллиметровой бумагой, на которой в масштабе чертится план помещения. На схеме обязательно указывают все крупные предметы мебели, которые будут стоять неподвижно, – под ними трубы прокладывать не нужно: это невыгодно и вредно для самой мебели.
На план наносят схему расположения труб. Укладку обычно проводят одним из следующих способов:
«змейка». Это более простой в исполнении вариант монтажа, но имеет значительный недостаток – неравномерный прогрев помещения, что хорошо понятно из рисунка. В первом случае одна часть комнаты будет прогреваться значительно меньше, так как теплоноситель в нее поступает уже остывшим, во втором – расстояние между участками с еще не остывшей водой слишком большое, поэтому пол будет прогреваться неравномерно, что будет ощущаться при перемещении;
«спираль» обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой чередуются. К тому же, углов поворотов тут меньше, что влияет на скорость перемещения теплоносителя в трубах;
- комбинированная система.
При создании плана учитывайте, что трубы укладывают на расстоянии 15-20 см от стен, шаг между ними должен быть 20 см, в крайнем случае, не более 35 см. Если теплый пол – единственный источник теплоэнергии, то шаг должен быть минимальным, вот почему в домах, где теплый пол играет лишь вспомогательную роль, допускается использование полипропиленовых труб с большим радиусом изгиба.
Труба диаметром 16 мм способна нагреть 10-15 см поверхности в обе стороны от себя. У наружных стен желательно делать шаг меньше, чтобы обеспечить надежный барьер холоду. Приблизительное количество труб можно посчитать с помощью созданной схемы, но лучше взять материал с запасом или попросить рассчитать специалистов, которые будут осуществлять монтаж.
Рекомендованная длина одного контура теплоносителя – не более 60 м, иначе вода будет слишком остывать, и эффективную систему отопления не построишь. Если этого мало для обогрева одной комнаты, то лучше обустроить несколько контуров отопления. Данные приведены, чтобы можно было посчитать примерное количество необходимых материалов и затраты на них – проектирование системы теплых полов, как и их монтаж, лучше доверить профессионалам.
№1. Особенности производства
Если особым образом воздействовать на обычный полиэтилен (полимер, состоящий из атомов углерода и водорода), то некоторые атомы водорода отделяются, приводя к формированию новой связи между молекулами углерода. Процесс получения этих дополнительных углеродных связей называют сшивкой. Воздействуют на полиэтилен различными веществами и способами, поэтому степень сшивки может отличаться. Оптимальный показатель – 65-85%.
Сшивка позволяет улучшить свойства полиэтилена: повышается устойчивость к высоким температурам, улучшается гибкость, износостойкость, появляется возможность самовосстановления после механических нагрузок. Процесс сшивки разработал в 1968 году шведский химик Т. Энгель, но недооценил свое изобретение, посчитав его неконкурентоспособным. Патент у него выкупила компания WIRSBO, которая первая в мире начала промышленное производство труб сшитого полиэтилена (PEX) и до сих пор является лидером в этой сфере. На отечественный рынок подобные изделия попали не сразу, зато сейчас пользуются огромной популярностью.

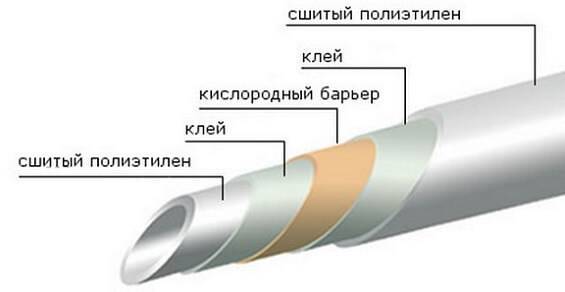

PEX-труба обычно состоит из трех слоев: внутри – сшитый полиэтилен, снаружи – кислородозащитный слой, соединены они при помощи клея. В продаже встречаются и 5-слойные трубы. У них сверху кислородозащитного слоя располагается еще слой клея и сшитого полиэтилена.
Особенности конструкций
Любой теплый пол уменьшает высоту помещения.
Он имеет неоспоримые преимущества перед центральным радиаторным отоплением:
- независимость от сезонного подключения;
- отсутствие разности температур воздуха внизу и вверху комнаты, что происходит в случае использования батарей;
- точная регулировка обогрева.
Электрический пол – легок в монтаже, контур может иметь частые изгибы и небольшие радиусы. Не требует врезки в общие коммуникации. Равномерно прогревает пол по всей площади
Требует осторожности при эксплуатации
«Водяной» – простая укладка, но крупными радиусами, требует подключения коллектору или трубопроводу. За счет более высокой цены на электроэнергию по сравнению с водой, более экономичен в эксплуатации, чем электрический. Это во многом объясняет его высокую популярность.
Общая структура водяного пола достаточно проста и представляет собой систему металлических или пластиковых труб, по которым двигается горячая вода. Сама конструкция уложена в бетонно-цементную стяжку, а управление осуществляется с помощью теплорегулирующего коллектора и вспомогательных датчиков.
Конструкция пола «с обогревом» насчитывает 7 базовых элементов:
- Перекрытие (основание) – в случае, если пол требуется уложить на открытый грунт, нужно сделать черновую стяжку.
- Гидроизоляция – может выполняться путем обклейки поверхности клеенкой или обмазки мастикой.
- Теплоизоляция – производится с использованием минеральных ват или пенополистирола. Лучше отдавать предпочтение более дешевому и легкому пенопласту.
- Алюминиевая сетка для армирования – укрепляет несущую конструкцию.
- Трубы.
- Бетонная стяжка.
- Финишное напольное покрытие.
Для прокладки теплого пола используются трубы, изготовленные из следующих материалов:
Металлопластик
Недорогой вариант труб, отличающийся хорошей теплопроводимостью, легкостью подключения и устойчивостью к ржавчине.
Полиэтилен
Доступные и гибкие проводники с хорошей теплоотдачей, единственный минус которых – потребность в дополнительной фиксации.
Использование таких труб – не самая лучшая идея, так как они не достаточно пластичны.
Медь
Наиболее подходящий и долговечный вид контуров. Однако не самый популярный по причине высокой цены и трудоемкого монтажа.
Материалы и их характеристики
Сшитый полиэтилен не подвержен коррозии и воздействию агрессивных веществ
Для монтажа теплого пола применяют несколько разновидностей труб. Они различаются материалом изготовления и эксплуатационными свойствами.
Полиэтилен
Трубы из сшитого полиэтилена – наиболее распространенный тип контуров. От обычного полиэтилена их отличает усовершенствованная структура, устойчивая к термическим воздействиям. Сшитый полиэтилен обладает следующими качествами:
- характеризуется химической и электрической инертностью;
- устойчив к агрессивным средам и образованию коррозии;
- гладкая внутренняя поверхность контура влияет на уменьшение гидравлического сопротивления, снижает вероятность образования засоров внутри канала;
- материал очень прочный, не боится высоких температур;
- высокая эластичность дает возможность задавать контуру необходимый радиус без использования специальных инструментов.
Сшитый полиэтилен обладает «структурной памятью» – это его главное отличие от других материалов. Благодаря этому свойству при механическом заломе после нагрева контур приобретает исходную форму.
Для соединения труб применяют фитинги из полимеров, латуни и бронзы. Соединение получается надежным и долговечным. Небольшой вес изделий и намотка их в компактные катушки упрощает процесс транспортировки и монтажа.
Нержавеющая сталь
Главное достоинство нержавеющей стальной гофры — пластичность и прочность
Гофрированная труба из нержавеющей стали обладает высокими эксплуатационными характеристиками, ставящими ее на ступень выше изделий из других материалов. Пластичность и прочность – основные критерии выбора контура для теплого пола.
Срок службы гофрированной нержавеющей трубы составляет не менее 20 лет, что позволяет монтировать ее в стяжку и не беспокоиться о профилактике и ремонте на протяжении многих лет.
К преимуществам стальной гофры относят:
- гибкость и эластичность, которые обеспечивают простой монтаж;
- надежное соединение с помощью фитингов;
- стойкость к механическим нагрузкам;
- устойчивость к температурным перепадам;
- стойкость к высоким температурам;
- стойкость к образованию коррозии;
- стойкость к перепадам давления;
- доступную цену.
Металлопластик
Состав металлопластиковой трубы
Лучшим выбором в соотношении цена и качество является металлопластик. Это многослойный материал, в котором прокладка из алюминия соединяет два полиэтиленовых слоя разной толщины. Полиэтилен в составе трубы обеспечивает высокую теплоотдачу и качественный прогрев основания.
К преимуществам металлопластика относят:
- гибкость и податливость, позволяющую формировать необходимый радиус;
- стойкость к образованию коррозии;
- стойкость к высоким температурам;
- химическую стойкость;
- гладкую внутреннюю поверхность.
Слабое место металлопластикового трубопровода – соединительные фитинги. Они могут накапливать накипь, поэтому для удобства обслуживания их располагают над стяжкой около стен.
Медь
Медь обладает всеми качествами для долговечной бесперебойной работы, в связи с этим отличается высокой ценой
Медный трубопровод обладает всем спектром положительных свойств, которые обеспечат длительную и бесперебойную работу теплого пола. Медь пластична, поэтому изделия из нее отличаются механической стойкостью. Медь – это один из долговечных материалов, химический состав которого способен противостоять коррозии.
При изготовлении медных труб их внутреннюю поверхность покрывают полимерной пленкой, что продлевает срок службы изделия на десятки лет. Медные контуры, несмотря на все их плюсы, используют не часто. Это связано со сложным монтажом – чтобы придать трубе необходимый радиус надо использовать специальный инструмент. Поэтому стоимость такого теплого пола существенно возрастает.
Полипропилен
Полипропилен – наименее предпочтительный материал для обустройства теплого пола
Единственный плюс этого материала заключается в низкой стоимости. Минусов у него предостаточно, чтобы такой вариант даже не рассматривать. Полипропиленовые трубы имеют небольшую длину, поэтому при их соединении необходимо использовать сварку. Множество точек соединения создают реальную угрозу протечки. С помощью таких труб невозможно создавать контуры с малым радиусом.
№6. Полипропиленовые трубы
Полипропиленовые трубы обойдутся в разы дешевле медных, стальных и даже металлопластиковых, но широкого распространения все равно не приобрели. Для системы теплых полов используют изделия с маркировкой PN25, которые армированы перфорированной алюминиевой фольгой. Наружный диаметр от 21 до 78 мм, толщина стенок 4-13 мм.
Преимущества:
- низкая цена;
- способность выдерживать температуру теплоносителя до 95С при оптимальных 55С в системе водяного теплого пола;
высокая прочность, срок службы не менее 25 лет.
Недостатки:
- малый радиус изгиба, из-за чего часто невозможно обустроить систему отопления необходимой эффективности. Минимальный радиус изгиба полипропиленовой трубы – 8 диаметров, это означает, что трубы диаметром, например, 23 мм можно будет расположить на расстоянии друг от друга 368 мм, чего может быть недостаточно для равномерного прогрева. Если теплый пол будет использоваться как дополнительный источник тепла, то применение полипропиленовых труб оправдано;
- условия монтажа полипропиленовых труб. Установку проводят при температуре выше +10…+15С, что не всегда возможно.
Полиэтиленовые (пластиковые)
Для устройства теплого пола выпускаются специальные трубы с антидиффузионным слоем. Сырьем для изготовления обычно служит сшитый полиэтилен PEX или термоустойчивый полиэтилен PE-RT. По техническим характеристикам – устойчивости к высоким температурам и давлению – трубы из сшитого полиэтилена PEX превосходят PE-RT, однако для поверхностного отопления это не имеет принципиального значения.
Температура теплоносителя в таких системах не должна превышать 35-50 ℃, поэтому максимальной рабочей температуры и термостойкой трубы (70-75 ℃) и из сшитого полиэтилена (около 90-95 ℃) вполне достаточно.
Давление они выдерживают соответственно 6 и 10 Бар. В системе обычно до 3 Бар.
При монтаже с материалами следует обходиться аккуратно, чтобы не повредить слой EVON. Использование гофротрубы, одетой на основную пластиковую, сохранит замоноличенные в бетонной стяжке трубы от повреждений, вследствие теплового расширения. А у полиэтиленовых труб коэффициент теплового расширения не маленький – 0,18 мм/м℃.
Цена труб PEX выше, чем PE-RT.
Какие выбрать? Можно посоветовать, для систем с гарантированными показателями теплоносителя (частный дом, автономное отопление) покупать трубы PE-RT. Для отопления, где есть риск скачков температуры или давления (например, при запитке от централизованной системы) лучше остановить свой выбор на трубе из сшитого полиэтилена.
Полипропиленовые
Полипропиленовые трубы также предлагаются производителями для устройства теплых полов. Но используются они в Украине для таких целей редко.
Даже несмотря на самую низкую цену и поставку 200-метровыми бухтами, большой радиус изгиба и отсутствие защиты от проникновения кислорода резко снижают популярность полипропиленовых труб для поверхностного отопления.
