5 принципов установки системы отопления с естественной циркуляцией

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

• выкладку уклонов;
• тип, диаметр трубы;
• подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

• учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
• по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
• выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

https://youtube.com/watch?v=vVEj7wcr1ik

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.

Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

Как работает данная система?

Движение теплоносителя (воды) по трубам обусловлено тем, что при повышении и понижении температуры изменяется масса и плотность жидкости. Снижение массы и плотности воды происходит, когда она нагревается в котле. В это время в трубах находится уже отдавшая свое тепло более холодная вода, имеющая большую массу и плотность. При этом под действием гравитационных сил холодная вода в радиаторе замещается водой горячей.

Для того чтобы понять, как именно функционирует гравитационная система отопления, достаточно просто вспомнить курс физики. Нагретая в котле вода, являясь более легкой, свободно поднимается по трубам центрального стояка. В этот момент тяжелая холодная вода опускается в отопительный котел. Горячая вода, достигнув верхней точки, равномерно распределяется по радиаторам. В них холодная вода опускается к нижней части батареи, а после и вовсе покидает ее, потому что ее попросту «вытеснила» горячая.

В момент поступления в радиатор горячего теплоносителя происходит процесс отдачи тепла. То есть, постепенно нагреваются материалы радиатора, передавая тепло непосредственно в помещение. Далее – остывший теплоноситель вновь замещается горячим. Этот процесс непрерывен. Жидкость циркулирует  до тех пор, пока идет ее нагрев – то есть, пока работает котел.

Особенности построения

Для организации движения жидкости самотёком выполняют следующее:

Располагают котёл отопления как можно ниже – на первом этаже или в полуподвале. Раздаточный коллектор поднимают выше – под потолок или на чердак строения.

Таким образом, вода получает максимально допустимую для данной постройки высоту подъёма. Что создаёт максимально возможный гравитационный напор теплоносителя в трубах.

Монтируют устройства с широкими внутренними просветами. Трубы увеличенного диаметра – не меньше 40 мм в сечении. Радиаторы с широким внутренним проходом – традиционные чугунные батареи. При необходимости установки запорных устройств – ставят шаровые краны, которые в открытом положении минимально сужают внутренний просвет.

• Прокладывание труб выполняют с минимальным количеством поворотов, углов, без змеевиков и без спиралей.
• Магистрали подачи и обратки прокладывают с уклоном.

Внимание! Перечисленные выше принципы позволяют организовать естественный напор воды и её движение с необходимой скоростью. Перечислим устройства, из которых собирают самотёчную схему отопления:. Перечислим устройства, из которых собирают самотёчную схему отопления:

Перечислим устройства, из которых собирают самотёчную схему отопления:

• Нагревательный котёл – может работать на различных видах топлива – на газу, дровах, угле, электричестве.
• Радиаторы – устройства непосредственного обогрева – излучают тепло в пространство помещения.
• Магистральная труба подачи и обратного тока.
• Раздающий коллектор – располагается над котлом. В него поступает нагретая в котле вода, затем движется (раздаётся) в магистральную трубу.
• Расширительный бачок – для временного хранения теплоносителя, который при нагреве расширяется и увеличивается в объёме. Располагается в самой верхней точке системы, выполняется в открытом виде.
• Поворотные шаровые краны – на входе и выходе из радиаторов отопления.
• Кран для слива воды (также шаровый) – в самой нижней точке системы.

А теперь рассмотрим подробнее, как обеспечивают максимально возможный напор.

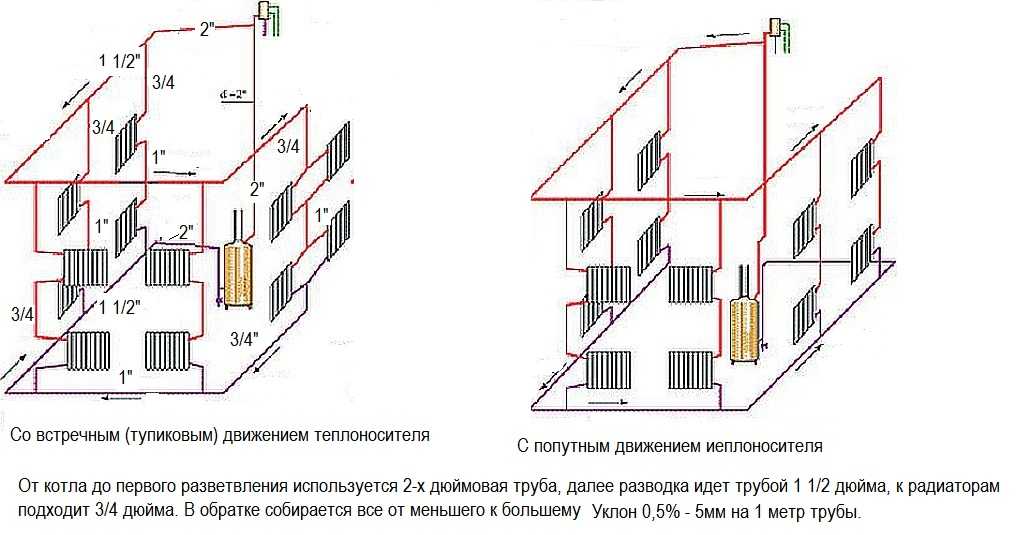

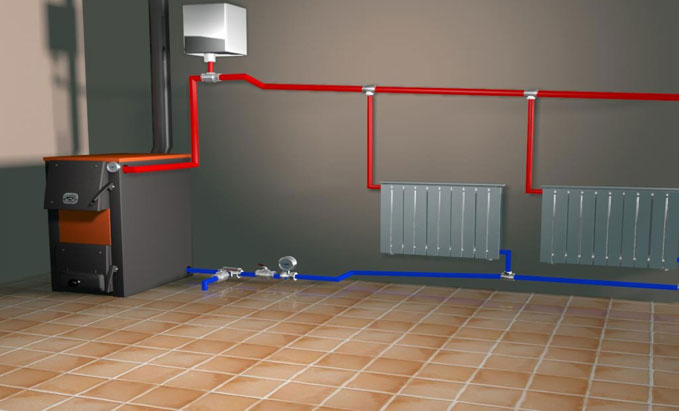

Уклон трубы

Для естественной циркуляции теплоносителя принимается ряд мер, которые облегчают его передвижение внутри радиаторов и труб. Одна из таких мер – прокладывание труб подачи и обратки под небольшим уклоном. Размер уклона выбирают – 2-3 ° на погонный метр.

Указанные градусы уклона визуально не нарушают геометрию прокладывания труб, но обеспечивают движение воды самотёком. Они также позволяют сливать жидкость из системы при необходимости замены батареи, ремонта.

Гравитационное давление

Гравитационное давление возникает как разница давлений воды в различных сегментах трубопровода.

В системе с естественным движением теплоносителя гравитационное давление создаётся нагревом воды и подъёмом её на высоту чердака или второго этажа дома. Так обеспечивается самотёк и работа отопления.

Величина гравитационного давления определяется высотой подъёма воды и разницей температур.

Внимание! Чем сильнее нагрев теплоносителя в котле, тем больше будет разница в давлении, и тем скорее вода будет двигаться по трубам

Возможные препятствия

Для эффективной естественной циркуляции стараются уменьшить количество факторов, которые препятствуют гравитационному давлению.

Схему организовывают с минимальным количеством углов и поворотов. Вместо изгибов труб под прямым углом, по возможности, делают плавные повороты. Для того чтобы вода не встречала препятствий, убирают сужения просветов и вентили.

Внутренние сечения радиаторов должны быть достаточно большими. Следствием широких просветов становится увеличенный объём теплоносителя, а также инертность работы отопления.

Как правильно составить схему отопления?

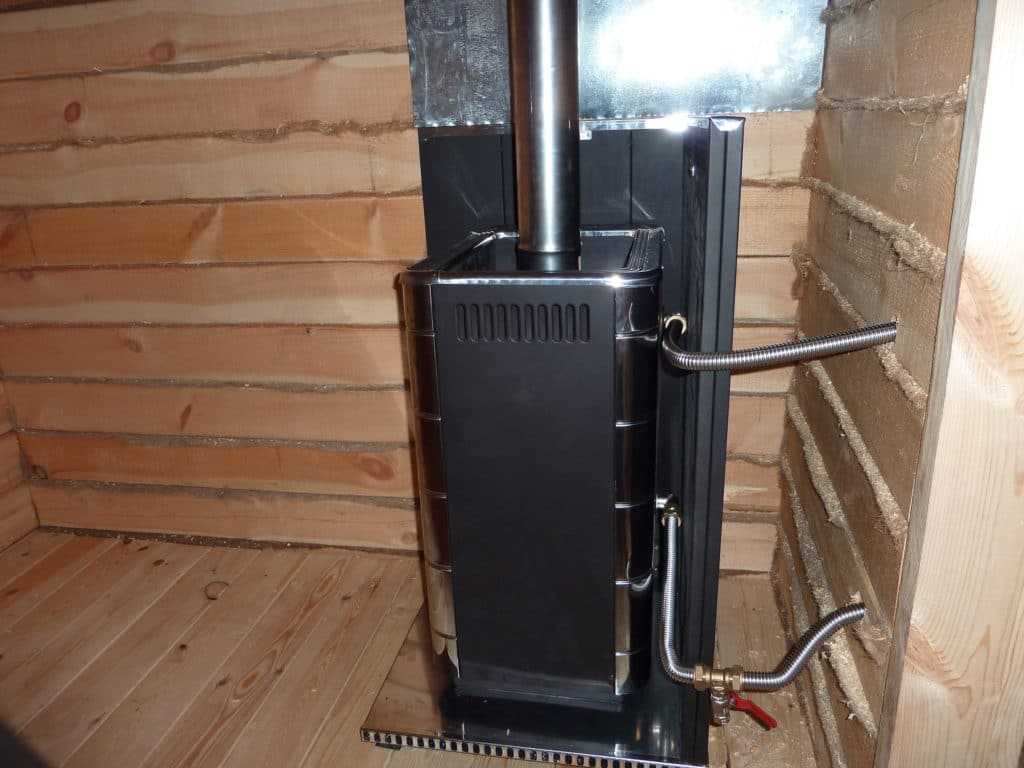

Котёл отопления на чердаке

Составляя схему разводки отопительной системы, которая имеет естественную циркуляцию, нужно учесть особенности проектирования и правильно выбрать, и купить комплектующие элементы

1. Магистральные трубы. Оптимальный диаметр для магистральных труб – 32 – 40мм. Это позволит компенсировать трение теплоносителя об их внутреннюю поверхность.  Материал, который более всего отвечает этому требованию – полимеры. Трубы из полимеров идеально гладкие, что обеспечивает минимальное трение.
2. Составляя схему разводки нужно максимально избегать поворотных элементов, увеличивающих гидравлическое сопротивление в отопительной системе.
3. Длина разгонного стояка должна превышать высоту последнего потолка в строении, а бачок вообще устанавливается на чердаке.
4. Необходимо подбирать «правильную» запорную арматуру, которая не будет влиять на работу всей системы отопления с естественной циркуляцией.

ВАЖНО! Что исключить изменение потока теплоносителя, обязательно нужно установить на «обратку» клапан. Особенно это важно при запуске системы с небольшой разницей температуры воды

Почему так важен уклон?

Система теплообеспечения с принудительной циркуляцией и естественной мало отличаются друг от друга. Разводка, применяемые материалы, радиаторы отопления, все это может быть идентичным, но вот наличие уклона – обязательно!

Уклон – расположение подающего трубопровода в наклонном состоянии от разгонного стояка к радиаторам отопления. Соотношение нижней и верхней точки стояка должно быть 1 к 10, что обозначает отклонение каждого метра трубы должно составлять 1 см. Это по отношению к подающей трубе. Для «обратки» применяется уклон в противоположную сторону. То есть, от отопительных радиаторов выполняется уклон к нагревательному прибору (котлу). Это дает возможность создавать гравитационное воздействие на воду, проходящую по обратной магистрали.

Преимущества отопительной системы на основе естественной циркуляции

Минимальный набор оборудования для данной системы

Чаще всего, владельцы жилья выбирают отопительные системы с естественной циркуляцией по следующим причинам:

1. Легкость монтажа, эксплуатации и обслуживания системы.
2. Не требуется устанавливать дополнительное оборудование, что экономит финансы домовладельца.
3. Экономия электроэнергии. Даже если нет электропитания для котла, система будет продолжать функционировать. Такая энергонезависимость позволяет сохранить тепло в доме при морозах и отсутствии электричества.
4. Ремонтопригодность. В случаях протечки или выхода из строя батареи домовладелец может легко устранить неполадки не вызывая специалистов.
5. При снижении температурных показателей система саморегулируется: поток теплоносителя увеличивается.
6. Возможность самостоятельной установки системы.

Есть ли недостатки в отопительных системах с естественной циркуляцией?

Без уклона такие трубы монтировать нельзя

Недостатки тоже присущи системе теплоснабжения, которая функционирует самотеком:

•  ограничение по длине магистральных труб и объему помещения для отопления
•  высокие показатели по инертности
•  необходимость уклона
•  желательно выполнять открытую разводку
•  осуществление постоянного контроля уровня воды в баке расширения
•  желательно применять магистральные трубы с увеличенного диаметра
•  возможность замерзания при слабом потоке

Выбирайте оптимальный вариант для теплоснабжения дома, который будет вам выгоден!

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

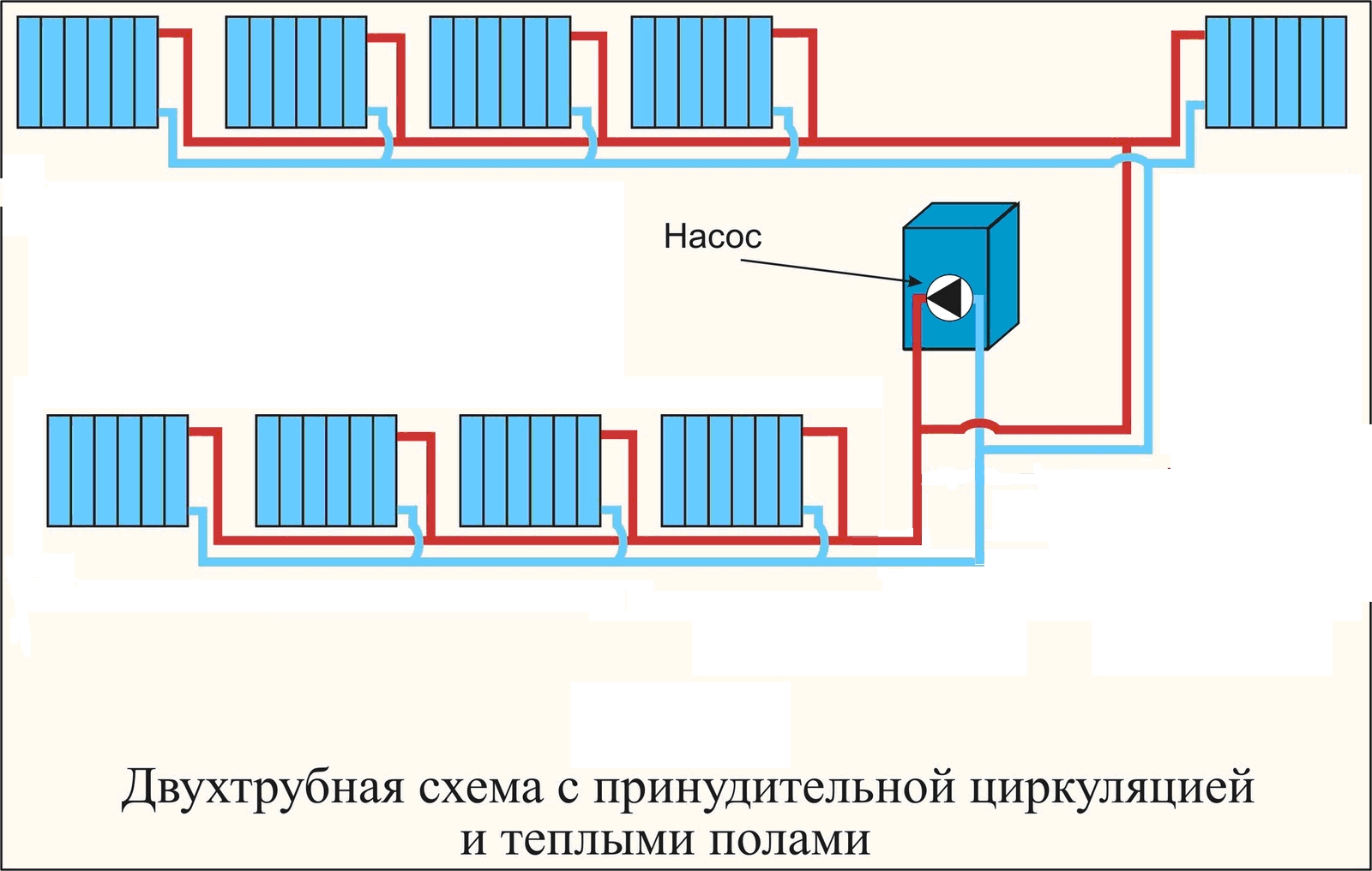

Двухтрубная система с самоциркуляцией

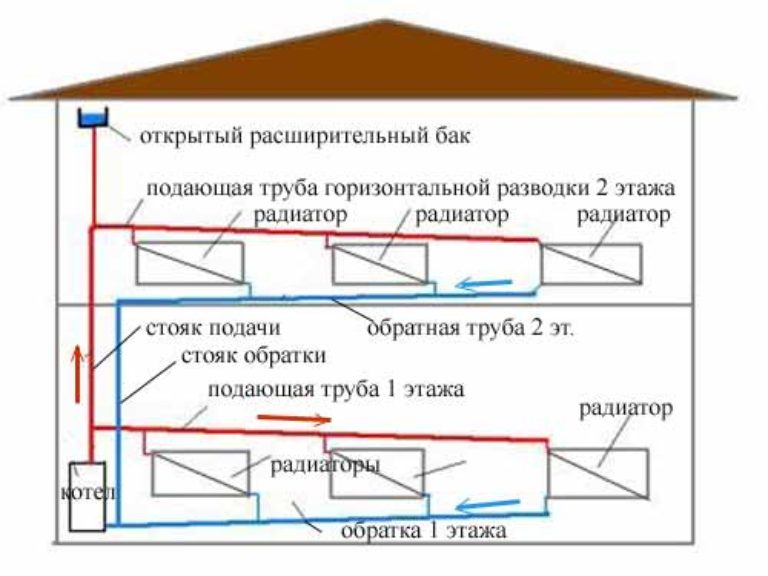

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Выбор труб

Сечение труб является одним из решающих факторов для циркуляции: диаметр труб не должен быть максимально большим, но и не должен мешать течение воды. Как правило, для обогрева частного дома необходимо 100 Вт /м2. Тогда для отопления 25 м2 требуется 2500 Вт, т.е. 2,5 кВт. Определенному диаметру трубы соответствует своя тепловая нагрузка. Три основные категории:

• диаметр в ½ дюйма – тепловой эквивалент 5,5 кВт;
• диаметр ¾ дюйма – тепловой эквивалент 14,6 кВт;
• диаметр 1 дюйм – тепловой эквивалент 29,3 кВт.

В данном случае для обогрева одноэтажного дома в 25 м2  нужно использовать самые небольшие трубы диаметром в ½ дюйма. Материалы, из которых изготавливают трубы, могут быть разными: качественная сталь, популярны также трубы из полипропилена.

Создание подходящего уклона для самотёка

Основные требования, нормы, применяемые к созданию отопительных систем, представлены в СНиП 41-01-2003.

Чтобы снизить факторы, противодействующие нормальному току теплоносителя в трубах (изгибы контура, воздушные пробки), соблюдают рекомендации по уклону труб системы. Уклоны делают по ходу тока жидкости из расчёта от 1 до 5% в зависимости от длины трубопровода. Благодаря правильному уклону, воздух, накопившийся в трубах, пройдёт к расширительному баку, где получит выход.

Важно! Независимо от уклона труб, в системе гравитационного отопления открытого типа устанавливают краны для стравливания воздуха. Для двухтрубных конструкций монтаж производят с учётом уклона обеих частей контура. Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

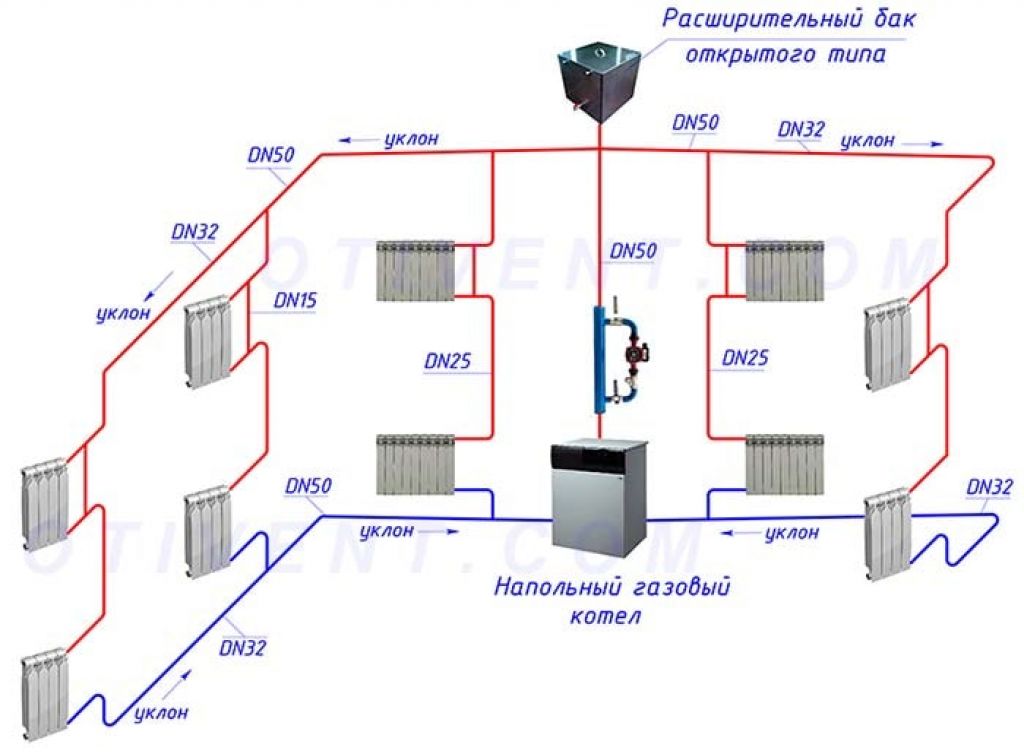

Монтаж и расчет уклона

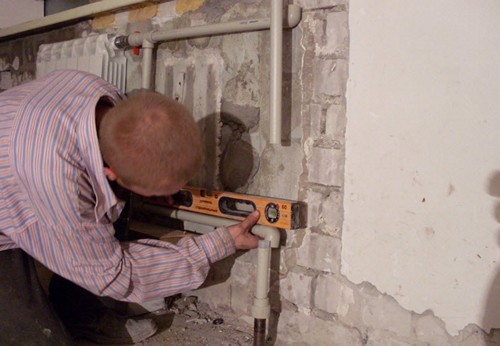

Чтобы движение теплоносителя не было затруднено трением, на горизонтальных участках труб создаются уклоны. Благодаря этому самотечная система отопления дома типа «ленинградка» не имеет мест, где может произойти скопление воздуха. Чтобы рассчитать уклон, нужно помнить, что разница в высоте каждого метра трубопровода должна составлять около 10 мм. Но это правило не всегда должно соблюдаться с точностью. Если количество ответвлений и поворотов меньше, то уклон может быть меньше. В таком случае разница между высотой труб на протяжении 1 м может составлять 5 мм. Благодаря знанию этих данных производится расчет, на основании которого происходит монтаж и подключение всех элементов.

Монтаж производится в определенной последовательности:

1. При создании двухтрубной схемы отопления своими руками сначала происходит подключение газового котла, от которого вверх отводится основная магистраль, соединяемая с расширительным бачком. Последний устанавливается в самой высокой точке;
2. После этого производятся работы по установке снизу бачка трубы, которая будет соединена с радиаторами. Ее высота составляет одну треть от расстояния до потолка.
3. Далее происходит подключение радиаторов, от нижней части которых отводятся трубы для охлажденного теплоносителя. Затем трубы соединяются в общую магистраль. Чтобы это сделать, сначала нужно составить схему, в которой будет полностью отображена двухтрубная система.

Читать также: Двухтрубная система отопления: схема, монтаж, балансировка

Монтаж труб для холодной воды производится параллельно тем, по которым теплоноситель попадает в радиаторы. Установка однотрубной системы для частного дома своими руками отличается только схемой расположения радиаторов и труб.

Особенности монтажа

Если производится монтаж схемы типа «ленинградка», то используется минимальное количество труб, ведь все радиаторы соединяются последовательно на одном уровне. Существует несколько способов создания такой системы. Например, монтаж по такой схеме может производиться без запорных кранов, благодаря чему теплоноситель частично обходит систему радиаторов. Возможен вариант, при котором под всеми батареями устанавливаются краны. В этом случае вода начинает проходить только по радиаторам.

Байпасы (обходные участки трубы) устанавливаются для регулировки уровня нагрева радиатора, то есть при прохождении части теплоносителя по обходному пути теплоотдача радиатора уменьшается.

Однотрубная система типа «ленинградка» устанавливается во многих домах благодаря простоте выполняемых работ. Но она имеет и недостатки, к которым можно отнести отсутствие возможности контролировать температуру в помещении. Ее монтаж может производиться в доме с одним и двумя этажами. Двухтрубная система устанавливается в коттеджах со множеством комнат и является более эффективной.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Перед началом работы необходимо произвести гидравлический расчет.

Гидравлический расчет – это действия по определению оптимального диаметра трубопровода и расчету падения напора жидкости для обеспечения эффективной работы системы. В некоторых случаях расчет нужен для определения пропускной способности магистралей.

Благодаря учету особенностей работы системы можно определить:

• Возможные потери давления;
• Необходимый диаметр труб;
• Количество радиаторов;
• Необходимый уклон.

Расчет необходимо для составления схемы, по которой будет производиться монтаж котла и подключение других элементов.

Читать также: Стояк отопления: виды. нумерация, срок службы

Естественная циркуляция

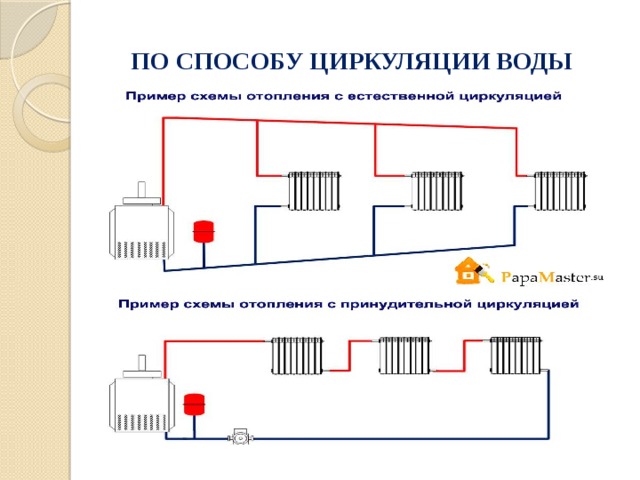

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Способы установки газовых котлов

Второе важное условие при выборе котла на газу – это способ его установки. Таковых два: настенный и напольный

1. Настенные газовые котлы.

Основные преимущества подобного варианта размещения отопительного оборудования – это:

• простые монтажные работы;
• небольшие размеры позволяют значительно экономить площадь помещения.

Главные недостатки такой системы

• мощность оборудования не слишком большая и, как следствие, невысокая производительность;
• рекомендовано использовать в домах небольшой площадью;
• не отличается длительным сроком эксплуатации, так как изготовлен, как правило, из облегченных материалов;
• нуждается в регулярном профилактическом осмотре.

2. Напольные газовые котлы

Именно такой способ установки устройства для газового отопления является более надежным и износостойким. Главное отличие данного котла – это высокая мощность, которая дает возможность использовать его даже в домах большой площадью. Однако существует и ряд недостатков, которые стоит учитывать. К ним относятся следующие:

• в основном данное оборудование изготавливается из стали или чугуна, вследствие чего имеет большой вес;
• для размещения котла требуется отдельное помещение, так как сама по себе данная система отличается большими габаритами и предусматривает подключение дополнительного оснащения в виде бойлера, насоса и другое.

Как рассчитать мощность батарей и котла отопления

Как рассчитать мощность радиатора

Говорить о точных результатах не приходится, так как каждый дом индивидуален и может отличаться по многим параметрам, учесть которые в общей схеме невозможно, да и в этом нет необходимости. При идеальных условиях принято считать, что для обогрева 1 м 2 достаточно 60 Вт мощности радиатора. Вполне понятно, что если дом не утеплен, в нем установлены простые деревянные окна, то потребуется установить более мощные батареи .

Чтобы потом не заниматься переделкой, важно еще на этапе планирования выяснить, какой должна быть мощность батареи (или батарей), которая будет установлена в конкретном помещении. Для этого можно воспользоваться одним из двух методов

Более точные данные можно получить, учитывая объем помещения. Выполняем замеры и, получив данные по высоте, ширине и длине комнаты, перемножаем их между собой, а результат умножаем на 40 Вт. Учитывая особенности строения, вводим поправочный коэффициент. Для:

• одноэтажного частного дома с неутепленным чердаком – 1,5;
• комнаты с утепленной стеной – 1,1;
• комнаты с неутепленной стеной – 1,3;

Важно учитывать количество дверей и окон

• Если в помещении есть входная дверь, то к полученной цифре нужно добавить еще 150–200 Вт.
• Если окна небольшие и энергоемкие, то для каждого потребуется еще по 70 Вт.
• Для больших или неутепленных окон нужно добавить по 100 Вт.

По площади

Рассчитывая количество батарей по площади помещения, используется усредненный показатель – 1 кВт на 10 м 2. По такому же принципу высчитывается мощность приобретаемого для дома котла отопления.

Рассмотрим на примере, как можно произвести расчеты.

• Имеется дом с внутренними габаритами 9×8 м. Умножаем ширину на длину и получаем площадь – 72 м 2 .
• 72 м 2 разделим на 10 (1 кВт на 10 м 2 ), и получим 7,2 – это мощность котла в кВт.
• Теперь узнаем мощность батареи для помещения 2×4 м.
• Площадь получилась 8 м 2 .
• Пользуясь теми же расчетами, что и для котла, получим цифру 0,8 – мощность батареи в кВт.

Теперь внесем поправки по климатическим зонам. Рассмотрим коэффициенты:

1. В Южных регионах – 0,8–0,9.
2. Для Крайнего Севера – 1,5–2.
3. В зоне Средней полосы – 1,2–1,4.

В нашем примере требовался котел мощностью 7,2 кВт. С учетом коэффициента рассчитаем окончательные данные для Средней полосы:

• 7,2×1,4=10,08.
• Учитывая, что котел должен иметь запас мощности, приобретаем отопительный прибор мощностью 12–15 кВт.
• Таким же образом подходим к подсчетам мощности батареи для использованного в примере помещения: 0,8×1,4=1,12 кВт. Округляем в большую сторону и получаем 1,2 кВт.

Мощность батареи указана в паспорте изделия. Если не уверены в правильности своих расчетов, то приобретите более мощный радиатор, установив на него терморегулятор.

Монтаж самотечной системы

• Как уже упоминалось, котел должен быть установлен в самой нижней точке.
• Ни одна труба не должна находиться ниже уровня входа обратки в наш отопительный прибор. Пренебрежение этим требованием приведет к существенному ухудшению работы отопительной системы.
• На стенах делается разметка расположения труб и радиаторов.
• Выполняется навешивание радиаторов – их положение проверяется строительным уровнем.
• От трубы подачи котла монтируется разгонный коллектор. Это должна быть труба большого диаметра.

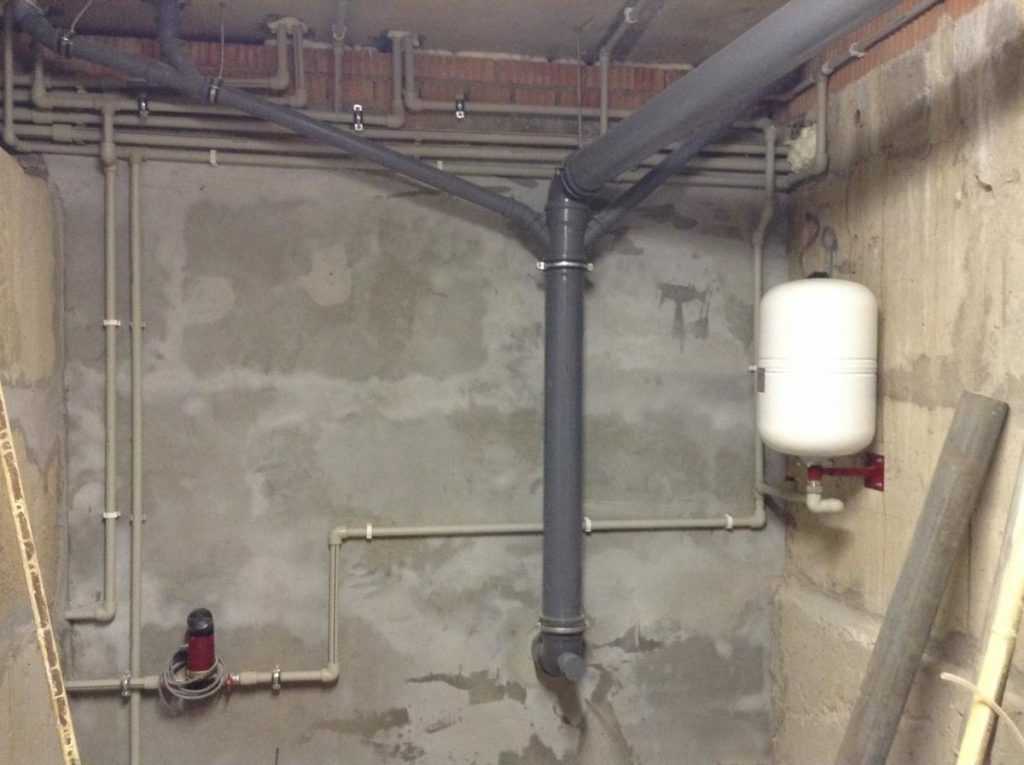

Расширительный бак для системы отопления дома

• В верхней точке устанавливается открытый расширительный бачок. Если он будет находиться на чердаке, то емкость и трубопровод нужно основательно утеплить.
• Трубы крепятся с уклоном в 1 см на погонный метр трубы. Если нет возможности придерживаться этой нормы, то можно уменьшить перепад до 0,5 см, но не меньше. Нужно учитывать, что с уменьшением уклона трубы, уменьшается КПД всей системы отопления.
• В нужном месте выполняется врезка трубы, идущей к радиатору. В металлическом трубопроводе отвод может быть приварен или подключен через тройник. При работе с пластиковыми трубами нужно пользоваться фитингами, спаивая их. не забывая про краны и терморегуляторы (если их установка предусмотрена).
• В нижней точке системы (обычно это возле котла) нужно установить отвод с краном – через него вода будет заливаться в систему.

Планируя изготовление самотечной системы в двухэтажном доме, нужно учесть, что подача теплоносителя выполняется на второй этаж, а потом он по стоякам опускается в радиаторы, установленные на первом этаже.

Осталось заполнить систему водой, и, проверив ее на наличие протечек, обогревать помещение, не беспокоясь о том, что могут отключить электричество.

Посмотрите видео о том, как выполнить расчет отопления с естественной циркуляцией:

В этом видео демонстрируется пример отопления с естественной циркуляцией:

Как вам статья?

Мне нравитсяНе нравится

Однотрубная система отопления

В обиходе ее часто называют «ленинградкой». Это самый дешевый вариант – радиаторы просто подключают один за другим, как бы нанизывая их на единственную трубу. За время пути по контуру теплоноситель успевает сильно остыть, что для естественной циркуляции вроде бы и хорошо.

Однако, из-за последовательного подключения приборов система имеет значительное гидравлическое сопротивление, которое может свести на нет преимущество от большого температурного перепада.

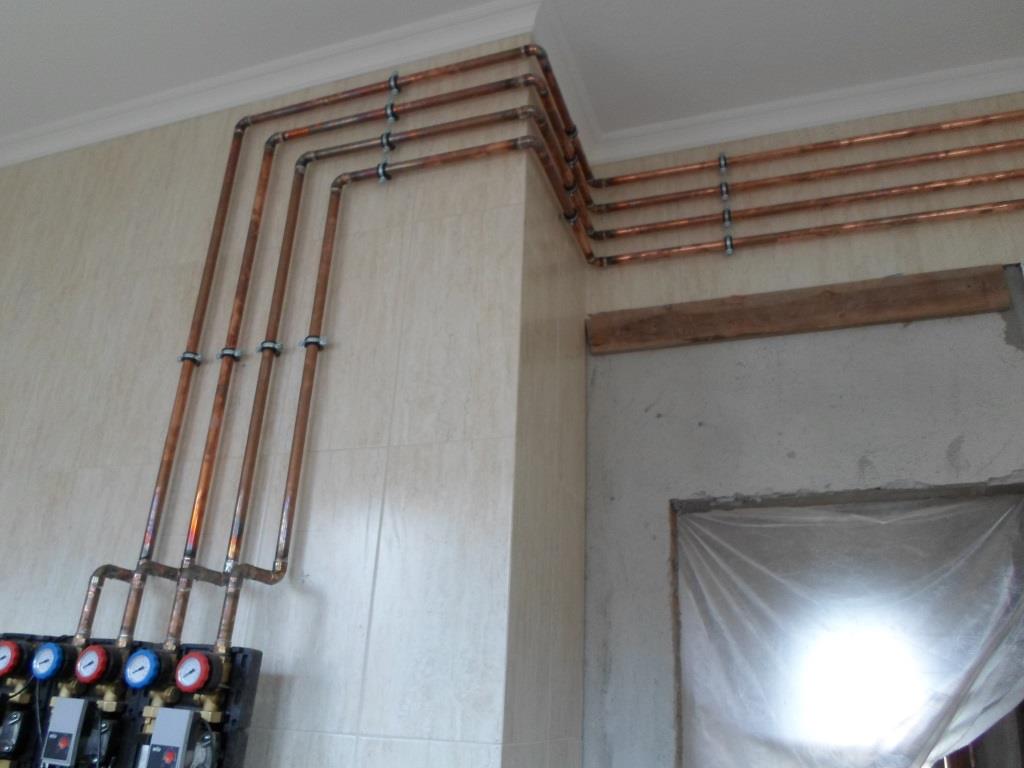

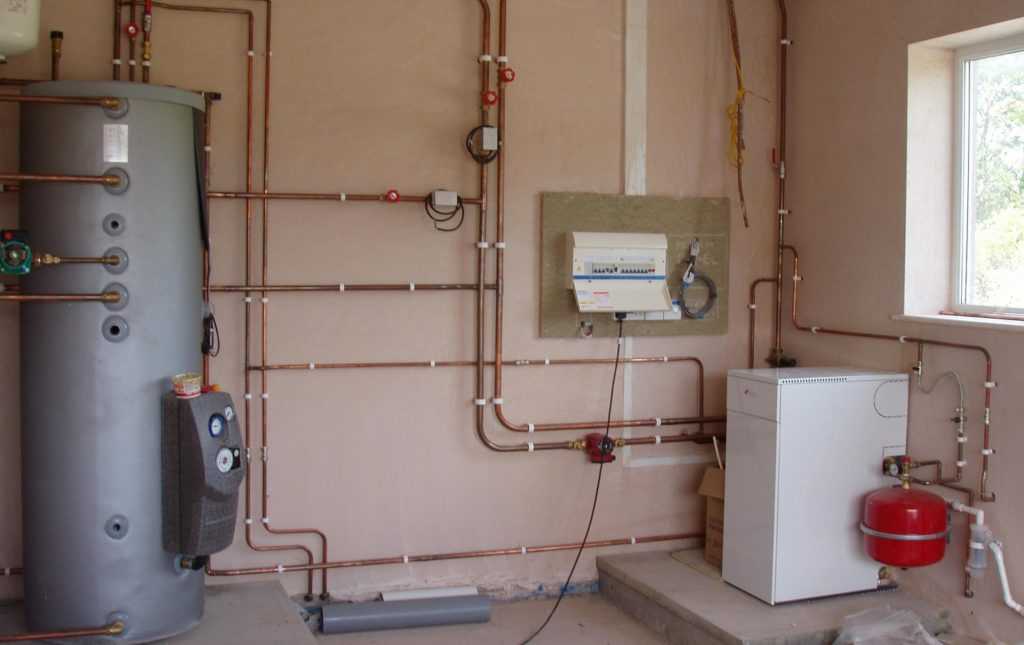

Монтаж радиатора к меди (однотрубная система отопления)

По этой причине при устройстве однотрубной системы важно избегать лишних поворотов или сужений, а некоторые радиаторы, например, стальные панельные, вообще могут заблокировать циркуляцию рабочей среды. Существенным недостатком однотрубной системы является отсутствие возможности сбалансировать контур путем независимого регулирования теплоотдачи на каждом радиаторе. Существенным недостатком однотрубной системы является отсутствие возможности сбалансировать контур путем независимого регулирования теплоотдачи на каждом радиаторе

Существенным недостатком однотрубной системы является отсутствие возможности сбалансировать контур путем независимого регулирования теплоотдачи на каждом радиаторе.

Поэтому чаще всего применяют усовершенствованный вариант ленинградки, в котором параллельно каждому радиатору устраивается обводной байпас (перемычка) с регулирующей арматурой.

Открывая или закрывая вентиль на байпасе, мы соответственно уменьшаем или увеличиваем поток теплоносителя, идущий через радиатор. При этом будет меняться и мощность теплоотдачи на нем.
