Печь для бани своими руками: инструкция по изготовлению металлической конструкции
Если вы решили изготовить металлическую печь для бани своими руками, ознакомитесь сначала с их особенностями. Они достаточно быстро нагреваются и остывают. Именно поэтому к конструктивным особенностям подобных изделий предъявляются особые требования.
Металлическая печь может иметь различный размер и конструкцию
Заготовка и раскрой материала
Изготавливать металлическую конструкцию следует из листовой стали, толщина которой − 1,5-2 мм. Раскрой металла выполняют следующим образом.
| Иллюстрация | Описание действия |
 | Выполняется эскиз будущего изделия. Прорисовывают все детали, и указывается их размер. Подсчитывается суммарная площадь всех элементов определения потребного количества материала. |
 | Все размеры переносятся на металл. Обязательно контролируются прямые углы. |
 | Последовательно отрезаются все элементы будущего изделия. Для резки металл используют болгарку. Убираются заусенцы должным образом. |
Сваривание своими руками банной печи из металла
После того как все элементы будут отрезаны в размер, можно приступать к их соединению. Сваривается банная печь из металла своими руками следующим образом.
| Иллюстрация | Описание действия |
 | Для обеспечения требуемого пространственного расположения деталей относительно друг друга соседние элементы прихватываются, а затем наносится основной шов. |
 | Свариваются все сборочные единицы будущей печи. |
Сборка своими руками отдельных элементов печи для бани из металла в единую конструкцию
После того как основная конструкция будет сварена, делают установку оставшихся элементов в соответствии с чертежом. На печь для бани из металла своими руками устанавливается дымоход, навешиваются дверцы.
На конечном этапе устанавливается дымоход, и навешиваются дверцы
Предлагаем посмотреть фото печей для бани, изготовленных из металла.
1 из 4
Планировка бани: рекомендации.
В начале строительства крайне желательно сделать проект, который должен, в том числе, определить оптимальную площадь постройки.
Считается, что расчётная площадь на 1 человека должна быть примерно 5 кв.м. Таким образом, если предполагаемое количество посетителей бани будет 4 человека, её общая площадь не должна быть меньше 20 кв.м.
Минимальный состав помещений следующий: парилка, моечная, комната отдыха и предбанник
Важно определить наиболее удобное расположение этих помещений относительно друг друга, а также их геометрические размеры
Сначала нужно выполнить несколько схем и чертежей:
— общий план строения; — чертежи каждого помещения в отдельности; — схему устройства фундамента; — схему устройства кровли; — план крепления и выкладки бруса; — план устройства пола и потолка бани; — схему установки печи с учётом её конструкционных особенностей.
Все необходимые чертежи можно выполнить самостоятельно, а также найти во множестве открытых источников. Как правило, бани из бруса имеют похожие проекты и легко можно выбрать наиболее подходящий. При желании и наличии необходимого бюджета, заказать проектирование можно поручить профессиональному архитектору или строителю.
Раствор для кладки печи
Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее (здесь тематичная статья).
Для раствора используется: глина; песок; вода.
Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.
Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.
Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:
- Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
- Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
- Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.
Второй способ:
- Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
- Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
- Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.
Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.
На что следует обратить внимание при монтаже дымохода в бане
Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.
Как выбрать размер и форму дымоотвода
Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.
Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.
Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.
Диаметр трубы
Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:
- цилиндрическая – 1 к 10;
- прямоугольная – 1 к 1,5.
Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.
Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.
Высота дымоотвода
По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.
Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».
Виды
Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.
Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.
Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.
Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.
Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.
Основные отличия данных конструкций от прочих видов:
- универсальная система (возможность подбора разных диаметров);
- легкость обработки дымохода даже с боковым проходом;
- водо- и паронепроницаемость (доступность для печей с каменкой);
- механическая прочность.
Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.
Особенности установки печи в зависимости от материала
По форме, конструкции печи бывают:
- горизонтальные;
- вертикальные;
- цилиндрические;
- прямоугольные.
Делают их из:
- чугуна;
- металла (сталь, железо);
- кирпича.
Отдельные модели оснащают сеткой для камней, баком для нагрева воды.
Чугунная
Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.
Плюсы чугунной печи:
- Длительный срок службы – от 30 и более лет.
- Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
- Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
- Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
- Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
- Чугунная печка отлично впишется в любой дизайн помещения.
Из минусов агрегата:
- Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
- Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.
Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.
Печь будет отлично смотреться в предбаннике, комнате отдыха.
Стальная (железная)
Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.
Плюсы металлических печей:
- Небольшой вес готового изделия ‒ от 80 кг.
- Под многие модели печей не нужно отдельно заливать бетонный фундамент.
- Устанавливаться печь будет просто. Справится с этим и один человек.
- Компактные размеры – она не займет много места.
- Металл быстро нагревается, отдавая тепло, снижается расход топлива.
- Корпус полностью герметичен. Риск утечки угарного газа минимален.
- Доступная цена готовых изделий.
- Печь можно сделать самому.
Из минусов устройства:
- Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
- Сильный нагрев металла пересушивает воздух.
- Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
- Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.
В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.
Кирпичная
Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.
Преимущества классической каменки:
- Долгое сохранение тепла.
- Пожарная безопасность.
- Возможность отапливать большие по площади помещения.
- Вырабатывается мягкий водяной пар.
- Постройка прогревается равномерно и постепенно.
- Материал негорючий, устойчив к перепадам температур.
- Долговечность. Правильно выложенная печь прослужит не одно десятилетие.
Но есть у такой конструкции и минусы:
- Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
- Высокая стоимость материалов и работ.
- Большой вес готового изделия требует заливки надежного фундамента.
Данный материал будет полезен:
- Монтаж фундамента под кирпичную печь
- Какой кирпич для печи лучше выбрать
Нормы безопасного монтажа
При обустройстве печного отопления обязательно нужно соблюдать порядок. Здесь два основных момента. Необходимо обеспечить изоляцией топку, трубу и сам корпус устанавливаемого агрегата, а также выдержать нужное расстояние.
Защита стен, обустройство портала
В котловане выравниваете фундамент бани, а затем приступают к самому строительству. До установки котла можно обложить все окружающие поверхности огнеупорным материалом. Дополнительно следует обеспечить надежную защиту возле топки. Часто выстраивается кладка с небольшим зазором для охлаждения.
Выполнить работу действительно возможно, но главное соблюдать основные принципы и обеспечивать безопасность, комфорт эксплуатации и отличную регулировку температуры.
Виды дымоходов
Для производства дымоходов используются различные материалы. Выбор конкретного варианта зависит от технических и финансовых возможностей. Наиболее часто их делают из:

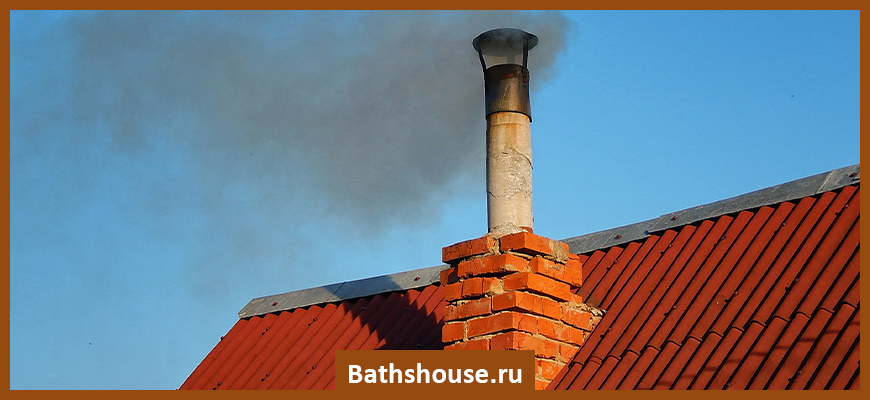

Из кирпича
Кирпич — отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич — негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:
Массивность. Кладка из кирпича имеет тяжёлую массу, что требует наличия прочного бетонного основания бани, глубоко погружённого в грунт.
Несовместимость. Современные бани наиболее часто оборудуют металлическими печами, с которыми кирпичный дымоход несовместим. Чтобы их соединить, вытяжную конструкцию выкладывают отдельно, после чего соединяют с топкой посредством трубоотвода.
Монтаж. Работа с кирпичной кладкой — сложный процесс, требующий определённых навыков
Важно знать, как правильно заделывать швы во избежание просачивания дыма через них. Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала
Тогда вся конструкция получится прочной и функциональной
Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала. Тогда вся конструкция получится прочной и функциональной.

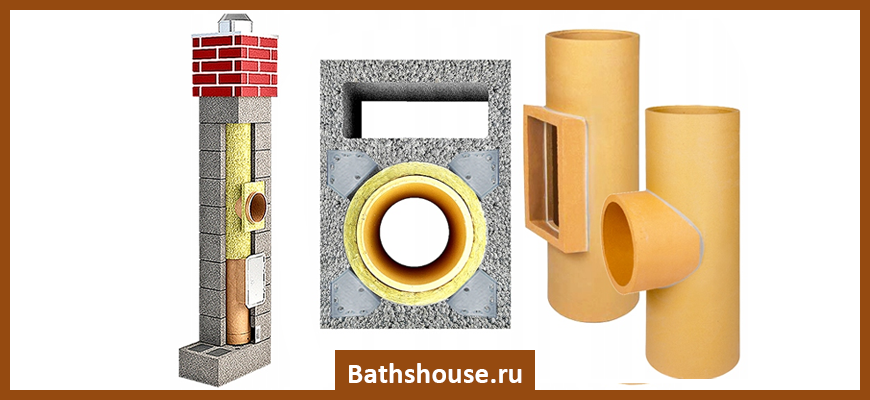

Из керамики
По техническим характеристикам керамика очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности.
Имеются и недостатки:
- относительная дороговизна;
- необходимость заливки фундамента;
- «съедание» полезной площади парилки.
Из стекла
Стекло — универсальный и надёжный вариант. Его жаростойкость и ударопрочность находятся на очень высоком уровне
Однако важно учитывать высокую стоимость материала и работ по его последующей установке
Из асбеста
Дымоходы из асбеста монтируются исключительно снаружи бани, поскольку из материала при нагревании выделяются токсичные вещества. В таком случае установка требует дополнительного использования стальных переходников, соединяющих вытяжку с топкой.
Дешевизна асбеста объясняется его коротким сроком службы. Он быстро впитывает влагу, которая при минусовых температурах имеет свойство к расширению с последующим разрушением всей конструкции. Помимо этого, стенки с лёгкостью накапливают сажу, очищение которой весьма проблематично и губительно для всей системы дымоотведения.
Из стали
Наиболее прочный и практичный материал. Для изготовления дымоходов обычно используют:
1. «Чёрное» железо
С целью экономии можно выбрать «чёрное» железо, являющееся разновидностью стали. Низкая стоимость не лишает материал основных технических опций:
- прочности;
- устойчивости к огню и механическим воздействиям;
- высокого уровня теплоотдачи;
- длительного эксплуатационного срока.
Среди минусов важно отметить:
- тяжёлая масса;
- уязвимость к коррозии;
- сложность монтажа.
2. Нержавеющая сталь
Наиболее дорогостоящий вариант. Однако, благодаря привлекательному внешнему виду, лёгкому весу и неподверженности коррозийным воздействиям, пользуется высоким спросом.

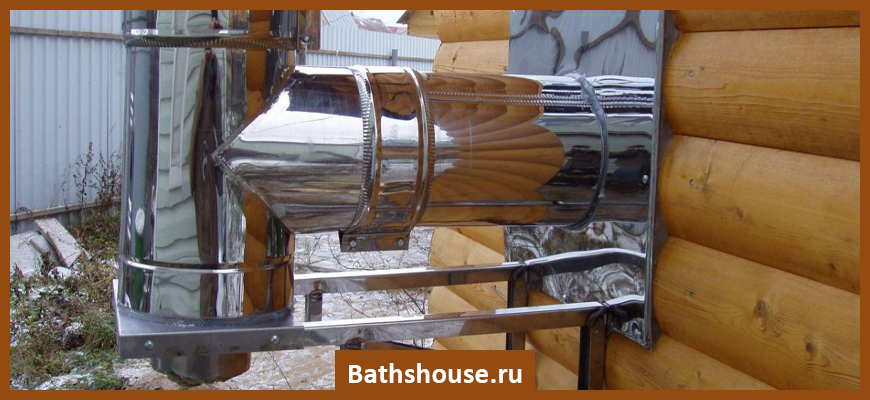

3. Сэндвич-труба
Представляет собой две трубы разного диаметра, вставленных одна в другую. Зазор между ними заполняется изоляцией, устойчивой к высоким температурам. В качестве теплоизоляционного материала могут использоваться керамзит, базальтовая вата, асбест.
Как правильно установить печь в бане
Единых норм как правильно сделать печь в бане нет. Предлагается множество вариантов, среди которых каждый может найти подходящую для себя оптимальную комбинацию. Однако, есть нормы как правильно установить с точки зрения пожарной безопасности и здравого смысла для удобства эксплуатации. Такая конструкция, как банная печь, установку требует простую, но с учетом всех деталей. Отдельно рассматриваются основные вопросы.
В каком месте поставить печку в бане
Правильная установка практически не ограничивает ее местоположение. Есть возможность вынести топку к парилке, коридору или же на улицу. Если планируется установить печь в баню своими руками, то стоит учитывать, как именно это будет реализовываться.
Основной корпус находится у парилки. От него больше всего жара. Устройство печки в бане обеспечивает пар и высокую температуру. Однако, если это деревянная классическая баня, печка в баню должна выходить к холодной зоне. Здесь можно подбросить топливо, при этом рядом расположить зону отдыха и место для дров.
Как установить с выходом на улицу интересуются те, кто топит углем. Не хочется тащить грязь. Однако, подобный метод связан с одним неудобством, приходится выходить и подбрасывать уголь, особенно это дискомфортно зимой.
Иногда организуется установка банной печи, когда топливник выходит парилку. Регулировать можно точно и удобно температуру. Однако, сложность организации хранения дров. Кроме того, подобный метод отнимает пространство, а многие делают парилку небольшой.
Пожарная безопасность при монтаже банной печи
Важно продумать, как правильно установить печь в баню для того, чтобы обеспечить безопасность. Когда анализируется установка металлической печи в бане, необходимо думать не только об ограничениях для топки, но и о самом корпусе, он сильно раскаляется. Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание
Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание
Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание. Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание.
Дополнительно следует изучить, как установить банную печь, чтобы оставить расстояние от стен, от потолка. Стоит учитывать особенности, если помещение деревянное. Можно ближайшие ограждение заизолировать с помощью огнеупорных материалов. Нередко происходит обкладка самой топки с небольшим зазором.
Дополнительно нужно учесть, что расположение в бане должно быть далеко от полок, крючков для шапок и полотенец, стола и стульев, а также от декора. В целом основные правила нужны, чтобы обеспечить безопасность от возгорания.
Монтаж печной трубы в бане
Монтаж обязательно включает монтаж дымохода
Это важно, чтобы разобраться как установить котел в баню и вывести грамотно дым, позволяя обеспечить только лишь чистый пар и приятный для дыхания воздух
Труба обязательно должна быть огнеупорной, ведь она достаточно сильно разогревается. Стоит сразу определить, как правильно поставить печь в бане, а затем смонтировать максимально простой дымоход. Лучше всего, если он будет прямым. Установка котла в бане своими руками и монтаж дымохода подразумевают наличие теплоизоляции. Она обязательно должна соответствовать противопожарным требованиям.
Назначение защитной конструкции
У сетки каменки на трубу имеется иное название – экономайзер.
Потребность в использовании такой конструкции возникает по ряду причин:
- в процессе передвижения дыма по дымоотводу идущее от него тепло отдается трубе, в результате чего она начинает раскаляться, и воздух в помещении парилки пересушивается;
- тепловое излучение может нанести вред коже посетителя бани, а поэтому его желательно уменьшить.
Чтобы обеспечить защиту от неблагоприятных факторов, нужно печной канал накрыть тонким слоем камней. В итоге перегрев трубы существенно уменьшится, тепловое излучение смягчится, а аккумуляция тепла повысится.
Основные критерии кладки
Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.
Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.
Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).
Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.
После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.
Типичные ошибки при возведении дымохода
В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:
- Плохой фундамент или основа
- Неподходящий кирпич
- Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
- Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
- Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
- Допустимое отклонение по вертикали – 30°С на отрезке 2 м.
Печь-буржуйка длительного горения
Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.
Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.
Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.
Основная схема
Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.
Содержит следующие конструктивные элементы:
- Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
- Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
- Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.
Мнение эксперта Левин Дмитрий Константинович
Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.
Как делать дверцу
Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.
Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.
Поворотную рукоятку щеколду легче всего сделать с наружной стороны.
Самодельная система дожига вторичных газов
Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.
Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:
- Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
- Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.
Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.
Виды банных печей
Прежде чем выбирать материал для печи в баню необходимо оценить площадь, которую вы для неё сможете выделить, поскольку кирпичная печь занимает больше места, чем сваренная из металла
Важно понимать, как и где будет размещаться бак для нагрева воды потому, что его можно разместить рядом с топкой или же закрепить на трубе дымохода. Также определённость требуется в выборе конструкции и объёма каменки. Топка печи может располагаться в парилке, а может быть вынесена в предбанник или даже на улицу, что соответственно сохранит чистоту и сбережёт пространство в парильном отделении
Топка печи может располагаться в парилке, а может быть вынесена в предбанник или даже на улицу, что соответственно сохранит чистоту и сбережёт пространство в парильном отделении.
Словом, конструктивных решений много и банные печи бывают следующих видов:
- кирпичная печка требует основательного фундамента, водогрейный бак сваривается и размещается в непосредственном контакте с топкой, каменку располагают рядом с дымоходом;
- цельносварная металлическая печь с каменкой и баком или баком из нержавеющей стали на дымоходе, размещённая полностью в парильном отделении;
- сваренная печь с вынесенной из парилки удлинённой топкой, требует усиленной термоизоляции от деревянных стенок;
- электрические нагревательные печи, не требующие дымоходов, но не исключающие поражения током в условиях повышенной влажности;
- печи с газовым или жидкостным отоплением мало применяются в банях из-за неприятного запаха и повышенного риска взрыва и пожароопасности.
Большей частью, топливом являются дрова, которые обеспечивают достаточную температуру для нагрева воды (без кипячения) и каменки от 300 до 400о С. Для устранения перегрева потолка и кровельных конструкций используются потолочный проходной узел и дымоходы типа сэндвич, которые состоят из двух оцинкованных труб, а между ними расположен теплоизоляционный материал. Сварные печи могут быть изготовлены из трубы подходящего диаметра или из прямоугольных листов с толщиной 4−6 мм и снабжаются дверцами поддувала и топки с ручками из термостойкого покрытия. Изделие также должно опираться на прочные ножки произвольной конструкции, которые не позволяют перегревать полбани.
Важно отметить, что банные печи должны располагаться на достаточном удалении от деревянных стенок. По возможности их необходимо обложить кирпичом и изготовить перила во избежание ожогов
