Теплообменник для банной печи: установка, подключение бака, схема

Установка и подключение

Как смонтировать теплообменник показано на фото №1:

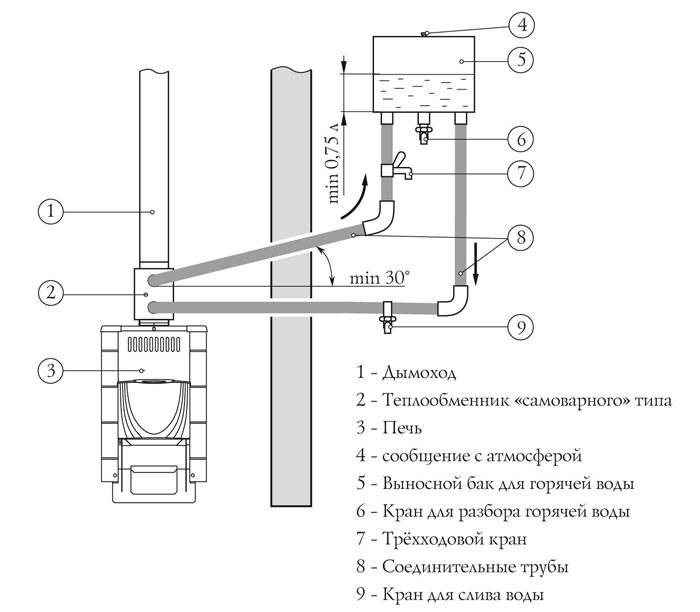

Фото №1 Подключение теплообменника

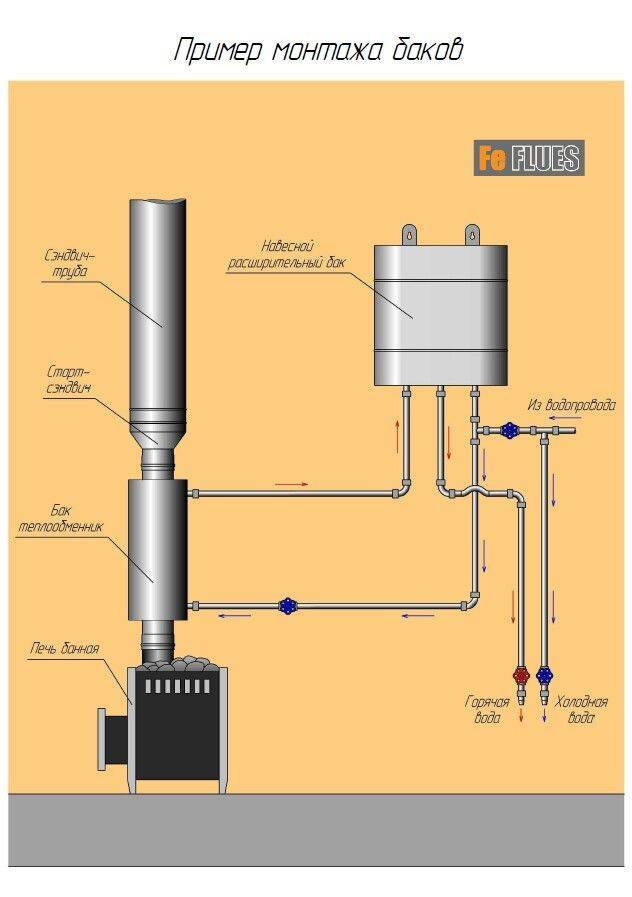

Фото №2 — необходимые уклоны и размеры

Пошаговая инструкция:

Определим подходящее место для выносной емкости. Ее вешают на стене, на 100-300 мм выше теплообменника.
Бак не стоит вешать сразу на стену бани. Сначала дюбелями крепим направляющие — 2-3 деревянных плашки. Затем, уже на них, вешаем бак. Зазор между стеной и емкостью должен быть не менее 20 мм.
Для укрепления конструкции используйте специальные кронштейны, закрепив их под дно емкости. Собирая емкость, не забудьте предусмотреть отверстия, через которые он будет крепиться.
Нам потребуется 4 патрубка: один — на прямую подачу, второй — на обратную подачу, третий — для заполнения холодной водой, четвертый — на потребителя. На третий патрубок поставьте обратный клапан, к четвертому — подключите кран и душ.
С помощью фитингов, подключите оставшиеся 2 патрубка (прямой и обратной подачи) к теплообменнику, используя хорошую медную или стальную гофрированную трубу. Не забудьте уплотнить все соединения.
На линии обратной подачи устанавливаем вентиль, чтобы слить жидкость. Установить его надо таким образом, чтобы он оказался в нижней точке.
Крепим низкий бак с теплообменником на стену печи. Как установить теплообменник на банную печь показано на фото №1, там же показаны и необходимые уклоны (фото №2). Он может быть встроенным. Работы нужно проводить с соблюдением техники безопасности.
С помощью фитингов, подключаем трубопроводы прямой и обратной подачи.

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Что нужно знать о конструкции

Проще всего будет купить встроенный теплообменник в печь еще на моменте постройки и закладки. Но не все столь дальновидны, а многие просто не сталкиваются с такой необходимостью. Но стоит понимать, что если печь уже функционирует, ничего не помещает найти нужный змеевик. Установка не считается сложной, хоть и требует соблюдения некоторых правил.

По тому, как работают теплообменники, можно поделить их на три основных группы:

теплообменник внутри печи;
наружные конструкции, представляющие собой бак у стенки печи;
наружный трубный контур, который нагревается за счет отходящих газов.

Внутренний теплообменник может быть сделанным в виде змеевика или бака – принцип действия тут аналогичный. В любом случае нагревающий элемент устанавливают прямо в топливник. Нужно его монтировать так, чтобы на деталь не попадал огонь, и она не подвергалась действию наиболее высоких температур. Но в то же время ее делают на пути отхода газа. Если конструкция будет установлена правильно, то она прослужит долго, не будет плавиться. Но назвать такой вариант эффективным нельзя, ведь змеевик забирает тепло прямо из печи, то есть понижает ее производительность. Именно поэтому КПД тут составляет всего лишь 50%.

Наружный бак вешают к одной из стен печи. Легче монтажа не найти, однако на этом плюсы практически и заканчиваются. Требуется постоянно добавлять холодную жидкость, а тепло, проходящее сквозь стенки, недостаточное, чтобы обеспечить обогрев парилки.

Наиболее эффективными считаются конструкции для отбора тепла из газов. Они повышают тепло от топлива на 60% и никак не влияют на производительность печи. Здесь бак монтируют прямо на выходе дымоходной трубы. Многие современные типы печек, например, Ермак и Термофор, сделаны именно по такому принципу. К такому баку могут быть присоединены патрубки с выносной, дополнительной емкостью.

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД. Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной

Важно заложить запас мощности на остывание после прогорания топлива. Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ

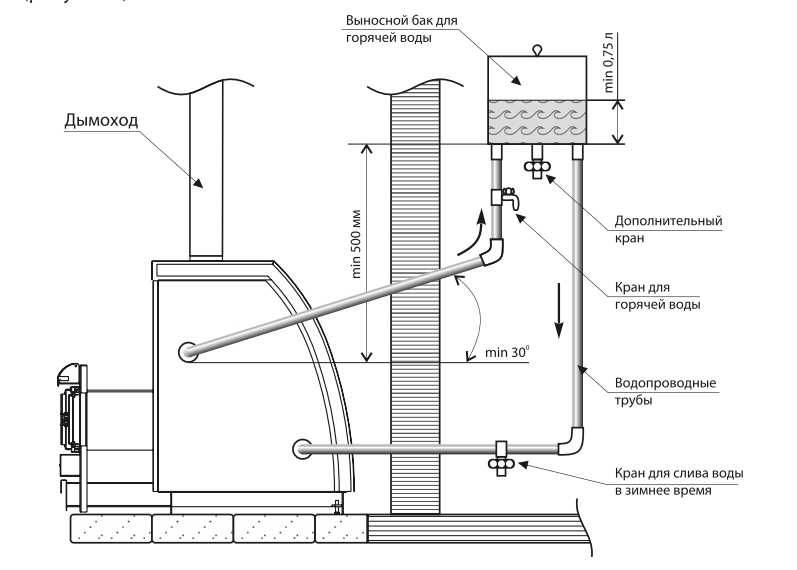

Как подключить теплообменник, если бак находится в парной:

Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Устройство теплообменников для банной дровяной печи

Высокая теплоотдача банных печей, повышенная интенсивность сгорания в них топлива активно используются для размещения в них устройств подогрева воды для проведения помывки.

Теплообменники для бань представляют собой полую герметичную емкость для воды, имеющую форму змеевика (регистра), размещаемую в топке, а также герметичного бака, размещенного на ее стенке или дымоходе.

Прибор нагрева воды циркуляционного типа соединяются системой трубопроводов с накопительным баком горячей воды.

Принцип работы приборов непрямого нагрева воды основывается на циркуляции жидкости в результате ее естественной конвекции.

Справка. Естественная конвекция жидкости возникает, когда низшие слои жидкости нагреваются и становятся легче, поднимаясь наверх, а тяжелые и холодные опускаются, занимая место нагретых.

Для работы открытой системы рециркуляции жидкости (без применения циркуляционного насоса), диаметр труб, предающих воду к накопительному баку, не должен превышать одного дюйма, чтобы обеспечить необходимую скорость циркуляции.

Протяженность труб от теплообменника до накопительной ёмкости не должна превышать 3-х метров. Этой длины часто хватает для выноса накопительного бака из парной в смежную комнату для проведения помывки.

Ёмкость горячей воды, по законам естественной конвекции, устанавливается выше уровня теплообменника.

К оборудованию нагрева воды со стороны входа и выхода привариваются резьбовые патрубки для подключения циркуляционных труб, соединяющих устройство с баком.

Чаще всего используется накопительный стальной бак объемом 60—120 литров, в зависимости от мощности печи.

На накопительную ёмкость устанавливается кран слива для помывки, а на трубу холодной циркуляции воды (нижнюю) кран слива жидкости из системы.

Важно! Специалисты не рекомендуют устанавливать циркуляционный насос в системах подогрева воды банных печей

Виды

Обычно используются следующие виды приборов:

Внутренний. Самый простой вариант, изготавливаемый в виде встроенного в топку печи змеевика, направляемого на активное использование вырабатываемого топливом тепла.
Внешний. Представляет собой резервуар с водой, смонтированный на наружной боковой стенке печи. Высокая температура стенки нагревает бак за счет передачи ему теплового излучения. Этот вариант проще в изготовлении, чем внутренний теплообменник.
Наружный. Устанавливаемый на трубу дымохода бак с водой — это эффективный способ устройства теплообменника, не требующий больших усилий в его установке и не занимающий много места в парной.
Наружный проточный (экономайзер). Представляет собой небольшой проточный нагреватель средней емкости от 5 до 10 л, устанавливаемый на дымоходную трубу и соединенный с накопительным резервуаром системой трубопроводов. Это, пожалуй, лучший теплообменник по его монтажу и использованию.

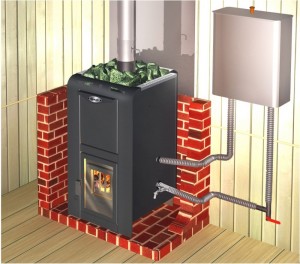

Фото 1. Наружный теплообменник для банной печи. Устройство сделано из нержавеющей стали, надевается на дымоход.

Комбинированные модели. Одновременно включают в конструкцию змеевик, встроенный в топку, и наружную ёмкость с водой, устанавливаемую на трубу дымохода. Оба устройства соединены системой трубопроводов, и имеют отдельный подсоединяемый бак для сбора горячей жидкости.

Из чего их изготавливают

Внутренние теплообменники (регистры) в форме Г-образной решетки производятся из гнутых стальных, чугунных или медных гладкостенных труб диаметром 40—50 мм.

Резервуары для воды изготавливается из раскроенной и сваренной листовой стали с толщиной, превышающей 2,5 мм.

Самый популярный материал для изготовления приборов нагрева воды — нержавеющая сталь, т. к. это недорогой металл с высокой термостойкостью.

Внимание! При изготовлении теплонагревающих устройств этого типа нежелательно использовать оцинкованную сталь, т. к. при температуре выше 200 градусов Цельсия цинк начинает испаряться

при температуре выше 200 градусов Цельсия цинк начинает испаряться.

Недостатки чугунных агрегатов — их хрупкость и вес, а медных — повышенная цена и недостаточная жаропрочность.

Теплообменники

Нагрев воды в бане через теплообменник проще всего осуществить, используя готовые блоки от систем отопления. Теплообменник — самый сложный и ответственный узел. Он размещается в пламени газового котла в бане, в пламени банной печи.

От теплообменника требуется хорошая термостойкость.

Лучший материал — чугун. Отливки из него имеют толстые стенки и служат долго.

Также распространены стальные теплообменники.

Их тоже можно рекомендовать для бани.

По среднесуточному количеству часов эксплуатации баня уступает обычной котельной, или кухонному нагревателю.

Поэтому ее теплообменник вполне может быть стальным с небольшой толщиной стенок. Таким образом, горячая вода в бане через теплообменник будет получаться максимально быстро.

Теплообменник для горячей воды в баню приобретается в комплекте с котлом, печью либо извлекается из отслужившего свой срок оборудования. Источников для получения подобных элементов множество.

Это — газовые водогрейные колонки, одноконтурные и двухконтурные котлы. Конденсаторы холодильников и кондиционеров для теплообменников в пламени не годятся.

Важно! При использовании компонентов от разнородных систем, нужно позаботиться об их конструкционной совместимости и общей герметичности контура. Используете новые переходники и всю соединительную арматуру.

Бак для бани с теплообменником изготавливают из разных материалов

Необходимо обеспечить только совместимость диаметров соединительной арматуры. Комплекты от отопительных сетей подходят оптимально. Также оптимальны комплекты от систем горячего водоснабжения

Бак для бани с теплообменником изготавливают из разных материалов. Необходимо обеспечить только совместимость диаметров соединительной арматуры. Комплекты от отопительных сетей подходят оптимально. Также оптимальны комплекты от систем горячего водоснабжения.

Вместо теплообменника, который ставится в камере сгорания котла или топке печи, можно приобрести теплообменник для бани на трубу. Это специальная конструкция заводского изготовления. По внешнему виду он напоминает обычный бак на трубу, но небольшой емкости. Внутри такого кожуха бака нет.

Информация. Преимущество использования теплообменника на трубу — отсутствие необходимости переделывать конструкцию печи. Недостаток — более низкий КПД, в сравнении с теплообменником в пламени.

Котел для бани

Котлы эффективны в тех регионах, где нет дров. Популярны газовые и твердотопливные варианты. Твердотопливные лучше предпочитать на торфе. В отличие от угольных, они не загрязняют окружающий участок.

С котлами возможно два варианта. Либо выполнить подключение бака к теплообменнику в бане (теплообменник ставится в камере сгорания котла), либо установить бак на самом котле.

Информация. В отличие от печей котлы не собирают из кирпича, а приобретают готовыми. Конструкция с теплообменником облает максимальным КПД, кстати, она может быть реализована и без готового дорогого котла. Об этом рассказано ниже.

Можно использовать самодельные котлы для бани из трубы, но это требует хорошего качества исполнения сварочных работ, что является основной сложностью. Распространен вариант изготовления котла и бака из нержавеющей трубы большого диаметра.

Котлы для бани на дровах с баком выпускаются готовыми. Конструктивно, они устроены также, как и обычная банная печь, и отличаются габаритами. Емкость воды в них обычно больше, а площадь для установки камней для парения — меньше.

Поговорим о правилах монтажа и эксплуатации

Расчет системы

Если вы решили смонтировать систему своими руками, вам придется произвести определенные расчеты. Абсолютно точно рассчитать габариты и объем системы будет затруднительно, да в этом и нет острой необходимости.

К примеру, для обогрева помещения средних размеров достаточно 5 кВт. Такую мощность может обеспечить теплообменник площадью 1 м². Но температура в топке постоянно колеблется, при полном нагреве 1м² обеспечивает до 9 кВт, а уже когда печь затухает, мощность начинает стремительно падать и может опуститься в 5 – 10 раз. Поэтому площадь агрегата берется со значительным запасом, что позволяет выровнять нагрев жидкости.

Конфигурация самого теплообменника может быть различной, среди специалистов здесь нет единого мнения. Одни утверждают, что трубы из нержавеющей стали являются самым оптимальным вариантом, другие отдают предпочтение пластинам или коллекторам состоящих из 2 сопряженных швеллеров.

Подключение системы к душевой кабине.

Советы мо монтажу

Если вы решили собрать систему своими руками, то следует учесть несколько обязательных требований.

Баки следует сваривать из металла толщиной минимум 2,5 мм. Требования к верхнему, большому баку предъявляются минимальные, основное это чтобы он не ржавел и не протекал.
Требования к трубной разводке и самому теплообменнику несколько выше, в прошлом самым популярным материалом для теплообменника был чугун. Действительно материал очень долговечный, не поддается коррозии и долго держит температуру. Но у чугуна есть и серьезные недостатки, он имеет большой вес, что требует обеспечения серьезных креплений. И чугун достаточно долго нагревается.
В данное время большинство специалистов предпочитают собирать систему из нержавеющей стали, цена у нее конечно выше, нежели у чугуна или обычных марок стали поддающихся коррозии, но экономия здесь дороже обойдется в дальнейшем. Для теплообменника самыми оптимальными будут нержавеющие стали марок 08Х17 (430); или 8-12Х18Н10 (304) они обладают оптимальными параметрами теплоотдачи и проходят по всем гигиеническим нормам.
Что касается соединительных труб, то естественно они также должны быть из нержавеющей стали. Приводная труба, с холодной водой, должна изначально выходя из большого бака опускаться несколько ниже уровня теплообменника, в нижней точке монтируется сливной кран и далее под углом от 2˚, до 5˚ поднимается до входа в теплообменник.
Выводная труба, по которой будет горячая вода поступать в большой бак для бани с подогревом, должна выходить из теплообменника, под углом не менее 30˚ проходить через стену и стыковаться с баком.

Простейший теплообменник самоварного типа.

Система рассчитанная исключительно на обогрев помещения.

Не забывайте, что как трубная разводка бани, так и сам теплообменник во всех местах сопряжения должны быть оборудованы специальными термостойкими прокладками, обеспечивающими достаточный демпферный зазор при тепловом расширении металла.

Достоинства и недостатки

При протопке бани не нужно тратить ресурсы на нагрев воды

Бак достаточной емкости обеспечит жильцов подогретой водой для гигиенических процедур и хозяйственных нужд. Жидкость в емкости устраняет проблему сухого воздуха. По сравнению с водогрейными устройствами, работающими на газе или электричестве, преимущество использования бака состоит в отсутствии дополнительного расхода ресурсов. Подсоединение резервуара к печке выручит и в случае временного отключения снабжения магистральными ресурсами.

Минусы баков зависят от материала и типа конструкции. В стальных емкостях вода быстро остывает, чугунные отличаются тяжеловесностью. Монтаж бака на трубе требует специальных навыков. На скорость подогрева влияет толщина стенок изделия.

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Принцип работы системы

Банные печи с теплообменником обязательно должны быть заполнены жидкостью, в нашем случае водой, но, если вы хотите, чтобы использовалась печь для бани с теплообменником для отопления помещений время от времени – антифризом.

Схема работы достаточно примитивна – прогрев осуществляется:

благодаря естественной циркуляции;
с помощью электронасоса.

Схема монтажа

Ниже будут описаны нюансы, с которыми можно столкнуться и которые влияют на КПД устройства:

Специалисты советую устанавливать печь в баню с теплообменником с открытой системой нагрева воды, т.е. без давления;
Наиболее эффективным вариантом нагрева считается система, где протяженность труб не превысит трех метров. Этого достаточно, чтобы поместить бак сразу за стеной парилки бани;
Внутренний диаметр трубы для теплообменника должен быть не меньше 1″, тогда жидкость сможет без труда справиться с сопротивлением и можно не ставить циркуляционный насос.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Какой теплый пол выбрать для бани

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Установка и подключение теплообменника и бака в бане

Чтобы решить проблему, как правильно подключить теплообменник в бане, необходимо изучить инструкцию. Основные положения пошаговых действий обеспечат безопасность установленной конструкции в процессе эксплуатации. Схема подключения теплообменника и резервуара в бане предполагает:

Определить место для установки резервуара с водой. Теплообменник для бани на трубу потребует составления произвольного чертежа.
С помощью дюбелей закрепите планки для размещения бака, чтобы горячий участок не соприкасался со стеной.
Закрепите сборку на вертикальной плоскости крепежными элементами для надежности.
Четыре отрезка трубопровода понадобятся для оснащения емкости. Один для присоединения душа, два для направления движения воды, один закройте клапаном.
Присоедините кран для слива.
Проверьте теплообменник в печи для бани на протечку.

Теплообменник для печи в баню своими руками требует качественной проверки для обеспечения пожаробезопасности. Как правильно проверить все элементы? В этом вопросе помогает изучение принципа работы теплообменника в бане, основанного на подаче теплой жидкости самотеком на выходе сверху.

Что нужно знать об эксплуатации

Купить теплообменник в банную печь необходимо у проверенного временем производителя. Прочитав инструкцию по эксплуатации, убедитесь, что выполняются необходимые условия. Купить теплообменник для печи на дровах можно только в случае исправности всех элементов. Проверьте теплостойкость материалов по указанным техническим характеристикам. При эксплуатации печи с теплообменником на дровах необходимо следить за дымоходами, очищать их от нагара.

Не закрывайте заслонку до полного прогорания топлива в печи с водяным контуром или любой другой модели. Угарный газ быстро наполняет помещение при неисправном оборудовании. Поэтому следите за факторами, влияющими на теплообменник для дровяной печи. Его работа исправна в случае запуска системы с полным баком, исправности составляющих деталей, отсутствия накипи в емкости с водой.

Безопасность при эксплуатации

Установка теплообменника в бане предполагает соблюдение мер предосторожности:

Избегайте крепления труб к стене. Соприкосновение горячих конструкций с поверхностью повышает опасность возгорания предметов.
Следите, чтобы теплообменники для печей всегда были соединены с резервуаром, в котором достаточно воды. Ее отсутствие приводит к образованию накипи, повышает пожароопасность при работе.
Контролируйте работу системы, включающей теплообменник в баню на трубу, проводите осмотр конструкции.
Используйте термостойкие материалы при установке теплообменника для банной печи со встраиваемыми деталями, обеспечивающими работу системы.

Чтобы теплообменник в печь купить в исправном состоянии, требуется проверить наличие сопроводительной документации, сертификата, с указанием технических характеристик устройства.

Выносной с теплообменником

Нагрев воды в бане с помощью теплообменника отличается высокой эффективностью. Именно этот способ используется в котельных любого масштаба. Теплообменник расположен в пламени печи. По нему циркулирует вода, такой нагрев воды — самый эффективный их всех возможных. Единственное, что ограничивает использование этой системы для бань, это ее сложность и вытекающая отсюда дороговизна.

Преимущества

Выносной бак для горячей воды в баню ставится в любом удобном месте. Тепло к нему передается по циркуляционным трубам, если используется печь или котел. Выносные баки оптимально подходят и для электрических нагревателей.

В сравнении с баком прямо на печи, тепло к выносному баку передается более сложным путем. Длина труб может составлять несколько метров. Конечно, это вызывает дополнительные теплопотери, но и обеспечивает многие преимущества:

Если бак выносной, то для нагрева воды обязательно используется высокоэффективный теплообменник;
Место для монтажа может быть любым, можно установить емкости большого объема;
Монтаж удобно проводить на высоте, например, на чердаке бани для потолочного душа.

Что нужно знать об эксплуатации аппарата

Не менее ответственным занятием является выбор печи, оснащенной подобным устройством. Рассматривая различные модели, необходимо быть предельно внимательным, чтобы не пропустить мельчайших нюансов. Предлагаем ознакомиться с основными правилами, определяющими безопасность эксплуатации устройств:

Крепление за счет подвижных соединений компенсирует температурную деформацию и изменение размеров узлов аппарата во время их нагрева.
Полезная мощность является важным показателем, который должен учитываться при проведении всех необходимых расчетов.
Желательно, чтобы габариты теплообменника соответствовали характеристикам печи. На выполнение функций устройства должна отдаваться лишь десятая часть всего тепла, вырабатываемого в отопительном агрегате.
Необходимо, чтобы выносной бак вмещал в себя столько воды, сколько может нагреться буквально за два часа с момента растопки печи.
Все уплотнители, устанавливаемые в местах соединения элементов системы, должны быть изготовлены из материалов, устойчивых к воздействию высокой температуры.

Основных требований немного, но их соблюдение является обязательным при установке и эксплуатации аппарата. Это способствует значительному повышению долговечности устройства.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Бак для бани на трубу – преимущества применения

Перед всеми, кто строит свою баню, встает вопрос, а как нагревать воду? Конечно, можно не озадачиваться таким вопросом, поставив просто бочку с водой в парную. Банька топится – вода греется. Так поступали наши предки. Зимой бочку наполняли снегом, а потом мылись талой водичкой.

Но прогресс идет вперед, да и современным снегом в окрестностях мегаполисов не стоит умываться, не та сейчас экология. Разве что в глухой сибирской тайге еще можно набрать чистого снежка.

Какие варианты можно предложить сейчас застройщику, как сделать процесс мытья в бане комфортным и удобным? Об этом и пойдет речь в статье.

Теплообменник для банной печи

Установка и подключение

Четвертый этап: подключение агрегата к газопроводу

Что нужно знать о конструкции

Правила установки теплообменника на банную печь

Устройство теплообменников для банной дровяной печи
