Основные элементы банной печи
Металлическая печь для бани собирается из таких элементов, как:
- основная топка;
- резервуар для сбора образующейся золы — зольник;
- проходная топочная труба, выведенная в соседнее помещение (при необходимости);
- дожигающая система;
- бак емкостью 120 л или более;
- пароотводящая труба;
- вводная труба для подачи воды;
- входное отверстие для установки душа (по желанию);
- защитный экран (кожух);
- резервуар для экстренного нагревания воды;
- кран и вентиль для воды;
- система дымоходных труб;
- запирающаяся дверка для топки;
- колосниковая решетка.
Обязательно понадобится совок и специальное ведро для удаления золы, сажи и других продуктов горения.
Общие сведения о металлических печах
Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.
Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.
Из чего состоит печь
Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.
Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр – 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.
Особенности конструкции современных металлических банных печей
Наиболее простой и распространенный вариант печного устройства для бани – это печка-буржуйка. Буржуйку проще всего изготовить самостоятельно, ведь ее конструкция состоит из простейших элементов: металлического ящика, встроенной в него дверцы и трубы. Однако у данного варианта самодельной печки есть существенный минус – буржуйки требуют большого расхода топлива.
Экономичной в расходе горючего материала окажется более современная конструкция – печь, сваренная из листового металла (железа). Толщина железного листа составляет не более пяти миллиметров, и потому устройство будет обладать хорошей способностью, проводить тепло и быстро разогреваться. В конструкции предусмотрена отдельная камера для засыпки горючего материала. Такую печь можно также оснастить дополнительным баком для подогрева воды и обложить кирпичом, чтобы снизить риски возникновения пожара.
С изготовлением такой печки придется повозиться, но оно того стоит – вы сэкономите не только на топливе, но и на фундаменте, так как при установке описанного устройства нет нужды обустраивать в целях противопожарной безопасности высокое основание. Будет достаточно положить в качестве базы цементную плиту и отделать ее кафелем или огнеупорным кирпичом.
Выбор материала
Устройство печи для бани необходимо начинать с подбора материала. Для этого можно использовать листовую сталь толщиной не менее 5 миллиметров. Металл толщиной 3-4 мм тоже подойдет, но при нагреве он может выгибаться, что эстетически будет выглядеть не очень привлекательно. Из листового металла можно сварить корпус кубической формы или в форме параллелепипеда. Сварить что-либо оригинальное будет, пожалуй, трудно.
Лучше всего для корпуса банной печи использовать отрезок стальной трубы диаметром 500-600 мм и длиной около 1,5 метра. Толщина стенок, в этом случае, может быть меньше толщины листового металла, так как сама труба обладает большей пространственной жесткостью. Теплоотдача круглой печи при равном объеме топки будет больше, то есть можно рациональнее использовать пространство внутри бани.
Для дымохода в бане можно применить стальную трубу диаметром 100-150 мм. Длина ее подбирается в зависимости от конструкции бани. Необходимо учесть, что возвышение дымохода над кровлей из сгораемого материала не может быть меньше 1 метра.
Для возможности перекрывания печи после окончания топки, необходимо приобрести задвижку подходящих размеров, которая будет вварена в дымоход.
Еще понадобятся несколько петель или крючков, по количеству дверец в печке. Дверец может быть несколько, в зависимости от конструктивного решения печи. Об этом будет рассказано отдельно. Торцы корпуса печки делают из листовой стали.
Разновидности металлических печей
Самый простой вариант печи из металла — это обычная буржуйка. Она состоит из кожуха с дверцей и ножками, внутри которого установлена решетка. На ней и сжигаются дрова. Как и у всех печей, наличие дымохода обязательно. Скажем прямо — это не самый лучший вариант, хотя он греет помещение бани отлично. Но при этом потребляет слишком много топлива. Вы просто не будете успевать подбрасывать дровишки в пасть буржуйки, чтобы поддерживать в бане требуемую температуру. Многие говорят, что это вообще пережиток прошлого.
Но давайте не будем сразу списывать этот образец, который верой и правдой обслуживал бани на протяжении многих лет. Сегодня современные кулибины предлагают усовершенствованную буржуйку, которую относят к категории печей длительного горения.
Что же изменилось внутри самой конструкции?
- Во-первых, ее топочную камеру разделили горизонтальной перегородкой на две части. В нижней сгорают дрова, а в верхней — топочные газы. Они проходят по каналу, оставленному сбоку в виде зазора между перегородкой и вертикальной стенкой прибора.
- Во-вторых, дрова укладываются плотно друг к другу, чтобы они сгорали при меньшем количестве кислорода.
- В-третьих, устанавливаются специальные каналы, по которым свежий воздух поступает во вторую камеру сгорания.
И все же эти печи из металла не самые экономичные. Да и КПД у них не очень высокий. Поэтому предлагаем другие виды изделий.
Традиционные металлические самодельные печи — это своеобразные конструкции, в которых есть место и топке, и плоскостям нагрева, и каменке, и баку с водой. То есть должен быть полный комплект, который обеспечит баню не только теплом, но и горячей водой. Кстати, о баке с водой. Его объем может быть разным, но мастера говорят о том, что для небольших банных помещений с небольшой печкой из металла оптимальный вариант — это 60–70 литров.
Правда, есть два очень важных предупреждения:
- Банная металлическая печь должна изготавливаться из листового железа толщиной минимум 4 мм. Можно изготовить ее и из трубы.
- Она должна обязательно обкладываться кирпичом. Это увеличит безопасность конструкции и создаст условия для равномерного распределения тепла по всему помещению.

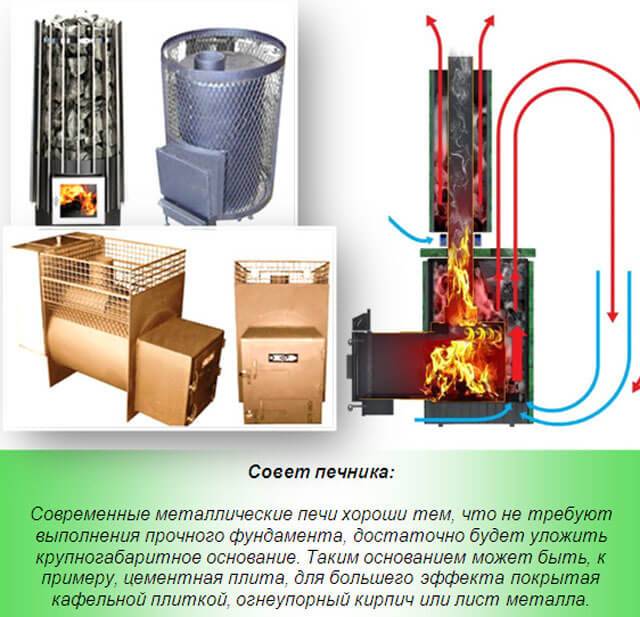

Внимание! Одно из самых больших достоинств самодельных печей из металла — это отсутствие необходимости устройства большого и прочного основания. Вариантов основания много
К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа
К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа.
Типы конструкций
Металлическая печь для бани
Самодельные металлические печи по своей конструкции делятся на три основных типа:
Чем они отличаются друг от друга? В первом случае это простая модель, корпус которой снаружи и изнутри облицовывается огнеупорным кирпичом. Безусловно, это дорогой вариант, поэтому многие используют для облицовки обычный красный кирпич. Кстати, кирпичи крепятся к стенкам агрегата и между собой специальной проволокой. Посредине печи внутри устанавливается решетка, на которую накладывают камни.
Второй вариант более простой. Для этого печку по всему периметру отделывают металлической решеткой так, чтобы между стенками прибора и решетки оставался достаточно внушительный зазор. В него и засыпают камни.
Комбинированный вариант самый сложный. Для этого каменку устраивают поверх котла, для чего сооружается дополнительная прочная конструкция. Это усложняет агрегат и увеличивает его стоимость. Но работает он гораздо эффективнее за счет установки дополнительных элементов отдачи тепловой энергии.
Типы топлива
В этой категории всего лишь три группы изделий:
- Печи электрические. В их комплектацию входят металлический корпус и ТЭН. Требование — хорошая изоляция клемм и мест подключения.
- Газовые. В их составе кроме корпуса есть горелка, подающая топливо в топку. Специалисты рекомендуют установить блок безопасности в виде несложной автоматической системы контроля. К примеру, терморегулятор, датчик температуры и датчик пламени. Последний особенно важен — он будет контролировать подачу газа. При затухании пламени он даст команду клапану, который перекроет газовую трубную магистраль.
- Дровяные. Это самые простые конструкции, в которых не используются подводящие сети энергоносителей. К ним, кстати, относятся и буржуйки.

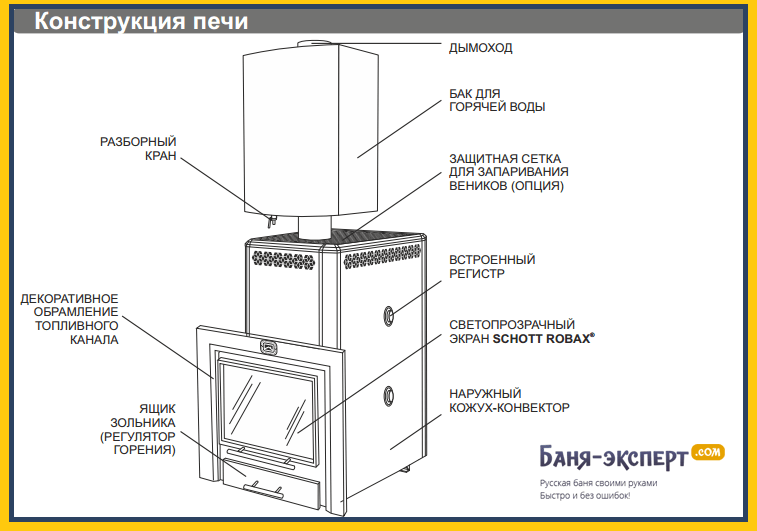

Конструкция самодельной банной печи
Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:
- топка;
- каменка;
- емкость с водой;
- дымоход.
В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями – колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник – металлический поддон для золы.
Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями – каменку. Для поливания камней водой каменка снабжена отдельной дверцей.
Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.
Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.
Нужен ли шибер в банной печи
Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.
Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.
Выдвижной шибер для печи вставляется в пазы дымохода
Поворотный шибер выглядит как пластина, которая поворачивается по оси.
При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается
Выбор формы для банной печи из металла
Начинающие мастера могут подумать, что сильно заострять внимание на форме не стоит. В действительности от конфигурации печного оборудования зависит его производительность, а также удобство в эксплуатации. В зависимости от варианта исполнения выделяются несколько видов печных агрегатов:
В зависимости от варианта исполнения выделяются несколько видов печных агрегатов:
- цилиндрические;
- горизонтальные;
- фигурные;
- прямоугольные.
Именно последний вид чаще всего можно встретить в банях. Особенностью такой печной конструкции является наличие угловых зон, которые в процессе работы печки из металла подвергаются минимальному накалу.
По этой причине владельцы считают, что именно прямоугольная форма лучше всего сохраняет каркас печи. От формы отопительного устройства для бани зависит и равномерность его нагревания, а также парной.
Если в конструкции печного оборудования имеется элемент, способный нагреваться до критических температур, то он в процессе своей работы может поддерживать высокую температуру нагрева и других элементов. В результате можно добиться равномерного обогрева помещения, поддерживая баланс тепловых потоков.
От того, насколько равномерно будет нагреваться конструкция, зависит её механическая устойчивость. Хуже всего с воздействием высоких температур справляются печи из металла круглой и цилиндрической формы, поэтому такие устройства обязательно должны иметь более плотные стенки. По этому параметру прямоугольные печи их превосходят, поскольку у них имеются холодные углы.
Варианты печного сооружения, выполненного своими руками
Человек уже давно изготавливает печи из металла для бани, и за это время домашним мастерам удалось создать множество различных вариантов.

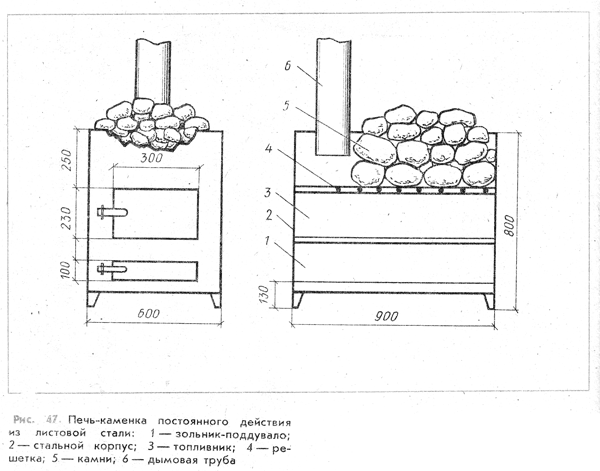

Самая простая конструкция выглядит в виде металлической печи-каменки, изготовленной из железной бочки. Делается она довольно просто — нужно взять ненужную бочку, срезать у неё дно и крышку, в результате чего должен получиться цилиндр. В него необходимо наполовину объёма уложить кирпичи, но не в хаотичном порядке, а на ребро.
Поверх них устанавливается колосниковая решётка. Остальное пространство бочки заполняют камнями, но не более, чем на 2/3 объёма. Затем из самодельной печи необходимо вывести дымоход и установить крышку. Но при всей простоте изготовления пользоваться такой печью будет очень неудобно.
Если баня небольшая по своей площади, то в ней можно установить столь же компактную печь-каменку, выполненную из листовой стали. Для сооружения её внутренней поверхности используют обычный кирпич. Однако, на каждом участке толщина стенок должна быть разной — для топки она должна составлять полкирпича, а для дымохода — одну четверть.
Подобные конструкции не только простые в изготовлении, но и удобные в работе. К тому же они весьма экономичные, поскольку способны прогревать парную при небольшом расходе топлива. В результате по прошествии довольно небольшого времени работы печи в помещении легко создаётся комфортный температурный режим.
Как сделать печь для бани из металла
Печка в настоящей русской баньке должна быть экономичной и выделять здоровое тепло. По этим критериям дровяные отопители выигрывают у электрических и газовых теплогенераторов. Но есть и третий, не менее важный плюс: сделать металлическую печь для бани вы можете своими руками при условии, что неплохо владеете электросваркой. Кирпичный вариант обогревателя тоже хорош, но не всем доступен из-за цены материалов и сложностей кладки в готовом помещении парной. Так что выбирайте самодельный агрегат из предложенных в нашей публикации моделей и приступайте к изготовлению, пользуясь пошаговой инструкцией и чертежами.
Печь из листового материала
В этом случае вариантов будет масса. Проектировать можно под конкретные условия. Мы рассмотрим одну конструкцию, которую вы сможете подгонять под свои условия.
- Из листового металла в 8 мм вырезаются заготовки. Пять размером 60×40 см, еще две – 40×40 см.
- К днищу приставляется одна стенка. Она фиксируется при помощи сварочного аппарата несколькими прихватками. Металлическим угольником подгоняется угол под 90°. Приставляется задняя стенка 40×40 см и прихватывается к днищу и боковой стенке. Еще раз проверяется угол, если все соответствует, тогда можно хорошо проварить все швы.
- Следующим шагом будет крепление еще одной боковой стенки.
- С внутренней стороны на боках, на высоте 15 см, крепится два уголка 3×3 см. Они необязательно должны проходить через всю длину. Их цель – полочка для внутренней перегородки, так ее удобнее монтировать. Она укладывается на подставки и проваривается по всему периметру.
- В ней делается вырез 20×30. На него наваривается готовый колосник или делается из круглой арматуры.
- Закрепляется и проваривается верхняя часть конструкции.
- На расстоянии 5‒7 см от задней стенки в верхнем торце делается вырез под патрубок для дымохода. Он вставляется на свое место и проваривается по окружности.
- Монтируется лицевая стенка. В ней делается вырез 20×20 см под дверцу для загрузки поленьев. Ниже там, где находится отсек для сборки золы, изготавливается окошко размером 20×10 см. Под него изготавливается совок таких же размеров. Он будет регулятором тяги, а также позволит быстро чистить печку после протопки.
- Чтобы организовать каменку, необходимо сверху еще наварить бортики. Их высота будет зависеть от того, сколько голышей необходимо разместить.
- Бак для воды можно приварить к одной из боковых стенок. Он изготавливается по принципу, как описано для предыдущего варианта.
Размещение печи в парилке
Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:
- Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
- Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
- Если топка выносится в соседнее помещение – проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
- Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.
Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.
После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.
Из чего делаются металлические печи для бани
Для металлической печи в баню, изготовленной своими руками, потребуется:
- 8-миллиметровый лист низкоуглеродистой конструкционной стали;
- отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
- пруток или арматура диаметром 12-16 мм – 6 метров;
- колосник;
- дымоходная труба;
- вентиль ½ дюйма с длинной рукояткой.
Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:
- угловая шлифмашина;
- набор ручного слесарного инструмента;
- сварочный аппарат;
- диски отрезные и шлифовочные.
При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

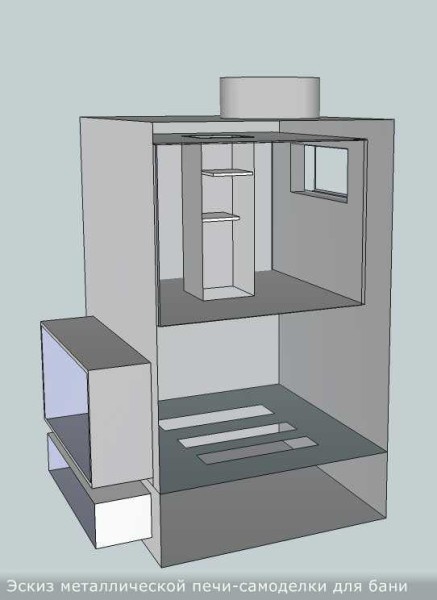

Проект самодельной металлической банной печи
Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.
Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

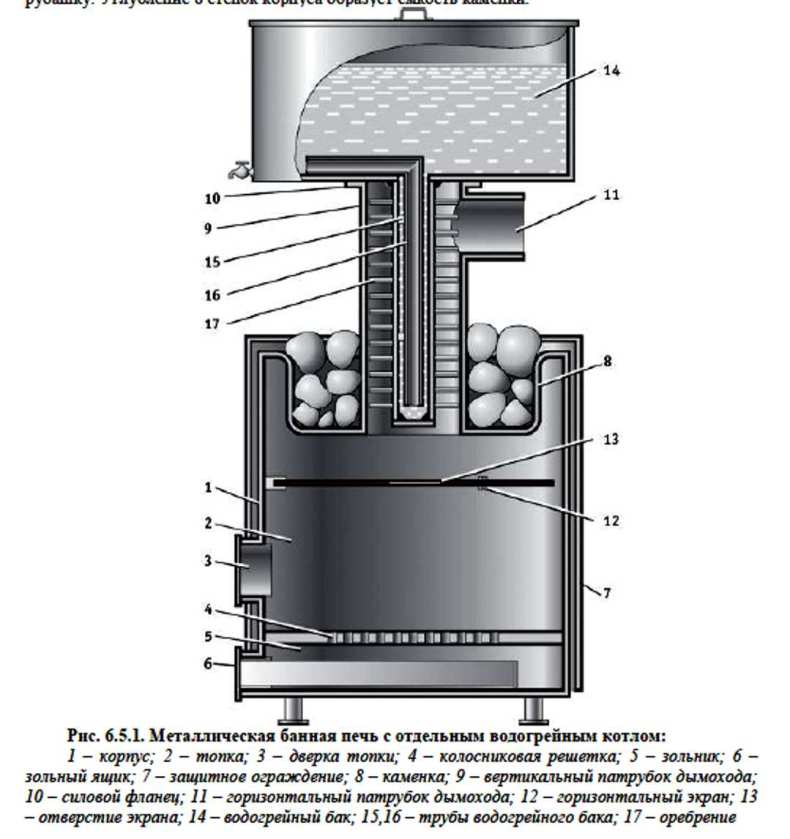

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».
К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.
Такое простое устройство помогает справиться с двумя проблемами. Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.
Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.
Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.
Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.
Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.
Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.
Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.
Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.
По мнению одних, влажность можно регулировать открыванием крышки бака. Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.
Изготавливаем печь в сауну
Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.
Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.
Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло. Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.
Возможные сложности
Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.
Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.
Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.
При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.
Декоративная отделка
Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.
Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.
Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.
Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.
Изготовление топки печи
В основном дверцы покупают предварительно и уже в готовом виде. Так как сделать их самостоятельно очень сложно. Также приобретают и решетки. Для создания самой топки понадобится труба, длина которой должна быть не менее 2 метров.
Параметры толщины допускаются от 5 мм, но лучше ставить все-таки 10 мм, так как и надежнее и дольше прослужит. Ее разделяют на две части.
Далее непосредственно в самой трубе прорезается небольшой отверстие. Ширина его будет 0,2 м, длина — 0,5 м. После чего с помощью сварочного аппарата прикрепляется пластина из металла, на которой будет располагаться колосник. Его желательно купить заранее.

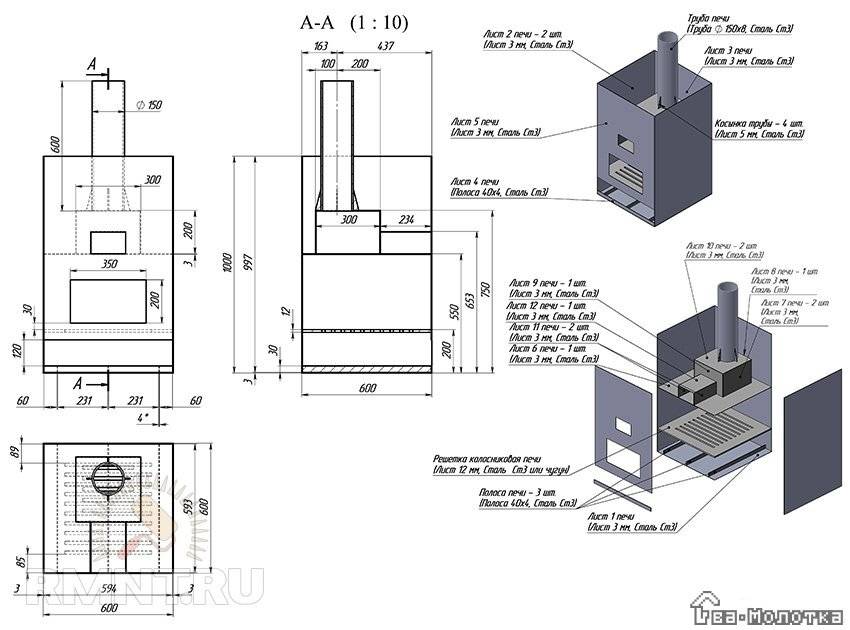

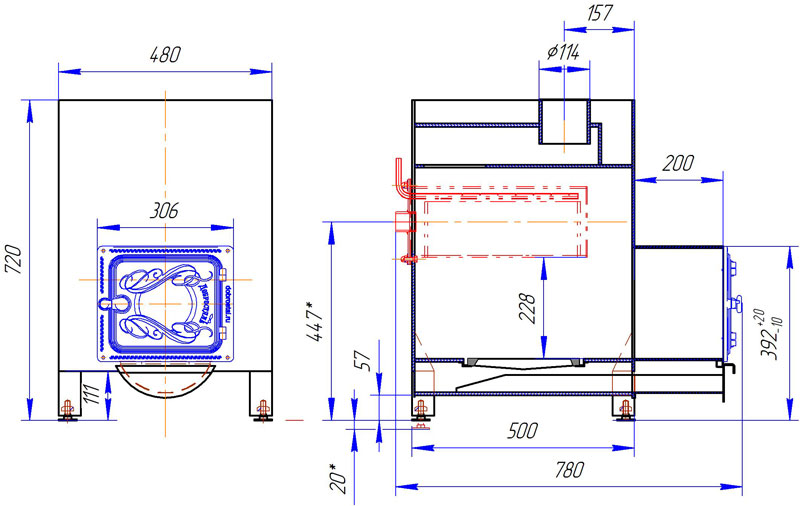

Чертежи и схемы металлических печей
Чтобы самостоятельно изготовить простые конструкции банных печей из металла, потребуются рабочие схемы и чертежи, которые можно найти на специализированных ресурсах или заказать у специалистов. Ниже представлены доступные чертежи и проекты по созданию металлических печей.
Конечно же, самостоятельное изготовление металлической каменки для бани – сложное и ответственное мероприятие, особенно для новичков. Но, обладая минимальными навыками раскроя металла и проведения сварочных работ, можно по доступному чертежу собрать практичную и надежную конструкцию отопительной печи.
