Зачем нужен дренаж
Прежде чем наслаждаться отдыхом на природе, владельцу земельного участка необходимо приложить немало усилий для его благоустройства. Большое количество земельных наделов за городской чертой характеризуются переувлажнением почвы.
Чтобы избавиться от лишней влажности на участке, создают дренажную конструкцию, представляющую собой искусственно проложенный в почве сток воды, состоящий из системы каналов или трубопроводов. Попав в них, вода перемещается в сторону накопительных специально оборудованных колодцев и резервуаров, или выводится за пределы придомовой территории.
На практике владельца участка должен насторожить ряд признаков наличия избыточной влаги, которые свидетельствуют о необходимости обустроить дренаж:
- на участке большое количество влаголюбивых растений;
- периодическое появление или постоянное наличие в подвалах и погребах построек грунтовых вод;
- образование после дождя плохо подсыхающих луж.
Но как показывает практика, отсутствие вышеназванных признаков не свидетельствует о том, что не существует проблем с переувлажнением и о том, что они не появятся в дальнейшем. Оптимальным решением может стать консультация специалиста, который определит степень увлажнения почвы на местности и необходимость проведения дренажных работ.
Для чего нужен дренаж?
Каждый, кто построил дом на переувлажненном участке, испытывает проблемы с обустройством своей территории. Наличие лишней влаги в почве способно погубить растения и дать неравномерную усадку дома. В таком случае необходимо делать дренаж. Это не только позволит осушить территорию, но и отвести воду от фундамента дома
Если нет уверенности в целесообразности создания подобной конструкции, следует принять во внимание некоторые нюансы

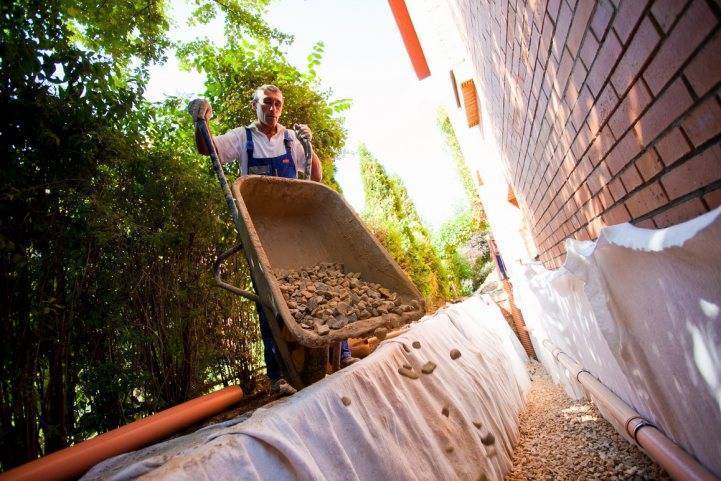

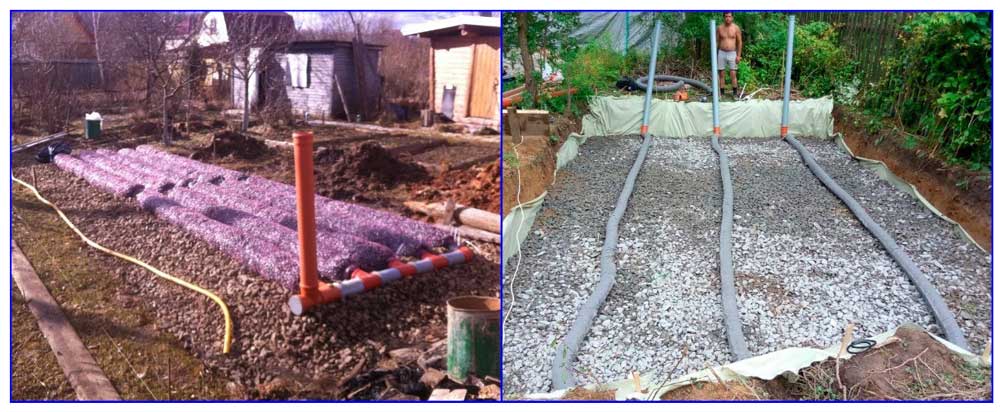

Укладка дренажной системы
Дренажная система необходима, если:
- в сооружении будет подвал;
- участок для строительства заболочен;
- на территории тяжелые грунты;
- лужи после дождя плохо высыхают;
- планируется дизайнерское изменение рельефа местности;
- много влаголюбивых растений на участке;
- в погребах и подвалах соседей периодически появляется вода.
Хотя даже отсутствие всех этих показателей не может гарантировать того, что проблем с переувлажнением не будет.
Основные материалы для изготовления дренажных труб
Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.
Материал труб может быть различным
ПВХ
Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.
К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.
Пример дренажной системы из ПВХ
ПНД
Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:
- Способны прослужить 50 лет;
- Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
- Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
- Позволяют сформировать дренаж любой протяженности и конфигурации;
- Отличаются хорошей пропускной способностью;
- Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.
Дрены из ПНД обладают высокой пропускной способностью
Керамические
Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.
Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.

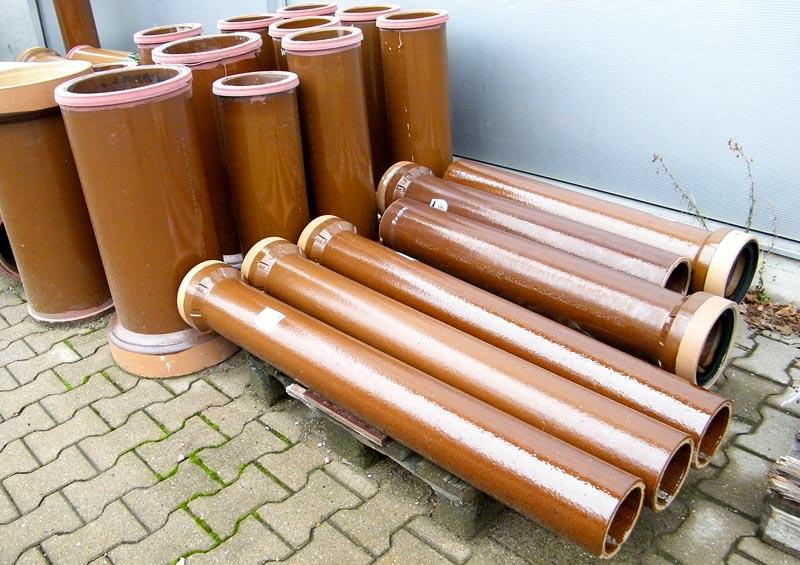

Изделия из керамики используются редко
Полипропилен
Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.
Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.
Полипропиленовые дрены соединяются с помощью специального оборудования
Трубы с кокосовой обмоткой
Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.
К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.
Кокосовая обмотка – качественный фильтр
Хризотилцементные (асбестоцементные)
Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:
- Способны долго прослужить;
- Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
- Легко монтируются;
- Доступны;
- Обладают оптимальной проходимостью.
К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.
Хризотилцементные работают всей поверхностью
Общие сведения
Понятие
Дренажные трубы или дрены – это изделия, которые изготавливаются из высокопрочного сырья, предназначающиеся для сбора и отвода лишней воды с целью осушения территории.
Задачи
Роль дренажной системы на приусадебном участке сложно переоценить, поскольку от неё зависит не только комфортное проживание, но и цельность конструкции, плодородность почвы и т. д. Чтобы комплекс, отводящий воду, справлялся со своим предназначением, надо приобрести высококачественные дренажные трубы.
Не стоит экономить денежные средства на дренах, потому что потом можно очень сильно пожалеть. Почему? Хотя бы, потому что они не будут выполнять возложенные на них задачи. А это чревато негативными последствиями. Итак, какова роль дренажных труб? Качественные изделия:
- защищают всю дренажную систему от пагубного воздействия факторов окружающей среды;
- не выходят из строя при больших нагрузках;
- не затрудняют работу всего комплекса водоотвода;
- не меняют химический состав грунта;
- не нарушают микрофлору почвы;
- стабильно собирают и отводят излишнюю влагу, тем самым, оберегая конструкцию здания от промерзания стен, сырости, образования плесени и грибков, затопления подвала;
- противостоят губительному влиянию климатических, биологических, механических, термических и химических факторов.
Таким образом, надёжность конструкции зависит не только от сырья, из которого она возводилась, и высококачественной работы специалистов, но и от наличия прочных и надёжных дрен.
Полипропиленовые трубы
Большой спрос на трубы из полипропилена обусловлен наличие большого количества преимуществ. В частности речь идет о следующем:
- Длительный эксплуатационный период и высокая устойчивость.
- Возможность работы в условиях высоких нагрузок и сильного напора в системе.
- Незначительная масса изделий, существенно упрощающая их сборку и транспортировку.
- Благодаря гладкой внутренней поверхности происходит практически полное самоочищение труб.
- Низкая степень засорения и заиливания.
- Соединение труб выполняется посредством термической сварки, благодаря чему образуется прочная монолитная конструкция.
- Идеальное соотношение цены и качества.

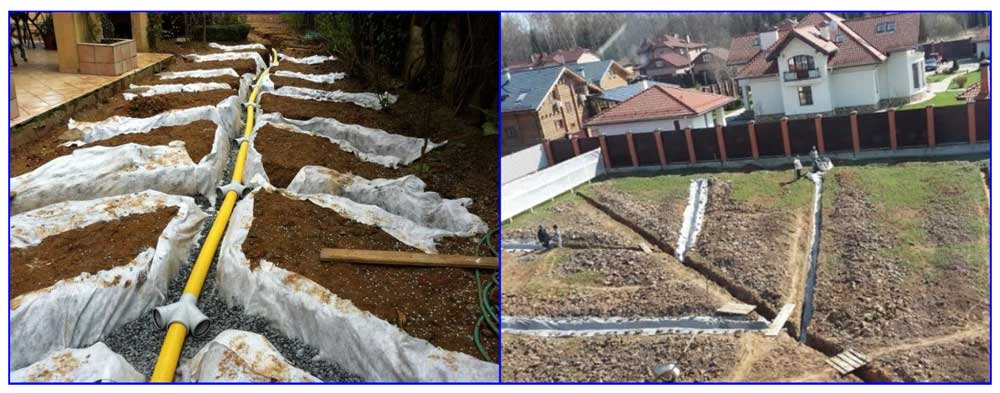

Как грамотно сделать дренаж на участке
Дренажные траншеи должны быть обустроены таким образом, чтобы они сводились с основной трубе стока. Вывод грунтовых вод обустраивается в сторону расположение кювета.

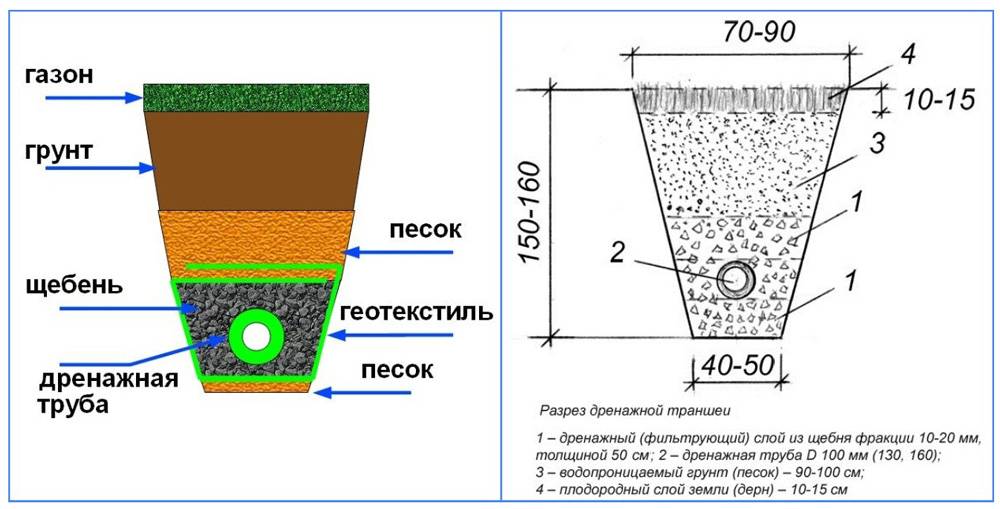

Труба сверху засыпается щебнем, его слой должен составлять 20 сантиметров.
Если предполагается направить водосток в противоположную сторону от улицы, то в этом случае нужно вкапать емкость в грунт.
На обустройство дренажной системы уходит много времени и различных материалов, по этой причине возрастает стоимость проведения этой работы. Но исключать строительство этой системы никак нельзя, так как это может отрицательно сказаться на фундаменте.

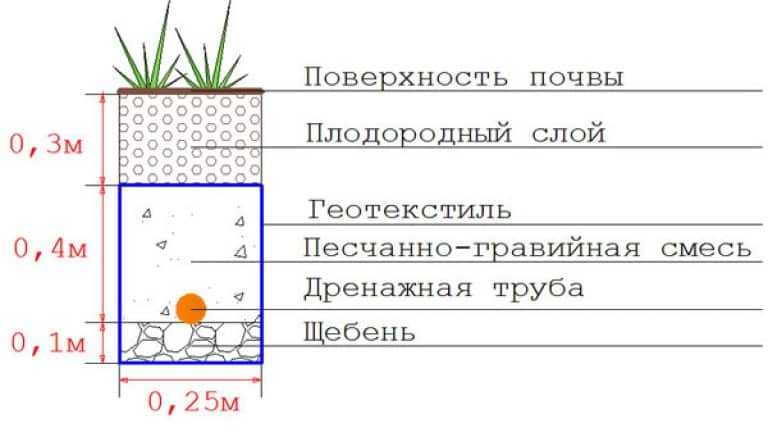

Пример проекта
Чтобы понять, во сколько обойдется обустройство дренажной системы на участке, рассмотрим пример проекта, который предлагают специализированные компании.
Сюда входит:

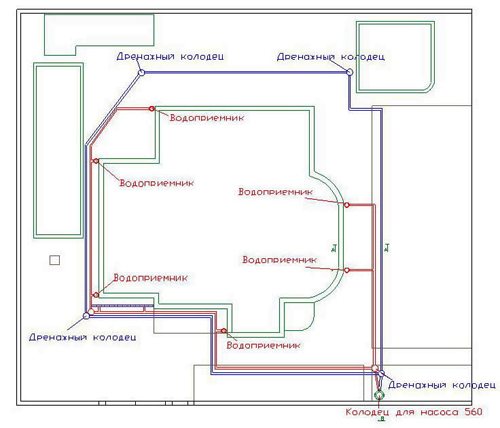

Проект дренажа
- дренаж участка;
- обустройство траншеи средней глубиной 1 метр;
- укладка трубы диаметром 110 мм;
- обмотка трубы геотканью;
- укладка слоя песка высотой около 15 см;
- слой щебня 40 см;
- засыпка гравием трубы в геотекстиле;
- обратная засыпка грунтом.

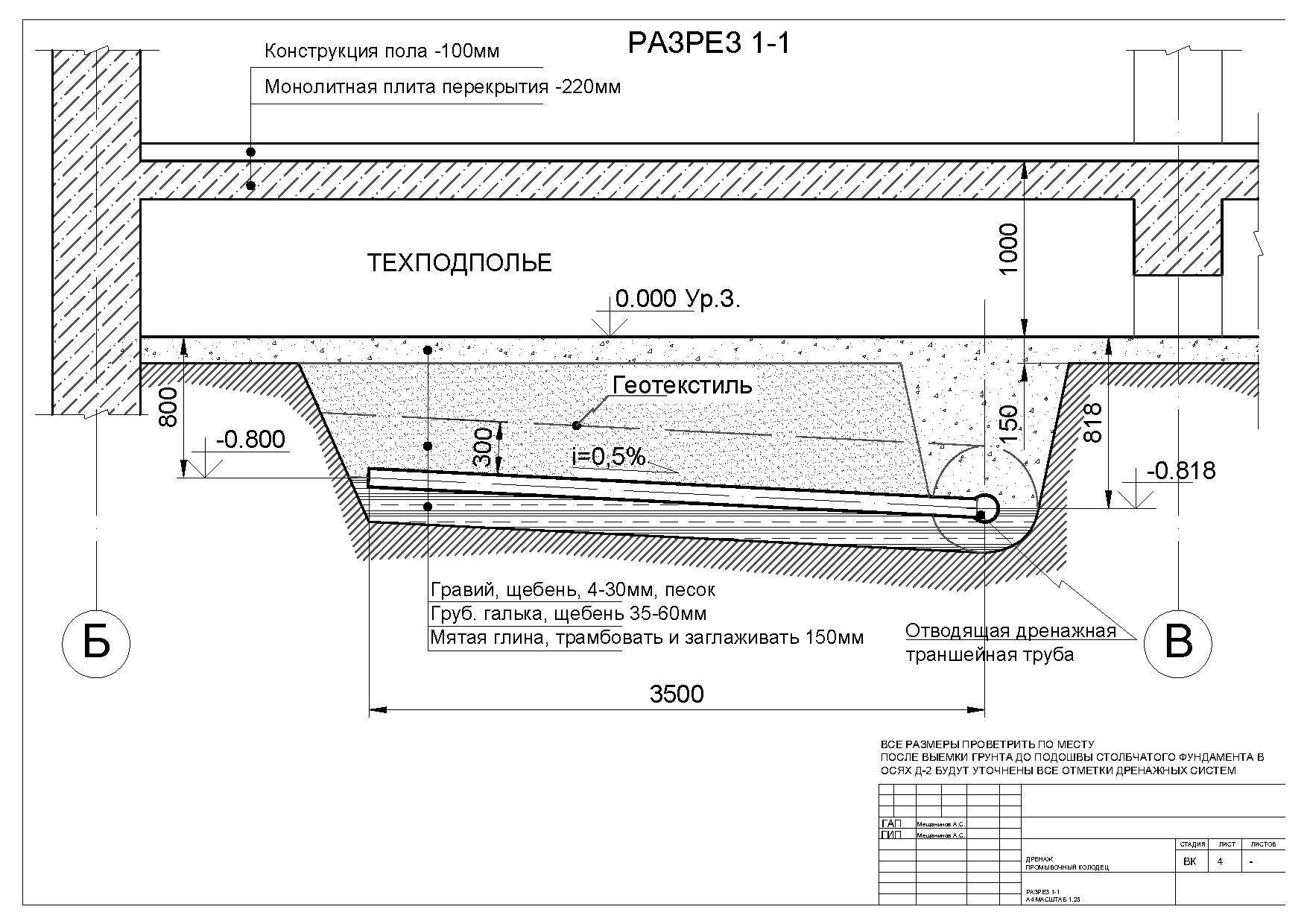

Дренажный проект расчёта
Так, один метр подобной системы обойдется примерно в 1550 рублей.
Если нужно обустроить дренаж участка, например, в 15 соток, понадобится 200 погонных метров дренажа. Общая цена составит около 295000 рублей.
Сюда включено проектирование дренажа по СНиП нормам, материалы и работа.
Дренаж участка
Если вы будете делать работу самостоятельно, придется заплатить только за материалы.
В расчет дренажной системы будет включено:
- труба диаметром 110 мм – 80 рублей за бухту (50 метров);
- дренажный колодец диаметром 355 мм – 1609 рублей за метр;
- люк для колодца – 754 рубля;
- дно-крышка для колодца – 555 рублей;
- песок карьерный – 250 рублей за кубический метр;
- щебень фракцией 20-40 мм – 950 рублей за кубический метр;
- геотекстиль – 35 рублей за метр квадратный;
- колодец пластиковый диаметром 1100 мм – 17240 рублей за метр.

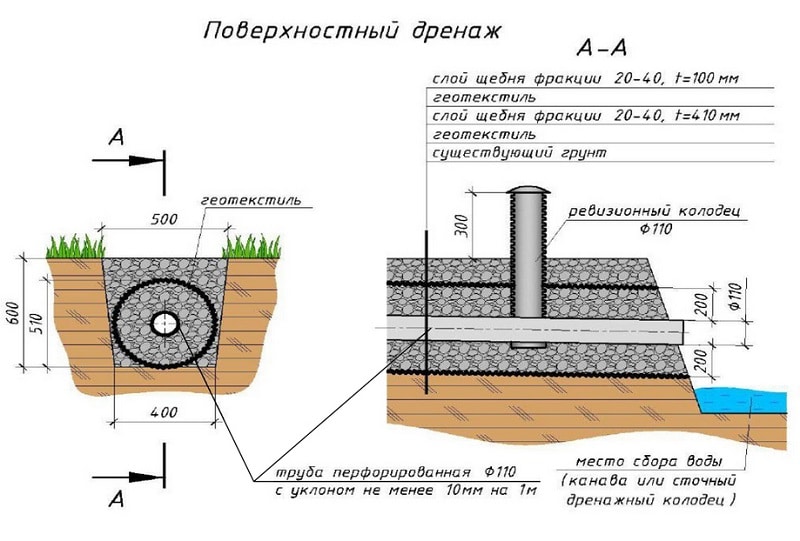

Проектирование дренажных систем на участке
Безусловно, выполняя проектирование дренажных систем на участке, и их обустройство своими руками, вы сможете сэкономить.
Но делать эту работу самому можно только при наличии специальных знаний и навыков.
Прежде, потребуется выполнить все необходимые замеры и расчеты, чтобы определить требуемое количество материалов, а соответственно, их стоимость.
За работу в этом случае платить не придется.
Условия для создания дренажной системы
Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка
Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.
Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.
Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.
Сложные вопросы мелиорации
В прошлом вопросы мелиорации – улучшения земель, предполагающие определение необходимых осушения или орошения, были очень актуальными, широко обсуждаемыми. Профессионально улучшением плодородности земель занимались колхозы, совхозы.
Проводимые меры приносили значительные результаты на больших территориях.
Теперь дачникам необходимо самостоятельно работать над тем, чтобы участок оставался живым, не превратился в болотистую местность. Обращение к специалистам – недешёвое удовольствие.
Но отчаиваться не следует, ведь из описанных материалов при разумном подходе можно сделать и простую, но эффективную дренажную систему самостоятельно.
«Перфокор»
Основное назначение перфорированных полиэтиленовых изделий этой модели – сборка высококачественных и эффективных дренажных систем. Дренажная труба гибкая имеет двойную стенку: белую гладкую внутри и черную гофрированную снаружи. Благодаря этому трубы для дренирования «Перфокор» отличаются повышенной устойчивостью к агрессивным атмосферным явлениям. Изделия полностью соответствуют нормам, которые прописаны в специальных технических стандартах.
Соединение дренажных труб выполняется с помощью различных отводов, тройников, муфт и переходников. Монтаж дрен диаметром 11-16 см может выполняться посредством муфтового соединения, не используя при этом уплотнительные кольца.
Сфера использования
Дрены могут использоваться для бытовых целей, например, для обустройства дренажных колодцев и отведение грунтовых вод от цоколя и фундамента строения. Трубы мелиоративные дренажные находят применение в гражданском и промышленном строительстве, в мелиорации и при прокладке автомагистралей. В каждом случае требуется правильный подход к выбору размера и технологии изготовления дренажных труб.
Размеры
Выбор размера дренажной трубы зависит от ее прямого назначения, от диаметра трубы зависит производительность всей системы водоотвода. В быту чаще всего используются трубы диаметром 20 см. Больший объем воды требует использования труб диаметром 30-40 см, такие изделия относятся к промышленной группе, их бытовое применение – обустройство колодцев. Наибольшей популярностью пользуются изделия диаметром 11 см.
Решая вопрос, как положить дренажную трубу своими руками, нужно определить размер дренажных труб
При этом следует принимать во внимание следующие факторы:
- Структура грунта на участке.
- Степень увлажнения и промерзания почвы.
- Планируемый объем отводимой воды.
- Глубина закладки дрена.
- Ширина траншеи.
Описание и принцип работы дренажных труб
Дренажные трубы или дрены предназначены для приема и отведения воды, поэтому считаются необходимыми и важными элементами для осушения местности. Под дренажом подразумевается система взаимосвязанных между собой дренов.
Принцип работы и устройство дренажной трубы нельзя назвать сложным, поэтому в большинстве случаев владельцы загородных участков обустраивают дренажные системы самостоятельно. Для этого необходимо уложить дренажные трубы вдоль участка или по его периметру с определенным уклоном по направлению к какому-либо водосборнику и засыпают гравием, песком или грунтом.
Дренажные трубы делятся на два вида:
- Осушительные или всасывающие дрены на стенках имеют отверстия, которые располагаются в определенном порядке. Через них вода поступает в трубу, направляется в дренажный колодец,
- Посредством собирательных полостей вода из дренажного колодца отводится за пределы осушаемого участка.
В результате использования дренажной трубы происходит формирование достаточно плотного, сухого и устойчивого земельного участка.
Материалы для устройства дренажа через въезд на подворье
Выбирая, какую трубу положить в канаву, отделяющую проезжую часть дороги от подворья, в первую очередь необходимо узнать о ее возможности выдерживать существенные нагрузки. Даже если у вас имеется только легковой автотранспорт, нельзя исключать возможность появления необходимости загнать во двор «КАМАЗ», нагруженный стройматериалами. Поэтому первое правило требует выбирать трубы с максимальной жесткостью и несущей способностью.
Металлическая дренажная труба в канаву
На сегодняшний день можно выбрать конструкции из различных материалов, способные организовать эффективный и безопасный пропуск воды через насыпь перед въездом на подворье.
Чаще всего применяют следующие варианты:
- Металлическая дренажная труба в канаву — такое устройство применялось уже достаточно давно. Даже учитывая склонность металла к коррозии, такие водопропускные устройства способны служить 30-40 лет. Это объясняется тем, что для этих целей используют толстостенные элементы большого диаметра, а дополнительная гидроизоляция трубы сможет обеспечить надежную защиту от коррозии. Основное преимущество материала — способность выдерживать существенные нагрузки. Такая труба не будет пережата даже при проезде тяжелой груженой техники.
- Не менее часто используются бетонные трубы на заезд, обеспечивающие пропуск большого количества воды без нанесения ущерба дорожному покрытию. Такие элементы имеют значительный вес, поэтому их установка в бытовых условиях не всегда целесообразна, так повлечет дополнительные расходы на подъемную технику.
- Гораздо проще устроить самодельные железобетонные трубы в канаву. Для этого понадобится обычная пластиковая канализационная труба (диаметр лучше выбирать самый большой, или использовать несколько труб, это зависит от предполагаемого водопритока в канаве). Монтаж такой водопроточной системы осуществляется следующим образом. На подготовленное основание укладываются пластиковые трубы, которые будут играть роль своеобразной гильзы. Вокруг труб увязывается армирующий каркас из металлического прута, желательно чтобы он располагался вокруг всей поверхности основного пластикового элемента. В этом случае после заливки бетона получится монолитная конструкция, способная выдержать существенные нагрузки.
- Бетонная труба в канаву может быть заменена железобетонными лотками, но это возможно только при небольшой глубине. Такие лотки закрываются декоративными решетками и достаточно часто используются как элементы ландшафтного дизайна. Монтаж такой системы особенно актуален для устройства отвода через дорожное полотно дождевых осадков. Следует отметить, что подобные конструкции могут отличаться хрупкостью, поэтому их монтаж достаточно трудоемок и требует применения специальных приемов установки конструкции. Обычно технология монтажа рекомендуется непосредственно производителем таких железобетонных изделий.
Гофрированная пластиковая труба в канаву может использоваться даже при существенных нагрузках.
Гофрированная пластиковая труба в канаву
Профиль ее сечения позволяет распределить все создаваемые при наружных воздействиях усилия на всю поверхность изделия. Благодаря этому несущая способность такой трубы существенно увеличена.
Кроме того, такие элементы обладают и другими преимуществами перед бетонными и металлическими конструкциями:
- Небольшой вес при существенной несущей способности и прочности.
- Простая технология монтажа, существуют разнообразные фитинги, упрощающие сборку магистрали.
- Невысокая стоимость по сравнению с другими элементами.
- Устойчивость к коррозии и агрессивным жидкостям.
- Такая труба через канаву прослужит не менее 50 лет (при соблюдении технологии монтажа).

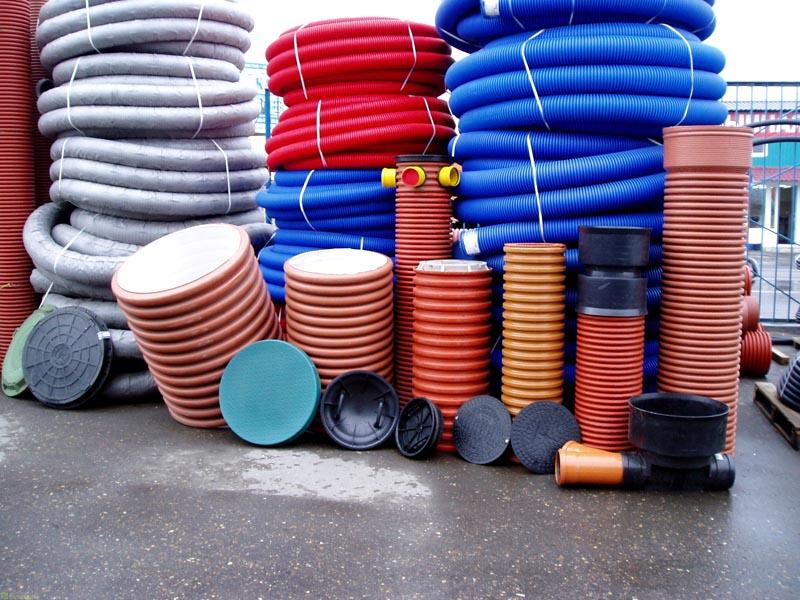

Виды гофротруб для дренажа
При закупке материала для дренажного трубопровода важно обращать внимание на маркировку изделия. В зависимости от класса жесткости определяются эксплуатационные условия и сфера применения для гофрированных труб, прежде всего глубина укладки
Маркируются гофротрубы буквенным обозначением SN и цифрами от 2-х до 16.
Гофра SN-2 и SN-3 предназначается для отвода поверхностных паводковых и ливневых вод. Укладка таких модификаций производится поверх грунта, либо близко от поверхности.
Трубы с большим показателем жесткости — от 12 и выше, применяют для обустройства дренажа на глубинах до нескольких метров.
Полимерные трубы для отвода грунтовых и паводковых вод изготовляются в двухслойном и однослойном вариантах:
- Однослойные — отличаются повышенной эластичностью, при необходимости легко изгибаются. Недостатком является пониженная устойчивость к механическим воздействиям. Предназначены для монтажа мелкозаглубленных дренажных конструкций.
- Двухслойные — Состоят из двух оболочек, внутренней и внешней. Внешняя оболочка имеет гофрированную структуру, а внутренняя — гладкая. Наряду с увеличенной стойкостью к внешним нагрузкам, двухслойные модификации, вследствие гладкой внутренней поверхности, не склонны к отложениям солей, кальцинатов и прочего минерального налета. Используются для укладки на значительных глубинах, и на участках с высоким содержанием минеральных добавок в грунтовых водах.
По типоразмерам гофротрубы производятся на изделия диаметром от 50мм до 300мм; длинной — от 2 м до 50 м, к потребителю поставляются свернутыми в бухты. Перфорация на их поверхность наносится в виде колец, по шесть отверстий на окружность. Диаметр перфорационных отверстий составляет менее 1,5мм.
При укладке в грунт, гофрированные трубы оборачиваются геотекстильными полотнами, внутрь которых засыпается крупнофракционный материал — гравийно-песчаная смесь, крупный речной песок, щебень.
Рекомендуем ознакомиться: Трубы полипропиленовые и их размеры: как параметры влияют на эксплуатацию системы
Видео описание как выбрать дренажную трубу
Смотрите на видео разновидности дренажных труб:
Изделия из ПВХ
Использование труб этого вида характерно для монтажа поверхностной системы. Производятся модели диаметром 5–30 см, с гофрированными однослойными либо двухслойными стенками. Большинство изделий имеет перфорацию. Трубы из ПВХ легко соединяются с патрубками колодцев из бетона и пластика. Соединительные элементы используются с защелкивающими механизмами.
Монтаж сетей из таких труб выполняется просто и быстро, но обязательно устройство подушки из щебня и геотекстильного защитного слоя. Производятся изделия с классами жесткости SN 2,4,6,8,16.
Пример монтажа дренажной системы из ПВХ
Дренажные трубы ПНД
Физические характеристики изделий ПНД обеспечивают их применение в любых сетях. Разные виды труб имеют жесткость SN4 и SN8. В зависимости от структуры бывают изделия ПНД с одним или двумя слоями, может быть перфорированная труба для дренажа или без перфорации.
Диаметр может быть 5–70 см, трубы с максимальным диаметром выдерживают большие нагрузки. Для монтажа дренажной системы применяют раструбы, соединительные муфты или сварку.
Отдавая предпочтение этим дренажным трубам стоит помнить, что материал, используемый в производстве изделий ПНД, относится к горючим.
Дренажные трубы ПНД
Как самому сделать дренаж на дачном участке с уклоном
Если на участке есть уклон (более 7%), сделать дренажную канаву своими руками становится намного проще, поскольку не нужно специально подкапывать траншею, чтобы создавать определенный угол, под которым пойдет вода. Технология монтажа точно такая же – можно создать:
- закрытую канаву;
- открытую канаву.
Если участок небольшой, достаточно одной траншеи, а если площадь средняя – понадобится сделать несколько дренажных канав и подвести их к общей трубе. Строительство состоит из тех же этапов. При этом уклон должен составлять не менее 2-4 см на каждый погонный метр.
На участке с уклоном сделать дренажную канаву намного проще
Устройство канав на участке с уклоном
Переизбыток воды может наблюдаться не только на горизонтальных территориях, но и на участках со сложным рельефом.
При таянии снега или обильных продолжительных осадках по склонам могут стекать потоки воды, смывающие плодородный слой земли или вызывающие оползни грунта.
Технология устройства канав на склонах практически не отличается от строительства дренажных сооружений на ровной местности.
Наиболее эффективна система дренажей в виде елочки, когда основная траншея роется по направлению к самой низкой точке участка, а в нее под углом входят поперечные каналы.
Вода с осушаемой территории может стекать в ливневую канализацию, накопительные колодцы или близлежащие овраги, пруд или озеро.
Советы от профессионалов
Важно понимать, что к выбору дренажной системы для частного дома следует подойти со всей ответственностью. Различают два вида системы – металлическую и пластиковую и ваш выбор будет зависеть от того, кто будет производить монтаж
Если вы собираетесь нанять специалиста по установке, можно выбрать ту систему, которая наиболее подходит для вашего участка. В случае монтажа системы своими руками имейте в виду, что установка металлического водостока требует особых навыков и забирает большое количество времени и сил. Поэтому лучше выбирать пластиковую систему, для ее монтажа не нужно особых знаний и инструментов.
В России и Украине с их климатом лучше использовать водостоки из ПВХ, выполняющиеся по технологии ко-экструзии. Преимущества таких систем:
- они устойчивы к ультрафиолетовому излучению;
- практически не замерзают и совершенно не поддаются коррозии;
- они хорошо держат удар и обладают высокой герметичностью.
Важный момент – при монтаже температура воздуха должна быть плюсовой (больше 5 градусов). В пластиковых системах водостока элементы соединения могут быть клеевые и на резиновых уплотнителях, более простыми в установке являются последние.
Конструктивные особенности труб для дренажа
Для обычного домашнего мастера очень важно знать, как выглядит дренажная труба. В отличие от обычной трубы, дрен имеет частичную или полную перфорацию
Полная перфорация подразумевает наличие отверстий диаметром 1,3 мм через каждые 60 вдоль поперечного сечения. При частичной перфорации предусмотрено по три щелевых отверстия, которые располагаются между ребрами жесткости в верхней части оболочки. Наличие ребер жесткости на дренажной трубе делает изделие более жестким и долговечным.
Решая, какие выбрать трубы для дренажа участка, следует понимать, они могут быть однослойными и двухслойными. Первый вариант имеет невысокий класс жесткости, поэтому используется при создании мелкого дренажа. В этом случае трубы укладываются на незначительную глубину. Второй вариант отличается более высоким классом жесткости и большей прочностью, поэтому вполне подходит для закладки на большую глубину.
Также выпускаются трубы для дренажа грунтовых вод, имеющие специальный фильтрующий слой или фильтрующий материал. Такие изделия рекомендуется применять на участках, где существует высокий риск засорения трубных элементов.
Какой выбрать трубопровод и как проложить дрены — советы специалиста
При выборе дрен и в процессе укладки дренажных труб полезно воспользоваться следующими советами специалистов:
При подборе дренажных труб отдают предпочтение двухслойным изделиям с гладкими внутренними стенками — они менее подвержены заиливанию и засорению в отличие от однослойных гофротруб. Однако двухслойные дрены из-за высокой жесткости редко реализуют в бухтах, поэтому не является ошибкой выбор гибких однослойных изделий большой длины.
Лучший вариант для любых дренажных систем — положить трубы в канаву с оболочкой из кокосового волокна. Они обладают отличной пропускной способностью и ввиду большой толщины волоконного слоя не так подвержены заиливанию. Трубопровод в кокосовом волокне наиболее эффективен при организации водоотвода на участках с высокой степенью водной нагрузки.
Из геотекстильных полотен лучше отдать предпочтение иглопробивным материалам, по технологии изготовления немного напоминающих оболочки из кокосовой копры. Специалисты наиболее часто используют изделия с плотностью 200 грамм на квадратный метр.
При приобретении дрен с геотекстильным полотном обязательно следует проверять их на водопроницаемость. Многие производители наматывают поверх труб любой попавшийся под руку дешевый материал, не обращая внимания на его эффективность. Нередко полотно просто не пропускает воду или она течет сквозь него, как через сито.
Рис. 15 Примеры размещения на участках дренажных систем
Практически все компании, занимающиеся укладкой дренажных труб на участке вокруг индивидуального дома, слегка обманывают заказчиков, погружая трубопроводы на незначительную глубину. К примеру, если монтаж дренажной трубы проведен на расстоянии в 1 метр от поверхности земли, то эффективный дренаж будет осуществляться с участка в 1 метр по ту и другую сторону от канавы. При этом для эффективного дренажа расстояние между трубопроводами должно составлять не более 2 м. При опускании трубопроводов на глубину 2 м пространство между каналами можно увеличить до 4 м. Многие исполнители выкапывают траншеи глубиной всего лишь 0,5 м — это снижает производительность системы (забор воды происходит с полосы шириной в 1 метр) и приводит к повышенному расходу материалов.
Дрены с пенополистирольной оболочкой и двумя слоями геотекстиля являются не слишком удачным вариантом для водоотвода – один из фильтрующих слоев полотна технологически является излишним и существенно ограничивает водосбор. Трубы LightRock и SoftRock намного более эффективны при рассеивающим дренаже от бытовых канализационных септиков. Они могут отлично заменить аэрационные поля с большими объемами щебневой засыпки, сэкономить значительные финансовые средства и время при проведении монтажных работ.
Рис. 16 Укладка дренажной трубы в фильтрационных полях
На территории многих индивидуальных домов для осушения заболоченных участков используют дренажные трубопроводные системы, прокладкой которых в основном занимаются специализированные фирмы. Стоит отметить, что при осуществлении подобных работ следует очень ответственно подходить к выбору дрен и дополнительных материалов их оболочек, соблюдению технологии монтажа, особенно при укладке дренажных труб своими руками.
Монтаж
Если Вы решили организовать водоотводящую систему с применением дрен, изготовленных из полимерных материалов, обращаться к специалистам необязательно, поскольку работу можно выполнить самостоятельно.
Процесс состоит из нескольких этапов.
1.) Выполняется разметка участка под водоотводящий комплекс.
2.) Копается канава. Траншея должна:
- быть шире на 45 см диаметра выбранной дрены;
- иметь форму трапеции или прямоугольника;
- иметь идеально ровное дно без камней и огромных комков;
- иметь уклон в сторону дренажного колодца (отталкиваться следует от размера труб, а вернее, от их диаметра). Конечно, СНИПы имеют свои нормы и требования, но практика показывает: перепад высот 3 см на 1 погонный метр, вполне работоспособен;
- иметь слой геотекстиля.
3.) Делается песочно-щебневая подушка. Сначала насыпается песок – 25 см, затем хорошенько утрамбовывается, далее засыпается щебёнкой – 25 см.
4.) Выполняется укладка трубы. В канавы укладываются трубы в фильтре. Чтобы собрать систему используются те же виды фитингов, что и при соединении канализационных комплексов.
5.) Осуществляется засыпка дрен. Труба засыпается сначала щебнем, затем песком, далее вынутым грунтом, после чего срезанным дёрном.
Вот и все дела! Разве сложно? Нет, конечно.
Планировка грунта
Ширина заезда должна составлять более 4 м, иначе грузовой автомобиль просто не сможет проехать. С каждой стороны требуется предусмотреть по 1 м защитной зоны, которая не будет подвергаться большому эксплуатационному давлению.
В целом ширина имеющегося участка должна достигать 6 м. Это отлично сочетается с длиной труб, выпускаемых на заводе, для обустройства дренажной системы.
Во время проведения планировки решается вопрос о создании определенного профиля канавы, которая должна быть без изгибов и сужений, учитывая при этом ширину заезда. Как правило, траншея делается в виде своеобразной перевернутой трапеции с плоским дном.
Ширина углубления может находиться в диапазоне 0,4-1 м, что зависит от диаметра уложенной трубы. Чтобы исключить всасывание изделия в почву, дно траншеи выполняется в виде прямоугольного приямка глубиной около 250 мм, что необходимо для создания несжимаемой подсыпки.
Требуется постоянно проводить подрезание стенок траншеи. Накапливающимся грунтом выравниваются прилегающие участки. Когда разница между сторонами канавы будет составлять 20-30 см, процедура подгонки проводится только свежевыкопанной землей.
Если разница намного больше, верхняя часть делается из кварцевого щебня размером 30-35 мм, выдерживая толщину более 1 см.
Лишний чернозем можно использовать для ландшафтных работ.
Фильтрующий слой
Основное требование к трубам дренажным перфорированным – это долгосрочная их эксплуатация. Свои 50 лет, как гарантируют производители, они прослужат. Но есть определенная опасность, от которой их спасает фильтрующий слой. Это заиливание дренажной системы. Частички грунта проникают в трубопроводы, где образуют отложения и пробки, которые перекрывают сток воды. Если такое произошло, то дренаж приходиться чистить.
Схема расположения всех элементов дренажа
Чтобы этого не произошло, в процессе монтажа поверх трубной системы укладывается фильтрующий слой. Он может быть изготовлен из щебня или из тканевых материалов, к примеру, из геотекстиля, полимерной мембраны, кокосового наполнителя и других натуральных компонентов. Использование каждого вида фильтрующей поверхности зависит от того, какой грунт находится на участке.
- В щебеночный грунт лучше всего укладывать жесткие перфорированные дренажные трубы. Здесь же надо делать щебеночную или гравийную подсыпку.
- В глинистый можно уложить гофрированные или жесткие гладкие трубы без фильтрационного тканевого слоя. Просто дренаж засыпается щебенкой. В некоторых случаях специалисты рекомендуют укладывать трубы с кокосовым фильтром.
- В песчаный нужны трубы только с геотекстилем. Этот нетканый материал является стопроцентной защитой от даже самых маленьких песчинок. При этом он прекрасно пропускает через себя воду. В дополнение такой дренаж обязательно засыпается щебнем.
Дренаж со щебнем в геотекстиле
Такое разделение по назначению является рекомендательным. Идеально – использовать трубы с фильтрующим слоем в независимости от типа грунта на участке. Это гарантия долгосрочной и беспроблемной работы дренажной системы.
При этом тот же геотекстиль можно укладывать по месту монтажа трубопровода, а можно приобрести готовые трубы, уже обернутые нетканым материалом. При кажущейся простоте второго варианта, первый используется не реже. У двух видов разный подход к закладке фильтрующих слоев.
- В траншею на песчаную подушку укладывается геотекстиль. Поверх засыпается слой щебня, на него монтируется труба дренажная гофрированная или гладкая, далее производится поверх и с боков подсыпка щебнем. После чего геотекстилем обертываются все уложенные слои с трубой. И уже сверху засыпается грунт.
- В траншею засыпается щебень, на него укладывается труба, обернутая фильтрующим материалом, сверху и с боков засыпается еще щебень. Далее производится полная засыпка траншеи грунтом.
В принципе, у каждого слоя свои функции. Щебеночный задерживает крупные частицы грунта, геотекстильный мелкие.
Дренажная труба в геотекстиле, засыпанная щебнем
