Установка ручки на межкомнатную дверь

Порядок действий

В комплекте к замку прилагается инструкция, в которой можно найти схему расположения отверстий. При необходимости делают свой шаблон самостоятельно:

• на листке бумаги отмечается линия размером по ширине дверного полотна;
• рисуется прямоугольник заданной ширины с высотой пластины запорного язычка замка;
• по обе стороны прямоугольника следует нарисовать два симметрично расположенных круга, диаметр которых соответствует диаметру замкового механизма дверной ручки.

Вырезанный из бумаги шаблон приставляется к торцу двери и обводится карандашом. Мастер, для которого врезка замка в межкомнатную дверь своими руками – знакомый процесс, обходится без шаблона. В этом случае он просто отмеряет одинаковое расстояние от пола и делает отметки по центру торца двери и с двух ее сторон. В последнем случае точки находятся на одном расстоянии и от ребра двери.

Все этапы врезки замка в межкомнатную дверь своими руками выполняются в определенной последовательности.

Разметка полотна

На уровне установки ручки (а это, как правило, 100±10 см от напольного покрытия) на дверь наклеиваются полосы скотча; с торцевой части и с боков. То есть на тех участках, где будет вестись сверление.

К замкам от известных производителей прикладывается шаблон. Произвести по нему разметку намного проще. Еще при покупке изделия желательно проверить его наличие.

Под ручку. Чтобы «перо» не уходило в сторону, в месте сквозного прохода нужно наметить неглубокую лунку с минимальным диаметром, под наконечник режущего инструмента. Особенность в том, что у дверей межкомнатных полотно декорировано, поэтому работа ведется в 2 этапа. Сначала сверление с одной стороны, но не до конца.

В этом плане с магнитными замками намного проще. Достаточно после разметки высверлить «каналы» под крепеж, и можно устанавливать фиксирующие полотно элементы.

Под крепежные детали. Чтобы они надежно держались, диаметр сверла выбирается меньшим, чем толщина ножек саморезов.

Под защелку. Работа несложная; здесь главное – выдержать направление прохода. Сверло подбирается по размеру «язычка», и отверстие проделывается до выхода в «канал» для ручки с механизмом открывания.

Установка замка

Зачистка мест сверления. Это касается отверстий, в которые будут помещаться элементы замка. Иначе в процессе эксплуатации механизм станет заедать.

Выборка древесины. Если декоративную планку не утопить, то межкомнатная дверь до конца не закроется. По контуру делается надрез (ножом), чтобы ламинирование или шпон полотна полностью отсечь от рабочей зоны. После этого небольшой слой дерева убирается остро отточенной стамеской с узким жалом

Здесь важно не переусердствовать. Лучше сделать выемку неглубокую; впоследствии рамка саморезами просто вдавится в древесину

Повторная установка «язычка»

После этого накладывается декоративная планка и слегка притягивается крепежом

Повторная установка «язычка». После этого накладывается декоративная планка и слегка притягивается крепежом.

Установка ручки. Порядок работы оговаривается в инструкции на изделие. У каждого производителя – свои особенности. Поэтому еще на этапе подготовки следует уточнить, как врезать замок в межкомнатную дверь. Хотя обычно все ограничивается помещением в проделанное отверстие цилиндровых механизмов (с двух сторон) и их надежной фиксации по месту. На последнем этапе они закрываются декоративными ободками.

Совет:

• Необходимо учесть, что в нормальном положении рукоятки двери защелка должна быть выдвинута. Соответственно, при нажатии на ручку «язычок» втягивается, и полотно освобождается.
• Цилиндрические элементы замка не следует излишне затягивать крепежными деталями. Иначе их работа затруднится, и возникнут проблемы с проворачиванием ключа и свободным ходом защелки.

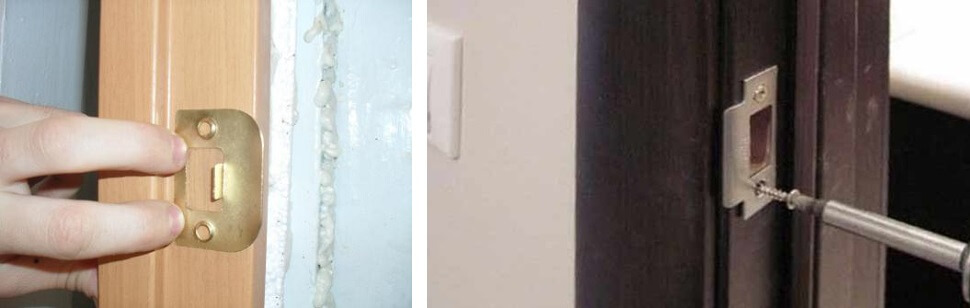

Так называют планку, которая крепится на раме дверного блока. «Язычок» замка выдвигается, а дверь закрывается до касания им проема. Далее карандашом намечается его местоположение по высоте. Остается лишь правильно определиться с центровкой планки.

Имея линии по высоте и ширине, можно очертить контур «ответной» части на раме. Все остальное – как и для накладной планки «язычка» (разметка небольшая выборка древесины). При значительном зазоре между блоком и полотном последнее и не понадобится.

Останется лишь проверить плотность прилегания двери и совпадение прорези в «ответной» части с защелкой. Допущенные просчеты нивелировать несложно.

Все обозначенные технологические операции – типовые. В зависимости от модели замка их перечень может и увеличиваться, но в основе своей такая работа является стандартной, и под силу любому мужчине.

Почему приходит в негодность ручка

По статистике дверные ручки выходят из строя намного чаще замков. Поскольку приспособление для открывания и закрывания двери часто непосредственно связано с запором, то ремонтом необходимо заняться незамедлительно. Поменять одну только ручку выйдет намного дешевле, чем покупать полностью новый замок.

Существуют два вида ручек на входной двери:

• Стационарные (не связанные с замком);
• Нажимные (как часть запорного механизма).

В первом варианте, при поломке, замена ручки входной двери производится полностью. Покупается новая рукоять, желательно схожая со старой. Это нужно для того, чтобы отверстия на полотне совпали с приобретенным изделием, а иначе придется высверливать новые. К тому же, если купленная ручка не перекроет старые дырки, то они испортят всю эстетику.

Нажимные доставляют больше хлопот, но замена дверной ручки не сопровождается покупкой нового замка для металлической двери. Когда запорный механизм исправен, то в магазинах возможно купить отдельные детали, только связанные с ручкой. Ведь одна из причин замены ручки на входной двери — это потеря ее привлекательности. Портится внешний вид из-за потертостей, царапин и деформаций.

Материал, из которого сделана ручка, может дать трещину или даже сломаться. Это связано с его качеством. При постоянных нагрузках в один из дней дешевое изделие просто окажется у вас в руках, тогда как все крепления останутся на месте.

Дешевизна материалов затрагивает и внутренние части приспособления. Если квадрат, отвечающий за открывание защелки, сделан из силумина, то он лопнет от ежедневных больших усилий при открывании двери. Надежный производитель не экономит на материалах и эту деталь делает из стали, поэтому она, практически, не изнашивается.

Одной из причин, когда требуется замена дверной ручки, выступает недобросовестность при монтаже. Это проявляется в срабатывании механизма только с одного бока железной двери. Виноват в этом слишком короткий квадрат. При установке его расположили ровно посередине, но со временем он смещался в одну сторону. Одна рукоять при этом хорошо функционирует, а другая не может захватывать деталь и произвести открывание.

Нередко можно увидеть обвисание рукояти. Всему виной ослабление возвратной пружины. Но иногда причина кроется в неимении четких граней у квадрата или нехватке его длины. Ослабление работы всего узла происходит потому, что производитель решил сэкономить и применил некачественные материалы.

Замена дверной ручки потребуется, если были использованы плохие крепления. Рукоять может отвалиться если ее к входной двери прикрутили саморезами, а не винтами. При постоянной большой нагрузке шурупы разболтаются и выйдут из своих пазов.

Причины возникновения поломок

Некоторые неисправности фурнитуры не требуют полной замены всего поворотного механизма, а лишь отдельных его элементов. В других случаях менять ручки необходимо полностью.

– Ручка выпадает из крепежа основания под декоративной накладкой. Обычно это происходит из-за невысокого качества изделия, а также лопнувшего либо выпавшего из пазов стопорного кольца или винта. Для выяснения причины рукоятку демонтируют, осматривают, при необходимости меняют стопор или саму рукоятку.

– Довольно часто дешевую фурнитуру изготавливают из силумина – порошкообразного алюминия, который имеет хрупкую структуру. Детали из такого материала могут меняться раз в несколько месяцев. Чтобы избежать этого, приобретайте металлические модели с гарантией качества.

– Ручка не нажимается, защелка не двигается с места. Неисправности подобного рода случаются из-за короткой длины внутреннего стержня-квадрата либо его смещения в сторону. Устраняется подобная неприятность заменой квадрата либо корректировкой его положения внутри механизма.

– Нажимная ручка не возвращается в исходное положение. Это говорит о явных неполадках с возвратной пружиной: она слетела с крепления либо лопнула.

Ручки часто меняют из-за того, что их внешний вид стал неприглядным. Либо в квартире произошла смена интерьера, и старые дверные рукоятки не подходят под общий стиль помещения.

Как вставить дверные ручки для межкомнатных дверей?

Важным условием для монтажа с первого раза и сохранности дверного полотна является правильная разметка. Здесь актуальна поговорка «семь раз отмерь — один раз отрежь». Отмерьте необходимую высоту механизма от пола (рекомендуется располагать его на высоте 80-100 сантиметров). Для разметки можете использовать кондуктор, а можете обойтись классическими угловой линейкой и карандашом.

Изображение с сайта dveridoc.ru

Далее алгоритм такой:

Просверлите на отмеченном месте сквозное отверстие в двери при помощи коронки нужного диаметра.

Просверлите торец сверлом-пером.

Установите замок с язычком и проверьте корректность его работы и плавность хода.

После этого очертите место монтажа крепежной площадки и аккуратно снимите стамеской слой дерева, чтобы эта площадка была вровень с полотном.

Закрепите детали саморезами и вложите в механизм стержень.

Закрепите розетку и рукоятку.

Скрепите элементы вместе при помощи штифта или саморезами.

Установите декоративную крышку.

После этого можно приступать к обустройству дверной коробки. Отметьте положение язычка на ней при закрытии, после чего проделайте углубление при помощи стамески или дрели. Закрепите металлическую накладку вровень с коробкой и завинтите болты.

Если вам интересны детали процесса, то вот видео о том, как поставить ручку на межкомнатную дверь:

Как установить ручку на межкомнатную дверь: пошаговая инструкция по монтажу

Приделать ручку к двери получится даже у тех, кто раньше не занимался подобной установкой. Главное, качественно выполнять нижеописанные этапы работ, строго соблюдать их последовательность.

Разметка полотна

Прежде чем начинать врезку дверной ручки и защелки, необходимо произвести точную разметку рабочей поверхности. Делать это рекомендуется в таком порядке:

1. Определить направление открытия дверного полотна (от/на себя).
2. Карандашом обозначить высоту установки фурнитуры.
3. Воспользовавшись уголком, на поверхности двери провести линию (горизонтальную), продолжить ее на торце, иной стороне.
4. Поверх торцевой области полотна (посередине начерченной прямой) поставить метку, чтобы там потом создать углубление под язычок.
5. На расстоянии примерно 6 мм от края створки пометить точки (с 2-х сторон полотна). Они помогут просверлить отверстия для крепления дверной ручки.

Внимание! Самостоятельно определять местоположение рукоятки (относительно крайней части двери) допустимо исключительно на глухом полотне. Иначе врезать ее придется с учетом расположения декоративных элементов

Высверливание отверстий под рукоятку и замок

Сначала рекомендуется проводить врезку ручки в межкомнатную дверь, затем – защелки. Тогда при формировании отверстия для последней мастер будет понимать, где ему следует приостановиться. Еще один плюс вышеуказанный последовательности – стружка от сверления падает на пол, ее не придется выдувать из углубления пылесосом.

Отверстие под ручку рекомендуется формировать так:

1. Используя коронку по древесине (диаметром около 5 см), начать сверлить в заранее отмеченном карандашом месте.
2. Продвинувшись на 4 мм, желательно остановиться, удалить опилки и возобновить работу.

Из-за недостаточной глубины коронки с первого захода нельзя проделать сквозное отверстие, потому сверлить дверь придется с 2-х сторон.

Для формирования отверстия под защелку требуется:

1. Поместить сверло в дрель.
2. Проделать перпендикулярную выемку.

Образовавшееся в двери отверстие непременно должно получиться ровненьким. Самостоятельно врезать защелку и ручку в межкомнатную дверь нужно предельно аккуратно, обязательно соблюдая при этом все рекомендации.

Отверстие под замочное устройство высверливается лишь после обозначения его контуров. Потом уже по периметру делаются другие небольшие отверстия.

Установка замка

Ставить замочный механизм в подготовленное полотно нужно в следующем порядке:

1. Вставить замок в готовое отверстие.
2. На торце двери расположить планку, обозначить ее границы.
3. Пользуясь стамеской, выдолбить требуемое по глубине отверстие, соответствующее толщине накладки.
4. Поставить внутрь механизм, прикрутить планку с помощью шурупов.
5. Прикрепить ручку.

Метод крепления рукоятки обязательно указывается в прилагаемой изготовителем инструкции.

Врезка ручки

Установка ручек с наружными шурупами разборки не требует

Монтируя одну из частей, важно точно попасть направляющими в отверстие защелки. Потом устанавливается вторая составляющая конструкции

Стяжка выполняется равномерно, чтобы функционирование ручки двери впоследствии было надлежащим.

Рукоятки, внутри которых спрятаны шурупы, требуется разбирать. Ручка легко снимается впоследствии надавливания на стопор специальным ключом. Устанавливается она методом соединения разобранной части болтиками.

Разметка лутки

После завершения установки ручки в дверь требуется сформировать отверстие под язычок

Причем чрезвычайно важно точно обозначить замеры на раме

Порядок действий:

1. Прикрыть дверь.
2. На лутке обозначить границы места под язычок.
3. Пользуясь угольником, определить середину дверного замка, отметить ее «крестиком».
4. Применяя дрель, в отмеченной точке проделать отверстие.

Совет! Чтобы очистить углубление от излишней древесины, рекомендуется воспользоваться стамеской.

Вырезание паза в лутке

Прежде чем прикрутить накладку, необходимо несколько раз закрыть дверь. Отсутствие проблем будет свидетельствовать о надлежащем формировании паза под язычок.

Если при подергивании закрытая межкомнатная дверь немного шатается, значит имеется люфт. Но пугаться этого не стоит. Как только к пазу будет прибавлена ответная планка, эта проблема скорее всего исчезнет. Ответку следует крепить вровень с луткой.

Важно! Бывают случаи, когда установка накладки не помогает избавиться от шатания двери. Тогда берется планка, и отверткой на ней отодвигается язычок

Инструкция по монтажу дверных ручек

Инструменты для монтажа дверной ручки.

Потребуется:

• рулетка;
• угольник;
• шило;
• стамеска или долото;
• молоток;
• электрическая дрель;
• отвертка;
• фурнитура дверной ручки.

Делая монтаж дверных ручек своими руками, необходимо следовать инструкции по их установке для получения качественного результата. Сначала отмечается высота, на которой будет устанавливаться фурнитура. При ее разметке учитывается средний рост членов семьи. В основном монтаж дверных ручек выполняется на расстоянии 80-120 см от пола. Определившись с высотой положения, в этом месте делается отметка с помощью карандаша. При этом фурнитура прикладывается так, чтобы язычок полностью выступал из двери.

Вся разметка должна проводиться с использованием угольника. Для этого сначала рисуется линия с одной стороны полотна двери. Затем, отступая от его края на 60 мм, шилом делается соответствующая отметка. После этого с помощью угольника проводится линия на его торце, которая прокалывается шилом посередине, и делается такая же разметка с другой ее стороны. Далее для монтажа дверной фурнитуры потребуется дрель со специальным сверлом с коронкой, которая бывает различного диаметра. Вначале просверливается отверстие с одной стороны полотна на глубину, равную половине его толщины. Для этого на коронке делается соответствующая отметка. Затем по аналогии выполняется монтаж с другой стороны. При этом во время работы дрель нужно держать строго под прямым углом, ни в коем случае не отклоняя его в стороны. В получившемся отверстии будет располагаться механизм дверной ручки.

Схема установки дверной ручки на квадратном основании.

Для последующей установки ручки своими руками коронка меняется на обычное сверло, с помощью которого монтируется отверстие с торца дверного полотна. Оно необходимо для язычка, выступающего из двери. Просверливать для него отверстие нужно, ровно двигая сверло. После этого стамеской или долотом пробивается контур, делается выборка и прикладывается защелка. Если все выполнено правильно, то она должна располагаться в одной плоскости с торцом дверного полотна и при этом полностью быть утопленной. В конце защелка фиксируется с помощью шурупов.

Далее фурнитура прикладывается к месту ее расположения и шилом размечаются отверстия для болтов, соединяющих ручки с двух сторон. На этом этапе работы потребуется сверло, подобранное под размер отверстия. После того как все отмеченные места будут просверлены, собирается конструкция фурнитуры для двери. Для этого сначала вставляется одна из ее частей, попадая при этом в специальные отверстия защелки с помощью направляющих. Затем подставляется вторая ее часть и все стягивается болтами.

Виды элементов дверных конструкций

По способу установки есть два вида:

1. Накладные – самые простые. Установка ручки на межкомнатную дверь занимает мало времени: она просто фиксируется к поверхности двери.
2. Врезные – монтируются в отверстие, предварительно высверленное в дверном полотне.

Различают два типа врезных конструкций:

• Поворотные или ручки-кнобы. Механизм действия прост: дверь открывается за счёт поворота держателя без нажима на рукоятку. Решение установить ручку круглой формы правильное, так как они очень удобны. Есть поворотные ручки с фиксатором, блокирующим язычок замка, чтобы закрыть дверь с обратной стороны.
• Нажимные или ручки-защелки. Принцип их действия — надавливание на рычаг.

В зависимости от материала изделия бывают:

• деревянными (из разных сортов);
• пластмассовыми – такие ручки ставят для редко используемых дверей (для кладовки или ниши);
• стеклянными – изготавливают из богемского или мурманского стекла;
• каменными – самые дорогие по себестоимости, но имеющие высокий срок эксплуатации.

При выборе фурнитуры для дверного полотна придерживайтесь основного правила: материал, цвет и форма должны соответствовать характеристикам само́й двери и интерьеру. Лучше брать более прочные и дорогие изделия, которые не потребуют замены через 2-3 месяца эксплуатации.

Совет: Для дверей-купе подойдут скрытые ручки, которые не будут мешать, портить стены и обои.

Врезка дверных замков: инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка.

К ней мы и будем привязываться в дальнейшем. Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замок

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт.

Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.

Вырезаем потай. Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замков

Теперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия.

Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая. Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими руками

Теперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка. После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери

Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!. Установка ручки на межкомнатную дверь

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры.

Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно.

 Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Берём на карандаш: разметка

Как показала практика, самое главное – правильная разметка. Чуть промахнёшься карандашом, значит, промахнёшься и дрелью. А промахнёшься дрелью – пиши пропало.

Начало разметки – расположение ручки на полотне.

Оптимальная высота от пола – от 90 до 100 см. Но подберите так, чтобы она соответствовала вашему ростуЧтобы разметка была ровной, используйте не только рулетку, но и уголок. Он позволит провести ровные линии

Я приложила замочек к полотну на нужной высоте и сквозь отверстия поставила отметкиВот самая главная отметка на полотне: место расположения ручки, которая пройдёт сквозь дверь и замокТочно такую отметку я поставила и с противоположной стороны полотна

Первая отметка сделана, пришло время нарушить целостность двери! А для этой задачи мне потребуется электродрель.
