Как сделать искрогаситель на дымоход для бани своими руками?

Существует много промышленных образцов искрогасителей, от простых до сложных конструкций. Они могут применяться в индивидуальных случаях, но необходимо знать геометрические параметры верхней части дымохода. В случае различия в размерах, потребуется подгонка или изготовление переходного элемента.

При наличии необходимых слесарных инструментов и определенных навыков, можно сделать искрогаситель на дымоход своими руками. Понадобится:

• Нержавеющая сталь в листах толщиной 1–2 мм. Меньший размер быстрее прогорит, с большим труднее работать;
• Сетка из такого же материала с размерами ячейки 2–5 мм. Меньшее сечение снижает тягу и быстро покрываться сажей, большее снижает эффективность искрогашения;
• Набор саморезов по металлу. Лучше применять с защитным покрытием, например, оцинкованные;
• Слесарный инструмент: дрель, ножницы по металлу, молоток, пассатижи, отвёртка, рулетка, разметочный инструмент.

Материалы и инструменты, необходимые для изготовления искрогасителя своими руками.

Т.к. работа связана с металлом, рекомендуется использовать перчатки. Для удобства понадобится верстак или рабочий стол.

Этапы работ по изготовлению искрогасителя на дымоход для бани своими руками:

Снимаются размеры с верхней части дымохода. Выполняется эскизный проект;
Изготовляются картонные шаблоны. Производится макетирование будущего искрогасителя дымовой трубы. Вносятся коррективы;
Из металла по картонным шаблонам вырезаются отдельные детали: корпус, крышка, элементы крепления;
Производится сборка. Соединения осуществляются при помощи саморезов или заклепок из нержавейки. Можно применять пайку или сварку, но это существенно осложнит процесс, т.к. далеко не у всех есть специальное оборудование и навык работы с нержавеющей сталью;
Готовое изделие устанавливается на дымоходную трубу

Важно проверить прочность крепления, ведь на крыше сила ветра всегда сильнее, а конструкция искрогасителя обладает определённой парусностью;
Для определения работоспособности собранного устройства необходимо протопить печь. Лучше всего это делать в тёмное время суток,  так будут заметны даже малые искры. В качестве топлива целесообразно использовать сухие узловатые, с обилием сучков, поленья

Такие дрова не только хорошо горят, но и производят большое количество искр при растрескивании. Поможет периодическое помешивание кочергой в топке.

В качестве топлива целесообразно использовать сухие узловатые, с обилием сучков, поленья. Такие дрова не только хорошо горят, но и производят большое количество искр при растрескивании. Поможет периодическое помешивание кочергой в топке.

Грамотно сконструированный и правильно собранный искрогаситель на дымоход для бани своими руками способен надёжно гасить искры при хорошей тяге. Таким образом, будет обеспечена пожарная безопасность строения, хозяйственных построек и окружающей среды.

Способы гашения искр из дымохода

Искрогаситель является не единственным устройством для гашения искр, помимо него, есть еще несколько решений:

1. На оголовье трубы прорезаются боковые дырочки, а торец просто заваривается. Для реализации подобного нужно взять трубу нужного диаметра, просверлить отверстия, заварить торец и поставить на уже установленную трубу дымохода.
2. Установка сетки в оголовье дымохода. Единственным недостатком такого решения является необходимость регулярной замены металлической сеточки, потому как она часто забивается.
3. На дымоход устанавливается качественный дефлектор. Однако такое решение целесообразно, кода в вашей местности преобладают очень сильные ветра, и появляется обратная тяга в дымоходной системе. Если же такой ситуации не наблюдается, тогда можно отделаться обычным искрогасителем.
4. Этот способ предполагает реализацию дымооборота на самой трубе. Наиболее простая реализация выглядит следующим образом: делается колено на трубе, которое призвано уменьшить тягу. Таким образом, искры будут реже вылетать из дымохода. Соответственно, и дым станет медленнее выходить из трубы, что хорошо скажется на сохранении дополнительного тепла в помещении, бане и так далее.

При использовании этого способа не переусердствуйте, так как важно, чтобы в дымоходе был достаточный уровень тяги. Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему

Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему

Если вы наблюдаете обильный поток искр из дымохода, проверьте тягу, возможно, она недостаточна и следует пересмотреть всю систему.

Помимо традиционных функций, у искрогасителя есть еще один хороший плюс – это предотвращение попадания птиц в дымоход, которые так и норовят сделать там гнезда.

При наличии таковых последствия будут не радужными:

1. Топка после длительного перерыва создаст невыносимый запах в помещении.
2. Стены труб покроются липкой смолой.
3. В результате потребуется чистка дымохода.

Преимущества и недостатки

Когда летят искры из дымохода, устанавливается гаситель, который имеет такие преимущества:

— безопасность;

— выбор моделей;

— возможность самостоятельной установки.

Вместе с тем есть недостатки:

— затратность;

— сложность установки;

— работа на высоте.

Таким образом, основным преимуществом является безопасность. Люди рассматривают оборудование для бани, чтобы снизить риск возгорания

Когда происходит топка, важно смотреть за искрами. Модели представлены самые разнообразные. Пользователи оценивают вытянутые и короткие варианты

Под любой дымоход можно подобрать индивидуальную конструкцию. Некоторым будет интересно придумать собственную форму. Далее остается только остановиться на декорировании

Пользователи оценивают вытянутые и короткие варианты. Под любой дымоход можно подобрать индивидуальную конструкцию. Некоторым будет интересно придумать собственную форму. Далее остается только остановиться на декорировании.

В то же время есть минусы, которые связаны с производством. Для сборки требуется материал и инструменты. Еще не обойтись без точной подгонки по диаметру. Редко приходится делать прототипы, но тут не обойтись без бумажного элемента.

Как сделать на дымовые трубы искрогаситель?

Сделать своими руками искрогаситель очень просто, для этого не придется покупать дорогие материалы либо инструменты, практически все необходимое наверняка есть в запасе у рачительного хозяина дома. Перед работой только необходимо точно определиться с конструкцией будущего устройства, снять все размеры с дымовой трубы, нарисовать эскиз с соблюдением всех размеров, по которому и будет вырезаться металл, собираться сам искрогаситель.

Для того чтобы сделать искрогаситель для трубы своими руками, необходимо приготовить простейшие инструменты и материалы:

Устройство искрогасителя.

• металлические прутки с диаметром до шести миллиметров (лучше всего в один мм, чтобы газы могли свободно проходить через решетку). Вместо прутков можно использовать кусок металлической сетки;
• лист металла с толщиной от одного миллиметра;
• болгарку, ножницы по металлу;
• простой карандаш, линейку;
• стальные заклепки (алюминиевые не дадут надежной фиксации);
• сварочный аппарат и струбцины для крепежа материала перед сваркой.

Все работы лучше проводить на горизонтальной поверхности, предварительно снять размеры с дымовой трубы. Рекомендуется сразу определиться с конструкцией, нарисовать эскиз с точными размерами, который будет необходим при раскрое материала, сборке самого устройства для установки на дымоход.

Процесс установки искрогасящего оборудования очень прост:

1. Сначала рисуется эскиз для будущего устройства.
2. После этого сталь толщиной до 1 мм раскраивается согласно проекту (зависит от размеров самой дымовой трубы).
3. Металлическая сетка с ячейками в 5 мм также раскраивается согласно размерам установленной дымовой трубы. Делать это можно при помощи приготовленных кусачек либо ножниц по металлу.
4. Труба с диаметром, подходящим для печной трубы, отрезается таким образом, чтобы из нее получилось основание для установки сетки.

Далее работы по изготовлению искрогасителя включают в себя:

1. Прутки, которые размещаются параллельно друг другу на сетку, оставляя часть для крепления к трубе. Прижимаем их молотком, все стыки привариваются сварочным аппаратом.
2. Полученной сеткой надо обтянуть трубу, прижать струбцинами. По сетке надо постукать молотком – таким образом с металла снимется напряжение.
3. После изгиба все края и стыки привариваются.

Можно брать уже готовый, приобретенный ранее кусок сетки, которая крепится к трубе-основанию таким же образом.

https://youtube.com/watch?v=IhD_aqRbQLM

Монтируем дефлектор и крепим готовый искрогаситель

Теперь для трубы делаем дефлектор. Из листа металла вырезаем козырек в виде окружности, сгибаем его (все сгибы крепятся сверху клепками), получаем небольшой конус с диаметром, большим, чем диаметр основной трубы. Это и будет наш козырек.

К сетке и основанию искрогасителя дефлектор крепится при помощи металлических полос, привариваемых либо фиксируемых обычными стальными клепками. Готовый искрогаситель можно устанавливать на дымоходы, используя для этого различные варианты крепления (зависит от материала самой дымовой трубы). Это могут быть саморезы, болты, необходимо предусмотреть возможность демонтажа для прочистки труб.

Искрогасители являются дополнительным элементом, которым комплектуются трубы для защиты зданий от возгораний, ставятся они на верхней части дымовых труб. Это специально установленная сетка и дефлектор, которые не дают искрам попадать на поверхность кровли. Все они, проходя через решетку, просто гасятся о ее ячейки.

Рекомендуют установку такого устройства делать для бань, саун, при покрытии дома легковоспламеняющимися материалами. Кроме того, искрогаситель препятствует попаданию в трубу птиц, посторонних материалов, веток и прочего мусора, что значительно сокращает частоту прочистки дымовых труб. Установка искрогасителя обеспечивает максимально возможную безопасность. Сделать такое устройство можно и своими руками, для этого необходимы простейшие материалы и инструменты, сам монтаж занимает минимум времени.

Пошаговая инструкция по изготовлению

Для того чтобы самостоятельно смастерить искрогаситель в домашних условиях, нужно сделать замеры дымохода, начертить схему будущей конструкции, а также подготовить все необходимое для работы. Специалисты рекомендуют использовать в качестве материала оцинкованную или нержавеющую сталь. Она обладает антикоррозийными свойствами, поэтому прослужит намного дольше, чем изделия из других металлов. Толщина листа может составлять от 0,6 до 1,0 мм. С тонким материалом вам будет проще работать, хотя если взять лист толще, то изделие получиться намного надежней.

Толщина прутьев сетки должна быть как можно меньше. Рекомендуется использовать нержавейку диаметром от 1 до 5 мм. В данном случае чем больше диаметр, тем быстрей будет загрязняться сетка. Также вам понадобятся заклепки, которые будут использоваться для соединения элементов конструкции. Они обязательно должны быть стальными, алюминий для этих целей совершенно не подходит.

Искрогаситель на трубу дымохода: как сделать своими руками из подручных средств, инструкция

1. Рисуем схему будущего искрогасителя на бумаге.
2. Оборачиваем внахлест 10–15 мм сетку вокруг дымоходной трубы.
3. Отрезаем нужный кусок.
4. Хорошо оборачиваем полученный оголовок трубы, создавая цилиндрическую форму, а на место нахлеста сетки укладываем из оцинкованного металла. Она должна выходить за край сетки на 3–5 см.
5. Прикрепляем полосу к сетке с помощью заклепок. Далее нам понадобится прикрепить еще две полосы, которые станут держателями будущего зонта искрогасителя.
6. Для создания зонта надо сначала нарисовать круг на бумаге нужного размера. Переносим чертеж на лист металла.
7. Отмечаем на заготовке радиус круга, и, отталкиваясь от него, помечаем угол в 15–25 градусов.
8. Отрезаем намеченный участок и сворачиваем лист в виде конуса с небольшим нахлестом. Место соединения скрепляем с помощью заклепок.
9. У нас получилось две заготовки – цилиндр из сетки и зонт искрогасителя. Теперь соединяем две эти детали между собой. Зонт искрогасителя скрепляем в местах оцинкованных полос, которые выступают в роли держателей с помощью заклепок.

Между зонтом и сеткой при соединении не должно оставаться пространства. Делаем все по инструкции, скрепляя элементы вплотную. Наш искрогаситель готов. Теперь осталось зафиксировать его на трубе дымохода. Для этого можно воспользоваться готовыми хомутами, которые продаются в магазинах, или же опять сделать все своими руками.

Популярные модели

Искрогасители для дымохода бывают разными. Выделяют два основных вида, которые используются чаще всего:

1. Искрогаситель-кожух. Такие приборы часто создают своими руками из подручных средств.
2. Искрогасители-дефлекторы. Такие модели предназначены не просто для того, чтобы гасить твердые частицы. Они усиливают тягу в дымоходе путем перенаправления потоков ветра.

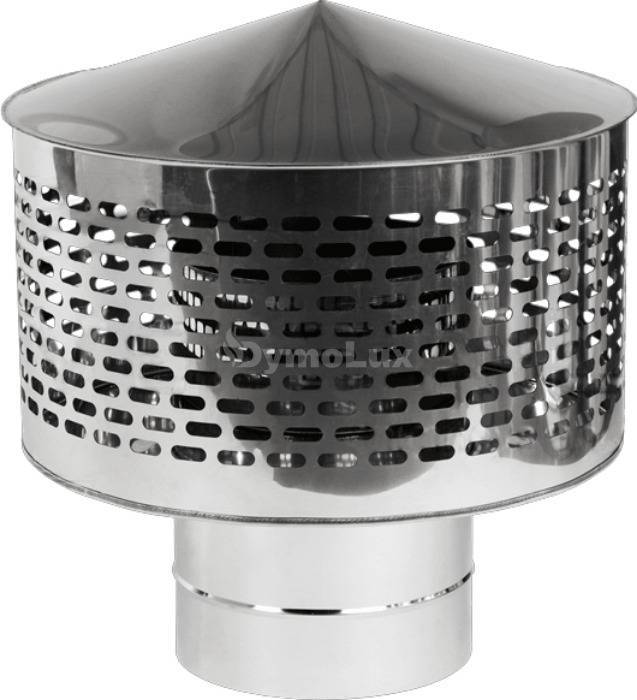

Искрогаситель-кожух

Искрогасители-кожухи пользуются популярностью благодаря простоте конструирования. Можно собственноручно сделать отверстия в трубе или присоединить к ней насадку-сетку. Отрицательным свойством такого устройства является необходимость периодической ревизии искрогасителя.

Рекомендуем ознакомиться: Как самостоятельно построить столбчатый фундамент из ПВХ труб — пошаговая инструкция

Сетка и перфорации быстро забиваются. На них оседают продукты горения и тяга постепенно снижается. Это обуславливает необходимость часто прочищать такой искрогаситель. Есть модели кожухов, которые продаются уже в собранном виде, их нужно только присоединить к дымоходу.

Искрогаситель-дефлектор

Искрогасители-дефлекторы более современные устройства. Они имеют эстетичный вид и не снижают тягу в трубе. Такие искрогасители могут оснащаться сетками и перфорациями.

Отличительной особенностью такого устройства является наличие места сужения. Оно способствует увеличению тяги внутри искрогасителя. Такой феномен подчиняется закону Бернулли: в местах с меньшим сечением трубы увеличивается скорость потока, при этом снижается его давление. Снижение давления приводит к увеличению тяги.

Место сужения может находиться в любой части искрогасителя. Существуют разные модели. Некоторые из них по строению напоминают искрогаситель-кожух, но отличаются лучшей аэродинамичность.

Отрицательные свойства таких искрогасителей те же: их сеточки и перфорации быстро забиваются твердыми частицами. Эта проблема была решена в Центральном аэрогидродинамическом институте (ЦАГИ). Искрогасители, которые там конструировали, носят название института.

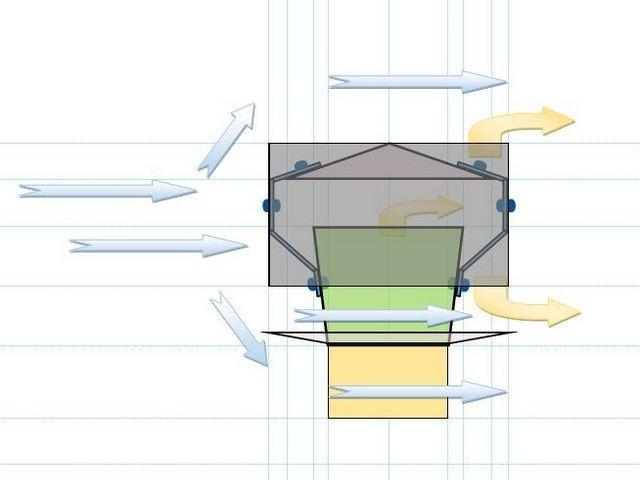

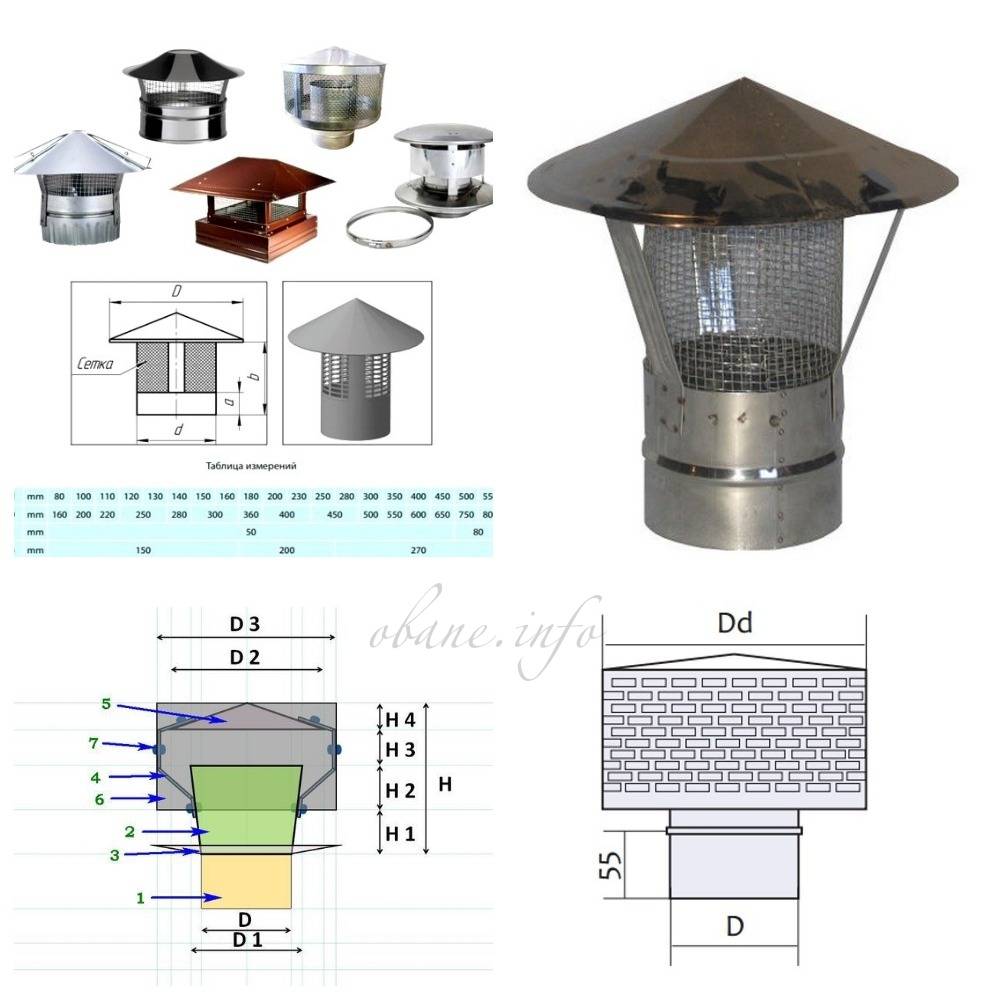

Искрогаситель-дефлектор ЦАГИ включает в себя:

• Нижний цилиндр — патрубок. Он является продолжением трубы дымохода.
• Место сужение между патрубком и диффузором.
• Диффузор — расширенная часть искрогасителя.
• Крышка-зонтик. Она защищает устройство от осадков и крепится на расстоянии от диффузора с помощью ножек.
• Наружный цилиндр или обечайка. Это цилиндр большого диаметра, который крепится снаружи к искрогасителю и способствует перераспределению газов вверх и вниз.

Такой искрогаситель позволяет тушить горячие частицы и усиливать тягу. Он не способен задерживать копоть.

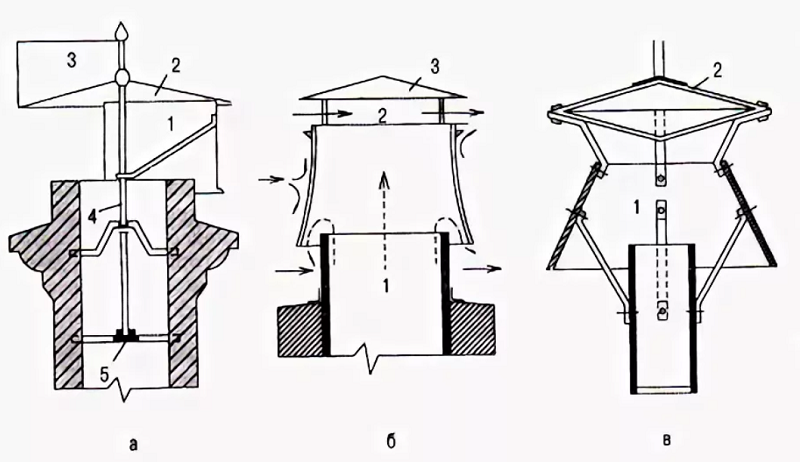

Виды дефлекторов

Дефлектор — это аэродинамическая установка для гашения потока воздуха и устранения искр.

Существуют такие виды:

— круглые;

— в виде звезды;

— открытого типа.

Круглые дефлекторы считаются самыми распространенными. Плюс кроется в том, что их изготовить проще всего. Далее стоит учесть форму сеточки. Под круглое сечение ее в домашних условиях не сложно изготовить.

Есть варианты с одной или несколькими камерами. Когда подбирается товар в виде звезды, основной упор ставиться на декор. Пользователи стараются выделиться, хотя конструктивной необходимости тут нет

Во время сборки обращается внимание на сложность установки сетки. Поскольку часть трубы будет закрыта, эффективность конструкции оставляет желать лучшего. По последнем месте стоят дефлекторы открытого типа

Некоторым они покажутся опасными в применении, однако это не так. Секрет заключается в том, что камера имеет сложную форму. На изделие устанавливается одна или несколько сеточек. Второй плюс заключается в том, что искры первоначально попадают в камеру и там гасятся

По последнем месте стоят дефлекторы открытого типа. Некоторым они покажутся опасными в применении, однако это не так. Секрет заключается в том, что камера имеет сложную форму. На изделие устанавливается одна или несколько сеточек. Второй плюс заключается в том, что искры первоначально попадают в камеру и там гасятся.

Сделать самому или заказать прибор?

Искроуловители на заказ довольно распространенная опция. Если вы доверяете исполнителю, то можете рассчитывать на хороший срок службы и полную исправность. Но так бывает не всегда, особенно, если изготовитель решит сэкономить на материале.

Если вы решили изготовить искроуловитель самостоятельно, у вас может уйти на это больше времени. При этом вы сможете полностью контролировать процесс, начиная с выбора и приобретения материала, и заканчивая конструктивными нюансами.

Советы по выбору

При выборе стоит уделить внимание габаритам трубопровода, типу конструкции и качеству материала. Диаметр устройств, как правило, составляет 80-550 мм

Размеры козырьков зависят от габаритов трубчатых конструкций, которые надеваются на дымоход.

Популярные модели

Существуют упрощенные кожухообразные варианты и решения с функцией дефлектора. Среди последних можно выделить следующие популярные модификации:

1. ЦАГИ,
2. Аппарат Григоровича.
3. Круглый Волпер.
4. H-образное устройство.
5. Флюгер.
6. Тарельчатый.

Как сделать искрогаситель на дымоход своими руками: совета теплотехника

Сноп искр, вылетающий из дымохода – зрелище завораживающее. Однако эта красота становится причиной возгорания крыши и всей постройки, особенно когда речь идёт о деревянной бане.

Искрогаситель для дымохода легко можно сделать своими руками

Обезопасить себя от этого можно установив искрогаситель на печную трубу.

Что такое искрогаситель и как он работает

Искрогаситель на дымоход – это приспособление в виде насадки на верхушку печной трубы. Имеет сетку и зонтик сверху из металла.

Принцип работы искрогасителя прост. Дым вместе с несгоревшими частичками топлива (искрами) поднимается по дымоходной трубе. Сталкиваясь с металлической сеткой или решёткой, искры гасятся. При этом тяга отопительного прибора не ухудшается, ведь дым и горячий воздух решёткой не задерживается.

Эта конструкция проста в изготовлении и установке, но крайне важна, поскольку  помогает избежать пожара. Также она защищает трубу от засорения листьями, птичьими гнёздами и прочим мусором.

Искрогасители необходимы не только для деревянных крыш. Некоторые кровельные материалы также могут воспламеняться или пострадать от искр, например мягкая черепица, битум, полимерные материалы, ондулин.

По пожарным нормам требуется установка искрогасителя на трубу в таких случаях:

• При эксплуатации твёрдотопливных систем отопления (котлы, титаны, печи, камины).
• На постройках, которые разогреваются отопительными приборами до высоких температур (баня, сауна). Установка искрогасителя на трубу котельной обязательна.
• На крышах с деревянной несущей системой или кровельными материалами, которые легко воспламеняются.

Виды искрогасителей на дымоход

Простейшие модификации, изготовление которых не займёт много времени и средств:

• Искрогаситель со стенками из сетки или металлических прутьев. К нему дополнительно устанавливают крышку-дефлектор.
• Искротушитель в виде сетчатой крышки для дымохода.

Выбирая тип конструкции из всех возможных вариантов, учитывают необходимую силу тяги и вид топлива. Искрогаситель в виде сетки, забиваясь сажей, снижает тягу. Дефлектор типа Цаги, наоборот, усиливает.

Чтобы сэкономить, не обязательно покупать фабричную модель. Каждому хозяину под силу сделать и установить искрогаситель своими руками.

Простейший способ изготовления дефлектора типа Цаги, не требующий сложных инструментов и дорогостоящих материалов:

1. Приобрести металлическую сетку с ячейкой 3–5 мм. Более густая быстро забьётся сажей и пылью и перестанет свободно пропускать дым. Предпочтительна сетки жёсткого типа, она не деформируется от высокой температуры.
2. Подготовить отрезок трубы нужного диаметра.
3. Вырезать из сетки прямоугольник, длиной чуть больше, чем окружность трубы.
4. Обернуть сеткой трубу с нахлёстом в пару сантиметров, сделав кожух из сетки. Прихватить сваркой края и закрепить его на отрезке трубы.
5. Из тонколистовой стали соорудить конус, края которого будут выходить за решётчатый фильтр.
6. Установить конус выше сетки, на каркас из металлических прутиков, чтобы между сеткой и грибком было некоторое расстояние.
7. Готовый сетчатый фильтр с дефлектором устанавливается на дымоход и закрепляется.

Металлическую сетку легче согнуть, если постукивать по ней молотком. Этим снимается напряжение с металла, и он становится податливым для деформации.

Лист нержавейки или алюмоцинка (толщиной 0,5–1 см), жёсткая металлическая сетка, отрезки стальной проволоки, стальные заклёпки, ножницы для резки металла, струбцины, болгарка, сварочный аппарат, линейка, карандаш.

Ещё один вариант, как сделать искрогаситель на трубу бани своими руками:

• Произвести точные замеры диаметра отверстия дымохода
• Нарисовать чертеж будущих деталей
• По чертежу сделать макеты из картона, по ним вырезать металлические детали
• Установить металлические прутики
• Сварить места соединения деталей
• Выступы зачистить болгаркой
• Дополнительно зафиксировать части конструкции стальными заклёпками
• Установить собранный искрогаситель на дымоход
• Проверить надёжность фиксации

Нюансы установки своими руками и эксплуатации

Для правильной установки искротушителя, диаметр его входной трубы делается в соответствии с диаметром дымоходной трубы. Простейший вариант монтажа – когда дефлектор просто плотно вставляется в дымоход. Но надёжнее закрепить его саморезами или болтами.

Конструкция искротушителя требует регулярной очистки от копоти и сажи, поэтому она делается съёмной, приваривать к дымоходу нельзя.

Для качественной работы искрогасители нужно регулярно очищать от мусора, копоти и сажи. Иначе свободный выход продуктов горения затруднится.

Назначение искрогасителя

Искрогаситель — это устройство, которое необходимо для охлаждения частиц, попадающих в дымоход в процессе сгорания топлива. Он устанавливается на оголовок дымоходных труб.

Обратите внимание! При сгорании твердого топлива образуется тепло, вода и углекислый газ. Вода под действием тепла превращается в пар. Примеси в топливе приводят к неполному его сгоранию, из-за чего образуются другие продукты горения и не сгоревшие раскаленные частицы

Последние являются искрами, вылетающими из трубы под действием тяги

Примеси в топливе приводят к неполному его сгоранию, из-за чего образуются другие продукты горения и не сгоревшие раскаленные частицы. Последние являются искрами, вылетающими из трубы под действием тяги.

Топливо высокого качества имеет наименьшее количество несгораемых частиц. Топливо низкого качества — наибольшее. Опасность искр состоит в том, что они не остывают при движении по ровной трубе. Раскаленные частицы, попадая наружу, могут воспламенять участки крыши, деревья, траву, стены дома. В этом случае повышается риск возникновения пожара.

Конструкции современных дымоходов предусматривают несколько этапов охлаждения искр. Для этого создают препятствия, турбулентные потоки и горизонтальные отводы. Основное их предназначение — обеспечить контакт раскаленных частиц со стенкой трубы.

При этом искры передают свое тепло дымоходу, а сами охлаждаются. Проблема заключается в том, что труба быстро нагревается и теряет возможность охлаждать твердые частицы. Кроме того, турбулентный поток внутри трубы уменьшает тягу дымохода.

Дополнительным препятствием на пути искр наружу, является искрогаситель. Он не уменьшает тягу в дымоходе, но охлаждает поднимающиеся наверх частицы. Искрогаситель механически задерживает искры и охлаждает их. Это уменьшает опасность распространения их за пределы дымохода и возникновения пожара.

Техническое обслуживание систем искроулавливания

Как и любой, самый простейший механизм искрогаситель нуждается в проведении регламентных работ, которые заключаются в следующем:

1. Осмотр на целостность всей конструкции. Не реже 1 раза в год.
2. Очистка основных компонентов и узлов от сажевых и иных отложений. Два раза в год.
3. Внеплановые осмотр и очистка. Например, в местностях с обилием тополя обыкновенного, пух этого дерева, в состоянии забить сетку искрогасителя до состояния плотного волокна. Помимо ухудшения тяги такая насадка еще и пожароопасна. Проводить такие работы необходимо по мере возникновения объективной необходимости и конкретными сроками не регламентируются.

Виды

Специальные искрогасящие конструкции могут изготавливаться в самых различных исполнениях, отличающихся как своими размерами, так и по форме. Чаще всего встречаются следующие варианты оформления искрогасителей:

• защитный кожух, изготовленный на основе мелкой сетки;
• колпак особой формы, выполняющий функцию гасителя искр и дефлектора (устройство, изменяющее направление потока) одновременно.

Вследствие того, что искроуловители частично препятствуют свободному перемещению продуктов сгорания, в их конструкции эффект снижения тяги в трубе должен быть сведён к минимуму.

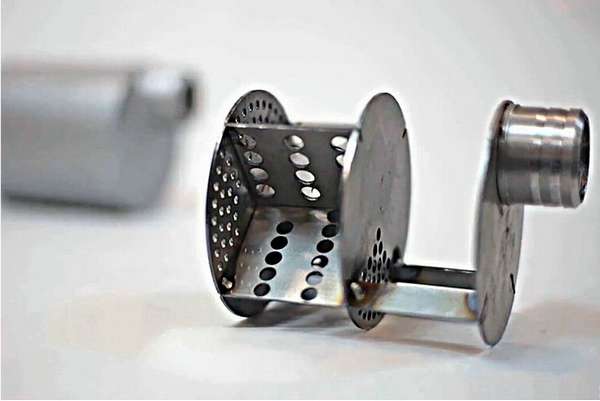

Исходя из этого требования, известные виды конструкций (искрогаситель для буржуйки, например) изготавливаются таким образом, чтобы дробление искр не вызывало замедления дымового потока.

С этой целью их размеры строго нормируются; причём диаметры дефлектора или кожуха в этом случае (в зависимости от развиваемой тяги) могут варьироваться в границах от 80 до 550 мм. Конструктивный размер козырька трубы напрямую зависит от габаритов последней.

Особый интерес представляет покупное изделие, совмещающее в себе функции искрогасителя и дефлектора одновременно (два в одном), которое также может иметь самые различные исполнения.
