Станки по дереву для домашней мастерской: чертежи, инструкции и фото-примеры

Определимся с толщиной, решим вопросы цены и способы работы с материалом

Фанера, как и дерево, материал благодарный, но капризный, требует особого подхода и очень не любит грубого вмешательства в свою структуру.

Необходимо помнить, что в зависимости от толщины материала меняется подход к работе с ним, а именно:

• Тонкая фанера до 2 мм, это экземпляр для ножа, обычного монтажного ножа, ;
• Слоенка от 2 до 6 мм это уже для лобзика, при этом не имеет значение, какой именно лобзик вы будете использовать, ручной или электрический, это его клиент;
• И уже все, что толще 6 мм, здесь только дисковые пилы.

Хотя говоря о конструировании станков и роли фанеры в этом процессе, то можно сразу отбросить тонкую фанеру, в этом творчестве она не применяется.

Нас будут интересовать два основных экземпляра:

1. Первый – это фанера толщиной от 4 до 6 мм
   . Здесь мнения расходятся, причем как специалистов, так и домашних мастеров. Одни считают, что чем толще фанера, тем она крепче. Другие утверждают, что слоенность материала уже делает его достаточно крепким, и даже сравнивают его со сварными или литыми конструкциями. Как обычно истина где-то посередине, поэтому будем считать, что в данном случае нам поможет соотношение цена-качество, тем более что нам не нужен супер материал, который будет работать под открытым небом или в воде. Станок спокойно будет работать в домашней мастерской с минимальными перепадами температур и нормальными показателями влажности.

1. Второй – аналог толщиной от 10 до 20 мм
   . В данном случае все зависит от того, для каких целей используется фанера. К примеру, станок для резки фанеры, который предназначен для работы с полным фабричным листом имеет широкое основание и требует особой крепости, в данном случае нужна двадцатка. Самодельный станок с ЧПУ из фанеры рассчитан на небольшую площадь фрагмента, а, следовательно, 10 мм фанера прекрасно справится с поставленной задачей.

О резке чуть подробнее

Итак, вот правила, которые необходимо помнить при резке фанеры:

Фанера — слоеный материал и основной распил должен идти вдоль волокон первого слоя материала;

• При резке имейте в виду, что гораздо плотнее аналогов из хвойных пород древесины (они более рыхлые, а следовательно более мягкие);
• Имеет значение и с какой стороны производится распил. Так распил с лицевой стороны осуществляется ручной пилой с мелкими зубчиками, распил с обратной стороны осуществляется более грубыми дисковыми пилами;
• При работе на дисковом оборудовании скорость вращения диска устанавливается максимальная, а подача материала минимальная;
• Пила подается легко до первой, легкой отдачи (или ощутимого сопротивления материала), таким образом, вы сможете заметно снизить вероятность сколов и прочих дефектов.

Соединение и сверление

Мы уже упоминали о том, что фанера не любит грубых механических воздействий на нее, поэтому если вы решили соединять детали и собирать станки своими руками из фанеры, то о гвоздях можете забыть, кстати, и о саморезах тоже. В данном случае могут быть только шипы и пазы, при этом шип в паз входит как ключ в замок, щели не допускаются, при фиксации используется клей ПВА.

Это в равной степени касается и станки для резки фанеры, и фанерный станок с ЧПУ, и все остальные агрегаты, где будет использована фанера. Это связано с тем, что и подвижные и неподвижные детали испытывают вибрацию и могут рассыпаться в самый неподходящий момент, если будут использованы другие типы креплений.

И несколько слов о сверлении – острое сверло для дерева подойдет.

Отделка деталей

Любая инструкция скажет вам о том, что на завершающей стадии фанера подвергается шлифовке, грунтовке, отделке. Особо выделяют обработку краев.

Есть ли необходимость именно в окрашивании изделий из фанеры, вопрос остается открытым, по той причине, что станок и его составляющие испытывают достаточно выраженное механическое, вибрационное, температурное воздействие и даже различные охлаждения часто не справляются с поставленной задачей.

Жидкости охлаждающие для фанерных агрегатов не применяются, а воздушное охлаждение работает по принципу лучше такое, чем никакое.

Поэтому в принципе можно ограничиться следующим набором действий:

• Шлифовка всей конструкции мелкозернистой наждачной бумагой, можно нулевкой. Процесс начинается от углов по ходу волокон;
• Отдельно шлифуются углы, при необходимости их можно острогать, а затем ошкурить;
• Грунтовка специальным составом в принципе не повредит, так как во многих мастерских отопления нет, а фанера – материал склонный к расслоению, лишняя защита лишней не будет.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

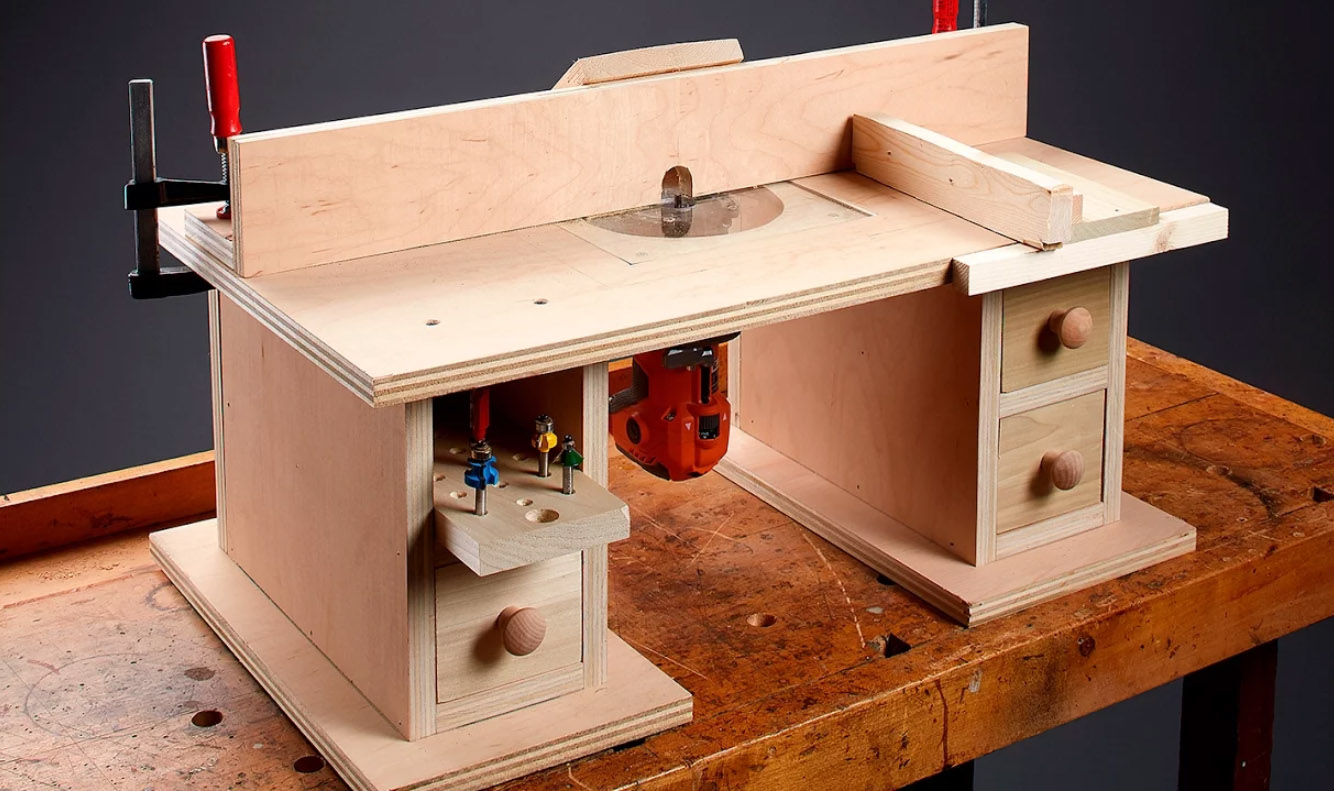

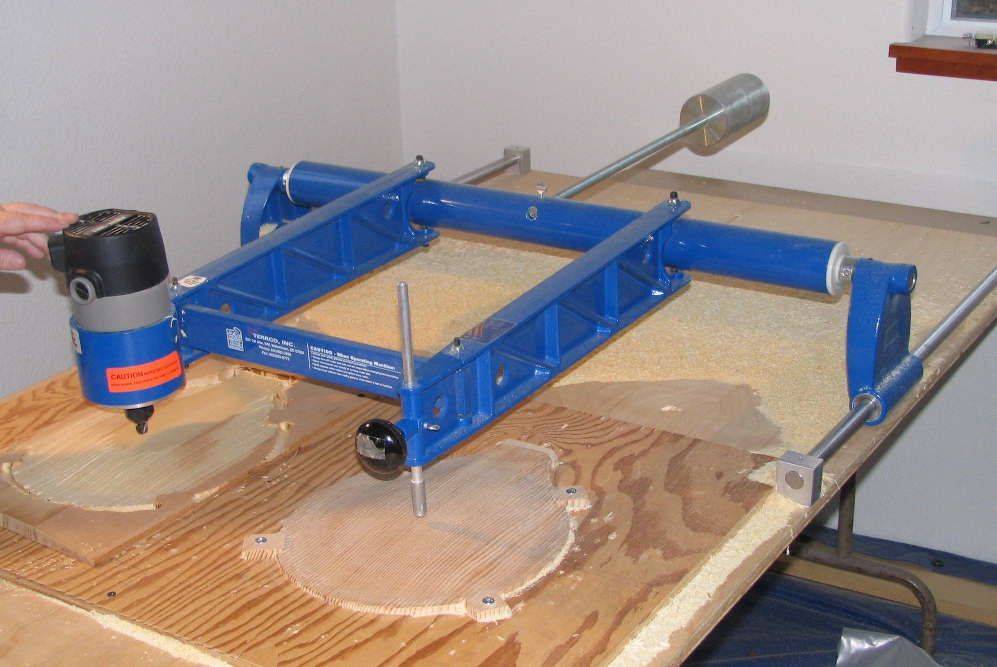

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

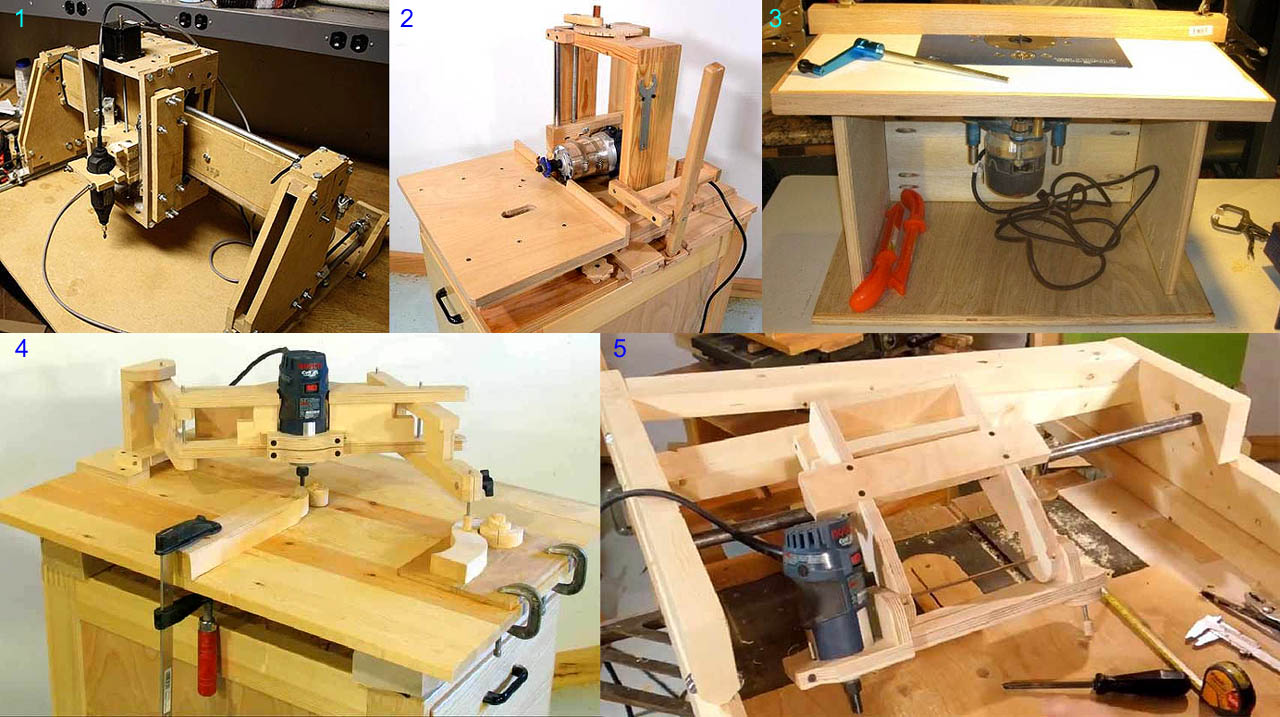

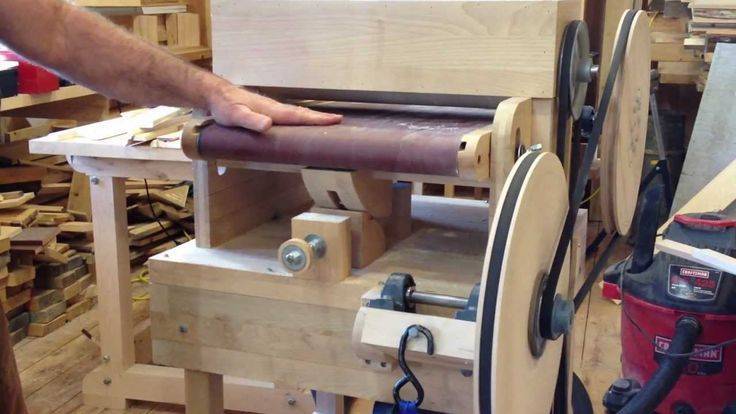

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Простой и аккуратный станок для гаража Мини-конструкция для частного использования Инструменты для сборки самодельного фрезерного станка Профессиональное оборудование

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Вариант длинных фрез Многообразие рабочего инструмента Для работы с разными поверхностями Создание 3d рисунка при помощи станка с ЧПУ

Фрезы для станков по дереву

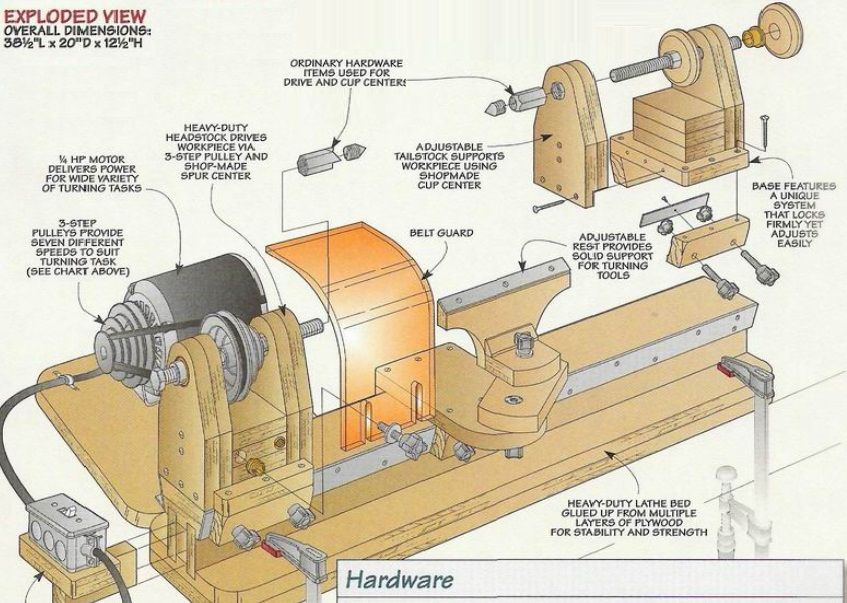

Материалы и оборудование

Прежде чем научиться делать токарный станок по дереву самостоятельно, необходимо подготовиться к работе.

В этом случае вам понадобятся:

• профильный брус 50х50 мм для кровати.
• доски толщиной 50 мм для изготовления поддона;
• фанера толщиной 18 мм, из которой будут изготовлены практически все детали;

Оборудование необходимо подготовить:

1. Электродвигатель на 220В или 380В, в зависимости от того, какое напряжение подходит для вашей мастерской.
2. Шкив — лучше взять 3-х проводный шкив, с помощью которого можно настроить оптимальную скорость обработки. Рекомендуется приобретать совместную пару.
3. Ремень клиновой.
4. Сверлильный патрон — используется в качестве основной опоры на передней бабке. Это своеобразный самодельный патрон для токарного станка по дереву.
5. Электрический шкаф с выключателем и его защитой от несанкционированного давления.
6. Саморезы по дереву различных размеров.
7. Болты, шайбы, барашковые и Т-образные гайки.
8. Защитный пластиковый чехол.
9. Стальной лист с сайта https://betall.ru/katalog/list-oczinkovannyij/
10. Монтажная планка для перемещения задней бабки по станине: если ее цена вас не устраивает, вы можете заменить ее на алюминиевый каркас.
11. Стержень винта: регулирует надежность фиксации детали в центрах станка.
12. Накидная гайка — колпачок на передней бабке.
13. Металлические кольца — обеспечивают оптимальное натяжение ремня на шкивах благодаря консоли.
14. Стопорные кольца — используются для удержания подшипников на своих местах.

Ниже приведено пошаговое руководство по процессу.

ЧПУ фрезер своими руками

ЧПУ фрезер – относительно дорогостоящий прибор. При реализации бизнес проектов наличие стартового капитала может быть ограничено, и покупка такого оборудование потребует существенных затрат. Фрезеровочный станок своими руками решит проблему.

Агрегат производится на циркулярном столе и сверлильном станке. Аренда инструментов обеспечит экономию средств. Сами станки можно изготовить из пластика. Он продается в строительных магазинах.

Сборка ЧПУ фрезера осуществляется в несколько этапов:

• создание схемы, обработка материала, сверление несущих отверстий;
• изготовление несущих блоков при помощи циркулярной пилы и дрели (производятся одинаковые детали, которые соединяются и образуют блок);
• нарезка деталей, образующих рамку основания;
• сборка деталей основания благодаря сверлению;
• установка стоек и распорок;
• изготовление резьбового стержня из гайки и пружины;
• установка фрезеровочной детали;
• сборка стола для работы (стол собирается из материалов высокой прочности по удобным размерам);
• производство муфт (можно использовать пластик);
• производство кронштейнов двигателей (можно использовать профиль из металла);
• сборка и проверка агрегата.

Управление станков осуществляется благодаря программе. Наиболее подходящей является «kcam». Драйвера двигателя соединяются с ЛПТ. Еще одной подходящей программой является числовое программное обеспечение arduino. Она предполагает наличие прошивки и интерфейса. Для запуска код не обязателен. Фрезерование осуществляется по контуру на заданную глубину, или при помощи лазера. Стандартная прошивка для фрезера не предполагает наличие софта. При работе с прибором следует учитывать правила безопасности.

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

Читать также: Зарядное устройство электроника как пользоваться

На сверлильном станке в боковой панели следует сделать два паза на расстоянии 70 мм, с их помощью, в дальнейшем, будет крепиться основание переднего стола.

Основание станка

Изготавливаем основание. Это простой прямоугольник, который нужно вырезать на циркулярке или ином распиловочном станке из той же фанеры толщиной 18-20мм размерами 180х480мм. Тут все просто — соединяем основание и боковую стенку под углом 90 градусов саморезами в торец стенки.

В дальнейшем рубанок будет устанавливаться следующим образом.

Задний стол

Задний стол также изготавливается из фанеры 18-20мм размерами 150х600мм; выпиливается технологический проем, чтобы получилась вот такая форма.

Торцевую кромку проема нужно спилить под углом. Сделать это можно на циркулярной пиле или электролобзиком.

Далее, открутив 4 винта, снимаем неподвижную «подошву» с электрорубанка и размечаем стол будущего станка.

Просверлив необходимые технологические отверстия, их нужно их немножко раззенковать, чтобы штатные винты были утоплена «заподлицо» и не препятствовали движению заготовки.

Устанавливаем наш самодельный задний стол на место снятой подошвы электрорубанка штатными винтами. После этого нужно зафиксировать этот стол на боковой стенке саморезами в торец этой стенки.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Две прямоугольных заготовки скрепляются под углом 90 градусов, образуя «уголок». После чего его жестко крепят к неподвижной части стола.

Фуговальный станок своими руками из электрорубанка готов к работе.

2 Популярные профилегибочные модели четырехсторонних станков

В наши дни четырехсторонний строгальный станок представлен на рынке в большом количестве образцов от различных ПФС. Наиболее популярными среди них, достойными вашего внимания, являются такие модели:

• четырехсторонний станок сч 1 фрезерный. Один из наиболее популярных типов для выпуска бруса профилировочного. Не требует специальных условий установки, имеет простой ЧПУ, надежный зажимной патрон. За одну подачу материала может снимать до 5 мм с бруска. Предназначен для обработки деталей длиной от 1 метра;
• модель с26 2Н. Еще один вариант для обработки профилировочного бруса, благодаря стараниям ПФС, имеет универсальный зажимной патрон. С26 2Н дает возможность работать с образцами от 63 см. С 26 имеет среднюю мощность, благодаря чему использован может быть и для домашней работы, и для крупного мебельного производства. Как и другие профилегибочные образцы 26 или 13, предельно прост в использовании;
• четырехсторонний станок с20 4б фрезерный – модель токарного оборудования, предназначенная для обработки как хвойных, так и лиственных пород деревьев. Как и модель с26, 13, 15 имеет достаточно высокую скорость обработки, универсальный патрон, ввиду чего может использоваться также на предприятиях деревообрабатывающих. И как с26 2Н, гарантирует высокое качество выпуска продукции, независимо от задаваемых параметров обработки;

• версия с16 1а. Тип токарного оборудования для домашней и фабричной обработки дерева. К преимуществам этого варианта нужно отнести максимальную простоту в управлении образцом с16 1а, его надежность, а также широкий достаточно спектр применения, который обеспечивает универсальный, как в моделях 26, 13, 160, 15, патрон. Максимальный объем заготовки для него составит 160 х 80 мм. С16 1а особенно будет удобен в работе новичкам;
• Hold MB 4015- один из наиболее надежных образцов оборудования, имеющий цельную станину. Предназначен фрезерный Hold для обработки цеховой;
• Бивер 520 – одна из наиболее современных версий оборудования. Имеет, как и Hold, качественное программное обеспечение. Компактен, но достаточно мощен. Рекомендован для промышленного применения.

2.2 Четырехсторонний станок своими руками

Конечно, для многих частных хозяйств, желающих наладить выпуск пиломатериалов, четырехсторонний станок, к примеру, Hold MB 4015, с 26, с16, 13 и другие модели, от производителя является довольно дорогой покупкой.

Возникает вопрос – можно ли сделать такое оборудование своими руками. Такая возможность на самом деле есть. Для того чтобы сделать самодельный фрезерный станок, необходимо приобрести комплект фрез (здесь желательно не экономить, поскольку именно от качества данных комплектующих зависит уровень обработки древесины уже готовой конструкцией).

Далее нужно будет собрать корпус, линию подачи по типу той, которая установлена на фабричных моделях. Патрон сделать можно даже из обычного профиля. Конструктивно патрон в домашних и фабричных моделях, в том числе, 4015, 26, 13, 160, 15, 51, не отличается.

Двигатель лучше также брать готовый, а не делать его своими руками. Можно приобрести агрегат необходимой мощности от аналогичного оборудования, заменить на нем гибкие детали и шестерни, установить для работы. Дальше вам нужно будет сделать самодельный блок управления с учетом количества рабочих режимов.

Если вы беретесь за данное дело в первый раз, остановитесь на простой схеме, которая будет работать только на включение и выключение.

Собирать самодельный станок фрезерный можно по общей схеме для таких изделий, к примеру, используемой в версиях 4015, 26, 13, 160, 15, 51. По окончанию работы обязательно нужно убедиться в надежности креплений, в особенности, самих фрез.

Только после того как вы убедитесь, что самодельный аналог фабричного оборудования работает нормально, можете начинать обработку древесины с ним.

Не забывайте только о правилах безопасности

Тем, кто выбирает самодельный вариант, им необходимо уделять особое внимание

Деревообрабатывающие станки четырехсторонние позволяют довольно качественно заниматься фугованием заготовок. Наиболее часто обрабатывают именно доски. На рынке представлены модификации разного типа. В первую очередь разделение устройств осуществляется по положению суппорта.

Также станки бывают с двумя или тремя направляющими. Стойки у них могут быть деревянными либо металлическими. Для того чтобы больше узнать о станках данного типа, следует рассмотреть конкретные модификации.

Токарный станок по дереву материалы

Сама конструкция состоит из следующих частей (смотрите на рисунке)

1. Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.
2. Поперечная П — образная балка.
3. Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
4. Токарный патрон.
5. Опора для задней бабки.
6. Элемент что крутится.
7. Упор для заготовки или инструмента.
8. Упор для подручника.
9. Направляющие балки.
10. Угол, стойка или опора для задней бабки.
11. Обойма.
12. Металлическая пластина под упор.
13. Деталь поперечной направляющей.
14. Винтики для закрепления.
15. Опорная ось.

Токарный станок по дереву пошаговая инструкция

Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.

Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).

Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.

Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.

В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис.)

Упор ( №5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.

Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).

Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).

Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.

Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.

Токарный станок по металлу материалы

Для изготовления такого инструмента вам будет необходимо:

• Лист металла;
• П — образные балки из металла;
• Полоски из стали;
• Углы из стали;
• Электрический двигатель;
• Передаточный механизм;
• Несколько гаек и болтов для скрепления;
• Болгарка;

Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.

Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.

Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту. Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.

Токарный станок по металлу пошаговая инструкция

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения ( или можно сделать «карманные» модели).

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

1. Из корпуса стартёра извлекают вал и втулку.
2. Часть вала срезают, оставляя стержень со шлицами.
3. На втулку одевают отрезок трубы, подходящего размера.
4. К концу трубы приваривают обрезок болта равного диаметра.
5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Изготовление резцов

Заготовки для изготовления резцов должны обладать соответствующей прочностью и твёрдой кромкой, отвечающей за резьбу, и надёжно вставляться в фиксатор.

Для изготовления резцов подойдут:

• Небольшие отрезки прутов из стали, соответствующие размерам деталей и имеющие квадратное сечение.
• Вышедшие из строя напильники и рашпили, на которых отсутствуют сильные надколы или трещины.
• Рессоры автомобиля. Предварительно заготовке придают форму квадрата — с помощью сварки или автогена.

После того как резец изготовлен, его затачивают. Для повышения прочности режущую часть закаливают, нагревая до нужной температуры и опуская в машинное масло. Повторив этот процесс несколько раз, получают прочный инструмент.

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

Пример столярного верстака

В комплектацию устройства входят:

1. Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
2. Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
3. Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
4. Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Покупной складной верстак для работы

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Чертежи столярного верстака своими руками

Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.

Например, готовый чертеж складного верстака своими руками может выглядеть так:

Пример чертежа складного верстака

Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:

• рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
• какая рука рабочая: располагать тиски справа или слева;
• какие заготовки будут изготавливаться: выбор формы стола;
• какую площадь в помещении отводите для верстака.

Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:

Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

1. Опоры, где каждая приходится губкой для зажима.
2. Двигающаяся зажимная губка.
3. Направляющие из металла. По ним двигается губка.
4. Ходовой винт, для перемещения элементов.
5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

А также посмотрите видео «тиски своими руками в домашних условиях»:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Вариант домашнего металлического верстака

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски
