Затворы “мокрого” типа
Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.
Вечное колено
Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.
Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».
Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.
Плоский гидрозатвор
Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.
Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.
Важно! В данном случае использование скользящего переходника является обязательным условием, чтобы коробку гидрозатвора не сорвало с трубы из-за расширения пластика от горячей воды в бане. Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней
Тогда как в колене сильфона водяной затвор продержится 3-4 дня
Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня
Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.
Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.
Поплавковый аппарат для организации слива в бане
Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.
Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.
Слив воды в бане с бетонными полами
Иногда даже в парной, не говоря о помывочной и комнате отдыха, устраиваются сплошные полы из бетонной стяжки с облицовкой плиткой или аналогичными материалами. В этом случае слив воды выполняется по стандартной для душевых отсеков технологии:
- при выполнении стяжки в полу сразу же закладываются трубы для подключения душевого трапа (трапов);
- стяжка делается с уклоном в сторону трапа, но угол наклона принимается порядка 1…3 градусов к горизонтали – на гладких, часто убираемых полах, этого вполне достаточно для надежного и быстрого стока воды;
- облицовка также создается с учетом сохранения угла наклона пола к отверстию трапа.
Утепление бетонного пола плитами полистирола или другим материалом очень желательно, поскольку сама по себе такая отделка создает ощущение дискомфорта, и не стоит усиливать его проникающим снизу холодом от промерзшего грунта.
При монтаже трапа необходимо предусмотреть уклон ведущей от него трубы (к септику или центральной канализации) не менее трех градусов, а также рассчитать необходимый диаметр трубы для обеспечения нужной пропускной способности.
Система отвода воды с пола до наружной канализации
Сливать воду с пола в наружную канализационную сеть можно двумя способами: с помощью трапа и через бетонную воронку под полом.

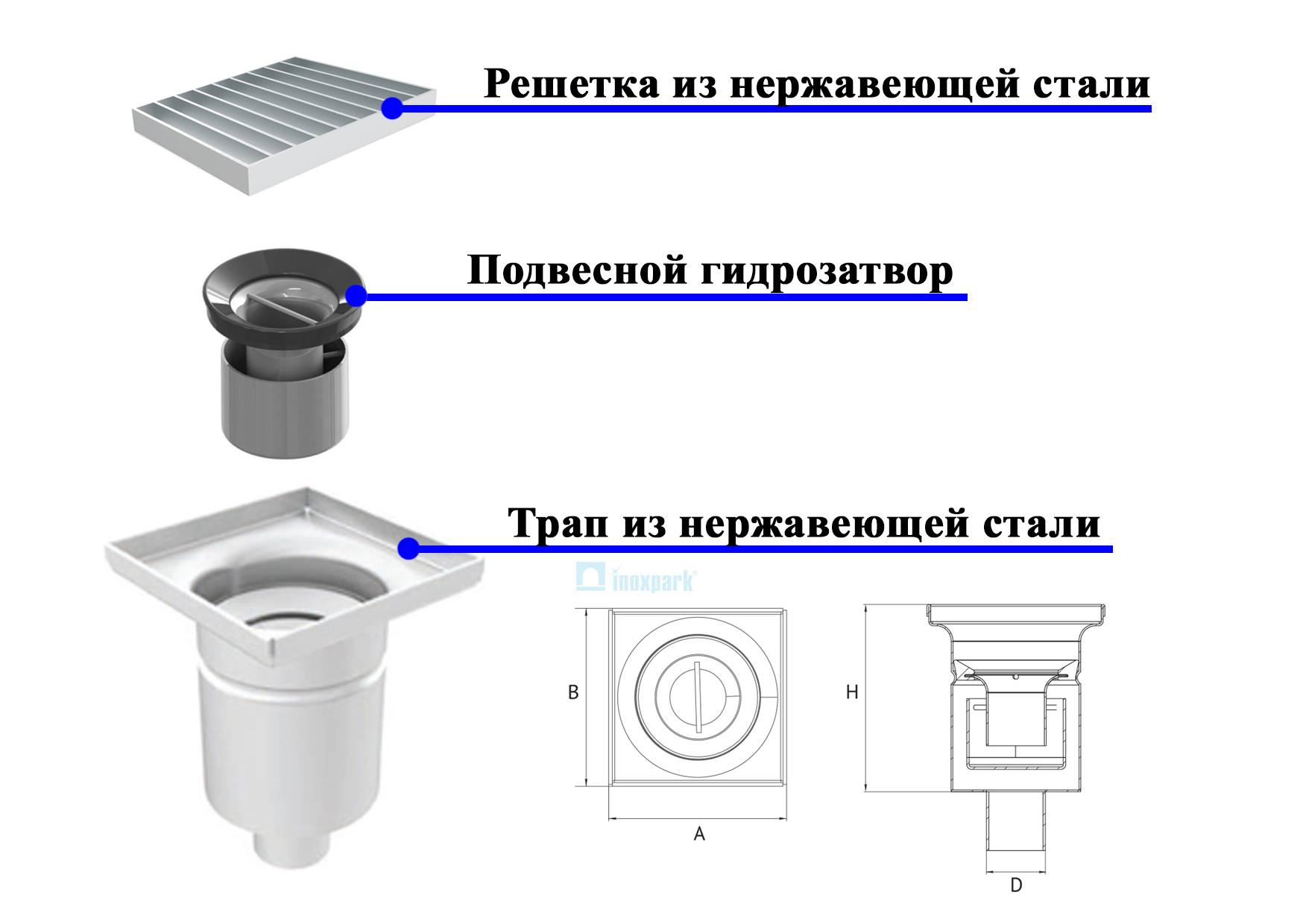

Трап
Идея использования трапа для отвода воды появилась недавно. Поэтому при его монтаже иногда делаются элементарные ошибки. Как их избежать, и поговорим.
Трап в бане — это элемент канализационной системы, обеспечивающий отвод воды с пола в наружные сточные сети. Устанавливается в парилке и моечном помещении на уровне пола или под деревянным сплошным или проливным полом в бетонной воронке. Состоит из корпуса, сифона, затвора, отводящей трубы и решетки.
Основные функции:
- отвод воды с пола в систему канализационных труб;
- первичная фильтрация стока;
- перекрытие потока неприятных запахов с выгребной ямы.
Трапы могут быть нескольких видов:
- вертикальные — подвод канализационной трубы к сифону производится снизу, что увеличивает скорость водоотвода, но требует заглубления всей системы;
- горизонтальные — отводная система крепится к трапу сбоку. Но здесь обязательно нужен уклон всех труб.
Отличаются трапы и по виду затвора. Он может быть:
- водяным (гидрозатвор). Самый простой и надежный. Однако в бане он не применим по двум причинам: может высохнуть, если парилкой долго не пользовались или замерзнуть зимой;
- мембранным — открывается под давлением водяного потока. Для бани они непрактичны — требуется постоянное увлажнение запирающего элемента. Иначе теряется его эластичность и запахи из канализации попадают в помещение;
- поплавочным — шарик всплывает при поступлении воды;
- маятниковым — шторки (лепестки) под давлением воды уходят вниз, а закрываются за счет противовесов, расположенных снаружи трубы.
Критерии выбора
Выбирая трап, а их разнообразие в торговой сети поражает, необходимо обратить внимание на следующие характеристики:
- диаметр канализационной трубы, чтобы была возможность соединиться без промежуточных элементов (переходников);
- способ соединения с системой канализации: вертикальный или горизонтальный;
- пропускную способность, чтобы не оказалось, что наружные сети диаметром 100 мм, а трап — 50 мм или, наоборот, в результате чего вода уходит с задержкой (труба диаметром 10 см пропускает 2,3 л/с);
- внешний вид — здесь можно подобрать под любой пол: деревянный, керамогранитный;
- материал изготовления. Метал надежней, но дороже. Для бани оптимальным решением является высокопрочный пластик или комбинация из нескольких материалов. Например, сифон из полиэтилена, а решетка металлическая;
- вид затвора.
Монтаж трапа
Монтаж трапа выполняется после установки отводящей трубы до заливки стяжки при использовании ленточного фундамента. При этом необходимо соблюдать несколько важных требований:
решетка трапа не должна выступать над поверхностью пола. Обычно она располагается на одном уровне
Но лучше, чтобы была чуть-чуть заглублена;пол в бане со сливом через трап должен иметь уклон в сторону решетки, чтобы вода быстро уходила самотеком; зазоры между полом и трапом нужно хорошо герметизировать, чтобы влага не просачивалась в подполье; при использовании вертикального трапа важно рассчитать глубину заложения отводной канализационной сети. Для этого следует посмотреть руководство по сборке сифона, где указаны минимальные параметры для каждого узла (только в сухом затворе рабочий участок может быть от 3 до 7 см), а также учесть необходимость установки тройника для приема воды с моечного отделения или парной (зависит от места подсоединения к канализационной сети)
Сборка трапа ведется в следующей последовательности (на примере деревянного пола):
до настила досок вся система водоотвода собирается. В нее заливается вода в большом количестве. Если протечек не наблюдается, трап разбирается;
Проверяется, насколько правильно собрана система водоотвода.
- настилается пол из половой доски (должны быть шип и паз). Как это правильно сделать, можно посмотреть здесь;
- с помощью измерительных инструментов находится месторасположение приемной канализационной трубы, после чего на поверхности пола рисуется отметка для сверления отверстия под трап. Оно должно быть с небольшим зазором;
электролобзиком вырезается отверстие;
- стамеской высекается квадрат под решетку;
- устанавливается трап;
- зазор между решеткой и полом герметизируется.
А сейчас рассмотрим, как сделать слив в бане под полом с помощью бетонной воронки. Сразу отметим, что заливать стяжку с уклоном мокрым способом трудоемко и сложно — процесс подробно описан здесь. Проще воспользоваться полусухим методом укладки бетона, что позволяет без особых проблем получить требуемый угол наклона поверхности в любом месте подполья. Как выполняется полусухая стяжка подробно описано в работе «Как делается полусухая стяжка пола?»
Предъявляемые требования
Несмотря на всю простоту конструкции, решетки на пол в баню своими руками должны быть выполнены правильно. Необходимо учитывать такие факторы:
Безопасность. Зазоры между планками должны быть таких размеров, чтобы дети не провалились между ними, а также следует исключать травмы пальцев ног при их попадании в эти щели. Это обеспечивается правильным выбором ширины зазора
Кроме того, площадка должна быть устойчивой и не переворачиваться при неосторожном нажатии на её край. Поверхность брусьев должна быть хорошо обработана для исключения заноз, а соединительные элементы (шурупы, гвозди) заглублены в материал.
Надежность
Важное условие – достаточная механическая прочность
Площадка должна выдерживать массу тела грузного человека
Материал выбирается без трещин и сколов.
Санитарные нормы. При воздействии экстремальных температур парилки материал решетки не должен выделять веществ, вредных для человеческого организма. Недопустимо наличие гниения и плесени.
Специфические требования. Вода должна свободно уходить через зазоры, не скапливаясь на поверхности площадки. Высота решетки должна обеспечивать все функции конструкции. Для обеспечения санитарных норм материал пропитывается антисептическим средством.
Внешний вид. Даже небольшой элемент, выполненный неряшливо, может испортить весь банный интерьер. Решетки не должны быть излишне громоздкими. При изготовлении следует учитывать внешнее восприятие. Нередко для создания особого интерьера, применяется не просто параллельная укладка наружных планок, а их фигурное расположение.
Слив в непротекающем полу
Более сложный вариант системы отвода воды через пол. Этот способ идеально подходит для тех парных, которые будут эксплуатироваться круглогодично. Если решили, что вам нужен именно такой слив в бане своими руками, пошаговое руководство его обустройства к вашему вниманию:
- В процессе укладки фундамента установите сливную трубу и поднимите ее патрубок до высоты, на которой в последующем будет монтироваться чистовой пол.
- После заливки фундамента выполните традиционные процедуры: гидроизоляция, укладка балок перекрытий и чернового основания. В последнем выпилите отверстие для патрубка.
- Сформируйте слив на черновом полу: уложите доски, предварительно стесанные под углом не более 5 градусов по направлению к сливной трубе.
- Уложите утеплитель на черновые доски и сделайте в нем отверстие для патрубка трубы.
- Смонтируйте чистовые доски и закрепите на линии слива специальный трап, к которому будет подходить вода. Затем присоедините к нему патрубок.
Слив в непротекающем полу Таким образом, вода будет стекать в трап вдоль слива, а оттуда, через патрубок, – в трубу, которая уже будет вести к канализации или обычной яме.
Совет. Вся конструкция пола должна быть качественно гидроизолирована, а отверстия между трапом и трубой – загерметизированы, чтобы влага не деформировала дерево.
Наиболее приемлемые типы трапов для условий бани
Исходя из сказанного, для русской паровой бани практики рекомендуют использовать классический кольцевой трап, линейный трап и поплавковый трап, где сечение водоотвода также блокируется, но посредством поплавкового рычажного механизма, который срабатывает только при определенном уровне воды в полости системы.
Кольцевой трап
Имеет форму бочонка, по окружности которого выполнено кольцо водоприемника. Такая система компактна и удобна, однако может уверенно утилизировать лишь равномерно поступающий небольшой объем воды, например из лейки душа в моечном отделении. Массу воды из вместительного обливного ведра будет отвести уже сложнее. Водяной затвор для бани в кольцевом трапе редко имеет высоту столба жидкости, превышающую 50 — 60 мм. Однако это же условие обеспечивает и очень компактные размеры такого устройства, при средней высоте цилиндра — 75 — 80 мм, что благоприятно сказывается на удобстве его монтирования, особенно в условиях ограниченного пространства.
Линейный решетчатый трап
Такая конструкция во многом подобна предыдущей и отличается прямоугольной формой гидрозатвора и вытянутым линейным оформлением водозабора, прикрытым решетчатой крышкой. Линейные трапы, несколько более производительны по свои характеристикам, кроме этого их удобно размещать в пристеночных зонах. А порой, внутренний объем парного или моечного отделения требует и таких решений.
Поплавковые и маятниковые трапы
Эти конструкции относятся к такому типу, как адаптивный сухой трап для бани. Выражение сухой гидрозатвор для бани не следует понимать буквально. Высота столба воды в нем не превышает 35 мм, что, однако, на порядок меньше таковой в вышерассмотренных классических кольцевых и линейных конструкциях. В чем же еще проявляются особенности таких трапов:
- Поплавковый — перекрывает сечение сливной канализационной трубы массивным поплавком. В отсутствие воды в камере сильфона он опускается в постель под собственным весом, отсекая сообщение с канализационной трубой. При попадании в камеру воды поплавок, имеющий положительную плавучесть, всплывает с постели и открывает сечение слива;
- Маятниковый — закрывает отверстие трубы вертикальными подпружиненными лепестками. Причем сила противодействия пружин рассчитана таким образом, что лепесток открывается под воздействием массы воды определенного объема.
Виды сухих трапов
Трап с сухим затвором обеспечивает осуществлять фильтрацию канализационных стоков от крупных компонентов, что позволяет предотвратить значительную часть аварийных засоров. Но основной его функцией является предотвращение проникновения запаха канализации в комнату.
В продаже можно найти следующие модели таких устройств:
- Затвор мембранного типасчитается одним из самых простых вариантов, но это не говорит о его ненадежности. Основной деталью является подпружиненная мембрана, которая под воздействием потока вода приоткрывается и обеспечивает прохождение стоков в систему. При прекращении потока мембрана возвращается в исходное состояние, что обеспечивает герметизацию устройства.
- Маятниковый сухой затвор для канализации оснащен клапаном с одной точкой крепления. При прохождении стоков клапан отклоняется от своей оси, а его возвращение в исходное состояние обеспечивается обычной силой гравитации (тяжести).
- Поплавочные конструкции изготавливаются некоторыми умельцами даже самостоятельно. По большому счету, такая конструкция является комбинацией гидравлического и сухого затвора. Она представляет собой трап с вертикальным отводом, в который вмонтирован простой поплавковый клапан. В самодельных конструкциях используются обычные мячики подходящего диаметра.
Работает такая конструкция следующим образом. При наличии достаточного количества воды в гидрозатворе мячик находится в плавучем состоянии и не препятствует отводу стоков. При длительных перерывах в эксплуатации часть воды испаряется, и поплавок опускается в гнездо, благодаря чему обеспечивается герметизация затвора. После заполнения конструкции при очередном сливе, трап начинает опять работать в режиме гидрозатвора.
Схема работы сухого трапа
Гораздо дороже, поэтому и менее популярны, сухие затворы, действия которых основаны на молекулярной памяти материала. Рабочие элементы такой конструкции всегда пытаются вернуться в исходное состояние после прекращения воздействия потока канализационных стоков.
Выбор сухого трапа
При выборе устройства необходимо проанализировать условия, в которых будет осуществляться установка канализационного трапа:
В первую очередь необходимо определить предполагаемое количество стоков. Для бытовых условий вполне достаточно трапа с условным проходом 50 мм, а для общественных душевых, бань придется ставить устройство на 100 мм.
Конструктивная высота устройства
Трап с горизонтальным отводом может применяться в стесненных условиях, его высота обычно не превышает 7-10 см, а затвор с вертикальным выходом потребует не менее 15-18 см свободного пространства.
Обязательно обратите внимание на исправность всех составных деталей трапа, нелишней будет и проверка работоспособности, хотя бы условная.
После выяснения всех технических вопросов, можно задуматься и о внешнем виде устройства. Решетка для трапа может быть изготовлена из различных пластиков или металла, иметь различную конфигурацию и перфорацию
Тут выбор только за вами.
Гидрозатвор на канализацию для бани
Проблем с системой отведения воды может быть достаточно много. Чаще всего приходится переделывать или дорабатывать имеющийся слив по двум причинам:
- В помещении бани регулярно появляется запах канализации, который невозможно устранить проветриванием и санитарной обработкой;
- Сильфон или слив не обладает достаточной пропускной способностью, поэтому вода в бане сходит очень медленно, что раздражает и гостей, и особенно хозяев. Вместо отдыха после парилки приходится бесполезно тратить время и ожидать, пока вода полностью уйдет через систему слива.
Важно! Это может быть признаком образования пробки в сливе или возникновения такого неприятного явления, как обратный подпор в канализации бани. Иногда попытки ускорить сток воды с помощью ершей или тросовых щеток приводят к разгерметизации слива и даже обрыву уплотнения сильфона
Даже если вода ушла, все равно нужно провести ревизию слива, иначе пробка будет возникать с завидной периодичностью.
Основное назначение гидрозатвора
Система запирания отвода в канализацию используется в первую очередь для надежного отсечения внутреннего пространства отводящих труб от атмосферы бани. В противном случае выделяющиеся из стоков запахи и газы будут легко прорываться внутрь моечного и парильного отделения бани.
Вторым предназначением затвора слива является блокировка сброшенных в канализацию сточных вод. Сильфон или любой другой вид клапана запирает грязную воду и не дает ей подниматься внутрь бани через отверстие для слива в полу.
Установка сухого трапа
Особых различий в технологии установки трапов сухого и гидравлического принципа действия не существует. Выполняя монтаж трапа канализационного необходимо обеспечить гидроизоляцию всей системы. Для этого осуществляется укладка различных изоляционных материалов, при необходимости осуществляется утепление и звукоизоляция. Монтировать устройство следует так, чтобы решетка трапа вышла на один уровень с чистовой отделкой пола, тогда он не будет создавать неудобств и угрозы получения травмы при перемещении по комнате.
Применение трапов сухого принципа действия позволяет обеспечить надежную и эффективную работу канализационной системы в условиях нерегулярной эксплуатации или при воздействии других факторов, вызывающих испарение воды из гидрозамка.
Когда нужно использовать гидрозатвор в бане
В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.
Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.
Гидрозатвор канализационный бутылочного типа
Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.
Так выглядит гидрозатвор для пластиковой канализации
В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.
Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм
По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.
Верхняя и нижняя части гидрозатвора CENTER AQUAPA
После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.
Верхняя часть гидрозатвора находится на уровне самой нижней точки
У данного гидрозатвора два плюса:
- Он дополнительно выполняет роль отстойники;
- Даже если в гидрозатворе замерзнет вода, он не будет поврежден.
Как сделать гидрозатвор своими руками
Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.
Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.
Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.
Обратный ток канализации
Обратный ток это одна из самых неприятных проблем, с которой часто сталкиваются жители многоквартирных домов.
Очень обидно привести в порядок ванную комнату, начистить до блеска сантехнику и столкнуться с тем, что из сточного отверстия выплывают чужие дурнопахнущие фекальные массы.
Также бывает, что при спуске воды в туалете, содержимое унитаза вместо того, чтобы отправиться в сточную трубу, внезапно выплывает из низко расположенного сливного отверстия ванной.
Это значит, у вас имеется обратный ток канализации. В крайних формах это фонтаны сточных вод из унитазов и ванн, которые способны залить всю квартиру.
Строительство септика для бани без туалета
Первое, на что необходимо обратить внимание, если вы собираетесь строить выгребную яму для слива из бани – это уровень грунтовых вод. Если они находятся слишком высоко, то будет происходить постоянное затопление септика, и воде из бани некуда будет уходить, в этом случае необходимо либо использовать фабричные септики, либо поиграть с объемом колодца за счет его ширины
Следующее, что является немаловажным – это отдаленность колодца сливной ямы от бани. Рекомендуется не делать его далее двух метров от помещения, т.к. сливная труба в таком случае будет входить в колодец слишком низко и потребуется делать его слишком глубоким. Но и слишком близко к фундаменту его строить не рекомендуется, как минимум стоит отдалиться на метр. При выборе места под септик для бани необходимо учитывать его доступность для ассенизаторской техники.
Для укрепления стен сливной ямы используются Ж/Б кольца, покрышки от большегрузных автомобилей, кирпичная кладка. Любой из этих материалов успешно справляется с поставленной задачей, однако предварительно необходимо высчитать требуемый объем септика, чтобы он вмещал в себя всю используемую в бане воду, т.к. у используемых покрышек зачастую меньший диаметр, нежели у бетонного кольца, возможно, при их использовании потребуется строительство более глубокого колодца.
- В любом случае на первом этапе необходимо выкопать яму необходимого диаметра и глубины. Яма должна быть на 100 – 150 мм больше в диаметре, нежели используемые покрышки или кольца.
- Далее следует монтаж бетонных колец или использованных покрышек, большую часть боковин которых желательно срезать для беспрепятственного прохождения сточных вод. При укладке покрышек желательно делать между ними зазоры путем установки их на камни, куски кирпича и т.п.
- Если укрепление колодца производится кирпичной кладкой, настоятельно рекомендуем строить колодец цилиндрической формы, это связано с распределением давления воды. Колодец ложится в полкирпича, при этом необходимо делать небольшие зазоры между торцами кирпичей. Это улучшит дренажные свойства колодца.
- Когда стены колодца укреплены, его дно засыпается так называемым фильтрующим составом, это может быть щебень, битый кирпич, шлак и т.п. Расстояние между ямой и стенами колодца засыпается таким же дренажем.
- Теперь нам остается только установить или залить бетонную плиту в качестве крышки колодца и засыпать ее землей, настоятельно рекомендуем сделать в крышке люк, т.к. возможно когда-либо потребуется откачка воды и септика ассенизаторской машиной.
Перекрытие колодца осуществляется на глубине 300-400 мм, это необходимо учесть при возведении стен колодца.
