Установка передней и задней бабки
Затруднение при изготовлении токарного станка по дереву своими руками может возникнуть с передней и задней бабками. Между ними зажимается заготовка. Передняя бабка она же шпиндельная, непосредственно осуществляет вращение изделия.
Важно!
Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.
Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.
Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.
Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.
Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.
Задняя бабка состоит из следующих элементов:
- Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
- Направляющая труба.
- Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
- Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.
Разновидности растущих стульев для ребенка
Современный растущий стул необходим каждой семье с детьми, и может быть отличным подарком.
В самым современных видах регулируется положение каждой детали: спинки, сидения, подставки. Это позволяет подобрать идеальное положение тела для конкретного малыша.
В магазинах можно встретить мебель разных производителей, и каждая модель имеет свои особенности. Как же сделать выбор правильно?
По материалу изготовления больше популярны деревянные стулья. Это не удивительно. Они экологичные, безопасные, стильные. Деревянная мебель сможет прослужить долго, станет хорошим дополнением интерьера детской.
Kid-Fix
Стул российского производителя из натурального дерева, стильный и удобный. Подходит под любой интерьер, широкий цветовой диапазон моделей. Отдельно можно купить к нему съемные ремни, мягкие подушки, мешок для игрушек.
Ребенок на растущем стуле фирмы “Kid-Fix”.
В эксплуатации долговечен, может использоваться и ребенком с младенчества (6 месяцев), и взрослым. Максимальная нагрузка – 120 кг. Цена – около 7 тысяч рублей.
Стульчик фирмы “Kid-Fix” для ребенка.
Вырастайка
Стульчик белорусского производителя Millwood из березовой фанеры, устойчивый и удобный даже для младенцев с возраста 6 месяцев (опционально можно приобрести деревянный ограничительный столик для безопасности).
Вариант дизайна стульчика фирмы “Millwood”.
Модельный ряд представлен в широком цветовом диапазоне. Максимальная нагрузка – до 100 кг. Цена – от 6200 рублей.
Стульчик фирмы “Millwood” из березовой фанеры.
Кузя
Мебель «Павлин» российского производства, выполнена из МДФ и натуральной березы, большой диапазон по цвету. Предназначена для детей от 6 месяцев до 17 лет.
Растущий стульчик “Кузя”.
Дополнительно можно приобрести аксессуары, подобрав по цвету стульчика – подушечки для сидения, ограничитель, столик. Цена – около 5 тысяч рублей.
Растущий стульчик “Кузя” в интерьере детской комнаты.
Конек горбунок
Стул российского производства, представлены модели из фанеры или бука. Большой выбор по цвету, отдельно можно приобрести комплект подушек для сидения и ограничитель для малышей.
Варианты стульчиков формы “Конек-горбунок”.
Максимальная нагрузка – 100 кг. Ценовой диапазон, в зависимости от материала изготовления – от 5 до 9 тысяч рублей.
Ребенок на растущем стуле “Конек-горбунок”.
RostOk
Стульчик российского производства, выполнен из березовой фанеры. Представлен в разных цветах или без окраски, с лаковым покрытием.
Варианты расцветок стульев.
Опционально имеются аксессуары – подушки для сидения, столик для кормления. Нагрузка – до 100 кг. Цена в диапазоне 4800-5900 рублей.
Варианты дизайна растущий стульчиков “RostOk”.
Kotokota
Продукция российского производителя изготавливается из березовой фанеры с покрытием водным лаком. Стулья представлены в разных моделях – для использования у стола стандартной высоты, для растущих парт. Отдельно можно приобрести ограничитель, столик для кормления.
Растущий стул фирмы “Kotokota”.
Для детей в возрасте от 6 до 17 лет. Максимальная нагрузка – 100 кг. Цена, в зависимости от выбранной модели – 6000-6500 рублей.
Растущий стульчик фирмы “Kotokota” для ребенка.
Stokke Steps
Растущие стулья из Норвегии могут использоваться для кормления детей от 0, благодаря специальному шезлонгу для новорожденных, надежно закрепляемому на мебели. Также можно приобрести комплект-вставку и мягкую подушку для грудничков, столик-ограничитель для кормления.
Дизайн стульев фирмы “Stokke Steps”.
Стулья представлены в разных моделях – стандартный, с сиденьем-полукреслом и т.д. Изготавливаются из экологически чистой древесины, может быть покрыт лаком или выкрашен, цветовой ряд широкий. Выдерживает нагрузку до 100 кг. Цена варьируется, в зависимости от модели и комплектации – 3900-20000 рублей.
Расцветка и дизайн стульев фирмы “Stokke Steps”.

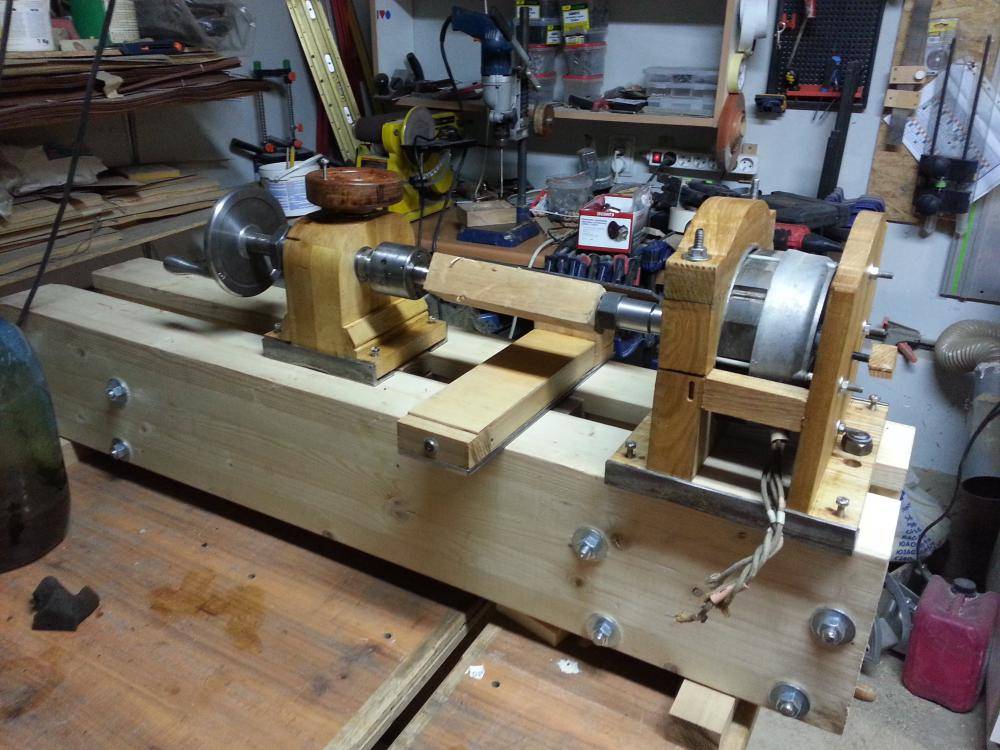

Главные узлы станка
Категорически не рекомендуется приступать к изготовлению какого-либо агрегата, не понимая принципов работы каждой его составной части и узла, не представляя себе величину и направление действия нагрузок, обоснованности тех или иных технических требований. Из каких элементов состоит токарный станок?
- Станина. Несмотря на кажущуюся простоту, это самый важный элемент токарного станка по дереву, к нему в дальнейшем крепятся все остальные узлы. Если станина не может выдерживать действующие во время работы усилия, то не стоит надеяться не только на получение качественных изделий, но и на безопасность работы. Станина не должна колебаться или дрожать, первоначальные параметры прочности не должны ухудшаться весь период эксплуатации. Если вы делаете станину из пиломатериалов, то надо выбирать только самые прочные их виды, не допускать даже минимальных люфтов и зазоров между отдельными частями. Дерево — довольно мягкий материал, и зазоры позволяют элементам двигаться и накапливать кинетическую энергию. Величина кинетических усилий в разы превышает значения статических, как следствие – дальнейшее увеличение зазоров, уменьшение прочности станины вплоть до ее полного разрушения. Мы рассмотрим два варианта станины: из дерева и металла. Металлический вариант намного прочнее, безопаснее и долговечнее.
Станина — важный элемент токарного станка
- Передняя бабка. Узел выполняет две задачи: придает заготовке вращательное движение и удерживает ее в заданном начальном положении. Для мини токарных станков по дереву привод требуется не очень мощный, могут использоваться электрические двигатели от бытовых приборов, дрельки или специальные однофазные минидвигатели. Передняя бабка фиксируется к станине неподвижно, за счет этого увеличивается надежность оборудования.
Передняя бабка
- Задняя бабка. Назначение – удерживать вращающуюся заготовку в горизонтальном положении и при этом создавать минимум сопротивления. С деревянной заготовкой может контактировать острый конус или трезубец, конус часто не имеет подшипников, а трезубец должен садиться только на подшипник. Второй вариант предпочтительнее, и установить подшипник на заднюю бабку несложно. Почему? Если поддерживающий заготовку конус не вращается в бабке, а скользит только внутри детали, то со временем отверстие в дереве увеличивается, во время точения дерево шатается. Как следствие – качество обработки поверхностей крайне низкое, в некоторых случаях возникают аварийные ситуации, деталь вырывается и может травмировать рабочего. Профессионалы для улучшения качества и повышения безопасности работы рекомендуют в задней бабке устанавливать фиксирующий трезубец и крепить его к бабке при помощи подшипника. Задняя бабка подвижная, за счет этого в станок устанавливаются детали различной длины. Подвижность выдвигает жесткие требования к прочности и прочности всех отдельных элементов узла.
Так выглядит задняя бабка токарного станка
- Подручник (упор для резцов). Профессионалы настоятельно рекомендуют его устанавливать на всех без исключения станках по дереву вне зависимости от размеров и мощности. Это специальное устройство, о которое упирается резец во время точения. Инструмент должен лежать устойчиво и без вибраций, в противном случае качество вытачиваемых деталей будет очень далеким от ожидаемого. Кроме того, возникает вероятность вырывания режущего инструмента, что чревато очень серьезными травмами. Упор для резцов должен иметь регулировки по горизонтали и вертикали, с учетом размеров заготовок он приближается или удаляется от оси вращения.
Подручник для токарного станка
- Узел управления. Имеется в виду пульт включения/выключения. Имейте в виду, что большинство автоматов имеет пружинные контакты. Их надо надежно защищать от попадания пыли, в противном случае электрическая арматура перестает функционировать. Необходимо разбирать корпус и тщательно очищать внутренние детали от пыли и стружки.
Узел управления располагается возле передней бабки
Мы специально дали полный перечень частей с описанием их функций, теперь вы можете принимать взвешенные решения об упрощении конструкций с сохранением их функциональности.
Устройство стандартного токарного станка
Какие факторы влияют на стоимость и основные критерии выбора?
Влияние на стоимость оказывают факторы использования станков по их назначению, габаритов, наличия программных устройств, количество скоростей вращения двигателя и приводной системы. Бренд токарной машины повышает её стоимость в 1,3-1,6 раза
Важное, комплектация
Устройство также как машина комплектуется разнообразными приспособлениями для комфорта и хорошего управления. Сделать выбор на комплектность по доступной цене надо с умом. В оборудованном станке может не получиться, то что хочется для работы:
- Станина, лучше иметь разборную, толщиной до 5-6 мм. Больше не требуется. — основа фрезерного станка.
- Двигатель, экономичный и не дорогой тоже хорошо помогает обрабатывать заготовки из дерева.
- Драйверы выбираются к двигателю с ним комплектуются.
Основные правила эксплуатации токарного оборудования
После изготовления токарного станка по дереву своими руками рекомендуется посмотреть видео о том, как безопасно и правильно работать на таком оборудовании. Это позволит ознакомиться не только с правилами работы на этом типе оборудования, но и изучить правила техники безопасности при эксплуатации токарного агрегата.
Общие инструкции по использованию токарного оборудования для обработки древесины включают в себя несколько пунктов, которые требуют обязательного выполнения. Основными пунктами, требующими выполнения, являются следующие:
- Выбор заготовки для обработки. Заготовка, предназначенная для обработки не должна иметь сучков, трещин и других дефектов древесины.
- Установка заготовки в агрегат для проведения токарных работ. Установка и закрепление заготовки в агрегате осуществляется при помощи спецкрепежа, расположенного на валу передней бабки и на панели задней.
- Выбор оптимальной скорости вращения вала в процессе обработки заготовки. Выбор количества оборотов осуществляется путем перестановки приводного ремня на приводных шкивах, имеющих различный размер посадочных мест.
- Проведение обработки заготовки путем использования для этой цели специальных резцов. В процессе обработки периодически следует измерять фактические размеры детали.
Чертеж токарного станка по дереву
Для работы на таком типе оборудования и изготовления качественных изделий требуется наличие опыта работы. Дело в том, что при эксплуатации такого оборудования достаточно одного неловкого движения резцом, чтобы испортить заготовку.
Оптимальным вариантом конструирования надежного рабочего агрегата является комплексный подход к изготовлению каждого элемента конструкции. Особенно качественно следует изготавливать станину агрегата. Этот элемент должен обеспечивать высокую степень устойчивости в процессе работы оборудования. От качества изготовления станины зависит также качество функционирования остальных узлов оборудования.
Недостатком этого типа конструкции является высокая трудоемкость при осуществлении изменения количества оборотов шпинделя.
Оптимальным вариантом конструирования надежного рабочего агрегата является комплексный подход к изготовлению каждого элемента конструкции
Выбор оптимальной частоты вращения вала передней бабки зависит от размера используемой заготовки и вида древесины. Для подбора необходимой скорости вращения рекомендуется использовать спецтаблицами зависимости частоты вращения от диаметра заготовки и древесины.
Что вы думаете по этому поводу?
, нам важно Ваше мнение
Какие еще типы станков можно сделать?
Прежде, чем создавать свой токарного станка по дереву своими руками следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.
Токарно-фрезерный
Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:
- Станины.
- Электродвигателя для вращения передней бабки.
- Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.
С копиром
Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.
Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.
Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.
Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.
Мини
Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.
Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.
Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

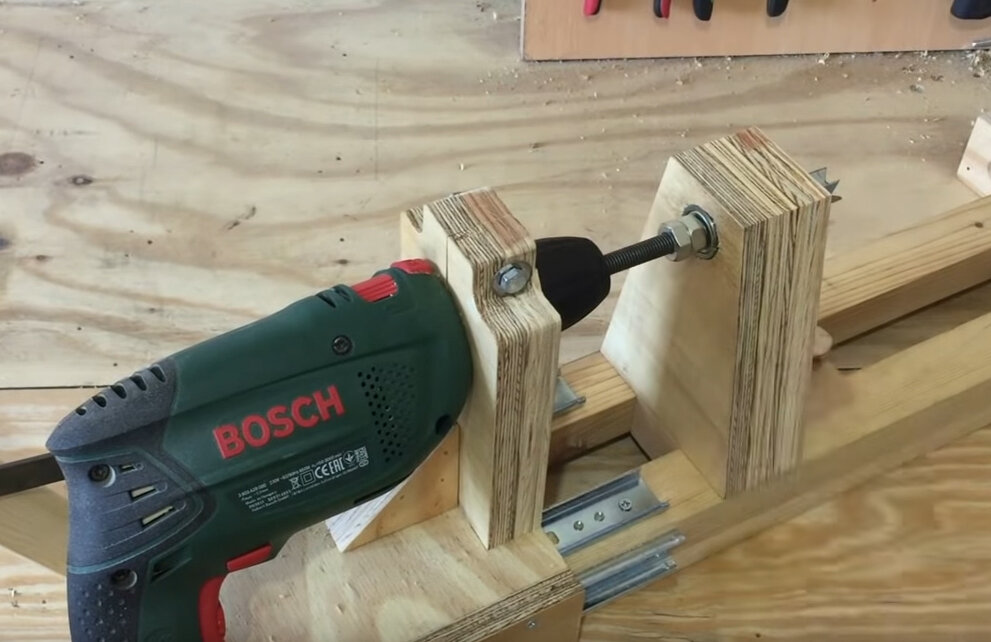

Из электродрели, видео
Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.
Напротив, монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.
На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

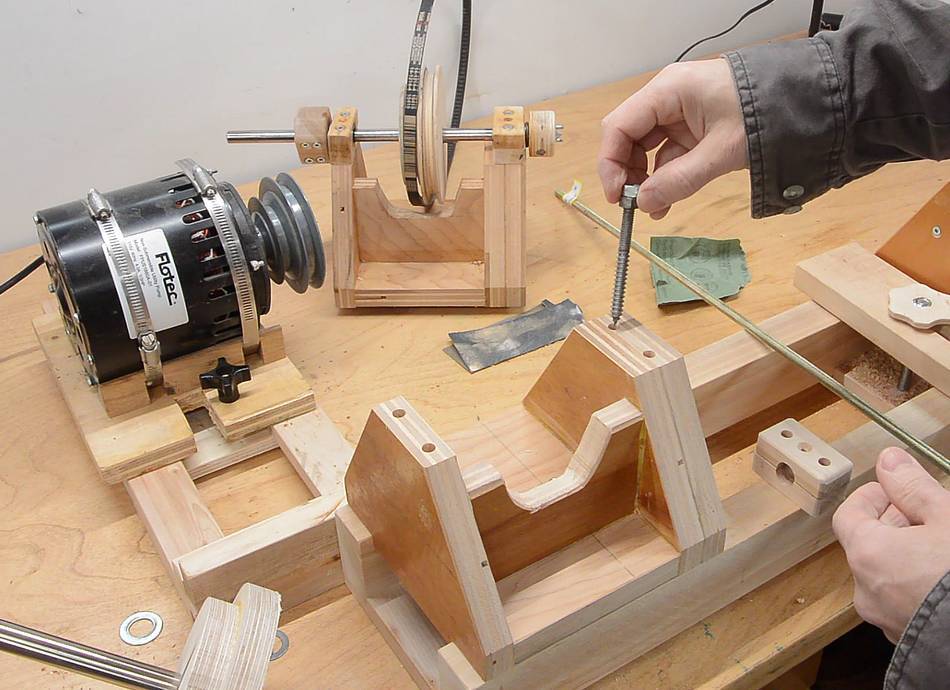

Из мотора стиральной машины
Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.
При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:
Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.
Создание токарного станка
Самостоятельно проще всего сделать лобовую модель токарного станка. Этим оборудованием легко пользоваться и оно имеет все необходимые функции и способно работать как с металлическими, так и с деревянными изделиями.
Благодаря тому, что тип устройства оборудования простой, и никаких специфических деталей для него не потребуется, срок службы такого станка будет внушительным, благодаря тому, что вышедшие из строя детали можно заменить в любой момент.
Видео:
Начинается работа с выпиливания двух деревянных стоек, в которых нужно проделать отверстия для болтов и вставить туда болты, пользуясь гайками.
Начиная работу, проследите, чтобы диаметр отверстий и гаек совпадал. Прежде чем начинать делать станок, посмотрите видео – так вам легче будет работать.
Чтобы стамеска или резец при работе оборудования были устойчивы, вам нужен будет резцедержатель или, по-другому, подручник.
Резцедержатель является необходимым для комфортного изготовления станка собственноручно. Дощечка, находящаяся снизу, должна иметь скошенный угол и полосу из металла, которая сможет предотвратить деформацию стамески во время работы станка.
Горизонтальная дощечка должна быть оборудована прорезью, которая позволит контролировать и управлять движением подручника.
Следующий этап работы – закрепить саму заготовку с помощью гаек, чтобы она была надежно закреплена, но в то же время могла свободно двигаться – после этого можно считать настольный станок готовым к использованию.
Не забудьте повторить все процессы его создания по видео, чтобы убедиться, что вы все сделали правильно.
Видео:
Обработка заготовки происходит путем вращения в две стороны, что позволяет придать детали нужную форму. Такой простой способ обработки на самом деле дает хороший результат и позволяет получить разнообразные детали очень высокого качества.
Для работы вам понадобится электродвигатель с минимальной мощностью (около 250-500 Вт), однако, если у вас его нет, то для станка можно приобрести электромотор любого вида, например, принадлежавший ранее швейной машинке.
Благодаря тому, что мощность для станка требуется минимальная, вы можете использовать оборудование практически от любого устройства ЧПУ.
Чтобы сделать токарный станок из дрели, необходима определенная последовательность действий. Передняя, задняя части и бабка легко изготавливаются самостоятельно. Как делается бабка, передняя и задняя часть станка и суппорт вы можете посмотреть на видео – оно сделает все процессы простыми и понятным.
Для рамы, чтобы изготовить токарный станок из дрели, можно использовать швеллер или деревянный брусок, а также уголок или любой другой сортовой металл.
Самодельный токарный станок по металлу может быть использован не только для того, чтобы обрабатывать детали.
Вы можете насадить на одну из мини-частей, составляющих вал электродвигателя, круг для шлифования и затачивать на нем инструменты, либо шлифовать и полировать поверхности.
Также можно установить на вал патрон для сверления или переходник, и тогда самодельный токарный станок станет пригодным для процесса фрезеровки пазов, либо создания сверловых отверстий в теле изделий из металла и дерева.
Самое важное – правильно собрать сам станок, его центр, а потом уже добавлять к нему новые части, по мере того, как вы начнете осваивать этот инструмент и научитесь с ним работать. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей
Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей.
Видео-урок по изготовлению токарного станка по дереву своими руками
Для домашней мастерской, в которой планируются работы по дереву, соответствующий токарный станок необходим. Его не обязательно покупать, если на нем нет необходимости работать очень интенсивно. Это как раз тот инструмент, который вполне по силам изготовить своими руками даже ребенку. Разумеется, под руководством взрослых.
Предлагаем Вашему вниманию видео-урок о том, как изготовить самодельный токарный станок по дереву по инструкции, которая была изложена в журнале «Юный техник». Для работы потребуется минимум деталей. Самая сложная деталь, которая нужна в этом станке — двигатель. Журнал рекомендовал для этого использовать мотор от швейной машины.
Возникла задача — сделать шахматную фигуру и восполнить недостающего слона. Все детали круглого сечения, то есть поперечный разрез которых представляет собой круг, обрабатывается именно по такому принципу. Заготовка вращается, а резец снимает стружку.
Как раз под рукой оказался очень старый, но не утративший свои полезности журнал, в котором была опубликована статья о том, как сделать несложный токарный станок для работы с деревянными заготовками. Этот станок состоит из станины, передней бабки, задней бабки, подручника.
В передней бабке вращается шпиндель с патроном, вращение он получает от электродвигателя. Задняя бабка может перемещаться вдоль станины, закрепляется в нужном месте клином. Подручник имеет свободу перемещения как вдоль, так и поперек станины. Он также фиксируется клином. Заготовка зажимается между патроном передней бабки и конусом задней. На подручник опирается режущий инструмент. О том, как сделать токарную головку, тут.
Так как большинство деталей этого станка деревянные, мастер взялся за ножовку. Детали подверженные при работе наибольшим нагрузкам, укрепил, наклеив фанеру с обеих сторон. Из дощечек и станков собрано основание и станина станка.
Из металлических деталей потребовался конус от велосипедного руля. Чтобы преобразовать его в патрон для токарного станка, пришлось в нём просверлить 2 отверстия и туго забить в них отрезки гвоздей.Получилась вот такая конструкция.
Второй металлический узел тоже от велосипеда.А именно ось переднего колеса. На нее наворачивается приготовленный заранее патрон и туго заворачивается контргайкой. Вот так была собрана передняя бабка.
Кругорез.
Осталось для передачи вращения патрону на противоположном конце оси закрепить шкив для ременной передачи. В журнале предлагалось лобзиком вырезать 3 кружка и лобзиком выпилить в них шкив. Но кружки, выпиленные с помощью лобзика, получается не очень ровным. Поэтому решено было сделать кругорез. Для этого с одной стороны деревянного бруска забивается и остро затачивается гвоздь. А с обратной для удобства работы рукоятка. Дощечка с закрепленным на ней штырем является основанием инструмента. Диаметр штыря равен диаметр велосипедной оси. С помощью такого инструмента вырезаются круги из фанеры.
В одном месте при работе станка создается довольно сильное напряжение.Поэтому нужно основательно затянуть гайки. Для задней бабки подбирается деревянный брусок, толщина которого позволяет ему передвигаться между рейками станины.
Для начала в бруске делается продолговатое отверстие. Чтобы задняя бабка не проваливалась на станине, по бокам бруска были приклеены две дощечки.
Изготовление подручника для мини токарного станка.
Основанием подручника является фанерный прямоугольник двумя продольными пазами. В него входят две металлические пластины, закрепленные по бокам деревянного бруска. Чтобы они обратно не вышли, используется проволочная шпилька. Подручник — это тоже небольшой деревянный брусочек со скошенной верхушкой. Для увеличения прочности он закрывается чехлом из кровельного железа. Использовались ножницы по металлу и деревянная киянка.
Оснащение токарного станка по дереву электроприводом.
Для того чтобы не отступать от инструкции, размещённой в журнале Юный техник, использован мотор от старой швейной машинки.Прежде чем работать проводкой, нужно обесточить устройство. Электрические контакты должны быть надежными, иначе во время работы проводка будет нагреваться. Это может повлечь большие неприятности. Поэтому провода хорошо защищаются и плотно скручивается, а еще лучше пропаять. Само собой разумеется, места соединений должны быть надежно изолированы.
Пригодился резиновый пассик от старого магнитофона.
Результат.
Теперь станок, сделанный своими руками, окончательно готов и можно приступать к токарным работам. Это очень увлекательное дело. Это отмечал еще Петр Первый.При помощи несложных операций обычно полено превращается в прекрасную шахматную ладью.
Самодельный токарно-копировальный станок по дереву своими руками
Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.
Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.
Необходимые инструменты
Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:
- Ручной фрезер.
- Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
- Болты.
- Упорные бруски.
- Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.
Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.
Элементы конструкции
Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:
- Станина.
- Передняя, задняя бабка.
- Электрический двигатель.
- Ведущий, ведомый центр.
- Упор для оснастки.
На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.
Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.
Этапы изготовления
Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:
- Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
- Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
- Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
- На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.
Как сделать копир для токарного станка?
Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:
- Основным узлом является лишний в мастерской ручной фрезер.
- Для его установки требуется поверхность из фанеры.
- Делаются отверстия и ставятся бруски для крепления.
- Крепятся бруски саморезами, которые надежно фиксируют устройства.
- Для резания заготовки, площадка должна с легкостью двигаться по станине.
- При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
- Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
- Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.
Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.
Установка элементов конструкции
Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.
Рекомендуется обратить внимание на несколько советов:
Ось для движения инструмента устанавливается параллельно оси заготовки. Совпадение линий трубы и оборудования является важным плюсом
Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира
Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия. Бруски несущей поверхности должны легко двигаться и скользить
Если они будут шататься, то конструкцию придется делать заново.
Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.
Токарный станок по дереву своими руками
Чтобы выполнять определенный вид работы с древесиной, одних подручных инструментов может быть недостаточно. Поэтому часто возникает потребность иметь токарный станок для этих целей. Многие ломают голову над тем, где же купить такое оборудование, а ларчик просто открывается. Зачем покупать с рук, если можно сделать самостоятельно?
Домашний токарный станок, который изготавливается своими руками, позволит вам значительно сэкономить на покупке такого оборудования на рынке специализированного оборудования. Можно конечно, приобрести старые модели, которые находятся на консервации, но проблема заключается в том, что:
- Заводы имеющие такие модели нужно сначала найти.
- Не факт, что оборудование на консервации не испортилось, ведь оно без дела стояло 10, 15, а может и все 25 лет.
Вот и получается, что изготовление оборудования своими руками позволит вам пусть и приложить определенные усилия, зато точно получить именно то, что вам нужно для домашней мастерской. По техническим показателям оборудование, сделанное лично не будет уступать агрегату, созданному заводом. Как сделать оборудование, сейчас рассмотрим.
Изготовление токарного станка из дрели своими руками
Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:
- Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
- Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
- Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.
Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.
Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора
Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.
Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.
С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.
Чертеж передней опоры, внутри которой закрепляется дрель
