Введение

Установка лестницы, как и любого другого строения, выполняется поэтапно. В первую очередь всегда монтируются детали, которые выполняют функцию несущих элементов и доступ, к которым будет затруднен в дальнейшем.

Однако точная последовательность сборки отдельных элементов у каждого мастера своя и любой из этих способов не претендует на звание единственно верного.

Чтобы избежать асимметрию, после каждого этапа работ проверяйте уровнем соблюдение горизонтальных и вертикальных проекции.

Направление волокон древесины

При изготовлении элементов лестницы следует обратить особое ВНИМАНИЕ на направление волокон древесины. Чертежи должны обязательно переноситься на исходный материал с учетом этой особенности, вдоль наибольшего направления шаблона

Древесина обладает таким качеством, как анизотропность – то есть ее физико-механические свойства отличаются в зависимости от направления внутри среды. Например, прочность древесины на сжатие вдоль волокон в 3-4 раза больше, чем поперек, на растяжение – более чем в 30 раз, аналогичны показатели на излом и скол. Профессиональные столяры знают эти нюансы и производят продукцию в соответствии с определенными правилами, которые позволяют добиться максимально высокой надежности конечного изделия.

Например, забежная ступень в месте соединения с поворотным столбом имеет достаточно небольшую поверхность опоры, в результате чего на это место воздействует повышенная нагрузка. Если волокна древесины располагаются параллельно передней кромке (то есть вдоль большей стороны) – нагрузка распределяется равномерно на весь элемент, а если перпендикулярно – то рядом с местом крепления в скоровом времени произойдет излом вдоль направления волокон в наиболее узком месте.

Аналогичная ситуация с косоурами в местах спила под ступени – направление волокон древесины обязательно должно быть параллельно верхним и нижнем граням доски. В противном случае, неразумное расположение волокон обязательно приведет к появлению дефекта.

Параметры лестницы с поворотом на 90 градусов

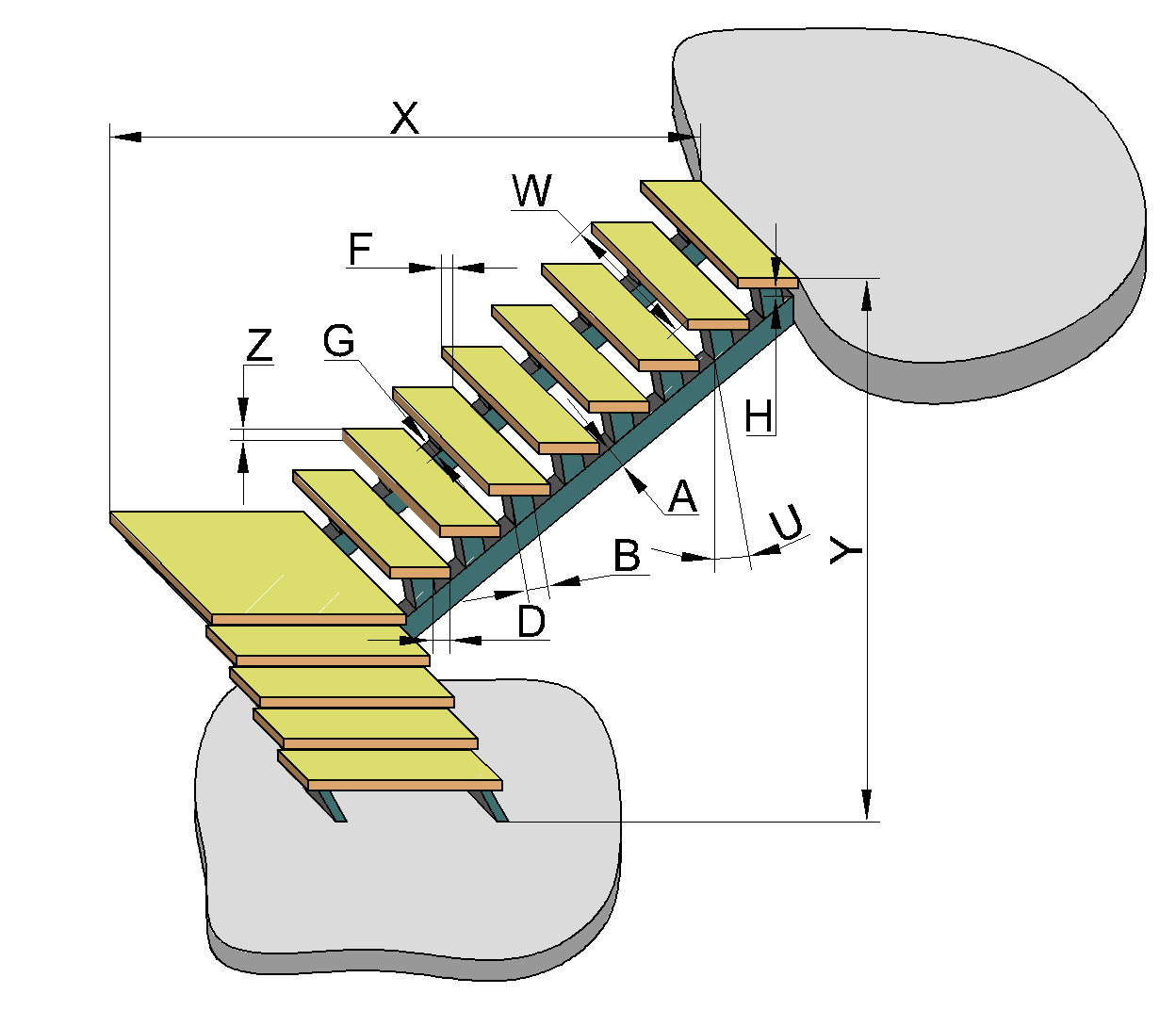

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — нижние ступени — количество ступеней до верхнего пролёта (в сумме с площадкой), зависит от Ваших предпочтений и геометрических характеристик дома

Рис.2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступеней ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Расчет лестницы на второй этаж из дерева с поворотом на 90 градусов

До начала работы требуется подготовить чертеж, где скрупулезно отмечены все составляющие конструкции. Для этого пользуются расчетными формулами либо компьютерными программами.

Чтобы составить точный выверенный проект лестницы с поворотом на 90, важно знать следующие величины:

Ширина марша

Исходить важно из собственных пожеланий, однако, она не должна быть меньше 80 мм.
Длина проекции лестничного проема от последнего верхнего подступенка до угла центральной забежной ступени.
Ширина ступени. Минимальная 120 мм.
Высота ступени

Максимальная 220 мм.

Расчет под реальные размеры забежных ступеней выполняется на миллиметровой бумаге. Для этого вычерчиваются два прямоугольника, изображающие марши с известными параметрами, переведенными в масштабные значения, с линией, проходящей через их центры. Они соединяются дугой окружности, через которую пройдет радиус центральной забежной ступени. От нее выполняют раскладку элементов, следя за оптимальной и равномерной шириной.

Важные моменты при изготовлении и устройстве лестницы своими руками

При строительстве и последующей установке следует руководствоваться советами профессиональных рабочих. Вот важнейшие из них:

1. Крепеж производится только при помощи нержавеющих соединительных элементов (чтобы не повредить основную часть со временем).
2. Использовать нужно не только саморезы. Скрытый крепеж на клей увеличит долговечность конструкции и положительно повлияет на ее прочность.
3. Следите за своим детищем. В некоторых местах со временем придется немного подкрутить крепеж либо установить дополнительные опоры.

Пользуясь вышеперечисленными советами, владелец частного дома сможет самостоятельно построить лестницу любого типа.

Конструктивные решения

На выбор вида лестничного сооружения будет влиять планировка помещения. Поскольку забежные ступени в основном располагают там, где нет места под переходную площадку, то итоговую конструкцию определяют по наличию свободной площади.

Подобные сооружения можно разделить на 3 вида:

• Г-образная лестница с забежными ступенями, которые поворачивают на 90 градусов.
• П-образное сооружение, имеющее два поворота и с итоговым разворотом на 180 градусов.
• Изогнутая конструкция, где количество поворотов рассчитывается индивидуально.

К последнему виду относятся популярные винтовые лестницы и криволинейные сооружения, имеющие плавные изгибы поворотов. А материалами для конструкций выступают не только популярные металл и древесина, но и бетон. Но с развитием технологий уже часто можно встретить лестницу с забежными ступенями из высокопрочного стекла или прозрачного пластика.

Конструктивно сооружения делятся на следующие:

• сделанные на косоурах;
• собранные на тетивах;
• со ступенями, закреплённых консольно;
• подвешенные на больцах;
• комбинированные.

В последнем случае модель собирается частично и на косоурах, и на тетивах. Можно встретить союз косоура и глухой стены, в которую входит одна из сторон ступени. Или все то же самое, но вместо косоура используется либо больцы, либо тетива. Нередки случаи выполнения конструкции на монокосоуре.

Способы расчета

Рассчитать заворотный участок возможно несколькими способами.

Датский вариант основан на составлении горизонтального проецирования будущего строения, сквозь которое проводят осевую линию, разделенную на расстояния, соответствующие ширине проступи. Потом обозначают точки начала и окончания поворотной зоны.

Через марши проводят центральные прямые, а от первой до второй точек разворота чертят перпендикулярные линии с шагом, равным минимальной ширине забежного элемента.

Начертание схемы

Чтобы получить наименьшее число, нужно провести прямые от внутренней несущей части до тетивы, а перпендикулярно выводится линия сквозь середину пролета. Наименьший показатель является обозначением само узкой части ступеней.

Методы развертки или подъема линий потребуют точной горизонтальной и вертикальной кривизны разворотного сооружения. Необходимо четко обозначить границы ступеней и разложить их на вертикальной схеме.

Монтаж косоура

Косоуры – это основные несущие элементы конструкции лестничного марша, которые монтируются под наклоном к прилегающему полу. Установка ступеней лестницы своими руками осуществляется непосредственно на косоуры, в предварительно подготовленные выемки.

Пристенные косоуры

Монтаж опорной конструкции начинается с установки пристенного косоура. Для удобства рекомендуется заранее сделать разметку на стене и непосредственно перед сборкой дополнительно перепроверить точность конструкции уровнем.

Крайне рекомендуется проклеивать все соединения и крепления деталей жидкими гвоздями или клеем.

Обычно к процессу монтажа приступают с фиксации нижней части косоура. Для этого балку устанавливают и прижимают в пазовое соединение или запил на опорном столбе. Также может быть изготовлена временная поддерживающая конструкция, если планируется, что косоур будет держаться с внешней стороны опорной колонны.

Затем начинают крепить верхнюю часть косоура. В зависимости от типа перекрытия: деревянное, металлическое, бетонное – может применяться крепеж разных видов. Например, в деревянных домах, предпочтительнее использовать уголки, болты, шпильки и анкера.

Для усиления конструкции, также рекомендуется устанавливать косоур в запилы несущей балки перекрытия.

На заключительном этапе, основную секцию балки необходимо прижать к стене заранее подготовленными дюбелями или анкерами.

Для того чтобы в будущем исключить скрипы примыкающих конструкций следует обильно натереть парафином все соединения, за исключением тех, где будет использовать клей.

Внешние косоуры

Установка внешнего косоура практически ничем не отличается от пристенного. По аналогии необходимо закрепить нижнюю часть балки любым удобным способом и затем зафиксировать верхнюю часть, которая примыкает к перекрытию.

Во время работы требуется следить чтобы косоуры располагались строго друг напротив друга, иначе конструкция получится кривой и многие изготовленные детали придется дорабатывать.

После установки обеих балок, в конечном итоге вы получите что-то похожее.

При необходимости место крепления косоура и опорной балки дополнительно усиливают металлическим уголком.

Соединение косоуров между собой

Существуют варианты нестандартных конструкций, когда косоуры не фиксируются в пазах опорных столбов, а присоединяются к ним с внешней стороны или же когда используется только один опорный столб, а внутренние косоуры держатся только за счет крепления к стене. В этом случае часто возникает вопрос: как крепить косоуры между собой?

Самым распространенным и универсальным способом является – соединение шип-паз. Это достаточно простой в изготовлении, но максимально надежный узел, который позволяет жестко зафиксировать детали. Если же в добавок, обработать стыки клеем ПВА, то при соблюдении нормативных нагрузок, такую конструкцию будет практически невозможно разрушить.

Наиболее простой вариант, это подпилка одного из косоуров и крепление их между собой с помощью обычных саморезов, шурупов или болтами заподлицо (на рисунке показано схематично с выступом головки шурупа наружу). Это соединение также позволяет достичь высокой прочности конструкции, однако его можно использовать только в том случае, если косоуры планируется присоединять к опорной балке.

Второй способ подразумевает запил пазов в опорном столбе, обрезку одного из косоуров на толщину другого, установка их в соответствующие отверстия и стяжка любыми метизами. Получившееся соединение прочно закрепит элементы лестницы, а также гарантировано защитит конструкцию от скрипов и расшатывания.

На нашем сайте вы также можете рассчитать длину косоуров и количество материалов для их изготовления.

https://youtube.com/watch?v=ofZ1whwg_s4

Расчет лестницы на второй этаж своими руками

Выполнить расчет и создать схему лестницы на второй этаж своими руками можно разными способами:

Для создания чертежа необходимо подготовить лист миллиметровки, простой карандаш и линейку. На бумаги будет отображен подробный план лестничной конструкции в проекции. С помощью схемы можно будет точно установить нужные размеры.

Чтобы сделать расчет лестницы руками дачи второго этажа надо определиться с основными параметрами:

Для построения чертежа понадобятся базовые параметры лестницы:

L длина проекции лестничного марша в горизонтальной плоскости на расстоянии от вершины угла поворота до последней ступени; S ширина марша; R радиус закругления; B ширина проступей.

Порядок действий:

Монтаж маршевой деревянной лестницы

Установка деревянной межэтажной лестницы начинается с изготовления косоуров (или тетив), проступей и подступенков.

Развертка лестницы по стене с указанием размеров

Проступи вырезаются из доски по ранее заготовленному шаблону. Стандартная их толщина варьируется от 30 до 40 см. Если сделать больше, то это будет неоправданный расход материалов и утяжеление конструкции. Подступенки выполняют в сооружении декоративную функцию. Поэтому на них можно сэкономить, используя доску 10-15 мм.

Косоуры изготавливают из цельной доски, на которой отсутствуют какие-либо дефекты. Оба косоура должны быть идентичны, чтобы лестница не получилась асимметричной и перекошенной.

Разметка косоураВариант изготовления косоура с кобылками

Сборка тетивы со стяжками жесткости

Сборка каркаса

Установка косоуров начинается с проделывания пропилов на балке перекрытия, расположенной вверху лестничного пролета. Иногда пропилы заменяются упорами из металла, которые следует крепить к вертикали перекрытия анкерами. Независимо от того, какой способ вы выберите, косоуры должны быть крепко зафиксированы к перекрытию.

Варианты фиксации элементов

На нижнем этаже по линии самой первой ступени устанавливают в полу опорный брус. В качестве крепежа используют анкеры.

Крепление косоура к полу

Монтаж составных частей

Установить ступени не составит особого труда. Вырезы косоуров промазывают клеем и приставляют к ним подступенки, которые затем необходимо выровнять и закрепить с помощью шурупов.

Крепление подступенков к косоурам

Поверх укладывают проступи и фиксируют их к подступенкам, косоурам. Под них рекомендуется положить полимерные прокладки в виде лент. Это предотвратит появление скрипа в результате трения друг о друга деревянных деталей.

Способы установки ступеней на косоурКрепление ступеней к тетиве

Функцию ограждения выполняют балясины, монтируя которые важно правильно соблюсти ровность. С этой целью устанавливают верхний и нижний столбик и соединяют их между собой натянутой ниткой. Она служит ориентиром при установке остальных элементов

Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками

Она служит ориентиром при установке остальных элементов. Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками.

Схема крепления ограждений

Поручень устанавливают и фиксируют на балясинах. Он может быть деревянным, железным либо из другого материала.

Финишная обработка

После монтажа все поверхности необходимо отшлифовать, включая труднодоступные места, торцы, стыки. Затем конструкция обрабатывается защитными средствами, покрывается лаком или краской.

Укажите необходимые размеры в миллиметра

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

X — длина проема, который будет занимать лестница, Y — высота от уровня пола первого этажа до уровня пола второго этажа, E — ширина лестницы, F — выступ ступеней, Z — толщина ступеней, C — количество всех ступеней, P — количество ступеней и площадки.

На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах ¹ , углов ступеней и основные размеры самих ступеней.

Ниже мы рассмотрим наиболее приемлемые параметры конструкции, которые сделают Г-образную лестницу в вашем доме удобной, практичной и безопасной. Причём, ничего изобретать не придётся – существуют специальные строительные нормы и положения, которые регламентируют эти вопросы. В соответствующих нормативных документах прописаны размеры конструкций, требования к используемым материалам, расчет прочности и другие нюансы.

В результате калькулятор автоматически просчитает и выдаст вам подробные чертежи, в которых указаны все расчётные данные будущей конструкции. Расчёт лестницы с поворотом на 90° проводится у нас быстро, точно, с учётом самых строгих строительных норм и правил.

Важными параметрами при этом могут считаться следующие:

Онлайн-расчет поворотной лестницы 90 градусов

Естественно, чтобы изделие полностью соответствовало и заявленным требованиям и личным предпочтениям нужно предварительно тщательно продумать конструкцию, правильно рассчитать параметры и закупить необходимое количество материалов.

Сделать поворотную лестницу несложно, если использовать специальные забежные ступени

Прежде чем строить лестницу или любой другой объект нужно провести составление плана, оценить стоимость, чтобы подготовить необходимый бюджет и грамотно провести расчеты. Обязательно должен присутствовать наглядный чертеж, по которому будет вестись строительство. Естественно намного проще выбрать уже готовые наборы лестниц и построить их или же просто воспользоваться услугами специалистов. Однако это стоит дорого и не всегда может гарантировать осуществление нужных действий грамотно и качественно.

Онлайн калькуляторы для расчета различных видов кровли, для жилых домов и нежилых частных строений, предназначенный для расчета приблизительной стоимости работ и материала. Данный расчет калькулятора не является публичной офертой, и носит приблизительный расчет стоимости, так как составлен на основании средних цен по рынку, и носит исключительно ознакомительный характер.

В зависимости от типа постройки и функциональным требованиям, которые должна выполнять крыша, на выбор заказчика следующие типы кровли:

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

• Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
• Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

• Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
• Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
• Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
• Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
• Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Монтаж и сборка лестницы

Собрать все части лестницы в готовую конструкцию не так уж и сложно. Если все детали сделаны правильно и размеры точны, останется только собрать все воедино.

Для начала забежные ступени устанавливаются в несущий столб. Для этого в нем делается специальный паз. Для увеличения надежности фиксации паз должен быть в ширину меньше, чем доски. Внутренняя сторона ступеней помещается в специальный распил (предварительно они смазываются клеем). Внешняя часть закрепляется при помощи саморезов.

Обычные ступени также монтируются длинными саморезами.

В основном требуется собрать все детали в один пазл

Расчет лестницы на второй этаж из дерева с поворотом на 90 градусов

До начала работы требуется подготовить чертеж, где скрупулезно отмечены все составляющие конструкции. Для этого пользуются расчетными формулами либо компьютерными программами.

Чтобы составить точный выверенный проект лестницы с поворотом на 90, важно знать следующие величины:

Ширина марша

Исходить важно из собственных пожеланий, однако, она не должна быть меньше 80 мм. Длина проекции лестничного проема от последнего верхнего подступенка до угла центральной забежной ступени

Ширина ступени. Минимальная 120 мм. Высота ступени

Максимальная 220 мм.

Расчет под реальные размеры забежных ступеней выполняется на миллиметровой бумаге. Для этого вычерчиваются два прямоугольника, изображающие марши с известными параметрами, переведенными в масштабные значения, с линией, проходящей через их центры. Они соединяются дугой окружности, через которую пройдет радиус центральной забежной ступени. От нее выполняют раскладку элементов, следя за оптимальной и равномерной шириной.

Виды лестничных конструкций

Есть несколько разновидностей подобных лестниц на второй этаж:

Маршевые сооружения – это несложные системы, которые могут содержать один или несколько маршей. В основном это прямолинейные детали со ступенями. В одном марше не должно быть более 16 ступеней.

Добротная маршевая система

Винтовые разновидности подходят для малогабаритных помещений. Они представляют собой конструкции, вокруг которых по спирали поднимаются ступени. Подобное сооружение может быть возведено в любом месте комнаты, даже в центральной части.

Изысканная винтовая конструкция с поворотом на 90 град.

Комбинированные системы выглядят как дугообразное и криволинейное сооружение. Они сочетают элементы винтовой и маршевой конструкций.

Комбинированный вариант

Конструкции на больцах являются бескосоурными  системами. При этом ступени устанавливаются к стене, а между собой соединяются больцами.

Устройство варианта на больцах

Еще в момент проектирования стоит продумать, какого типа будет конструкция и из какого материала.
