Укажите необходимые размеры в миллиметра
Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.
X — длина проема, который будет занимать лестница, Y — высота от уровня пола первого этажа до уровня пола второго этажа, E — ширина лестницы, F — выступ ступеней, Z — толщина ступеней, C — количество всех ступеней, P — количество ступеней и площадки.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах ¹ , углов ступеней и основные размеры самих ступеней.
Ниже мы рассмотрим наиболее приемлемые параметры конструкции, которые сделают Г-образную лестницу в вашем доме удобной, практичной и безопасной. Причём, ничего изобретать не придётся – существуют специальные строительные нормы и положения, которые регламентируют эти вопросы. В соответствующих нормативных документах прописаны размеры конструкций, требования к используемым материалам, расчет прочности и другие нюансы.
В результате калькулятор автоматически просчитает и выдаст вам подробные чертежи, в которых указаны все расчётные данные будущей конструкции. Расчёт лестницы с поворотом на 90° проводится у нас быстро, точно, с учётом самых строгих строительных норм и правил.
Важными параметрами при этом могут считаться следующие:
Расчет лестницы с поворотом на 90 градусов
Деревянная лестница с поворотом на 90 градусов
Разноименные лестницы с поворотом
Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Удобная двухмаршевая лестница с площадкой. Какая она?
Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.
Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.
Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.
Чертеж лестницы с площадкой
Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.
1 правило – Выбор места расположения лестницы в доме
Сделать прямую лестницу в соответствии с нормативами в частном доме мешает ограниченность пространства. Поэтому многие хозяева отдают предпочтения сложным конструкциям: маршевой лестнице с поворотом или винтовой. Профессионалы выдвигают несколько рекомендаций относительно того, где и как разместить лестницу в доме, чтобы она занимала мало места.
расположить лестницу лучше в той части дома, которой пользуются меньше всего. Лестница в жилой комнате создает определенные неудобства;
обеспечьте свободные подступы к лестнице;
лестничные площадки предпочтительнее забежных ступенек. Особенно, если предполагается самостоятельное строительство;
рассмотрите сначала более простые варианты, а уже потом более сложные;
учитывайте, что по лестнице нужно будет не только ходить, но и заносить/выносить мебель, технику. Она должна быть удобной в пользовании для всех членов семьи;
если пространство (место) под лестницей в доме планируется использовать, лучше выбрать закрытую конструкцию. И, наоборот, открытая лестница делает пространство более просторным, поэтому ее целесообразно использовать в комнатах;
учитывайте, что установка металлической лестницы в деревянном доме может быть произведена после того как дом даст усадку. Т.е., через 1-1,5 года. В противном случае, усадка дома приведет к нарушению целостности конструкции.
убедитесь, что в потолке (перекрытии) можно сделать проем для лестницы под выход на мансарду, чердак. Например, в монолитной плите устройство лестничного проема создает существенные сложности.
Как сократить размер проема для лестницы на второй этаж?
Полезные советы от опытных мастеров:
на 20 % возможно, если установлена лестница с забежными ступенями на 180 градусов;
на 30 % поможет установка лестницы с двумя маршами и площадкой. Экономия места достигается за счет того, что движение меняется на 180°;
на 60 % путем установки лестницы со ступенями «утиный шаг»;
на 80 % достигается путем установки винтовой лестницы. В данном случае движение меняется на 360°.
Расчет основных размеров лестницы с поворотом 180 гр.
Особенности лестниц
12 641
Все ступенчатые подъёмы имеют разную конфигурацию и в основном делятся по двум признакам с
Из минеральных материалов
8 017
У каждого человека при разговоре о лестнице уже давно сформировалось словосочетание лестница-чудесница. И это
Особенности лестниц
41 835
Уже на этапе предпроектных эскизных проработок, следует уделить достаточное внимание лестницам, если таковые запланированы
Деревянные
43 900
Многие люди в нашей стране предпочитают самостоятельно делать те вещи, за которые специалистам пришлось
Особенности лестниц
4 175
В большинстве частных домов лестница выполняет не только функциональные задачи, но она еще является
Особенности лестниц
1 227
В зависимости от целей, которые преследует строитель, конструкции лестниц, могут отличаться друг от друга,
Как ухаживать за деревянной лестницей
Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.
Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:
Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств – щелочей, растворителей, кислот
Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели
Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой. Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип
Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип
Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.
Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво – 2–3 недели лестница должна стоять собранной «на живульку»
Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время
Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены
Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены
Это важно помнить, если владельцы собираются изготавливать модель из ценных пород
Программы для расчета лестниц
Разработаны специализированные программы для расчета элементов лестницы. Их без труда можно найти в сети интернет, разобраться в расчетах может даже малоопытный пользователь. При их помощи создается зрительная модель будущей конструкции.
Можно посоветовать следующие программы для расчета лестницы:
| «Concultec Stairon» | Это наиболее известная программа для расчета конструкций. При ее помощи можно выбрать материалы для производства индивидуальных элементов. Понятная структура, понятное руководство, визуализация, редактура и корректировка компонентов в ходе расчета. |
| «Stair Designer» | Программа улучшена 2Dи 3Dвизуализацией. При ее помощи можно проектировать не только важные элементы, но и балясины, верхушки лестницы, косоуры.Можно выполнить онлайн-проектирование лестницы разной сложности.Установлены контрольные опции, которые подскажут, какие из показателей выходят из зоны комфорта.Программа имеет единственный минус – нет адаптации к русскому языку, только британский и немецкий. |
| «Compass Staircase» | В библиотеке программы существует огромное количество конструкционных компонентов. Программа предлагает решение самых непростых задач. Интерфейс можно русифицировать. Существует возможность вывода на печать расчетов и конструкций. |
Программные продукты без труда скачиваются и монтируются на компьютер. В виде замены воспользуйтесь онлайн-калькулятором расчета лестницы в сети интернет. К примеру, на ресурсе www.lesenka.com при самых небольших заданных параметрах можно в течение не большого времени получить расчет важных элементов.
Аналогичным образом, довольно непростые расчеты становятся интересной игрой в конструктор, результат которой можно менять при вводе новых данных.
Параметры ввода данных в программу
Грамотный расчет поворотных лестниц
Чтобы сделать грамотный расчет для будущей лестницы, нужно правильно сделать чертеж. Ранее все делалось вручную, а сейчас для этого существуют специальные приложения и программы.
Стоит заметить, что в основном расчет осуществляется способом:
- Пропорциональным;
- Датским;
- Развертки;
- Переноса линии вверх.
Для того чтобы правильно рассчитать размер лестницы, вы можете это сделать как самостоятельно с онлайн калькулятором, так и при помощи специалистов
Если нет достаточного опыта в проведении расчетов и формировании чертежа, то не нужно отказываться от помощи программ, причем тех, которые создают проект и визуализацию модели в формате 3Д. Пропорциональный метод считается наиболее простым и доступным. Его основа заключается в том, что ступени должны быть расположены пропорционально на местах поворота, при условии сохранения нормативной величины проступи.
Расчет конструкции с поворотом в 180 градусов осуществляется поэтапно:
- Сначала создается чертеж с видом горизонтальной проекцией.
- Нужно провести ось по центральной части марша сооружения.
- Требуется определить границу прямой ступени и поворота.
- Далее определяется точка опоры лестницы. Именно на нее будет установлено крепление поворотной ступени.
- Прямая линия соединяет опорные точки и крепления поворотных ступеней.
Типы конструкций и их особенности
Забежные ступени широко используются для следующих видов лестниц:
- Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
- Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
- П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
- Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

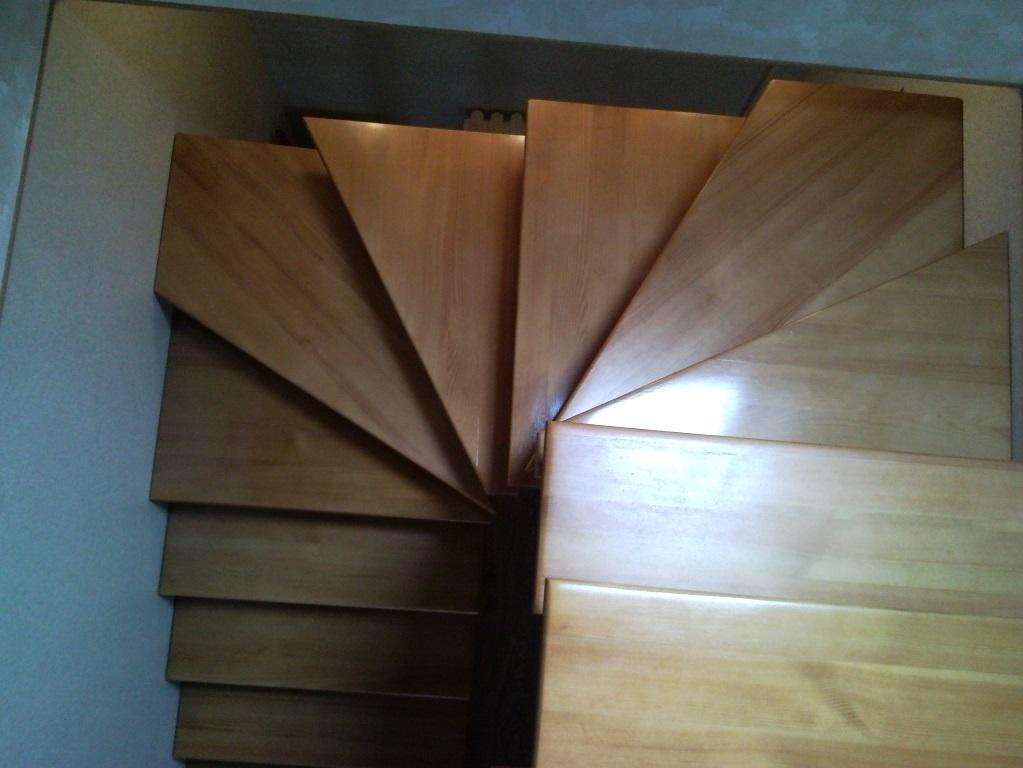

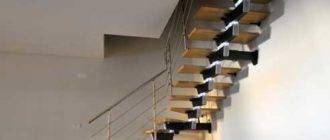

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома .
Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.
Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.
А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.
Этап №5 – детальный чертёж и эскиз
Перед тем как начать расчёты поворотной лестницы на 180 градусов, необходимо создать эскиз конструкции. Для маршевой лестницы на эскизе обязательно указывают размеры. На бумагу наносят не только параметры конструкции, но и самого помещения. Обязательно отмечают места расположения окон, дверей и прочего. Некоторые примеры чертежей можно увидеть на представленных ниже фото.
Любому потребителю хочется иметь комфортную и красивую лестницу. Но кроме этих свойств, конструкция должна обладать надёжностью и высокой прочностью. Только в этом случае обитатели смогут ощущать удобство при её использовании. Не следует забывать и о поручнях, которые выступают не только декоративным элементом, но и прекрасной защитой от падений при движении по лестнице.
Расчет забежной лестницы с поворотом 180°
Главный результат работы данного калькулятора:
- Информация, необходимая для изготовления тетив
- Информация, необходимая для изготовления ступеней
Согласно этой информации, изготавливаются детали, из которых собирается конструкция.
Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.
Особенностью данного калькулятора является реализация двух функций:
- Оценка удобства лестницы;
- Корректировка конструкции лестницы.
Оценка удобства лестницы осуществляется по трём критериям:
- Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
- Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
- Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.
По результатам чертежа и оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.
Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:
- Уменьшить/увеличить количество ступеней;
- Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
- Уменьшить/увеличить длину проёма.
После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз, добавляя отдельные элементы, марши, параметры и материал. Можно рассчитывать деревянную, бетонную или бетонную лестницы.
Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями
Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) – эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.
Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.
Порядок расчета
- Шаг 1. Выбор количества поворотных ступеней – 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт).
- Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
- Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
- Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
- Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
- Шаг 6. Ввод параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
- Шаг 7. Параметры ступеней – количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
- Шаг 8. Подступенки (опционально) – возможность использования подступенков.
- Шаг 9. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
- Шаг 10. Опорные балки жесткости – толщина, ширина.
- Шаг 11. Параметры опорного столба – сторона сечения.
- Шаг 12. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
- Шаг 13. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
- Шаг 14. Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать».
Рекомендации
Создание лестницы своими руками позволяет значительно сэкономить бюджет, однако начинающие мастера не всегда осознают, что это достаточно долгий и сложный процесс с большим количеством нюансов, ознакомиться с которыми сразу практически невозможно. Поэтому, для того чтобы выполнить грамотный расчет конструкции и обеспечить наиболее комфортные условия при перемещении, необходимо воспользоваться приведенными ниже значениями при заполнении полей калькулятора. Они основаны на популярной «формуле удобства» французского инженера Франсуа Блонделя и проверены практике не одним поколением строителей. С остальными параметрами можно ознакомиться на странице «Расчет лестницы онлайн».
Формула Блонделя: 2 × h + s = 60/65 см
- h – высота ступени;
- s – ширина проступи;
- 60/65 см – средняя длина шага человека.
Также отметим, что для изготовления безопасной и надежной лестницы необходимо руководствоваться строительными требованиями и нормативами, которые описывают допустимые эксплуатационные нагрузки, габариты, характеристики материалов и прочее. Наш калькулятор не учитывает эти ограничения, но и не позволяет создать гарантированно нестабильную конструкцию – расчет остановится и появится окно с ошибкой. Тем не менее, во избежания возможных негативных ситуаций, мы рекомендуем ознакомиться с положениями следующих документов:
ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».
Ознакомьтесь с нашими статьями – установка деревянной лестницы и оптимальный угол наклона лестницы. Мы уверены, что вам будет полезна эта информация, в том числе при расчете на калькуляторе забежной лестницы на 90°.
Рассчитать лестницу на 180 градусов с поворотными ступенями
Расчет деревянной лестницы
Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.
s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенник)
Эти 3 магические формулы дают возможность вычисления удобства и безопасности лестницы.
Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см.
Р.S
при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета забежной лестницы выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша забежная лестница удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и отшлифовать их до идеальных размеров. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Не забудьте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.
Как правильно рассчитать лестницу
Калькулятор рассчитает все необходимые параметры лестницы с косуорами и лестницы на тетивах, рассчитает угол наклона и длину верхней и нижней тетивы. Профессионалы рекомендуют делать количество ступеней поворотной лестницы на 180 градусов с забежными ступенями не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте деревянную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.
Чертеж поворотной лестницы
Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с поворотными ступенями. А также покажет рекомендации связанные с количеством ступеней, угла наклона тетивы и длиной проема, если калькулятор сочтет нужным их давать, относительно заданных вами значений. Программа расчета деревянных лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с забежными ступенями на ваш компьютер.
Выбор формы и вида
Особенностью монтажа поворотной лестницы в частном доме является тот факт, что здесь не требуется беспрекословно придерживаться всех норм и ГОСТов. Но, основные моменты необходимо сохранить, в противном случае пренебрежение ими может повлечь за собой понижение степени безопасности. Прежде чем выбрать нужную вам модель лестницы, необходимо определиться с формой каркаса, а также изучить особенности той или иной конструкции.
Форма каркаса
Лестница может быть изготовлена как из дерева, так и из металла. В любом случае её каркас имеет три варианта устройства:
Косоуры. Предполагается использование одной или двух несущих балок. На них монтируются ступеньки.
Тетивы. Устройство каркаса построено на наличии двух балок, поддерживающих ступени по бокам.
Больцы. С одной стороны ступени крепятся к стене, с другой – к полу и потолку при помощи металлических стержней.
Конструктивная особенность
По особенностям своей конструкции лестницы подразделяют на такие виды:
Маршевого типа. В конструкцию входят отдельные марши. По их количеству лестницы подразделяются на одно-, двух- и более маршевые. По своей форме бывают прямые, лестницы на 180 градусов с площадкой или с забежными ступенями. Последние чаще встречаются с обеспечением поворота на 90, 180, 360.
Винтового типа. Такие лестницы имеют поворот вокруг своей оси. Их используют, если в доме не хватает свободного пространства для маршевой конструкции. Но, существуют трудности в их расчёте и монтаже.
Складного типа. Такой вариант лестниц относится к переносному виду. Для стационарной установки они не подходят.
На видео: деревянная лестница с забежными ступенями
