Драйверы для светодиодов – все что нужно знать домашнему мастеру

Виды драйверов

Все драйвера различают по трем критериям – по способу стабилизации, конструкционным особенностям и наличию/отсутствию защиты. Рассмотрим все варианты подробнее.

Линейные и импульсные

В зависимости от схемы стабилизации тока драйверы делятся на два типа – линейные и импульсные. Они отличаются принципом работы и эффективностью.

Перед электронной схемой драйвера поставлена задача – обеспечение стабильных значений тока и напряжения, подводимых к кристаллу (светодиоду). Самый простой и дешевый вариант – включение в цепь ограничительного резистора.

Линейная схема питания:

Эта элементарная схема не способна обеспечивать автоматическое поддержание тока. При повышении напряжения он пропорционально растет и, когда превысит допустимое значение, кристалл разрушится от перегрева.

Более сложное управление осуществляется путем включения в цепь транзистора. Минус линейной схемы – снижение мощности при росте напряжения. Такой вариант допустим при работе led-источников малой мощности, но при работе мощных светодиодов такие схемы не применяют.

Плюсы линейной схемы:

• простота;
• дешевизна;
• относительная надежность.

Наряду с линейными схемами, стабилизировать ток и напряжение можно путем импульсной стабилизации:

• после нажатия кнопки заряжается конденсатор;
• после отпускания конденсатор разряжается, отдавая запасённую энергию полупроводниковому элементу (светодиоду), который начинает испускать свет;
• если напряжение растет, то время зарядки конденсатора сокращается, если падает – увеличивается.

Нажимать кнопку пользователю не приходится – за него всё делает электроника. Роль кнопочного механизма в современных источниках питания выполняют полупроводники – тиристоры или транзисторы.

Рассмотренный принцип работы называется в электронике широтно-импульсной модуляцией. За секунду может происходить десятки и даже тысячи срабатываний. КПД такой схемы достигает 95 %.

Упрощенная схема импульсной стабилизации:

Электронные, диммируемые и на базе конденсаторов

От принципа устройства драйвера зависит область его применения и эксплуатационные характеристики.

Виды драйверов по принципу устройства:

• Электронные. В их схемах обязательно используется транзистор. На выходе устанавливается конденсатор, исключающий или хотя бы сглаживающий пульсации тока. Электронные преобразователи способны стабилизировать токи до 750 мА. Драйверы электронного типа борются не только с пульсациями, но и с электромагнитными высокочастотными помехами, наводимыми электроприборами (радио, телевизор, роутер и т. п.). Минимизировать помехи позволяет наличие специального керамического конденсатора. Минус электронного драйвера – высокая стоимость, плюс – КПД близкий к 95 %. Их используют в мощных led-светильниках: автофарах, прожекторах, уличных фонарях.
• Диммируемые. Особенность диммируемых драйверов – возможность управления яркостью светильника. Регулировка основана на изменении тока на выходе, который и определяет яркость светопотока. Драйвер можно включать в схему двумя способами: между светильником и стабилизатором или между источником питания и преобразователем.

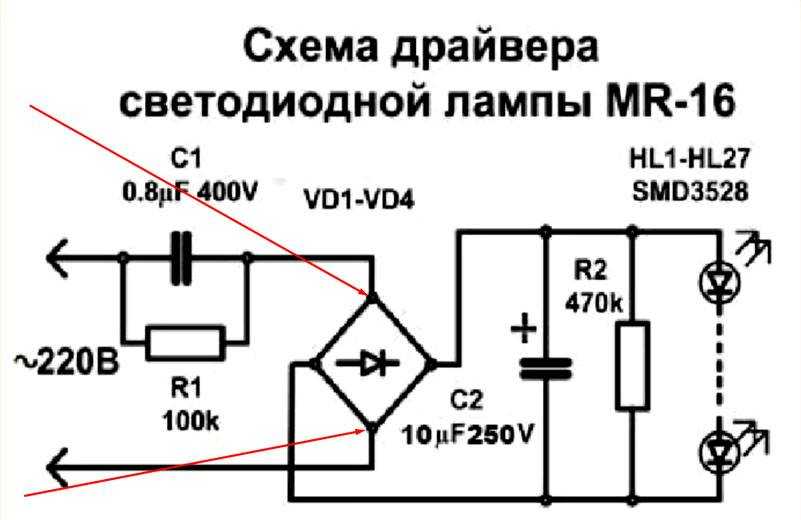

• На основе конденсаторов. Это недорогие модели, используемые для бюджетных светодиодных светильников. Если в схеме производитель не предусмотрел сглаживающий конденсатор, то на выходе наблюдается пульсация. Другой минус – недостаточная безопасность. Плюс подобных моделей – высокий КПД, стремящийся к 100 %, и простота схемы. Подобные драйверы легко собрать своими руками.

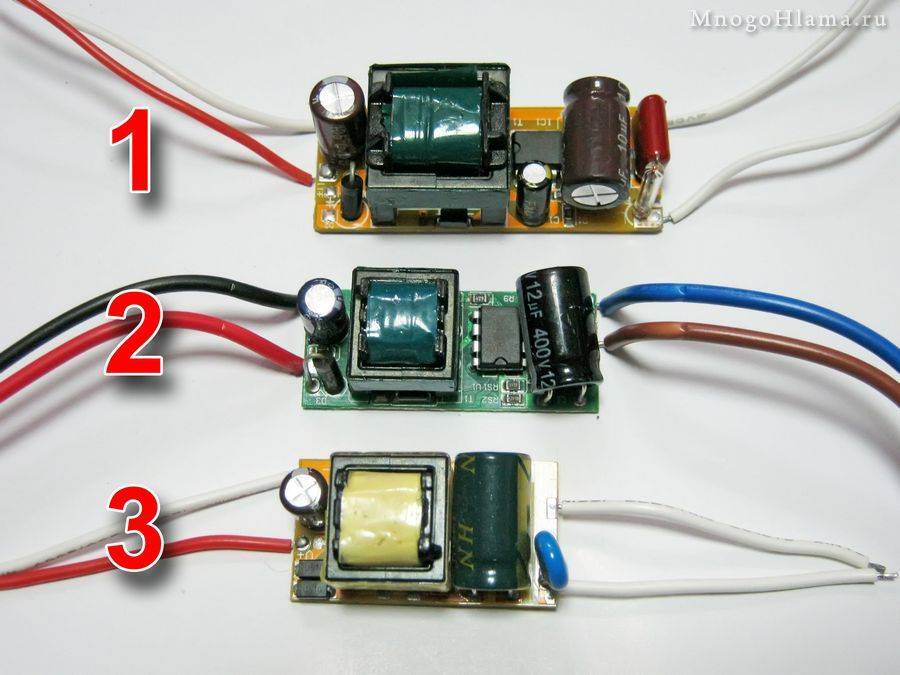

В корпусе и без него

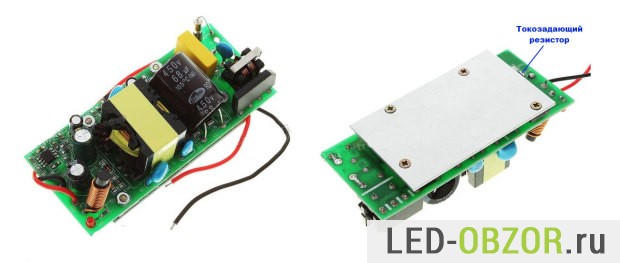

Драйвер может быть размещен внутри защитного корпуса, но может и не иметь его. Электронные схемы уязвимы перед многими внешними факторами, поэтому более надежным вариантом считается размещение драйвера в корпусе.

Корпус защищает электронный преобразователь от влаги, пыли, попадания прямых солнечных лучей и т. д. Бескорпусные модели обходятся дешевле, но у них меньше срок службы и хуже стабильность эксплуатации. Они больше подходят для скрытого монтажа.

В чем отличия между драйвером для светодиодов и блоком питания для LED ленты

Бытует мнение, что блоки питания для светодиодных лент – нечто другое, чем обычный led драйвер. Попробуем прояснить этот вопрос, а заодно научимся правильно выбирать драйвер для светодиодной ленты. Светодиодная лента – это гибкая подложка, на которой расположены все те же светодиоды

Они могут стоять в 2, 3, 4 ряда, это не так важно. Важнее разобраться, как они соединены между собой

Все полупроводники на ленте разбиты на группы по 3 светодиода, соединенных последовательно через токоограничивающий резистор. Все группы, в свою очередь, соединены параллельно:

Электрическая схема одной секции (слева) и всей светодиодной ленты

Лента продается в бобинах обычно длиной по 5 м и рассчитана на рабочее напряжение 12 или 24 В. В последнем случае в каждой группе будет не 3, а 6 светодиодов. Предположим, ты купил ленту на 12 В с удельной потребляемой мощностью 14 Вт/м. Таким образом, общая мощность, потребляемая всей бобиной, составит 14 * 5 = 70 Вт. Если тебе не нужна такая длинная, ты можешь отрезать ненужную часть с условием, что будешь резать ее между секциями. Например, ты отрезал половину. Какие характеристики при этом изменятся? Только потребляемая мощность: она уменьшится вдвое.

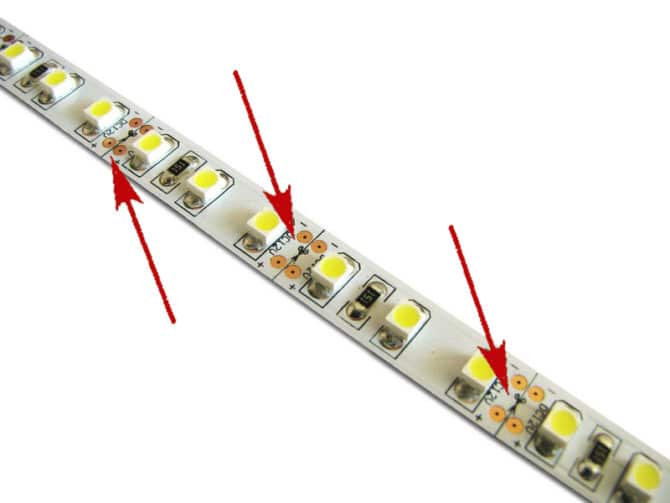

Места разделения секций хорошо видны и даже помечены пиктограммами ножниц

Надо ли ограничивать и стабилизировать ток через обычный светодиод? Безусловно, иначе он сгорит. Но мы совсем забыли о резисторе, установленном в каждой секции ленты. Он служит для ограничения тока и подобран таким образом, что при подаче на секцию ровно 12-ти вольт ток через светодиоды будет оптимальным. В задачу драйвера светодиодной ленты входит удержание питающего напряжение строго на уровне 12 В. Все остальное берет на себя токоограничивающий резистор.

Таким образом, главное отличие блока питания led ленты от обычного led драйвера – четко фиксированное выходное напряжение 12 или 24 В. Здесь уже не получится использовать обычный драйвер с выходным напряжением, скажем, от 9 до 14 В.

Остальные критерии выбора блока питания для светодиодной ленты следующие:

• входное напряжение. Методика выбора та же, что и для обычного драйвера: прибор должен быть рассчитан на то входное напряжение и тот род тока, которым ты будешь питать светодиодную ленту;
• выходная мощность. Мощность блока питания должна быть минимум на 10% выше мощности ленты. При этом слишком большой запас брать не стоит: снижается КПД всей конструкции;
• класс защиты от окружающей среды. Методика та же, что и для светодиодного драйвера (см. выше): в прибор не должны попадать пыль и влага.

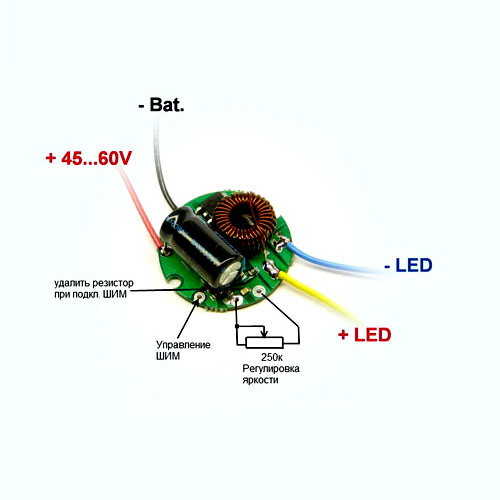

Модуль для сборки

Если вас интересует лед driver для сборки своими руками светодиодного прожектора или светильника, то можно использовать led driver без корпуса.

Если у вас уже есть стабилизатор тока для светодиодов, который не подходит по силе тока, то её можно увеличить или уменьшить. Найдите на плате микросхему ШИМ контроллера, от которого зависят характеристики  led драйвера. На ней указана маркировка, по которой необходимо найти спецификации на неё. В документации будет указана типовая схема включения.   Обычно ток на выходе задаётся одним или несколькими резисторами, подключенными к ножкам микросхемы. Если изменить номинал резисторов или поставить переменное сопротивление согласно информации из спецификаций, то можно будет изменить ток.  Только нельзя превышать начальную мощность, иначе может выйти из строя.

Что такое драйвер led светильника?

Речь идет о стабилизированном источнике, обеспечивающим на выходе постоянный ток и напряжение. От его надежности зависит последующая работа, например, трекового светильника 2700К. Стабильное питание является главным условием высоких технических характеристик светодиодного элемента.

Драйвер может использоваться для следующих элементов:

• Led линеек;
• Светодиодных лент;
• Параллельной системы мощных led диодов.

О блоке питания

Для понимания специфики расчетов приведем следующий пример – необходимо подключить 15 led потолочных светильников на 12 вольт, каждый из которых «берет» 12 Вт. Общая их потребляемая мощность составляет 180 Вт. Исходя из этих условий, необходим блок питания на 12В, рассчитанный на максимальный ток 15 ампер. Все что потребуется, дополнительно отрегулировать выходное напряжение посредством соответствующего резистора.

Драйвер подбирается исходя из величины номинальной нагрузки. Его обычно используют при подключении сложной системы освещения, состоящей из нескольких светодиодов. Номинальный ток в данном случае является ключевым параметром. Напряжение же сборки подбирается в определенном диапазоне. Ровное свечение элемента достигается путем обеспечения прохождения номинального тока через все кристаллы, который везде должен быть одинаковым. А вот ввиду отличия вольт-амперных характеристик led элементов, возможно возникновение незначительного падения напряжения.

О led драйвере

Существуют исполнения, рассчитанные на работу от 12 и 220 вольт. Обычно выходные характеристики драйвера указываются как определенный диапазон номинального тока и напряжения. В частности, устройство, дающее на выходе 40 вольт, 0.6 ампер подойдет для последовательного подключения 4 светодиодных потолочных светильников на шине на 12 вольт, мощностью 5 Вт. Падение на каждом led элементе будет 12В, а общее напряжение в 48В укладывается в рабочие параметры драйвера.

Эффективность универсального блока питания считается достаточно высокой. Необходимо отметить, что мощность сборки, например, светодиодных подвесных светильников, является ключевым критерием. При отсутствии стабилизированного тока ее большая часть будет рассеиваться на резисторах плат. Это отрицательно сказывается на коэффициенте полезного действия устройства. В случае с драйвером необходимость в выравнивающих резисторах отпадает, при этом КПД остается достаточно высоким.

Нюансы подбора драйвера системы освещения

Каждый производитель трековых или линейных светодиодных светильников может использовать драйверы, отличающиеся элементной базой, расчетной выходной мощностью, классом защиты. В основе устройств ШИМ (широтно-импульсная модуляция) преобразователь, расположенный на микросхеме. Он имеет стабилизацию по выходному току и защиту от перегрузки и КЗ. Драйвера могут питаться от переменного тока бытовой сети 220 вольт, или постоянного тока – 12 вольт. Простейшие низковольтные устройства изготавливают на общей небольшой плате. Их недостатком является слабая надежность, что нужно учесть в своем выборе.

Резисторы в драйверах для встраиваемых трековых светильников (на основе led чипов) не устраняют помехи, как и простые схемы с конденсаторами гашения. Проходящие через них скачки напряжения в совокупности с нелинейной вольт-амперной характеристикой чипа однозначно приведут к скачку тока через кристалл. Соответствующее явление для полупроводника считается нежелательным. Не является панацеей и линейные стабилизаторы. К тому же их эффективность работы хуже.

Поэтому в идеале нужно определиться с точным количеством, мощностью, схемой подключения всех светодиодов. В идеале они должны быть одной модели и из одной партии. Зная все это можно смело переходить к выбору драйвера, на корпусе которого должна быть информация о диапазоне выходного, входного напряжения и номинального тока. Этих данных более чем достаточно для правильного подбора драйвера. Исходя из специфики использования, например, потолочного светодиодного трекового светильника, выбирается класс защиты корпуса.

Ремонт LED лампы серии «LLB» E27 6 Вт 128-1

Конструкция лампы идеально подходит для ремонта. Корпус легко разбирается.

Следует одной рукой держать цоколь, а второй повернуть защитный плафон против часовой стрелки.

Под корпусом расположено пять прямоугольных плат, на которые впаяны светодиоды. Прямоугольник припаян к круглой плате, на которой расположена схема драйвера.

Чтоб получить доступ к LED выводам, нужно снять одну из крышек. Для облегчения работы лучше снять плату, находящуюся в точках подачи напряжения драйвера. На фото видно, что эта стенка параллельна корпусу конденсатора и отдалена от него на максимальное расстояние.

Чтоб снять плату, необходимо прогреть места пайки паяльником. Затем, для ее снятия прогреваем пайку на круглой плате и она отсоединяется.

Доступ для проверки поломок открыт. Драйвер выполнен по простой схеме. Проверка его выпрямительных диодов, а так же всех светодиодов (в этой лампе их 128) не показала проблему.

Когда я осматривал места пайки, обнаружил, что они отсутствуют в некоторых точках. Эти места были пропаяны, кроме этого я соединил печатные дорожки плат по углам.

Когда вы смотрите на свет, то эти дорожки хорошо видны и можно легко определить, где какая дорожка.

Прежде чем собрать лампу, нужно было ее проверить. Для этого на плате была установлена перемычка, двумя временными проводами выпаянная часть лампы была подключена к источнику питания.

Лампа засветилась. Осталось впаять плату на прежнее место и собрать лампу.

Как выбрать драйвер?

Большинство контроллеров светодиодного освещения, продаваемых на внутреннем рынке, производятся в Китае, они дешевые и не отличаются высоким качеством.

В драйверах китайских светодиодных ламп часто встречаются неисправные микросхемы, покупать их не рекомендуется. Такое устройство быстро выходит из строя, и вряд ли получится обменять его на новое или вернуть деньги.

Советы по выбору светодиодного драйвера:

Возьмите стабилизатор тока вместе с нагрузкой. Учитывайте мощность нагрузки, которая будет подключена к контроллеру

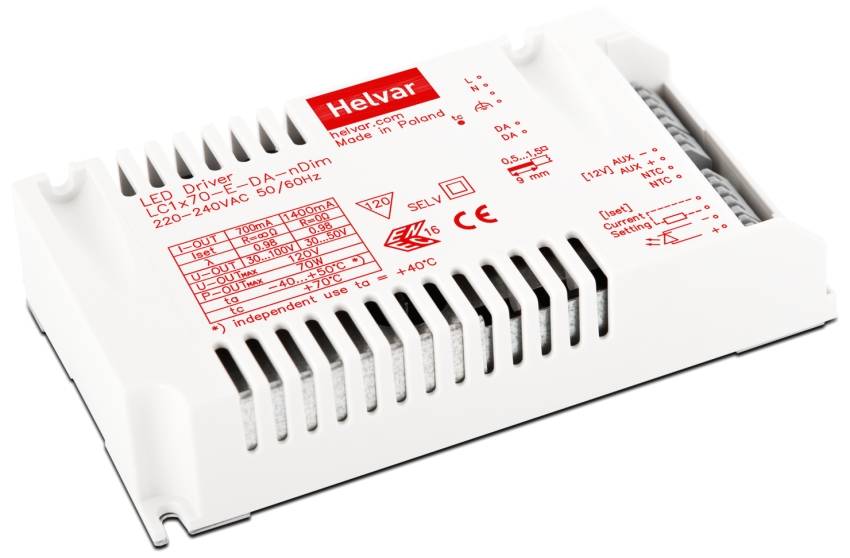

Обратите внимание на тело. На нем должны быть указаны мощность, диапазоны напряжения (входного и выходного), номинальное значение стабилизированного тока, класс устойчивости к влаге и пыли

Максимальная мощность драйвера

Выходное напряжение зависит от количества диодов в схеме и схемы их включения. Она должна быть больше или равна сумме энергии, затрачиваемой каждым блоком электрической цепи.

Номинальный ток определяется мощностью элементов и их яркостью. Задача стабилизатора — обеспечить диоды необходимой энергией.

Суммарная мощность светодиодов определяется параметрами каждого элемента, их количеством и цветом. Количество потребляемой энергии рассчитывается по формуле:

P = PLED x N, где N — количество диодов в цепи, PLED — мощность одного диода.

Номинальное значение берется на 20-30% больше расчетной мощности:

Pmax ≥ (1,2..1,3) * P.

Также учитывается яркость цвета элементов. Влияет на выходное напряжение. Он указан непосредственно на устройстве или на упаковке.

Например, есть три светодиода по 3 Вт. Таким образом, общая мощность составляет 9 Вт. Рекомендуемый драйвер Pmax = 9 x 1,3 = 11,7 Вт.

Стоимость

Контроллеры для светодиодного освещения продаются в магазинах электротоваров, в интернете, в торговых точках, торгующих радиодеталями. Покупка онлайн самая дешевая.

Ориентировочные цены стабилизаторов тока:

• DC12V (мощность 18 Вт, входное напряжение 12 В, выходное 100-240 В) — 190 руб;
• LB0138 (6 Вт, 45 В, 220 В) — 170 руб;
• YW-83590 (21 Вт, 25-35 В, 200-240 В) — 690 руб;
• LB009 (150 Вт, 12 В, 170-260 В) — 750 руб.

Микросхема PT4115 — понижающий преобразователь — стоит 150 рублей за штуку. Самые мощные экземпляры стоят от 150 до нескольких тысяч рублей.

Другие характеристики

При покупке контроллера обратите внимание на следующие характеристики:

• Выходное напряжение. Его величина зависит от количества светодиодов в светильнике, способа питания и падения напряжения на полупроводниках. На рынке есть устройства с напряжением от 2 до 50 В и более.
• Номинальный ток. Этого должно хватить для обеспечения оптимальной яркости.
• Цвет светодиода. Влияет на падение напряжения.

Зависимость электрических параметров от цвета светодиодов:

Цвет	Падение напряжения, В	Сила тока, А	Потребляемая мощность, Вт
Красный	1,6-2,04	350	0,75
Апельсин	2.04-2.1	0,9
Желтый	2.1-2.18	1.1
Зеленый	3.3-4	1,25
Синий	2,5-3,7	1,2

Если источник света состоит из трех последовательно соединенных светодиодов белого света мощностью 1 Вт, вам потребуется драйвер с напряжением 9-12В и током 350мА.

Падение напряжения на белых кристаллах составляет 3,3 В. При их последовательном соединении напряжения складываются. Получается 9,9 В, что удовлетворяет рабочему диапазону контроллера.

В зависимости от модификации в устройствах используется определенное количество светодиодов – один, два и более.

Например, драйверы светодиодов на чипе 9918c в светодиодной лампе подходят для управления лампами без диммирования и поддерживают мощность до 25 Вт.

Как конструкция светодиодной лампы 220 В влияет на ее ремонт: 3 важных особенности

Здесь важно четко понимать процессы, сопровождающие преобразование электрической энергии в световой поток, которые заложены в устройство светильника

2 технологии создания светового потока источником света: 2 подхода к ремонту Led ламп

Все лед светильники на 220 В условно можно разделить на 2 класса, использующие:

обычные твердотельные кристаллы на светодиодах DIP, SMD или COB типа;

светоизлучающие нитевидные элементы типа «Filament», выполненные из большого количества последовательных цепочек светодиодных кристаллов.

Они обладают общими конструкторскими решениями:

выполнены под единый стандартизированный тип цоколя, обычно Е 27 или Е14;

имеют однотипную систему подключения полупроводниковых переходов к сети 220 вольт через упрощенный блок питания или драйвер.

Однако филаментная лампа имеет более сложное устройство:

• у нее цепочки светодиодных кристаллов собраны единой нитью, закрытой в стеклянной колбе с покрытием люминофора, корректирующим качество светодиодного освещения;
• филаментные нити так сориентированы в пространстве, что свет от источника излучается равномерно во все стороны, как у лампочки Ильича;
• вся осветительная конструкция помещена в герметично закрытый стеклянный корпус и заполнена гелием, улучшающим отвод тепла от полупроводниковых элементов;
• мощность одной нити подобрана так, что составляет 1 ватт. Это позволяет визуально оценивать потребление филаментного источника по их количеству.

По этому вопросу существует другое техническое обоснование.

Альтернативное мнение: лампа Филамент, включенная без колбы, обеспечивает работу светодиодов с открытым внутренним пространством, обеспечивающим их охлаждение за счет естественной циркуляции воздуха.

Этот прием вполне можно использовать для источников света, расположенных в сухих помещениях, недоступных для случайного прикосновения человека. Впрочем, выбор вы можете сделать самостоятельно.

Когда какой-то кристалл нити филамента повреждается, то вся цепочка выходит из строя. Ее надо полностью заменять. Других вариантов ремонта нет, как и запчастей в продаже. Поэтому такие дефектные лампочки вначале накапливают, а затем собирают одну исправную из нескольких поврежденных.

С приведенной особенностью ремонта лед ламп с филаментовыми нитями приходится мириться. У домашнего мастера нет технических возможностей обойти эту проблему.

Обратите внимание на то, что нагрев полупроводниковых переходов развивается комплексным действием трех факторов:

1. протеканием тока через цепочки светодиодов;
2. нагревом драйвера;
3. условиями внешней среды, когда светильник расположен в ограниченном пространстве с ухудшенными условиями теплоотвода.

Обычно последние два компонента являются основными причинами возникновения неисправностей. Их обязательно учтите.

Возрастание значения прямого тока через любой светодиод не только повышает световой поток источника, но и увеличивает тепловые потери, которые постепенно отклоняют реальную характеристику от идеальной прямой линии, ухудшая ее.

Нагрев же конструкции полупроводникового перехода значительно снижает общий ресурс светильника.

Чтобы предотвратить повышенный нагрев полупроводников, производители добавляют в конструкцию внутреннего теплоотвода внешние радиаторы охлаждения, которые дополнительно забирают повышенную температуру и рассеивают ее в атмосферу.

При ремонте поврежденных лед светильников необходимо обращать внимание на условия работы, которым они подвергались при эксплуатации. Вполне вероятно, что их учет позволит создать более совершенную конструкцию или продлить ресурс восстановленного источника

Например, можно усилить внешний радиатор, сделать ему принудительную или естественную вентиляцию, что актуально для led ламп, встроенных в подвесные или натяжные потолки.

Ведь когда комфортная для человека температура на уровне пола достигает порядка +20 градусов, то в верхнем замкнутом пространстве она уже может вырасти до +30.

Если же эту лампочку поместить под навесом на улице, то зимний морозец в -30 на открытом воздухе сам создаст идеальные условия для ее охлаждения.

Что такое драйвер для светодиода и для чего он нужен?

Выражаясь по-научному, LED-драйвером называют электронное устройство, основным выходным параметром которого является стабилизированный ток. Именно ток, а не напряжение. Устройство со стабилизацией напряжения принято именовать «блоком питания» с указанием номинального выходного напряжения. Его используют для запитки светодиодных лент, модулей и LED-линеек. Но речь пойдет не о нём.

Главный электрический параметр драйвера для светодиода – выходной ток, который он может длительно обеспечивать при подключении соответствующей нагрузки. В роли нагрузки выступают отдельные светодиоды или сборки на их основе. Для стабильного свечения необходимо, чтобы через кристалл светодиода протекал ток, указанный в паспортных данных. В свою очередь, напряжение на нём упадёт ровно столько, сколько потребуется p-n переходу при данном значении тока. Точные значения протекающего тока и прямого падения напряжения можно определить из вольта-мперной характеристики (ВАХ) полупроводникового прибора. Питание драйвер получает, как правило, от постоянной сети 12 В или переменной сети 220 В. Его выходное напряжение указывается в виде двух крайних значений, между которыми гарантируется стабильная работа. Как правило, рабочий диапазон может быть от трёх вольт до нескольких десятков вольт. Например, драйвер с Uвых=9-12 В, Iвых=350 мА, как правило, предназначен для последовательного подключения трёх белых светодиодов мощностью 1 Вт. На каждом элементе упадёт примерно 3,3 В, что в сумме составит 9,9 В, а значит это попадает в указанный диапазон.

К стабилизатору с разбросом напряжений на выходе 9-21 В и током 780 мА можно подключить от трех до шести светодиодов по 3 Вт каждый. Такой драйвер считается более универсальным, но имеет меньший КПД при включении с минимальной нагрузкой.

Немаловажным параметром светодиодного драйвера является мощность, которую он может отдать в нагрузку. Не стоит пытаться выжать из него максимум. Особенно это касается радиолюбителей, которые мастерят последовательно-параллельные цепочки из светодиодов с выравнивающими резисторами, а потом этой самодельной матрицей перегружают выходной транзистор стабилизатора.

Электронная часть драйвера для светодиода зависит от многих факторов:

• входных и выходных параметров;
• класса защиты;
• применяемой элементной базы;
• производителя.

Современные драйверы для светодиодов изготавливают по принципу ШИМ-преобразования и с помощью специализированных микросхем. Широтно-импульсные преобразователи состоят из импульсного трансформатора и схемы стабилизации тока. Они питаются от сети 220 В, имеют высокий КПД и защиту от короткого замыкания и перегрузки.

Драйверы на базе одной микросхемы более компактны, так как рассчитаны на питание от низковольтного источника постоянного тока. Они также обладают высоким КПД, но их надёжность ниже из-за упрощенной электронной схемы. Такие устройства очень востребованы при светодиодном тюнинге автомобиля. В качестве примера можно назвать ИМС PT4115, о готовом схемотехническом решении на основе этой микросхемы можно прочесть в данной статье.

Линейный драйвер для светодиодов своими руками

С теорией закончим, перейдем к практике и попробуем собрать линейный драйвер своими руками. Проще всего эту задачу решить при помощи широко распространенного интегрального стабилизатора КР142ЕН12А (его импортный аналог – LM317). Найти его можно в любом соответствующем магазине, и стоит он в районе 20 рублей. Необходимые материалы и инструменты: паяльник, тестер и провода.

Эта микросхема рассчитана на входное напряжение до 40 В, выдерживает ток до 1.5 А и, главное, имеет встроенную защиту от перегрузки, короткого замыкания и перегрева. Правда, это стабилизатор напряжения, а драйвер должен стабилизировать ток. Но мы этот вопрос решим, чуть изменив типовую схему включения микросхемы.

Универсальный драйвер для светодиодов на интегральном стабилизаторе

Здесь микросхема применяется в роли регулирующего элемента, стабилизирующего ток на заданном уровне. Какой величины этот ток будет? Все зависит от сопротивления резистора R1, номинал которого рассчитывается по простой формуле: R = 1.2/I, где:

• R – сопротивление в омах;
• I – необходимый ток в амперах.

Давай попробуем построить драйвер для тех светодиодов, из которых мы делали настольную лампу в начале статьи. Итак, нам нужен драйвер, на напряжение 9.9 В выдающий стабилизированный ток 300 мА. Делаем расчет номинала резистора R1: 1.2/0.3= 4 Ом. Поскольку резистор стоит в токовой цепи, мощность его выбираем не менее 4 Вт.

Здесь отлично подойдут резисторы, используемые практически во всех телевизорах в качестве гасящих по питанию (такие лежат в любом магазине). Они имеют мощность 2 Вт и сопротивление 1-2 Ом. Если резисторы одноомные, то их понадобится 4 шт, если двухомные – 2 шт. Соединяем их последовательно, чтобы сопротивления сложились.

Крепим микросхему на небольшой радиатор и подключаем к выходу нашего драйвера цепочку из трех последовательно соединенных светодиодов, соблюдая полярность. Можно включать. Но куда? Какое входное напряжение у этого драйвера? Вот тут начинается самое интересное. Напряжение на входе должно быть минимум на 2-3 вольта больше того, что необходимо светодиодам, но не более 40 В – больше микросхема не выдержит.

В нашем конкретном случае светодиодам нужно 9.9 В. Значит, на вход можно подать постоянное напряжение величиной от 12 до 40 В. Причем напряжение это может быть нестабилизированное. Подойдет автомобильный аккумулятор, блок питания ноутбука или ПК, понижающий трансформатор с диодным мостом. Подключаем, соблюдая полярность, и наш фонарь готов!

Вот и закончилась наша беседа о led драйверах. Надеюсь, теперь ты не только знаешь, как работает этот важный узел, но и сможешь его правильно выбрать, подключить, а при необходимости даже собрать своими руками.

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

• Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
• Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

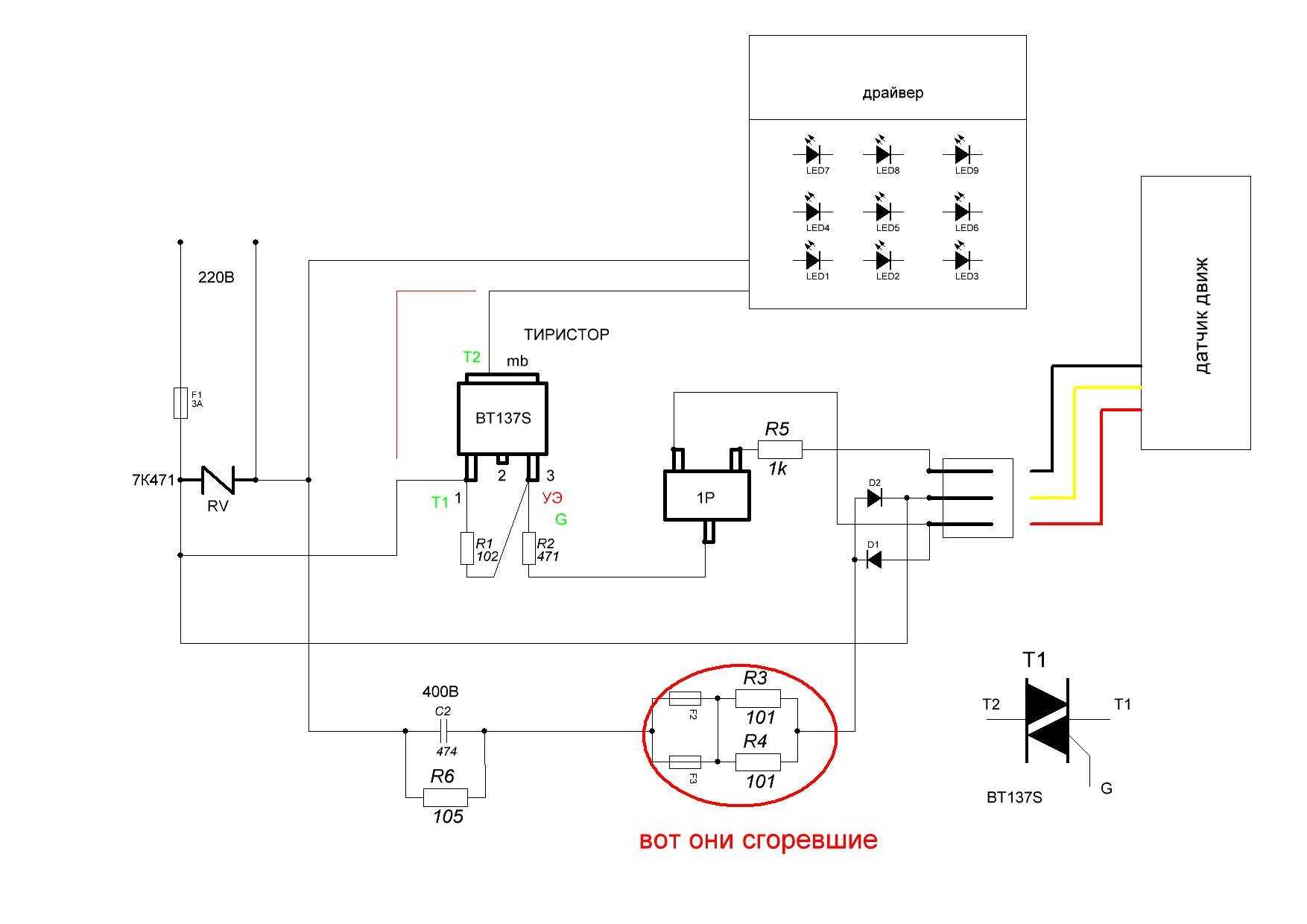

Если в твоем выключателе стоит подсветка, то это верный путь к быстрой гибели светодиодной лампы. Либо снимай подсветку, либо вкрути в один из рожков люстры обычную лампочку накаливания любой, даже самой малой мощности.

Такая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может «потерять терпение». Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

В этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет
