Галогенные светильники

«О плюсах и минусах»

Как обычно, мысленно расчертим лист бумаги на две части и проведем подробный сравнительный анализ. Что перевесит в случае галогенных ламп для точечных светильников, достоинства или недостатки?

«Преимущества»

«К положительным качествам» лампочек можно отнести мягкое и в тоже время яркое освещение периметра, длительные сроки использования, маленькие размеры и доступная стоимость.

«Цветопередача»

«Галогенка» обладает наиболее качественной цветопередачей из всех ее предшественниц. Ее свет не безжизненный и стерильный, который дает точечный светильник с люминесцентной лампой. «Галогенки» подчеркивают теплые тона, но в меньшей степени, чем лампочки накаливания. Они не убивают цвет предметов, а наоборот, позволяют тем проявить свои яркие и сочные тона. Причем в течение всего срока службы эти качества не будут ухудшаться – яркость останется на том же уровне.

Цветовая температура таких лампочек может варьироваться – от 2700 до 4000К, то есть излучать в диапазоне от близкому к лампе накаливания желтовато-белому до нейтрального дневного. Из-за этих позитивных характеристик, их чаще всего вешают в образовательных учреждениях и офисах.

«Срок службы»

Не разочаровывают «галогенки» и в этом – их срок службы составляет 2000-4000 часов. Но на самом деле, если тщательно соблюдать все правила эксплуатации, эта цифра может быть увеличена до 6000-8000 часов. Хорошо повлияет на длительность срока и запуск лампы с помощью диммера, обеспечивающего плавное включение.

«Габариты»

Галогенные лампы для точечных светильников являются одними из самых компактных при высокой мощности. Их можно эффективно использовать для освещения мест и пространств, где обычные лампочки не справляются ввиду своей низкой мощности и массивных размеров. Выглядя крошечными и незначительными, они, тем не менее, легко охватывают необходимую площадь помещения. Поворотный механизм позволит вам настроить такую ширину угла, который позволит осветить всю комнату при минимальном количестве светильников. Это отличное решение как для ультрасовременного, так и для классического дизайна.

«Цена»

При всех своих положительных характеристиках, галогенные лампы стоят не так дорого, чтобы кто-то не смог себе их позволить. Иногда цена на них даже ниже, чем на люминесцентные лампы, которые отличаются куда меньшим количеством достоинств. И в любом случае, вы купите их в разы дешевле, чем светодиодный точечный светильник.

«Недостатки»

«К отрицательным качествам» ламп относятся несколько существенных минусов. Это нагревание в включённом состоянии, обязательный уход в силу долгого срока службы, чувствительность к скачкам напряжения.

«Нагревание»

Самый существенный недостаток «галогенок» – это их сильное нагревания во время горения. Бывали случаи, когда люди пытались заменить вылетевшее защитное стекло светильника, в котором стояла галогенная лампочка, обычным оконным. Но такой эксперимент не заканчивался ничем хорошим – высокой температуры неподготовленный материал просто не выдерживал! Обжечься о такую лампу можно даже тогда, когда она находится в плафоне – вспоминаем точечный светильник с лампой накаливания.

В связи с этим, особое внимание при монтаже лампы необходимо уделить тому, чтобы плафон прямо не соприкасался с поверхностью, в которую он встраивается. Также нежелательно использовать эти лампы для освещения детских, игровых комнат или подсветки вещей и материалов, склонных к выгоранию

«Уход»

Дело в том, что заявленный высокий срок службы галогеновой лампы не может реализоваться сам собой. Для этого потребуется ваше непосредственное участие и постоянная аккуратность в обращении. Ничего особо сложного – все правила вы можете прочесть на несколько пунктов ниже, но подходить к делу придется серьезно.

«Напряжение»

«Галогенки» довольно чувствительны к перегрузкам в сети и при резком скачке напряжения могут перегореть. Поэтому крайне желательно подключать лампочки через блок защиты. Это такое специальное устройство, которое обеспечит плавный пуск и защитит лампы, если напряжение вдруг отклонится от нормы.

На что обратить внимание при выборе и покупки для дома

При выборе устройства освещения для дома учитываются следующие факторы:

• Светоотдача и мощность. Светоотдача является соотношением светового потока и мощности. В галогеновой лампе, в отличие от обычной, это соотношение выше.
• Напряжение. Низковольтные лампы экономичны и компактны. В домах и квартирах больше используют этот вариант, потому что он хорошо подходит и для люстр, и для точечных светильников, настольный или потолочный вариант. Однако их использование требует установки совместно с трансформатором соответствующей мощности, потому что их невозможно прямо подключить к электросети.
• Мощность модуля. Этот параметр определяется исходя из суммы мощности всех приборов освещения. Например, если установливаются 2 лампы мощностью по 50 Вт, то трансформатор потребуется мощностью в 100 Вт. Допускается недогруз блока не более 15 Вт, это значит что возможна установка модуля мощностью в 110 Вт, а вот в 150 Вт недопустима. Такой «резерв» приведёт к поломке прибора быстрее, чем значительное превышение мощности.
• Провод. Используют сечением не меньше 1,5 мм. кв., но лучше – 2,5 мм. кв. несмотря на высокую цену.
• Цоколь. При покупке учитывается то что лампы изготавливаются с соответствующим видом цоколя. Основание, на которое монтируют галогеновую лампу, должно быть из трудновоспламеняемых или негорючих материалов. Например, если установить точечный светильник на гипсокартонный потолок, то достаточно использования защитного кольца. Но при монтаже на натяжной потолок понадобится термоплатформа.

Принцип работы

По сути, галогенный источник света – та же лампочка накаливания. Она имеет тело накала – спираль из вольфрама, запаянное в колбу. Колба, в свою очередь, заполнена инертным газом. Под действием электрического тока спираль разогревается и начинает ярко светиться.

Устройство галогенной лампы

Но несмотря на кажущееся сходство, галогенный источник света имеет несколько существенных отличий от привычной тебе лампочки Ильича. Если ты знаешь, как устроена обычная лампочка накаливания, и внимательно рассматривал рисунок выше, то и сам заметил эти различия. Прежде всего, колба галогенного осветителя изготовлена из кварцевого, а не из обычного стекла. Кроме того, в газ, которым заполняют колбу, добавлены галогены – бром или йод. Что это дает:

1. Увеличение срока службы. Это одна из основных особенностей галогенного источника света. Спираль в обычной лампочке, имея высокую рабочую температуру, постепенно испаряется и, в конце концов, перегорает. В галогенной же лампе пары брома или йода, добавленные в колбу, улавливают испарившиеся атомы вольфрама и возвращают их снова на спираль. Эта вроде бы «мелочь» увеличила срок службы прибора до 4 000 ч (при использовании систем мягкого пуска до 8 000–12 000 ч).
2. Увеличение светоотдачи. Добавление галогенов не только увеличило срок службы, но и позволило разогреть спираль до более высокой температуры. Благодаря этому светоотдача галогенной лампочки по сравнению с обычной лампой накаливания увеличилась вдвое и составила 15-22 лм/Вт.
3. Улучшенная цветопередача. Благодаря повышенной температуре тела накала галогенная лампа обладает исключительно точной цветопередачей и непрерывным спектром излучения, который соответствует обычному солнечному свету. В галогенном свете все цвета объектов выглядят натурально, а глаза при нем не утомляются.
4. Компактность. Использование кварцевого стекла, выдерживающего высокую температуру, позволило делать приборы весьма компактными. Это не только удобно в эксплуатации, но и требует меньшего расхода инертного газа и галогенов, что несколько удешевляет производство. Маленькие размеры колбы позволяют ей легко выдерживает высокое давление, а как известно, чем выше давление в колбе, тем медленнее испаряется вольфрам со спирали. За счет этого увеличивается срок службы прибора.

Как и обычные лампочки накаливания, галогенные могут работать как на переменном, так и на постоянном токе. Что касается диммирования, оно возможно, но нежелательно, поскольку при уменьшении яркости снижается температура тела накала и колбы. Это ухудшает или вовсе прекращает работу галогенов по восстановлению вольфрамовой спирали.

Преимущества и недостатки галогеновых ламп

Лампы галогеновыеустроены практически так же, как и обычные. Разница состоит в добавлении паров галогена. За счет них температурный режим вольфрамовой спирали возрастает, что повышает и светоотдачу лампы галогеновой. Это возможно благодаря постоянной «миграции» вольфрамовых атомов: при нагреве они испаряются и оседают на стенках, но атомы йода или брома сразу вступают в реакцию с ними. В результате частицы вольфрама попадают обратно на спираль, разогревая ее.

Галогеновые лампы для дома имеют следующие преимущества:

• яркость. Галогеновая лампочка горит гораздо ярче обычной;
• надежность. Благодаря особому материалу изготовления галогеновая лампочкаустойчива к нестабильной сети и температурным скачкам;
• долговечность. Устройства служат значительно дольше, чем обычные лампы накаливания;
• разнообразие. Производители сейчас выпускают множество разновидностей галогенных лампочек с разным цоколем, размером и яркостью.

Если говорить о недостаткахгалогенной лампы освещения, следует упомянуть два пункта:

• цена. Такие изделия дороже обычных ламп, но при этом дешевле других, например, ксеноновых моделей;
• сильное нагревание спирали. По этой причине изделие может оказаться непригодным при внешних воздействиях: вибрации, перевозке и т.д.

Что такое ПДУ?

Выше мы детально описали галогеновые люстры, а теперь займёмся пультом. Правильно называть такое устройство ПДУ – пультом дистанционного управления электронным устройством. Применяются они в самых разных сферах жизни – от телевизоров до тех же светильников. Главных критериев всего два: радиус действия и функциональность. Есть еще такие как качество, срок службы, ресурсоемкость, способ питания (обычно это разные типы батареек). Последние считаются второстепенными т.к. в наше время разница между самым дешевым и самым дорогим пультом не настолько велика. Гораздо важнее радиус покрытия сигнала, что, впрочем, также не особо актуально для обычных квартир (даже слабого показателя обычно хватает с лихвой). Разве что у вас очень уж большая гостиная (целый бальный зал). Исключением являются пульты для бизнес-центров. Но им и функциональность нужна другая.

Контроллер ПДУ отдельно от люстры

Что касается функций, то их зачастую три: включить/выключить свет, а также выбор режима. Режимов может множество (зависит от конструкции и возможностей отдельной люстры), но их редко бывает более трех: включить все лампы, включить одну, включить выбранную или пару. Пульты другой конфигурации позволяют не только включать и выключать лампы, но и менять режим подачи электроэнергии, где режимов также обычно около трех: максимальная яркость, средняя и режим ночника. Иногда добавляется четвертый – «таймер».

Разновидности галогенных лампочек

Лампочки с галогенами классифицируют по источникам питания:

• низковольтное исполнение с драйвером на 12 Вольт;
• лампы накаливания 220в.

Классификация ламп представлена на рисунке внизу.

Низковольтные лампочки также могут подключаться к выделенному источнику питания на 220 В, но только при наличии понижающего трансформатора. Данное устройство уменьшает напряжение до допустимого уровня (12 Вольт). Галогенные лампочки этого типа имеют штырьковый цоколь G4, G9, GU10, G12. Также в автопроме применяется цоколь типа H4.

Виды цоколей показаны на следующем рисунке.

Лампочки принято подразделять на несколько типов в зависимости от особенностей их конструктивного исполнения:

• линейные;
• капсульные;
• с отражателем;
• с вынесенной колбой;
• низковольтные;
• галогеновые люстры;
• IRC-галогенные источники света.

Линейные

С этого типа лампочек начиналось производство галогенных источников света. Выпускаются такие лампы и поныне. В конструкции линейных источников света имеется пара штырьковых держателей с обеих сторон вытянутой колбы. В бытовых целях такие устройства применяют редко из-за их высокой мощности (от 1 до 20 кВт).

Капсульные

Такие лампочки характерны своими небольшими габаритами. Капсульные источники света применяют для подсветки интерьеров. Обычно используют цоколи G4 и G9. Что касается G9, то этот цоколь предназначен для сети 220 В. За счет компактности и небольшой мощности капсульные устройства часто устанавливают в светильниках открытого типа.

С отражателем

Галогенные лампочки с отражателями также именуют устройствами с направленным излучением. Подобного эффекта добиваются за счет применения отражателя, который выполняется в одном из двух вариантов — интерференционном или алюминиевом. В случае с отражателем из алюминия тепло отводится вперед, а интерференционное исполнение предполагает отвод тепла назад. Также приборы с отражателем изготавливают с защитной крышки и без таковой. Светильники с отражателем оснащаются разными типами цоколей: для сети 220 В или низковольтные — на 12 Вольт.

С вынесенной колбой

Устройства с внешней колбой часто путают со стандартными лампами накаливания. Они имеют схожую конструкцию, в том числе резьбовой цоколь E14 или E27, такую же стеклянную колбу и тело накала. Но внутри лампочки с вынесенной колбой имеются галогены.

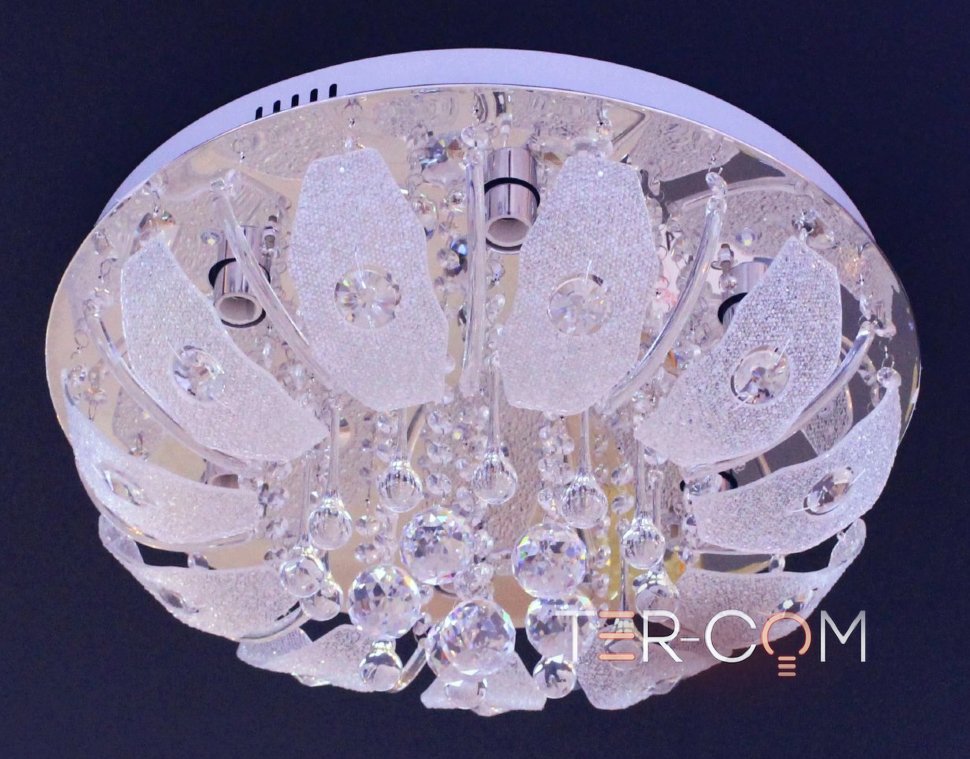

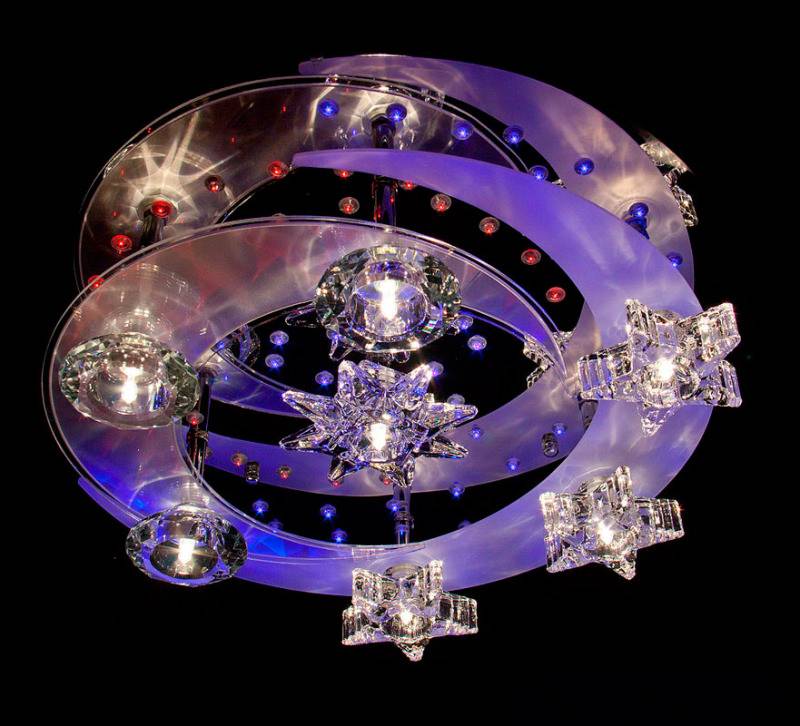

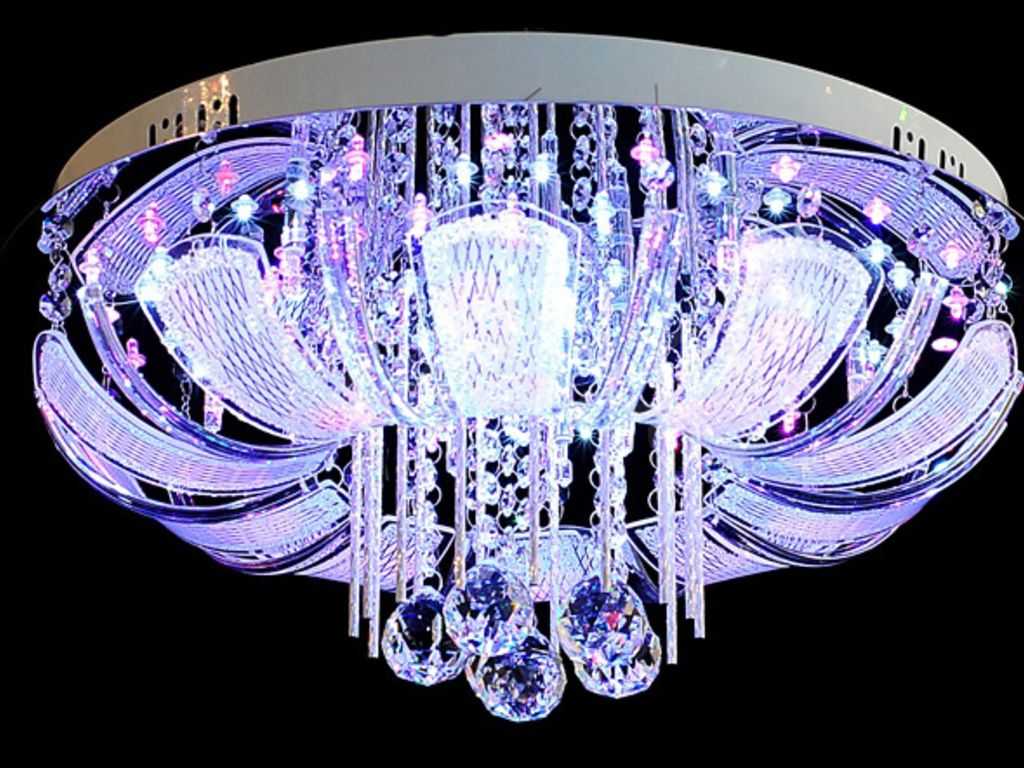

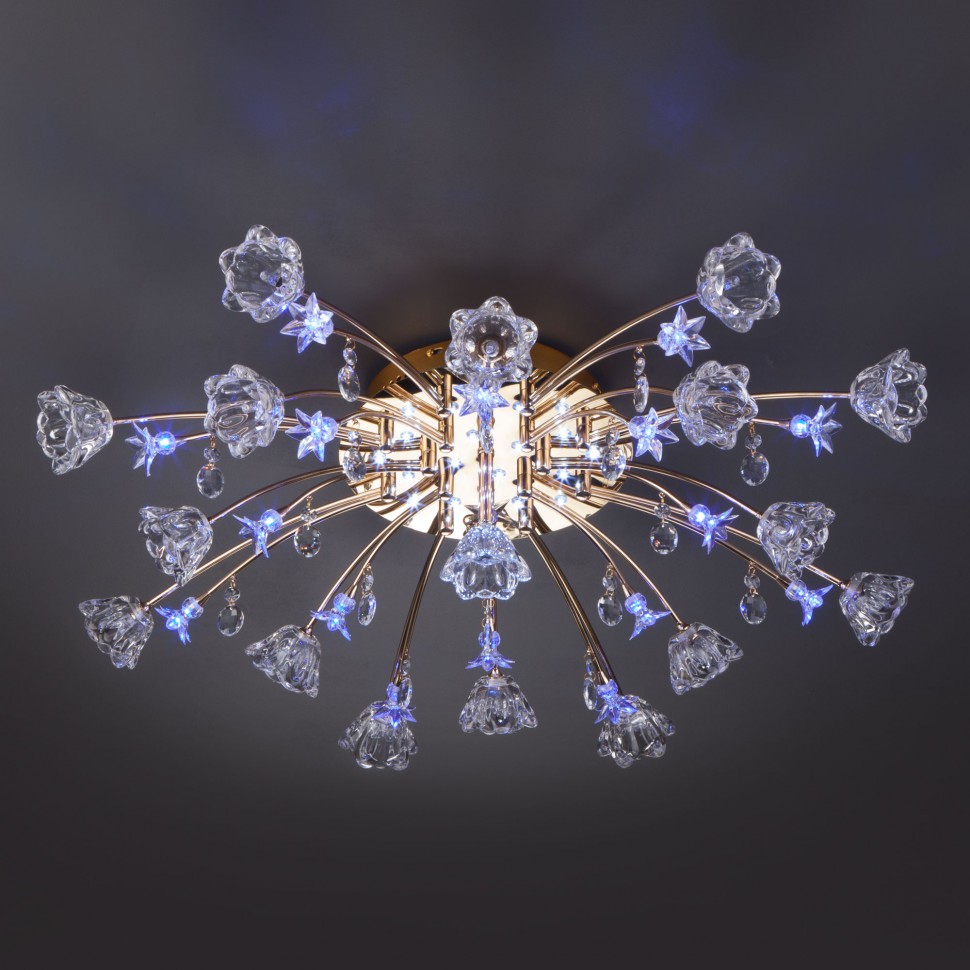

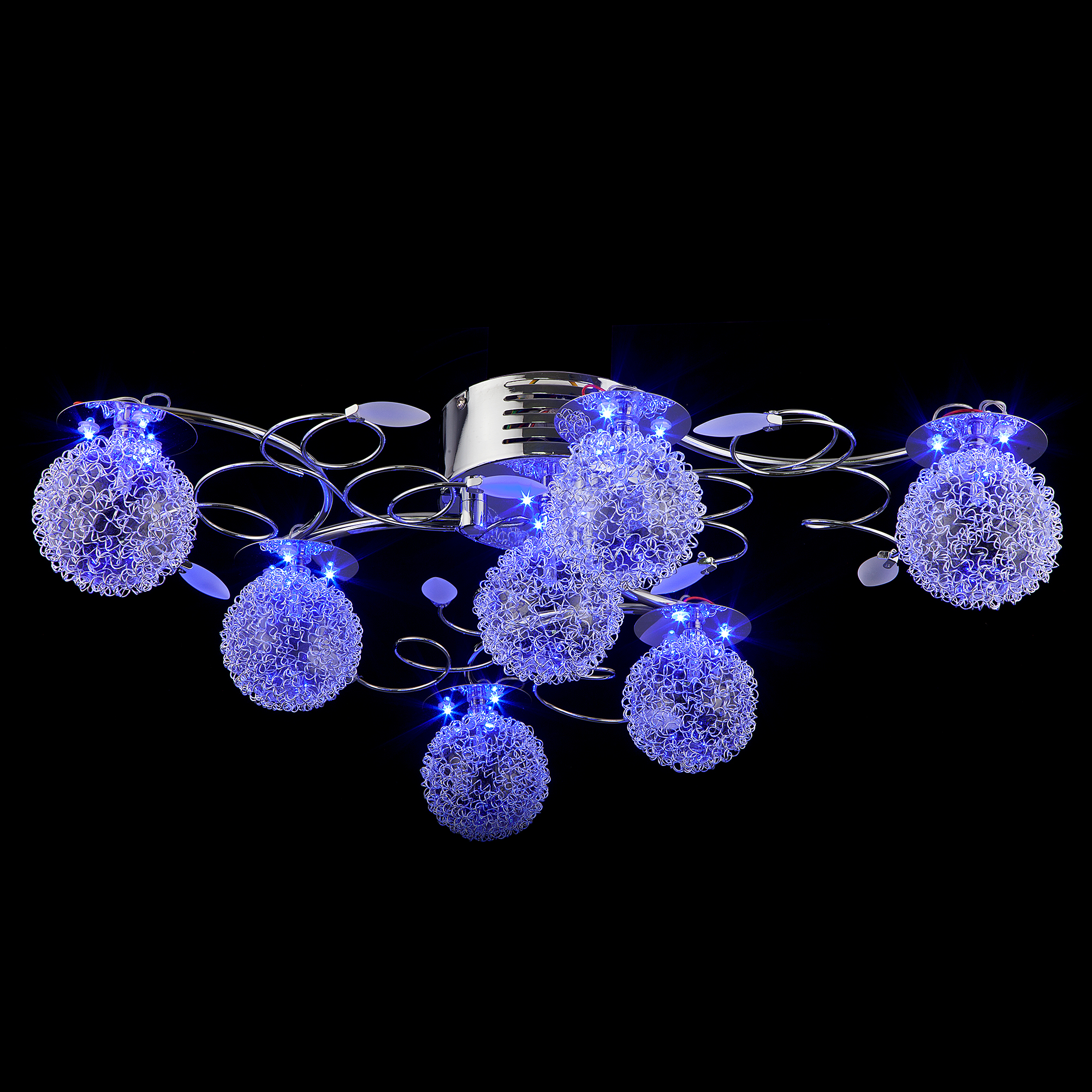

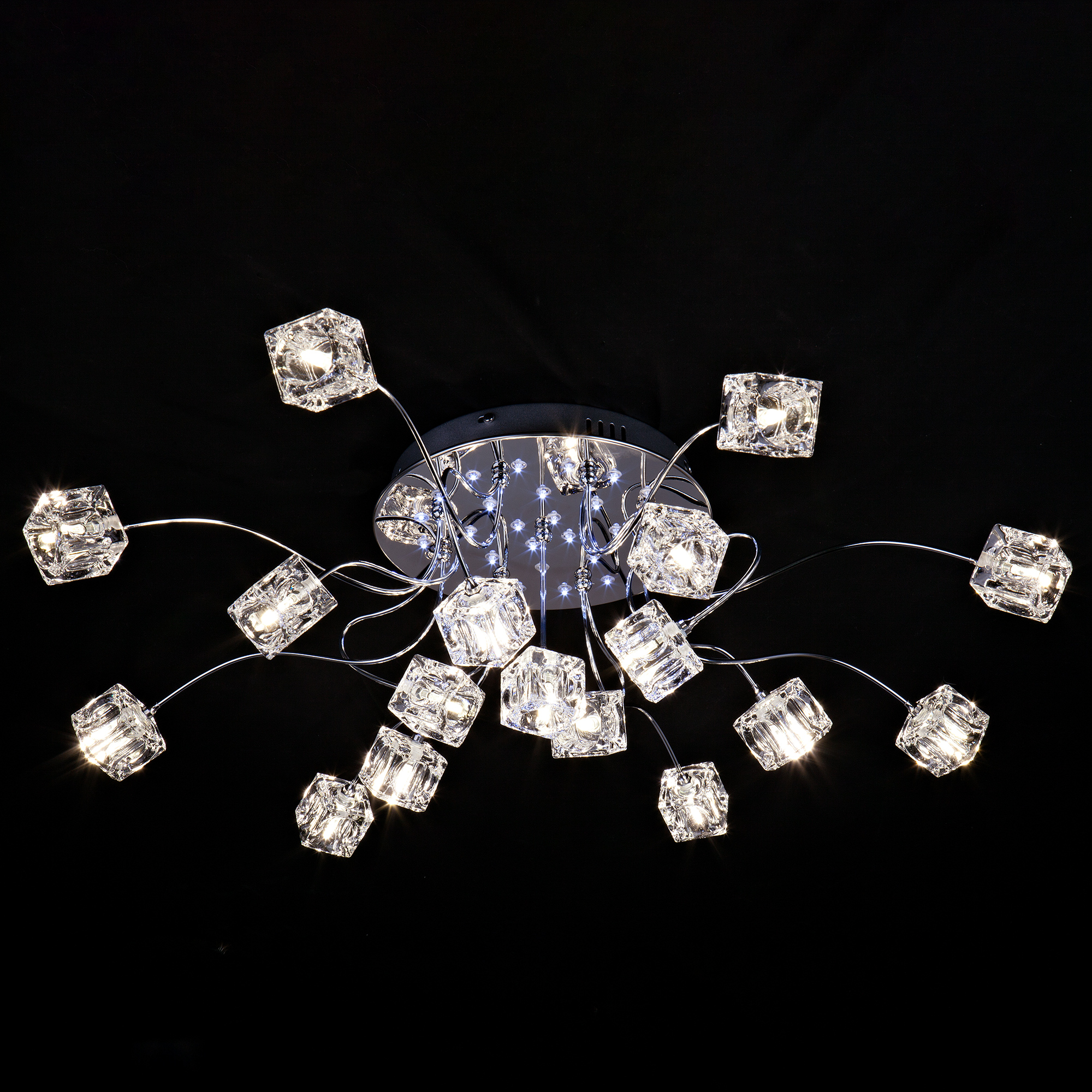

Галогеновые люстры

Источники света этого типа производятся с цоколем E17 или E27. Одна из главных характеристик люстр — малогабаритность лампочек, они практически незаметны. Люстры обычно рассчитаны на работу от сети 220 В, однако встречаются и низковольтные светильники. В последнем случае понадобится подключение через понижающий трансформатор.

Низковольтные

К низковольтным источникам света относятся приборы, работающие от напряжения 6, 12 или 24 Вольт. Наиболее распространенный вариант — лампа на 12 Вольт. Чаще всего низковольтные галогенные лампочки используют в случае установки на легковоспламеняющиеся основания. Применяются для освещения интерьеров (точечная подсветка), небольших фрагментов садовых участков, для освещения экспонатов в музеях и т.д.

Благодаря своей безопасности низковольтные источники света разрешены к использованию в помещениях с повышенным уровнем влажности. Но в этом случае необходимо обеспечить надежную защиту цоколя от попадания на него воды.

IRC-галогенные лампы

Галогенные IRC-лампы имеют специальное покрытие, которое прозрачно для видимого света, но является преградой для инфракрасного излучения. Данное покрытие принимает инфракрасный свет и отражает его обратно — к спирали. Благодаря такой технологии сокращаются тепловые потери и повышается эффективность лампы. По данным ведущего производителя — компании Orasm — технология позволяет уменьшить потребление электричества на 45% в сравнении с другими галогенными лампочками. При этом срок службы устройства увеличивается в 2 раза. IRC-лампа позволяет получить мощный световой поток — 1700 лм, а также светоотдачу 26 лм/Вт, что вдвое выше возможной 35-ваттного люминесцентного источника света.

Монтаж

Чтобы осветительный прибор продолжительное время украшал помещение, при монтаже необходимо соблюдать несколько простых рекомендаций специалистов.

1. Галогеновые лампы обладают очень низким рабочим напряжением. В проводниках возможны потери, ведущие к потере яркости источника света, поэтому длина провода, идущего от трансформатора к лампам, не должна превышать двух метров.
2. Необходимо обеспечить циркуляцию воздуха вокруг трансформатора. Не рекомендуется их размещать около источника тепла или с использованием горючих материалов.
3. Для управления галогеновыми лампами категорически запрещается использовать диммеры, так как возможны сбои в работе оборудования.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет

Почему, читайте далее

Почему, читайте далее

В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

• по конструкции;
• по цоколю;
• по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.



Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.



Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.
