Акустическая система своими руками: выбор динамиков, акустического оформления, изготовление

Доработка АС

Доработка акустических систем – это процесс улучшения характеристик уже имеющихся колонок с целью получить более качественный звук. При этом подвергать доработке имеет смысл только ту АС, у которой есть хотя бы небольшой потенциал, то есть — технику средней ценовой категории.

Важно! Дешевые колонки доработке не подлежат, а дорогую акустику улучшать бесполезно, поскольку замена или модернизация одного компонента повлечет за собой изменение других, в результате стоимость усовершенствованной АС будет приблизительно равна новым колонкам.

Улучшение электрической цепи

Данный процесс выполняется просто: имеющиеся элементы меняются на более качественные. Злектролитические конденсаторы можно заменить пленочными, металлобумажными или металлопленочными. Если катушка сделана из тонкой проволоки, намотанной на металлический сердечник, допускается вместо нее использовать другую, имеющую вид медного толстого провода сечением около 1 мм2 и без сердечника. Можно провода, соединяющие динамики и усилитель, заменить специальным акустическим кабелем или толстой проводкой из меди.

Улучшение корпуса

Для систем типа 2.1 или 5.1 с маленькими колонками есть смысл модернизировать только корпус низкочастотного сабвуфера — необходимо улучшить жесткость, чтобы качество звука не ухудшалось от дребезжания и вибрации. Между верхней и нижней гранями достаточно одной распорки, а между боковыми сторонами, если внутренний объем акустики более десяти литров, – нужно как минимум две распорки. Проще всего просверлить противоположные стенки и стянуть их болтами. Другое решение – установить внутри деревянные бруски, закрепив их на клей или шурупы.

Далее необходимо провести тщательную герметизацию. Из корпуса удаляют все, что там находится, и скрупулезно обрабатывают полость внутри герметиком, например, битумной мастикой. После высыхания процедуру следует повторить. По окончании такой доработки нужно герметиком либо замазкой закрыть места на стыках динамиков, а также задней панели с корпусом.

Важно! Запрещается при герметизации внутренней поверхности колонок использовать материалы, которые после затвердевания становятся жесткими и ломкими. Все операции нужно проводить на открытом воздухе из-за специфического запаха.

Увеличение объема колонок

Если во время работы колонок слышен гул, можно частично увеличить их внутренний объем. Для этого нужно распушить вату и уложить внутрь, предварительно взвесив тот синтепон, который там был. В одном литре корпуса должно содержаться 25 грамм материала. Если его мало, можно добавить распушенную вату до нужного количества. Можно и больше, но только если гул не прекратится. В результате этой процедуры низкие частоты станут слышны чуть меньше, но и гул пропадет.

Другое решение – оклеить стенки изнутри ватином или войлоком. Не допускается использовать большое количество клея, иначе материал будет плотным и неэффективным. Толщина такого уплотнения не должна превышать 15 мм.

Более глубокая доработка занимает большое количество времени, требует финансовых вложений и определенных навыков. Кроме того, потребуется проводить звуковые тесты и т.д. В Интернете можно найти множество видео на эту тему или бесплатно скачать книги и статьи в формате PDF для ознакомления.

Виды автомобильной акустики

Сегодня на рынке есть два вида акустических систем:

Коаксиальная акустика сделана в форме колонок. В ее составе 2-3 динамика различной частоты. Главное преимущество техники — легкость в монтаже. Здесь не нужно ничего сверлить и делать дополнительные отверстия в панелях. Но из-за стремления упростить конструкцию «выплывает» главный недостаток таких систем — низкое качество изготовления. Но здесь нет однозначности. Если подобрать акустику от известного бренда и по доступной цене, то дизайн и качество будут отменными

Главное при выборе — обращать внимание на технические характеристики, материал и качество изготовления основы для колонок. Компонентная акустика относится к категории составных

Это значит, что динамики придется монтировать по отдельности, и каждый из них будет иметь свою частоту звучания

Компонентная акустика относится к категории составных. Это значит, что динамики придется монтировать по отдельности, и каждый из них будет иметь свою частоту звучания

У такой системы выделяется несколько недостатков:

  • высокая цена;
  • необходимость монтажа динамиков, что требует выполнения специальных креплений и вырезания подходящих отверстий.

Но есть и плюсы — при правильной установке можно добиться чистоты и максимальной силы звука

Главное — обращать внимание на чувствительность и мощность устройства. Немаловажный вопрос — габариты колонок, которые должны хорошо смотреться в интерьере салона

Круги на воде

Именно такой аналогией проще всего описать характер излучения контрапертурных акустических систем, впервые разработанных в Советском Союзе в 80-х годах прошлого века. Принцип работы нетривиален: пара одинаковых динамиков смонтирована так, что их диффузоры расположены друг напротив друга в горизонтальной плоскости и двигаются симметрично, то сжимая, то разжимая воздушную прослойку. В результате создаются кольцевые воздушные волны, равномерно расходящиеся во все стороны. Причем характеристики этих волн в процессе их распространения искажаются минимально, а их энергия затухает медленно — пропорционально расстоянию, а не его квадрату, как в случае обычных АС.


Duevel Sirius сочетает элементы рупорной и контрапертурной конструкций

Помимо дальнобойности и круговой направленности, контрапертурные системы интересны на удивление широкой вертикальной дисперсией (порядка 30 градусов против стандартных 4-8 гр.), а также отсутствием доплеровского эффекта. Для динамиков он проявляется в биениях сигнала, вызванных постоянным изменением расстояния от источника звука до слушателя из-за колебаний диффузора. Правда, реальная слышимость данных искажений до сих пор вызывает много споров.

Взаимное проникновение концентрических звуковых полей правой и левой колонок создают весьма обширную и равномерную зону объемного восприятия, то есть по сути вопрос точного позиционирования АС относительно слушателя становится не актуален.


Итальяно-российская контрапертурная акустика Bolzano Villetri

Обратная сторона медали — большая опасность ранних отражений этих волн от стен и мебели, о вредоносности которых я подробно рассказывал в статье «Азы акустики для чайников: как правильно расставить колонки в комнате».

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы: Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы: Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

Душа нараспашку

Самый простой способ отделить фронтальное излучения динамика от тылового — смонтировать его на щите как можно большего размера. Из этой простой идеи и родились, собственно, первые акустические системы, представлявшие собой ящик с открытой задней стенкой, поскольку для компактности края щита просто взяли, да и загнули под прямым углом. Однако в плане воспроизведения басов успехи подобных конструкций впечатляли не слишком. Помимо несовершенства корпуса проблема была еще и в очень небольшом по современным понятиям ходе подвески диффузоров. Чтобы хоть как-то выйти из положения, использовались динамики как можно большего размера, способные развивать приемлемое звуковое давление при небольшой амплитуде колебаний.

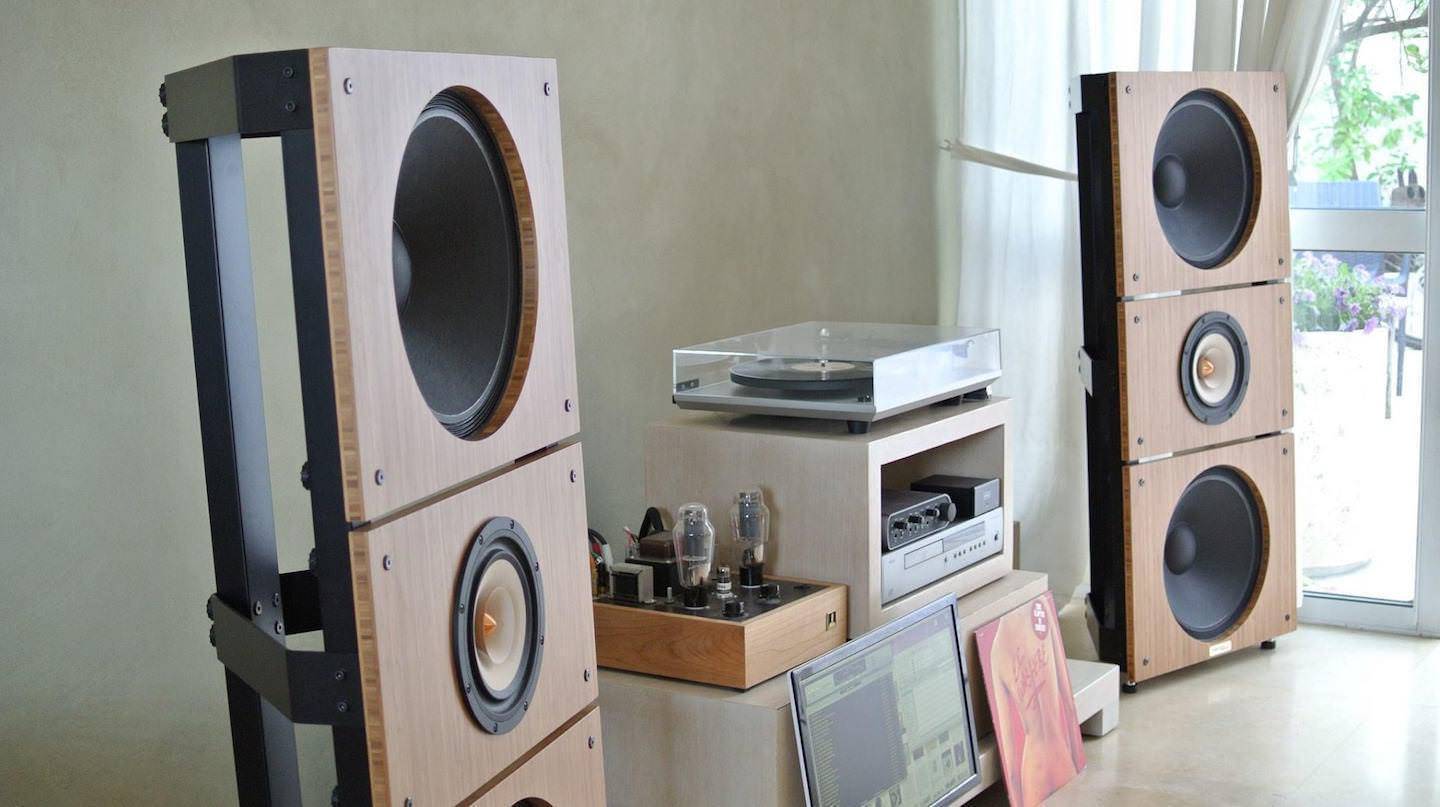

PureAudioProject Trio 15TB с 15-дюймовыми НЧ-драйверами на трехслойных бамбуковых панелях

Несмотря на кажущуюся примитивность подобных конструкций, у них имелись и кое-какие достоинства, причем настолько специфические и интересные, что адепты открытых АС не перевелись до сих пор.

Начать с того, что отсутствие каких-либо препятствий на пути звуковых волн – лучший путь к повышению чувствительности. Момент этот особенно ценен для аудиофильских ламповых усилителей, в особенности однотактных или лишенных обратной связи. Бумажные диффузоры большого диаметра даже на мощности порядка четырех-пяти ватт способны создать довольно-таки внушительный, и при этом на удивление открытый и свободный саунд.

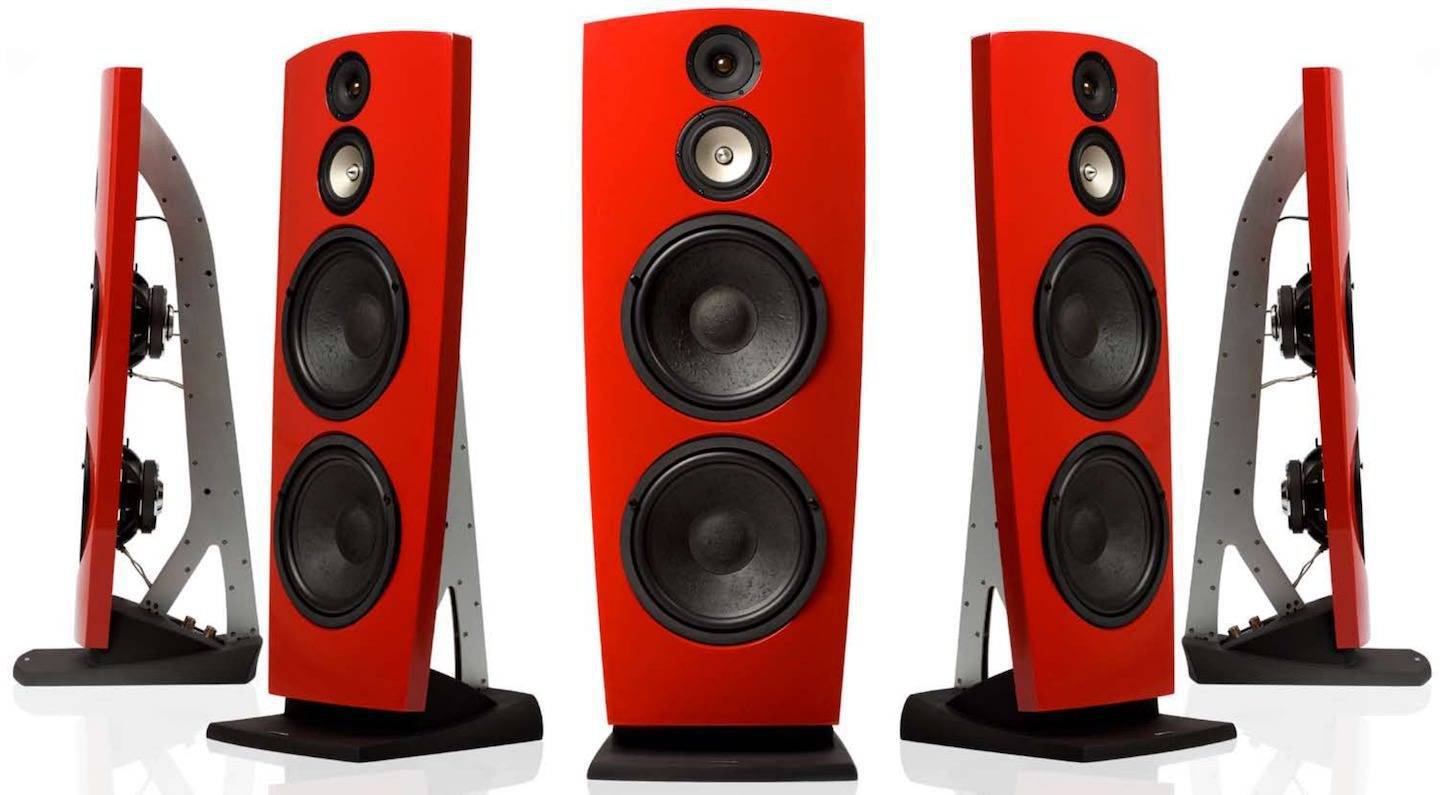

При высоте 1,2 м в мире открытой акустики Jamo R907 считаются практически компактами

Что же касается тылового излучения, то чтобы не вносить искажений в прямой звук, оно должно приходить к слушателю с заметной задержкой (свыше 12-15 мс) — в таком случае его влияние ощущается как легкая реверберация, лишь добавляющая в саунд воздуха и расширяющая музыкальное пространство. Тонкость в том, что для создания этой самой «заметной задержки» колонки, разумеется, должны быть расположены на изрядном расстоянии от стен. К тому же большая площадь передней панели и внушительные размеры НЧ-драйверов соответствующим образом сказываются на общих габаритах АС. Одним словом, обладателей небольших и даже средних жилых комнат просьба не беспокоиться.

Кстати, частный случай открытых систем — акустика, построенная на электростатических излучателях. Только за счет почти невесомой диафрагмы большой площади, ко всем вышеописанным преимуществам, у электростатов добавляется способность филигранно передавать даже самые резкие динамические контрасты, а благодаря отсутствию разделения сигнала в зонах СЧ и ВЧ, еще и завидная тембральная точность.

Открытое оформление

Плюсы: Высококлассные открытые колонки — отличный способ получить реальный кайф от прослушивания пуристских ламповых однотактников.

Минусы: Про жирные компрессионные басы лучше забыть сразу. Весь звуковой тракт должен быть подчинен идее открытой акустики, а сами колонки придется выбирать из крайне ограниченного числа предложений.

Изготовление печатной платы для усилителей и выпрямителя

Пожалуй, не менее трудоемкий процесс, который отнимет немало времени. Если схема, выбранная вами, достаточно простая, то нанести рисунок на фольгированный материал можно при помощи перманентного маркера. Предварительно только обработайте фольгу электролитом для автомобильных аккумуляторов либо соляной кислотой. Это позволит обезжирить поверхность и улучшит процесс травления. Если рисунок печатной платы сложный, то лучше воспользоваться лазерно-утюжной технологией и софтом для рисования дорожек. Вот как сделать колонку своими руками, а именно печатную плату для нее.

В программе намечаете расположение элементов, рисуете дорожки, после чего распечатываете получившееся изображение на лазерном принтере с максимальной насыщенностью черного цвета. Бумагу лучше использовать глянцевую. Затем укладываете рисунок лицевой стороной на поверхность фольги текстолита, крепите бумагу и заворачиваете в чистую ветошь. Нагретым утюгом теперь нужно водить по ветоши, чтобы рисунок отпечатался максимально точно. Эта процедура проводится в течение 10-15 минут. После ее завершения смачиваете бумагу в воде, все лишнее уйдет, а на фольге останется только тонер. При необходимости корректировки нужно дорисовать недостающие элементы перманентным маркером.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.
Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе. Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

  • Определиться с местом ее размещения.
  • Определить, сколько пространства можно отвести для установления .
  • Измерить размер отведенной площади.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

  • ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.
    Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
  • Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто. Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

Древесина. Подойдет древесина любого дерева. При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Создание корпуса

Выполнить корпус можно любым удобным способом.Самым подходящим вариантом является следующий:

  • При помощи ножовки вырезать детали из материала.
  • Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.
  • Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
  • Приклеить кольца к деталям.
  • Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.
  • Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
  • Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

  • Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
  • Внутри заполнить колонку синтетическим пухом.
  • Установить динамик на предназначенное место.

Испытания.

Так как я не располагаю измерительной комнатой, то пришлось снять (АЧХ), как с самодельных АС, так и с промышленной колонки “S-30”, чтобы можно было иметь хоть какую-то точку отсчёта.

Это АЧХ «Белого шума» снятая с «S-30».

То же самое для самоделки с одним широкополосным динамиком.

АЧХ самодельной двухполосной АС.

На слух, однополосная АС звучат намного звонче, чем «S-30», а двухполосная чуть лучше по высоким частотам. Конечно же, обе уступают «S-30» по низким частотам. Собственно, это подтверждается и графиками.

Чтобы убрать горб АЧХ в районе 400Гц, который неприятно воспринимается на слух, пришлось воспользоваться эквалайзером аудиокарты.

Вот, что получилось после коррекции двухполосной АС.

К недостаткам «сантехнических» АС можно отнести сравнительно небольшую максимально допустимую мощность, при сравнительно больших габаритах. Но, это можно отнести к издержкам бюджетного решения.

Что же касается сравнения качества звучания с китайскими пластмассовыми колонками, то последние уже пошли искать себе другого слушателя.

Если кто-нибудь захочет повторить эту конструкцию, то будьте осторожны при подключении АС к УНЧ большой мощности. Повредить динамик, рассчитанный на применение в открытых АС, очень просто, особенно на низких частотах.

При испытаниях я использовал 30-ти ваттный усилитель и по-неосторожности у одной из головок, 1978 года выпуска, разрушил катушку (видимо отклеилась часть витков)

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.Произвести работу по созданию акустической системы в машине можно так:

  • Изготовить подиумы из пены. Для этого:
  • Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.
  • Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
  • Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
  • Кольца необходимо соединить между собой при помощи саморезов.
  • Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
  • В каркас залить монтажную пену и оставить так, пока она не высохнет.
  • Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
  • Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала. Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии. Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Акустика из фанеры высокого качества

Для изготовления колонок помимо фанеры применяют пластик, металл, цельную деревоплиту, ДСП, МДФ. Однако, в результате тестирования, проводимого крупнейшими мировыми производителями акустических систем, оптимальным материалом для производства звуковоспроизводящего оборудования высокого качества была признана березовая фанера. Остальные образцы конструкционных материалов проявили более низкие показатели качества звука, надежности и износостойкости.

Применение данного пиломатериала повышает качество акустической системы и наделяет ее следующими достоинствами:

  • Поглощение вибрационной волны.
  • Высокий уровень изоляции.
  • Сглаживание резонанса.
  • Чистое воспроизведение.
  • Направленность акустической энергии.

Для создания серии бюджетного оборудования производители идут на компромисс и комбинируют два вида материала: изготавливают корпус из листа ДВП толщиной 16мм с накладкой, выполненной из , которая помогает снизить, а иногда и вовсе ликвидировать резонанс.

Важно знать: чтобы получить акустическое оборудование с фанерным корпусом высокого качества, стоит учесть особенности применения данного пиломатериала. Так, изготавливая корпус, стоит разделить короб перегородками жесткости и проклеить его внутреннюю поверхность материалом, поглощающим шум и вибрацию

Это позволяет обеспечить великолепное по чистоте звучание и предложить покупателю качественную акустику по доступной цене.

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии

В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели

Двухполосная акустика Мелодия-101-стерео

За основу была взята двухполосная акустическая система радиолы I класса «Мелодия-101-стерео» с динамическими головками типов 10ГДН-1 (6ГД-6), 6ГДВ-1 (ЗГД-2) и с габаритными размерами 300x171x168 мм, но с другой конфигурацией и несколько меньшим объемом ящика акустической системы (фото в начале сайта).

Ящики были изготовлены из ламинированной фанеры толщиной 12 мм. Боковые стенки и лицевая панель, с вырезанными отверстиями под динамические головки, соединены между собой с помощью деревянных реек сечением 15×15 мм, клея ПВА и коротких гвоздей.

Гвозди должны входить в фанеру на глубину не более 8 мм. Задняя часть боковых стенок вначале также была обшита рейками сечением 15х 15 мм по всему периметру на расстоянии 12 мм от края для крепления задней стенки шурупами.

Первоначально ящик акустической системы был закрытого типа, в нем были установлены две электродинамические головки типов 25ГДН-3 (15ГД-14) и 6ГДВ-1 (ЗГД-2) с простейшим фильтром, аналогично «Мелодии- 101 -стерео», из одного разделительного конденсатора между головками емкостью 2 мкФ.

Эти динамики выбраны из следующих соображений:

  • диапазон воспроизводимых частот динамика 25ГДН-3 65-5000 Гц;
  • частота основного резонанса 55 Гц;
  • номинальное электрическое сопротивление 4 Ом;
  • диапазон воспроизводимых частот динамика 6ГДВ-1 5000…18000 Гц;
  • номинальное электрическое сопротивление 8 Ом .

В результате этого получается полная стыковка диапазонов воспроизводимых частот от 65 до 18000 Гц без среднечастотного динамика. Практические испытания звучания этой акустической системы на слух дали результат, который оказался ниже ожидаемого в части воспроизведения низших звуковых частот. Очевидно, сказалось уменьшение объема ящика.

Проанализировав все возможные способы повышения качества звучания, при тех же габаритах акустической системы, было принято решение дополнить ящик щелевым фазоинвертором с тыльной стороны и установить сдвоенные головки типа 25ГДН-3, у которых результирующий эквивалентный объем в два раза меньше, чем у одной такой же головки .

Объем имеющегося ящика, как бы, увеличивается почти в два раза для наружной головки, учитывая, что внутренняя головка занимает часть полезного объема. В результате уменьшение объема ящика по сравнению с акустической системой «Мелодии-101- стерео» было компенсировано применением сдвоенных головок.

Причины, по которым начинается доработка акустики.

Живешь себе спокойно, слушаешь музыку на своих колоночках, купленных в музыкальном отделе супермаркета (в этом нет ни чего особенного). И особо не тревожишься – “Как же хорошо играют твои колонки!” Но однажды, случайно, в гостях, послушав акустику товарища, понимаешь, что твои колонки – как-то не так играют, можно сказать, что “не фонтан!”. Но в действительности, это ощущение может быть ошибочным. О том, что влияет на качество звука акустики поговорим в другой раз.

Начинаешь искать, что бы такого купить получше, вместо своих “стареньких”? Изучаешь по немного тему. Появляется некое понятие – что нужно искать и по чему. И вот оно – объявление мечты! Купив, по очень хорошей цене (а иногда и очень даже дорого), понравившиеся внешне колонки, спустя некоторое время начинаешь думать и понимать – “А ведь они могли бы звучать и лучше!” Что же делать в этом случае?

Есть несколько вариантов:

  1. забыть про “хорошую акустику” товарища и довольствоваться тем, что имеешь;
  2. купить новые, подороже и надеяться, что это именно “та акустика”, которая удовлетворяет;
  3. дорабатывать уже имеющиеся.

Какой вариант именно твой? А какой вариант лучше предпочесть?

Какую акустику лучше дорабатывать?

Дорабатывать лучше ту акустику, в которую производителем был заложен некий скрытый потенциал. Самый большой потенциал для доработки имеет акустика “средней ценовой категории”. Качество звука такой акустики можно назвать вполне пристойным.

Другое дело, дорабатывать дорогие, качественные акустические системы – практически не имеет смысла. Это связано с тем, что замена какого-то компонента, или изменение его некоторых свойств,  потребует замены и внесение изменений в другие компоненты. Иначе сказать, что с таким же успехом лучше начать собирать акустическую систему такого уровня с нуля.

Без сомнения, можно что-то доработать и в дорогой акустике. Но заметного улучшения на слух не будет. Хотя заметного для осциллографа прироста качественных характеристик всё же можно добиться.

На данный момент, самым лучшим и распространенным вариантом остаётся доработка Советской акустики. Примеров по доработке акустики тех времен очень много, и самые “любимые” дорабатываемые колонки – S-90 и S-30. В такой ценовой категории, акустика этого класса, представляет наибольший интерес для доработок.

В этой категории, подобных систем огромное количество. По этому уже много сделано работ. Были множество раз доработаны колонки акустики “Орбита 35 ас”, как и “Вега 50ас”. Достаточно бюджетная акустика японского бренда “Technics” (Техникс) выпуска 90х годов, так же поддаётся доработке и звучать они начинают по другому, вот забавный случай с подобной акустикой.

Но технологии не стоят на месте. Нынче легко поддаются доработкам и современные акустические системы, которые так же можно отнести к “середнячкам”. К примеру, мы уже рассматривали доработку акустики Polk audio и Eltax Hollywood.

Повтор выше сказанного – подитог.

Если имеются небольшие пластиковые колонки от музыкального центра, то заниматься их доработкой не имеет ни какого смысла, от слова – “совсем ни какого!” Для начала, что бы начать изучение и получить практические навыки стоит подумать об акустической системе долларов за 60-100, чтобы можно было попробовать получить из них максимум, ну или хотя бы какие-то значимые улучшения.

Интересные факты и полезные советы


Портативная колонка может понадобиться при многих обстоятельствах : отдых на природе, катание на велосипеде, на отдыхе на даче и т.д. Сейчас я расскажу вам один из вариантов её изготовления.

Что вам понадобится:

-микросхема TDA2003 или её аналоги ,К174УН14 – отечественный аналог (цена приблизительно 0.3 $) -конденсаторы : а)10 mf 16v -1шт. б)100 mf 16 v — 2шт. в)0.1 mf 16v — 1шт. г)470 mf 16 v — 1шт. (можно использывать и конденсаторы больше чем на 16v,но как правило они потребляют больше энергии) -резисторы : а)10 om — 1шт б)1 om — 1шт в)1kom — 1шт -динамик (о нём позже) -паяльник,припой.

1. Составляем список нужных нам компонентов

и идём в ближайший радиомагазин,там мы купим все детали и соберём свой МОНО усилитель. Я предлагаю выбрать именно моно усилитель по нескольким причинам : 1)меньше потребление энергии по сравнению со стерео усилителем. 2) от портативной колонки, на мой взгляд, требуется такие вещи, как – качество звука, громкость, время автономной работы.

После того, как мы купили все необходимые нам компоненты, мы можем приступать непосредственно к сборке усилителя. (схема внизу) эта схема проверена мною ни раз, у неё хорошее качество звука, и она достаточно проста в изготовлении и не требует настройки. —————————————————————————————- собирать усилитель рекомендуется на печ.плате , но если навыков её изготовления нет , то можно собрать на картонке (просто прокалываете дырочки, вставляете в них детали и соединяете по схеме)

3. После того, как мы благополучно закончили со сборкой, нам надо позаботиться об охлаждении TDA2003

. Для этого рекомендую использовать небольшой радиатор, который крепится болтом к отверстию на микросхеме, также для лучшей отдачи тепла можно воспользоваться ещё и термопастой.

4. Теперь нам нужно позаботься о питании

нашего усилителя ,вот его диапазоны питания – от 8 до 16 в. (рекомендуемая 14.4 в.). я использовал 3 аккума от моб.телефонов, которые в сумме выдавали 11.1 в. чего вполне достаточно для питания нашего усилителя. также можно использовать AAA или AA аккумы , нам понадобится 8 шт. ,что в сумме даст 12в.

5. Выбор динамика.

К данному усилителю подходят динамики на 2,4,8 ом. 2 ом 10 вт 4 ом 5 вт 8 ом 2.5 вт но на своём опыте скажу,что подключал автомобильный (4 ом) динамик PIONEER на 30 вт,и играл он очень громко и качественно

5. За основу корпуса

для нашей портативной колонку мы можем взять корпус от сломанной комп.колонки, но для качественного звука нам нужно самим сделать деревянный корпус. Делается он из фанеры 5-7-слойной, в таком корпусе у колонки будет больше низких частот, и чистый звук на высоких.

Что понадобится для изготовления?

Кроме материала, из которого изготавливается корпус, для активной колонки нужны:

  • один широкополосный, или 2-3 более узкополосных динамика;
  • готовый или самодельный блок питания;
  • готовый или самодельный усилитель мощности звуковой частоты;
  • обычный провод или кабель;
  • обмоточный провод;
  • пластиковая труба подходящего диаметра;
  • канифоль, припой и паяльный флюс;
  • клей-герметик;
  • эпоксидный клей или мебельные уголки.

Из инструментов нужны:

  • пассатижи;
  • бокорезы;
  • плоская и фигурная отвёртки (лучше всего подойдёт набор отвёрток);
  • ножовка по дереву;
  • напильник или зубило;
  • ручная дрель и набор свёрл.

Функции дрели выполняет и шуруповёрт, включённый на высоких оборотах.
