Установка счетчиков воды своими руками: технология, правила, схема

Необходимые комплектующие

Чтобы без проблем установить счётчик воды своими руками нужно следовать определённой схеме. Но в первую очередь, нужно подготовить необходимые комплектующие и разобраться в их предназначении.

Запорный кран – устройство для перекрывания вводной трубы в случае поломки. В большинстве случаев используют устройство шарового типа из латуни. Если водопровод выполнен из пластиковых труб, то соответственно устанавливают пластиковое устройство

Обычно фильтры изготовляются прямыми или косыми и нуждаются в регулярной очистке в процессе эксплуатации. Обратный клапан, основным предназначением которого является предотвращение обратного хода механизма счётчика в случае внезапного исчезновения подачи воды

Это происходит если краны в квартире открыты, и воздух начинает проникать в систему водопровода. Непосредственно прибор контроля объёмов подаваемой воды – водомер.

Важно помнить, что в процессе монтажа счётчика патрубок слива воды с фильтра должен направляться вниз, если водомер располагается горизонтально либо в сторону при вертикальной установке прибора. Это обусловлено тем, что при чистке фильтра вода будет направлена в другую сторону от счётчика и не зальёт прибор

Как производится установка счетчика воды своими руками

Начнем, пожалуй, с согласования – если в вашей квартире или доме еще не были установлены водомеры, то предварительных согласований, в принципе, никаких не нужно. Вся документация оформляется потом, по факту установки счетчиков. От вас потребуется только подать заявление в водоканал, предъявить паспорт на счетчик с результатами его поверки и дожидаться представителя водоканала для опломбировки. Только с момента установки пломбы все расчеты за потребленную воду будут производиться согласно показаниям счетчика.

Самостоятельная установка счетчиков воды, по-хорошему, должна быть сопряжена с заменой отсекающего крана на стояке. Поэтому от обращения в местный ЖЭК вам не отвертеться – только они могут отключить стояк водопровода, предоставив тем самым возможность замены отсекающего крана. Для удобства установки необходимо приобрести кран, имеющий с одной стороны внутреннюю резьбу, а с другой наружную – такой выбор запорной арматуры обуславливается конструктивными особенностями сопутствующего оборудования.

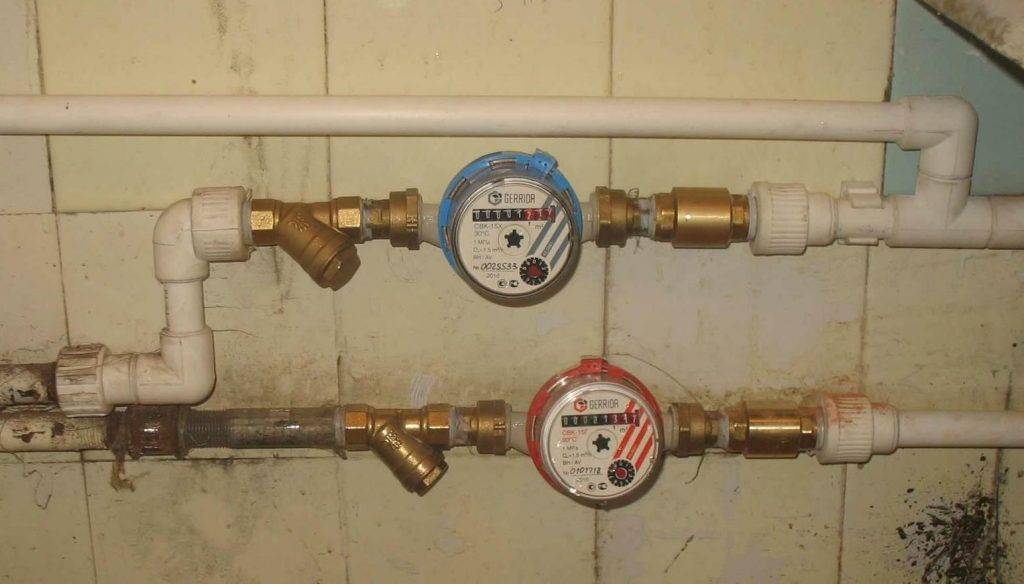

Установка счетчика воды своими руками фото

Установке этого крана необходимо уделить особое внимание – если он даст течь, то избежать повторного отключения стояка не получится. Монтировать вводный кран необходимо с помощью пакли и краски – сначала на резьбу патрубка, отводящего от стояка воду, обильно наносится краска, потом наматывается пакля и снова прокрашивается. Лишь только после этого можно накручивать кран

Такой подход к герметизации резьбовых соединений гарантирует их надежность и долговечность – если все сделаете правильно, то о возможных протечках в этом месте можно забыть лет на 20, а то и больше

Лишь только после этого можно накручивать кран. Такой подход к герметизации резьбовых соединений гарантирует их надежность и долговечность – если все сделаете правильно, то о возможных протечках в этом месте можно забыть лет на 20, а то и больше.

Установка счетчиков воды самостоятельно

Следом за краном устанавливается фильтр грубой очистки – здесь важно соблюсти два требования

Во-первых, это все та же герметизация резьбового соединения – в отличие от запорной арматуры, пристыковать фильтр к крану можно с помощью ленты ФУМ или специальной нити.
Во-вторых, необходимо правильно соблюсти направление установки этого прибора. Для этих целей он снабжен стрелкой на корпусе, которая должна совпадать с током воды, указывая от крана к счетчику.

На следующем этапе самостоятельная установка счетчиков воды предусматривает монтаж накидных гаек – это небольшие трубки с резьбой и гайкой, как правило, поставляемые в комплекте со счетчиком. Одну из них с помощью пакли или ленты ФУМ вкручивают в фильтр, а другую в следующий за счетчиком обратный клапан.

Самостоятельная установка счетчиков воды фото

С подсоединением американок к фильтру проблем не возникнет, а вот с обратным клапаном они могут быть. Здесь также необходимо проконтролировать направление его установки – если игнорировать стрелку, нарисованную на клапане, то вода просто не будет поступать в квартирный водопровод. Американку необходимо вкрутить со стороны хвоста стрелки.

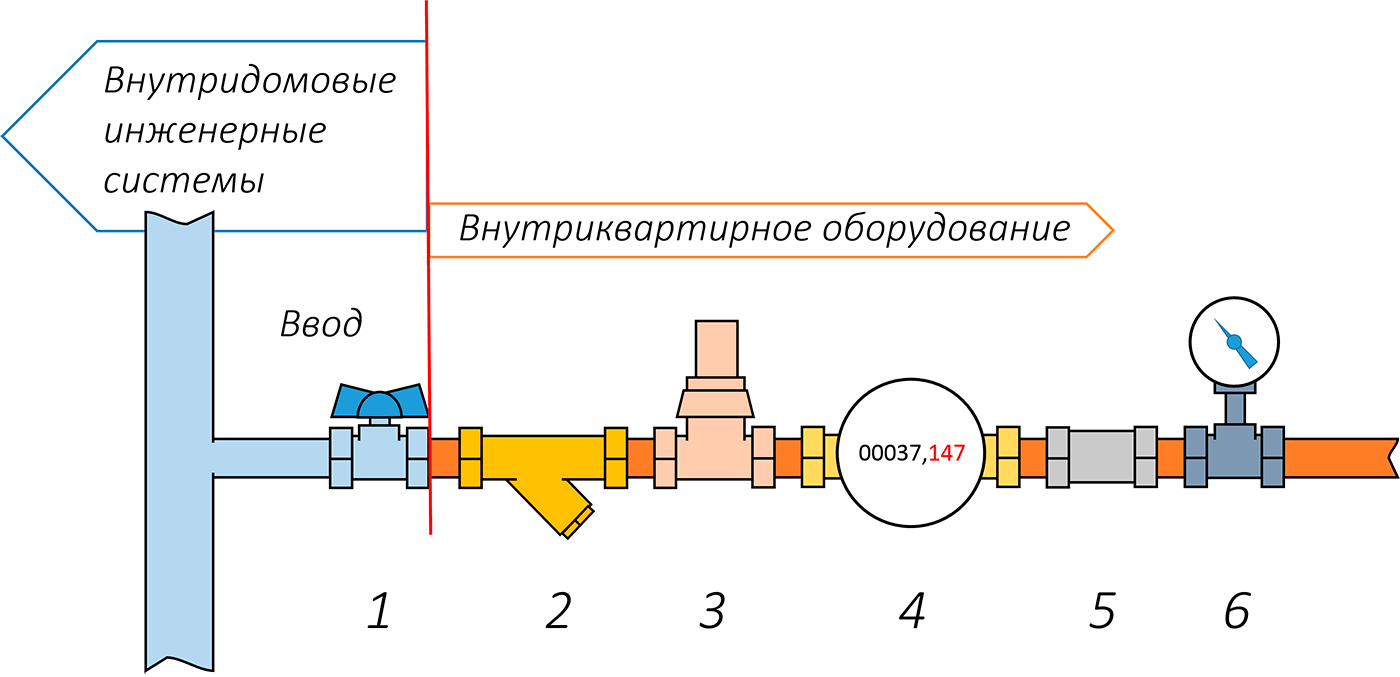

Схема установки счетчика воды

Когда патрубки с накидными гайками будут установлены на свои места, можно устанавливать счетчик. Сбоку на его корпусе тоже имеется стрелка, при установке она должна указывать в направлении от отсекающего крана. В накидную гайку (американку) вставляется резиновая или паранитовая прокладка, после чего гайка накручивается на счетчик. Точно так же, без использования пакли или ленты ФУМ, с другой стороны счетчика подсоединяется обратный клапан с заранее установленной на него американкой.

Вот теперь можно сказать, что вопрос, как правильно установить счетчик воды, решен практически полностью. Остается только соединить этот комплект приборов с домашним водопроводом. Здесь все зависит от материала, из которого собрана квартирная разводка. Наиболее просто выполняется подключение к металлопластиковым трубам – в обратный клапан ввинчивается концевик с наружной резьбой, посредством которого счетчик соединяется водопроводными трубами квартирной разводки. Практически так же счетчик подключается и к полипропиленовым трубам, только для этих целей понадобится специальный паяльник.

Как установить счетчики воды самостоятельно

Более сложно выглядит процесс врезки счетчика в водопровод, сделанный из металлических труб

В этом случае, задаваясь вопросом, как установить счетчики воды самостоятельно, следует понимать важность наличия специализированного оборудования – понадобятся не только всевозможные разводные ключи, но и ручной резьбонарезной станок, болгарка и умение пользоваться этими инструментами

Чем укомплектован счетчик воды

Необходимо не только проверить наличие всех элементов, входящих в комплект водомера, но и постараться разобраться в их рабочих функциях. Счетчик на воду должен быть укомплектован следующими элементами:

Краном шаровым с внутренней резьбой (бывает металлическим или пластиковым, но должен обладать хорошей степенью прочностью, чтобы устанавливавший его владелец жилья не затопил соседей). Он должен находиться в двух положениях: закрытом или открытом. Полуоткрытое положение недопустимо, поскольку кран может быстро выти из строя. Для неполного закрытия воды используют вентиль.
Счетчиком воды, имеющим сгон.
Обратный клапан необходим, когда водоснабжение внезапно прекращается. Функцией обратного клапана является предотвращение «отмотки» водомера за счет засасывания обратным клапаном воздуха. В случае отсутствия в устройстве функции обратного клапана, действие водомера в случаях внезапного прекращения подачи воды сводилось бы к нулю, а устройство работало бы до первого внепланового отключения.
Ниппелем резьбовым — 2 шт.
Фильтром косым (очистительный фильтр может быть двух видов: косым и прямым), он имеет очистительную металлическую сеточку, задерживающую крупный сор; устройство нуждается в регулярной очистке.
Краном шаровым со сгоном.

Если грамотно поставить водомер, негативных последствий при его эксплуатации не происходит. Итак, установка водосчетчиков своими руками производится в следующем порядке:

Предустановочный этап предполагает тщательное изучение инструкции, которая указывает рекомендуемое расстояние до и после водомера на прямой магистрали.
Все детали устройства должны быть разложены в следующем порядке: запорный кран, фильтр, водомер, обратный клапан. При этом наблюдайте за стрелками: они должны указывать одно направление.
Проведите репетицию сборки всех деталей без уплотнителей. Затем уже, раскрутив все детали, соберите уже с уплотнителем.

Как работать с уплотнителями

Для уплотнителя можно использовать несколько материалов: Tangit Unilock, пасту для уплотнения «Унипак» и льняную паклю. В случае, если используется именно она, то делайте это следующим образом:

Нужен шнурок из пакли толщиной не более 1 мм. Скатайте его, предварительно разложив материал тонким слоем.
Шнурок наматывается на резьбу таким образом, чтобы канавки были полностью закрыты.
Затем наносится сантехническая паста, и кран закручивается таким образом, чтобы не сорвать резьбу.

Перед тем, как установить счетчик воды, нужно проверить в комплекте уплотнительный материал. Обычно это уплотнительные кольца и «американки» (или соединительные элементы, используемые для соединения труб, представляющих из себя гайки с патрубками). «Американку» из комплекта можно использовать смело, а вот к кольцам подойти избирательно: лучше купить новые:

Для счетчиков на холодную воду можно рекомендовать обычные прокладки.
Для счетчиков, предназначенных для горячей воды, учитывая отзывы специалистов, лучше использовать из паронита.
Фильтр обматывают льняной паклей и накручивают на него «американку».
Обратный клапан стыкуют со вторым патрубком.

Прикрепив все это к счетчику воды, проверяем правильность соединений. Получиться должно следующее: переключатель запорного крана, циферблат водомера и отстойник на фильтре будут поставлены вверх, а крыльчатка – вниз. Собрав все элементы вместе, можете врезать их в магистраль, отключив предварительно воду. Если это не частный, а многоквартирный дом, отключение воды производится с разрешения водоканала. После замера длины, вырезается нужный участок трубы и конструкция прикрепляется к подводке.

На последнем этапе работы проверяется проверка на правильность монтажа водомера и его работоспособность. Очень медленно откручивают запорный кран. Если вода не течет, и устройство работает нормально, приглашают мастера, который проверяет установленный водный счетчик, опломбирует его, рекомендует к работе и делает соответствующие записи в техническом паспорте. На руках у владельцев водомеров остается свидетельство об опломбировании водного счетчика и технический паспорт.

Практика показывает, что при внимательном изучении инструкции, вопрос, как установить водяной счетчик, не кажется трудным, а аккуратная работа по монтажу водомеров своими руками дает хорошие результаты. Теперь вы знаете как установить счетчик воды самостоятельно. Удачи!

Установка счетчика

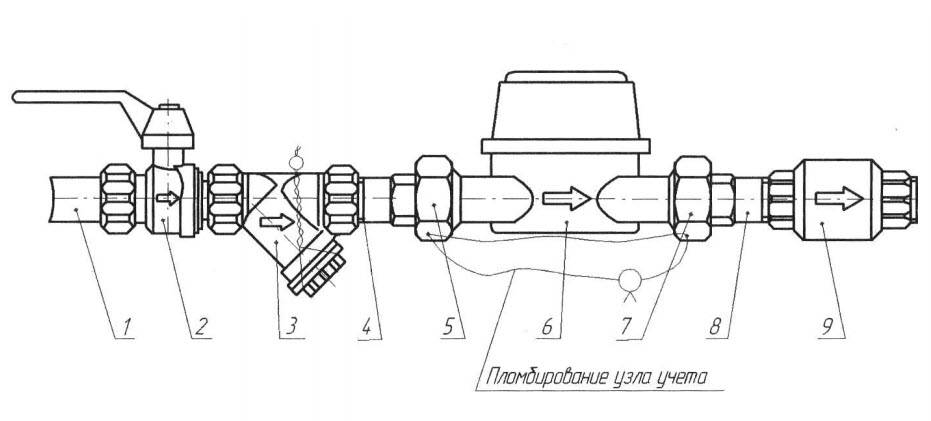

Собственно установка счетчика не сложна и делается согласно схеме на рисунке. Никаких водоразборных устройств до шарового запорного крана быть не должно. Если трубы металлические, первый и последний по току воды стыки изолируются гидроизоляцией ФУМ или Унилок; остальные производятся на штатных уплотнениях. Поясним вкратце назначение элементов узла:

Запорный шаровой кран – перекрывает подачу воды в помещение. На пластиковом сварном водопроводе может быть отнесен на некоторое расстояние назад (против тока воды).
Сетчатый фильтр собирает мелкую взвесь, чтобы не допустить засорения счетчика. В городских водопроводах ее, как правило, не бывает, но по ТУ фильтр все равно нужен.
Обратный клапан – не допускает «отматывания» счетчиком. Это возможно, если воды в водопроводе не стало и краны открыты, за счет засасывания воздуха. Обратный клапан также обязателен по ТУ.

`img-1`

Маленький нюанс: при монтаже поверните сливной патрубок фильтра (который торчит вбок под углом) вниз, если узел счетчика расположен горизонтально, или вбок от счетчика при вертикальном монтаже узла. Тогда, если вдруг понадобится разобрать и прочистить фильтр, отстой не зальет счетчик.

Инструкция по самостоятельному подключению

Если окончательным выбором стало решение пригласить специалиста, к этому вопросу следует подойти достаточно скрупулезно. В первую очередь при выборе организации, которая займется установкой счетчика, обязательно нужно проверить наличие лицензии на выполнение этих услуг. Также обязательно следует подписать договор, предварительно внимательно его изучив. В этом договоре указывается полный перечень услуг, которые будут предоставлены, их условия и цена.

После монтажа счетчика на него устанавливается пломба

Не следует пугаться, если организация сообщит о необходимости предварительной оценки фронта работ. Это нормальная практика для того, чтобы составить список необходимых материалов, график выполнения работ и подготовки к самому процессу, чтобы он прошел как можно быстрее и без заминок. Если рассматривать процесс установки водяного счетчика в общем, без технических нюансов, таких как выбор места установки, правила монтажа и т. д., то в целом этот процесс несложный и достаточно быстрый.

Для этого нужно:

Купить счетчик и вспомогательные детали;
Отдать счетчик на проверку в соответствующую организацию;
Обеспечить отключение водоснабжения на время установки оборудования, обычно для этого достаточно связаться с сантехником, обслуживающим дом;
После проверки установить его;
Пригласить представителя коммунальных служб, отвечающих за водоснабжение, чтобы счетчик опломбировали и составили соответствующие документы;
Поставить водомер на учет.

Все процедуры после проверки счетчика можно выполнить в течении одного дня.

Необходимые комплектующие

Большую важность имеет качество крана, чтобы он не вышел из строя и не устроил в доме потоп.
Очистительный фильтр, который оснащается металлической сеточкой, предотвращающей, попадание в систему крупного мусора. Обычно фильтры изготовляются прямыми или косыми и нуждаются в регулярной очистке в процессе эксплуатации.
Обратный клапан, основным предназначением которого является предотвращение обратного хода механизма счётчика в случае внезапного исчезновения подачи воды

Это происходит если краны в квартире открыты, и воздух начинает проникать в систему водопровода.
Непосредственно прибор контроля объёмов подаваемой воды – водомер.

Как выбрать счетчик воды

Разновидности счетчиков воды

На сегодняшний день существует четыре типа измерительных инструментов для воды:

импульсные (электронные и электромагнитные);
ультразвуковые;
вихревые;
механические.

По назначению водомеры делятся на три вида:

для холодной воды;
для горячей воды;
универсальные разновидности.

В России доступными и самыми популярными считаются электронные и механические механизмы учета. Стоимость механического водомера — от 400 до 600 российских рублей. Срок службы – до двенадцати лет. Все данные факторы, а также очень низкая погрешность в замерах и также простая установка водяных счетчиков привлекают покупателей.

Недостаток таких приборов — сильная чувствительность к общему составу воды и магнитным полям. Электронные счетчики лучше, однако, стоят в разы дороже – от 800 до 2000 российских рублей.

Таким образом, лучший вариант на сегодняшний день — это именно турбинные механические.

Запорные краны

Счетчик воды обычно комплектуется также запорным краном. Его главная особенность: ушко с малым отверстием на исходящем патрубке под пломбировку. Без этого кран можно перекрыть, легко отсоединить трубу, набрать целую цистерну воды, потом снова подключить трубу, и водомер покажет нулевой расход.

Если же трубопровод из пластика на сварных стыках, то допускается установка крана без дальнейшего опломбирования.

Однако решает, можно так или же нет, инспектор городского водоканала на месте. Дальнейшее, конечно же, пояснений не требует.

В случае если кран комплектный, то проследите, дабы он не оказался силуминовым. Такие краны подвержены быстрому разрушению от коррозии, а ближайшая точка, где можно будет перекрыть воду, хлещущую в квартиру, в лучшем случае окажется в подвале, а то и в специальном колодце на совсем другой улице. Запорный кран из металлопластика вполне пригоден к употреблению.

Кроме того, рекомендуется купить сразу и второй, простой, запорный кран. Его монтируют сразу после отвода на бачок смыва. Если вы начнете делать ремонт на кухне или в ванной, то туалетом пользоваться можно будет как всегда.

Установка счетчиков воды своими руками пошагово

Монтаж этих приборов несложен. Самое главное быть внимательным и установить все детали в правильной последовательности. Опишем процесс их установки поэтапно:

Чтобы не запутаться, детали лучше разложить в одну линию

Обратите внимание, что на каждой из них есть изображение стрелки, показывающей направление потока воды. Вам нужно будет разложить все детали так, чтобы эти стрелки располагались в одну сторону. При сборке воспользуйтесь схемой, расположенной ниже

Скрутите между собой все детали, чтобы понять, сколько витков вам понадобится для фиксации деталей паклей и какой длины будет собранная вами конструкция. Теперь разбираем нашу систему и собираем ее заново, обкручивая резьбу и закрывая все канавки (количество витков мы уже посчитали) льном, фумом или паклей. Давление в системе достаточно мощное, поэтому во избежание течи уделите этому процессу самое пристальное внимание. Не стоит затягивать детали с излишней силой. Ведь в случае появления микротрещин появятся протечки. Далее наносим на стыки сантехническую пасту. Так как вам понадобится регулярно прочищать сетчатый фильтр, разверните его чуть на себя. Проверьте также, удобно ли открываются запорные краны. Вы будете пользоваться ими достаточно часто, к примеру, при починке или переустановке смесителей, чистке фильтров и т.д. Измеряем собранный счетчик и такое же расстояние отмеряем на трубе на выбранном отрезке. Перекрываем воду в подвале (вам придется перекрыть стояк у всего подъезда) и начинаем врезку. Чтобы надолго не оставлять соседей без воды и сберечь свои нервы, еще раз промерьте расстояние на трубе для врезки, установите заранее удерживающие клипы (для труб из полипропилена) и т.д. То есть подготовьте все необходимое для работы. Отрезаем на трубе отмеренное расстояние. Чтобы остатки воды не убежали на пол, подставляем под нее тазик. Так как сварку без наличия соответствующего аппарата вы сделать не сможете, на металлической трубе придется нарезать резьбу. С полипропиленовыми трубами гораздо проще – счетчик можно будет закрепить с помощью фитингов. Правда, для этого понадобится аппарат для их сварки (специальный паяльник). Включаем воду в подвале и проверяем систему

При сборке воспользуйтесь схемой, расположенной ниже. Скрутите между собой все детали, чтобы понять, сколько витков вам понадобится для фиксации деталей паклей и какой длины будет собранная вами конструкция. Теперь разбираем нашу систему и собираем ее заново, обкручивая резьбу и закрывая все канавки (количество витков мы уже посчитали) льном, фумом или паклей

Давление в системе достаточно мощное, поэтому во избежание течи уделите этому процессу самое пристальное внимание. Не стоит затягивать детали с излишней силой

Ведь в случае появления микротрещин появятся протечки. Далее наносим на стыки сантехническую пасту. Так как вам понадобится регулярно прочищать сетчатый фильтр, разверните его чуть на себя. Проверьте также, удобно ли открываются запорные краны. Вы будете пользоваться ими достаточно часто, к примеру, при починке или переустановке смесителей, чистке фильтров и т.д. Измеряем собранный счетчик и такое же расстояние отмеряем на трубе на выбранном отрезке. Перекрываем воду в подвале (вам придется перекрыть стояк у всего подъезда) и начинаем врезку. Чтобы надолго не оставлять соседей без воды и сберечь свои нервы, еще раз промерьте расстояние на трубе для врезки, установите заранее удерживающие клипы (для труб из полипропилена) и т.д. То есть подготовьте все необходимое для работы. Отрезаем на трубе отмеренное расстояние. Чтобы остатки воды не убежали на пол, подставляем под нее тазик. Так как сварку без наличия соответствующего аппарата вы сделать не сможете, на металлической трубе придется нарезать резьбу. С полипропиленовыми трубами гораздо проще – счетчик можно будет закрепить с помощью фитингов. Правда, для этого понадобится аппарат для их сварки (специальный паяльник). Включаем воду в подвале и проверяем систему.

Даже если вы установили счетчики сами, обязательно вызовите работников ЖКХ для опломбирования. В противном случае ваши данные не будут учитываться, и с вас будут продолжать взимать плату за воду по средней стоимости.

Плюсы и минусы самостоятельного монтажа

Преимущества самостоятельного монтажа налицо:

экономия средств оплаты за установку приборов;
возможность определить дату и время установки в удобное время для владельца квартиры или дома;
самостоятельный выбор модели счетчиков учета по рейтингу и отзывам.

Минусы установки своими руками:

риск некачественной установки приборов учета;
увеличение вероятности создания аварийной ситуации (особенно в многоквартирном доме);
двойные затраты, связанные с вынужденным демонтажом, повторной установкой приборов учета.

Собственник должен принять осознанное решение: просчитать все за и против «домашнего» монтажа водомера по расходу горячей и холодной воды.

Водомерный узел лучше монтировать в доме, в комнате с температурой не ниже 2˚C. При необходимости можно установить водомерный узел в кессоне скважины или колодце. В этом варианте, нужно выбрать счетчик учета воды мокрого типа (мокроход).

Если перенести правила монтажа водомерных узлов многоквартирного дома на частный дом и сделать некоторые поправки, получим следующее:

Для установки водомерного узла, необходимо сделать прямой участок трубопровода длинной не менее 6-8 диаметрам трубы между счетчиком воды и входным вентилем;

Несмотря на наличие в продаже крыльчатых счетчиков воды вертикальной установки, предпочтительно установить водомер на горизонтальном участке. Помним, что счетчик воды нельзя ставить окошком вниз;

Необязательно, чтобы диаметр трубопровода дома, совпадал с диаметром входа/выхода водомера. Однако, на участках водомерного узла от вентиля (2) до вентиля (4), диаметры труб должны совпадать с муфтами водомеров;

Если необходимо подсоединить водомер к трубе большего диаметра, это переходниками, установленными за нормативными прямолинейными участками L=6-8×d.

Сам счетчик воды располагается на высоте 30-100 см от пола, на некотором расстоянии от стены, в визуально доступном месте.

Рекомендовано, сделать кронштейн для поддержки водомера снизу. Также, должны быть закреплены все повороты (если они есть) до и после водомера;

Со стороны подачи воды, перед счетчиком ставится фильтр грубой очистки. На корпусе фильтра нанесена стрелка движения воды.
