Вызов наждаку: как своими руками сделать гриндер по готовым чертежам с размерами

Гриндер ленточный из болгарки своими руками: чертежи и готовые насадки

Угловая шлифовальная машина является практически полностью готовым вариантом нужной конструкции. На базе машинки собирается оборудование, которое похоже на предыдущий вариант. Самостоятельно можно сделать маленький гриндер ленточный, который будет отлично справляться со своими задачами.

Чтобы не делать насадку самостоятельно, её можно просто приобрести в специализированных магазинах-разборках или купить с рук на интернет-платформах.

Гриндер ленточный из болгарки является мини вариантом настоящего оборудования. Делать практически ничего не нужно, достаточно иметь специальную насадку, её можно сделать самостоятельно из подручных материалов.

Устройство из болгарки.

Как сделать шлифовальный станок (гриндер) из стиральной машины

В продолжение рубрики «Самоделки» расскажем о том, как можно изготовить шлифовальный станок из двигателя от стиральной машины. Из мотора от стиралки своими руками можно смастерить ленточный и точильный аппараты.

Ленточный обладает быстрой шлифовкой, им можно обрабатывать стекло, а также другие хрупкие материалы. Хорошо полирует изделия. Действующий элемент — абразивная лента с грубым напылением.

Точильный предусматривает заточку металлических деталей, сможет придать нужную форму, сделает гладкую поверхность. Основной действующий элемент — шлифовочный круг.

Как сделать ленточный гриндер из стиральной машины

Основные составляющие:

  • электродвигатель;
  • станина;
  • подвижный узел;
  • вал;
  • металлические уголки;
  • абразивная лента.

Движок берем у стиралки. Желательно асинхронный, мощностью до 300 Вт, оборотом до 3000.

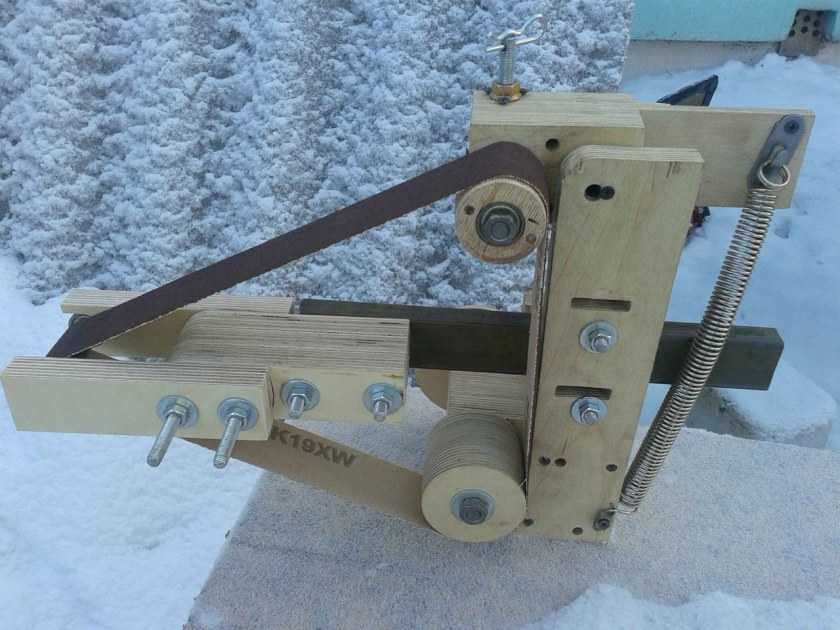

Изготавливаем самодельный подвижный узел. Для этого потребуются:

  • уголочки (3 см — 2 шт., 40 см — 1 шт., 15 см — 1 шт., 25 см — 1 шт.);
  • пара больших болтов;
  • около десятка гаек;
  • шпилька;
  • пружина;
  • небольшой лист металла (3х10 см);
  • шайбы, гайки, маленькие болтики.

Составляющие элементы валика делаем сами либо покупаем в магазине.

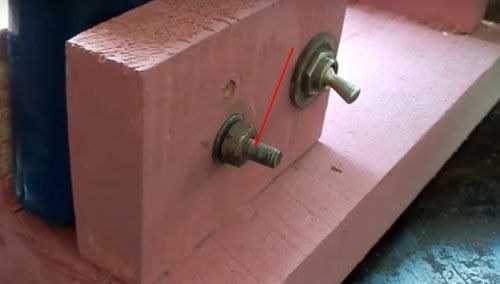

Основной болт удерживают пластины. В них заранее проделываем отверстия, нарезаем резьбу. Затем пластины необходимо приварить к низу уголка в перпендикулярном направлении.

Сверху самого длинного уголка делаем отверстие, вкручиваем в него короткий болтик и крепим кусочек вспомогательного уголочка. К нему в дальнейшем прикрепляется валик и подшипниковый механизм. Вспомогательный уголок не нужно прикреплять вплотную, он должен слегка качаться со стороны в сторону, так как от его движений зависит регулировка абразивной ленты.

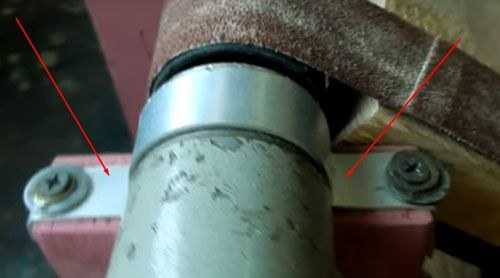

Далее нужно собрать элементы валика воедино, затем прикрепить к уголку. Хватка должна быть средней, туго затягивать не стоит, но давать большую свободу тоже не рекомендуется. Подшипники крепим сваркой, на торцы вала нужно закрутить гайки.

Рядом с валиком проделываем отверстие для шпильки. Один ее конец должен упираться в основание уголка, а на другой — прикручиваем две гайки. Закручиваться/выкручиваться шпилька должна строго по резьбе.

Подвижный угол готов. Осталось подключить мотор от стиральной машинки, затем соединить его с нашим механизмом. Для защиты движок нужно покрыть тонким листом металла. Затем прикрепляем его к станине. Ее можно сделать из металлического листа, уголков. А можно электродвигатель крепить к верстаку.

В нашем случае движок от стиральной машины-автомата идет с длинным валом. Если у вас длина недостаточна, нужно будет придумать какие-то приспособления, чтобы ее увеличить. На вал одевается втулка, выточенная из дерева, на нее крепится абразивная лента. Подвижный узел прикрепляем над мотором. Вот и все. Станок готов.

Чтобы информация лучше усвоилась, предлагаем посмотреть видео о том, как собрать такой шлифовальный аппарат:

Как сделать точильный гриндер

Такой станок делается легче предыдущего. Необходимые детали:

  • двигатель;
  • шлифкруг;
  • наждачная бумага;
  • вал;
  • стальные уголки;
  • саморезы;
  • станина;
  • ДСП.

От двигателя потребуется мощность минимум в 150 Вт, однофазный тип работы. Схема подключения данного движка стандартная.

Шлифовочный круг крепится к двигателю. Для этого во фланце делаем три отверстия и нарезаем резьбу (тип М4).

Сам шлифдиск можно изготовить из дерева или ДСП. В нем также надо будет проделать три отверстия: одно для вала, остальные — для крепления к болтам и саморезам. Сверху диск покрывается наждачкой. Ее можно насадить на двухсторонний скотч.

Движок прикрепляем к станине, используя саморезы с уголками.

Затем устанавливаем диск, переходим к монтажу электрической части станка.

На стойки устанавливаем стол. Закрепляем болтами. Точильный гриндер готов. Для удобства пользования можно приделать к нему ручку.

Прилагаем видео, чтобы ознакомится с принципом работы данного станка:

Надеемся, статья была вам полезна. Не бойтесь экспериментировать. Мы уверены, что у вас все получится!

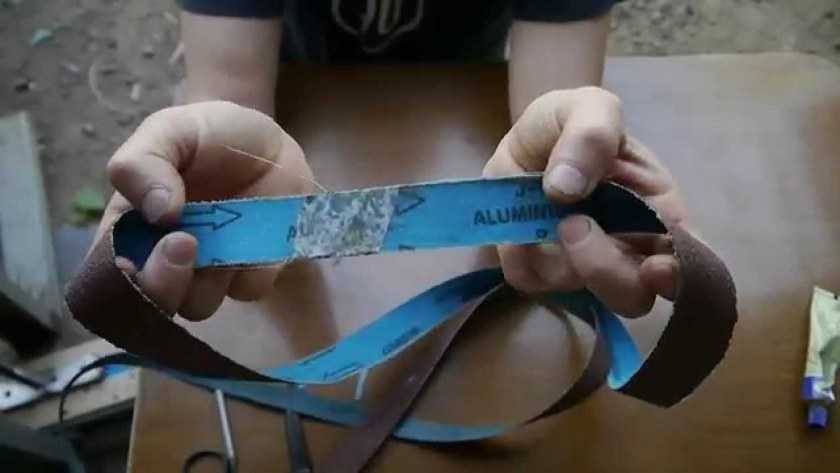

Приклеивание ленты

Современные производители абразивных материалов рекомендуют готовые к применению ленты. Они бывают в рулоне заданной величины или склеенные в кольцо. В большинстве случаев появляется потребность делать абразивную ленту для гриндера под четко установленные размеры. Это выполняться путём приклеивания полосы под определенный размер. Для решения данной задачи понадобятся такие материалы:

  • тесьма для приклеивания абразивных материалов;
  • клеевой состав;
  • жидкость для обезжиривания (бензин или уайтспирит);
  • струбцина или груз для сжатия склеенных частей.

Приклеивать ленту следует выполняя следующую очередность:

  1. Размечивают полосу абразивного материала для гриндера по длине с учитыванием стыка, который выполняется под угол. Чем он выше, тем длина соприкасания больше.
  2. Из тесьмы режут подложку соответственной длины. Она обеспечивает прочность приклеивания.
  3. Поверхности готовят к нанесению клея: зачищают шлифовальной бумагой и обезжиривают.
  4. Клеем покрывают подложку и часть ленты.
  5. Бережно прижимают подложку к абразивной ленте и закрепляют их между собой при помощи имеющихся инструментов.

Если склейка проведена бережно рукодельная лента прослужит весьма продолжительное время. По собственным потребительским свойствам она будет даже лучше, чем изготовленные образцы на предприятии.

Основные разновидности роликов для гриндера

В конструкции современных стационарных устройств с электроприводом важное место отводится роликам или же каткам. Они приводятся в движение мотором

Через них пропускается лента, имеющая абразивный слой для шлифовки заготовок. В результате лента движется, что делает возможной работу за таким станком.

Ролики или катки для гриндеров бывают первичные и вторичные

Выходной вал, являющийся конструктивным элементом электронного двигателя, стыкуется с ведущим катком приводного устройства. Все это детально указывается в чертежах гриндеров, с которыми можно ознакомиться в интернет-сети. Вращение, создаваемое двигателем, переходит на ведущий, а затем и на вспомогательные (ведомые) ролики. Таким образом, существует всего две разновидности катков: первичные и вторичные.

Положение вспомогательных катков можно регулировать, что позволяет контролировать глубину шлифовки. Натяжной механизм, являющийся компенсаторной системой, располагается на одном из катков. Именно из-за этого данный ролик именуется натяжным. При выходе из строя одного такого элемента его можно изготовить самостоятельно. Ролики для гриндера своими руками можно выполнить из подручных средств, однако стоимость их замены не так велика.

Ролики приводного настольного агрегата, используемого для шлифовки и заточки, являются важными элементами конструкции. Их функция заключается в удержании и равномерном распределении натяжения абразивной ленты.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

  1. Минимальные затраты на работу и материалы.
  2. Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
  3. Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
  4. Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
  5. Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

  1. Двигатель от старой стиральной машинки.

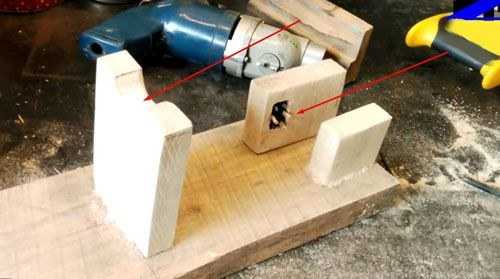

  2. Мотор от дрели.
  3. Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

  1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
  2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
  3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

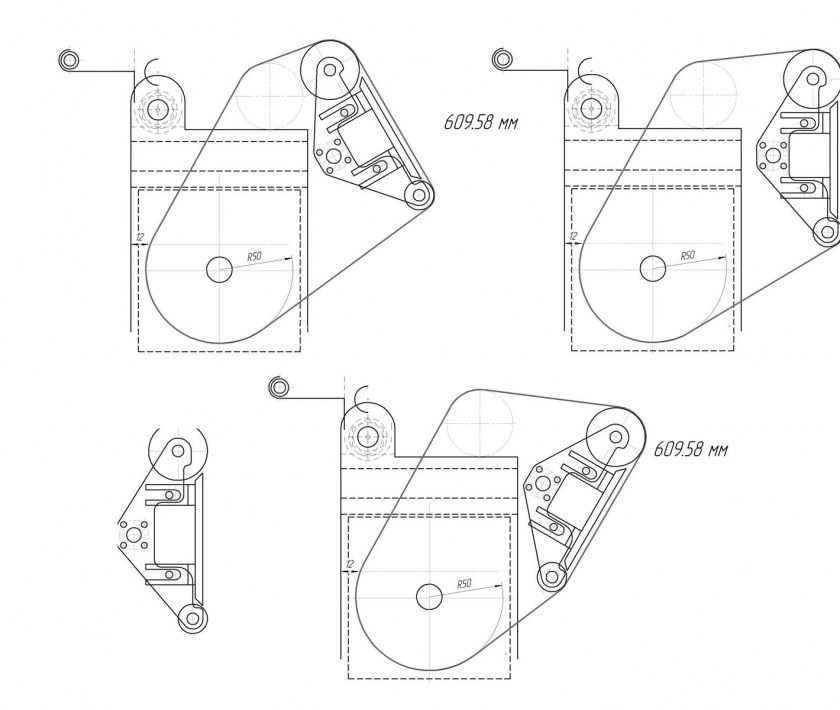

Подготовка чертежа для станка

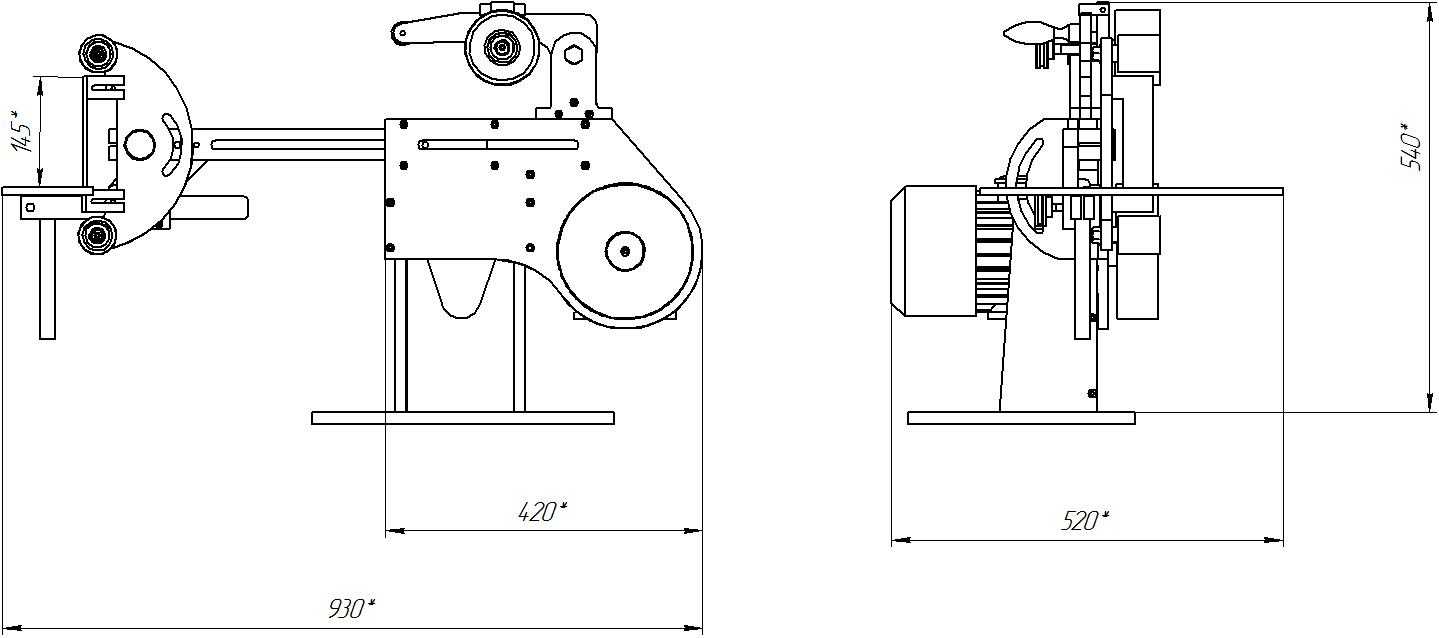

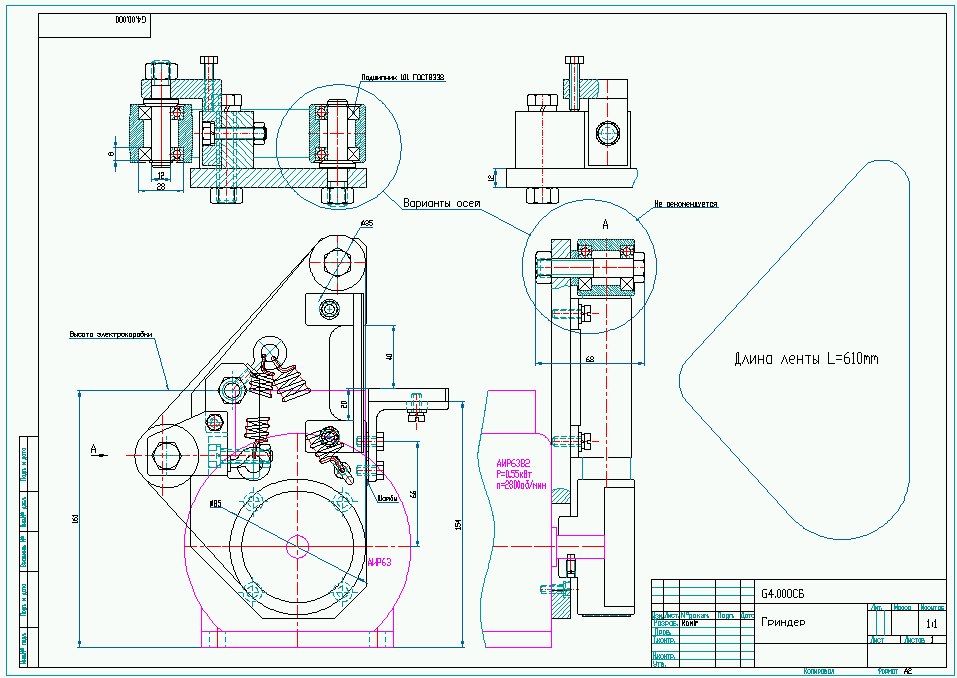

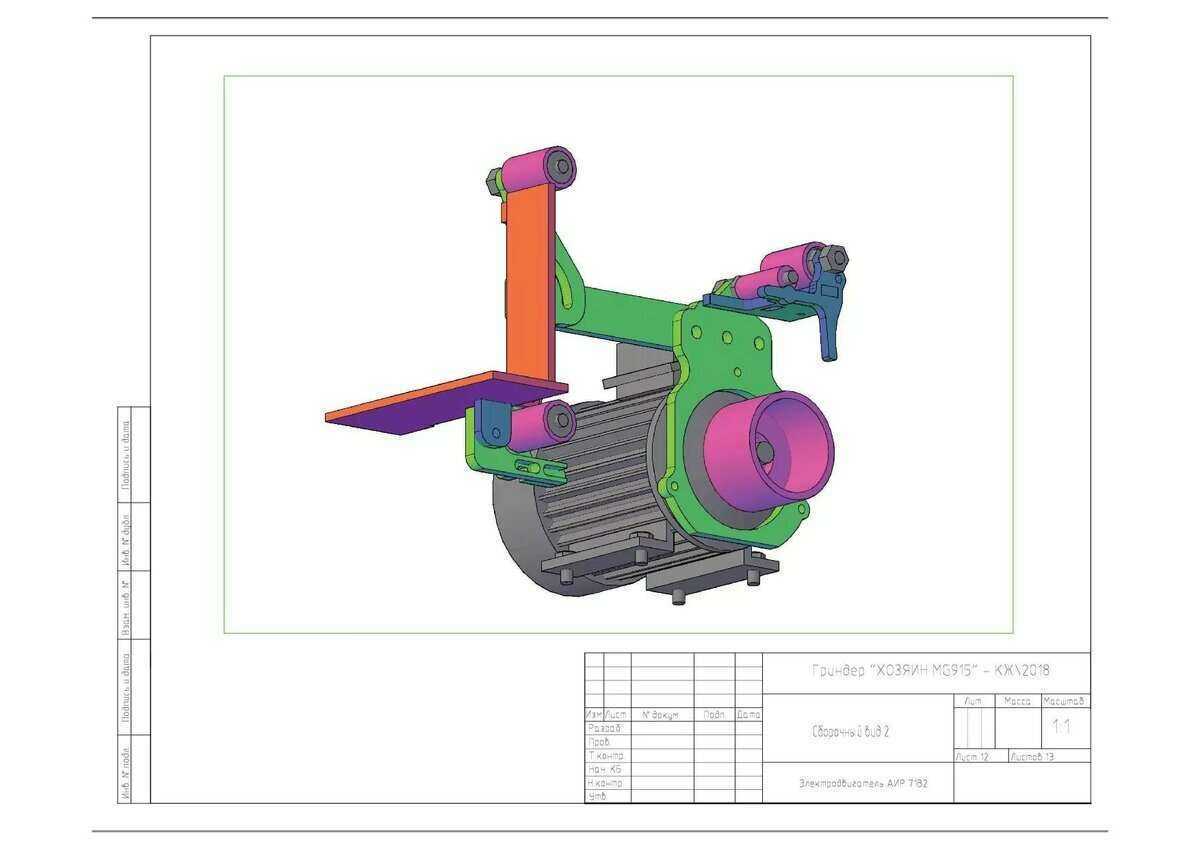

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

  1. Размеры и вид целой конструкции в двух проекциях.
  2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

  1. Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
  2. Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Когда используется станок

Гриндер применяется для окончательной обработки деталей от шероховатостей – перед покраской или покрытием лаком. Также для выравнивания дефектов и изъянов на поверхностях.

Станок позволит быстро и качественно справиться с работой. Кроме того, к нему идут ленты различной зернистости, так что сфера применения достаточно широкая. В зависимости от выбора ленты, вы сможете обрабатывать изделия из:

  • дерева;
  • стали;
  • цветного металла.

С помощью самоделки из двигателя от стиральной машинки будет удобно шлифовать детали различных форм, чего не сделаешь ручным инструментом. Например, треугольные, трубные, плоские и круглые предметы.

Конструкция ленточного гриндера

Отличие ленточного гриндера от привычных шлифовальных станков состоит в применении для обработки шлифовальной ленты, а не диска. Это позволяет подбирать нужную степень зернистости и обрабатывать значительные площади. Установленная в натяжной прибор абразивная шина передвигается вращением приводного вала. Шлифовка производится при соприкосновении поверхностей детали и движущейся шины.

Устройство гриндеров не отличается от конструкции стационарных дисковых станков. Основные элементы:

  1. Система барабанов. Предназначена для установки шины. Состоит из приводного и нескольких ведомых валов.
  2. Станина. Конструкция элемента зависит от назначения для определенного типа обрабатываемого материала. Для древесины применяется облегченная станина, для металлических – более мощная.
  3. Натяжная система. Используется для поддержания шины в постоянно натянутом положении.
  4. Электрический блок из электродвигателя и управляющего узла. Как дополнительный элемент включается узел повышения/снижения оборотов на базе ременной передачи.

Опционально гриндерный станок оборудуется расположенным над участком обработки пропускающим свет защитным экраном, устройством принудительной остановки двигателя при сбоях в работе.

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

Читать также: Измельчитель веток своими руками для отопления чертежи

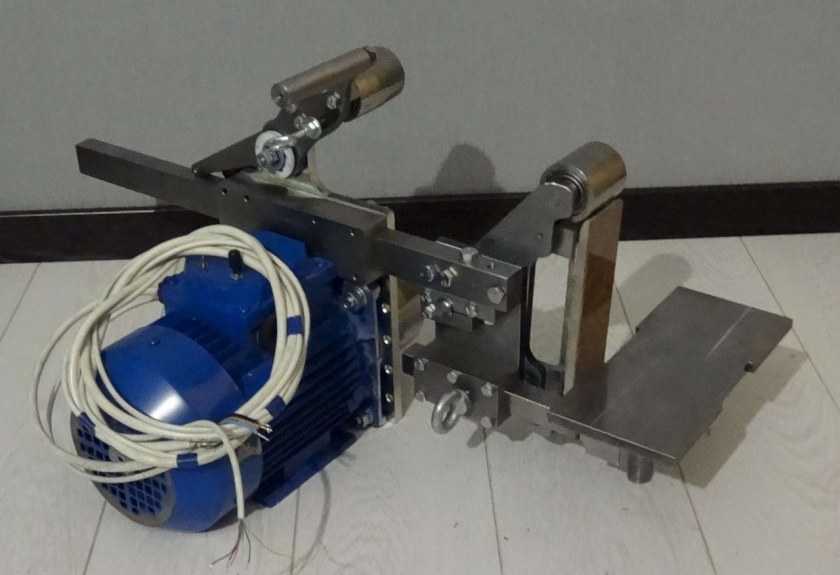

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

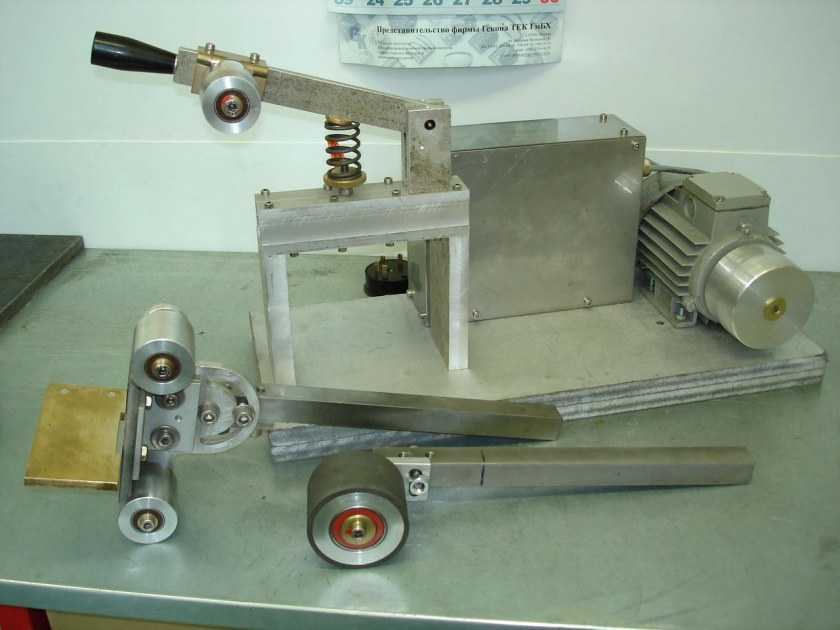

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты. Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании

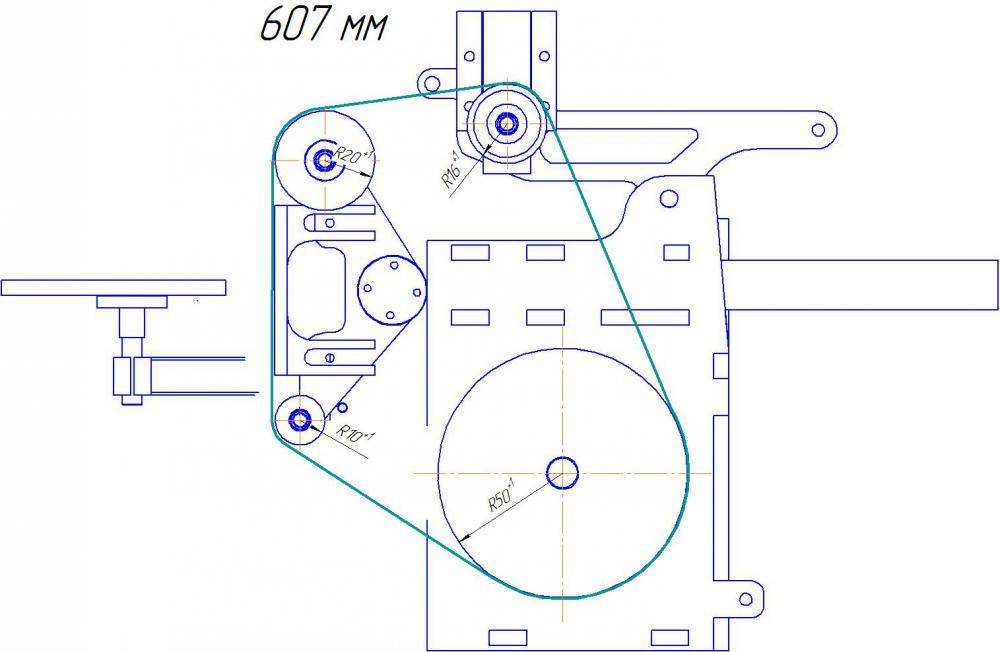

Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

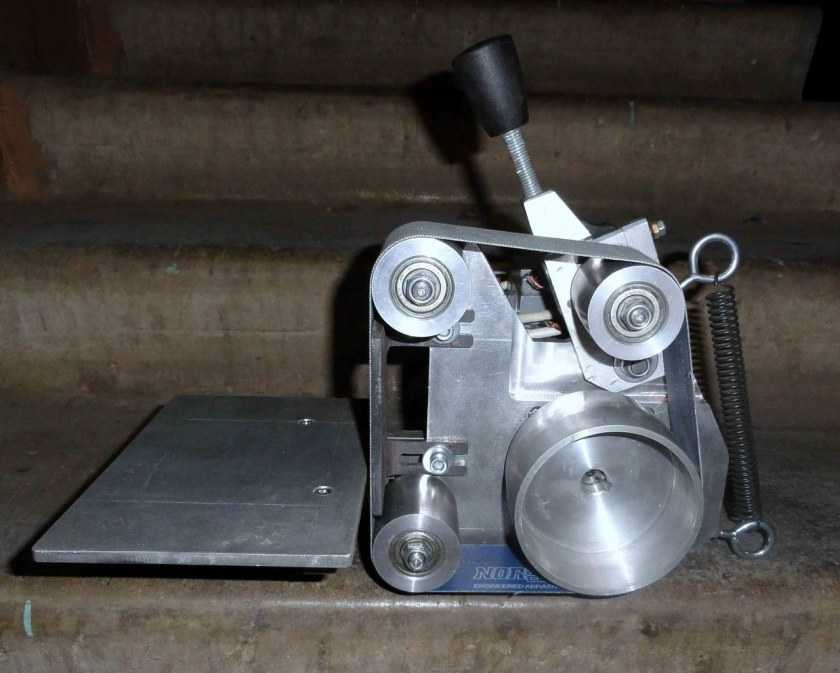

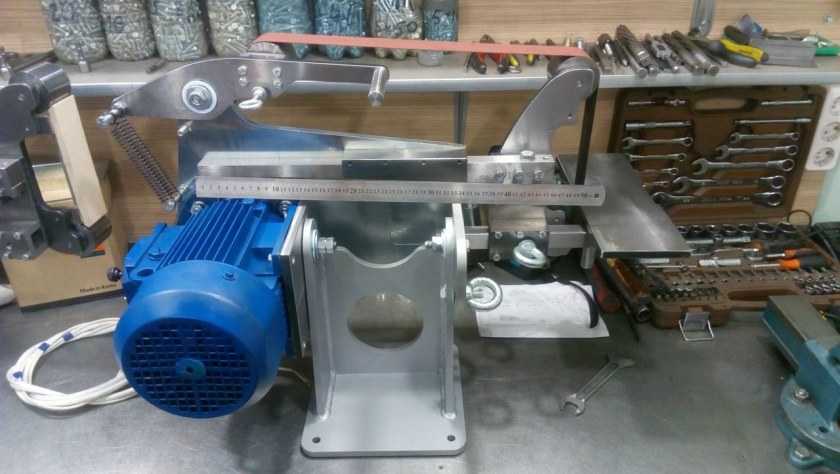

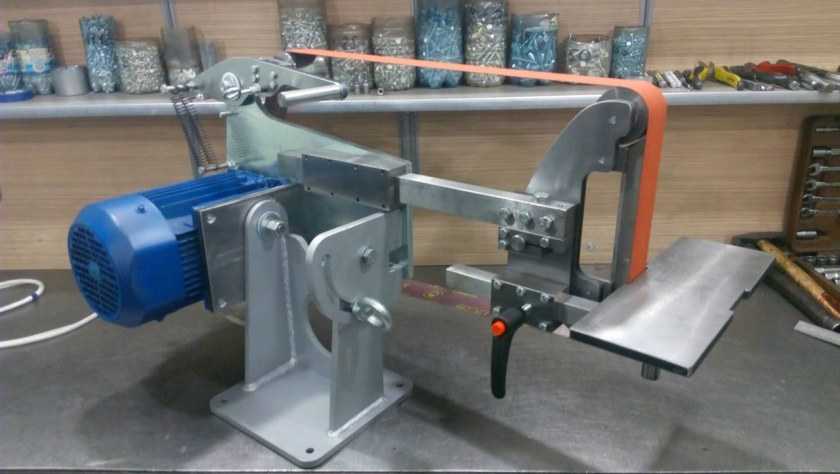

Готовый гриндер в горизонтальном положении с дополнительным столиком

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

  1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
  2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
  3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Готовая насадка для УШМ

Самое простое — это приобрести готовое приспособление для шлифовки и смонтировать его на УШМ. На фотографии видно, что монтаж механизма не представляет особых трудностей. Достаточно прикрепить кронштейн с роликами к углошлифовальной машине, предварительно демонтировав защитный кожух. Ведущее колесо закрепляется на валу УШМ. На ролики надевается шлифовальная шкурка, и шлифовальная машинка готова к работе.

Однако такое устройство далеко не всегда можно купить в магазине, да и стоимость такого гаджета значительная.

Сократить расходы, но и при этом ограничить возможности использования гриндера позволяет приставка, состоящая из штанги с двумя роликами. Устройство позволяет за считанные минуты сделать гриндер из болгарки. Приспособление имеет стандартное крепление, подходящее для монтажа на углошлифовальную машину.

Конструкция такого механизма предназначена для зачистки сварочных швов. Полировать деревянные изделия таким гаджетом довольно сложно. Однако если его жестко закрепить на столе, оно с успехом может применяться в качестве заточного станка для правки режущего инструмента или заточки ножей, топоров и т.п.

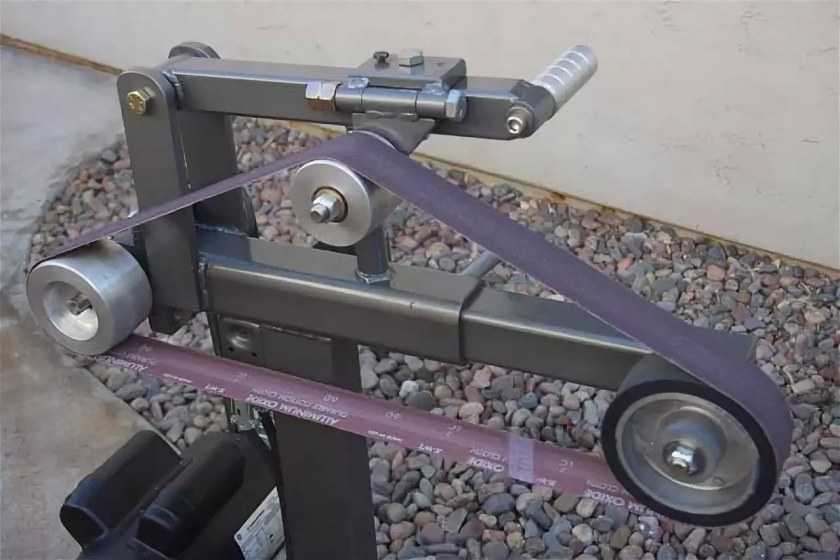

Как выполнить ролики для гриндера

Ролики, на которые помещается абразивная лента, могут быть выбраны из готовых образцов. Такой подход может быть реализован в случае если подобная возможность есть. Во многих случаях делают ролики для гриндера собственными руками. Их размеры колеблются от 70 мм до 150 мм. Его можно определить шириной используемой ленты. В данном случае применяют следующий подход:

  1. Подбирают механизм натяжения ленты.
  2. Размеры любого из роликов.
  3. Имеющийся в наличии материал.
  4. Методы крепления.

Самыми доступными материалами для производства роликов для гриндера считают дерево или фанеру, пвх заготовки, готовые подшипники. Для производства роликов из поливинилхлорида трубы подбирают заготовку, у которой внешний и внутренний диаметр отвечает заданному на чертеже. Главным минусом такого ролика считается то, что при высоких скоростях вращения происходит увеличение температура. По этому полипропиленовый ролик может терять собственную начальную форму.

Изготовление подобных роликов из подшипников сводится к их выбору по внешнему и внутреннему диаметру. Эксперты рекомендуют подбирать подшипники не ниже шестого класса.

В некоторых случаях применяют дерево. К примеру, можно сделать ролики собственными руками из фанеры. Вся система выйдет очень лёгкая.

Все ролики должны ставиться вертикально. Даже маленькое изменение относительного положения приведёт к быстрому разрыву ленты.

Устройство поворотного стола

Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.

Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач

Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Станок шлифовальный ЗУБР ЗШС-330

Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.

Точило METABO BS 175

Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.

Гриндер GRIT GIS 150

Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.

А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.
