Программа проектирования лестницы в частном доме: конструктор онлайн для чертежа и расчета, 3d конструкции

ARCHICAD

Наличие бесплатной/учебной версии:

для студентов профильных вузов на весь срок обучения доступна полнофункциональная учебная версия.

Применение:

эскизное проектирование, рабочая документация, сметная документация, трехмерная визуализация, анимация, верстка планшета.

ARCHICAD — мощный BIM-инструмент для архитекторов. Проектируете в интуитивно понятной среде, при этом на выходе получаете самую подробную документацию.

Чаще всего выбор той или иной программы определяет учебный процесс: вы знаете и используете то, что вам преподают. Но затем, практически всегда, начинается этап самообразования и появляются соответствующие вопросы. У программы интуитивно понятный интерфейс? Она востребована у работодателя? Много ли бесплатных видеоуроков?

Положительные ответы на все эти вопросы я нашла в ARCHICAD — программе, в которой дополнительные функции не вселяют ужас, а сложные расчеты выполняешь за 3-4 клика мышкой. Пока мы учимся, некоторые строительные процессы не до конца нами поняты, но знание ARCHICAD на 200% даёт уверенность, что BIM — это уже настоящее, и освоение этого инструмента — правильный путь для тех, кто хочет стать востребованным специалистом.

Преимущества создания BIM-проекта становятся очевидными в ситуациях, когда необходимо внести изменения в модель. При использовании отдельных 2D-чертежей изменения вносятся на всех листах: переделываются планы, разрезы, фасады, проекции, сметные ведомости. Это колоссальный объем работ. В ARCHICAD создается единая модель, на основе которой строятся все проекции. Следовательно, при изменении модели коррективы будут отображаться на всех созданных чертежах. Невозможно представить ситуацию, когда в ARCHICAD фасад не соответствует плану, а разрез построен неверно.

Фрагмент конкурсных работ на BIM PROJECT, которые показывают использование ARCHICAD

Высоцкий пел: «Я не люблю фатального исхода…» А я не люблю, как в старые добрые времена, считать окна и стены, выискивая их на чертеже, чтобы вывести документацию. За меня эту работу выполнит ARCHICAD, к тому же без ошибок. Моё мнение — такую правильную лень должен проповедовать любой архитектор. Когда я участвовала в Worldskills, у нас было около 3 часов на вывод всех чертежей для проектного предложения. И в этой ситуации, когда дорога каждая секунда, оптимизация рабочего процесса была крайне необходима. Вручную считать экспликации и создавать таблицы никто не запрещал, но сдать модуль вовремя без использования интерактивных каталогов мы бы не смогли.

Вывод: лучше один раз научиться пользоваться каталогами — и быть самым счастливым архитектором на всю оставшуюся профессиональную жизнь!

Также не могу не упомянуть про поддержку IFC-формата. Industry Foundation Classes (IFC) — формат данных с открытой спецификацией, которая не контролируется ни одной компанией. Был разработан для упрощения взаимодействия в строительной индустрии. Используется как формат для информационной модели здания (Building Information Modeling).

ARCHICAD обладает гибкими настройками импорта: все элементы, предусмотренные в программе, обладают свойствами стандарта IFC. Если понадобится смежникам произвести расчет конструкций, например, в ЛИРА-САПР, вам достаточно будет только настроить IFC-схему. Раньше для этого переносили модель по 2D-чертежам и тратили на это минимум недели две.

Бонусы:

1. Удобный функционал для создания взрыв-схемы через использование инструментов «3D-cечение» и «3D-документ»:

2. обучающие видеоуроки на официальном YouTube-канале разработчика «GRAPHISOFT Россия» (с этих видео я начала изучение ARCHICAD), здесь же можно почерпнуть много знаний о проектировании от ведущих российских бюро.

Разрезаем наш великий проект через 3D-сечение, применяем «вид проекции аксонометрия» — потому что модно. Создаем 3D-документ, настраиваем перья и графическую замену, помещаем сохраненный вид на лист. Повторить столько раз, сколько этажей. Готово. Ваша взрыв-схема готова, в вы — восхитительны!

Простая деревянная лестница

Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.

Одномаршевая лестница

Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.

Основные параметры одномаршевой лестницы

Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:

3000:200=15

При ширине ступени 25 см длина основания составляет 15х250=3750 мм.

Технология изготовления

Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.

Комбинированная деревянная лестница на косоурах

Для дальнейшей работы понадобится:

электролобзик;
шлифмашинка;
строительный уровень;
анкерные болты;
дрель;
молоток.

Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.

Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.

Косоур имеет пилообразную форму

После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.

Монтаж ступеней

Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.

Вариант оформления деревянной лестницы

Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.

Деревянные перила

Программа проектирования лестницы в частном доме на второй этаж, расчет и изготовление

При строительстве частного дома важным моментом является разработка точного проекта, в котором отражаются все особенности будущего здания. В большом коттедже очень часто присутствует второй этаж. В таком случае необходимо наличие лестницы в частном доме. Такой элемент достаточно прост, но можно легко создать эффектную деталь интерьера. Данная конструкция требует тщательной разработки проекта, а для этой цели оптимальным вариантом станет специальная программа.

Правильное проектирование

Лестница может как подчеркнуть достоинства пространства, так и скрыть положительные качества. Такой элемент может быть возведен снаружи здания или же внутри. Лестница на второй этаж является более популярным вариантом, но при этом необходимо учитывать множество особенностей. Данная конструкция является не только способом доступа на второй этаж частного дома, но также и ярким элементом внутренней обстановки

Именно поэтому важно осуществить правильное проектирование лестниц

При создании проекта данного архитектурного элемента важно учитывать не только декоративные характеристики лестницы, но и эксплуатационные качества. Межэтажные лестницы в частном доме должны обладать не только красивым оформлением, но и высокой степенью надежности

Конструкция непременно должна соответствовать всем требованиям безопасности, что обеспечит долговечную и комфортную эксплуатацию.

Существуют определенные требования, которые следует учитывать в процессе проектирования лестниц на второй этаж в частном доме. Основные правила заключаются в следующем:

Максимально близкое расположение лестницы к выходу из здания;
Компактные размеры конструкции;
Соблюдение технологии монтажа;
Выбор качественных и безопасных материалов.

Большое разнообразие вариантов конструкции позволяют осуществить оптимальное проектирование лестницы в доме, коттедже, особняке. Учитывая требования безопасности и множество других факторов, можно создать проект надежного и красивого архитектурного элемента. Стильное оформление и высококачественные материалы выбрать достаточно легко, но первостепенным является качественный проект.

Программа для проектирования

При создании деревянных лестниц или конструкций из другого материала требуется тщательный и точный расчет. При этом определяются размеры степеней, расположение и форма лестницы, а также другие параметры. Помогает осуществить проектирование деревянных лестниц программа, расчет и работа с которой достаточно просты. Существуют различные варианты удобных программ, которые представлены в большом разнообразии.

Современный конструктор для проектирования обладает следующими преимуществами:

Удобство использования программы и понятный интерфейс;
Возможность сделать точный расчет и определить размер ступеней и всех необходимых элементов;
Большое количество дополнительных функций;
Трехмерный просмотр готового изображения и его сохранение.

Существуют многофункциональные профессиональные варианты программ, которые позволяют сделать максимально точный расчет и определить необходимые размеры. Такой конструктор позволяет сконвертировать готовый проект и перенести его в специальную программу для создания чертежей. Профессиональный конструктор требует некоторых знаний терминологии, навыков проектирования, так как отличается многофункциональностью.

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

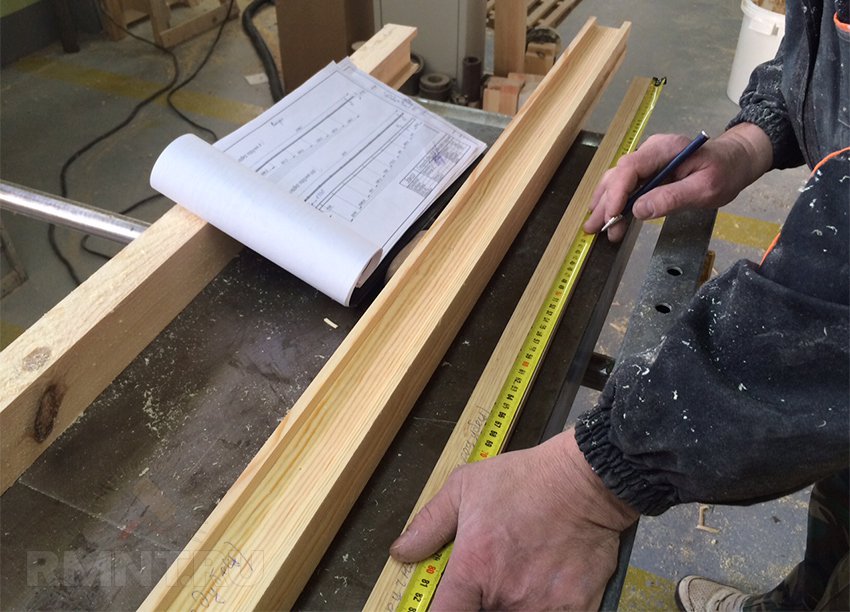

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками

Бесплатная версия nanoCAD

Являясь лучшей российской разработкой, ориентированной на автоматическое проектирование чертежей, программа nanoCAD имеет свою бесплатную версию, обладающую довольно широкими возможностями:

Создание полноценных чертежей во время проектирования различны строительных объектов;
Оформление полного пакета документов, входящих в состав рабочего строительного проекта;
Возможность работы с файлами формата dwg, совместимого с другими приложениями, относящимися к категории AutoCAD.

Бесплатная разработка позволяет решать основные задачи, возникающие при создании строительных проектов и чертежей средней сложности.

Проектирование

Этот этап является необходимым и неотъемлемым, даже если в наличии имеется качественные материалы и инструменты, а также представление, как это можно реализовать. Планирование – важная часть любого проекта. Благодаря ему удается разобраться, какой будет лестница. А для этого нужно сделать корректные расчеты и чертежи, по которым и можно будет действовать.

Конструктор лестниц онлайн – отличный помощник в этом. Однако предварительно необходимо внимательно осмотреть помещение, где будет устанавливаться конструкция, произвести замеры основных элементов:

габаритов проема;
выделяемой площади для конструкции;
высоты потолка;
материалов стен и пола.

Использование программы позволит свести «человеческий фактор» к минимуму. Она позволяет разработать дизайн, создать 3D модель, рассчитать конструктивные элементы. При этом нужно учесть некоторые нюансы:

Высокая прочность. Конструкция должна выдержать не одного, а нескольких человек одновременно. Понятно, что на небольшой лестнице вряд ли будет находиться больше одного лица, однако исключать такое нельзя, должны быть учтены неблагоприятные обстоятельства.
Экстерьер конструкции должен быть гармонично интегрирован в дизайн помещения.
Комфорт при использовании. На основании всех перечисленных обстоятельств конструкцией должно быть удобно пользоваться.

Должны браться во внимание и такие рекомендации:

конструкция должна размещаться поближе к входной двери.
она должна использовать минимум полезного пространства.
она должна быть заметной в той комнате, в которой устанавливается.

Пользовательский софт для проектирования лестниц

Специально для расчетов и моделирования частных конструкций созданы инструменты, которые просты в использовании и на выходе предлагают достаточно информации для производства работ. Такие программы проектирования лестниц на русском языке не слишком сложны в применении. Овладеть принципами работы способен любой, кто знаком с графическими редакторами.

Специализированные конструкторские программы

К специализированному софту относятся те программы, которые разработаны именно для конструирования лестниц:

Названия различных элементов конструкции лестницы

Программа для проектирования лестниц, которая позволяет быстро подготовить макет, составить документацию для контроля производства работ и смету. Готовый лестничный марш можно просмотреть в 3D, в любой момент отредактировать. Для создания модели необходимо задать всего несколько параметров, остальное программа рассчитает автоматически. Инструмент позволяет выгружать результаты в другие программы, например в AutoCad, как целиком, так и подетально.

Compass Staircase

Compass Staircase или Компас применяется для создания подробных конструкций и нестандартных лестничных маршей с забежными ступенями. Имеет большую библиотеку деталей, и возможность их комбинирования. Программа позволяет подготовить чертежи в масштабе 1:1. Быстрота прорисовки макета практически не зависит от его сложности.

«Лестницы» для AutoCad

Специализированное приложение для AutoCad предлагает 25 базовых моделей. Коллекция сокращает время работы над проектами по индивидуальному заказу. Содержит угловые модели, винтовые, криволинейные макеты и лестницы с прямым маршем.

Wagemeyer GmbH

Удобная и несложная программа для проектирования лестниц, с детальной проработкой элементов. Дает возможность вывести изображение для 3D презентации. Предоставляет полную калькуляцию проекта. Софт разработан для нескольких видов лестниц: стальных, винтовых, деревянных. Кроме этого можно смоделировать варианты установки перилл и ступеней на уже существующие конструкции из любого материала: бетона, стали, дерева, камня. Размер проектируемого марша ограничен тремя этажами. При совершении ошибок, сопряженных с нарушением строительных норм, программа выделяет их. Есть возможность распечатать каждую деталь отдельно для её производства.

Программа используется как для работы с шаблонами, так и с проектами по индивидуальному заказу. Оптимизирует расчеты конструкций по подъему, высоте пролета. Вычисления происходят автоматически на основе заданных а. Подходит для всех видов лестниц. Программа удобна для визуализации макета в условиях проекта здания.

Из пользовательских продуктов SEMA — одна из самых трудных в освоении. Все вышеперечисленные программы хорошо подходят для тех, кто занимается изготовлением лестниц на заказ, особенно при использовании станков с числовым программным управлением.

Специализированный и инженерный софт лицензирован и не распространяется бесплатно. В видео показан процесс построения лестницы в программе SEMA.

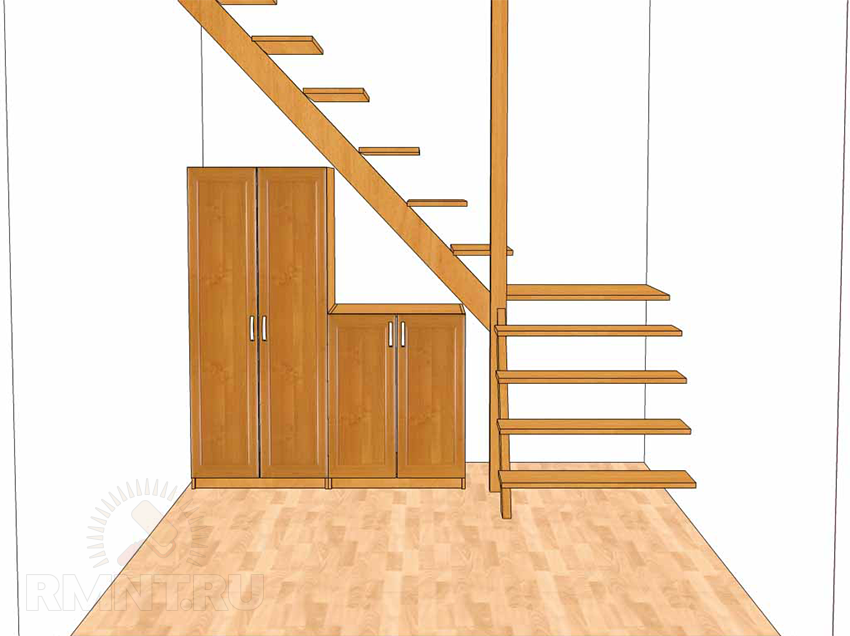

PRO100 — простая визуализация

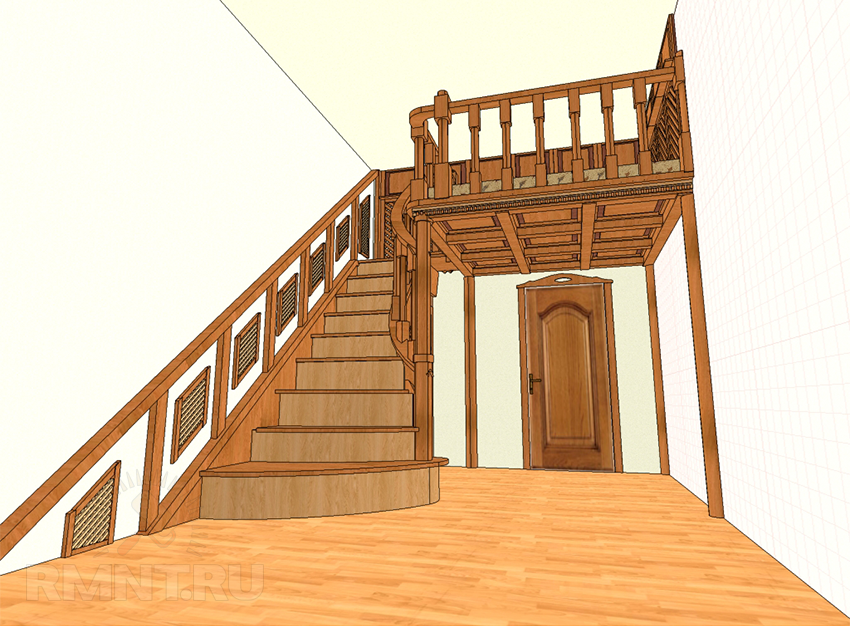

Практически любая лестница, сколь бы сложной она ни была, может быть представлена как совокупность более простых ступеней, тетив, перил и подступенков — досок, иными словами. Поэтому составить проект лестницы будет наиболее просто тем мастерам, которые имеют опыт работы в программах по созданию мебели. Хорошо для этих целей подходит небезызвестная PRO100: набросать конструкцию простейшей лестницы в ней можно за 30–40 минут, даже новичку освоиться в этой программе не составит большого труда.

Конечно, мебельные программы работают, в основном, с примитивами — деталями в форме параллелепипеда. Отобразить резные поручни и стойки, ступени специальной формы и прочие художественные изыски может быть весьма затруднительно. Но если целью ставится определить общие параметры, такие как высота, количество и раскладка ступеней, то средств мебельных и общего назначения программ для трёхмерного моделирования будет более чем достаточно.

Конечно, не в том случае, если вы берётесь за самостоятельное составление проекта, воплощением которого в жизнь займётся другой мастер

Здесь необходимо уделять внимание деталям и, в конечном итоге, заказчик получает именно то, что смог изобразить, но не более.. Главным минусом PRO100 (как, впрочем, и большинства мебельных «конструкторов») можно назвать отсутствие какой-либо автоматизации для работы с лестницами. Нет возможности, например, указать габариты пролёта, шаг и высоту ступеней, поэтому вся работа ведётся с нуля

Впрочем, для большей части любительских проектов оказывается вполне достаточно стандартных средств манипулирования объектами: объединение в группы, копирование, перемещение и иже с ними

Нет возможности, например, указать габариты пролёта, шаг и высоту ступеней, поэтому вся работа ведётся с нуля. Впрочем, для большей части любительских проектов оказывается вполне достаточно стандартных средств манипулирования объектами: объединение в группы, копирование, перемещение и иже с ними.

Главным минусом PRO100 (как, впрочем, и большинства мебельных «конструкторов») можно назвать отсутствие какой-либо автоматизации для работы с лестницами. Нет возможности, например, указать габариты пролёта, шаг и высоту ступеней, поэтому вся работа ведётся с нуля. Впрочем, для большей части любительских проектов оказывается вполне достаточно стандартных средств манипулирования объектами: объединение в группы, копирование, перемещение и иже с ними.

Следует условиться, что целью проектирования лестницы может ставиться либо только общее представление о конструкции и основные параметры, либо комплексная визуализация со всеми завитушками и резьбой, формой точения и подробностями скрепления всех элементов в одно красивое цельное изделие. В последнем случае вы должны иметь практический опыт работы с лестницами, иначе проект может оказаться не реализуемым в принципе.

Google SketchUp – бесплатная программа для разработки 3D-моделей

Программа Google SketchUp относится к профессиональному ПО, предназначенному для моделирования, создания трехмерных моделей строительных объектов, мебели и интерьера.

Ее основное преимущество перед ArchiCAD состоит в наличии абсолютно бесплатной версии, адаптированной под потребности начинающих дизайнеров, архитекторов и проектировщиков. Это приложение имеет встроенный русификатор, поэтому русскоязычные пользователи смогут быстро разобраться в особенностях ее интерфейса. Удобное приложение. Конструирование и стройка дома с ним упрощаются.

ПросветПользователь FORUMHOUSE

SketchUp – простая, интуитивно понятная и удобная программа, которую за короткое время работы под силу освоить и новичку.

Возможности программы:

Создание и редактирование 3D-проектов (речь идет о проектах домов, интерьеров, окружающего ландшафта и всевозможных архитектурных объектов, проектирование бани или проектирование гаража). Программа интуитивно понятна, допускается проектирование для начинающих.
Наличие в конструкторе простых инструментов, которые могут быть знакомы пользователям по интерфейсу простейших графических редакторов: «карандаш», «ластик» и т. д..
Возможность конвертировать графические файлы и созданные дома 3D в большинство распространенных графических форматов: PNG, JPG и т. д..
Обилие подробной справочной информации и обучающих пособий по работе с программой.
Ко всему прочему, программа способна формировать статистику по расходу строительных материалов, практически – составлять план покупок стройматериалов, нужных, чтобы построить дом.

К недостаткам Google SketchUp можно отнести отсутствие функционала для оформления планов 2D. Основное ее предназначение – это 3D-моделирование и конструирование домов. Для создания чертежей существуют другие программы.

Leo060147 Пользователь FORUMHOUSE

Если для себя, то я бы порекомендовал бесплатную программу Скетчап 8. В ней вы можете создавать с большой точностью (миллиметры) любые конструкции и с любой детализацией. Все это можно создавать в 3D. Если же захочется вычертить плоские чертежи, то это можно сделать в бесплатной версии программы НАНОКАД.

Раз уж речь зашла о программе nanoCAD, кратко расскажем о ее возможностях.

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) – эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.

Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.

Порядок расчета

Шаг 1. Выбор количества поворотных ступеней – 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт).
Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
Шаг 6. Ввод параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
Шаг 7. Параметры ступеней – количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
Шаг 8. Подступенки (опционально) – возможность использования подступенков.
Шаг 9. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
Шаг 10. Опорные балки жесткости – толщина, ширина.
Шаг 11. Параметры опорного столба – сторона сечения.
Шаг 12. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
Шаг 13. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
Шаг 14. Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать».

Проектирование лестницы в частном доме: программа для автоматического расчета
