Светильники для теплиц: светодиодный свет, тепличная лента, прожектор и подсветка растений при выращивании

Основные типы приборов освещения для теплиц с применением светодиодных источников света

Одиночные — такая подсветка применяется чаще всего для выращивания рассады в небольших объемах.
Трубы — при обустройстве в теплице длинных и узких стеллажей это незаменимое осветительное устройство.
Прожектора — светодиодные осветители, при помощи которых можно обеспечить необходимое количество световой энергии для растительности, занимающей большую площадь, при этом на удаленном расстоянии.
Таблетки — осветители квадратной формы, которые предоставляют возможность организовать профессиональную осветительную систему для широкоформатных тепличных стеллажей.
Ленты — это довольно компактные световые устройства, которые можно изготавливать самостоятельно в домашних условиях. Они очень удобны в эксплуатации, так как их можно размещать где и как удобно, при необходимости переносить на другие участки.

Как разместить лампы отопления?

Для правильного расположения обогревателя следует учитывать его производительность, диапазон рассеивания лучей и рекомендаций производителя.

Минимальное расстояние от лампы нагревателя до растений должно составлять не менее 1 метра.

Высокое расположение обогревателя не позволяет сильно нагреть почву, но при этом делает возможным обогрев большой площади.

Расстояние между нагревателями в теплице выдерживают не более 50 см, если используется обогреватель-панель. Между инфракрасными лампами расстояние возможно большее. На теплицу длиной в 6 метров хватает 3 нагревателей. Размещать обогревательные приборы удобнее всего в шахматном порядке для исключения формирования недоступных зон без тепла.

Какие бывают виды ламп для дополнительного освещения теплиц?

Сегодня на рынке представлен большой выбор ламп освещения для теплиц, которые отличаются по производительности, ширине спектра, гамме. На частных фермах и крупных промышленных хозяйствах активно используются: люминесцентные, ртутные, натриевые, металлогалогенные, светодиодные лампы. Для установки в небольших теплицах и парниках одни из наиболее распространенных моделей – люминесцентные устройства. Выгодное преимущество такой техники – отсутствие нагревания. По этой причине монтаж оборудования можно осуществлять вблизи растений. Оборудование применяется с целью создания оптимальных условий для роста сельскохозяйственных культур. Лампы устанавливается в теплицах с салатом, болгарским перцем, помидорами и огурцами.

Внутри теплицы сохраняется комфортная температура, обеспечивается баланс влажности. Наравне с люминесцентным оборудованием в парниках и теплицах используются ультрафиолетовые модели. Подобное оборудование также стимулирует развитие и рост растений, исключает распространение болезнетворных микроорганизмов и вредителей. Особенность светодиодного освещения для теплиц – значительная экономия электроэнергии.

Схема освещения теплицы

В результате многочисленных исследований стало известно, что фазы произрастания культур и интенсивного насыщения клеток питательными веществами зависят от ряда цветов солнечного спектра. Светодиодные модели позволяют вносить корректировки в яркость, выбирать оптимальный цвет. Чтобы определить подходящее для монтажа в парник или теплицу изделие, необходимо обратиться к действующим техническим параметрам оборудования и физическим особенностям.

Лампы накаливания. Оборудование подходит для качественного освещения теплицы, обеспечивает комплексный подогрев. Техника отличается повышенным потреблением электроэнергии, формирует световой спектр в диапазоне 600-т номиналов. Для моделей характерно интенсивное излучение красного, оранжевого и инфракрасного спектра. Подобные устройства оптимально подходят для теплиц и парников при выращивании петрушки, лука и многих других зеленых культур. Монтаж лампы освещения для теплиц выполняется на расстоянии от 50 см от растения. Оптимальный срок подсвечивания составляет 6-18 часов в условиях отсутствии естественного освещения.

Освещение теплицы лампами накаливания

Натриевая лампа. Оборудование отличается доступной стоимостью оснащения всей системы, качественной светоотдачей при физической мощности в 400 Вт. В процессе работы техника формирует специальное монохроматическое световое поле с характерным желто-оранжевым светом. Натриевые устройства обеспечивают качественную имитацию натурального солнечного света.

Освещение натриевыми лампами

Люминесцентные лампы. Модели подходят для комплектации теплиц большой площади, отличаются длительным сроком работы при интенсивной эксплуатации, доступной ценой. Установка оборудования выполняется в горизонтальном положении при минимальном расстоянии между лампами и фиксацией на прямоугольную арматуру. Допускается монтаж с вертикальным исполнением каркаса с внедрением дополнительных корпусов.

Освещение теплицы люминесцентными лампами

Ртутные лампы. Изделия отличаются сравнительно быстрым нагревом в сравнении с аналогичной техникой

Следует обращать внимание на ультрафиолетовое излучение в рамках ближнего спектра распространения лучей

Ртутные лампы

Металлогалогенные лампы. Отличаются расширенным диапазоном мощностей, а также большим спектром допустимого излучения. Оборудование предельно приближено к солнечному. Размещение техники выполняется в классическом горизонтальном положении с охватом всего периметра теплицы.

Металлогалогенные лампы

Светодиодные светильники. Модели выполняют качественную подсветку тепличных растений с одним из выбранных цветов или их комбинации. Устройства отличаются низким потреблением электроэнергии. Освещение для теплицы с основой из светодиодов идеально подходит для выращивания цветов, плодовых культур. Монтаж выполняется в специальные линейные системы на основе гибких тросов с функциональной регулировкой высоты. Готовая система отличается низкой массой, что снижает нагрузки на каркас теплицы.

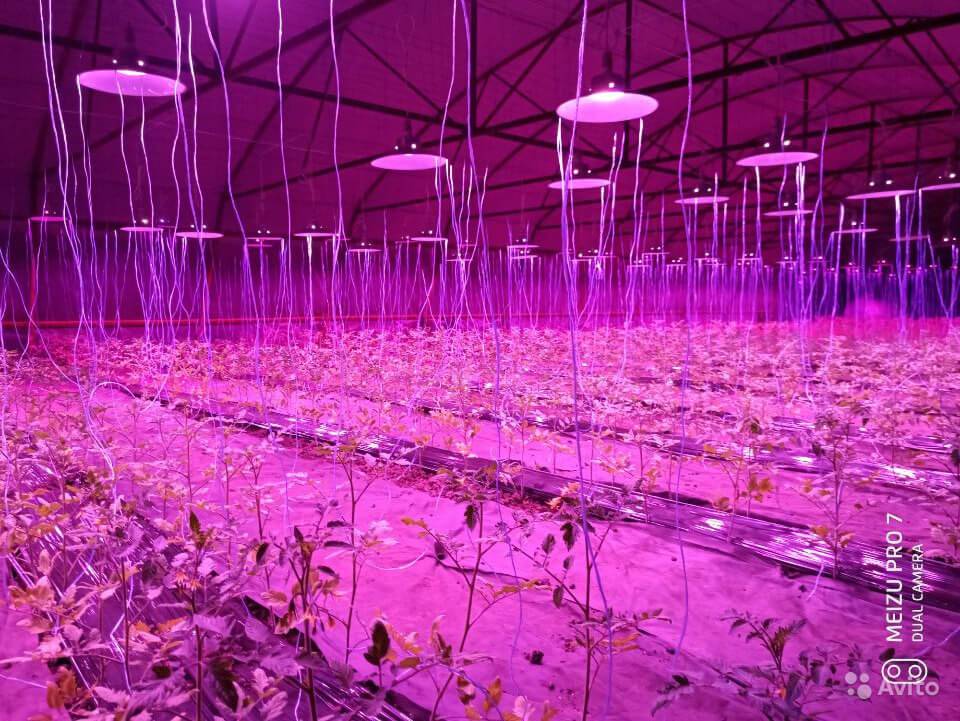

Светодиодное освещение теплицы

При монтаже лампы для теплицы необходимо учитывать конструктивные особенности теплицы или парника, физический уровень влажности, температуру, которая должна поддерживаться.

Устройство светодиодных ламп и светильников

Светодиодные лампы и светильники для подсветки растений состоят из фитосветодиодов различного спектра, закрепленных на теплоотводящей шине из алюминия. Соединены последовательно в одну или несколько цепей и подключены к управляющему устройству – драйверу. Все эти элементы помещены в корпус с высокой степенью защиты от влаги. Лицевая часть светильника закрыта рассеивателем из оптического поликарбоната с высоким светопропусканием. Подключение светильника к сети выполняют с помощью сетевого провода без дополнительных устройств.

Устройство светодиодного светильника

Для фитосветильников используют специальные светодиоды с высокой мощностью, а добиться необходимого спектра можно двумя способами:

комбинируя светодиоды разного спектра в нужном соотношении;
используя полноспектральные светодиоды для растений.

В первом случае возможно регулирование спектра с помощью отключения части светодиодов. Это удобно для выращивания растений в течение всего вегетационного периода: на стадии роста рассады соотношение красного/синего света составляет 1:1 или 2:1, с началом цветения и плодоношения синюю составляющую уменьшают, добиваясь соотношения красного и синего от 3:1 до 8:1. Светодиоды с полным спектром имеют установленное соотношение, изменить его не получится.

Комбинированный LED-светильник с соотношением красного и синего 4 к 1

Мощность светодиодных фитосветильников может достигать 1000 Вт и зависит от количества светодиодов. С увеличением мощности усиливается нагрев, поэтому мощные светильники помещают в алюминиевый корпус и оснащают радиаторами для хорошего теплоотведения. Существуют также модели светильников с вентиляторами, но они менее надежны: при поломке вентилятора произойдет моментальный перегрев светодиодов и, как следствие, выход из строя.

Светодиодный светильник с алюминиевыми радиаторами

Светодиодные лампы: особенности и преимущества

В сельском хозяйстве чаще всего используются модели, состоящие из нескольких десятков LED-ламп, от их количества зависит мощность всего устройства. Основная особенность светодиодных светильников заключается в том, что один диод функционирует в определенной спектральной группе.

Для создания необходимого уровня освещения существует возможность подбора разноцветных элементов, что обеспечивает наиболее оптимальные условия для роста и развития культур.

Справка: Схема освещения подбирается с учетом геометрических особенностей теплицы, типа растений, учитываются и другие факторы.

В настоящее время ведутся научные разработки, которые позволят получать вес спектр светового потока в одном светодиоде, что обеспечит полноценное круглосуточное выращивание растений.

Преимущества:

экономичность — освещение для теплиц светодиодное, позволяет в два раза снизить расходы на электроэнергию;
длительный срок эксплуатации — до 50 тыс. часов;
исключена вероятность ожога листьев, так как светильники для теплиц светодиодные, практически не нагреваются;
отсутствие необходимости во времени для разогрева, они мгновенно включаются и отключаются;
светодиоды устойчивы к холоду и тепличным условия;
лед лампыустойчивы к перепадам напряжения;
отсутствие хрупких компонентов, устойчивость к механическим воздействиям;
диодное освещение благодаряподаче рассеянного потока света, позволяет освещать большие пространства.

Справка: Единственным недостатком светодиодов считается достаточно высокая цена.

Экономика должна быть экономной?

То, что светодиодные светильники полезны для растений неоспоримый факт. Но цена! Для растениеводов время реализации продукции играет главную роль. Применение светодиодных ламп ускоряет развитие и дозревание растений на 2 недели. А за две недели цена на продукцию растениеводства может упасть в 2-3 раза.

Энергопотребление светодиодных светильников по сравнению с обычными лампами, в 10 раз меньше. А по сравнению с натриевыми лампами в 3-4 раза.

Время беспрерывной работы современных светодиодов достигает от 50000 до 100000 часов непрерывной работы. Если включать такой светильник примерно на 10 часов в сутки, то его работа будет продолжаться 5000-10000 суток. Или 10000:365=13,5-27 лет!

И это еще не факт что светильник перегорит и выйдет из строя. С течением времени просто уменьшается мощность свечения.

Светодиодное освещение теплиц ускоряет развитие и дозревание растений на 2 недели. А за две недели цена на продукцию растениеводства может упасть в 2-3 раза.

Особенности расчета тепличного освещения

После выбора ламп необходимого типа требуется выполнить расчет освещения в теплице, для чего учитываются следующие факторы:

высота светильника над первым листом;
мощность, тип ламп;
интенсивность, длина волны для конкретных растений;
площадь помещения;
сезон досвечивания.

При расчетах учитывается, что минимальный уровень освещенности для агрономических нужд составляет 6-7 кЛк, исходя их этого значения определяется время досвечивания. Минимальная мощность составляет 50-100 Вт на квадратный метр, общее количество ламп рассчитывается индивидуально, оно полностью зависит от площади помещения. Основываясь на многочисленных наблюдениях, можно сделать вывод, что оптимальная урожайность достигается при использовании дополнительного освещения на уровне 10-20 кЛк.

Показатели светового потока для различных типов натриевых ламп

Как правильно рассчитать досвечивание в теплице для огурцов или других культур? Можно использовать следующий пример расчетов с использованием формулы F=Е * S / Ки, где F — уровень светового потока, S — общая площадь помещения, Ки — специальный коэффициент потока, равный 0,8 для лам с встроенным отражателем и 0,4 для ламп с внешними отражателями.

К примеру, надо установить систему досвечивания для теплицы с площадью в 18 кв.м. с требуемым уровнем света 10 000 Лк. При помощи формулы можно получить общее значение светового потока: F = 10 000 * 12 / 0,4 = 300 000 Люмен (в данном примере используются лампы ДНаТ на 250 Вт или 27 000 Люмен с внешними отражателями). Общее количество ламп будет равно: 300 000 / 27 000 = 11-12 штук на все помещение.

Выбор высоты монтажа зависит от конкретных культур, но есть ряд рекомендаций, которые помогут разобраться с этим значением:

для одного растения лучше применять лампы на 20-30 Вт, высота подвеса которых составляет 50-300 мм от первого листа;
для небольшой группы растений подходит лампы на 50 Вт с высотой подвеса в 400-600 мм;
для очень больших сооружений используются системы на 250 Вт, которые крепятся в 1000-2000 мм (обычно используется для зимних теплиц).

Правильно организованное освещение является важным фактором для любой теплицы. Именно оно оказывает влияние на активное развитие, рост, питание растений, их фотосинтез и жизнедеятельность. При выборе ламп необходимо учитывать спектр, мощность, уровень светового потока и прочие показателя, которые могут оказаться решающими для получения хорошего урожая.

Наши руки не для скуки

А не замахнуться ли нам растениеводам на светодиодный светильник своими руками и его сделать самостоятельно? Все-таки цена светильников большая и не каждый может позволить себе их купить. Светодиоды для теплиц можно купить в розницу в магазине или через интернет. Если есть некоторый опыт работы с паяльником такой светильник можно сделать самому.

Необходимые инструменты:

Мультиметр
Паяльник
Флюс
Припой
Теплопроводящий клей
Теплопроводящий скотч

Материалы:

Светодиоды красные 5 штук FRM-R1
Светодиоды синие 5 штук FRM-B1
Драйвер RLD10
Радиатор алюминиевый
Провод МГТФ (или другой подходящий)

Радиатор

Что может послужить радиатором? Алюминиевые, медные, латунные и даже железные пластины. Одним словом все, что хорошо отводит тепло. На один светодиод нужно ориентировочно 25 см. кв.

Радиатор состоит из трех пластин. Центральная пластина имеет 5 отверстий: по два для крепления боковых пластин и одно центральное для крепления собственно светильника.

Радиатор алюминиевый

Во время эксплуатации светильника температура радиатора не должна превышать 50о С.

Если светодиод будет работать при температуре больше 50о С, он быстро выйдет из строя.

Светодиод

Светодиоды бывают разных конструктивных исполнений. Для светильника необходимы светодиоды мощностью 1 или 3 ватт.

Синие светодиоды приклеивают к пластине токопроводящим клеем. Красные светодиоды клеят через теплопроводный скотч, чтобы изолировать подложку от пластины.

Светодиод

Следует обязательно перед пайкой или приклеиванием светодиодов к пластине убедиться в их полярности. На одной из ножек-выводов светодиода выдавлен минус-это катод. Соответственно другой — анод. Это плюс.

Пластины с приклеенными светодиодами

На фото видно, что светодиоды собраны последовательно. После сборки всей цепочки к ней подключают драйвер RLD10.

Драйвер нужно подбирать по будущей мощности светильника. Мощность светильника равна сумме мощностей светодиодов.

Светодиоды собраны последовательно.

Драйвер светильника RLD10

Драйвер светильника

Драйвер светильника способен питать энергией светодиоды суммарной мощность 15 ватт при токе 330 мА. Таким образом, нагрузку от 10 светодиодов он легко выдержит.

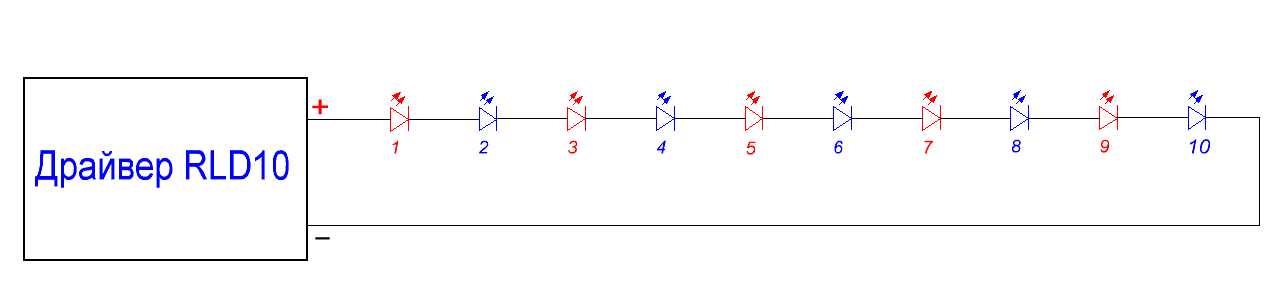

Схема подключения драйвера

Все светодиоды подключаются к драйверу одинаково. Плюс к минусу и вперемежку синие светодиоды с красными.

Все соединения должны быть защищены от влаги.

Защита драйвера от влаги

Необходимо учитывать, что условия работы в теплицах для электронных приборов тяжелые. Все они требуют защиты от влаги и пыли. В данном случае драйвер находится в термоусадочной трубке.

Концы проводов необходимо заизолировать изоляционной лентой. Любой драйвер должен быть проверен перед пуском светильника в эксплуатацию.

Для этого необходимо разорвать последовательное соединение светодиодов, включить в цепь мультиметр и измерить ток в цепи. Он должен соответствовать для данного драйвера 330мА, а для других драйверов указанный ток в их технической характеристике.

Защита драйвера от влаги

Основные типы приборов освещения для теплиц с применением светодиодных источников света

Одиночные — такая подсветка применяется чаще всего для выращивания рассады в небольших объемах.
Трубы — при обустройстве в теплице длинных и узких стеллажей это незаменимое осветительное устройство.
Прожектора — светодиодные осветители, при помощи которых можно обеспечить необходимое количество световой энергии для растительности, занимающей большую площадь, при этом на удаленном расстоянии.
Таблетки — осветители квадратной формы, которые предоставляют возможность организовать профессиональную осветительную систему для широкоформатных тепличных стеллажей.
Ленты — это довольно компактные световые устройства, которые можно изготавливать самостоятельно в домашних условиях. Они очень удобны в эксплуатации, так как их можно размещать где и как удобно, при необходимости переносить на другие участки.

Виды светодиодных осветителей для теплиц

Светодиодный светильник для теплицы защищен от попадания влаги и пыли.

В продаже давно имеются десятки моделей различных светодиодных осветительных элементов для сельскохозяйственных нужд. Лампы реализуются под любые виды цоколей. Можно приобрести как отдельные части, так и готовые приборы, способные освещать большие пощади.

Светодиодное освещение для теплицы представлено сельскохозяйственными светодиодными светильниками типа DS Agro 50 или DS Agro 66 – такие приборы равномерно способны осветить пространство теплицы ярким светом, их корпус защищен от проникновения частиц пыли и влаги, специальное покрытие защитит от порчи металла, более того, их можно подвешивать или прикреплять на стены. Они имеют вид прямоугольного корпуса с лампой в центре и светодиодными лентами вокруг нее.

Можно распределить освещение в теплице самостоятельно, если приобрести светодиодные лампочки небольших размеров и смонтировать для них крепежные конструкции. Лампочки могут быть вмонтированы в ленты или иметь вид лампы и подходить к любому стандартному патрону.

Светодиодное или газоразрядное освещение?

Газоразрядные лампы использовали для теплиц еще в прошлом веке. Они могут иметь любую световую мощность, но дают только один эффективный световой спектр – красный. Практика показала, что газоразрядные лампы обладают меньшей световой отдачей, чем LED-освещение. Дело в том, что большая часть энергии уходит на разогрев ламп. В итоге увеличивается энергопотребление и потери.

Проще говорят, газоразрядные лампы давно устарели, да и менять их нужно каждые 1.5 года. Высокое энергопотребление не прибавляет лампам преимуществ, а делает такое оборудование более затратным.

LED-светильники всегда дают свет только выбранного диапазона. Используя настройки и режимы можно добиваться максимального фотосинтеза растений и хорошего урожая. Конечно, к минусам часто относят высокую стоимость светодиодного оборудования, но она с лихвой окупается за несколько лет.

Главное, покупать качественные лампы, которые прослужат до 100 тысяч часов, будут потреблять минимальное количество энергии. Кроме того, подключать современные LED-лампы можно напрямую к сети без дополнительного оборудования.

Какой вариант выбираете вы? Многие садоводы уже перешли на LED и не жалеют о покупке.

Статья подготовлена по материалам https://www.vseteplichky.ru

Другие публикации канала:

Ремонт теплицы из поликарбоната. Основные повреждения

Все Теплички27 января

Мансардная теплица «Рябина» на три полноценные грядки

Все Теплички26 января

Малина в теплице из поликарбоната: от посадки до ухода

Все Теплички26 января

Конденсат в теплице: решаем проблему повышенной влажности

Все Теплички26 января

Капельный полив в теплице из пластиковых бутылок

Все Теплички25 января

Какую лампу для подсветки рассады выбрать?

Давайте теперь выясним, какие лампы наиболее полезны для рассады, а какие — либо не принесут должного результата, либо даже могут навредить. Выбирая лампу, обязательно выясните (помимо цены, разумеется, и ее работоспособности) мощность издаваемого лампой потока света, спектры, которые она излучает и коэффициент «полезности» лампы.

Прекрасно, если лампа, на которую вы, что называется, «положили глаз», уже имеет встроенный отражатель, который находится прямо внутри лампы (хотя допустимо и снаружи, главное, чтобы он был), тогда конструировать что-то еще дополнительное, возможно, не придется вовсе.

Итак, начнем с описания, наверное, самых распространенных ламп дневного света. Называют их по-разному, например, «люминесцентными лампами» или сокращенно ЛБТ, либо еще короче ЛБ. В чем явные преимущества таких типов ламп — это, естественно более чем низкая их цена; кроме того, такие лампы не нагревают воздух и крайне просто устанавливаются, снимаются, меняются, что может сделать человек чуть ли не любого возврата.

Недостатки тоже имеются, — это очень уж маленькая мощность таких ламп, в связи с чем нужно устанавливать три или даже четыре их штуки на сравнительно небольшой ящичек с рассадой, и ко всему прочему, весьма высокие затраты энергии от такой лампы: «счетчик накрутит» вам приличную сумму. Но и это еще не все: в спектре изучаемого такими лампами красного света крайне мало, в связи с чем приходится их устанавливать на расстоянии примерно 20-25 см от рассады и буквально окутывать все фольгой, чтобы ни один фотон красного спектра не был истрачен впустую.

Существуют и иные типы люминесцентных ламп, тут будьте внимательны — допустимо использовать ЛБТ и ЛБ, а вот ЛД и ЛДЦ использовать недопустимо, свет от таких ламп (именно ЛД и ЛДЦ) будет угнетать рассаду.

Следующий тип ламп — это фитолампы, или более, наверное, известные нам фитолюминисцентные лампы (так часто пишут на упаковке). Плюсами тут можно назвать такие явные их достоинства, как экономичность и достаточно высокая эффективность. Кроме того, фитолампы отличаются небольшими размерами, они работают весьма длительный период времени, а при должном аккуратном обращении их хватит не на один, а на несколько сезонов, кроме того такие лампы совершенно безопасны.

Среди фитоламп имеются лампы зеркальные, например, так широко разрекламирована Энричь, которая дает спектр света, совершенно не напрягающий зрительный нерв глаз человека. Также лампа, не приводящая к перегреву рассады даже при длительном использовании — это Фитосвет-Д. Есть у таких ламп, увы, и недостатки, спектры их излучения практически полностью состоят из сиренево-розового света, для него необходим отражатель, направленный именно на растения, ибо такой свет на большинство людей действует угнетающе.

Следующая серия ламп — это лампы натриевые, например, Рефлакс; разновидностей этих ламп много, в зависимости от сложности конструкции (часто просто от наличия встроенного отражателя зависит цена на них). Так, более дорогая модификация с отражателем это Дна3, имеет крайне удобный зеркальный отражатель, позволяющий направлять пучок света в нужную сторону, а вот второй вариант дешевле — это ДнаТ, она не имеет такого зеркального отражателя, и вам придется конструировать его самостоятельно.

Каковы плюсы таких ламп? Сравнительно низкая стоимость, высокая экономичность, в том числе и потому, что энергии такие лампы потребляют очень мало. Пожалуй, главный плюс — это способность формировать световой поток нужных для растений спектров света, и, конечно, при аккуратном обращении такие лампы прослужат далеко не один сезон. Общее излучение, которое выдает эта лампа нашими глазами воспринимается как оранжево-желтое, теплое, оно совершенно не раздражает зрительный нерв глаза и «не действует на нервы».

Светодиодные лампы вполне подходят для выращивания рассады благодаря их весьма яркому и абсолютно ровному потоку света, в их спектре присутствует достаточное количество и красного, и синего цветов, и всех остальных, жизненно необходимых рассаде.

Помимо прочего, такие лампы очень малы, они не займут много места, монтируются крайне быстро и даже на крайне малой поверхности можно разместить множество светодиодных ламп, усилив эффект от их применения.

Преимущества освещения теплиц светодиодами

Основной плюс светодиодного освещения теплиц заключается в возможности создания необходимого баланса синего и красного спектра, что делает их использование универсальным решением для всех видов культур и цветочных растений. Конструктивно это выполнятся совмещением излучателей разного типа в одном корпусе.

К другим положительным характеристикам светодиодов для теплиц относят:

Низкое энергопотребление;
высокая интенсивность светового потока, в сравнении с другими типами ламп;
долгий срок службы, до 80 тысяч часов и более;
КПД от 95%;
низкая пульсация;
безопасность для человека и окружающей среды: LED не излучает ультрафиолета, не вырабатывает озона и не содержит ртути и других вредных веществ.

Светодиодный светильник для теплиц
