Ворота своими руками + чертежи

Собираем ворота: инструкция по сборке

Этапы сборки ворот включают в себя:

• снятие рабочих замеров;
• наброска эскиза и/или построение чертежа;
• приобретение необходимых материалов;
• сборка конструкции с последующим монтажом.

Если у вас в пользовании есть легковой или грузовой транспорт нужно учитывать при обустройстве въезда размер машины. За основу берутся показатели автомобиля (они могут отличаться) длина 3 метра, высота 1,5 м. Главный принцип: автомобиль должен беспрепятственно проезжать в открытые ворота. Высота калитки из профильной трубы та же, а ширина составляет 0,75 метра.

Для ворот необходимо оставлять расстояние между опорными столбами забора. За основу возьмём стандартный шаг между опорами – это 3 метра. Этого вполне хватит для установки каркасных ворот из профильных труб.

Посмотрите это видео перед началом работ:

Выбор профлиста

Во время приобретения профилированного листа нужно обращать внимание на маркировку и способ обработки поверхности. Профильный настил может быть разным по толщине, иметь различную форму и размер «волны»

С учетом высоты «волны» определяется жесткость конструкции.

Варианты профлиста

Маркировка:

1. «С» – стеновой профнастил. Он имеет малую толщину и высоту «волны». Используется для сооружения заграждений.
2. «НС» – универсальный профиль. Используется в качестве кровли, строительства ограждений и калиток.
3. «Н» – несущий профнастил. Используется для возведения ангаров и для крыш больших помещений. Для монтажа забора выбирать нежелательно.

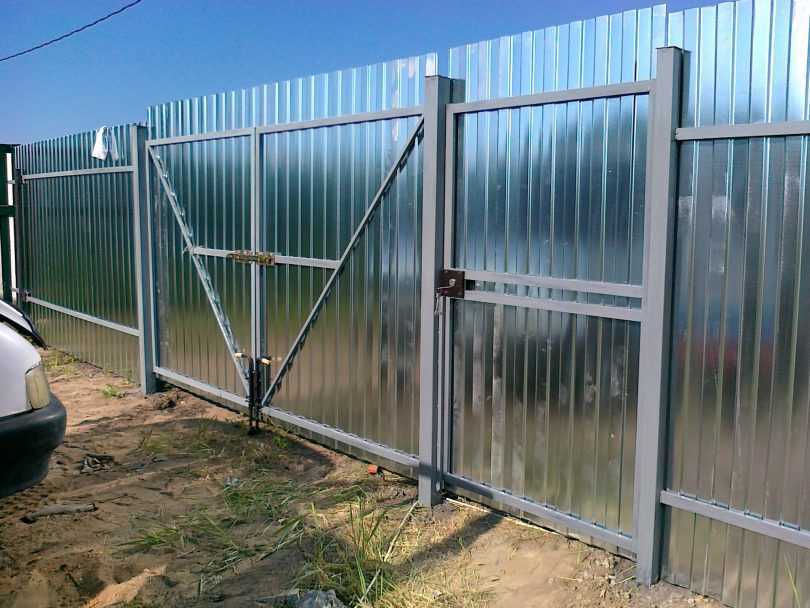

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки

Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации

Полезная информация по теме находится в этом материале:

Пошаговая работа возведения ворот

Сборку опорных столбов можно сделать из самых разных материалов. Сборку можно проводить двумя способами: забивкой и бетонированием с армированием.

Для бетонирования необходимо сделать котлован 1 метр. Перед заливкой необходимо сделать засыпку 15-20 см из песка или щебня. Далее нужно установить опоры и залить всю конструкцию бетоном. Дать заливке высохнуть минимум одну неделю.

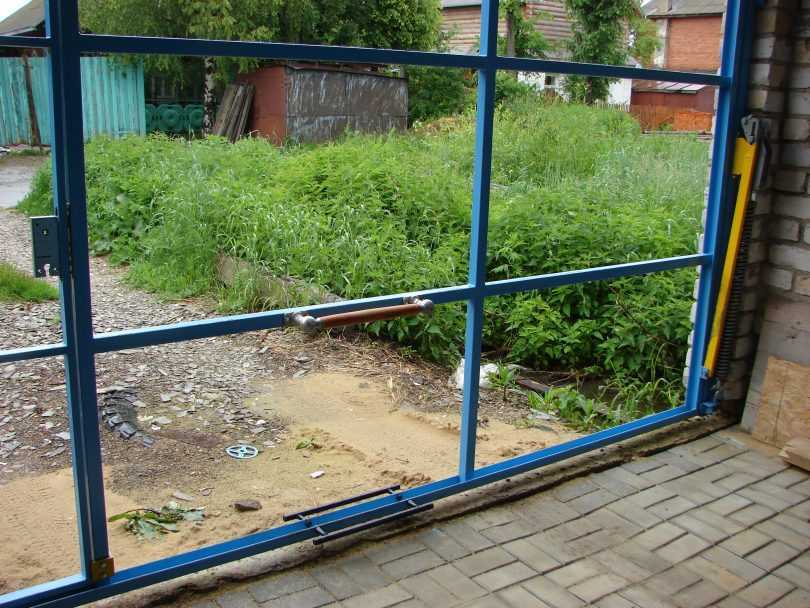

Учимся делать створки для ворот

• Подготовить чертеж.
• Расчет материалов происходит из ширины конструкции.
• При формировании составляющих для рамы нужно отрезать часть трубы и произвести ее шлифовку.

Главное правило при сварке – исключить попадание воды в стыки. Иначе, строение со временем, будет деформировано.

Грунтовка и покраска ворот

Грунтовка понадобится в любом случае. Она увеличивает срок полезного использования краски. Наиболее детально нужно грунтовать сварочные швы. Для покраски ворот подойдет любая краска. Для более равномерного нанесения лучше воспользоваться краскопультом.

Разновидности раздвижных конструкций

Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.

Металлические ворота бывают таких видов:

• Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
• Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
• Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.

Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

• Бесшумность работы. Скрип не потревожит домочадцев или соседей.
• Не занимают много места как в открытом, так и закрытом состоянии.
• Очистки наледи, снега или забивающегося мусора большей частью не требуется.
• Минимальное обслуживание требует лишь регулярной проверки ходовой части.
• Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
• Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Особенности распашных ворот

Практически каждый дачный участок нуждается в таких сооружениях, как ворота и забор. На сегодня существует много технологий, с помощью которых ворота можно сделать уникальными. В любой конструкции допускается выбрать направление, в котором они будут открываться внутрь или наружу. Само производство распашных конструкций не является сложным процессом.

Как правило, большинство распашных ворот имеют несколько отличающих черт:

• Функциональные и компактные.
• Удобные в эксплуатации.
• Упрощены отсутствием роликов и дополнительных балок.
• Поставить ворота можно любых желаемых размеров.
• Применяются различные материалы для изготовления.
• Также используются многие детали декорирования и украшения.

Советы и рекомендации

Хоть разработка эскиза будущей конструкции ворот и является одним из самых важных шагов, но прежде чем приступить к нему необходимо решить, какой из всевозможных типов конструкции будет наиболее подходящим для участка.

Для этого потребуется произвести расчёты и учесть некоторые параметры:

• Уровень конструкции. В зависимости от назначения высота конструкции может варьироваться от 1,5 до 3 м: небольшая подходит для декоративных изделий, а ворота трехметровой высоты обеспечивают наивысший уровень безопасности.
• Ширина. Зависит от ширины подъездной дороги, а также от общей ширины участка: чем она больше, тем шире ворота.
• Параметры и дизайн ограждения.
• Функционал конструкции. Это наиболее важный пункт для расчётов, определяющий расстояние между секциями, наличие калитки внутри ворот, механизм движения створок и их тип.

Ещё один немаловажный аспект – сочетание кованых ворот с изгородью.

Приятным бонусом служит то, что кованые конструкции прекрасно смотрятся с различными типами заборов:

• Живая изгородь в сочетании с коваными воротами придаёт загадочность и оригинальность входной группе участка, особенно если эта изгородь формованная. Но и простое переплетение вьюнов также может придать участку неповторимый вид сказочной усадьбы.
• Сочетание кованых ворот с кованым забором не редкость, но такой тип входной группы не может обеспечить должный уровень приватности, а если затратиться на сплошной тип изгороди, то это будет довольно дорогостоящим приобретением.

• Выход из данной ситуации в плане финансовых сбережений – использование профнастила. Но существенный минус заключается в том, что зачастую этот материал наряду с коваными узорами выглядит неуместно и чужеродно.
• Изгородь из кирпичной кладки в сочетании с коваными элементами является одним из лучших решений в плане сочетания ковки и забора.
• Каменная изгородь наряду с кирпичной кладкой донельзя изящно дополняет кованые ворота, но такой тип ограждения довольно дорогостоящий. Выход из этой ситуации – приобретение имитации камня.
• Также очень изящный способ оформить ворота и изгородь в едином стиле – это сочетать элементы ковки на воротах и самой изгороди с другим типом материала, будь то камень или его имитация, древесина, кирпич или профиль.

Вот несколько советов, которые могут пригодиться каждому при покупке кованых ворот:

Кованые конструкции неприхотливы в уходе, но забота об их техническом состоянии скажется только положительно на эксплуатационных свойствах изделия.

Вот несколько советов по уходу и обслуживанию кованых ворот:

• При появлении пятен ржавчины, паутинки краски и прочих недочётов, что особенно часто случается при негативном воздействии климатических условий на металл, может потребоваться дополнительная покраска. Пятна ржавчины, сколы и дефекты обрабатываются наждачной бумагой до полного очищения, а затем покрываются краской.
• Необходимо раз в год проверять состояние ворот и избавляться от недочётов, дабы не пришлось в будущем проводить их полную покраску или замену.
• Чтобы предостеречь металл от ржавчины, необходимо обрабатывать его специализированными составами.

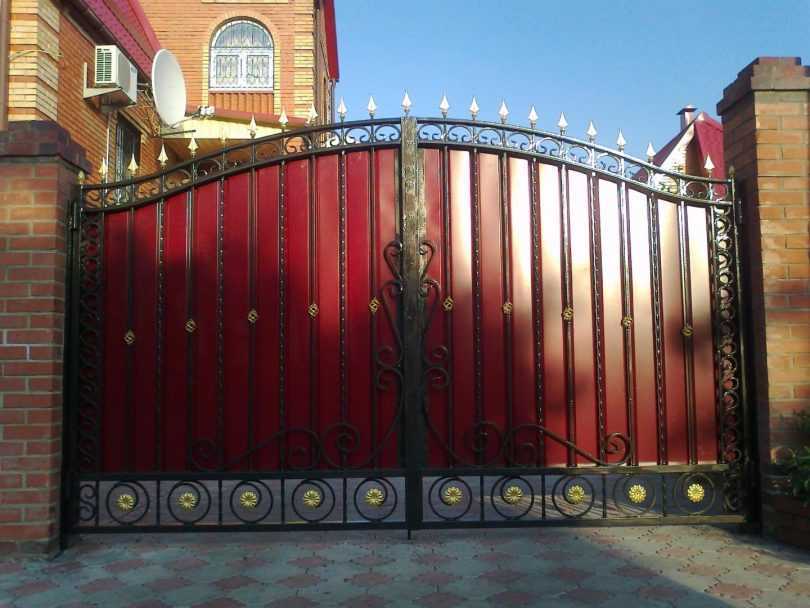

Эскизы кованых ворот и калиток с размерами

Выбор чертежей, схем, эскизов конструкции – это один из самых важных этапов работы, поскольку изделие должно гармонировать как с забором, так и с ландшафтным участком. Это сделать очень просто.

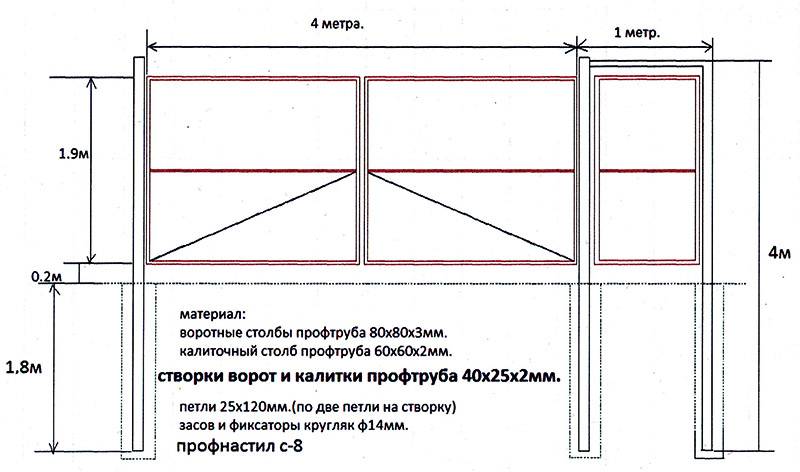

Чертеж ворот

Весь секрет в элементах, которые изготавливают или покупают, а также чертеже, который можно выполнить самостоятельно или скачать эскиз формате dwg. Чем более детально продумана схема всех элементов сооружения, тем красивей получится изделие. Но нужно не перестараться с декором, иначе изделие будет перегруженным.

Схема изделий

При изготовлении въездной калитки нужно расположить декоративные части на створке с учетом чертежа, а затем сварочным аппаратом закрепить их к сетке полотна. Нужно стараться подшивать сваркой элементы так, чтобы швы были незаметны.

Посмотреть фото, эскизы и картинки красивых конструкций ворот и калитки с коваными элементами можно в данной статье.

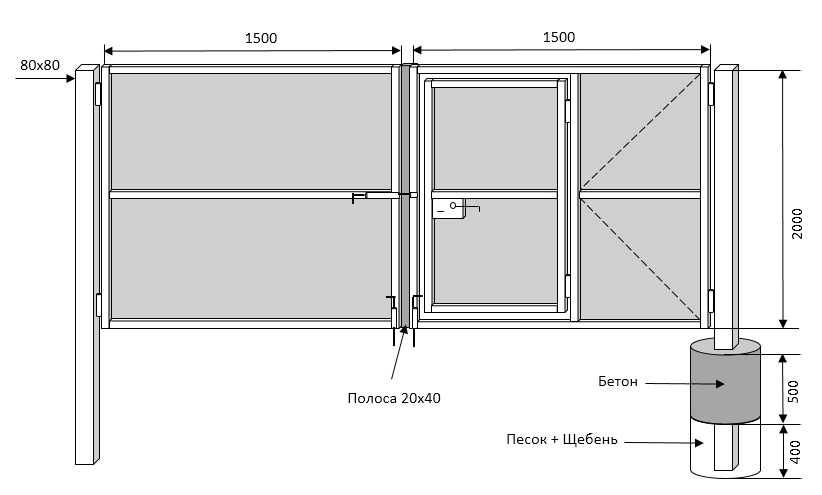

Чертеж кованых створок и калитки

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

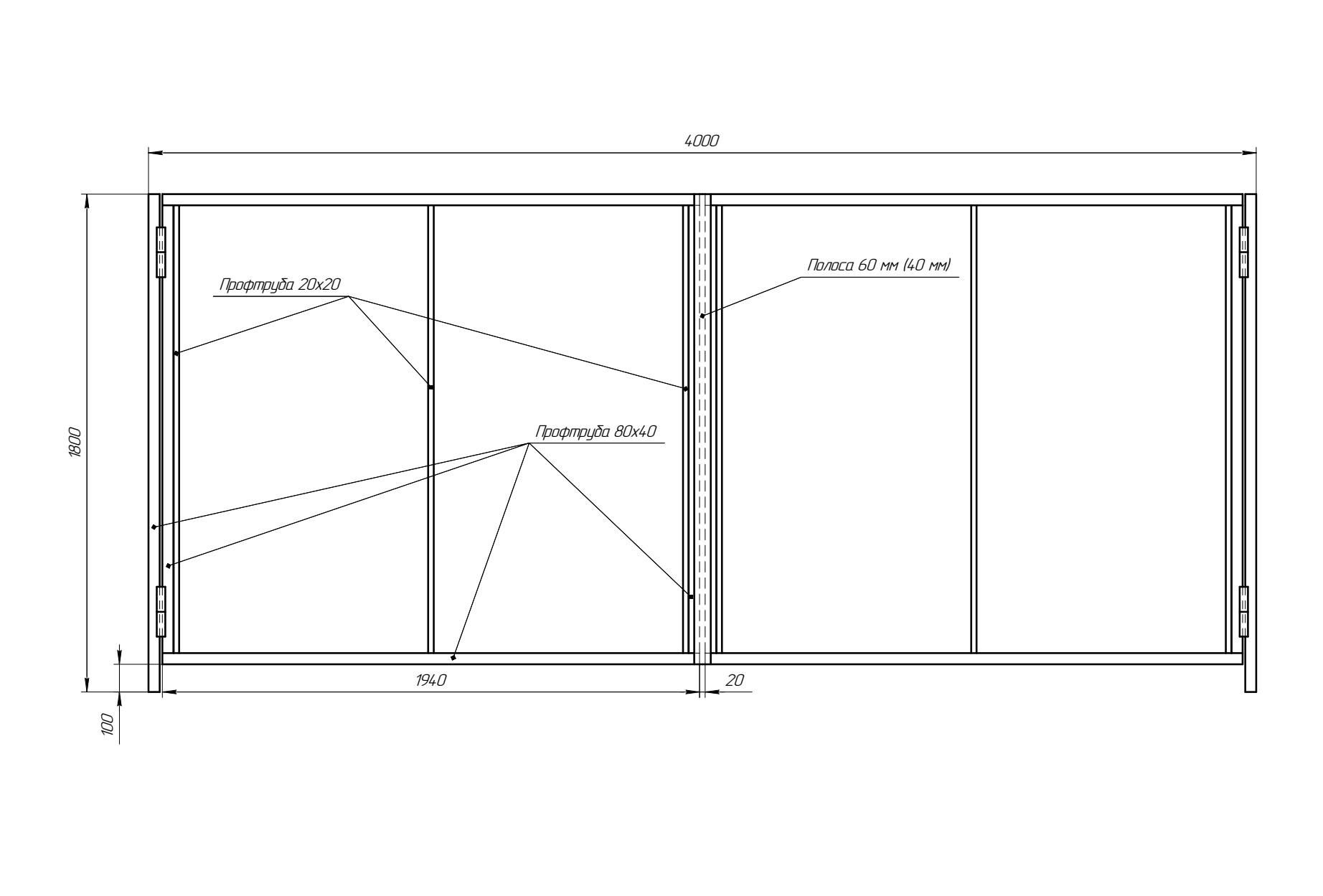

Ворота распашные из профнастила своими руками чертежи. Процесс изготовления ворот из профнастила своими руками

из профнастила по праву считаются самыми популярными, благодаря своим преимуществам среди аналогов, одно из которых – их можно изготовить своими руками.

Достоинства и виды ограждений из профнастила

Самостоятельно изготовить ворота можно из различных материалов, их выбор будет зависеть от суммы предполагаемых расходов, выбранного дизайна и мастерства хозяина участка. Многие из владельцев загородных строений при этом отдают свое предпочтение профиллированному листу, и это неудивительно, ведь выполненные из профнастила не только забор, но и ворота, обладают многими достоинствами:

• экономичность;
• прочность и долговечность;
• простота в изготовлении;
• легкость;
• большое разнообразие декора.

По способу открытия ворота из профиля разделяются на распашные и откатные. Каждый из данных видов имеет свои преимущества, а также и недостатки в использовании.

Распашные ворота

Данная разновидность ворот из профнастила наиболее проста для самостоятельной установки. Распашная конструкция представляет собой две стойки, на которые фиксируются створки, обшитые металлическим профилем. Готовые ворота должны двигаться плавно, безо всяких препятствий в ходе использования.

Распашные створки можно сделать таким образом, чтобы они открывались вручную либо в автоматическом режиме. При этом электропривод встраивается в данный вид ограждения в основном на промышленных территориях, где идет активное движение транспортных средств.

Распашные ворота доступны и просты в установке, однако, у них имеется и существенный недостаток – необходимо наличие свободного пространства, чтобы полностью открыть створки.

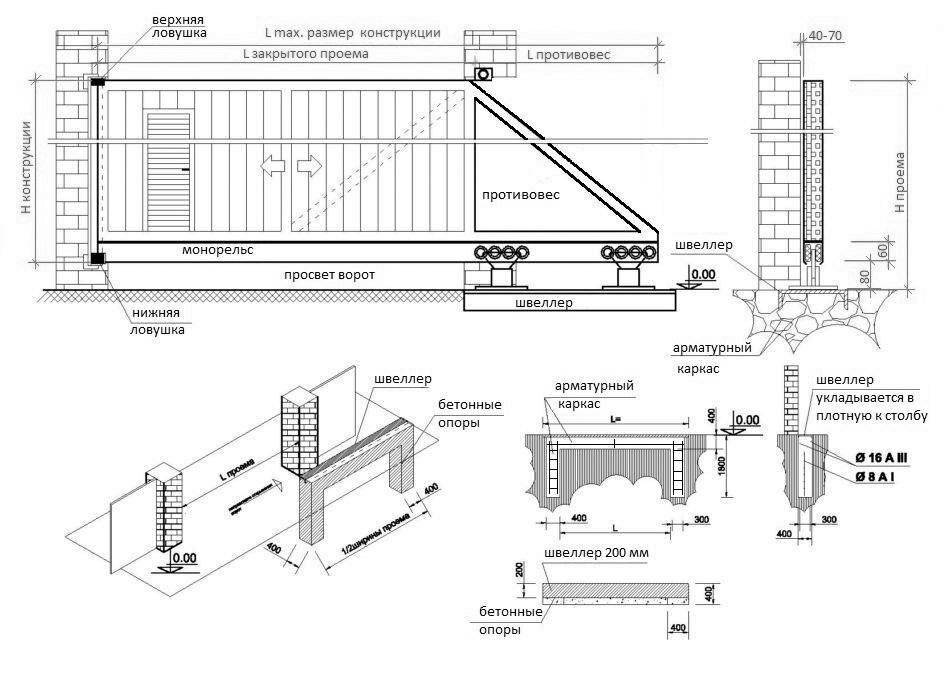

Откатные ворота

Самыми удобными в использовании считаются, так как более функциональны.

Для справки! Их конструкция делается таким образом, что створки отъезжают в сторону при открытии, что позволяет экономить пространство.

Кроме того, после установки такого ограждения у владельца территории будет отсутствовать необходимость расчищать место от снега для открытия створок в зимний период года. Однако, несмотря на существенные достоинства, которыми характеризуются откатные ворота перед распашными, у них имеются и недостатки:

• установка обойдется дороже;
• закладка фундамента должна происходить по более сложной схеме;
• требуется приобретение специальных комплектующих материалов.

Такое ограждение в основном оборудовано автоматикой, вручную открывать и закрывать данную разновидность ворот крайне неудобно.

Как выбрать подходящий профиллированный лист?

Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.

Профнастил с-18.

Профнастил НС35.

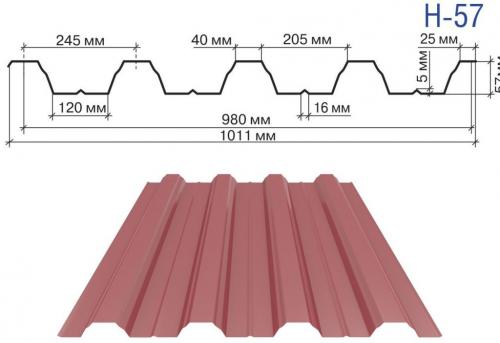

Профнастил Н-57 полиэстер 0,5 мм.

От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:

1. «С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
2. «НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
3. «Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.

Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.

Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Монтаж

Монтаж створок на короб допускает лишь после полного застывания бетона. Максимальный набор его прочности наступает на 28 сутки после замешивания строительного раствора.

Для начала следует произвести пробный монтаж. На этом этапе следует убедиться в ровности и прочности конструкции, а также в качестве закрывания и открывания створок – они должны легко открываться и не издавать посторонних звуков, дверной проём должен полностью перекрываться створками.

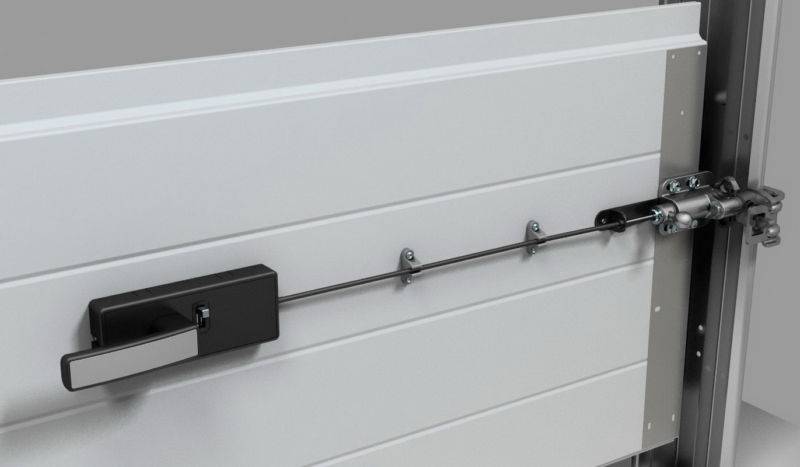

Установка затворов

Установка затворных механизмов особого труда не представляет.

В качестве замка для ворот подойдёт навесные или врезные запорные устройства.

Следует учесть, что замок будет подвержен влиянию низких температур в зимний период. Цилиндровые механизмы в таких условиях проявляют себя особенно плохо, поэтому от их приобретения следует воздержаться.

Самым лучшим вариантом будет установка замка с сувальдным механизмом.

Автоматизация

Установка автоматических систем управления гаражными дверьми не является обязательной и производится только по желанию владельца.

Основным узлом автоматики открывания и закрывания ворот является электрический привод. Его мощность должна быть актуальной усилию, необходимому для приведения ворот в движение. Выполнение этого условия прямо влияет на срок службы управляющей системы. Запас по мощности должен быть не менее 30%.

Воротный привод представляет собой рычаг, контролируемый электрическим двигателем через редуктор. Кроме основных компонентов система включает в себя:

• сигнальные устройства;
• фотоэлемент;
• блок управления;
• замок.

По принципу работы приводные механизмы бывают:

• линейными;
• гидравлическими;
• электромеханическими;
• рычажными.

Наиболее распространены линейные приводные механизмы в связи с доступной ценой и простотой монтажа. Такие устройства имеют наибольший срок службы.

Линейный механизм позволяет производить как наружное, так и внутреннее открытие двери.

Утепление ворот

Утепление гаража снижает тепловые потери помещения до 60%. Утепление производится с внутренней стороны. Наиболее популярными теплоизоляторами являются: пеноплекс, минеральная и стеклянная вата.

Перед тем как установить теплоизоляторы необходимо выполнить обрешётку створок. Делается это с помощью деревянных брусьев. Листы утеплителя укладываются равномерно, сверху вниз, так, чтобы между ними не образовывалось зазоров.

После того как утеплитель уложен, поверхность створок необходимо обшить декоративным покрытием. Для этого хорошо подойдёт вагонка или фанера. Все оставшиеся щели следует изолироваться с помощью монтажной пены.

Толщина утеплителя выбирается исходя из географического расположения объекта. Если гараж находится в северных регионах страны, следует использовать утеплитель толщиной до 15 см, а для южных регионов будет достаточно 5 см.

Финишная отделка

Для защиты материала ворот от коррозии, продления срока их службы и придания им привлекательного внешнего вида, ворота следует покрасить.

Перед покраской ворота необходимо очистить от загрязнений и обезжирить. Когда обезжириватель испарится, поверхность ворот следует покрыть 1-2 слоем грунтовки, а когда она высохнет – окрасить их.

Окрашивание можно производить с помощью кисточки, валика или краскопульта.

Грамотно изготовленные ворота не только защитят гараж и автотранспортное средство от несанкционированного доступа, но также предотвратят потерю тепла из помещения, что позволит производить обслуживание автотранспортного средства в комфортных условиях.

Самостоятельное изготовление распашных ворот и их монтаж особых сложностей не представляют, что позволит сэкономить немало финансовых средств и получить удовольствие от самолично проделанной работы.

Установка секционных ворот

В большинстве случаев, принцип установки секционных ворот для различных их моделей и видов одинаков. В комплект секционных ворот уже входят все необходимые крепёжные детали, сэндвич-панели и другие элементы, которые позволяют установить ворота своими руками.

Однако прежде чем установить самостоятельно секционные ворота после приобретения, следует всё-таки проверить их комплектацию, чтобы все работы были выполнены правильно. Итак, в комплекте к секционным воротам для их установки должны находиться:

1.  Крепёжные элементы с маркировками L — левой стороны ворот и R — правой стороны;
2.  Сэндвич-панели;
3.  Вертикальные и горизонтальные направляющие;
4.  Изгибы;
5.  Боковые уплотнители;
6.  Пружина на растяжение-сжатие;
7.  S-профиль с верхним ригелем;
8.  Верхняя уплотнительная резина;
9.  Коробка комплектации;
10.  Ручка и комплект метизов.

Процесс монтажа секционных ворот своими руками

Итак, после того как комплектация секционных ворот проверена, можно приступать к их монтажу своими руками. Подъёмные автоматические ворота устанавливаются по следующему принципу:

1.  Сначала производится замер проёма, в который будут устанавливаться ворота;
2.  Далее происходит фиксация вертикальных направляющих к боковым сторонам проёма;
3.  Затем выполняется установка горизонтальных направляющих и их крепление к потолку;
4.  Проверяется диагональ направляющих на ровность;
5.  Происходит сборка и установка сэндвич-панелей для ворот.

Первое с чего нужно начать, так это с замера проёма, куда будут установлены новые секционные ворота. Замер рекомендуется производить в нескольких точках, а за оптимальный размер брать самое максимальное значение.

Обязательно следует проверить боковые стороны проёма строительным уровнем на вертикальность, чтобы учитывать корректировку направляющих в момент их монтажа.

Далее собирается конструкция рамки ворот. Для фиксации её верхней части используются ригеля, а для соединения нижней части напротив S-профиль, который прикручивается к вертикальным направляющим посредством метизных изделий.

Собранную рамочную конструкцию предварительно крепят к боковым стенкам проёма. В зависимости от материалов, из которых изготовлен проём, фиксация может производиться как анкерными болтами, так и саморезами по дереву. Только после того как вся рамочная конструкция выровнена по строительному уровню, можно окончательно затягивать крепежные элементы.

Следующим этапом является сборка и установка горизонтальных направляющих. Их установка происходит поочерёдно в изгибы с одной и с другой стороны вертикальных направляющих. Для фиксации горизонтальных направляющих используются всё те же болтовые соединения из комплектации секционных ворот.

После этого, необходимо открутить S-профиль расположенный снизу, от вертикальных направляющих и прикрутить его к торцам горизонтальных направляющих. Как только эта часть работ будет успешно проделана, можно фиксировать горизонтальные направляющие к потолку помещения посредством специальных монтажных планок и уголков.

Очень важно следить за тем, чтобы горизонтальные направляющие были бы установлены и выровнены строго по уровню. Для проверки можно также дополнительно промерить и диагонали. Допускается отклонения диагоналей не более чем на 5 мм

Допускается отклонения диагоналей не более чем на 5 мм

Допускается отклонения диагоналей не более чем на 5 мм.

На заключительном этапе монтажа секционных ворот своими руками, производится фиксации роликодержателей к сэндвич-панелям и установка полотна в вертикальные направляющие

Здесь важно использовать роликодержатели только для какой-то конкретной стороны ворот

Как было сказано выше, левые роликодержатели имеют пометку L, а правые напротив, обозначены буквой R.
