Способы и технология порошковой покраски металла

Подготовка поверхности

Для порошковой покраски своими руками одним из важных и трудоёмких этапов является подготовка поверхности. Основные этапы:

1. Очистка изделий от загрязнений.
2. Выполнение обезжиривания и фосфатирования.
3. Обеспечение защиты от появления ржавчины.

На видео: порошковая краска.

Технология подготовки поверхности будет рассмотрена на конкретном примере: нанесение суппортов и обновление дисков порошковой краской. Перед тем как нанести порошковую краску, суппорты или диски должны быть очищены от следующих видов загрязнений:

• органические остатки, то есть, смазочные материалы, смазки антикоррозийного направления и прочее;
• грязь неорганическая (ржавчина, окалины или нагары);
• комбинированные загрязнения.

В зависимости от типа грязи и степени загрязнения, применяют следующие типы очистки:

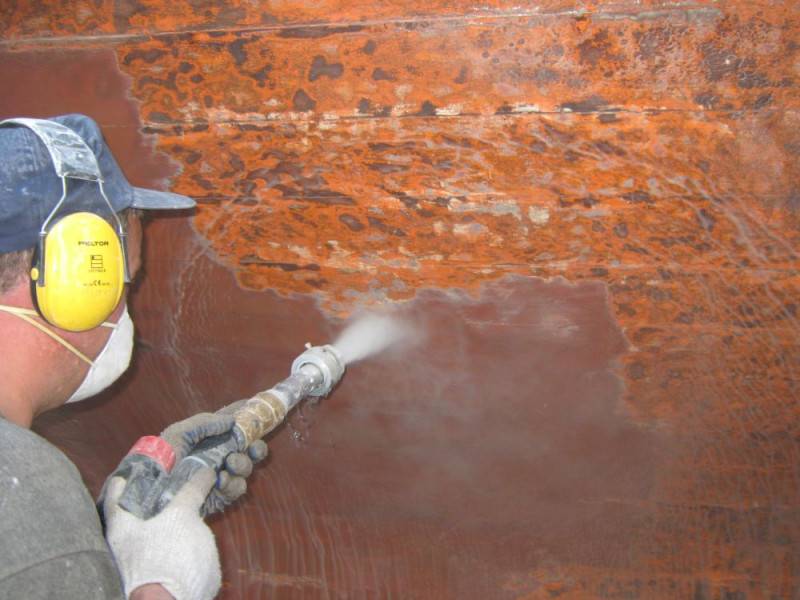

Механическая или абразивная. При её реализации используют такие инструменты: щётка с металлической щетиной или наждачная бумага.

Химическая очистка. Название говорит само за себя. При её выполнении изделия погружают в специальный химический раствор или обрызгивают им и очищают с помощью щёток и тряпки.

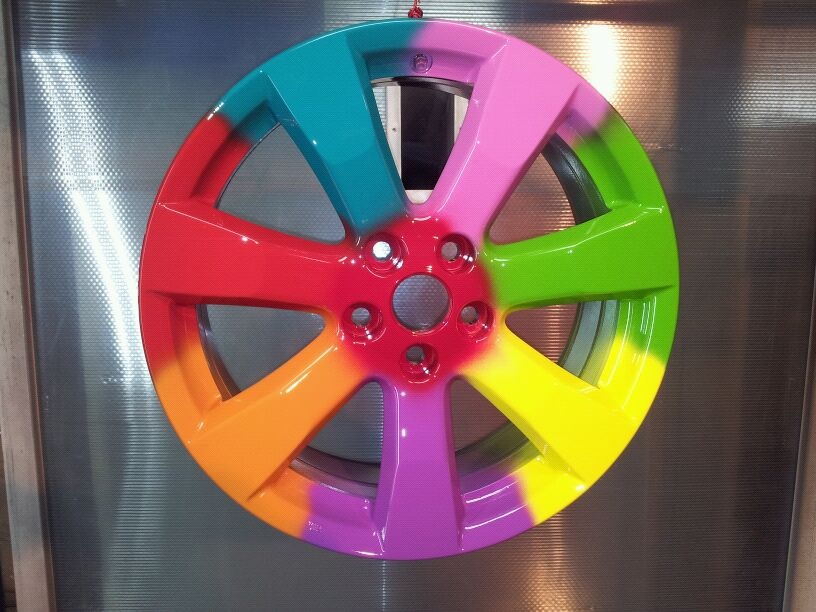

Этапы покраски колесных дисков

Технология покраски состоит из четырех основных этапов.

1. Предварительная подготовка поверхности. Деталь следует тщательно очистить от старой краски, ржавчины и всевозможных загрязнений. Делать это можно с помощью электродрели, инструментов или пескоструйного аппарата. Для основательной очистки применяются также кислотные и щелочные составы.
2. Покраска колесных дисков. Работу следует выполнять в специальном костюме и защитной маске. Краска равномерно распыляется с помощью электростатического пульверизатора на диск.
3. Обжигание в печи. В специально предназначенной камере изделие прогревается при температуре около 200 градусов (см. фото). При необходимости диски покрывают вторым слоем, а остывание в камере длится до 8 часов.
4. На образовавшееся после нагревания покрытие дисков можно нанести лак, который будет выполнять защитную функцию покрытия.

Пошаговая схема работы

Стоит отметить, что рассматриваться будет технология порошковой покраски металла в самом простом варианте. То есть работать будем исходя из того, что у нас в наличии имеется «кустарная» покрасочная камера, а также самые простые и недорогие приспособления для реализации этого дела.

В качестве наглядного примера будем рассматривать самое обычное изделие – простой кусок металла.

Начнем.

Предварительная обработка поверхности

С заготовкой нужно сделать вот что:

1. Очищаем всю поверхность металла от пыли и грязи с помощью обыкновенной мокрой тряпочки.
2. Далее берем наждачную бумагу или же специальные металлические щетки и зачищаем ими все участки, на которых имеются признаки коррозии.
3. Теперь нужно увеличить уровень адгезии плоскости – для этого просто напросто обезжириваем ее любым доступным растворителем.

Обезжиривание металла

1. После того, плоскость очищена и обезжирена, нужно ее прогрунтовать. Для этого на изделие наносится так называемый конверсионный подслой краски. Как правило, для этого применяется краска на основе неорганических веществ. (См. также статью Грунтовка под шпаклевку: особенности.) Что это дает? Благодаря такому грунтовочному слою уменьшается риск попадания влаги и воздуха под высохшую порошковую краску. Это возможно за счет того, что поверхность металла и порошкового покрытия сцепляется не напрямую, а через эту самую пленку из промежуточной краски. То есть сцепление всех слоев становится на порядок лучше, что в конечном итоге положительно влияет на срок службы итогового полимерного покрытия и соответственно всего изделия в целом.
2. И последний этап подготовительных работ – это нанесение своими руками сверху грунтовки, слоя, который состоит из соединений нитрата хрома и натрия. Это процесс называется пассивирование – он нужно для того, чтобы ржавчина не появилась на изделии в то время, пока деталь готовится к покраске.

Пример пассивированной детали

В общем-то, если все зачищено, обработано растворителями и прочими составами, то можно просушить заготовку в печи и приступать к следующему этапу.

Нанесение краски и формирование покрытия

Инструкция по покраске как раз достаточно простая.

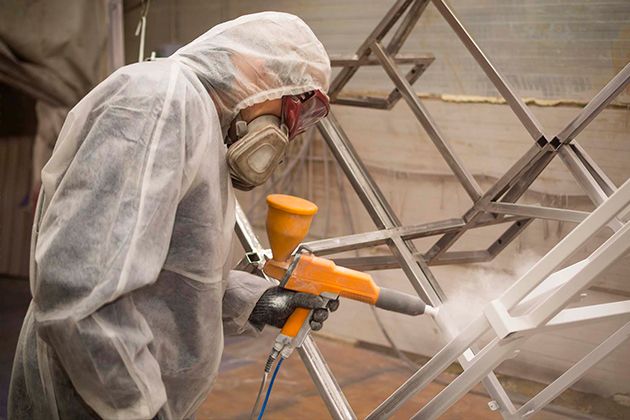

1. Изделие помещается в камеру напыления.
2. При необходимости заготовка фиксируется.
3. Берется пулевизатор и заготовка красится.

Кстати, имейте в виду, что если вы с помощью порошковой покраски планируете добиться стойкости детали к воспламенению, то, пожалуй, не имеет смысла применять данную технологию. Гораздо проще будет приобрести огнезащитные краски по металлу Полистил, Негорин и другие аналоги – и деньги сэкономите, и нужный эффект гарантированно получите.

Пример огнезащитной краски

После нанесения краски начинается процесс формирования твердого полимерного слоя. Подробнее об этом.

Запекание краски

Под этим термином подразумевается то, что окрашенное изделие помещается в специальную камеру, где заготовка на протяжении определенного времени подвергается воздействию высокой температуры.

В нашем случае деталь кладется в духовой шкаф – его можно изготовить самостоятельно и «запитать» от электричества, мазута или от другого горючего.

Во время «запекания» детали нужно соблюдать такие условия:

Важно придерживать рекомендаций, которые содержит инструкция конкретной краски. То есть это означает, что для получения качественного слоя должна соблюдаться определенная температура, на протяжении такого-то времени и т.п. Изделие должно прогреваться равномерно! Поэтому, если у вас жар идет от стенок «духовки», лучше поместить заготовку на чем-то вроде прутьев, чтобы она оказалась на равном расстоянии от всех стенок

Изделие должно прогреваться равномерно! Поэтому, если у вас жар идет от стенок «духовки», лучше поместить заготовку на чем-то вроде прутьев, чтобы она оказалась на равном расстоянии от всех стенок

Когда отведенное для прогрева детали время истекло, вынимаем ее из шкафа и оставляем на открытом воздухе для того чтобы она остыла.

Шкаф для термообработки окрашенных изделий

Тут плюс в том, что не требуется никакого закаливания металла – то есть фаза частого контраста холодного и горячего отсутствует. А это означает, что и цена проекта в целом снижается, и время экономится.

На этом все – по сути. Такая вот кустарная обработка изделия порошковым методом закончена. Как видите, в домашних условиях, у себя в гараже, наладить такой процесс вполне можно – было бы желание и определенная доля старания.

Подведем итоги нашего обзора.

Технология покраски металлоконструкций

Срок эксплуатации и привлекательность покрытия зависит не только от качества краски, но и от того, как покрасить металл. Имеют значение исходное состояние поверхности и способ нанесения состава – от этого зависит технология покраски металла и количество этапов обработки.

Основные способы покраски металла:

• Кистью (удобный способ для окрашивания небольших изделий сложной формы, например, для покраски металлической лестницы);
• Валиком (для больших ровных поверхностей);
• Окунанием в емкость (для мелких деталей);
• Распылением (покраска металлических изделий воздушным и безвоздушным распылением при помощи бытового и профессионального краскопульта);
• Полимеризацией при высокой температуре (возможно только в условиях производства с использованием порошковых красок).

Таким образом, решение, как красить металл, зависит от размера изделия, сложности его формы и доступности того или иного способа нанесения состава.

Покраска металлоконструкций включает несколько этапов: подготовка поверхности, шпатлевание, грунтование, нанесение покрытия. В зависимости от исходного состояния изделия, некоторые этапы можно опустить.

Подготовка изделия

Покраска металлических поверхностей всегда начинается с очищения и обезжиривания. Это необходимо для лучшего сцепления декоративного слоя с основанием. С базовой поверхности нужно удалить загрязнения, отслоения ржавчины и пыль при помощи щетки, наждачной бумаги и скребка. Обезжирить можно любым растворителем, например, уайт-спиритом. Подробнее о том, как делается очистка металла перед покраской, читайте в отдельной статье.

Шпатлевание

Если поверхность достаточно ровная, то этот этап можно опустить. При наличии сколов, вмятин – шпатлевание, или как часто говорят — шпаклевание, необходимо для выравнивания. Состав нужно наносить только на поврежденные участки. После отверждения поверхность необходимо зашлифовать до гладкости.

Грунтование

Покраска металла своими руками получится более качественной, если вы нанесете грунтовку. Она улучшает адгезию краски с основой. А при наличии антикоррозийной добавки  еще и защищает металл от воздействия влаги и кислорода.

Грунтующий состав легче наносить кистью, а на больших поверхностях валиком. Приступать к окрашиванию можно только после полного высыхания грунтовки. Производители красок рекомендуют использовать декоративное покрытие и грунтующий состав одной марки.

Покраска металлоизделий

Краску нужно нанести равномерно любым выбранным способом. Чаще всего требуется несколько слоев. К повторному окрашиванию можно приступать, когда первый слой перестанет мазаться, но еще будет липким. Каждый состав сохнет по-разному, примерное время всегда указано на упаковке. Быстросохнущая краска по металлу схватывается всего за несколько минут.

Итак, если вы выберете краску исходя из назначения, особенностей эксплуатации и наличия дополнительных свойств плюс подготовите поверхность перед окрашиванием, вы получите достойный и долгосрочный результат даже при выполнении работ самостоятельно.

https://youtube.com/watch?v=n9mlt1c5C2Q

Выбор краски

Какую краску выбрать – это один из основных вопросов, которым задается маляр в начале своей карьеры.

Существует 4 вида порошковой краски: полиэфирная, эпокси-полиэфирная, эпоксидная и полиуретановая.

Первая предназначена для наружного применения и окраски изделий, подвергающихся ультрафиолетовому излучению. Она выдерживает большие атмосферные нагрузки.

Эпокси-полиэфирной краской лучше всего окрашивать металлические изделия, которые будут находиться внутри помещения.

Эпоксидную краску стоит использовать для окраски материалов, подвергающихся воздействию химикатов и коррозионно-активных сред.

Полиуретановая краска применяется для защиты поверхности и придания ей определенной структуры.

Преимущества порошкового окрашивания

1. Минимальное количество отходов. Окрашивание на качественном оборудовании дает эффективность до 98%.

2. В лучшую сторону изменяются санитарно-гигиенические условия туда. Это экологически чистая технология, при которой даже в печи концентрация летучих веществ не доходит до предельно допустимых норм.

3. Не используются растворители, что дает меньшую усадку и практически отсутствие пор на поверхности изделия.
4. Более экономное использование материала при окрашивании. Порошковое покрытие затвердевает в течение получаса и дает возможность получить более толстое однослойное покрытие. Экономия также заключается в отсутствии необходимости содержать большие производственные площади для подсушивания изделия на воздухе. При транспортировке более твердое порошковое покрытие не повреждается, что дает возможность снизить затраты на упаковку.
5. Поверхность, окрашенная порошковой краской, устойчива к ультрафиолету, имеет электроизоляционные и антикоррозийные свойства.
6. Порошковая краска дает возможность создать палитру из более 5000 цветов.
7. Пониженная степень взрыво- и пожароопасности на производстве.

Порошковая окраска металлических изделий: технология процесса и основные этапы

Технологический процесс порошковой покраски разделяются на следующие этапы:

• подготовка окрашиваемой поверхности;
• нанесение краски в виде порошка;
• формирование жидкой плёнки при высокой температуре;
• химическое отверждение плёнкообразующего материала (при использовании термореактивных красок);
• окончательное формирование покрытия.

Подготовка поверхности

При подготовке окрашиваемой поверхности следует учитывать, что необходимо обеспечить не только смачиваемость с жидкой фазой плёнкообразователя, но и равномерное распределение порошковых материалов при напылении

Уделяется внимание как удалению всевозможных поверхностных загрязнений, так и обеспечению поверхности необходимой шероховатости. Дополнительно к механическим способам подготовки поверхности могут использоваться и химические, такие как обезжиривание, травление или фосфатирование

Нанесение порошковых материалов

Порошковая окраска металла осуществляется:

• электростатическим напылением;
• погружением во взвешенный слой электризованного порошка;
• газопламенным способом.

Благодаря своей простоте и универсальности, наибольшее применение получило нанесение краски электростатическим напылением. Для плоских поверхностей могут использоваться специальные магнитные щётки-валики по технологиям, используемыми в копировальной технике. Окунание в «кипящий слой» используется на автоматических линиях при конвейерном производстве однотипных изделий. Газопламенный способ из-за чрезмерной неравномерности слоя и свойств получаемого покрытия распространения не получил. Существующее плазменное напыление отличается применением низкотемпературной плазмы для нагрева частиц и использованием инертного газа; ограничивается использованием термостойких порошков при нанесении тонких покрытий на термостойкие материалы.

Удержание и равномерность распределения на поверхности металлических изделий порошковых материалов обеспечиваются за счет электростатических сил взаимодействия заряженных частиц краски и «электронейтральной» поверхности. Перед напылением частицы краски в пистолете получают электрический заряд:

• в поле коронарного заряда, создаваемого электродом;
• за счет трения о поверхность оборудования.

Заряд частиц, как правило, отрицательный, величина заряда должна соответствовать оптимальному диапазону, позволяющему удерживать частицы на поверхности до образования жидкой плёнки и не нарушающему технологию нанесения. Регулируется характеристиками электрода или скоростью движения частиц при трении о поверхность оборудования, площадью и материалом поверхности.

При электростатическом напылении покрытия одинаково качественно формируются на горизонтальных и вертикальных поверхностях. Нулевой заряд металлического изделия обеспечивается заземлением.

Формирование жидкой плёнки

Технология нанесения порошковой краски

Пленкообразование происходит при нагреве порошковых материалов до вязко-текучего состояния, при этом происходит:

• деформация и вязкое течение материала;
• удаление воздуха;
• смачивание жидким материалом поверхности подложки.

При производстве труб и металлического профиля используется нанесение порошка в «кипящем слое» на предварительно нагретые заготовки, процесс формирования жидкой плёнки происходит за счет аккумулированного тепла или дополнительного нагрева.

В случае использования термореактивных красок при высокотемпературной выдержке дополнительно происходит химическое отверждение жидкой плёнки за счет полимеризации или поликонденсации плёнкообразователей. Это удлиняет время высокотемпературной выдержки, повышает затраты и снижает производительность. Существуют составы на основе термореактивных смол, ускоренное отверждение плёнок которых происходит при ультрафиолетовом облучении.

Окончательное формирование покрытия

Итоговое формирование пленки происходит при охлаждении изделия. Условия могут отличаться как скоростью охлаждения, так и средой. Прочностные характеристики покрытия и силы адгезии, в зависимости от условий формирования, может изменяться на десятки процентов. При этом для разных видов полимеров практикуется ускоренное и замедленное охлаждение . Охлаждение покрытия в пластифицирующих полимерных средах может снизить внутренние напряжения покрытия до нуля.

В отличие от термореактивных, термопластичные краски позволяют легко устранять дефекты покрытия с использованием повторного «спекания».

Несмотря на сложность колеровки, некоторые производители предоставляют порошковые краски до 250-ти цветов по таблицам RAL.

Основные преимущества и недостатки порошковой покраски

Порошковая покраска хорошо защищает поверхность. Краска ложится плотным слоем, толщиной 35–250 мкм, количество пор меньше. Один слой заменяет 2–3 слоя обычной краски. Ровная прочная плёнка покрытия не царапается, не повреждается при транспортировке.

Особенности порошковой покраски

Технология производства работ позволяет собирать распылённую в воздухе краску для повторного использования. Потери красящего состава сведены к минимуму, составляют 1–4% общей массы. Процесс покраски металла несложный, нетрудоемкий, не требует большого количества работников. Эти факторы удешевляют стоимость нанесения на квадратный метр конструкции.

Коррозия металла, окрашенного таким способом, исключена. Металлические изделия не выцветают под солнечным светом, цвет, качество покрытия не меняется в любых погодных условиях. Разнообразная палитра имеет множество оттенков, воспроизводит сложные фактуры бронзы, гранита, серебра. Блеск варьируется от матового до глянца.

Порошковая краска поставляется производителем уже готовой к работе, растворитель не применяется. Детали под порошковую окраску не грунтуют.

К недостаткам порошковой покраски относятся:

Состав краски не колеруется и выбор идёт из готовой палитры оттенков

• состав не колеруется, выбор идёт из готовой палитры оттенков;
• невозможность нанесения вручную, только в цеховых условиях на специальном оборудовании;
• при дефекте в покраске металла исправить отдельный участок невозможно, деталь перекрашивается целиком;
• материал металлической детали должен выдерживать 200–250 градусов, что не всегда возможно;
• габариты деталей зависят от габаритов камеры полимеризации.

Недостатки порошкового окрашивания

1. Плавление порошка производится при температуре выше 150 0С, что не дает возможности окрашивать дерево и пластик.
2. Сложно нанести тонкий слой краски.
3. Оборудование для сухого окрашивания узконаправленное. В больших печах неэффективно окрашивать маленькие детали, а в небольшой печи нельзя окрасить поверхность большой площади.
4. Для каждого цвета необходимо использовать отдельный контейнер.
5. Сложно окрашивать предметы нестандартной формы или сборные конструкции.
6. Оснащение покрасочной линии требует больших вложений.
7. Если на поверхности появятся дефекты, локально устранить их не удастся, придется перекрашивать все изделие.
8. Нет возможности делать колеровку, использовать можно только заводские краски.

Методы работы с порошковой краской

Хотя порошковый метод окрашивания известен уже довольно долго, его техническое развитие началось сравнительно недавно. За это время появилось несколько способов проведения процесса.

1. Наиболее популярным и распространенным считается электростатическое распыление. Принцип заключается в том, что частички порошка приобретают электрический заряд, проходя через распылитель. При этом обрабатываемое покрытие остается электрически нейтральным. Именно эта разница создает электрическое поле, за счет которого порошок притягивается к поверхности и прочно удерживается. Это первая стадия покраски. Далее, обработанная деталь помещается в специальную печь, где происходит нагрев при температуре около 200 градусов. Недолговременное воздействие расплавляет верхний слой, и он надежно впитывается в основание. Электрический заряд постепенно исчезает. Схема нанесения цветного состава по электростатическому принципу
2. Более сложным считается способ, который подразумевает предварительный нагрев. То есть окрашиваемое металлоизделие разогревается до определенной температуры (показатель подбирается индивидуально). При помощи распылителя частички порошковой краски наносятся на основание и плавятся. Дальнейшие действия не всегда подразумевают повторный нагрев и зависят от типа наносимого покрытия. Предварительный прогрев хоть и дает хорошие результаты, но считается малорентабельным
3. Для третьего варианта используется преимущественно термопластичный порошок. В работе применяется специальный распылительный инструмент, который снабжается камерой с горящим пропаном. Предварительно нагретые частицы, ударяясь о поверхность, формируют прочный защитный слой. Хотя такая технология позволяет окрашивать разные материалы, ее распространение сравнительно невелико. Нагрев состава непосредственно в распыляющем пистолете требует применения термопластичных полимеров

Востребованность первого метода покраски объясняется тем, что такой вариант имеет большее технологическое развитие. С другими способами все сложнее: второй метод нуждается в тщательном подборе температуры, а третий появился сравнительно недавно.

Порошковая окраска металла: правила и рекомендации

Процесс подготовки металлических деталей к покраске

При покраске металлических изделий порошковой краской как на промышленных линиях, так и своими руками в домашних условиях, необходимо следовать таким рекомендациям:

1. Используйте порошковые материалы проверенных производителей.
2. Без правильного заземления металлического изделия нарушается электростатический механизм удержания и распределения порошковых материалов на поверхности. Поэтому необходимо следить за состоянием подвесных крючков, обеспечивающих заземление деталей. Следует предусмотреть технологическую операцию очистки крючков и контроль цепи заземления.
3. Напыление порошковых материалов необходимо производить минимально необходимым количеством воздуха. Чрезмерная подача воздуха приводит к:

• перерасходу краски;
• повышенному износу оборудования;
• нарушению технологии электризации частиц порошка;
• изменению гранулометрического состава краски;
• ухудшению видимости в окрасочной камере.

Качественное покрытие получают при использовании воздуха нужной кондиции

При этом следует уделять внимание не только отсутствию пыли, но и содержанию в воздухе влаги и масла. Необходимо использовать соответствующие фильтры до подачи воздушной смеси в оборудование

В качественном воздухе:

• размер твёрдых частиц не превышает 0,3 мкм;
• точка росы не превышает 4 °С (т.е. при 20 °С влажность не более 35%);
• содержание масла не более 0,1 промилле.

Оборудование для порошковой окраски

5. При повторном использовании порошковых материалов учитывается изменение исходного состава, прежде всего гранулометрического. Не следует превышать количество допускаемых добавок регенерированных материалов в исходные порошки. Тщательно гомогенизируйте смесь порошков перед использованием.
6. Не допускайте смешивания краски различных цветов и видов. При переходе на другую краску необходимо тщательно очистить всё оборудование. Желательно иметь для каждой используемой краски отдельные расходные бункера и шланги.
7. Без подготовки поверхности не получите качественного покрытия. При этом следует учитывать назначение и условия эксплуатации изделия. Раму велосипеда надо подготавливать несколько иначе, чем элементы офисного стола. Небрежная подготовка приводит к:

• поверхностным дефектам покрытия;
• отслоению краски;
• преждевременному разрушению покрытия в агрессивной среде.

8. Стоимость исходного порошка не определяет реальную экономичность покрытия. Следует учитывать:

• расход материалов на единицу площади поверхности;
• долговечность покрытия;
• устойчивость к воздействию вредных условий;
• внешний вид.

9. Учитывайте условия хранения порошковых материалов. Повышенная температура может снизить как технологические характеристики порошка, так и эксплуатационные свойства покрытия. Используемая тара должна быть водонепроницаема из-за высокой гигроскопичности материалов. Обычно рекомендуемая температура в складе не должна превышать 25…28 °С, влажность не более 50%.
10. Строго соблюдайте рекомендуемую технологию «спекания» порошка. Следует учитывать, что температура воздуха в рабочей зоне печи является косвенной характеристикой техпроцесса. Работа установки должна обеспечивать равномерный прогрев металла изделия до оптимальных температур. В зависимости от вида материала и массы изделия оптимальная температура воздуха и время выдержки могут меняться и отражаются в инструкции.
11. Своевременно выполняйте технические регламенты по поддержанию работоспособности оборудования участка. Профилактическое обслуживание, включая регулярную очистку, осмотр, ремонт и замену компонентов, является основой безупречной работы и получения качественной продукции. Используйте запасные части оригинальных производителей. Хорошо зарекомендовало себя оборудование компании TESLA.

Требуемые материалы и оборудование

Итак, дадим подробное описание технологии порошковой окраски металла. Для создания на нем прочного слоя напыления понадобятся:

• печь (камера) для полимеризации: ее можно изготовить самому или приобрести в специализированном магазине;
• пистолет-распылитель: так как стоит подобное устройство немало, его можно также собрать из преобразователя, часто используемого в зажигалках для газовых плит, блока питания и обычной пластиковой бутылки;
• естественно, сама краска.

Печи для сушки потребуется подключить к источнику напряжения, равному 25 кВт. В работе она будет выдавать 6 кВт, на разогреве чуть больше – 12 кВт. Для ее изготовления понадобится толстый листовой металл для корпуса, ТЭНы, вентилятор тангенциального типа, в котором воздушные массы будут перемещаться в одном направлении, а также любой негорючий теплоизолятор для обшивки.

Нагревательные элементы располагают параллельно друг другу на противоположных стенках печи. Основная часть вентилятора крепится вне камеры. Его наваривают таким образом, чтобы выход был узким, а вход достаточно широким. В сушильной печи также необходимо сделать отдельную камеру для напыления. Для обработки крупных деталей лучше предусмотреть тележки рельсового типа.

Виды порошковых красок (полимерных покрытий)

Важно! Для каждого изделия необходимо подбирать правильный вид, состав порошковой краски, чтобы изделия прожили длительное время. Многое зависит и от поверхности изделия, на которое наносится порошковая краска – если имеется дефект материала – под порошковой краской он может быть виден и в последствии краска может “слезть”

Перед нанесением порошковой краски любое изделие требуется очистить, при необходимости поправить, после чего его можно будет отдавать в малярный отдел на покраску. Также для некоторых видов краски требуется дополнительный верхний слой лака, чтобы зафиксировать цвет и придать прочность краске.

Порошковые краски (полимерные покрытия) делятся на два основных вида по критерию пленкообразовывающих свойств:
●   Термопластичные, само название говорит о том, что данные виды красок изготавливаются на основе пленкообразователя, обладающего термопластичностью. Термопластичность позволяет выполнять термическую обработку без химических изменений, поскольку частицы краски сплавляются между собой в единую консистенцию, после чего эта консистенция охлаждается, создавая пленку, которую можно растворить.
●   Термореактивные, краски в которых присутствует термореактивный преобразователь. Обрабатываемое покрытие создает защитную пленку при помощи сплавления частиц состава и последующей химической реакции. Данный вид покрытий не растворим и не плавок.

Для лучшего понимания можно рассмотреть конкретные виды и типы на практике. Порошковый состав без химической реакции:
●   Порошковая краска (полимерное покрытие) на поливинилбутирале. Данная краска является электроизоляционной, бензиностойкой и абразивостойкой. Такой вид краски применяться в качестве защитной или же декоративной, например, для внутренней обработки промышленных помещений.
●   Полимерная порошковая (полимерное покрытие) краска. Это краска образующая покрытие способное выдержать моющие бытовые средства, подходит как для внутренних, так и для наружных работ.
●   Порошковая краска (полимерное покрытие) на полиамиде. Довольно прочная и твердая краска, устойчивая к воздействию ацетона и истирания. Данная краска хорошо подходит для эстетического покрытия наружных и внутренних работ.
●   Порошковая краска (полимерное покрытие) с полиэлифином. Позволяет защитить материалы от коррозии, она также обладает идеальными электроизоляционными показателями. Данный вид краски хорошо подходит для обработки труб, проволоки, аккумуляторов, кронштейнов, тар и т.д. Основным минусов в этом случае является появление трещин и сопротивляемость к атмосферным воздействиям.
Порошковая краска (полимерное покрытие) с протекающей химической реакцией:
●   Эпоксидная. Если рассматривать ее сопротивления механическим воздействиям, то она безусловно стойкая к их воздействию, прочная. Эпоксидная краска также устойчива и к растворителю, ее адразивные (сцепление с поверхностью) показатели выше средних. Эпоксидное покрытие подвержено попаданию прямых солнечных лужей и попаданию ультрафиолета, при попадании солнечных лучей ее пигмент может пожелтеть, а при воздействии ультрафиолета лицевой слой разрушается, за счет чего появляются мелкие трещинки.
●   Эпоксидно-полиэфирная краска. В отличии от эпоксидной, менее подвержена воздействию ультрафиолета, к тому же отлично переносит высокую температуру.
●   Полиэфирный состав. Данный вид материала хорошо подходит для наружных работ, имеет высокое сопротивление к природным факторам, иными словами не разрушается и не меняет пигмент.
●   На основе полиуретана. Данное покрытие оставляет характерный для этого вида материала отблеск. Зачастую покрытия на основе полиуретана используются для деталей, которые могут быть подвержены большему износу и трению во время эксплуатации. Крайне стойкая к атмосферным явлениям, влаге и топливным составам, а также не разрушается при попадании бытовых растворителей и минеральных масел.

Покраска порошком других материалов

Порошковая покраска плит МДФ в условиях гаража затруднительна, однако технологии идут вперёд и сегодня применяются низкотемпературные порошки. Подготовка и окрашивание алюминия с помощью порошка ничем не отличаются от вышеприведённых, правда, использовать для этого электричество необязательно. В заводских условиях алюминиевые профили обрабатывают химическими составами и равномерно наносят на них порошок, после чего отправляют в термокамеру.

При выборе красящего вещества для порошковой покраски следует учитывать, что сами порошки бывают термореактивными и термопластичными. Без химических превращений способны образовывать правильную поверхность только первые, а вторые требуют дополнительных операций, но не плавятся под действием температуры и образуют прочную поверхность. Правильное окрашивание возможно, только если порошок обладает хорошей сыпучестью и высокой насыпной плотностью.

Итог

Порошковое окрашивание — это наиболее экономичный, быстрый и экологичный способ получения надежной защитной поверхности на металле. Срок службы изделия значительно увеличивается, а декоративное покрытие может быть разнообразным не только по цвету, но и по структуре.

Сложности технологии заключаются в строгом соблюдении всех этапов. Для этого необходимо наличие специальной производственной линии. Проблемы могут возникнуть при:

• окрашивании крупногабаритных предметов;
• изделий сложной формы;
• конструкций из смешанных материалов.

Перед другими типами окрашивания сухой способ имеет бесспорные преимущества:

• безотходность;
• разнообразие красок по стоимости и свойствам;
• высокие физико-механические показатели окрашенной металлической поверхности.

По этим причинам порошковое окрашивание стало одним из самых популярных современных методов защиты металла от повреждений.
