4 плюса водоснабжения частного дома из колодца

Установка системы очистки воды

Чтобы правильно выбрать водоочистную систему, нужно сдать воду со скважины в дом на анализ в лабораторию. После проведенного исследования можно узнать, какие примеси и минеральные соли содержатся в воде и в каком количестве. На основании этих результатов можно выбирать фильтрующие элементы. Между системой очистки и гидроаккумулятором нужно выдержать расстояние около 1 метра.

Вода должна уходить в двух направлениях: первый трубопровод – холодное водоснабжение, второй – система горячего водоснабжения. На входе холодной воды устанавливают запорную арматуру.

При правильном решении проблемы, как провести воду со скважины в дом, готовая система водоснабжения в доме должна обеспечивать бесперебойную подачу холодной и горячей водой в каждую точку водоразбора.

Обустройство скважины на воду своими руками – пошаговое руководство, важные нюансы

Как найти воду на участке для колодца

Прежде чем установить водопровод в частном доме из колодца, необходимо найти место, где проходит водоносная жила. Есть несколько способов, чтобы определить данное место, вот они:

• воспользоваться помощью специалистов, которые проведут геологические изыскания;
• узнать у соседей;
• старый метод – наблюдение за росой. В местах большого скопления росы воды проходит максимально близко к поверхности;
• проверку можно произвести с помощью предварительного бурения скважин;
• применить метод биолокации. При этом используются электроды или металлическая проволока в форме буквы «Г». Необходимо удерживать длинные части, а короткие должны свободно вращаться. Где они соединятся, там располагается источник.

Специальные приспособления помогут быстро отыскать нужное место

Водоносный канал рекомендуется искать в период с июня по сентябрь. Также есть и определенное время для поисков – это 6 утра, с 16 до 17, с 20 до 21 часа и с 00 до 01 часа ночи.

Допустимые схемы подачи воды

Принципиальная схема водоснабжения частного дома из колодца может иметь модификации, определяемые следующим выбором владельца:

• используется погружной насос или поверхностный;
• прокладка водовода выполнена с заглублением в грунт или на поверхности.

Влияние выбора и установки насоса

Выбор поверхностного насоса является более предпочтительным, если оценивать вопрос с точки зрения текущего ремонта и обслуживания агрегата, который значительно удобнее проводить в отапливаемом помещении подвала, чем каждый раз доставать его из колодца. Водоснабжение частного дома из колодца посредством поверхностного вакуум-насоса ограничено глубиной всасывания, предельное значение которой составляет 9 метров. При большем расстоянии от уровня всасывающего трубопровода до заборного конца гибкого водовода, спущенного в колодец, требуется поверхностный насос с выносным эжектором или погружная модель агрегата.

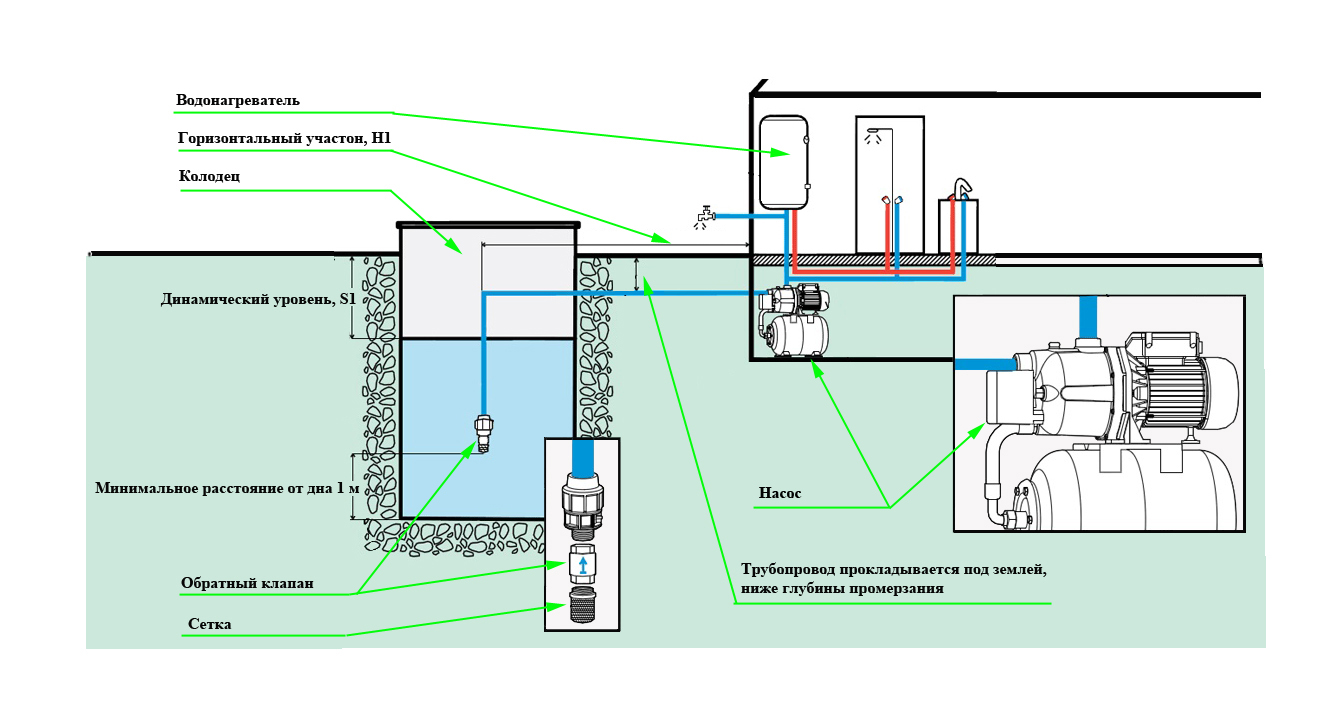

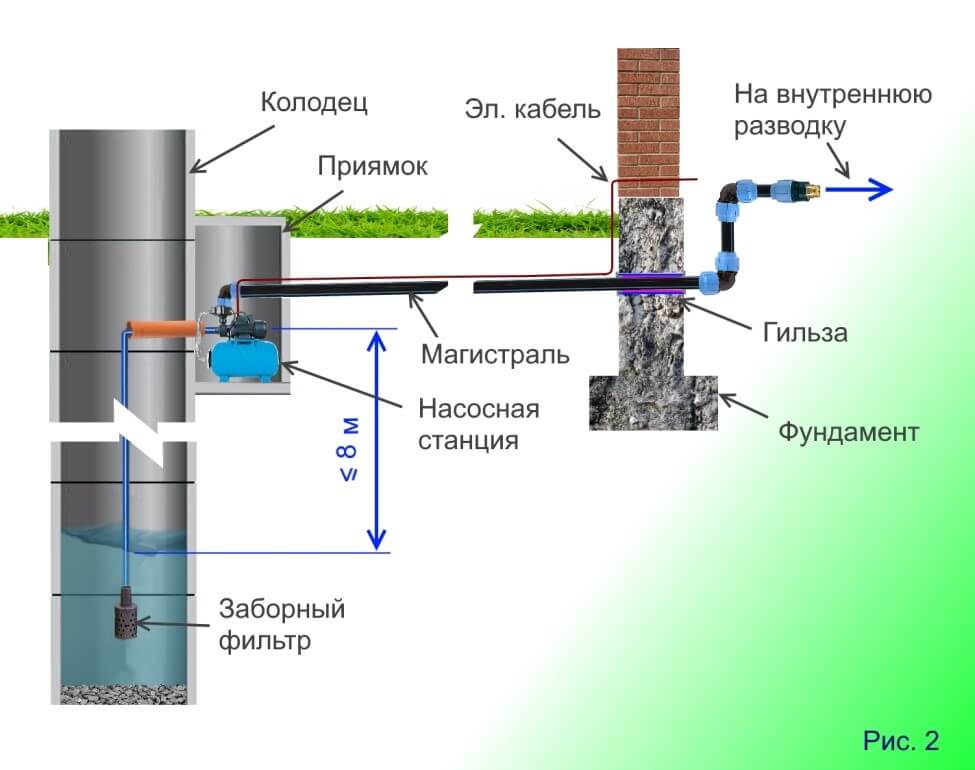

Система водоснабжения с поверхностным насосом

Глубина всасывания насоса зависит от способа прокладки водовода, принятого для водоснабжения от колодца, и является пропорциональной глубине траншеи для укладки водопровода и отметке установки поверхностного агрегата. То есть, если уровень пола подвала частного дома, в котором производится размещение вакуум-насоса и сопутствующего оборудования, находится на два метра ниже отметки грунта, то проложив водопровод и выполнив врезку в укрепление шахты колодца в горизонте со всасывающим патрубком, можно достать воду с глубины до 11 метров вместо 9.

По своим характеристикам водоснабжение загородного дома из колодца, выполненное на глубине, совпадающей с уровнем подвального помещения, оправдано еще и тем, что водовод будет находиться ниже отметки замерзания почвы, а значит не потребуется его теплоизоляция и обогрев для предотвращения застывания воды в зимнее время. Для наиболее холодных регионов России глубина замораживания почвы достигает 2 метров, поэтому выполнив траншею немного глубже, что будет соответствовать уровню пола подвала, который может достигать высоты до 2,5 метров, хозяин частного владения гарантированно предотвратит замерзание воды в трубах.

Определение уровня прокладки трубы

Сложнее выбрать, как будет прокладываться трубопровод для водоснабжения частного дома из колодца, когда подвал отсутствует и уровень подсобного помещения для установки насоса соответствует отметке грунта. Здесь возможны два выбора, каждый из которых имеет собственные плюсы и минусы.

Водоснабжение частного дома из колодца, проложенное своими руками по поверхности земли имеет следующие характеристики.

Достоинства:

• избавляет владельца участка от необходимости копки траншеи;
• позволяет выполнить ввод в дом на уровне приемной трубы насоса, сократив чисто отводов;
• обеспечивает визуальный контроль состояния водовода, поэтому допустимы разъемные соединения;
• врезка в кольцо, выполненная на поверхности избавляет от забот о герметичности места ввода трубы в колодец.

Недостатки:

• потребуется обустройство бетонных опор;
• водопровод выступает над поверхностью земли, препятствует проезду и затрудняет проход;
• нужна укладка греющего кабеля на поверхность водопровода, а также его двухслойная теплоизоляция и покрытие оцинкованной жестью;
• прекращение электроснабжения приведет к замерзанию трубы, желателен резервный генератор.

Водоснабжение из колодца выполненное ниже уровня промерзания грунта для данного региона характеризуется следующими особенностями:

Преимущества:

• вода в трубе, проложенной в траншее не замерзнет без обогрева и изоляции;
• уменьшенное электропотребление.

Слабые стороны:

• электрообогрев и теплоизоляция все равно нужны, но только на вертикальном участке, перед вводом в дом на уровне всасывающего патрубка насоса;
• недопустимы разъёмные соединения водовода, уложенного в траншею, так как их осмотр невозможно провести;
• потребуются земляные работы для обустройства траншеи и откопки колодезных колец;
• увеличивается число местных сопротивлений из-за дополнительных отводов на подъеме и вводе в дом;
• врезка в колодезную стенку должно быть тщательно герметизировано.

Элементы системы подачи воды

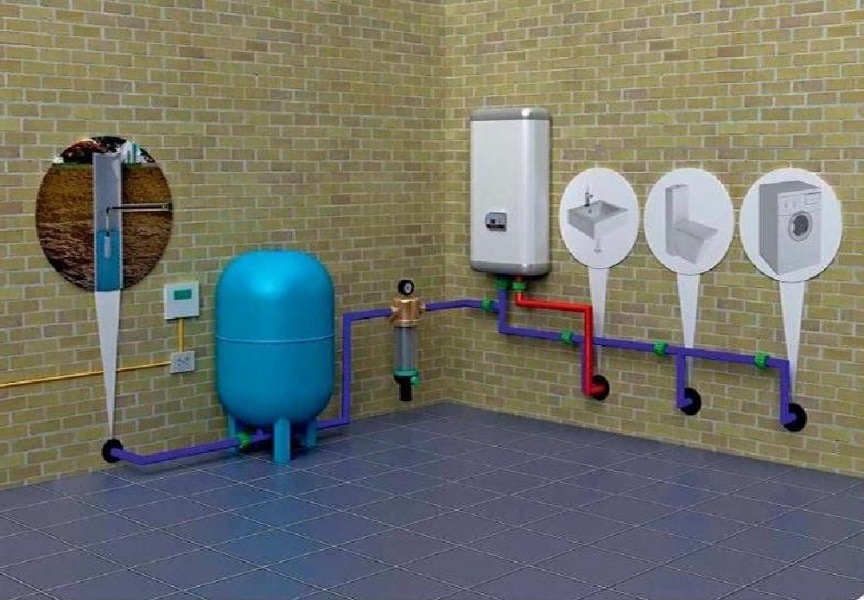

Чтобы организовать автоматическое водоснабжение частного дома из колодца при помощи поверхностного насоса, не способного, как и любой другой центробежный агрегат работать при отсутствии перекачиваемой жидкости, требуется большое число составляющих. Состав оборудования и элементов управления при такой схеме определится следующим образом:

1. Узел забора воды из колодца, состоящий из фильтрующего элемента и обратного клапана, не позволяющего водоводу опорожняться при остановке насоса, что избавляет от необходимости заполнения контура перед каждым пуском.
2. Сливной кран, предназначенный для опорожнения водопровода и гидроаккумулятора, устанавливаемый между ним и обратным клапаном и управляемый посредством ручной тяги, либо подачи электричества при использовании нормально-закрытого электромагнитного клапана.
3. Фильтр грубой очистки, предназначенный для удаления на сетчатом элементе механических примесей, в виде песка, мусора и других загрязнений в воде, который устанавливается после ввода трубы в помещение. С обеих сторон устройства следует установить арматуру, чтобы отсекать участок для чистки сетки, а также манометры, позволяющие по перепаду давления судить о степени загрязнения фильтра.
4. Насос поверхностный самовсасывающий, на приемном или нагнетательном трубопроводе которого устанавливается датчик сухого хода, останавливающий агрегат при отсутствии протока жидкости.
5. Гидроаккумулятор, предназначенный для хранения запаса воды, расходуемого при отсутствии электроэнергии, компенсирования гидроударов и поддержания постоянного давления воды в системе. Установка производится через тройник после датчика сухого хода или на нагнетании насоса.
6. Чтобы водоснабжение дачи из колодца выполненное своими руками было автоматическим, после мембранного бака устанавливается реле давления, управляющее включением насоса при снижении давления ниже установленного значения. Для визуального контроля давления, перед реле устанавливается манометр.

Перед краном с питьевой водой или электрическим водонагревателем потребуется дополнительная установка комплекта фильтров для тонкой очистки воды, которая может быть выполнена комплексно. Удаление солей жесткости, микроорганизмов и бактерий из всего потока подаваемой воды требует крупногабаритной системы фильтрации и существенных дополнительных затрат, поэтому при водоснабжении дачи из питьевого колодца используется крайне редко.

Если вода необходима для полива или иных технических целей, то для этого делается врезка на нагнетании насоса.

Детальная схема размещения точек водоразбора определяется индивидуальными потребностями и должна быть спроектирована до того, как будет подбираться насос, так как максимальный напор и расходные характеристики следует определять исходя из конкретных данных о планируемом потреблении.

Полный набор перечисленных элементов необходим для полностью автоматизированной системы водоснабжения, и может быть сокращен владельцем, что приведет к потребности в ручном выполнении операций по пуску/останову насосу и контролю параметров.

Летний водопровод из колодца

Различают надземные и подземные варианты летнего водопровода. В первом варианте предусмотрено использование одного или нескольких шлангов (из резины или силикона), соединенных через переходники для обеспечения заданной длины. Более надежным вариантом выступает резиновый контур с капроновой нитью для повышения прочности.

Надземную водопроводную магистраль разбирают на зиму, в противном случае она замерзнет, растрескается. Подземный вариант прокладывают в грунте аналогично зимнему варианту, а на поверхность выводят краны. При размещении шланга на небольшой глубине, с наклоном в 2 гр. в сторону слива, на конце трубы размещают сливной вентиль, обеспечивающий выпуск воды в почву.

Схемы внешней системы водоснабжения представлены двумя вариантами:

1. Временный. Размещенный на поверхности с использованием невысоких стоек или на небольшой глубине трубопровод. Для сооружения системы используют гибкие шланги с защелками или ПВХ трубы с фитингами, угловыми муфтами, кранами. Положительные характеристики включают простоту сборки, скорость и низкую стоимость работ. К минусам относят риск в повреждении и хищении, неудобство перемещения по участку элементов.

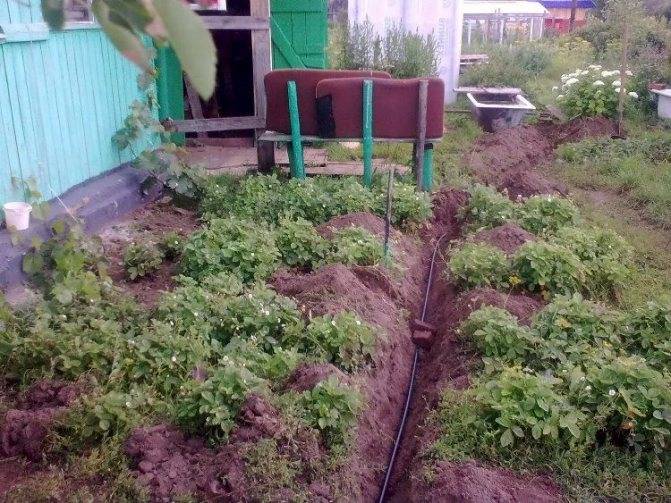

2. Стационарный. Укладка производится в мелкой траншее на глубине 0,3 — 0,8 м. Для обустройства используют трубы ПН, стыкуемые с помощью сварки или отрезки ПНД с фитингами для соединения. К плюсам относят надежность, комфорт на участке, защищенность от хищения. Исключена необходимость в ежегодной сборке. К негативным сторонам относят финансовые и трудовые затраты.

Глубина закладки определяется критериями использования земельного надела:

• 0,3 — 0,4 м для водоносной линии, размещенной под газонами или вдоль дачных дорожек;
• 0,7 — 0,8 м для магистрали, проложенной под грядками, исключая повреждение труб лопатой.

При неглубокой закладке водопровод закрывают сверху согнутым «домиком» листовым металлом.

Выбор насоса в зависимости от уровня воды и скорости заполнения колодца

В большинстве колодцев уровень воды постоянно колеблется, он зависит от погодных условий и от времени года. В разных колодцах бывает и разная скорость наполнения его водой, на которую влияет уровень грунтовых вод, состав грунта, наличие подземных ключей.

Эти факторы редко учитываются при покупке насоса, хотя они тоже важны. Если уровень воды низкий или постоянно колеблется, то лучше устанавливать поверхностный аппарат.

Если уровень воды высокий, то лучше выбрать погружной аппарат. Поверхностный не сможет справиться, так как его деятельность ограничена 7-9 метрами глубины. При большой скорости заполнения колодца водой лучше подойдет глубинный насос, так как он быстрее реагирует на изменение уровня воды.

На что надо обратить внимание при выборе водяного насоса

Выбирая оборудование, надо обратить внимание на следующее:

• из какого материала выполнен корпус и колеса: лучшим вариантом считается нержавеющая сталь, такие насосы долго служат, но и стоят дороже, более дешевые изготовляются из пластика;
• входит ли в комплект поплавковый выключатель, или его надо приобрести отдельно;
• если в доме часто отключается электричество, то лучше вместе с насосом приобрести еще и гидроаккумулирующий бак, чтобы при закачке вода сначала поступала туда, а уж потом в систему дома, в баке будет оставаться вода при отключении электроэнергии;
• надо не забыть купить реле, оно будет включать аппарат, когда уровень воды в баке упадет;
• кабель должен иметь двойную изоляцию;
• поскольку вода, которую будет качать агрегат, используется и для питья, то лучше выбирать модели, в которых помпа крепится на стенку колодца;
• надо выбрать аппарат, соответствующий по мощности, а для этого рассчитать необходимую мощность по формуле: 30 + расстояние от поверхности колодца до насоса+0,2 х расстояние от колодца до дома.

Установив в колодец насос, нужно помнить:

• такое оборудование используется только для закачивания чистой воды, а для грязной есть грязевые (дренажные) модели;
• колодец и фильтры надо регулярно чистить.

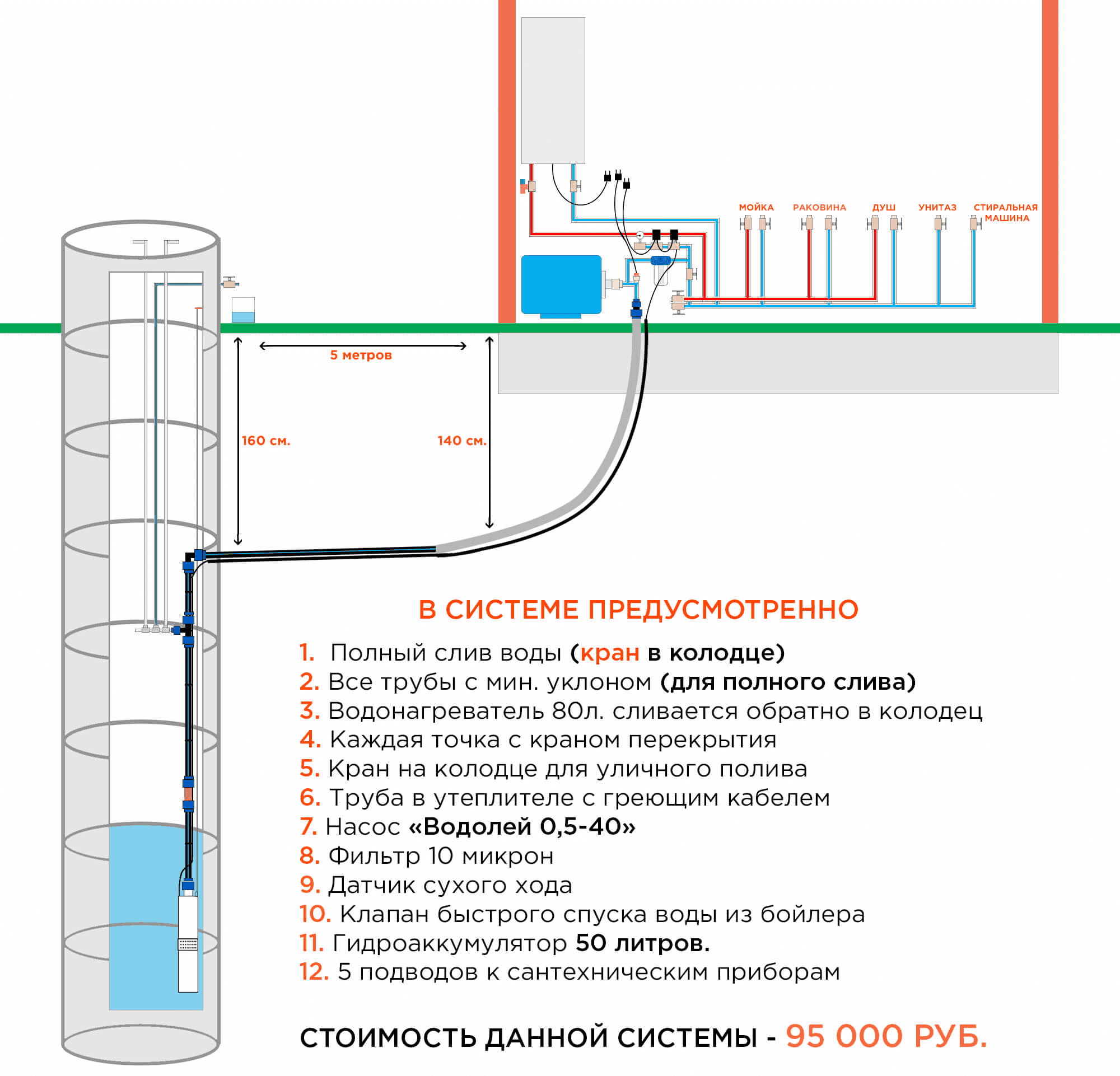

На рисунке изображена схема водоснабжения частного дома из колодца

Приобретая модель, необходимо учитывать и еще несколько факторов:

• покупаемый агрегат должен иметь сертификат;
• аппарат должен вписываться во всю систему оборудования, которое уже имеется в доме;
• лучше покупать в специализированном магазине с большим ассортиментом;
• если выбор пал на импортную технику, то нужно помнить, что ей придется обеспечить постоянное напряжение в сети.

Рекомендуем ознакомиться с видео, в котором рассказывается о том, как выбрать насос для грязной воды:

Но и это еще не все

Стоит обратить внимание на модели, имеющие следующие функции:

• возможный контроль холостого хода; эта функция прекращает работу насоса, если нет воды;
• наличие контроля давления внутри системы водоснабжения с помощью гидроаккумулятора;
• оснащение реле давления, которое помогает контролировать основные режимы работы;
• масляное охлаждение двигателя, хотя оно дороже водяного, но намного надежнее;
• система защиты от попадания воды.

Придется тратить деньги не только на ремонт устройства, но и ремонт оборудования от него зависящего. Плюс проблемы, которые могут возникнуть в колодце: поднятие дна, запесковывание, появление масляной пленки и даже активизация плывуна.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Схемы подключения водоснабжения частного дома

Традиционным сегодня считается два основных варианта подключения дома к системе водоснабжения:

• Водоснабжение от системы центрального водопровода;
• Автономная система водоснабжения усадьбы.

Принципиальное различие двух этих систем заключается в источнике водоснабжения – для первого варианта от централизованного водопровода это врезка в существующие, проложенные под землей трубы центрального водопровода. Второй вариант это использование в качестве источника водоснабжения колодца или скважины на участке и соответственно монтаж в доме всего оборудования, необходимого для работы водопровода.

Схема подключения от центрального водопровода в обязательном порядке требует разработки проекта подключения водопровода к центральной водопроводной сети. При такой схеме подключения необходимо получение разрешений на врезку, разработка проекта, установка необходимых приборов учета воды и согласование с организациями, имеющими на трассе прокладки труб подземные коммуникации.

Для автономной системы создание проекта подразумевает проведение расчета необходимого оборудования и материалов, учета особенностей грунтов, качества и количества воды и просчет затрат на проведение работ.

Для подключения к центральному водопроводу потребитель получает:

• Постоянный и стабильный напор воды в водопроводе;
• Качественную водопроводную воду, отвечающую санитарным стандартам качества;
• Возможность установки только сантехнических приборов и прокладки труб;

Вместе с тем, подключение к центральному водопроводу требует прохождения ряда бюрократических процедур и трату большого количества времени для получения разрешения и согласования проекта в инстанциях. Однако, как показывает практика при подключении в системе центрального водопровода составление проекта и вся бюрократическая волокита с успехом может быть выполнена проектными бюро, которые занимаются проектированием инженерных систем.

Создание системы автономного водопровода позволяют:

• Обеспечить дом водой независимо от наличия централизованного водопровода;
• Существенно сэкономить в будущем на плате за воду;
• Оградить себя от бюрократической волокиты, поскольку автономный водопровод не требует согласования проекта с водоканалом и прочими организациями.

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.

Такая прокладка труб подходит для дачи или «летнего» дома в деревне Источник izhevsk.ru

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Как провести водопровод к дому

Устройство водоснабжения дома, включает в себя несколько этапов:

• составление проекта;
• копка колодца;
• разводка системы водопровода;
• подключение насоса.

Естественно, что конечный результат, будет зависеть от того, насколько качественно выполненные все эти этапы.

Рытье колодца

После того, как определено место для источника, можно переходить к его обустройству. Вообще, существует несколько вариантов для отделки внутреннего пространства колодезной ямы, например, дерево или камень.

Однако самый оптимальный – это использование железобетонных колец. Они прочные, долговечные, и с ними легко работать.

Технология обустройства:

• вначале роется яма на глубину одного кольца и диаметром, превышающем его ширину на 10-15 см;

• теперь, кольцо опускается в яму и продолжается рытье;
• по мере заглубления, устанавливаются новые кольца;
• их нужно сразу же соединять, чтобы избежать смещений колонны;
• также желательно прокладывать между ними уплотнитель – это защитит источник от проникновения верховодки, дополнительно, можно вскрыть все кольца гидроизоляционной пропиткой;
• когда будет достигнут водонос, нужно углубиться еще на одно кольцо, при этом, прибывающая вода откачивается насосом.

После этого, дно хорошо вычищается и источник оставляется на 1-2 суток, чтобы уровень воды в колонне нормализовался. Считается, что норма высоты водяного столба – 1,5-2 кольца. После того, как водяной столб нормализуется, желательно сделать анализ воды. Если все в порядке – можно переходить к дальнейшему обустройству.

Дальше делается донный фильтр. Для этого, на дне колодца засыпается подушка из щебня, толщиной 20-30 см. И последний шаг – это гидроизоляция колонны. Она делается в два этапа:

• все околотрубное пространство засыпается мелким гравием;
• площадка вокруг колодца бетонируется.

Естественно, всю конструкцию нужно накрыть навесом – это защитит ее от дождя.

Трубы

Какие трубы использовать в системе водоснабжения коттеджа?

Все параметры ХВС и ГВС в автономной системе полностью подконтрольны владельцу дома. Форс-мажор в виде гидроударов или перегрева практически исключен, а раз так — трубам не нужен большой запас прочности.

Именно поэтому стандарт де-факто для автономного водоснабжения — применение полипропиленовых и металлопластиковых труб: долговечных, имеющих очень небольшое гидравлическое сопротивление и предельно простых в монтаже.

Разводка воды металлопластиком на пресс-фитингах

https://youtube.com/watch?v=8S8UZRg—0E

5 этап – Насос для водоснабжения из колодца

Подачу воды с колодца можно организовать с помощью насоса. Насосы для водоснабжения частного дома из колодца бывают двух видов:

Погружной насос. Они погружены в воду (частично или полностью). Характеризуются бесшумной работой и большей эффективностью работы. Последнее обеспечивается самим способом подачи воды. Давление создается водой, а не разреженным воздухом. Позволяет подавать воду с глубины до 20 м. Колодцы с погружным насосом не нужно консервировать на зиму. Вода опускается по трубе самостоятельно, ее не нужно откачивать.

Поверхностный насос. Эксплуатируется на глубине, которая не превышает 10 м.

Чтобы понять, какой насос лучше для водоснабжения из колодца необходимо ознакомится с условиями выбора

Параметр	Определение
Глубина колодца	Определяется с помощью отвеса. Учитывается расстояние от верхнего кольца до воды.
Ширина колодца	Определяется диаметр. Чтобы можно было вычислить кубатуру воды
Качество воды	Влияет на срок службы насоса
Сезонность эксплуатации	Не все насосы можно эксплуатировать при минусовой температуре
Уровень воды (статический) (см. рис.)	Учитывается расстояние от поверхности земли до воды. Замер нужно проводить утром.
Высота водяного столба	Для этого от глубины колодца нужно отнять статический уровень
Уровень воды (динамический) или дебет скважины	Для его определения откачивают воду из колодца. Точка, в которой вода прекратит снижение определит динамический уровень воды

На основании перечисленных параметров можно сделать правильный выбор с точки зрения мощности и производительности насоса.

Выбор насоса определяет необходимость в устройстве системы с гидраккумулятором (бак для воды). От обязательной при прерывистой подаче воды. В этом случае вода закачивается периодически в бак. После гидроакумулятора устанавливается тройник, он распределяет воду по пользователям.

На практике водоснабжение организовывается с помощью насосной станции, которая может быть расположена в доме, в отдельном здании или же в кессоне.

Главные требования к месту установки насосной станции для подачи воды в дом:

• отсутствие резких перепадов температуры;
• минимальная температура не ниже +2оС.

Как работает насосная станция для колодца?

Принцип устройства водоснабжения частного дома и дачи из колодца с использованием насосной станцииНасосная система, которая включает в себя насос, гидроаккумулятор и реле имеет следующий принцип действия.

Насос подает воду в гидроаккумулятор. Задача реле отслеживать уровень давления. Когда он понижается до отметки 2,2 до 4 атм. (в зависимости от модели насоса), реле реагирует и включает насос. Таким образом, возобновляется подача воды в гидроаккумулятор. Давление в системе повышается и реле опять отключает насос. Некоторые насосные станции оборудованы дополнительно сухим реле. Его предназначение – отключать насос, если уровень воды в колодце находится ниже допустимого для данной модели насоса.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.
