Домик для колодца + чертежи, размеры

Как составить чертеж домика для колодца

Как правильно составить чертеж

Проект домика для колодца может быть любым.

Он зависит от всех параметром конструкции колодца:

• Ширины.
• Длины.
• Высоты.
• Глубины.

Размеры домика для колодца бывают различными, самым оптимальными размерами будет:

• 100х100 см — при квадратной форме колодца.
• 90 см в диаметре — для круглых колодцев.
• 120х180 см — при прямоугольной форме источника.

Итак:

Проекты домиков для колодца можно сделать самостоятельно или заказать у профессионала. Тут стоит учесть все материалы, которые понадобятся для сооружения конструкции, все отделочные средства и конструкцию крыши.

Стоимость домика для колодца может быть разной, так как есть различные материалы для их сооружения, чаще всего это:

• Металл.
• Древесина.

Рассмотрим подробнее:

• Самым экономичным вариантом считается металлический домик под колодец. Он стоит в несколько раз дешевле, чем деревянный. Древесные конструкции всегда обладали высокой стоимостью по причине природного происхождения материала.
• Металлические конструкции скрепляются при помощи сварочных работ, древесные скрепляются только специальными болтами.

Оптимальной высотой домика для колодца является 1 м. В некоторых случаях может быть и другая высота, которая достигает 1,5 м.

Тут речь идет уже о полноценном строении, которое может быть выполнено при помощи качественных строительных материалов и параметры также есть различные. Таким образом, получается декоративное строение, и сам источник подачи воды скрыт от глаз.

Конструкции домиков для колодцев

Какие встречаются модели чаще всего

Из чего состоят домики для колодцев?

Есть три составных их части:

• Стены конструкции.
• Поддерживающие конструкции.
• Крыша.
• Крышка, которой закрывается отверстие колодца.

Какие материалы могут использоваться для отделки стен домика

Отделка любой конструкции такого типа может выполняться своими руками с применением современных отделочных материалов.

Большой популярностью на данный момент в наружной отделке домиков для колодца пользуются:

• Керамогранитная плитка.
• Древесина.
• Природного агломерата.
• Искусственного камня (см. Как облицевать колодец камнем: делаем правильно).
• Пластиковых панелей.
• Сайдинга или термопанелями.

Подробнее о материалах:

• Все эти материалы, за исключением древесины, влагостойкие и практичные. Они имеют на своей поверхности различные имитации отделки. Есть кладка кирпича или натурального камня и многое другое.
• Цветовая гамма также довольно разнообразна. Можно благодаря этому оригинально оформить конструкцию и тем самым украсить весь дизайн участка.

Для этого используются выравнивающие средства, такие как:

• Штукатурка.
• Раствор бетона.
• Гипсокартон.

Как проводятся работы:

Что касается нанесения раствора бетона или штукатурки, то можно сказать, что принцип работ и с тем, и с тем средством аналогичный. Для них применяются шпателя и строительный уровень, который помогает сделать отделку более ровной.

Проведение работ своими руками

Гипсокартон можно монтировать как на каркас из специальных профилей, так и на саму поверхность при помощи клея. Каркасный способ монтажа такого материала хорош тем, что во время проведения работ довольно часто параллельно осуществляются утеплительные работы домика на колодец.

• Перед монтажом материала поверхность обрабатывается. Чем обработать ее для более качественного монтажа? Для этого есть специальное средство — грунтовка. Она наносится на очищенную поверхность и помогает повысить связку раствора для монтажа материала с самой поверхностью.
• Древесина также должна быть обработана. Для этого используются краски или лаки. Чем покрасить домик для колодца из дерева?

• Если поверхность домика каменная, то можно ее красить любыми красками: масляными, акриловыми и так далее. Можно нарисовать довольно интересные картины на поверхности.
• Если в доме есть дети, что рисунок может быть с различными сказочными героями, например, с медведями, гномами, карлсоном и так далее. Рядом с такой конструкцией можно сделать детскую площадку.

Можно также нарисовать и имитации кладки кирпича или другого камня, древесины и так далее. Все зависит от ландшафтного оформления самого участка и от фантазии дизайнера.

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

Домик для колодца своими руками

1. опорная стойка из 100*200 мм
2. короткие опорные стойки из того же бруса 100*200 мм
3. крепежный брус 30*60 мм
4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

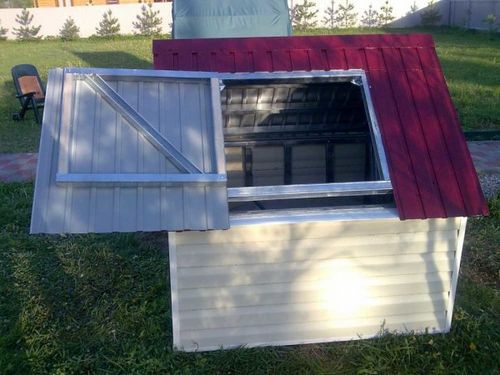

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

Домик с двухскатной кровлей

Домик для колодца с двухскатной кровлей

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домики для колодцев

В первую очередь необходимо подобрать оптимальные размеры основных элементов конструкции. Если детали будут чересчур тонкими, колодезный домик может не выдержать ветровых и прочих нагрузок. Слишком же объемные элементы сделают домик громоздким.

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крыши

Колодезный домик с дверцей

Колодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8×10 либо 10×10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

• скрепите досками первую пару опорных стоек, внизу и вверху;
• аналогичным способом соедините оставшуюся пару опорных стоек;
• установите подготовленные конструкции вокруг колодца;
• окончательно соедините элементы каркаса обвязками.

  Установка домика на верхнее кольцо колодца

  Установка домика

  Колодезный домик

Крыша и обивка

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Колодезный домик

Каркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Колодезный домик

Колодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30×25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

Детали для ручного ворота

Ворот

Ворот

Ворот

Вариант обшивки домика профнастилом

Домик на колодец без стен

Можно построить другой вариант навеса над колодцем, он представляет собой конструкцию без стен, с крышей и крышкой, закрывающей колодец. Рассмотри пошаговую инструкцию.Установка столбовВся конструкция держится на двух деревянных срубах длиною три метра. Древесину предварительно обрабатывают антисептиком. Нижние 70 сантиметров оборачивают гидроизолирующим материалом (подойдет обычный рубероид). Полотно закрепляют не только на окружности бревна, но и на нижней его части.По бокам от колодца роются две ямы, расположенных друг напротив друга. Глубина ямы 120 см, по диаметру она должна быть немного больше толщины бревна. На дно засыпается слой песка толщиной в 20 см. Песок поливают водой и тщательно утрамбовывают. На подготовленную подушку заливают бетонный раствор, толщина слоя должна ровняться тридцати сантиметрам.Когда бетон застынет, в яму устанавливают столб. Он должен стоять строго вертикально, это проверяется с помощью строительного уровня. Когда бревно выровнено, его основание заливают бетоном. Также поступают и со вторым столбом.КрышаС помощью болтов и металлических уголков, к столбам крепятся поперечные перекладины из деревянного бруса 50?50 мм. Эти перекладины укрепляются подпорками, по две подпорки с торцов столбов. К поперечным балкам крепятся продольные. Основание крыши закрепляется на 30 см ниже верхнего края столбов.Между столбами устанавливается еще один деревянный брус, к нему и продольной перекладине крепятся стропила. На них устанавливаются доски, которые и создают крышу. Сверху выстилается защитный кровельный материал. Для надежности и красоты устанавливают конек и дополнительные планки с торца крыши, как показано на фото.

КрышкаВокруг кольца колодца строится каркас для крепления крышки. Он делается из деревянных досок, которые крепятся к бетонной трубе колодца с помощью анкерных болтов. Из досок делают две створки крышки, по размерам они должны закрывать весь деревянный каркас. С помощью дверных петель крепим створки к основанию.ВеретеноПодъемный механизм собирается и устанавливается также, как в предыдущем варианте.Домик для колодца готов!Существует множество вариаций домиков для колодца, зачастую их строят больше в эстетических целях, чем практических. Колодец становится не только вынужденной необходимостью для комфортной жизни без централизованного водоснабжения, но и самостоятельным дизайнерским объектом на вашем участке.

Подготовительные работы

На данном этапе нужно подготовить территорию возле колодца, сделать замеры и чертежи, на основе которых будет понятно, сколько и каких материалов потребуется для строительства. Также нужно собрать необходимый инструмент.

Подготовка территории – важный, но довольно простой процесс. Участок в диаметре минимум 1 м вокруг колодца нужно очистить от травы, листьев, мусора. Далее землю необходимо выровнять, снять слой земли на половину штыка лопаты и засыпать слоем щебня среднего размера. Щебень нужно утрамбовать. На этом подготовка площадки окончена.

Об изготовлении непосредственно колодца вы можете узнать из данной статьи.

После очистки, участок нужно засыпать щебнем.

Далее нужно сделать замеры колодца – они важны для составления чертежа будущего домика. Замерять нужно диаметр и высоту сооружения. В качестве примера мы рассмотрим, как сделать домик для колодца, с двускатной крышей, отделанной черепицей (можно использовать другой кровельный материал). На фото ниже представлены составные части конструкции, для лучшего понимания процесса изготовления:

1.Рама теремка. 2.Фронтоны. 3.Вертикальные опоры. 4.Конек. 5.Ворот. 6.Боковые части. 7.Задний скаты крыши. 8.Фронтальная чатсь крыши.

В зависимости от особенностей конструкции набор инструментов может немного разниться, но основными будут такие:

• рубанок или шершебель;
• ручная пилка или электролобзик;
• шуруповерт или/и молоток (в зависимости от используемых крепежных элементов);
• перфоратор;
• уровень;
• рулетка;
• маркер или карандаш.

Для изготовления домика будет использоваться древесина – традиционный и привычный, простой в обработке, эстетичный, долговечный материал.

Для работы стоит использовать только тщательно просушенную древесину. Непосредственно перед созданием домика доски нужно хорошо обработать антисептическими пропитками, которые защитят будущий домик от гниения, поражения плесенью, грибками и вредоносными насекомыми. Готовое изделие можно покрыть лаком.

Чтобы построить домик, потребуются следующие материалы:

• клееный оцилиндрованный брус с различными сечениями 10*5 см, 10*10 см, а также 5*5 см;
• доска;
• широкая доска до 30 см (длина равна ширине каркаса домика);
• строительный уровень;
• бревно для ворота (минимальный диаметр 20 см, можно больше, длина должна быть чуть меньше диаметра колодца);
• крепежные элементы (гвозди, саморезы, металлические уголки);
• для крыши: черепица, рубероид, шифер;
• материалы для дверок: петли, ручка.

Также вам может быть интересно: изготовление абиссинского колодца.

Из чего можно сделать декоративный колодец

Декоративный колодец на дачном участке можно построить из самых разных материалов. Чаще всего используется профилированный или оцинкованный брус, доска и разного рода плашки. Размер начальных заготовок зависит от масштаба будущей конструкции, но толщина материала всегда должна быть не менее 40 мм.

Внимание! Так как конструкция постоянно находится под открытым небом и подвергается внешним воздействиям, лучше всего подбирать в качестве основной породы бук, ясень или лиственницу. Эти материалы лучше всего переносят влагу и крайне устойчивы к гниению. Искусно выполненные изделия из дерева смотрятся очень эффектно и при этом не требуют наличия большого количества специфических инструментов

Обечайку создают в виде небольшого сруба, способного выдерживать практически любые нагрузки. Главным недостатком древесины считается ее недолговечность. Даже самый прочный материал, покрытый всевозможными лаками и защитными составами, быстро старится и теряет прочностные свойства. С точки зрения декора подобные особенности иногда оцениваются наоборот как преимущество, поскольку постройки на участках стараются стилизовать под старину

Искусно выполненные изделия из дерева смотрятся очень эффектно и при этом не требуют наличия большого количества специфических инструментов. Обечайку создают в виде небольшого сруба, способного выдерживать практически любые нагрузки. Главным недостатком древесины считается ее недолговечность. Даже самый прочный материал, покрытый всевозможными лаками и защитными составами, быстро старится и теряет прочностные свойства. С точки зрения декора подобные особенности иногда оцениваются наоборот как преимущество, поскольку постройки на участках стараются стилизовать под старину.

Продлить срок службы деревянной конструкции можно за счет использования специального бетонного основания, на которое опираются стойки.

Чуть менее распространены декоративные элементы из природного или искусственного камня. Даже использование обычного кирпича помогает создать красивое сооружение, радующее глаз всех гостей сада. Природный камень применять для отделки несколько сложнее, однако результат действительно восхищает. Причем всю работу можно осуществить самостоятельно без помощи строительных бригад.

Как можно декоративно оформить колодезные кольца

При открытом навесе, верхняя часть колодца смотрится хорошо, а что делать с нижней частью, как можно украсить или спрятать, это бетонное кольцо.

Можно отделать камнем

Самый простой и популярный способ, украсить бетонное кольцо — оформление камнями, галькой или щебнем. Ну с материалом всё понятно, знаем где его взять, а вот как его крепить и при помощи чего? Вот парочка примеров:

1. Необходимо приобрести клей, которым клеят плитку и природный камень. Мешок 50 кг сухая смесь 300. Все составляющие смешиваются в сухом состоянии, разбавляем водой до состояния пасты или густой сметаны.
2. Заливают сырьё водой и дают пропитаться. Наносим тонкую полосу раствора по кругу кольца, подбираем камни и утапливаем их, один за другим, в нанесённую полосу раствора. Не дожидаясь затвердевания состава нужно очистить камни от остатков раствора и затереть швы.
3. Покупаем цемент М500 — 1/3 и 2/3 просеянного среднезернистого песка. Понадобится ещё клей ПВА, треть от веса цемента, и вода.

Желательная температура окружающей среды +20 °C, запаситесь плотными резиновыми перчатками, эта смесь разъедает кожу на руках. Стоит сразу замешать немного, для навыка. Замешивать такое количество, которое вы способны выработать, пока раствор не начал застывать.

Процесс оклейки — одинаковый с прошлым: замачиваются камни, но уже смачивается и кольцо, наносим раствор и вдавливаем камни. Быстро протираем и заделываем швы.

Сруб для колодца

Можно соорудить сруб на колодец из брёвен. Домик для колодца, из оцилиндрованного бревна, будет смотреться очень даже достойно. Однако сруб колодца своими руками, без необходимых знаний, сделать непросто.

Проще заменить бревно на брус, и сделать сруб из бруса. Суть не меняется, зато проще складывать замок, не надо особых знаний, не нужен специальный инструмент, да и сам брус купить легче.

Если есть скважина — можно получить первый опыт, устроив бревенчатый сруб вокруг неё. Если со скважиной всё получится, можно приступать к колодцу.

Вариант 4: домик из листового металла

Затраты на сооружение зависят от сложности конструкции. Колодезный домик, изготовленный из металлических листов, хорошо впишется в любой ландшафтный дизайн. Строение может иметь восьмигранную, шестигранную или треугольную форму.

Помимо листового металла, профнастила, вам потребуются профили, металлические пруты, замок и дверные петли. Порядок действий не отличается сложностью:

• Подготовьте рабочую поверхность.
• Изготовьте каркас, спаяв прутья из металла. Не забудьте оставить место для дверцы.
• Соберите крышу.
• Приварите ее к основанию.
• Установите сооружение на полагающееся ему место.
• Навесьте дверцу.
• Покройте строение защитным составом.

Пошаговая инструкция

Красивый домик для колодца своими руками можно построить из оцилиндрованного бревна и прочих пиломатериалов, далее этот процесс рассматривается поэтапно:

1. из пиломатериалов согласно чертежам вырезают детали. Поскольку нижняя часть строения собирается в виде сруба, в бревнах неподалеку от торцов вырезают углубления — чашки. В них укладываются бревна следующего венца, и дополнительный крепеж не требуется;
2. дважды обрабатывают деревянные элементы антисептиком и покрывают в несколько слоев лаком или краской. Если делать это по окончании строительства, химикалии могут попасть в колодец и отравить воду;
3. снимают вокруг колодца грунт, с тем чтобы устроить бетонную площадку. Без этого можно обойтись — тогда под домиком устраивают мелкозаглубленный фундамент;
4. согласно чертежу на грунте выполняют разметку и в местах расположения стоек выкапывают ямы. Глубина — третья часть всей длины стойки, то есть половина ее надземной высоты, плюс 20 см;
5. на дне ям устраивают утрамбованную песчано-щебеночную подушку толщиной 15-20 см (для хорошего уплотнения засыпку увлажняют);
6. заглубляемую часть стоек (брус сечением 50х100 мм либо бревно) обжигают, затем покрывают мастикой и оклеивают рубероидом. После, стойки устанавливают в ямы, выставляют по уровню в вертикальное положение и фиксируют деревянными кольями или обломками кирпича. Далее каждую стойку бетонируют или засыпают смесью земли и песка с послойной трамбовкой;
7. площадку вокруг колодца, где был вынут грунт, засыпают песчано-щебеночной смесью на толщину в 20 см и трамбуют ее, формируя уклон для стока воды. Далее площадку окружают по периметру опалубкой из досок и бетонируют;
8. после созревания бетона (требуется 28 дней) периметр будущего домика застилают гидроизоляционным материалом, и венец за венцом выкладывают сруб;
9. верхушки стоек соединяют горизонтальным брусом сечением 50х50 мм — это конек. Он укладывается на стойки сверху (для этого в них вырезаны пазы) и фиксируется посредством уголков и саморезов;
10. для опирания крыши по углам сруба на верхний венец устанавливают вертикальные стойки;
11. укладывают на стойки с фасадной и тыльной сторон горизонтальные доски — мауэрлат, и далее собирают каркас двускатной крыши, укладывая на конек и мауэрлатные доски стропила. Сверху крышу накрывают кровельным материалом;
12. из бревна диаметром 20 см делают ворот: остругивают до цилиндрической формы и ошкуривают, высверливают в торцах соосные отверстия диаметром 2 см и глубиной 5 см, а затем стягивают по торцам навивкой из проволоки или хомутами из стальной ленты;
13. в стойках на высоте около 160 см высверливают соосные отверстия и вбивают в них отрезки трубы с внутренним диаметром 23–26 мм;
14. помещают ворот между стоек и забивают в него сквозь отверстия в стойках с одной стороны стальной штырь, с другой — изогнутую рукоять;
15. сверху бревенчатые стенки перекрывают дощатым щитом с проемом;
16. прикручивают по обе стороны от проема металлические направляющие и устанавливают выдвижную металлическую крышку. Другой вариант: сколачивают из досок распашную крышку и крепят ее к щиту на петлях.

На этом строительство домика для колодца считается завершенным.
