Потолочный люк

Люки в потолках, изготовленных из разных материалов

Рассмотрим нюансы, которые следует учитывать при установке люков. Что интересно, смонтировать люк можно даже там, где, на первый взгляд, это достаточно затруднительно. В каких потолках можно разместить люк.

Дерево

Установить люк в деревянном потолке своими руками — не сложно.

• Выпиливается проем размером, на 5 или 6 см превышающим габариты рамки.
• В проем на анкеры устанавливается рамка прямоугольной формы. Они собирается собственноручно из досок толщиной 2 — 3 см или берется из заводского комплекта. В образовавшееся пространство между рамкой и проемом можно заложить теплоизоляцию.
• К рамке с помощью петель крепится крышка. Если конструкцией предусмотрено наличие складной лестницы, к крышке монтируется и она. Для облицовки дверцы обычно используют материал, выпиленный ранее.

Гипсокартон

Установить люк в основание из гипсокартона также не представляет особых трудностей.

• Делается разметка. Габариты проемы должны примерно на 1 см превышать размер люка.
• При помощи лобзика готовится проем.
• Шурупами с внутренней стороны гипсокартона закрепляется алюминиевая рамка, от которой предварительно отделили створку.
• К рамке привинчивается крышка. Материалом, которым облицовывается дверца, также служит ГКЛ.
• Получившиеся промежутки зашпаклевываются.

Натяжное покрытие

Даже в натянутой пленке можно установить люк, правда, придется немного повозиться.

• Место установки и размер конструкции следует определить еще до заказа полотна.
• К базовому потолку крепится каркас из бруса по периметру будущего люка.
• После чего на установленную конструкцию монтируется алюминиевый потолочный профиль, в который будет заправлена пленка.
• Нужной высоты каркаса можно добиться, используя специальные подставки.
• Крепятся стеновые профили.
• После установки каркаса и профилей размещается заказ на потолок с указанием необходимых размеров.
• Натяжное полотно крепится в стеновые багеты.
• В месте выреза люка пленка заправляется в профиль.
• Устанавливается декоративная заглушка.
• Дверца также обтягивается натяжным покрытием или, если дизайном предусмотрено иное, облицовывается другим материалом.

Следует заметить, что при интенсивной эксплуатации люков, в натяжных потолках их все-таки не рекомендуется устанавливать.

В бетонных потолках вырезать люк во время эксплуатации несколько проблематично. Вариант его установки обычно продумывается при строительстве здания. Но, при острой необходимости и наличия соответствующего инструмента, можно решить и эту проблему, вооружившись перфоратором, болгаркой и ломом.

При проведении работ следует учитывать наличие в теле потолка арматуры, поэтому понадобятся диски не только по бетону, но и по металлу. Периметр проема следует усилить при помощи металлических уголков.

Как можно было убедиться, устройство люков различного назначения в потолках не представляет особых трудностей. Что бы вы ни задумали: разместить потолочные люки с лестницей, или смонтировать небольшой ревизионный лючок — при грамотном подходе эта задача вполне выполнима.

Подготовка места установки

Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.

Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проем размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.

Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жестко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений Фото из Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Разновидности люков для гипсокартона

Подобные модели представляют собой горизонтально расположенный лаз, небольшие дверцы тоже можно считать люком. Рассматривая варианты вмонтирования люков в ГКЛ, нужно знать, что они условно подразделяются по типу замков у дверцы. Выделяют:

1. Люки, которые открываются с помощью нажима. Запирающая система содержит наличие двухпозиционного замка.
2. В откидных люках дверцы фиксируются способом трения движущихся частей или магнитами.
3. Вариант с распашными моделями предусматривает обыкновенное открывание.

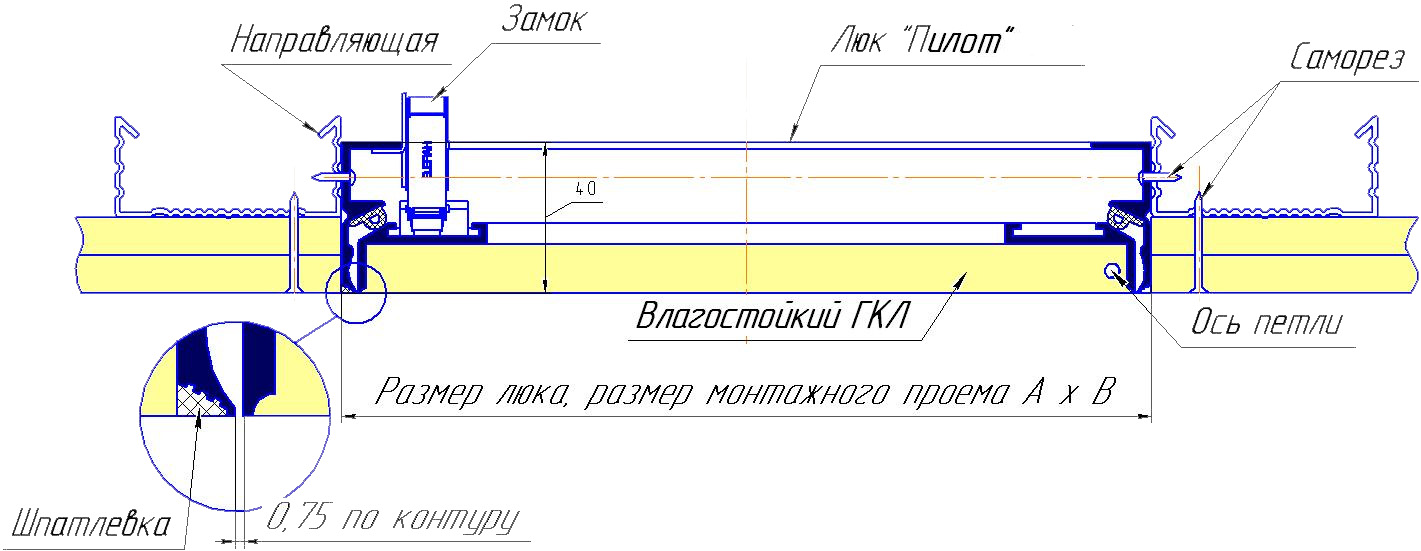

Конструкция гипсокартонного люка-невидимки

Существуют следующие виды люков:

• ревизионные;
• потолочные;
• смотровые;
• скрытые.

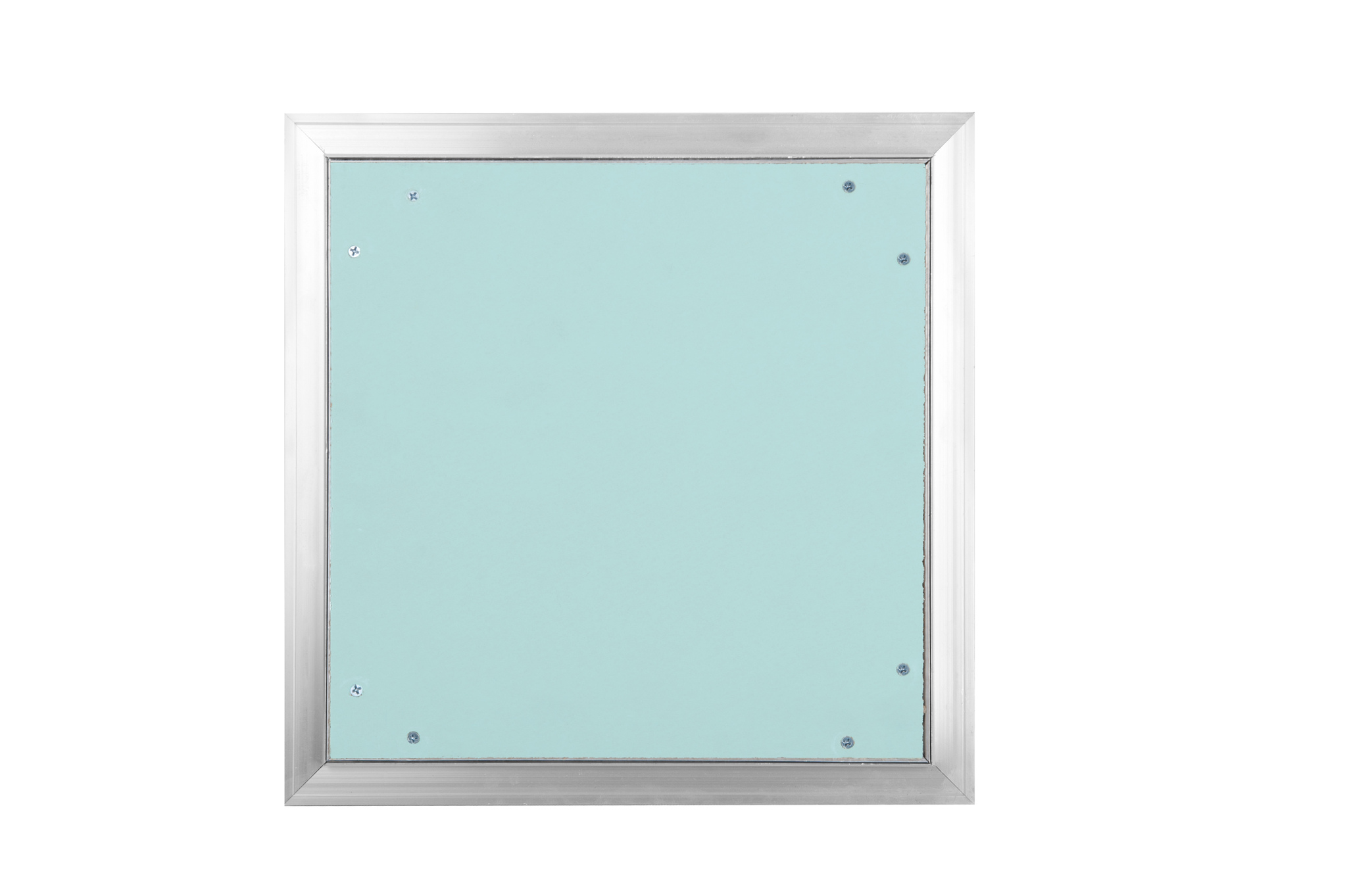

Ревизионные люки

Такие модели бывают разных размеров: от маленьких до больших, в зависимости от предназначения. Их ещё называют потайными. Это очень удобные конструкции, которые могут представлять собой обычную раму или гипсокартонную дверцу с невидимыми петлями, позволяющими изделию открываться на 90 градусов. Проще всего люк можно покрасить, но существуют и другие способы отделки. Ревизионные люки имеют следующие достоинства:

• скрывают системы канализации и предоставляют быстрый доступ к ним;
• их легко можно встроить в любые гипсокартонные модели;
• сохраняется интерьер;
• конструкция прочна и надёжна.

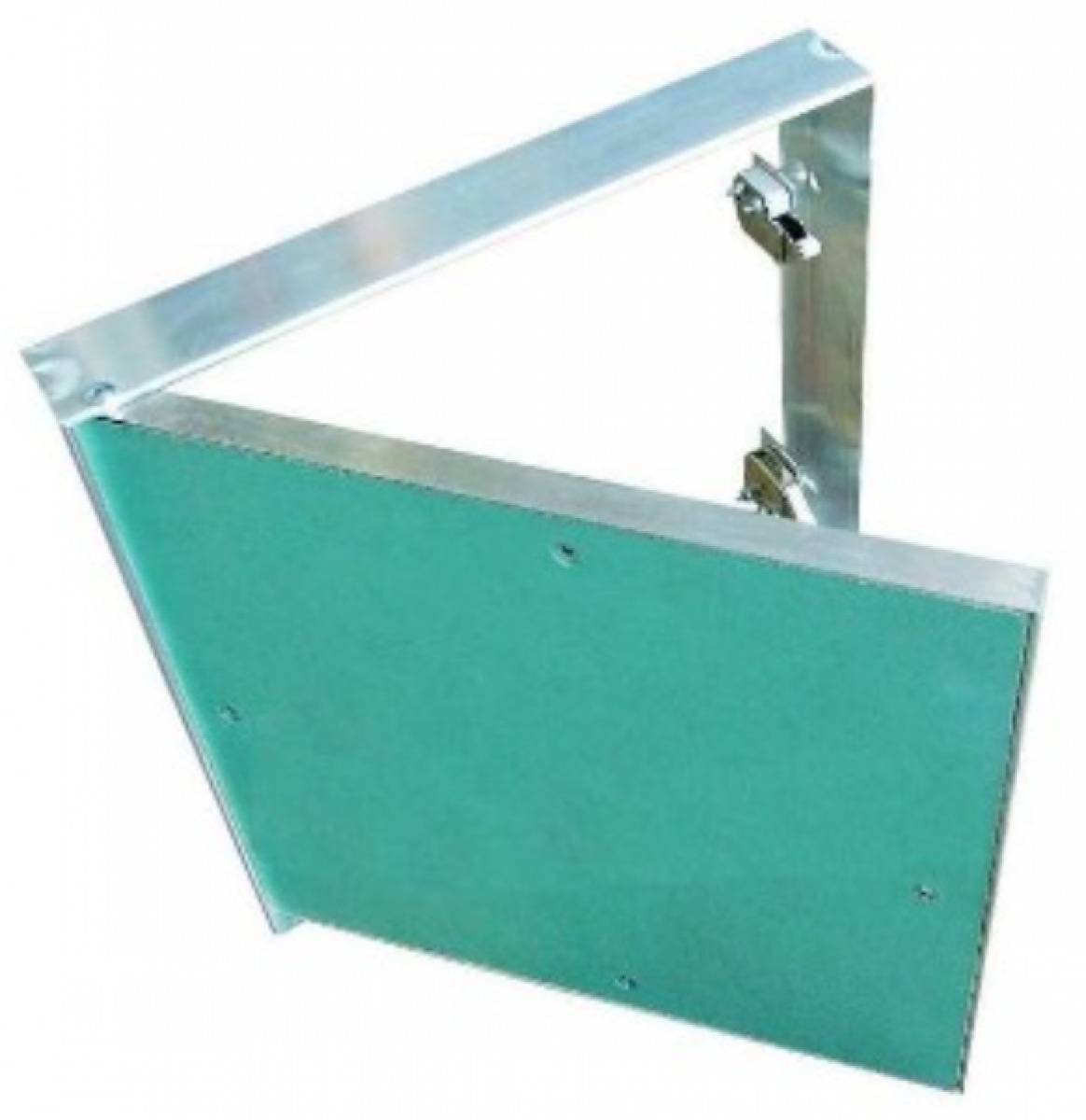

Пример потайного люка в гипсокартоне

По расположению и отделке люки бывают:

• вертикальными и горизонтальными;
• закреплёнными и съёмными;
• под покраску, керамику, пластик;
• с открываемой дверкой, магнитом.

Сегодня существует большой выбор ревизионных люков под гипсокартон разных размеров. Прежде чем купить нужное изделие, необходимо хорошо подумать и выбрать определённый тип модели подходящей величины.

Потолочные люки

Они располагаются над головой, в большинстве имеют съёмные дверки. Предназначаются для быстрого доступа, с целью контроля вентиляции и других коммуникаций. При выполнении изделия необходимо:

• выбрать подходящее место для его расположения с возможностью быстрого доступа;

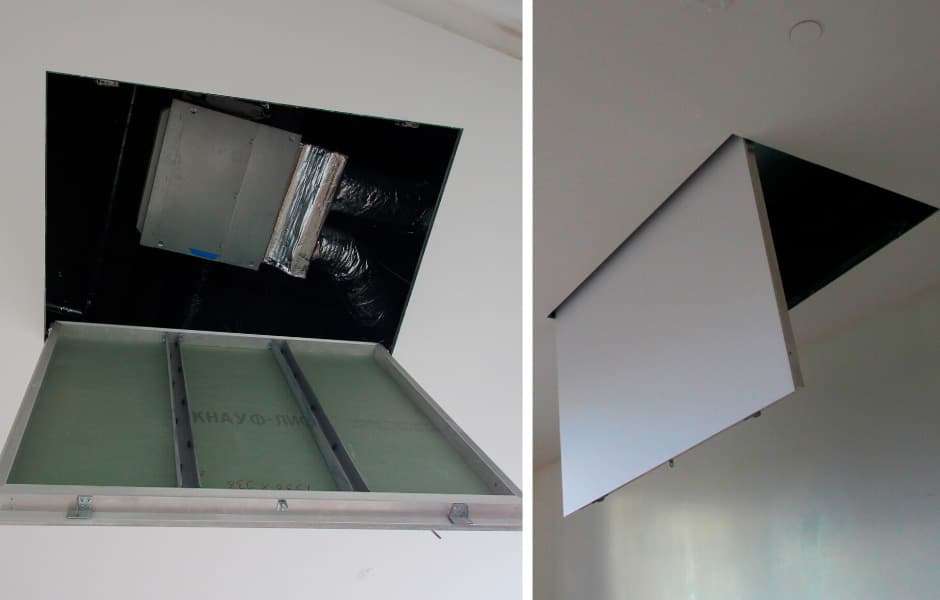

  Потолочный люк в потолке из гипсокартона

• сделать люк незаметным и не нарушающим общий вид покрытия;
• обеспечить безопасность изделия.

Обустраивая люк в гипсокартоне под покраску, нужно определиться с формой дверцев, которая выбирается согласно поставленным задачам. Она может быть:

• прямоугольной;
• круглой;
• произвольной формы.

Для прочности устанавливается страховочный трос, на дверку прикрепляются ручки, задвижные конструкции или защёлка, срабатывающая при нажатии. Лучше использовать горизонтальное расположение люка, в этом случае получается меньшая перегрузка. Материал, применяемый для изготовления потолочного люка, выбирается исходя из помещения.

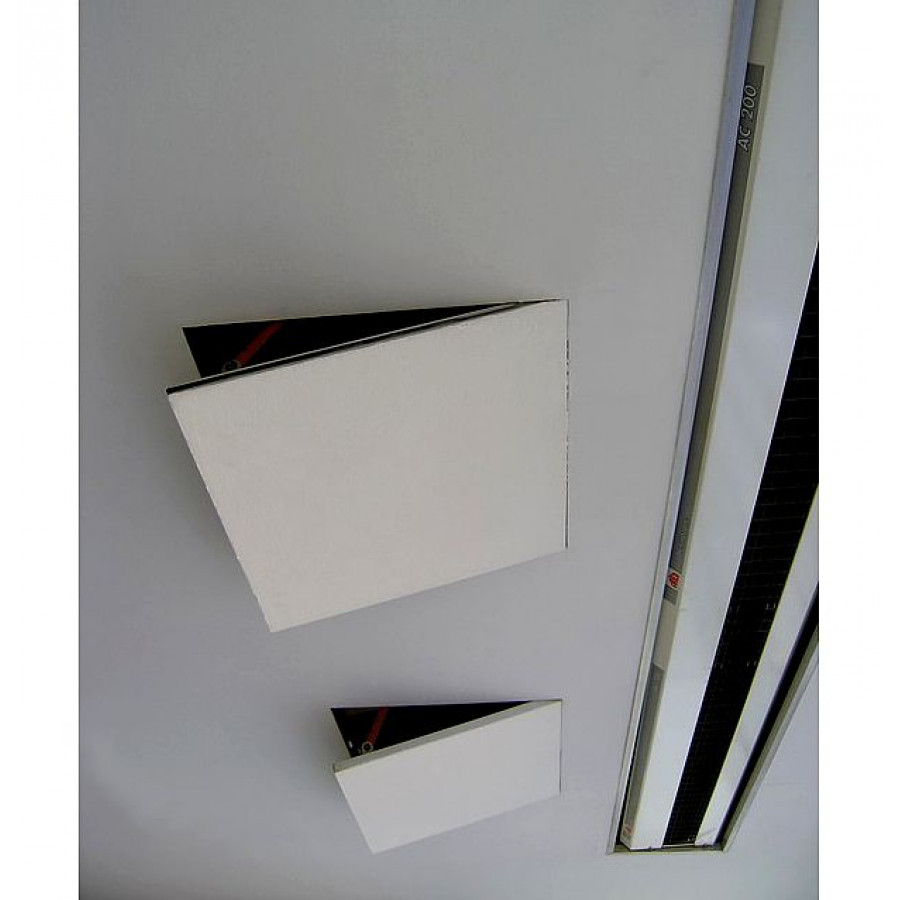

Люк невидимка потолочный

Для подсобки лучше всего подойдёт пластик, в жилом помещении целесообразно устанавливать люк из гипсокартона под покраску, оклейку обоями или отделку другими материалами. В продаже имеются люки различных размеров: от 200 мм до 1500 мм, содержащие шаг 50 мм по каждому краю.

Смотровые люки

Подобные изделия имеют форму рамы с дверцей, где расположен вкладыш из ГКЛ.

Открывается дверка смотрового люка с помощью нажимного механизма.

Смотровой люк с облицовкой под плитку

Размеры смотрового люка зависят от величины проёма и могут быть небольшими (200 мм x 200 мм) или огромными (1200 мм x 1200 мм). Все параметры изделия будут зависеть от субъективного подхода владельцев помещения.

Скрытые люки

Осуществляя дорогой ремонт, владелец предполагает скрытие непривлекательных коммуникаций, и даже отсутствие люков. Однако получить доступ к трубам всё равно нужно. В этом случае поможет установка скрытых сантехнических люков. Эти модели размещают в любой поверхности, они имеют хорошее качество, не провисают, их встраивают в стены и потолки.

Скрытый люк под плитку в ванной

Существует возможность приобрести готовые конструкции, а можно их изготовить самостоятельно. Этот вариант содержит в себе элементы других разновидностей: петли – невидимки, гипсокартон на крышке – всё это позволяет хорошо «спрятать» люк.

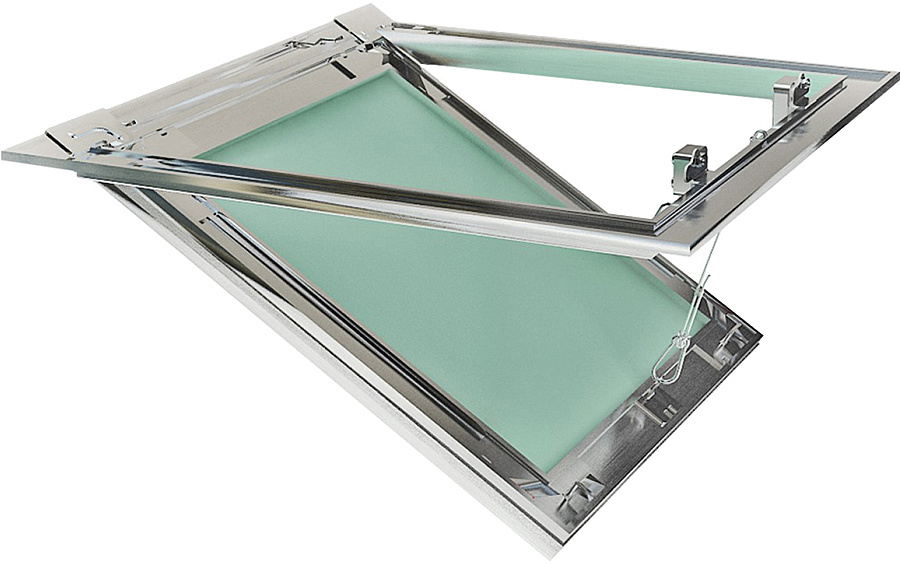

Составные части и механизмы

Ревизионный люк, независимо от конструкции, представляют собой устройство, состоящее из следующих деталей:

• металлическая рама-коробка с крепежно-регулировочной системой;
• специальные петли потайного исполнения;
• наружная подвижная створка из гидрофобного материала на металлическом каркасе;
• уплотнительная прокладка из резины или каучука по периметру коробки;
• запорное устройство-защелка для плотного примыкания створки к коробке.

Ревизионные люки отличаются по применяемому материалу, по размерам, расположению, конструкции открытия и закрытия

От качества исполнения каждой детали и их сборки зависит работа механизма в целом, поэтому при покупке необходим тщательный визуальный осмотр люка и проверка действия подвижных узлов.

Монтаж ревизионного люка

Чтобы процесс установки дал ожидаемый результат, надо действовать четко по технологии. Очерёдность действий следующая:

1. Сначала нужно внедрить ревизионный люк в вырезанный предварительно проем на гипсокартонном листе. Затем нужно подровнять его, чтобы он четко вписался в общую плоскость гипсокартонной перегородки или стены.

   Внедрение люка в стену

2. Фиксируется коробка ревизионного люка непосредственно на лист гипсокартона, в котором вырезан разъем для конструкции. Крепеж люка осуществляется с помощью саморезов для профиля. Саморезы закручивают не шуруповертом, а вручную. Это позволит сохранить изначальную конструкцию ревизионного люка. Вкручиваются шурупы на боковые стены, находящиеся на внешней рамке ревизионного люка. Шаг от одного до следующего шурупа должен быть не более 15 сантиметров.

   Крепление ревизионного люка

3. Монтировать люк можно как вертикально, так и горизонтально. Все зависит от предпочтений хозяина и оттого, зачем используются люки.

   Варианты крепления ревизионного люка

4. После установки люка в проем гипсокартонного листа, надо осуществить шпатлевание поверхности дверцы. Гипсокартонный лист в дальнейшем будет оклеиваться или же краситься так же, как стена или перегородка. Поэтому без шпаклевки гипсокартона никак не обойтись. Первый слой, как для обычного гипсокартона, наноситься черновой. Затем он стесывается с помощью шпателя или наждачной бумаги. Второй слой финишный, сверху которого будет наноситься краска или наклеиваться обои.

   Подготовка стены возле ревизионного люка к декору

В видео показывается пошаговый процесс монтажа ревизионного люка в гипсокартон.

Важные нюансы

1. Следует четко отмерить, какого диаметра разъем должен быть вырезан в ГКЛ. Это позволит осуществить точный и ровный монтаж конструкции.
2. Перед тем как установить люк на поверхность, надо вкрутить в стену маленькие шурупы или саморезы. Они должны быть меньше по диаметру, чем основные крепежные элементы, которые будут фиксировать ревизионный люк на стене. Такая манипуляция позволит надежно зафиксировать конструкцию на основании гипсокартонного листа, а также исключить возможность деформации и искривлений короба в процессе эксплуатации.
3. Так как каркас ревизионного люка выполнен из алюминия, неправильный монтаж может стать причиной перекашивания или поломки основной структуры изделия.

   Монтаж ревизионного люка

4. Такие люки можно устанавливать исключительно внутри помещения. На внешней стороне частного дома ни в коем случае нельзя оборудовать такой короб. Гипсокартонная плита, которая вмонтирована в конструкцию, не имеет стойкости к перепадам температур. Также у люка, встроенного в каркас ГКЛ, нет устойчивости к осадкам и природным катаклизмам.
5. Еще нельзя осуществлять монтаж таких люков в напольное покрытие. Алюминиевая дверца с гипсокартонной вставкой не сможет нести на себе тяжесть человеческого веса. Ревизионный люк в гипсокартоне
6. Не стоит отделывать дверцу ревизионного люка тяжелыми материалами. Это может привести к порче общей конструкции люка, а также к деформации дверцы.
7. Когда нанесен слой шпаклевки, нужно открыть дверцу, чтобы материал не нарушил работу дверного подвижного устройства.

Главное, устанавливайте люк неспешно, учитывая все рекомендации и правила очередности. Тогда монтаж ревизионного люка подарит желаемый комфорт и гармонично впишется в поверхность.

Использование люка

Люк с лестницей для прохода на чердак

Сфера применения их обширна. О некоторых вариантах их применения, например, для прохода на чердак по лестнице, написано ранее. Еще люки используются при выполнении монтажа сложной потолочной конструкции, например, навесной. Фото наглядно демонстрирует это.

Люк при создании такого сложного инженерного сооружения делается в обязательном порядке, так как ремонт может потребоваться в любой момент. Чаще в этой ситуации используется конструкция ревизионного типа, создаваемая под покраску. Такая модификация позволяет замаскировать ее от посторонних взглядов. Нередко сразу продумывается и лестница.

Несомненно, щели между люком и потолочным покрытием есть, но они незаметны, а дверка скрывается путем применения шпаклевки или краски. У люков нет ручек, они открываются при помощи специализированного механизма: кнопки, которая позволяет открыть дверцу нажатием или магнита. Кроме этого, люк оказывает помощь в обеспечении максимальной изоляции от различных шумов.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Варианты устройства

Ревизионный люк под гипсокартон может быть нескольких видов. По ориентированности в плоскости они бывают соответственно:

• вертикальными;
• горизонтальными.

Помимо этого такие устройства могут отличаться по способу установки дверцы. Она может быть:

Люк под плитку

• зафиксированной;
• съемной.

Люки различаются и по предназначению под конкретный отделочный материал:

• под керамическую плитку. Благодаря высокой прочности, дверцы могут выдержать любой тип плитки. Такие люки монтируются в стены, полы или потолки. Лучше всего использовать в ванной, туалете или на кухне, так как плитка снизит воздействие постоянной влажности на элементы устройства;
• под пластик. Люк, соответственно, снаружи обшивается пластиковой панелью. Пластик подходит для монтажа

  в любом помещении, включая даже бассейны. Пластик предотвращает коррозийные явления, легко закрывается и открывается. Кроме этого пластик идеально подходит для потолочных люков, так как имеет небольшой вес. Его можно устанавливать как по горизонтали, так и по вертикали, а также в справа или слева. Но он более заметен на фоне общего интерьера.



















Помимо этого, ревизионный люк может быть:

• с открываемой дверкой. Считается самым простым вариантом. Чаще всего устанавливается в стены. Обшивается гипсокартоном, металлом или пластиком;

• с магнитом. Имеет специальную конструкцию, которая состоит из несущей рамы и дверцы, крепящейся магнитом. Дверца здесь изготавливается из металла. У разных моделей может быть разное количество магнитов. Их количество зависит от тяжести самой дверки. Такое устройство стоит довольно дешево. Но здесь на дверку можно клеить только легкие типы плиток. Кроме этого магниты с течением времени размагничиваются, что приводит к тому, что дверца перестает плотно прилегать к раме.

Кроме вышеперечисленных вариантов устройства ревизионных люков они могут различаться и в зависимости от места установки:

• в стену. Такие устройства монтируются в стену в вертикальной плоскости и имеют самые разнообразные варианты оформления. Здесь применимы все вышеописанные модели. Но зачастую используется модель с открывающейся дверкой;
• в потолок. В данной ситуации устройство будет находиться прямо над головой. Поэтому в качестве материала для обшивки дверцы лучше использовать пластик, так как он самый легкий из всех имеющихся вариантов отделки. Кроме этого, если потолок будет белым, то пластик на нем не будет сильно выделяться и станет практически незаметным. Обычно потолочные люки имеют съемные дверки, чтобы они не мешали во время проведения ремонтных работ;
• напольные. Встречаются несколько реже, чем два предыдущих варианта. Наиболее часто их устанавливают в туалете, где имеются горизонтально идущие водопроводные и канализационные трубы. Могут иметь как открывающиеся, так и съемные дверки. В данном случае материал, применяемый для отделки дверки, не играет особой роли.

Современный строительный рынок предлагает самые разнообразные модели ревизионных люков как под гипсокартон, так и под другие материалы. Поэтому перед его покупкой определитель с размером устройства, а также типом конструкции, чтобы потом не страдать от своего поспешного решения. Правильно подобранный тип люка поможет вам максимально замаскировать доступ к инженерным коммуникациям и не навредить внешнему виду помещения.

Подведем итоги

В статье мы рассказали, как утеплить люк на чердак своими руками тремя способами:

1. Закрыть проем крышкой-люком, которую очень легко сделать. Этот способ подходит в случае, если выходить на чердак вы планируете редко.
2. Сделать люк с откидывающейся крышкой. В этом случае люк — это, фактически, горизонтальная утепленная дверь. Сделать такой люк намного сложнее, чем простую крышку, но пользоваться им не в пример удобнее.
3. Вытянуть короб люка в сторону помещения и сделать в нем люк. Этот способ актуален только в тех случаях, когда уровень чистового потолка будет понижен. Например, из-за монтажа натяжного или подвесного потолка.

Утеплять люк на холодный чердак лучше всего PIR-плитами. Если крышка должна быть относительно тонкой, тогда можно использовать экструдированный пенополистирол. Если же толщина крышки люка не имеет значения, тогда для утепления хорошо подойдет и минеральная вата.
