Простой способ монтажа вытяжки на кухне по шагам

Назначение и стандартная комплектация сифона

Главный секрет сифона – в его изгибе. Вода полностью не покидает трубу, оставаясь в этом изогнутом отрезке трубы. Получается своего рода постоянный отстойник. Благодаря водяному затвору неприятные запахи из канализационной трубы не могут проникнуть в помещение – ванную, кухню, туалет. Таким образом, небольшой изгиб в трубе, элементарная конструкция защищает наши квартиры от канализационных «ароматов».

Сифонами обеспечены практически все мойки и раковины. Следовательно, устанавливая у себя на кухне новую мойку, нужно предусмотреть монтаж сифона – несложную процедуру, занимающую минимум времени. Самое простое устройство предназначено для моек с единственным сливным отверстием. Это сифон с компактным корпусом, диаметр патрубка которого составляет 32 мм. Само изделие и переливной канал выглядят как единое целое.

Самый простой вид сифона для раковины — это модель с одним сливным отверстием; а пластик в качестве материала изготовления — это самый оптимальный вариант для кухни

Чтобы лучше представить, как собрать сифон для раковины, рассмотрим стандартную комплектацию устройства:

• корпус изделия;
• пластиковый выпускной патрубок;
• пластиковый манжет;
• конусные манжеты из резины (32 мм);
• пластиковые гайки (32 мм);
• прокладки из резины;
• резиновая пробка;
• нижняя пробка;
• винт для стяжки;
• декоративная накладка для слива раковины.

Лучший материал для изделий данного типа – пластик (например, полиэтилен или пропилен). Его преимущества очевидны: не поддается коррозии и гниению, прочен и стоек к износу. Некоторые используют трубы из бронзы и латуни, но у них есть один недостаток: с течением времени их поверхность окисляется и накапливает грязь.

На схеме хорошо видны места соединений, которые герметично закручиваются

Система с параллельным подключением воздуховодов

Главная идея, ради которой затевалась разработка достаточно громоздкой системы, сводится к возможности сделать вентиляцию предельно малошумной и одновременно получить возможность использовать тепло за счет перегретого воздуха, поднимающегося над плитой в кухне. Приемный срез вытяжки кухни располагается на высоте 65-70 см над плоскостью варочной панели, температура отходящего воздуха достигает 80-130оС. За час кухня выдает 120-150 кубов горячего воздуха, энергию которого можно использовать для обогрева всего помещения частного дома.

Для вентиляции кухни с газовыми плитами замкнутый цикл не применяется, воздух после охлаждения и очистки, не возвращается в помещение, а выбрасывается по общей вентрубе на крыше.

Кухни с централизованным вентилированием не нуждаются в вентиляции с естественным удалением воздуха, поэтому кухонное помещение частного дома может располагаться где угодно, от подвала до чердака. Часто такое помещение даже не имеет оконных проемов или вентиляционных фрамуг.

Единственным недостатком параллельной схемы вентиляции считается потребность в достаточно больших и громоздких коробах увеличенного сечения. В каждое кухонное помещение приходит как минимум два воздуховода – для подачи чистого воздуха и отбора загрязненного потока. Если нет подвесных потолков, то интерьер кухни может выглядеть не очень эстетично.

Система достаточно эффективная, но самостоятельно рассчитать и спланировать проект вентиляции кухни в частном доме своими руками по приведенной схеме очень непросто. Лучше всего купить готовую документацию со спроектированными  воздуховодами, управляющей арматурой и вентиляционной аппаратурой. В этом случае оборудовать кухню и жилые помещения частного дома системой вентиляции вполне по силам даже слесарю – любителю. Но подключение и настройку лучше доверить специалистам.

Спаренная схема вентиляции кухонной комнаты

В типовой планировке расположения комнат обычного частного домостроения санузел, ванная и кухня  практически группируются в одном месте. Такой выбор обусловлен двумя факторами, схемой прокладки систем водоснабжения и канализации и разводкой воздуховодов вентиляции дома. Удобнее всего грязный воздух санузла ванны и кухни удалять по одним каналам.

Чаще всего вентиляционный канал идет от санузла, пересекает ванную комнату, соединяется с кухней и выводится за пределы дома, чаще всего на крышу или через стену дома. Из-за значительной протяженности каналов и перепадов давления, системы вентиляции каждой из комнат приходится оборудовать принудительным вентиляторным забором воздуха из помещения.

Чтобы избежать перетекания загрязненного воздуха между комнатами, встраиваемые вентиляторы оборудуются обратными клапанами-заслонками. Если в частном доме труба для сброса отработанных воздушных потоков, выведена на крышу, то вентиляторы для приточно-вытяжной системы должны быть оборудованы переточными клапанами. Это нехитрое устройство в виде клапанной коробки с качающейся заслонкой. Для ванной и туалета оно может быть вмонтировано в корпус вентилятора или установлено за ним.

Для кухни ситуация несколько отличается. Во–первых, в помещении кухни с газовым шкафом или плитой, наличие естественной вентиляции с отдельной вытяжной трубы всегда было и остается одним из главных требований газовщиков и пожарных инспекторов.

Во-вторых, давление воздушного потока в вентиляционном канале, пришедшего в кухню из ванной комнаты и санузла немного выше, чем в кухонном помещении. Поэтому переточный клапан в условиях кухонной вентиляции работает очень неустойчиво. В результате, нормальную вентиляцию помещения обеспечить только при включенной вытяжке. После ночного застоя атмосфера кухни покажется достаточно душной и затхлой.

Улучшить ситуацию можно, если сделать вентиляцию на кухне в частном доме с отдельной вытяжной трубой. Если по условиям строительства частного дома нет возможности пробить трубу на крышу, специалисты советуют вывести вентиляцию кухни в частном доме через стену.

Где устанавливать кухонную вытяжку

Установка кухонной вытяжки ведется согласно инструкции. У дорогих моделей, изделий известных фирм вариантов 3-5, прочих – один. Главными факторами считайте высоту подвеса над кухонной плитой, перекрытие порталом поверхности рабочего стола целиком, количество изгибов воздуховода. Центральные аспекты, определяющие работоспособность вытяжки. Если подвесить портал слишком низко, начнут гореть, плавиться жировой фильтр, иные элементы конструкции. Вход кухонной вытяжки расположен слишком высоко – часть продуктов сгорания будет проходить мимо. Низко подвешенное оборудование будет мешать повару. Критериев выбора места под кухонную вытяжку много.

Телевизионные передачи, видео Ютуб, обзоры дают противоречивые рекомендации касательно высоты установки кухонной вытяжки, советуем следовать руководству по эксплуатации. Цифры услышите разные, производитель изучил, какую мощность дают конфорки, вне зависимости питается ли варочная панель газом или электричеством. Тяжкий труд проделан сервисными бригадами крупных концернов, зачем плыть против течения. Например, в инструкции указано:

1. Минимальная высота подвеса над газовой плитой составляет 65 см.
2. Минимальная высота подвеса над кухонной плитой составляет 55 см.

Расстояния, отмеренные от крышек конфорок, не от стола плиты, рекомендуем выдерживать. Дистанции определяются количеством горелок, размерами портала, умная передача руководство по эксплуатации заменить неспособна. Инструкции нет – скачайте, побороздив интернет, сегодня найдете бумаги.

Наконец, для тяжелых случаев, кухонная вытяжка настолько простая, что лишена инструкции, рекомендуется выбрать расстояние максимальное, рекомендованное найденными источниками. Портал по возможности перекрывает конфорки с запасом 5–10 см. Уместно накрыть куполом горелки, работающие чаще (хозяйка может пользоваться из четырех расположенными по диагонали, накрыть не удастся).

Каждый соберет вытяжку своими руками, получив соответствующий опыт работы, обрабатывая металл. Использовать прибор по правилам нельзя, многие горн строят сами, здесь только вытяжка. Отверстие купола снабдите вентилятором ванной комнаты. Прибор обязан выдерживать повышенные температуры. Лучше для кухонной вытяжки выбрать стальной вентилятор, известны случаи – нормально работал пластиковый. Обсуждали вопрос, как изготовить конструкцию своими руками, упомянем: размеры можно позаимствовать аналогичной конструкции

Обратите внимание: у современных вытяжек используются тангенциальные вентиляторы, можно взять из старого пылесоса, благо крыльчатка имеется. Кухонная вытяжка работает в длительном режиме (без перерыва)

Потрудитесь снабдить устройство предохранительными механизмами. Иные пылесосы лишены защиты против перегрева по тривиальной причине: мотор обдувается отфильтрованным воздухом, забираемым через шланг. Кухонной вытяжке номер принесет вред. Воздух плиты горячий, может нагревать дополнительно двигатель кухонной вытяжки, не охлаждать. Проблема решается просто. Найдите в старой бытовой технике термопредохранитель на 135 или 145 ºС. Посетите рынки. Плотно к виткам обмотки статора примотайте приобретение, подавайте питание через элемент защиты.

Большинство пылесосов лишено варисторов. Элементы избавляют от пробоя коллектора (искра). Более подробно читатели осведомятся на специализированных сайтах, напаиваются варисторы параллельно щеткам одним концом, вторым сажаются на корпус двигателя. Отсутствуй заземление, пробой пойдет оболочкой мотора, не выходя в цепь, не наводя помехи, не сжигая нежные электронные устройства.

Высота установки вытяжки вопрос решенный. Двигатель пылесоса шумный, есть шанс, соседи вызовут подкрепление, наряд узнает, кто завывает в вентиляционном канале. Логично заменить коллекторный мотор асинхронным. Корпус, крыльчатку взять пылесоса. Сложный процесс, если распирает желание сделать кухонную вытяжку своими руками…

Нормы и требования к кухонным вытяжным системам

По принципу работы кухонные вытяжки делятся на две принципиально разные группы. Вытяжка с фильтром очищает воздух в помещении, заставляя его циркулировать через встроенную систему фильтров. Таким образом, побочные продукты задерживаются в фильтрах вытяжки, а очищенный воздух рециркулирует обратно в помещение

Эта группа вытяжек привлекает внимание своей низкой ценой, простотой, компактностью, низким уровнем шума и легкостью установки – достаточно прикрепить вытяжку к стене и включить в розетку, чтобы она начала работать. Недостатками являются низкая эффективность и дополнительные хлопоты по обслуживанию, поскольку фильтрующие элементы устройства требуют периодической очистки и замены. Вытяжка с отводом для вентиляции, как следует из названия, наоборот, не пропускает воздух через себя, а выводит его за пределы помещения

Этот метод позволяет качественно повысить уровень производительности и эффективности работы устройства, но требует квалифицированного монтажа системы воздуховодов. В этой статье мы рассмотрим основные вопросы установки кухонной вытяжки с воздуховодами для вентиляции

Вытяжка с отводом для вентиляции, как следует из названия, наоборот, не пропускает воздух через себя, а выводит его за пределы помещения. Этот метод позволяет качественно повысить уровень производительности и эффективности работы устройства, но требует квалифицированного монтажа системы воздуховодов. В этой статье мы рассмотрим основные вопросы установки кухонной вытяжки с воздуховодами для вентиляции.

Правила требуют соблюдения ряда правил и требований при выборе и установке кухонной вытяжки:

Высота установки вытяжки над рабочей поверхностью

Это очень важно для работы прибора, так как если он установлен слишком низко, то это значительно увеличит загрязнение прибора дымом и продуктами сгорания. С другой стороны, вытяжка, установленная слишком высоко, не сможет эффективно улавливать загрязняющие вещества из воздуха. Для электрических варочных панелей и стационарных плит высота установки составляет 65-70 см от рабочей поверхности, а для газовых плит – 75-80 см

Сопоставьте мощность прибора с объемом помещения и интенсивностью выполняемых в нем работ. Производительность вытяжки – это количество воздуха, которое прибор пропускает через себя за один час работы. В обычной квартире или частном доме, где кухня используется для приготовления пищи для всей семьи, объем помещения в кубических метрах следует умножить на k=10-12, чтобы определить необходимую мощность навеса. Другие требования к шумности устройства и использованию огнеупорных материалов должны быть выполнены производителем, поэтому при покупке убедитесь, что в технической карте изделия содержится информация о соответствии действующим стандартам и ГОСТу. Если вы собираетесь использовать вентиляционную вытяжку, она должна быть оснащена фильтрующей решеткой или решеткой, которая предотвратит попадание грязи и жира в вентиляционный канал

Для электрических варочных панелей и стационарных плит высота установки составляет 65-70 см от рабочей поверхности, а для газовых плит – 75-80 см. Сопоставьте мощность прибора с объемом помещения и интенсивностью выполняемых в нем работ. Производительность вытяжки – это количество воздуха, которое прибор пропускает через себя за один час работы. В обычной квартире или частном доме, где кухня используется для приготовления пищи для всей семьи, объем помещения в кубических метрах следует умножить на k=10-12, чтобы определить необходимую мощность навеса. Другие требования к шумности устройства и использованию огнеупорных материалов должны быть выполнены производителем, поэтому при покупке убедитесь, что в технической карте изделия содержится информация о соответствии действующим стандартам и ГОСТу. Если вы собираетесь использовать вентиляционную вытяжку, она должна быть оснащена фильтрующей решеткой или решеткой, которая предотвратит попадание грязи и жира в вентиляционный канал.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

• Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
• Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
• Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

5 Дополнительные возможности встраиваемых систем

Вытяжной шкаф выполняет функции жироуловителя, устранителя пара, запахов. Он является красивым предметом интерьера.

Дополнительные параметры управления дорогих моделей:

• регуляция уровня яркости встроенной подсветки;
• задание голосовых команд системе;
• автоматическая смена рабочих режимов – зависит от интенсивности использования варочной поверхности;
• настройка времени включения, выключения вентилирующей системы, используя режим таймера;
• присутствие датчиков, реагирующих на уровень загрязнения фильтрационных компонентов;
• установка двух фильтрационных элементов – выполнение грубой, тонкой чистки одновременно.

Хороша ли вытяжка этого типа – ответ да, при условии грамотного подбора и монтажа.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

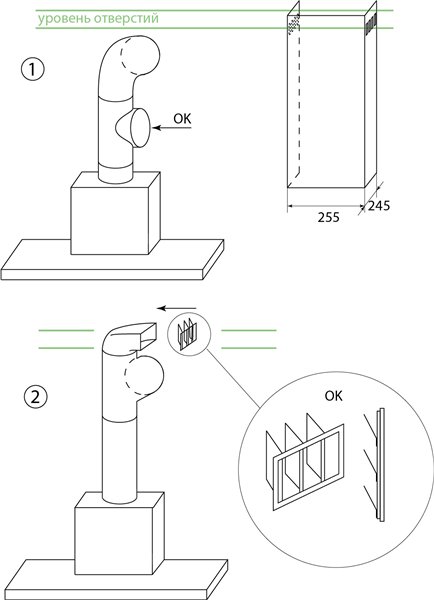

Схема установки

часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
3. С внешней стороны устанавливается решётка.
4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
7. Шкаф с гофрой устанавливается на место.
8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правила установки вытяжных устройств

Монтаж зависит не только от внешних условий, но и от особенностей самого прибора: вида, формы, размера, веса, назначения, набора функций.

Некоторые вытяжки встраивают в мебельные модули, другие подвешивают посреди кухни – над «островом», третьи просто устанавливают на крепления на стену.

Перед установкой обязательно познакомьтесь с техническими характеристиками и рекомендациями производителя: возможно, из-за большого веса придется пригласить помощника или даже нанять бригаду, чтобы закрепить тяжелый прибор

Все домашние вытяжки можно разделить на 2 категории:

• устройства с воздуховодами , через которые отработанный воздух отводится в вентиляционную шахту;
• приборы циркуляционного типа, очищающие воздух с помощью фильтров.

Первые обладают большей производительностью, но труднее в установке, вторые легко монтируются на стену, но и воздух чистят качественно только до того момента, пока не засорятся фильтры. Но есть и третий вариант – комбинированные, сочетающие возможности обеих категорий.

Сегодня несложно запутаться в ассортименте вытяжных устройств. В магазинах бытовой техники можно найти все: от простейших «козырьков» с угольными фильтрами до дорогостоящих «островных» агрегатов, рассчитанных на установку в просторных помещениях.

Галерея изображенийФото из Главной сложностью при установке будет подготовка места монтажа – небольшого шкафчика, который крепится прямо над плитой, а также размещения каналов для отвода испаренийПопулярные вытяжки, требующие свободного места для монтажа. Имеют красивый дизайн, более эффективные, однако подключенный воздуховод после установки требует маскировкиЕсли рабочая поверхность расположена не традиционно – у стены – а посреди кухни, то не обойтись без специального подвесного оборудования, фиксируемого к потолкуВытяжка фиксируется на полочке или нижней плоскости кухонного шкафчика, а воздуховод, если он есть, встраивается в этот шкафУстройство для встраивания в кухонный шкафНастенный агрегат наклонного или купольного типа«Островные» агрегаты с нестандартной установкойЭкономичный подвесной прибор

Даже при беглом осмотре устройств становится ясно, что они устанавливаются по-разному. Что же требуется учитывать при самостоятельной установке бытовой кухонной вытяжки?

Если оставить в стороне технические нюансы оборудования и заострить внимание только на монтаже, то пригодятся следующие правила:

• прибор должен быть компактным, подходящим по дизайну и размерам, вписывающимся в интерьер;
• перед установкой необходимо подготовить место: проверить прочность несущей стены или подобрать мебельный модуль;
• если газовая труба проходит рядом, нужно продумать установку на кронштейне или выбрать более дорогой вариант – перенос трубопровода;
• согласно требованиям, устройство монтируют на определенной высоте: 65-75 см для электроплит, 75-85 – для газовых (кроме некоторых моделей, которые можно устанавливать и ниже);
• заранее планируется и установка воздуховодов – размеры коробов или вытяжных труб, количество поворотов, «маршрут» прохождения.

Еще при выборе оборудования и высоты установки вытяжки учитывают такие нюансы, как размеры варочной поверхности и рост человека, который будет заниматься готовкой.

Чем шире плита, тем крупнее и производительнее должна быть вытяжка. А от человеческого роста зависит высота монтажа – экран не должен мешать заниматься хозяйственными делами

В идеале экран вытяжки должен быть чуть шире плиты, без разницы какой – газовой или электрической, однако нужно помнить, что при сгорании газа выделяются продукты горения, поэтому лучше приобретать более мощный агрегат.

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

• Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
• Настенные системы монтируются на стену, в отличие от подвесных систем;
• Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
• Встраиваемые системы устанавливаются внутри предметов мебели;
• Угловые приборы занимают кухонный угол;
• Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
• Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

Установка кухонной вытяжки этапы монтажа

Производить монтаж оборудования стоит с учетом всех рекомендаций производителя, которые можно найти в упаковке

Схема установки, правила безопасности, общие рекомендации нужно принимать во внимание в обязательном порядке. Если этого не сделать, продолжительность работы устройства может быть снижена, а при поломках производитель откажет в гарантийном ремонте

Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

• встраиваемую;
• потолочную;
• настенную;
• угловую;
• каминную.

Перечень обязательных работ при монтаже вытяжки на кухне включает в себя такие этапы:

1. Установка оборудования. Для этого устройство прикрепляют к стене или непосредственно к навесному мебельному шкафу, который расположен над газовой плитой. Крепление должно быть надежным и качественным, чтобы не было вибрации и оборудование не сорвалось под собственным весом. Все щели, отверстия стоит заделать с помощью монтажной пены. Это устранит вибрацию и система станет герметичной.
2. Подключение устройства к электросети. Обычно сделать это не сложно, так как от электродвигателя идет провод с вилкой, установленные заводом-изготовителем. Для красоты и удобства провода можно скрыть в стене либо аккуратно проложить его в самом шкафу. Для этого кабель укладывается в кабель-канал. Не рекомендуется устанавливать розетку для подключения агрегата вблизи с источником тепла. Это может привести к перегреву провода и возникновению короткого замыкания.
3. Монтаж вентиляционного патрубка. Для проведения гофрированной трубы через шкаф, в нем нужно сделать отверстия соответствующего диаметра. Воздуховод фиксируется с помощью хомутов, для герметизации системы используют универсальный силикон. Гофра к вентиляционной системе подключается через переходник. Это специальная решетка, которую отдельно приобретают в строительном магазине.
4. Соединение вентиляционных каналов в единую систему и подключение к централизованной системе вентиляции в доме.

Монтаж воздуховода для кухонной вытяжки своими руками

Оптимальная высота вытяжки от плиты составляет около 70-80 см. Если поднять ее выше, то испарения и газы будут плохо улавливаться, а эффективность очистки воздуха будет ниже. При установке ниже 70 см неизбежно происходит перегрев оборудования, двигателя и прочих деталей. Это приведет к выходу из строя деталей, а в некоторых случаях может стать причиной пожара.

При расчете длины гофрированной трубы, которая служит в качестве воздуховода, тоже нужно учитывать некоторые особенности. Например, чем она длиннее, тем менее эффективна вытяжная система

Важно помнить, что чем больше диаметр трубы, тем лучше будет работать вытяжка. Большое количество углов и поворотов замедляет скорость движения воздуха по системе

Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку

Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку.

Даже если все сделать правильно, иногда качество очистки воздуха на кухне будет недостаточным. Причина может быть в слабом двигателе, установленном на вытяжке. Производительность оборудования стоит определить до покупки. Обычно чем больше помещение, тем более мощный прибор нужно покупать. Как показывает практика, наиболее эффективное выведение воздуха наблюдается на малых или средних оборотах двигателя.

После установки оборудования и запуска его в эксплуатацию, необходимо регулярно чистить фильтры, наружные и внутренние части вытяжки. Вот несколько советов по уходу за прибором на кухне:

• корпус снаружи моют теплой водой с добавлением небольшого количества обезжиривателя, после сухими салфетками вытирают насухо;
• металлическую поверхность легко очистить с помощью чистящего геля и губки;
• стеклянную поверхность можно отполировать, используя очиститель для окон;
• жироулавливатель чистить труднее всего. Легче отмыть скопившийся жир в горячей воде с обезжиривателем.

Видео о том, как осуществить монтаж кухонной вытяжки своими руками

https://youtube.com/watch?v=AvKk79fCsQo

Решили выполнить монтаж кухонной вытяжки своими руками? Сделать это просто, если прочитать советы мастеров по установке прибора и соблюдать инструкции от завода-изготовителя. После установки вытяжки на кухне будет гораздо комфортнее и чище. Поэтому порадуйте хозяйку таким нужным приспособлением для очистки воздуха как вытяжка.
