Схема врезки в централизованный водопровод
Если в зоне расположения вашего дома или участка есть коллекторный колодец, то врезку проводят (если разрешено) в этом колодце. Если таковой расположен далеко, то доступ к трубе осуществляют через дополнительный колодец.
- в указанном проектом месте роют квадратную яму размером 1,51,5 метра;
- от ямы, в направлении к дому копают траншею для будущего отвода;
- по завершению всех работ над местом врезки сооружают дополнительный колодец с крышкой для доступа к месту подключения.
Подключение к централизованной трубе, которая находится под давлением, осуществляют в два этапа:
- Установка фланца для отвода с запорным вентилем.
- Рассверливание тела трубы.
Врезаться в пластиковую водопроводную трубу можно как с применением сварки, так и без нее. Подключение к стальным коммуникациям обычно проводится при помощи приваренного фланца.
Как выбрать материалы для водопровода
Чтобы подключиться к центральной магистрали надо использовать трубы с сечением, равным боле 50 миллиметров, выполненных из стали, чугуна, пластика. Работа с трубами из пластика исключает сварку.
Чугун очень хрупкий, давить на него во время сверления сильно нельзя, процесс проделывания отверстия выполняют с помощью малых оборотов. Также надо учитывать, что труба отвода не может быть больше трубы центральной магистрали. При подключении к трубопроводу и пластикового материала, работающего под давлением около 1.6 миллиампер, требуется использование хомутов – седелок.
Внимание! Седловой хомут выполнен из металла, изделие имеет запирающую пластину или специальный механизм. Все чаще применяются хомуты, части которых имеют фрезу и встроенные клапаны
Они подходят для врезки в сети с давлением не боле шестнадцати бар. Такие устройства имеют муфты, и процесс врезки происходит с помощью сварки. Такой вид хомута противостоит возникновению коррозии, и служат более пятидесяти лет. Специалисты также находят применение засверлочным хомутам, которые идут в комплекте с разъемами для поворотов и насадками. Засверлочные хомуты можно устанавливать на трубы, имеющие диаметр в пределах 80-300 миллиметров
Все чаще применяются хомуты, части которых имеют фрезу и встроенные клапаны. Они подходят для врезки в сети с давлением не боле шестнадцати бар. Такие устройства имеют муфты, и процесс врезки происходит с помощью сварки. Такой вид хомута противостоит возникновению коррозии, и служат более пятидесяти лет. Специалисты также находят применение засверлочным хомутам, которые идут в комплекте с разъемами для поворотов и насадками. Засверлочные хомуты можно устанавливать на трубы, имеющие диаметр в пределах 80-300 миллиметров.
Необходимый набор инструментов для врезки:
- лопаты совковая, штыковая.
- перфоратор и сверла.
- коронка с болгаркой.
- наличие прибора под фрезу.
- кусок бумаги наждачной.
Особенности врезки в трубу водопровода
Согласно правилам, для врезки следует взять подписанное руководством местного водоканала разрешение и план участка, где будут вестись работы. Помимо этого, потребуются технические условия, для получения которых придётся посетить центральный отдел водоканала. Технические условия обычно содержат информацию о месте подключения, данных для врезки, а также о диаметре трубопровода пролегающей магистрали.
Помимо работников водоканала, разработать проектно-сметную документацию могут другие специализирующиеся на подобной работе фирмы с соответствующей лицензией. Цена за услуги, касающиеся составления документации для врезки в водопровод под давлением, у таких организаций может оказаться несколько ниже.
Однако, в дальнейшем существует вероятность возникновения конфликтной ситуации с представителями водоканала, которые не всегда дают одобрение таким проектным разработкам.
Получив необходимые бумаги, следует обратиться в отделение СЭС, где зарегистрировать проект. Здесь же потребуется написать заявление для получения необходимого разрешения на подключение к водопроводной системе.
В соответствии с общепринятыми нормами, выполнять работы по врезке в трубу водопровода могут лишь специалисты с соответствующим допуском. Человек, заказавший осуществление этой услуги, сэкономить может лишь на собственноручном выкапывании и засыпании траншеи, а также на подсобных работах, не требующих разрешений.
Существуют некоторые ситуации, при которых врезка трубы в водопровод запрещена:
- подсоединение к магистрали без установки прибора учёта;
- отсутствие подключения к централизованному водоотведению;
- больший диаметр отводной ветки, чем у магистрального трубопровода.
Строительство смотрового колодца
Такого колодца будет достаточно для размещения в нём отсекающей арматуры и выполнения необходимых манипуляций по присоединению к водопроводу. Подобное сооружение позволит облегчить в дальнейшем возможное проведение ремонта домашней системы.
Чтобы сделать колодец, вырывают котлован необходимых параметров, дно которого устилают десятисантиметровым слоем гравия. Для формирования надёжного основания получившуюся «подушку» устилают листом рубероида. Сверху заливают бетонную стяжку.
Спустя не менее трёх недель над затвердевшей плитой выкладываются стены шахты. С этой целью может использоваться кирпич, железобетонные кольца либо цементные блоки. Горловину ямы возводят вровень с поверхностью.
При строительстве колодца на участке с часто поднимающимися грунтовыми водами следует обеспечить его водонепроницаемость. Наиболее удобно в этом плане воспользоваться готовой пластиковой ёмкостью, которую крепят к бетонному основанию. Верхняя часть прикрывается плитой с отверстием для установки люка.
Водопроводы бывают изготовлены из нескольких видов материалов: пластика, чугуна или стали
Стоит остановить внимание на каждом из них

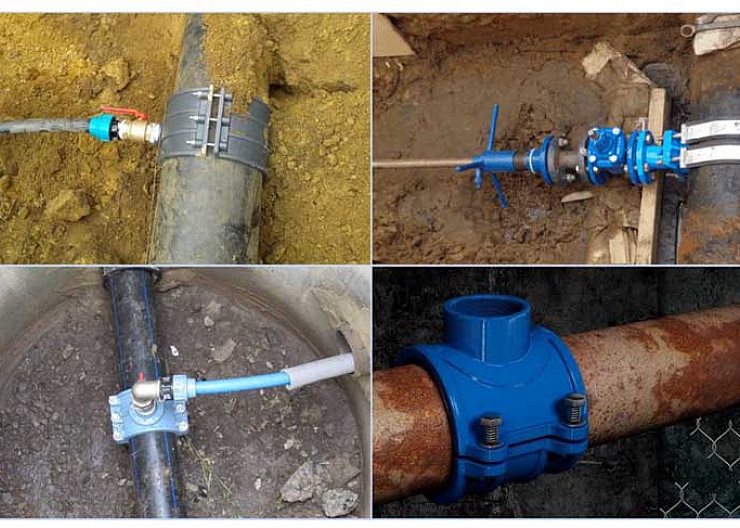

Устройство для врезки
Как врезаться в водопроводную трубу без сварки? Для этого служит седельный хомут, или седелка. Подобное соединение выдерживает давление до 16 атм.
Что такое седелка
Хомут для врезки в водопровод под давлением напоминает муфту, состоящую из двух половин, на одной из которых расположен патрубок или фланец для врезки.
Герметичность соединения осуществляется за счет прокладки. Она может быть выполнена в виде кольца, окаймляющего врезное отверстие. Подобное изделие, обычно, изготовляют для пластикового трубопровода.
Второй вид прокладки – это уплотнительный слой, покрывающий всю внутреннюю поверхность хомута для врезки в водопровод. Такая модель предназначена для металлической, чугунной и асбестоцементной магистралей, но встречается и в пластиковых конструкциях (как сделать водопровод из полипропилена своими руками ). Используемый материал – этилен-пропиленовый каучук.
Производятся также универсальные седелки, основу которых составляет металлическая полоса, напоминающая стяжной автомобильный хомут.
Стоимость седельных хомутов от 70 рублей.
Схема седельного хомута для врезки водопровода.
Бывают изделия с дополнительными элементами, облегчающими врезку в существующий водопровод:
- со встроенной фрезой и боковым отводом на перекрывной кран;
- с герметичным торцом патрубка.
Встречаются седелки, выполненные в виде трехсоставных муфт для врезки в водопровод большого диаметра.

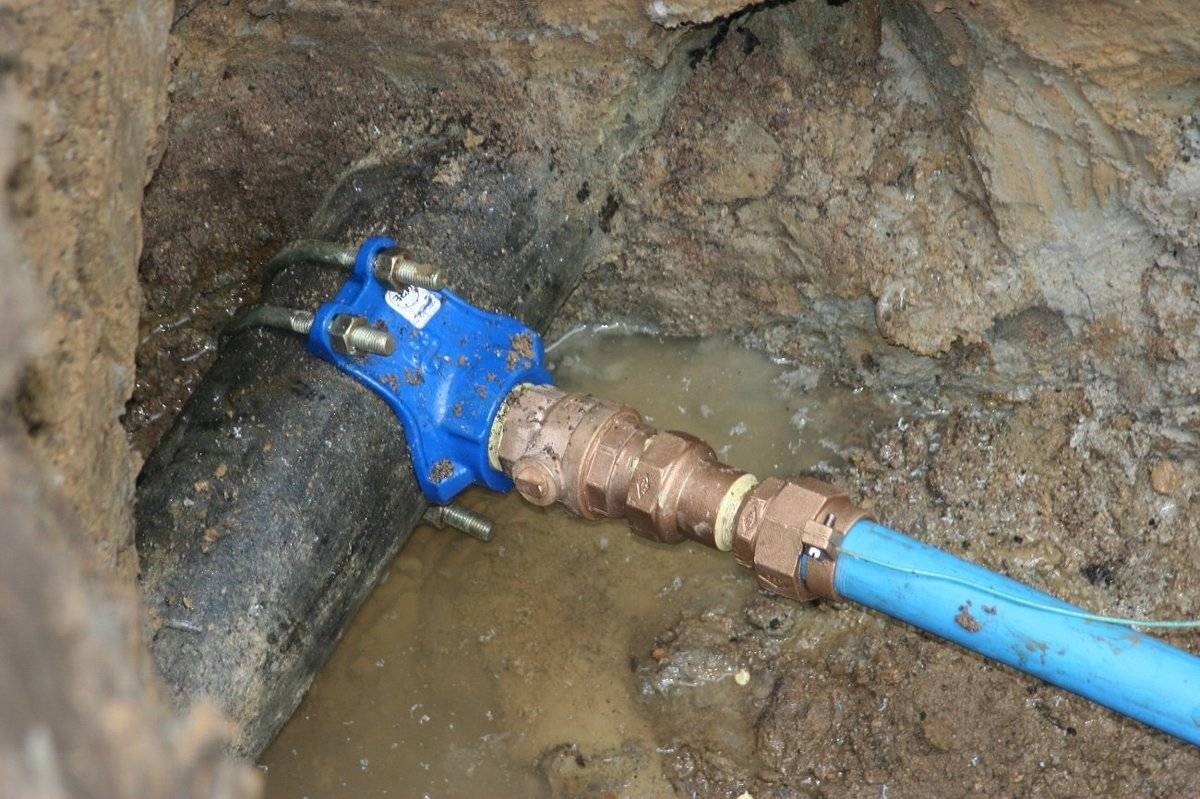

Крепление седелки
Половины хомута стягиваются между собой двумя, четырьмя или шестью болтами в паре с гайками. Закручивание производится равномерно, без перекосов.
Выбранный участок трубопровода очищается от грязи, чтобы обеспечить плотное прилегание прокладки. На железной трубе снимается ржавчина (какие трубы выбрать для водопровода в квартире ). Затем крепится седелка для врезки в водопровод.
Иногда болты из комплекта могут быть такой длины, что состыковывать две половины хомута тяжело. Проверяется это перед врезкой и при необходимости приобретаются в магазине более длинные болты. Лучше их покупать в паре с гайками, потому что зарубежные стандарты могут не соответствовать нашим размерам. Такое случается с турецким товаром.
Если возникли сомнения в плотности прилегания хомута или в качестве турецкой прокладки, тогда используется герметизирующая паста, которая наносится тонким слоем на уплотнение.
Схема крепления седельного хомута к водопроводу .
Холодная врезка в магистральный газопровод
Врезка отводов в магистральные трубопроводы производиться при помощи устройства, позволяющего производить работы без остановки перекачки при рабочем давлении в трубопроводе до 6,4 МПа.
Комплекс работ по врезке в существующий газопровод под давлением с применением огневых работ выполняет специализированная бригада. Подготовка газопровода к врезке выполняется подразделение предприятия, эксплуатирующего газопровод. На огневые работы под давлением составляется наряд — допуск. Специализированная бригада должна пройти подготовку и аттестацию на выполнение работ по сварке и врезке с применением специального оборудования.
До начала производства работ по врезке необходимо провести обследование участка газопровода, где планируется врезка. Определяется глубина заложения газопровода, расположение продольной оси, отмечается колышками, устанавливаемыми через 50 м, и знаками высотой 1,5-2,0 м с указанием фактической глубины заложения, устанавливаемыми в пределах видимости на прямых участках трассы не более чем через 50 м, в местах пересечения с отводом. Определить положения газопровода вертикальной (глубины заложения) и горизонтальной (в плане) плоскостях.
Работы по врезке под давлением с применением сварки на газопроводах разрешается производить только при известном химическом составе металла трубы в месте врезки. В месте монтажа узла врезки не допускается наличие поверхностных и внутренних дефектов (расслоений, трещин, раковин и др.).
Перед проведением работ по контролю качества металла очистить поверхность трубы, находящейся под давлением, на всю длину участка врезки газопровода в котловане от остатков грунта, изоляции. Очистку производить только вручную, либо пескоструйными установками, скребками, щетками, либо другими инструментами безударного действия. Определить и наметить мелом места врезки и установки узлов врезки.
Производить контроль качества металла трубы в месте монтажа узла врезки ультразвуковым методом.
Замерить толщину стенки трубы на расстоянии порядка 100 мм по обе стороны окружности места приварки.
Сборка и сварка стыков производится согласно требованиям СН 111-42-80 и ВСН 006-89.
Требования к сварным соединениям, выполняемым на газопроводе под давлением:
кольцевые сварные швы при варке накладки, разрезного тройника, муфты и основной трубы выполняется с обязательным положением на тело трубы наплавленного слоя шва.
глубина проплавления стенки основной трубы при положении корневого и наплавленного слоев сварного шва должны быть 2,4 мм, но не более 40% от толщины стенки трубы.
при положении продольных сварных швов приварки половик разрезного тройника (муфты) между собой глубина проплавления должна быть равна толщине стенки тройника (муфты).
Проплавление стенки основной трубы не допускается.
Параметры сварочного процесса устанавливаются в соответствии с основными требованиями по обеспечению безопасности и качества работ:
недопущение прожога стенки трубы;
недопущение растрескивания металла в зоне термического влияния вследствие охлаждения потока и газа и водородного растрескивания.
Приварку узлов врезки на действующем газопроводе под давлением следует вести с обязательным предварительным нагревом свариваемых поверхностей.
Предварительный нагрев производится перед нанесением корневого наплавленного шва, а также каждого из последующих слоев, если температура участка шва, подлежащего к сварке, упала ниже минимального предела.
Контроль температуры предварительного нагрева свариваемых поверхностей производится с использованием контактных термометров и термокарандашей.
Температура предварительного нагрева свариваемых поверхностей для приварки узла врезки к телу газопровода должна быть 100єС, не более 250 єС.
Предварительный нагрев производится с использованием газовой горелки или электроиндукционных нагревателей.
Отклонения от номинальных размеров наружных диаметров и овальность труб не должны превышать пределов, обеспечивающих допустимый зазор при сварке узла врезки с поверхностью газопровода.
При превышении пределов отклонении в предполагаемом месте врезки место врезки сдвигается.
Запрещается на время производства работать на газопроводе врезной под давлением подъем давления на параллельных и пересекающих его нитках газопроводов.
Вскрытие газопровода, находящегося под давлением, и разработку котлована экскаватором следует производить при условии приближения режущих кромок зубьев ковша на расстоянии не ближе чем 0,5 м до образующей трубы газопровода со всех сторон, при этом ходовая часть и опорные элементы экскаватора не должны перемещаться непосредственно над газопроводом.
Как подключиться к чугунной трубе
Изделие из чугуна более твердое, чем полимерное, поэтому монтаж требует соблюдение своих правил:
- Место под врезку зачищают, снимая верхний слой чугуна.
- Место врезки оснащают седелкой, прокладывая уплотняющие резинки.
- К отводу из фланца монтируют вентиль, в него выполняют ввод коронки.
- Просверливают трубу, при этом время от времени охлаждают поверхность реза, заменяют коронки, которые затупились.
- Затем вытаскивают коронку, перекрывая задвижку.
- Проделывают восстановительные работы против появления коррозии, проводят изоляцию.
Когда вытаскивают сверла из отверстия, надо соблюдать осторожность, чтобы в электроинструменты не попала вода. Для этого надо сделать защитный экран из старой коробки либо резины
Экран устанавливают между патроном и корпусом инструмента.
Важно! Врезка в водопроводную сеть подразумевает применение 6 атмосфер, поэтому надо контролировать наличие протечек в стыках. Седельный хомут можно соединить со станком для сверления
Элементы конструкции состоят из:
Седельный хомут можно соединить со станком для сверления. Элементы конструкции состоят из:
- блокировочного болта,
- ручки и трещетки,
- промывочного крана,
- вала, оснащенного сверлом.
Детали станка имеют корпус из металла. Наличие направляющей муфты упрощает работу, направляя оборудование в необходимую сторону.
Врезка в чугунную трубу
Здесь подход должен быть несколько иным. Металл во много раз тверже полимера, но при этом малопластичен, в связи с чем, чугунный трубопровод при сильном физическом воздействии может лопнуть. Поэтому этапы работ соблюдаются следующие.
- После откапывания трубы в точке врезки ее отчищают от ржавчины. Там, где намечен пробой, с помощью болгарки снимается внешний слой каленого металла.
- На магистраль монтируется разборная седелка, причем между хомутом и основой следует поместить уплотнитель из резины – он герметизирует стык.
- На отвод седелки фиксируется запорный вентиль. Коронка для пробоя отверстия вводится через него.
- При сверлении требуется регулярно менять коронки (тупиться они будут довольно быстро) и постоянно охлаждать место пробоя.
После проделывания отверстия в теле трубы коронка извлекается, вода перекрывается. Монтаж отвода, ведущий к счетчику от седелки, производится стандартным образом.
Процесс врезки
В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.
Простой метод
Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.
К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.
Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.
Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.
Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.
Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.
Схема седельного хомута для врезки водопровода под давлением.
Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.
Основные способы соединения:
- Резьбовое.
- С использованием компрессионных фитингов.
- Клеевое.
- При помощи пайки.
Это зависит от материала трубы.
Применение встроенной фрезы и защитного клапана
Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.
На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.
Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.
Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.
Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.
Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.
Еще способы
Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.
На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.
Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.
К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.
После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.
Возможно вам будет интересна информация изложенная в следующих статьях:
Видео о врезке в водопровод под давлением.
https://youtube.com/watch?v=yxTsmEGk_5U
Возведение колодца для обустройства узла
Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.
В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.
Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом
Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.
Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.
Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.
Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.
Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.
Что нужно знать перед тем, как осуществить врезку
Сначала нужно упомянуть про бюрократические моменты и только после этого переходить к техническим аспектам. Итак, вероятней всего, придется получить разрешение на врезку. Но можно врезаться в водопровод и без разрешения, если вы точно уверены, что к чему. При этом стоит понимать, что за незаконную врезку предусмотрена административная и материальная ответственность.
Второй момент связан с определением оптимального участка трубы для врезки в водопровод. Лучше всего если это будет такое место, где труба проложена прямо, без изгибов. Плюс ко всему, к трубопроводу должен быть свободный подход, чтобы вырыть яму и произвести подключение трубы.
Третий момент связан с определением нужных материалов, для врезки в водопровод под давлением. Выбор напрямую зависит от того, из чего именно сделана труба: полипропилена, стали или чугуна. Также нужно заранее знать диаметр трубы, в которую будет осуществляться врезка.
Выбор материалов для врезки
В зависимости от материалов изготовления трубопровода существуют готовые седелки для труб. Чаще всего это пластиковые изделия в виде хомута с резьбовым ниппелем посередине.
Для врезки в стальной трубопровод, можно использовать и самодельные приспособления. Изготавливаются они из трубы диаметром больше, чем сам трубопровод, в который планируется врезка.
Чтобы сделать самодельное приспособление для врезки понадобится сварка, кусок трубы и резьбовой ниппель. Сначала труба разрезается вдоль на две части. Сбоку к каждому куску привариваются металлические пластины, с заранее просверлёнными отверстиями. Пластины нужны для того, чтобы обжать хомут на трубе.
Затем к одной части трубы приваривается резьбовой ниппель, и через него сверлится отверстие в трубе. Готовое изделие можно использоваться для того, чтобы врезаться в трубопровод под давлением.
Процесс врезки в трубопровод
Наилучшей иллюстрацией процесса врезки в трубопровод будет видео от компании ArmProf, которая занимается поставкой комплектующих для выполнения врезки в трубу под давлением. Оборудование для врезки в трубопровод представлено на официальном сайте компании https://www.armprof.ru/catalog/instrument/ .
Представленный ролик демонстрирует насколько врезка в трубу может быть скоротечной и технологичной. Для выполнения операции не потребовалось рыть огромный котлован о отключать потребителей.
Выделим основные этапы технологического процесса:
Установка хомута
Перед установкой следует убедиться, что хомут полностью соответствует диаметру трубы, в которой будет выполняться врезка. Поверхность трубы следует очистить, затем установить хомут и плотно затянут крепежные болты.
Установка задвижки
Задвижка крепится к фланцу хомута. Задвижка должна плотно зарываться, это следует проверить до выполнения сверления.
Установка сверлильного оборудования
Устройство для врезки представляет собой бур с крышкой, которая крепится к задвижке. Герметичность соединения обеспечивают уплотнения. Перед началом монтажа необходимо проверить, что сверло свободно проходит через задвижку, а его длины достаточно для выполнения отверстия.
Выполнение процесса сверления
После установки оборудования для врезки выполняется сверление трубы. При правильно выбранном и установленном оборудовании процесс сверления происходит без значительных утечек жидкости из трубопровода. Появление незначительного количества жидкости возможно лишь при извлечении бура из задвижки.
Природный газ обеспечивает человека теплом и горячей пищей. Однако для реализации этих функций его необходимо подвести к жилищу – обустроить трубопровод, соединенный с центральной сетью, отопительным оборудованием и бытовыми приборами.
На этапе проектирования магистрали, необходимо разобраться, какие разрешительные документы предстоит оформить, как правильно врезаться в газопровод и кому доверить такую ответственную работу. Ответы на эти вопросы подробно изложены в статье.
Кроме того, мы описали разные способы подключения к центральной магистрали, а также обозначили особенности подсоединения к пластиковому и металлическому трубопроводу.
Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.
Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.
А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.
Врезку в газопровод должен осуществлять специалист газовой службы, имеющий необходимый уровень допуска и соблюдающий все меры безопасности
Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.
Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.
Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.
Разрешающие документы
Врезка в водопровод на собственном участке не предполагает получение каких-либо разрешительных документов. В данном случае вполне достаточно внести соответствующие изменения в план системы водоснабжения. Совсем иначе обстоят дела при желании произвести врезку в централизованную трубу водоснабжения. Если вы по собственной инициативе сделаете это без получения на то разрешения со стороны компетентных органов, то это может привести к штрафным санкциям в отношении вас. Такие действия должны проводиться лишь на законных основаниях.
Также подобные работы требуют определенной аккуратности, так как повреждение системы водоснабжения может стать причиной серьезной аварии, что приведет к необходимости проведения восстановительных работ, стоимость которых, как равно и штрафы, придется оплачивать виновнику события
Врезка в основную магистраль с целью организации отвода должна соотноситься с мерами предосторожности на каждом этапе проведения работ
Характерные особенности седелок
Выполнить качественную герметичную врезку в ПЭ трубу помогает седелка для каналов ПНД, именно этот элемент считается наиболее эффективным вариантом в таких ситуациях. Не рекомендуется разрезать полимерные трубы и соединять их посредством тройника или компрессионной муфты.
Во-первых, пластиковые элементы большого диаметра не отличаются особой гибкостью, что может вызвать затруднения при входе трубы в соединительный элемент. Во-вторых, в процессе резки труба может деформироваться, что также вызовет определенные сложности. В-третьих, если в детали компрессионной муфты попадет грязь, то прочность и герметичность соединений будет нарушена.
В большинстве случаев седелка для врезки в трубы из полиэтилена низкого давления производят из полипропилена сополимера ПП-Б. Готовые элементы, имеющие диаметр от 20 до 63 мм, могут эксплуатироваться под давлением не более 1,6 МПа, если температура окружающей среды составляет 20С. При использовании деталей с диаметром от 75 до 110 мм рабочее давление снижается до 1,25 МПа.

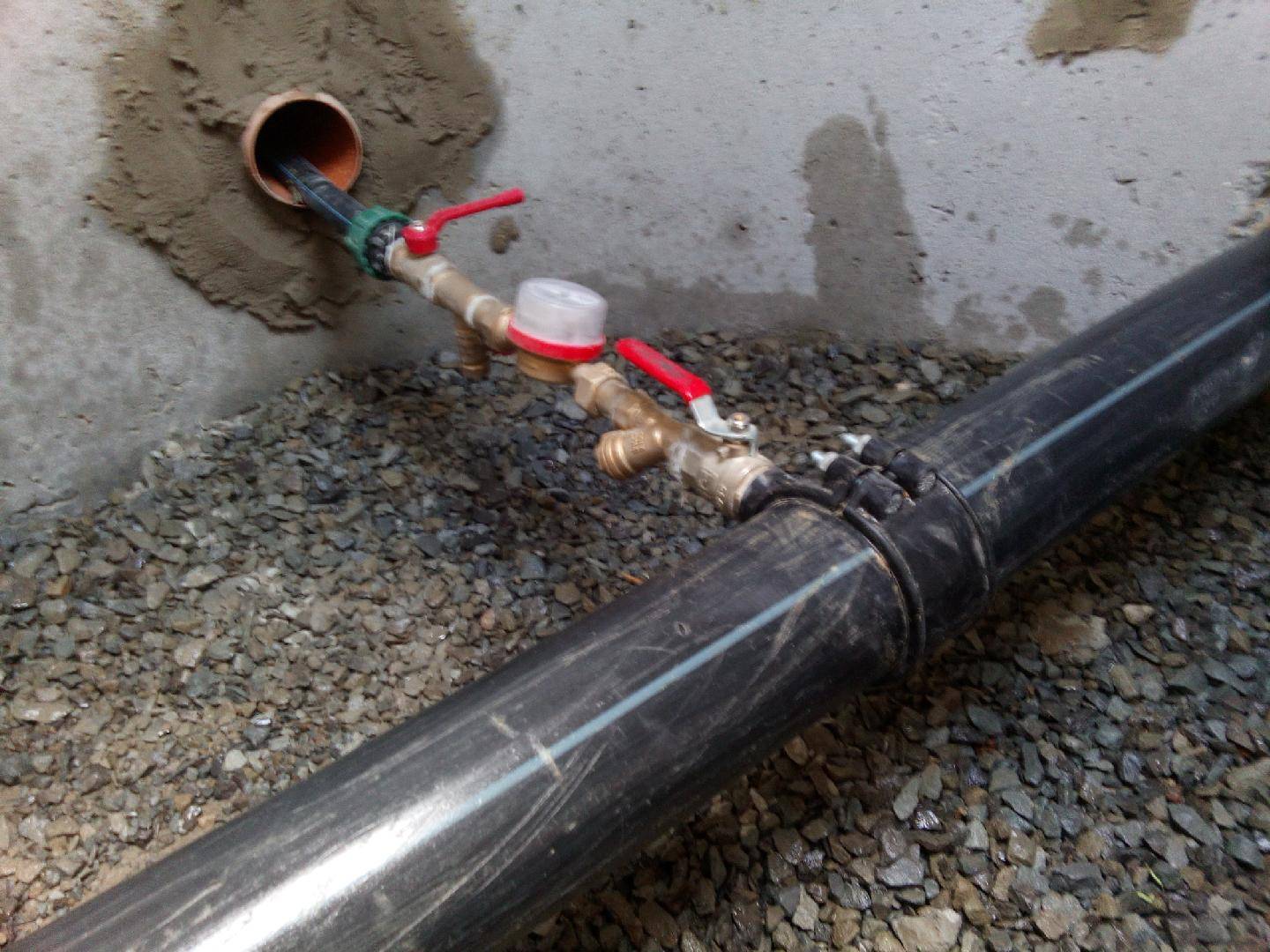

Как провести отвод от магистрали
Осуществив врезку трубы одним из способов, внешнюю трубу от магистрали кладут в готовую траншею, соединяют ветвь с вентилем, применяя обжимную муфту. Врезанный водопровод имеет начало на вентиле, расположенного на хомуте, заканчиваться будет на учетном приборе по расходу воды. Счетчик для воды должен находиться между двумя вентилями.
Внимание! Четный счетчик можно установить внутри колодца или внутри дома. Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении
Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента
Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении. Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента.
Возведение колодца для обустройства узла
Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.
В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.
Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом
Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.
Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.
Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.
Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.
Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.
Способы врезки в магистральную трубу
Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.
Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.
Врезаться в магистральную трубу можно:
- При помощи водоотводящего накладного хомута.
- При помощи приваривания патрубка с готовой резьбой с одной стороны.
Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.
