Разбираем типичные схемы. Пример 1. Какое УЗО ставить в квартиру?
Рис. 2. Типичная квартирная проводка. Линия заземления и нуля условно не показана
На Рис.2 после счетчика установлена дифзащита в качестве противопожарной защиты. Освещение в каждой комнате выводится на отдельный автомат. Диф реле установлены для наиболее «требовательных» помещений – детской комнаты, жилых помещений и ванной (СНИП 31-110-2003 пункт 14.40). Кухонная электрическая плита отделяется только автоматом. Это выбрано с расчетом на то, что в электроплите нет движущихся деталей и риск повреждения изоляции в ней минимальный. Освещение также не защищено (рекомендации ПУЭ 7.1.79), т.к. утечки тока для ламп несущественны и не представляют опасности, а при необходимости легко локализуются.
Расчет УЗО для квартиры. 1-е диф реле.
Произведем расчет для первого контура, служащего для потребителей, подключенных через розетки. Будем считать что у нас одновременно работают следующие электроприборы:
Холодильник, с мощностью 3500 Вт с длиной проводки 15м
Кондиционер, 3450 Вт, длина 10м
Розетки гостиной 2400 Вт, 20м
Розетки детской 1500 Вт, 15м
Прочие розетки 2500 Вт, 25м.
Выбираем значения автоматов. Из таблицы 1 следует, что для холодильника и кондиционера нужно выбрать автоматы на 6 А, для детской – 2А, для прочих – 3А. Класс автоматов – С, как наиболее употребительный в бытовой электропроводке. Подсчитаем естественную утечку для потребителей – (6+2+3х2) х 0,4 = 14 х 0,4 = 5,6 мА. Рабочий ток выбираем из таблицы 1 по большему, чем суммарная нагрузка значению – 16А.
Суммарная длина всех линий проводки – 15 + 10 + 20 +15 + 25 = 85 метров, что соответствует току в 85 * 0,01 = 0,9 мА (округляем в большую сторону).
Общая утечка получилась 6,4 мА. Выбираем УЗО в три раза большей величины на 30 мА.
2-е дифреле в квартире.
Расчет для второго контура защиты достаточно простой. Будем учитывать что стиральная машина имеет мощность не больше 2 кВт. Ток утечки не будет превышать 1-2 мА (с учетом длины проводки) и помещение имеет влажный климат, проходящие канализационные трубы и т.д. Для такого случая значение отключения имеет наименьший номинал – 6 мА.
Возможные улучшения для квартирной электросети.
Рассмотренная схема имеет недостатки. На первый контур защитного отключения приходится большое количество нагрузок. Утечка в одном обесточит все устройства. Наиболее мощные потребители (холодильник, кондиционер и прочие) можно подключить через переносные защитные устройства. Такие приборы вставляются в розетку (Рис. 3).
Рис. 3. «Мобильное» УЗО.
Причины срабатывания
Технически защитные системы можно не использовать. Однако для водонагревателей они являются обязательными атрибутами. Связано это с тем, что конструкции изготавливаются из металла, а сама вода хорошо проводит ток. Использование водонагревателей без защитных систем недопустимо, так как оно может стать угрозой для жизни человека.
Отключается УЗО по нескольким основным причинам:
Повреждение изоляции ТЭНа. Именно она защищает всю систему от прохождения тока. Любой пользователь спокойно может мыть руки, не опасаясь поражения электричеством. Однако в старых или некачественных моделях водонагревателей этот элемент может повреждаться. Проверять подобные явления можно только с помощью специальных приборов.
Утечка тока. Очень часто УЗО выбивает, если поврежден кабель внутри бойлера или непосредственно сам сетевой шнур
Нужно обратить внимание на то, что это может произойти практически в любом проводе. Очень часто непосредственно кабель повреждается изнутри, после чего ток подается уже на металлический корпус. Чтобы найти причину, очень часто требуется разобрать нагреватель и проанализировать ситуацию.
Чтобы найти причину, очень часто требуется разобрать нагреватель и проанализировать ситуацию.
- Не работает механизм отключения. Это очень часто случается с дешевыми изделиями неизвестных фирм. Они могут просто не включаться после нескольких срабатываний.
- Неправильное расположение УЗО. Если прибор подключить не в том месте, тогда он будет анализировать не те токи. В случае поломки нагревателя система не будет обеспечивать защиту человека от утечки тока.
Основные правила пользования бойлером
Бойлер хорошего качества может проработать до 15 лет при правильной эксплуатации.
Основные правила обслуживания бойлера заключаются в следующем:
- Перед началом работы прибора следует внимательно ознакомиться с инструкцией от производителя. Каждый прибор имеет свои особенности эксплуатации.
- Электрический водонагреватель – прибор чувствительный, поэтому следует регулярно проводить его техническое обслуживание.
- Во время подогрева воды нельзя включать температуру на максимальный показатель. Такой режим работы может снизить функциональные возможности ТЭНа. На максимальных показателях прибор проработает не более 6 месяцев. При максимальном включении температурного режима воды велика вероятность получения ожога, если протечет труба или шланг.
- Не стоит отключать бойлер, если прекращение эксплуатации планируется на не продолжительное время, например, на день или два. Экономия электроэнергии при этом будет минимальной, а износ техники не оправдает ее.
- Если же вы долго не будете пользоваться нагревателем, отключите его от электросети, но не сливайте воду. Иначе бак быстро покроется ржавчиной. Перед последующим использованием сначала следует слить воду, промыть бачок, наполнить новой водой и включить его на полную мощность. Температуру поддерживают не менее 2 часов.
Работа бойлера
Что можно предпринять в случае, если водонагреватель выбивает пробки:
В зависимости от причины, вызвавшей срабатывание автомата, можно предпринять следующие действия для устранения неполадки:
- Если автомат отключается при подключении водонагревателя Оазис, стоит в первую очередь убедиться, что мощность бойлера не превышает максимальную нагрузку, на которую рассчитан установленный УЗО. Перегрузку электросети и срабатывание защитного устройства можно предотвратить, с помощью установки отдельного выключателя. Через него проводится к щитку кабель питания нагревателя. Если проблема состоит в недостаточной нагрузке, стоит установить щитовое реле приоритета.
- Если увеличения нагрузки не было, но пробки при включении бойлера все равно выбивает, стоит убедиться в правильной работе самого УЗО. Ненадежно затянутые в клеммах провода и ослабленные контакты могут вызвать нагревание выключателя. В случае повышения температуры защитного устройства включается тепловой расцеплитель. Такое устройство необходимо заменить, подтягивание клемм лишь ненадолго отсрочит окончательный выход из строя УЗО.
- В случае неисправности самого нагревателя и обнаруженном пробое на корпус, необходимо устранить неисправность. Для этого производится опустошение бака и проверка на целостность ТЭНа и изоляции провода питания.
Выявляя и устраняя причину некорректной работы УЗО, необходимо придерживаться правил безопасности при работе с электроприборами. Если вы не смогли обнаружить причину срабатывания автоматического выключателя при запуске электрического нагревателя, стоит обратиться за помощью к мастеру.
Похожие публикации:
Как защитить водонагреватель УЗО
Слабый ток утечки через прохудившийся корпус ТЭНа будет течь и приводить к дальнейшему разрушению нагревателя даже если есть заземление. До тех пор пока корпус ТЭНа не будет окончательно пробит и не произойдёт короткое замыкание, сопровождающееся отключением автомата (или выбиванием пробок), не говоря уже о шокирующем взрывоподобном звуке. Это ещё одна причина защитить водонагреватель УЗО с возможностью восстановить его относительно просто и недорого.
Магазин запчастей для бытовой техники работает без выходных с 9.00 до 18.00, звоните и заказывайте интересующие Вас детали, мы проконсультируем и подберем наиболее подходящие запчасти.
Вы можете купить товар самовывозом в Москве. Для доставки в другой город помимо Москвы выберите один из трех вариантов: через удобную Вам транспортную компанию, через почту России или через Вашего представителя в Москве.Магазин принимает оплату как по наличному, так и безналичному расчету.
Схемы подключения ВДТ
Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

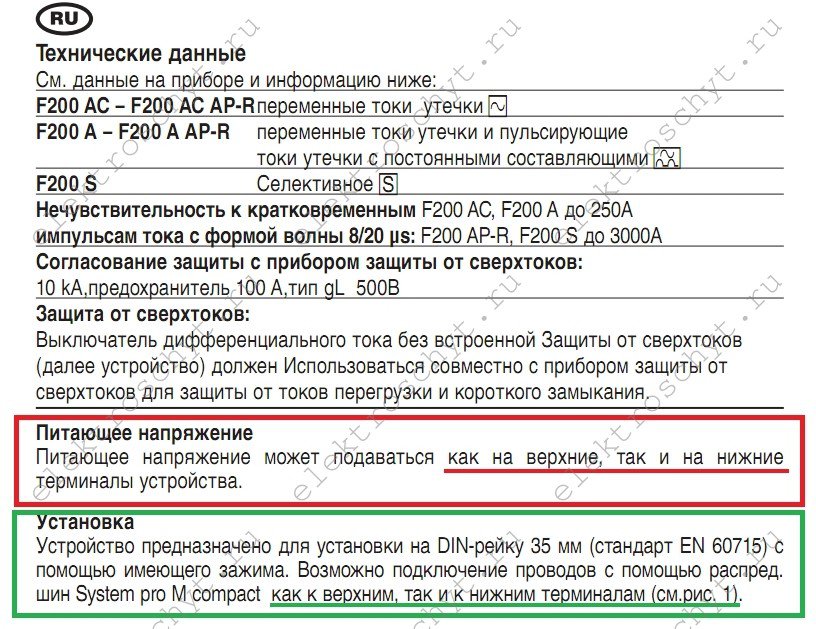

Пример из инструкции для УЗО ABB F200
Я разделяю схемы подключения УЗО на 2 вида:
- Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).
Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов
Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А
В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

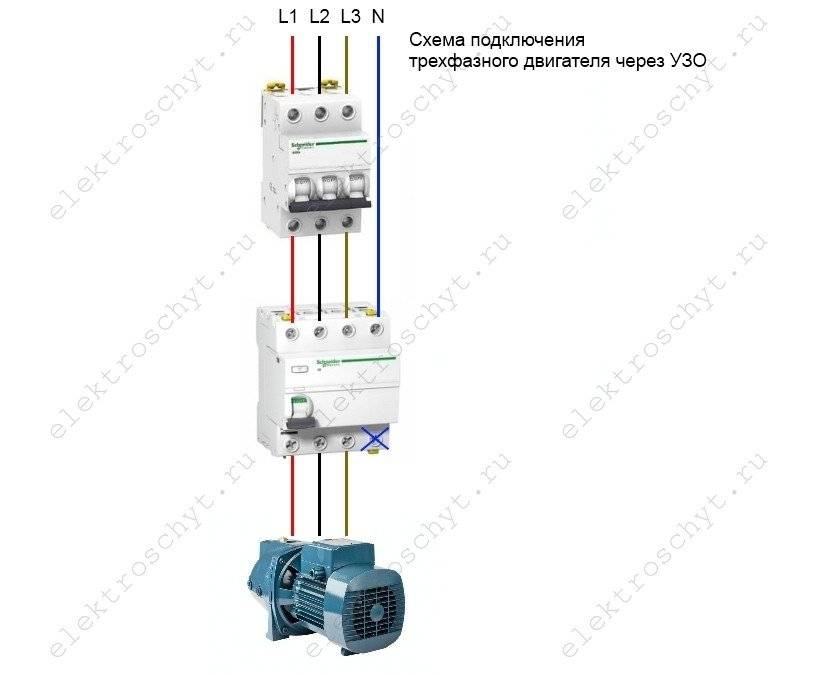

Схема подключения трехфазного электродвигателя
Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.
УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.
УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

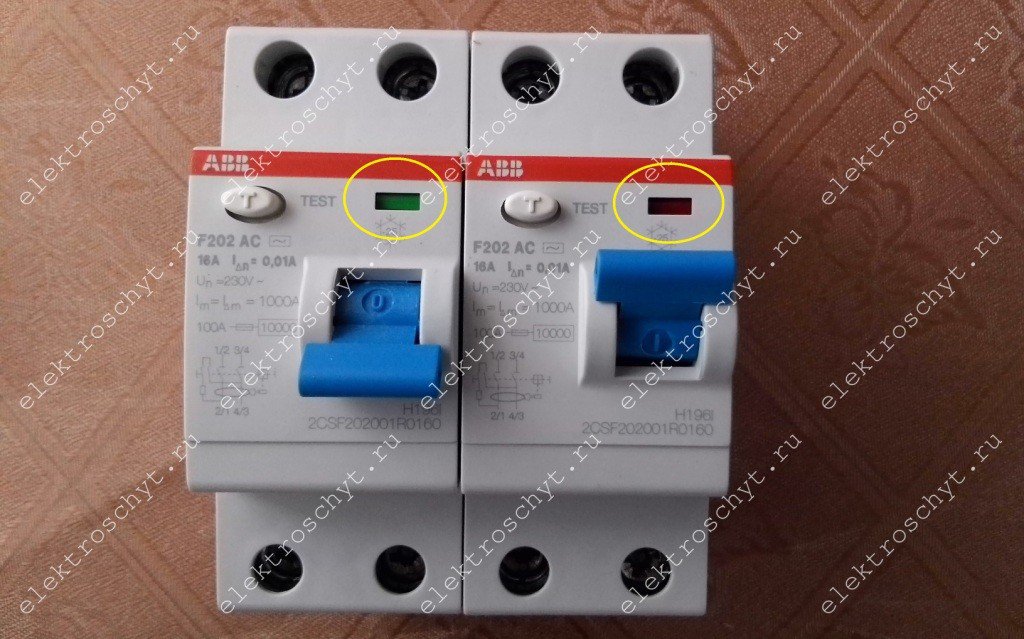

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

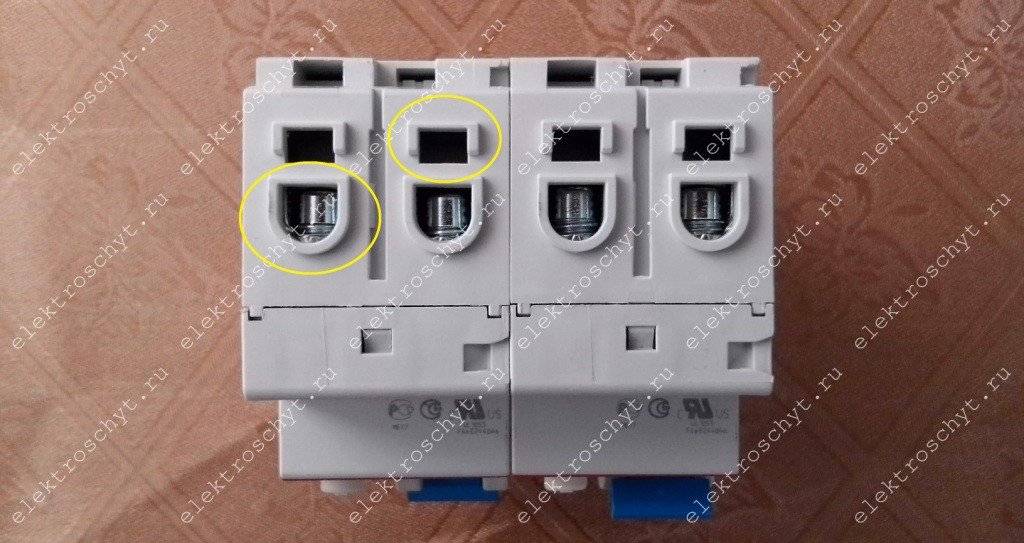

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.
Спасибо за внимание
if (w.opera == “”) {
d.addEventListener(“DOMContentLoaded”, f, false);
} else { f(); }
})(window, document, “_top100q”);
Почему водонагреватель выбивает пробки:
Главная функция УЗО – защита идущей после него электрической сети и приборов подключенных к ней. Причина срабатывания автомата, после включения бойлера, может быть следующей:
Превышение допустимой нагрузки. Часто единовременное включение в квартире бойлера и ряда других бытовых приборов (чайник, электроплита, пылесос) приводит к превышению предельной мощности и перегрузки домашней электросети. В этом случае автомат срабатывает, предохраняя проводку и приборы от перегорания. Аристон и другие марки водонагревателей имеют различную потребляемую мощность.
Ее значение в первую очередь зависит от объема бака, если оно превысит допустимую мощность УЗО, устройство отключит подачу тока к бойлеру.
- Автомат неисправен. УЗО может срабатывать из-за некачественных деталей или нарушений при сборке. Отключение автомата может вызвать ослабление или пробивание контакта между проводом и выключателем. Такой дефект вызывает нагрев контактирующей пластины и всего УЗО, что приводит в действие тепловой расцепитель. Иногда указанное на корпусе устройства допустимое значение мощности не соответствует реальному.
- Поломка электрического водонагревателя. Часто причиной срабатывания УЗО при включении бойлера, свидетельствует о неисправности прибора. Отключаясь, автомат предотвращает возможность электротравмы человека и дальнейшей порчи бойлера. Наиболее распространенным дефектом является пробой электрического тока на корпус. Причиной неисправности становиться разрушенная изоляция ТЭНа. Если нагреватель не заземлен, то вода, корпус, металлические трубы и краны, подключенные к бойлеру, в таком случае начинают «биться током».
Что можно предпринять в случае, если водонагреватель выбивает пробки:
В зависимости от причины, вызвавшей срабатывание автомата, можно предпринять следующие действия для устранения неполадки:
- Если автомат отключается при подключении водонагревателя Оазис, стоит в первую очередь убедиться, что мощность бойлера не превышает максимальную нагрузку, на которую рассчитан установленный УЗО. Перегрузку электросети и срабатывание защитного устройства можно предотвратить, с помощью установки отдельного выключателя. Через него проводится к щитку кабель питания нагревателя. Если проблема состоит в недостаточной нагрузке, стоит установить щитовое реле приоритета.
- Если увеличения нагрузки не было, но пробки при включении бойлера все равно выбивает, стоит убедиться в правильной работе самого УЗО. Ненадежно затянутые в клеммах провода и ослабленные контакты могут вызвать нагревание выключателя. В случае повышения температуры защитного устройства включается тепловой расцеплитель. Такое устройство необходимо заменить, подтягивание клемм лишь ненадолго отсрочит окончательный выход из строя УЗО.
- В случае неисправности самого нагревателя и обнаруженном пробое на корпус, необходимо устранить неисправность. Для этого производится опустошение бака и проверка на целостность ТЭНа и изоляции провода питания.
Выявляя и устраняя причину некорректной работы УЗО, необходимо придерживаться правил безопасности при работе с электроприборами. Если вы не смогли обнаружить причину срабатывания автоматического выключателя при запуске электрического нагревателя, стоит обратиться за помощью к мастеру.
Похожие публикации:
Определение эффективности нового водонагревателя
Как начать экономно и правильно пользоваться новым бойлером? Эксперты акцентируют на определении его энергоэффективности при покупке.
Общие правила
Перед приобретением техники пользователю нужно:
- сравнить в магазине энергоэффективность дорогих и бюджетных моделей для установления окупаемости техники;
- уточнить, что класс энергетической эффективности включает КПД, потери за час при нагреве и поддержке температуры, циркуляции. Информация указывается в буклете изготовителя;
- учитывать литраж емкости, скорость работы ТЭНа, тип монтажа для уточнения совокупных расходов.
Интересно знать! На европейских моделях бойлеров энергоэффективность указывается с 2013 года, на американских — с 2009.
Расчет затрат на годовую эксплуатацию
Для вычислений понадобится информация о классе энергоэффективность, виде и стоимости теплоносителя. Дальнейшие расчеты выполняются по формуле:
- для газовых моделей умножается количество дней в году на энергоэффективность и стоимость куба газа;
- для электробойлеров умножаются количество дней в году на энергоэффективность и стоимость кВт/часа.
Интересно знать! Тест DOE для водонагревателей учитывает температуры холодной (15 градусов) и горячей (60 градусов) и определяет производительность устройства для семьи из 3-х человек как 240 л в день.
Мощность ТЭНа как фактор экономии
Чем больше мощность ТЭНа, тем быстрее нагреется вода. Учитывайте, что в домах с однофазной схемой разводки выделяется от 7 до 10 кВт мощности. Производительный водонагреватель приведет к повышению нагрузки на сеть, огромным затратам энергии и выбиванию автоматов защиты.
Как правильно подключить УЗО.
Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .
Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .
Существуют два возможных варианта подключения:
- Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
- Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.
происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.
Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.
По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.
А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера
И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»
УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.
Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.
Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).
Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.
Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)
Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В
Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.
Классификация устройств защитного отключения
Качественный прибор обеспечивает отключение потребителей под напряжением, контролирует пропускаемость расчетного тока, обесточивает схему при разности тока входа и выхода. Производители выпускают широкую линейку аппаратов с различными характеристиками, исходя из которых они подразделяются на несколько типов.
Напряжение бытовой и силовой тяги
Типы УЗО В зависимости от условий, в которых будет работать УЗО, можно подобрать типы:
- АС – реагирует на внезапные или медленно нарастающие изменения переменного дифференциального синусоидального тока.
- А – срабатывает при внезапном повышении или медленном возрастании параметров переменного синусоидального и пульсирующего постоянного дифференциальных токов.
- В – отключается при изменениях переменного, выпрямленного, постоянного тока.
- S и G – селективные приборы, оснащенные режимом выдержки времени выключения.
Модели с электромеханическим управлением не привязываются к напряжению питания. Сигналом для них является дифференциальный ток. Электронные варианты запитываются от электролинии либо иного источника.
По количеству полюсов
В зависимости от особенностей электросети можно подобрать УЗО:
- 2Р, или двухполюсные. Подходят для однофазной линии. Оснащаются 4-мя парными клеммами с каждой стороны для подкидывания на нейтраль и фазу.
- 4Р, или четырехполюсные. Подходят для трехфазной и однофазной сетей. На каждой стороне аппарата имеется 3 клеммы для фаз и одна – для подсоединения нейтрали.
По номинальному току
Показатель должен равняться или быть больше, чем общий номинал выключателей для групп. Для бытового применения подходят модификации на 6000 А, но при наличии нового дома и трансформаторной станции вблизи на вводе ставятся УЗО на 10 кА.
По дифференциальному току
Оптимальным для защиты человека и животных будут аппараты, срабатывание которых происходит при дифференциальном токе в 30 мА. Выключатели, срабатывающие при токах от 100 мА, используются с противопожарными целями – они полностью обесточат линию.
Монтаж устройств осуществляется на стене, на дин-рейке. Существуют приборы, имеющие конструкцию переносок, адаптеров, розеток.
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Разновидности и правила выбора
По методу работы различают приборы, действующие от дополнительных источников электричества и аппараты, функционирующие по электромеханическому принципу. В первом случае работа обеспечивается напряжением в линии с усилителем внутри системы. Эти установки не реагируют при отгорании ноля, когда потенциал идет через тело человека.
Новые разработки УЗО допускают прерывание тока, даже если отсутствует питание, поэтому продукцию делят на категории S и G. Вторая модель срабатывает не от электричества, а посредством спуска взведенной пружины — такие приборы считают более надежными.
Разновидности устройств по характеристикам (показатели нанесены на обратной стороне корпуса):
- число полюсов: 4, 3, 2 вывода;
- метод врезки в сеть: стационарные и переносные модели;
- рабочее значение напряжения: 63, 40, 25, 16 А.
Электромеханические приборы реагируют на утечку тока независимо от напряжения. В их конструкции присутствует дифференциальный трансформатор (сердечник). Потеря электричества ведет к повышению вольтажа на вторичной обмотке. Схема подсоединения нанесена на коробке.
Электронный тип работает при отключенном напряжении, поэтому для функционирования требуется внешний источник питания. Основной модуль — диэлектрическая пластинка с усилителем, внутри устройства отсутствуют аккумуляторы.
Селективный тип приборов предусмотрен для каждого контура в общей сети дома, чтобы отключались отдельные участки. Противопожарный применяют в многоуровневых каскадных системах в качестве первой ступени реагирования. По току такие УЗО чувствительные, но время реакции отсрочено, поэтому для защиты от удара человека током ставят дополнительные устройства.
Выводы и полезное видео по теме
Опыт профессионалов и любителей – лучший советчик при осуществлении ремонта своими руками. Возможно, полезные видеоролики помогут вам определить поломку и устранить ее.
Вариант устранения течи бойлера при помощи холодной сварки представлен в этом видеоматериале:
Порядок очистки бойлера наглядно представлен здесь:
Этот ролик наглядно демонстрирует процедуру проверки электрических элементов бойлера с помощью тестера:
Самостоятельный ремонт бойлера сводится, главным образом, к замене испорченных элементов. Своевременное техническое обслуживание, правильный монтаж и соблюдение правил эксплуатации позволит предотвратить множество поломок и продлить срок эксплуатации устройства.
