Готовые комплекты видеонаблюдения для частного дома

Из чего состоит система видеоконтроля?

Прежде чем выполнить монтаж видеонаблюдения, необходимо детально ознакомиться с компонентным составом такой системы. Видеонаблюдение комплектуется следующими составляющими устройствами:

Видеокамерами (могут оснащаться микрофоном);
Источниками энергопитания;
Записывающими устройствами (жесткими дисками, съемными носителями).

На современном рынке имеется большое разнообразие готовых укомплектованных систем видеоконтроля. В случае принятия решения об установке системы видеонаблюдения своими руками, в целях экономии все составляющие механизмы можно приобрести по отдельности. В таком случае система будет состоять из таких компонентов:

Устройства приема информации;
Канала передачи данных;
Источника энергопитания;
Записывающего устройства;
Расширителя приема данных (мультиплексора).

К каждому устройству системы обязательно прилагается инструкция. В ней отображены технические характеристики оборудования, функциональные и эксплуатационные особенности, а также описан процесс установки.

На видео показано, как сделать монтаж видеонаблюдения:

Особенности выполнения монтажных работ самостоятельно

Монтаж видеонаблюдения самостоятельно подразумевает не только выполнение технических работ, но и проектирование расположения оборудования системы в помещении. Для начала необходимо определить месторасположение камер видеонаблюдения. Неправильно выбранный угол обзора может повлечь за собой необходимость установки дополнительных видеоустройств. Все камеры устанавливаются таким образом, чтобы каждая из них захватывала часть зоны действия другой. Видеокамеры должны быть визуально незаметными и недоступными для постороннего воздействия.

Монтаж систем видеонаблюдения имеет ряд особенностей:

Для того чтобы смонтировать систему видеонаблюдения качественно и надежно, лучше всего использовать комбинированный кабель;
При установке уличного видеонаблюдения, соединительные провода должны прятаться в защитные короба или траншеи;
Копание траншей должно выполняться скрытно, чтобы о прокладывании соединительных линий не было известно посторонним лицам;
Электропитание линии лучше всего получать от системного сервера;
Основное оборудование должно размещаться в пределах обзора одной из камер.

Для выполнения наладочных работ необходимо использовать портативный монитор. С его помощью настраивается работа камер (угол обзора и резкость изображения). Установив камеры, осуществляется монтаж и настройка видеорегистратора. Выполнение таких действий не является сложным, поскольку инструкция к устройству содержит подробное описание данного процесса.

Проектирование установки линии видеонаблюдения

В монтажном процессе системы видеоконтроля своими руками можно выделить четыре основных этапа:

Разработка проектной документации;
Выбор и приобретение необходимого оборудования;
Непосредственно выполнение монтажных работ;
Осуществление пусковых и наладочных действий.

Составлению проекта необходимо уделить особое внимание. Если проект разработан тщательно и грамотно, то в последующем весь комплекс будет работать надежно и бесперебойно. Кроме того, правильное проектирование является залогом упрощенной установки и настройки работы схемы наблюдения

Проект должен отображать следующие моменты:

Кроме того, правильное проектирование является залогом упрощенной установки и настройки работы схемы наблюдения. Проект должен отображать следующие моменты:

Прокладку соединительных коммуникаций;
Выбор и установку наиболее подходящего оборудования;
Определение зон обзора;
Распределение видеокамер по зонам контроля.

Видеонаблюдение через интернет

Видеонаблюдение онлайн

Видеонаблюдение через интернет можно осуществить следующим способом. Приобретается обычный или DVR видеорегистратор, и к нему подключаются несколько аналоговых камер. Стоимость видеорегистратора зависит от разъемов под камеры наблюдения – с увеличением их количества цена растет в геометрической прогрессии, ведь для обработки сигнала с большого числа камер необходим и более мощный процессор.

Итак, установим видеонаблюдение через интернет своими руками. В первую очередь необходимо расставить камеры по местам, и подключить их к сети питания, а также подключить провода к регистратору в случае установки аналоговых видеокамер. Далее запитываем от сети сам видеорегистратор, и подключаем к нему монитор для контроля происходящего. Кроме того монитор может понадобиться для подключения к локальной сети и настройки параметров записи. Затем нам необходимо подключить видеорегистратор к роутеру, либо просто вставить в него сетевой кабель. Теперь настраиваем параметры сети и доступ через интернет, и наслаждаемся результатом.

Также в последнее время все больше производителей создают облачные сервисы для своих систем видеонаблюдения, и, купив такой готовый комплект, вы можете просто вставить сетевой кабель в разъем видеорегистратора, который сам соединится с сервисом производителя. А вам, без дополнительных танцев с бубном и различных выделенных IP адресов можно будет спокойно просматривать видеопоток с камер на любом устройстве, подключенном к сети интернет.

Кабель для подключения

Два разных формата видеонаблюдения подключаются разными кабелями. Цифру IP подключают обычной витой парой.

Это стандартный провод, которым мы пользуемся в интернет модемах с разъемами RJ45.

А вот для AHD видеонаблюдения требуется комбинированный кабель. Например, марки КВК.

У него внутри идет коаксиальный (антенный) провод, плюс два медных проводника на питание.

Продается он и в готовых для подключения бухтах. Питание снимается со штекерных разъемов мама-папа, а на коаксиалке стоит разъем BNC.

У кого-то может возникнуть вопрос, а можно ли использовать витую пару для подсоединения AHD? Да, для этого существуют специальные переходники.

Для дачи

На даче в редких случаях имеется возможность подключения к интернету, а значит и комплект нам потребуется соответствующий. Самым необходимым условием для подключения и работы системы является наличие электричества – без него задача будет просто неосуществимой. Но, допустим, электричество есть (куда же без него), тогда можно приступать к выбору подходящего комплекта видеонаблюдения для дачи.

Готовый комплект видеонаблюдения АЙСОН ПРО-С. ~ 26 000 — 30 000 р.

Для начала опять же стоит определиться с тем, где будет вестись видеонаблюдение – на улице или внутри помещения, и исходя из этого подбирать систему с нужными камерами. Сейчас для примера мы возьмем наружное, и комплект видеонаблюдения АЙСОН ПРО-С «Дача», который состоит из четырех всепогодных наружных камер (-45 … +55 °C), имеющих разрешение 720х1280, цифровой видеорегистратор, 80 метров кабеля, жесткий диск на 1Тб, кронштейны крепления и прочие мелочи. Благодаря HD разрешению можно различить лицо или узнать номер машины на расстоянии до 15 метров, так что ни одна мышь не проскочит незамеченной по вашему участку.

Система очень проста в настройке, поэтому самым трудоемким этапом будет непосредственно монтаж камер и прокладка кабеля. Камеры оборудованы диодами ИК подсветки, что позволяет вести видеонаблюдение круглосуточно, включается она автоматически, при этом камера автоматически переходит в черно-белый режим. Помимо этого на устройствах имеются датчики движения, благодаря чему можно настроить запись только по движению, что экономит место на жестком диске, и уменьшает затраты времени на дальнейший просмотр записи.

В качестве бюджетного варианта можно выбрать комплект от российского производителя Falcon Eye FE-004KIT «Дача». Он также состоит из 4 наружных всепогодных камер с разрешением 700 ТВЛ, оснащенных ИК подсветкой, 4х канального видеорегистратора, пульта ДУ и пр. Система проста в настройке и имеет стоимость около 15 000 р.

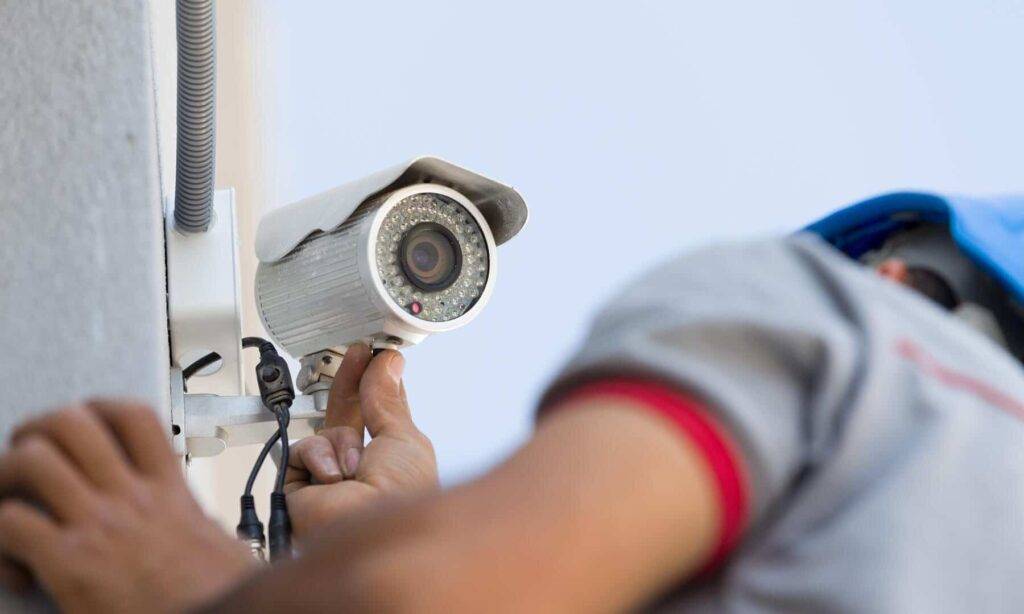

Приступаем к монтажу комплекта видеонаблюдения своими руками

Приступаем к установке системы. Итак, комплект мы выбрали и купили, можно приступать к самому трудоемкому этапу задачи – монтажу видеонаблюдения своими руками. Сначала монтируем кронштейны и устанавливаем камеры в намеченных местах. Кабель прокладываем скрытым образом – если камеры устанавливаются вдоль забора – копаем траншею и кладем кабель в нее, предварительно спрятав ее в защитную трубу. Если на наружных стенах дачного домика – делаем ввод кабеля непосредственно в месте крепления камеры. Вводы необходимо загерметизировать.

Камеры располагаем так, чтобы недоброжелателям было проблематично к ним добраться, не забывая при этом, что вам самим в дальнейшем будет необходим доступ для их настройки

Планируйте высоту установки камер с тем условием, чтобы на записи в случае чего были видны лица нарушителей – поставив камеры слишком высоко, вы лишаетесь этой возможности, а при невысокой установке они могут быть легко повреждены хулиганами, поэтому здесь очень важно найти золотую середину…. Теперь необходимо соединить все части комплекта в одну систему:. Теперь необходимо соединить все части комплекта в одну систему:

Теперь необходимо соединить все части комплекта в одну систему:

подключаем кабеля к камерам, а затем к видеорегистратору по схеме, представленной в инструкции;
подключаем все к сети, подсоединяем к видеорегистратору монитор, и наблюдаем картинку со всех четырех камер;
далее настраиваем область обзора камер, поворачивая их в нужном направлении. По желанию можно настроить запись по движению.

Как правило, к видеорегистратору готовых комплектов видеонаблюдения можно подключить обычную компьютерную мышь через USB. С помощью нее мы заходим в меню, и выбираем пункт, относящийся к настройке детектора движения. Можно настроить срабатывание детектора только в определенных областях – просто отмечаем нужные нам места, и вуаля – запись начинается только после того, как в этом месте пройдет ничего не подозревающий сосед, или прошмыгнет мелкий похититель урожая, или тот и другой в одном лице, кто знает…

Вот мы и рассказали вам про готовые комплекты видеонаблюдения для дачи и дома, постарались привести неплохие примеры оборудования, имеющегося на рынке на сегодняшний день, и рассказать немного об установке и настройке системы видеонаблюдения, надеемся, что эта информация будет полезной для вас!

Рейтинг систем видеонаблюдения с функцией ночного видения

Мониторить прилегающую к дому территорию необходимо и в темноте. Четкое изображение получают чувствительной матрицей и программой распознавания образов.

Требования к оборудованию ночного наблюдения:

автоматическое переключение в дневной режим и обратно;
низкий порог минимальной освещенности;
ИК-подсветка;
надежная фокусировка в темноте.

Камера видеонаблюдения с функцией ночного видения. Источник фото: sg.carousell.com

Подбирать модель нужно по светочувствительности. Слишком высокое значение этого параметра дает много шума от мелких частиц в воздухе. Хорошее четкое изображение передает камера с инфракрасной подсветкой.

Hikvision HiWatch DS-T201

Устройство соединено кабелем с приемником сигнала. Разрешение 2 Мп, корпус – купол. Камера работает в широком температурном диапазоне. Система управления корректирует чувствительность прибора, в зависимости от освещенности. Для подавления шумов изображения применяется специальная программа. Камера оборудована источником ИК, освещающим территорию на расстояние до 20 м.

Hikvision DS-2CD2442FWD-IW

Оборудование устанавливается внутри дома. Прибор получает четкую картинку с разрешением 2688×1520 на расстоянии до 10 м в полной темноте. Система видеофиксации посылает сигнал по Wi-Fi, что позволяет передавать текущее изображение на большое расстояние.

Xiaomi Mi Jia Dome 360° MJSXJ02CM

Система видеонаблюдения с поворотной камерой увеличивает обзор территории с высоким качеством изображения. Подсветка ИК позволяет вести запись в темноте на расстоянии до 10 м. Мобильное приложение имеет много функций для удаленного управления системой. Доступ к камере осуществляется по паролю.

Что лучше: IP-камера или аналоговая

До появления IP-камер видеонаблюдение велось исключительно при помощи аналоговых камер, до сих пор применяющихся очень широко. Безусловно, у них есть свои достоинства. Однако попробуем их сравнить с камерами IP.

Для начала, определимся с тем, каким требованиям должна отвечать система видеонаблюдения. Прежде всего, это качество видеозаписи, которое зависит в основном от уровня разрешающей способности.

Не менее важны и функциональные возможности, присущие системе, а также возможности по управлению ею. И последнее, что волнует любого владельца дачи, – это соотношение качества и цены.

IP-камеры, по сравнению с камерами аналоговыми, имеют более высокое видеоразрешение. Аналоговые камеры более чувствительны к воздействию электромагнитных помех. IP-камера подключается к Интернету напрямую, а для аналоговой необходим видеорегистратор.

Для сжатого сигнала IP-камеры не нужны дополнительные устройства обработки, а детекторы движения и звука, как правило, уже встроены при ее изготовлении. Для питания аналоговых камер необходим кабель, а для IP-видеокамеры – нет.

Однако цена на IP-камеру почти в два раза выше. При длительной съемке может произойти зависание, в результате запись остановится или будут утрачены некоторые кадры. Потеря кадров может произойти также из-за перегрузки локальной сети.

Как видим, у каждого варианта есть свои достоинства и недостатки. Поэтому выбор каждый пользователь должен делать для себя сам.

Запись звука

IP камеры помимо встроенных SD карт могут идти со встроенными микрофонами.

У AHD их нет и они должны подключаться непосредственно к регистратору, после чего выводятся в заданную точку. Однозначный вывод плюс это или минус сделать невозможно.

Почему так? Когда вы подключаете камеру со встроенным микрофоном, у вас отпадает возможность выбора самого микрофона. А они бывают очень разными и чаще всего подбираются индивидуально под конкретное помещение или площадь.

Если вам требуется высокое качество звукозаписи, то микрофон необходимо монтировать в непосредственной близости от источника этого звука. Например, возле входной двери, возле кассы и т.д.

При установке камер со встроенными микрофонами на 2-х, 3-х метровой высоте в помещении 40-50м2, вы никогда не получите того звучания как от AHD вариантов с отдельными источниками звукозаписи.

Достоинства и недостатки

Достоинствами готовых комплектов являются:

низкая стоимость набора по сравнению с ценой комплектующих при покупке по отдельности;
простота монтажа, наличие понятной даже не специалисту инструкции;
надёжность комплектов (производитель тестирует продукцию);
набор укомплектован всеми необходимыми деталями, включая крепления;
возможность интегрировать несколько подобных наборов в одну систему.

Отдельно о преимуществах беспроводных наборов: они не требуют усилий по прокладке кабеля, являются мобильными, что позволяет перемещать компоненты при необходимости.

Минусы:

ограниченное количество камер;
несовместимость готовых наборов с уже отлаженной системой видеонаблюдения.

Виды камер в зависимости от ценового сегмента

По стоимости оборудование для видеонаблюдения можно разделить на три группы. Они различаются техническим характеристиками и дополнительным функционалом.

Эконом

Технику с невысокой стоимостью устанавливают там, где нет строгих требований к безопасности: в частном секторе, небольших магазинах и офисах. Обычно это купольные камеры с фиксированным углом обзора и разрешением 1-1,3 мегапикселя. У них понятное управление и настройка, с которыми справится любой пользователь. Оборудование в этой категории в основном представлено аналоговой или дешевой китайской аппаратурой. Средняя цена варьируется в пределах 1000-3000 руб.

Бизнес

Техника из этого сегмента больше подходит для использования в крупных коммерческих организациях. Она обладает хорошей цветопередачей, настройками чувствительности и высоким разрешением. В эту категорию входят камеры всех типов с разными моделями корпусов. Такое оборудование производят все крупнейшие мировые брэнды. Цена составляет 3-15 тыс. руб.

Видеонаблюдение бизнес сегмента

Премиум

Видеонаблюдение для организаций с повышенными требованиями к безопасности: финансовые и правительственные учреждения, предприятия с высоким уровнем секретности. Это особенно долговечная и надежная техника. Имеет широкий функционал: распознавание лиц, устранение искажений, четкую детализацию на дальнем расстоянии, угол обзора 360 градусов. Цена начинается от 15000 руб. Верхняя граница практически не имеет предела. Стоимость системы видеонаблюдения класса люкс может исчисляться миллионами рублей.

Качество видео

Что такое формат AHD? С одной стороны, это то же самое аналоговое видеонаблюдение, но с гораздо большим качеством.

Здесь формат картинки измеряется не в ТВЛ, а в мегапикселях с разрешением FullHD и даже 2K.

При этом цена такой камеры не сильно отличается от аналоговой. Впечатляет, правда?

Несколько лет назад, когда AHD формата и вовсе не существовало, разница между аналоговым и IP видеонаблюдением была огромной. Цифра выигрывала по всем параметрам, что называется в одни ворота.

Лучшая четкость, отличное качество, великолепная цветопередача. Тот, кто хотел все это получить, даже не особо задумывался, что же ему покупать.

На сегодняшний день единственная существенная разница заключается в цветопередаче. Если с двух одинаковых камер (IP и AHD) сделать одну запись и показать это рядовому пользователю, то он даже не поймет разницы.

Поэтому говорить, что IP видеонаблюдение в этом плане сильно превосходит данный аналог, сегодня уже не верно.

Область применения и различия готовых комплектов

Для того чтобы правильно выбрать комплект видеонаблюдения необходимо для начала необходимо разобраться в их основных функциональных различиях, от которых зависит область их применения. Готовым набором называется комплекс, состоящий из необходимых элементов, согласованных и готовых к работе с минимальной настройкой и элементарным подключением.

Готовые к работе системы применяются для реализации видеонаблюдения в офисных помещениях, небольших складах, цехах, частных домах, дачах, магазинах, развлекательных центрах и пр. В зависимости от места установки и целей видеонаблюдения данные наборы делятся на уличные, домашние, офисные, комбинированные и специализированные:

например, для улицы необходимо использовать наружные камеры со специальным защитным корпусом, когда внутри помещения можно установить простые;
комбинированный комплект включает в себя как наружные, так и внутренние камеры, а специализированные собираются на заказ с учетом всех пожеланий покупателя.

Комплект с беспроводными камерами

Проводные или беспроводные? Также имеются различия и по способу подключения. Здесь различают проводные и беспроводные комплекты видеонаблюдения. Как правило, проводные комплекты наиболее надежны с точки зрения качества передаваемого сигнала, когда как беспроводные при удалении камер на несколько сотен метров просто потеряют сигнал, и для нормального функционирования им потребуются промежуточные удлинители сигнала, что повлечет за собой дополнительные расходы. Более того, беспроводное оборудование подвержено различным помехам, которые так же будут вести к ухудшению сигнала вплоть до полной его потери (особенно касается аналоговых систем), не говоря уже о различных глушилках. Поэтому для улицы лучше выбирать проводные системы – будет надежнее, а для дома вполне сойдет и беспроводное.

Аналоговые или цифровые? По принципу передаваемого сигнала системы видеонаблюдения подразделяются на аналоговые и цифровые. Цифровые IP камеры имеют ряд преимуществ перед аналоговыми: более высокое разрешение записи, что позволяет рассмотреть все детали в мельчайших подробностях, возможность простой настройки трансляции в интернет, благодаря чему можно просматривать изображение с камеры онлайн находясь за сотни километров. Подключить IP камеру можно посредством сетевого кабеля к цифровому видеорегистратору или роутеру, через который и настраивается онлайн трансляция. Пусть сейчас и появились аналоговые камеры высокого разрешения (так называемые AHD), но цена все же заставляет покупателя выбирать готовые комплекты IP видеонаблюдения.

Преимущества готовых комплектов. Среди преимуществ готовых комплектов можно выделить меньшую цену, чем если бы все составные части покупались в отдельности. Также благодаря тому, что система собрана и подготовлена к использованию самим производителем, обеспечивается максимальная совместимость всех частей системы между собой.

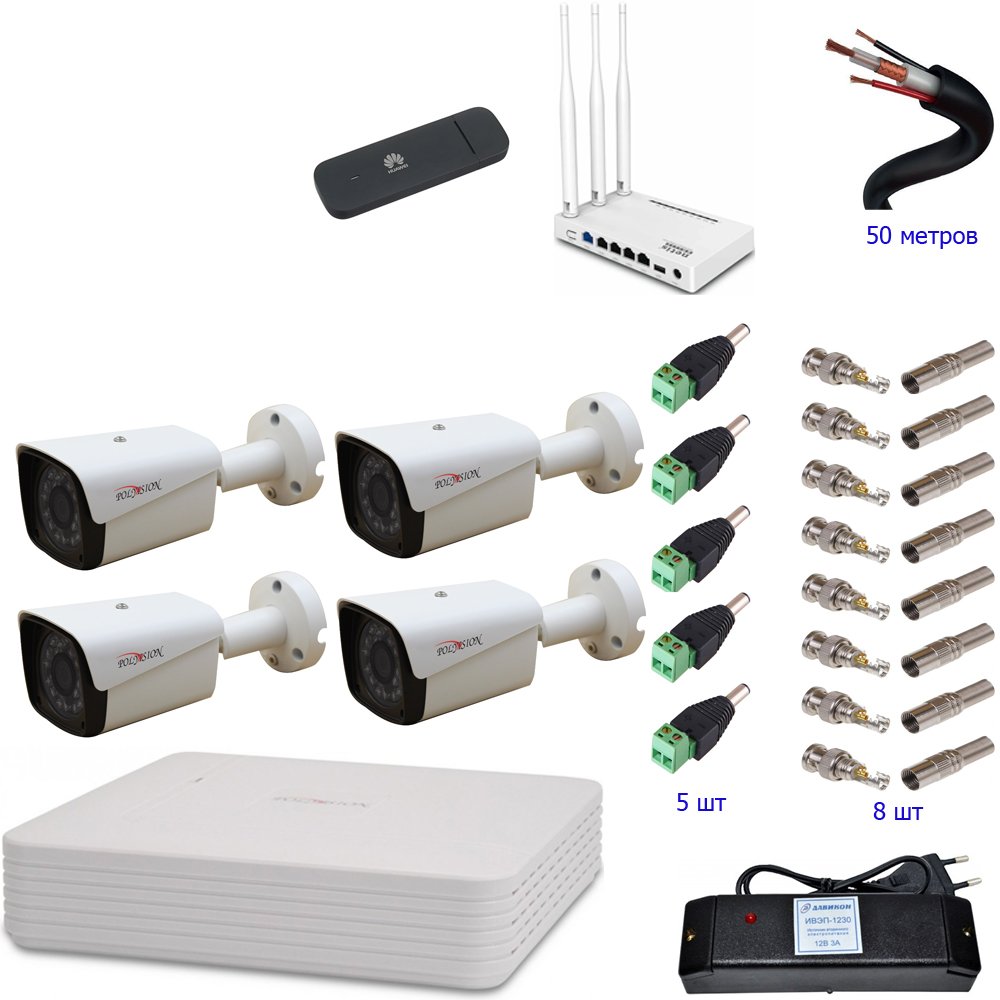

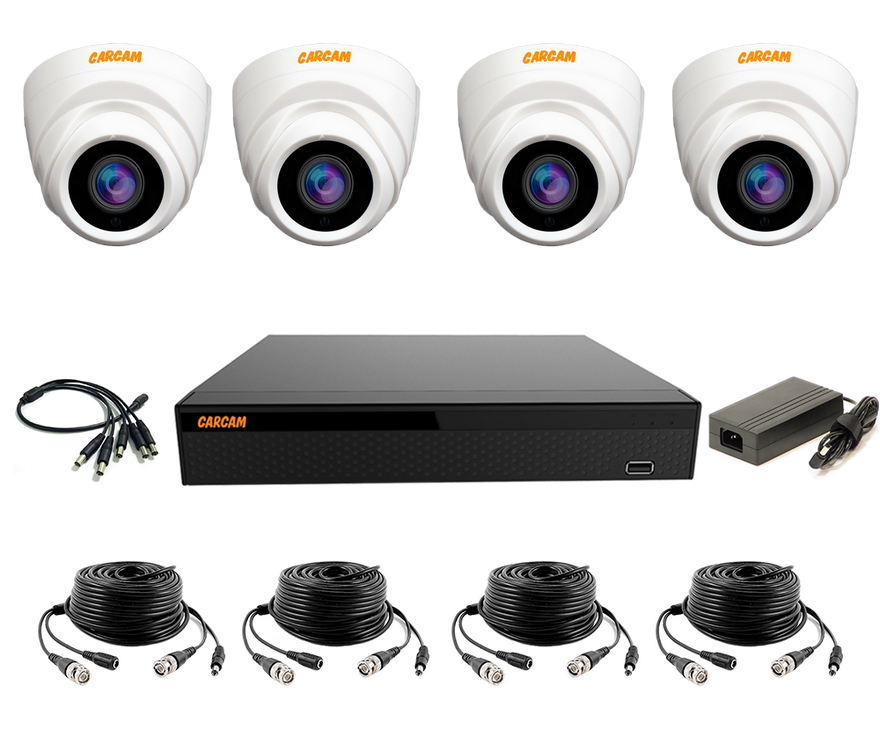

Что входит в комплект системы видеонаблюдения?

Как правило, в такой набор входят все необходимые для ее полноценной работы элементы:

определенное количество камер;
видеорегистратор с жестким диском (иногда еще и с монитором);
кабель для подключения;
блоки питания, пульт управления;
руководство пользователя.

Соединить все элементы в одну систему не составит большого труда даже у рядового пользователя, т. к. при создании таких наборов все направлено именно на максимальное упрощение всех этапов устройства наблюдения, а необходимые шаги описываются в руководстве.

Краткий обзор моделей

Рассмотрим сравнительно недорогие варианты, одинаково хорошо подходящие как для небольшого частного дома, так и садового участка.

Дача

Модификация 2IR этой системы видеонаблюдения укомплектована датчиком фиксации движения и двумя наружными камерами. Кроме того, цифровой регистратор, рассчитанный на присоединение еще 2-х, жесткий диск с памятью на 500 Гб и дополнительные элементы – блоки питания, разветвители и ряд других.

Цена – 13 490 рублей.

Серия 4IR представляет более серьезную систему видеонаблюдения, которая позволяет контролировать весь прилегающий к частному дому участок. Камер наружных 4, плюс – ИК-подсветка. Она дает возможность регистрировать движение в ночное время на удалении до 20 м.

Цена – 33 980 рублей.

Улица – дом

Самая бюджетная система этой серии имеет в своем составе по 2 камеры (наружных и внутренних) купольного типа. Для небольших участков – неплохой вариант.

Цена – 15 090 рублей.

Комплект на 16 камер (8 + 8) подходит для больших домов сложной архитектуры, проблемных участков, которые трудно просматривать с 1 – 2 точек, но и стоит он дороже.

Цена – 52 139 рублей.

В принципе, выбор систем видеонаблюдения достаточно большой. При оценке целесообразности приобретения следует подумать, так ли уж нужны дополнительные возможности (сервисы, опции) модели, которые ведут к ее удорожанию. Опыт применения подобных комплектов показывает, что не все из того, что предлагает производитель, реализуется на практике. Тем более что в частном доме, как правило, есть и иные технические средства.

Моя схема удаленного наблюдения за дачей через телефон

В своем доме я использовал следующие видеокамеры наблюдения:

TP-Link Tapo C200

Прежде всего я установил две поворотные камеры TP-Link Tapo C200 — одну внутри дома, вторую — на открытой террасе под крышей. Да-да, это не ошибка — камера, предназначенная для установки внутри теплой комнаты отлично себя проявила на улице. Ни разу не зависла и не выключилась даже в суровые зимние морозы (-20). Главное для нее — защита от дождя, которую обеспечивала крыша. В остальном никаких вопросов работа на улице не вызвала.

TP-Link Tapo C310

Также для закрытия всего контура вокруг дома я установил две уличных камеры TP-Link Tapo C310 на внешних стенах, которые направил в разные стороны на дачный участок, куда не достает поворотная C200. Чтобы в поле зрения попадала въездная группа, но при этом они не захватывали соседние территории.
