Необходимые характеристики для выбора камеры
Чувствительность задается наименьшим отверстием диафрагмы, принимающим сигнал размера 1 В на отладочной таблице, при освещенности 2 тыс. ЛК с температурой 3 тыс.200° К. Эту характеристику иногда путают с минимальной освещенностью, которая характеризуется наименьшим показателем света для распознавания изображения.
Динамический диапазон показывает отношение наибольшего сигнала к среднему квадрату величины экспозиционного фона. Повышение вилки ведет к более четкому распознаванию темных объектов. Разрешение камеры дает представление о количестве линий в кадре экрана. В качестве характеристики дается разрешавшая способность по горизонтали, а вертикальный показатель берется на уровне ¾.
Скорость записи или частота показывает число кадров, которое система воспринимает за секунду.
Использование репитеров
Передачи видеоинформации требует довольно широкого канала связи. Зачастую, дачи расположены в местах со слабым мобильным сигналом. Для обычного разговора по сотовому телефону, это не принципиально. Но при удалённом использовании системы видеонаблюдения могут наблюдаться сбои и значительное снижение работоспособности. Выходом из сложившейся ситуации является приобретение и установка усилителя GSM сигнала — репитера.
Репитер для системы видеонаблюдения ФОТО: micro-wave.com.ua
Установка и подключение усилителя GSM сигнала не представляет особой сложности, однако требует строгого соблюдения следующих правил:
- Прибор следует расположить не ближе 1 м от элементов системы отопления;
- Внешнюю антенну желательно установить вне помещения вместе с устойчивой (пусть и минимальной) мобильной связью;
- Коаксиальный кабель, соединяющий репитер и антенну рекомендуется прокладывать в соответствии с ранее изложенными требованиями.
Установка внешней антенны усилителя сотовой связи ФОТО: mobilebooster.ru
IP видеонаблюдение своими руками
IP видеонаблюдение
На сегодня IP видеонаблюдение является, пожалуй, самым оптимальным вариантом, конечно, в тех случаях, когда имеется возможность подключения к сети интернет. Его основным преимуществом является отсутствие кабеля, что позволяет как сэкономить на покупке оного, так и не оплетать все вокруг проводами.
Также это позволяет устанавливать IP камеру практически в любом месте придомовой территории/квартиры/подъезда и т. д. Но для относительно удаленных объектов (дача, гараж и пр.) такой тип видеонаблюдения явно не подойдет, т. к. для передачи изображения с камеры на компьютер необходимо хорошее покрытие сети wi-fi, а это значит, что все камеры должны быть на небольшом расстоянии от роутера. Но как вариант в таких случаях – дополнительная покупка 3G/4G модема с wi-fi (впрочем, лучше чтобы на месте установки камер было уверенное 4G покрытие, в противном случае придется ограничиться аналоговыми камерами), с последующим подключением к нему камер видеонаблюдения и передаче изображения в интернет. IP камеры будут хорошим вариантом обеспечения видеонаблюдения для частного дома, при необходимости четкой и детальной картинки. Стоимость комплекта из одной камеры начинается от 2000 рублей.
Приступаем к установке IP видеонаблюдения своими руками.
Шаг 1. Программное обеспечение. Как правило, в комплекте с IP камерами бесплатно идет диск с программным обеспечением, и для начала нам необходимо установить его на компьютер.
Шаг 2. Подключаем роутер. Если у вас уже имеется роутер, подключенный к компьютеру по wi-fi, то переходите к третьему шагу, если нет, то читайте дальше. Роутер необходимо подключить к компьютеру посредством wi-fi. Для этого подключаем его к сети питания, и вставляем сетевой кабель. После этого подключаем роутер к компьютеру, и идем в настройки – вбиваем в окне поиска браузера стандартный IP адрес, типа192.168.1.1. Вводим логин и пароль (обычно логин admin, и пароль также admin или четыре либо восемь нолей – 0000 или 00000000). Затем настраиваем параметры wi-fi и подключаемся к маршрутизатору по беспроводной сети, вытащив сетевой кабель из разъема компьютера.
Шаг 3. Подключение камер. Установив программу с диска, идущего в комплекте, подключаем нашу камеру к сети питания и соединяем ее с роутером посредством сетевого кабеля. Далее непосредственно в самой установленной на компьютере комплектной программе IP камеры настраиваем параметры сети wi-fi (вводим ключ, тип шифрования и пр.), и отсоединяем сетевой провод. После того, как камера перезагрузится, она сама подключится к роутеру по беспроводной сети, и вы уже сможете наблюдать изображение, передаваемое камерой. В этой статье мы не будем разбирать все тонкости подключения IP камеры, для этого на сайте есть отдельная статья с подробным описанием всех шагов.
Этапы установки камеры
Большинство пользователей, решив использовать для охраны своего дома или дачи современное оборудование, считают, что его монтаж не представляет сложностей. На самом деле в нем присутствует масса нюансов, которые должны обязательно учитываться. Это в первую очередь анализ особенностей помещения, исходя из которых выбирается модель видеокамеры. Они учитываются при разработке проекта и закупке оборудования.
И только пройдя эти этапы можно приступать непосредственно к монтажу. Он состоит из:
- Прокладки кабельных путей
- Размещения и инсталляции камер
- Отделки помещения (если устанавливалась проводная система)
И последним, завершающим штрихом становится настройка оборудования и отладка работы всей системы.
Однако установка камер видеонаблюдения должна выполняться согласно инструкции, а также необходимо учитывать ряд требований. Первое – это выбор оптимального положения, позволяющего обеспечить хороший обзор. Второе – учитывать соответствие камеры всей системе. Третье – для скрытого видеонаблюдения приобретают специальные приборы с конусными объективами, которые можно легко замаскировать.
Смотрим видео установка камер наблюдения:
Из приведенных выше требований видно, что установка камер видеонаблюдения своими руками процесс достаточно сложный и для его выполнения нужны квалифицированные специалисты. Только они смогут выполнить монтаж грамотно, что обеспечит высокий уровень безопасности.
Настройка оборудования
После того, как будут завершены монтажные работы, переходят к установке программного обеспечения. Обычно оно поставляется в комплекте с камерами.
Если все этапы подключения были выполнены правильно, то все необходимое оборудование будет найдено компьютером с присвоением каждой камере IP адреса.
Все данные, фиксируемые системой, поступают на видеорегистратор. Подключив к нему маршрутизатор, вы сможете наладить передачу данных через интернет. Это позволит осуществлять удаленный доступ к видео.
При необходимости записи или архивирования информации используют жесткий диск. Но он должен быть установлен в помещении, куда не имеют доступа посторонние, с целью избежать кражи данных. При заполнении всей памяти самые давние данные из архива заменяются новыми. Есть возможность использования как виртуального, так и физического жесткого диска.
Где лучше устанавливать готовые комплекты видеонаблюдения
Современный рынок охранных систем предлагает широкий ассортимент оборудования. Причем на нем представлены как отдельные устройства, так и уже готовые комплекты, установка которых доступна каждому. Однако для того, чтобы организовать надежную охранную систему следует придерживаться определенных правил установки.
Так уличные камеры для наружного наблюдения должны быть заключены в защитный кожух, а их блок питания также нуждается в защите от вандалов и осадков. Для этого они помещаются в герметичные короба с изолированными выводами для кабелей.
Стоит позаботится и о защите камеры от прямых солнечных лучей, иначе картинка будет засвечена. Вся зона слежения должна быть хорошо освещена. Для работы в круглосуточном режиме используют комплекты с камерами, оснащенными ИК подсветкой.
Совет специалиста, настройка и наладка:
Учитывая все эти правила, вы сможете правильно выбрать место для установки и осуществить монтаж оборудования своими силами. Главное при этом – точное соблюдение всех требований и действие четко по прилагаемой инструкции.
Выбор ПО для видеонаблюдения
На рынке представлено большое количество разнообразного серверного ПО для организации трансляции с камер видеонаблюдения. От насыщенного функциями «Macroscop» до более простых, фактически онлайн-видеорегистраторов, с записью на жесткий диск (например «Shinobi» или «iSPY»).
Стоимость программного обеспечения
Все сервисы, предоставляющие ПО, отличаются и условиями лицензирования. Это может быть как единовременная большая оплата, так и ежемесячные абонентские платежи. Оплата может быть как за сам софт, так и за добавленные камеры, количество пользователей, срок хранения видеоархива, за дополнительные модули видеоаналитики. Главное – понимание задач, которые будут стоять перед вашей системой видеонаблюдения. Так можно просчитать весь требуемый функционал, подобрать оптимальное решение.
Зависимость характеристик сервера от программного обеспечения
Чем серьезнее возможности ПО (видеоаналитика: подсчет людей, распознавание лиц с занесением в базу, считывание и распознавание автомобильных номеров и т.д.), тем больший бюджет придется заложить в серверную часть. Обосновывается это тем, что на сервере производится декомпрессия видеопотока, используются алгоритмы видеоанализа. Дополнительная нагрузка ложится на процессор и видеокарту. Так стоимость сервера может вырасти многократно.
Что выбрать для видеонаблюдения в многоквартирных домах?
Ключевыми особенностями видеонаблюдения в МКД являются большое количество абонентов и низкая стоимость ПО, серверов.
В своей работе мы используем серверное программное обеспечение собственной разработки – «MainStreamer» (дистрибутив и документация доступны после регистрации в ЛК). ПО и сервис, созданные специально для использования в МКД, имеют весь необходимый жителям функционал: низкие требования к серверной части, поддержка популярных кодеков и протоколов (H.264 и RTSP), мобильное приложение и удобное управление аккаунтами жителей.
Подробнее о том, как подключить и настроить RTSP поток для видеонаблюдения вы можете прочитать в другой статье
При описании подбора сервера мы будем опираться на производительность ядра «MainStreamer» (для расчёта комплектующих сервера видеонаблюдения).
!
Двор24 – профессиональные решения для облачного видеонаблюдения
Двор24 – решения для облачного видеонаблюдения
Для жителей МКД
Полный доступ ко всем камерам, удобный и функциональный личный кабинет и приложение
Подробнее
Для инсталляторов видеонаблюдения
Готовая система под ключ, качественный софт, оперативная тех поддержка.
Подробнее
Технологии
Оборудование бывает цифровым и аналоговым. Ай пи техника показывает качественную картинку. Подключение к нему осуществляется с помощью видеорегистратора или через сетевой модуль, что дает возможность смотреть трансляцию с любого гаджета на расстоянии.
Аналоговая слежка – более простая, в ней используют дешевые камеры, которые служат для локального контроля сразу в том же помещении.

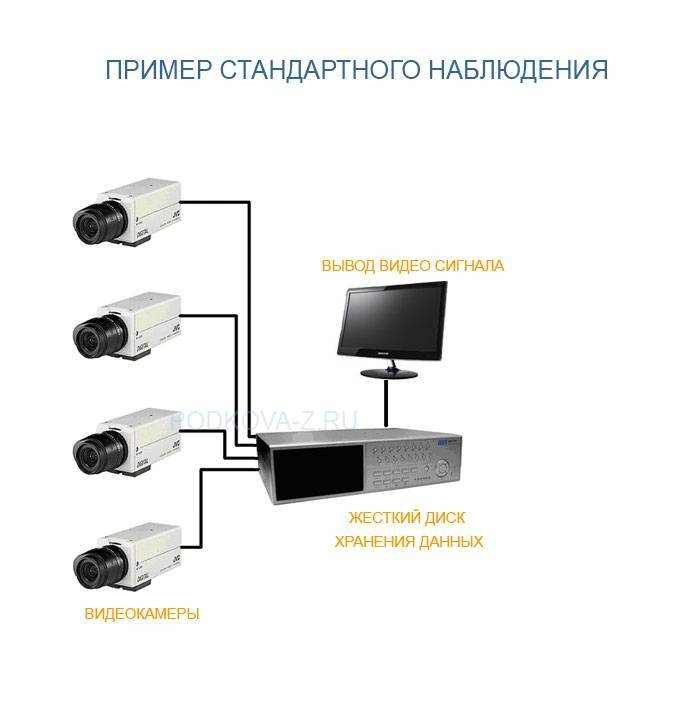

Аналоговое видеонаблюдение должно состоять из следующих элементов:
- видеокамеры AHD или HD-TVI;
- платы захвата или видеорегистратора – это обязательное звено, поскольку именно на нем происходит изменение данных в цифровой вид;
- жесткий диск, если покупатель желает записывать трансляцию;
- выход в интернет;
- функции записи и воспроизведения хранилища;
- кабель;
- коаксиальный провод или витая пара;
- коннекторы или пассивные передатчики – в зависимости от выбора предыдущего варианта;
- активные усилители, если наблюдение устанавливается на большое расстояние от 400 метров;
- штекер питания для подпитки видеокамер – источник 12 вольт;
- аккумулятор – это актуально при отключении электричества;
- роутер – для возможности просматривать видео удаленно.
При выборе аналоговой технологии можно применять разные кабели. Это зависит от месторасположения – снаружи или внутри помещения. Силовой провод используется для питания видеоустройств электричеством. Камеры расположены до 110 метров от регистратора.

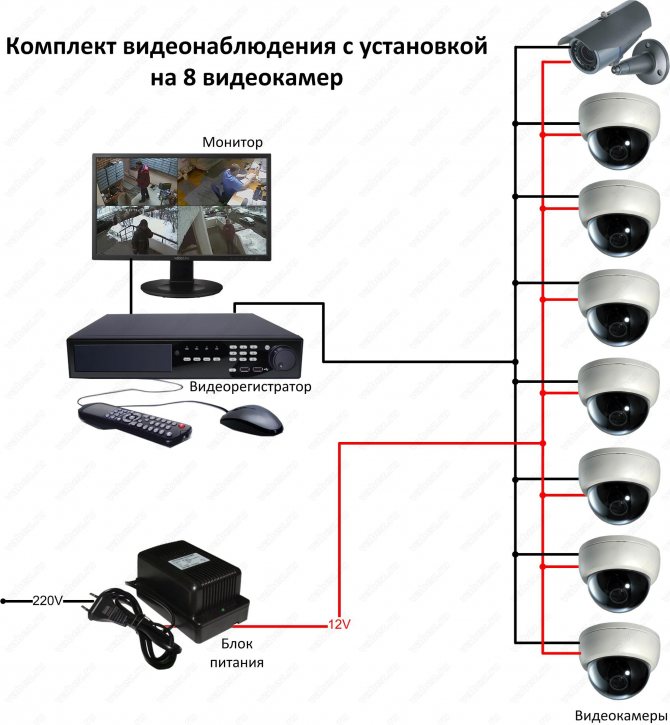

Питающее напряжение равно 12 вольт, ввиду чего можно воспользоваться обычным многожильным кабелем из меди.
Второй вариант – витая пара. Такой кабель обладает способностью передавать сигнал на огромное расстояние. Будет идеально, если хозяин применяет его в дуэте с активными передатчиками. Иначе нет смысла в его использовании.
Коаксиальный кабель оснащен центральной жилой из меди. Он предназначается для соединения звена между видеоаппаратурой и регистратором. Через него сигнал проникает на видеорегистратор.
Комбинированный вариант применяется для одного оборудования, которое смонтировано на объекте.
IP-видеонаблюдении должно состоять из элементов:
- IP-камеры;
- видеорегистратор;
- сетевой кабель пятый категории (витая пара);
- электрический кабель;
- коммутатор;
- роутер.
Расключение проводов на видеорегистраторе
Теперь все кабеля видеонаблюдения осталось расключить в слаботочном шкафу. Для начала подключаете сам видеорегистратор через источник бесперебойного питания.
Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. При этом жилы питания (красный с черным) подсоединяете на соответствующие клеммные колодки “+V” и “-V”.
А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Там где написано Video In.
То же самое проделываете с оставшимися видеокамерами.
Все что вам останется это произвести настройку видеонаблюдения, подключив монитор к регистратору через VGA или HDMI разъемы.
Если слаботочный шкаф находится далеко от компьютера, для настройки можно воспользоваться ноутбуком. А уже после этого, отдельным кабелем выводите сигнал на монитор.
Все программное обеспечение для настройки видеонаблюдения должно идти в комплекте с видеокамерами. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.
Как сделать видеонаблюдение дома своими руками
Скрин: установка видеонаблюдения на даче своими руками
Видеонаблюдение является своего рода сервисом, который является очень полезным в любой отрасли. Устанавливают подобное устройство и в офисах, и в частных домах и на даче — и вообще, там где того требует ситуация.
Цели предназначения также разнообразны. Для домашнего варианта подойдет бюджетная система видеонаблюдения, которую можно будет собрать самому, по инструкции (кстати, существуют и видео-инструкции по сборке). Это существенно сэкономит предполагаемые затраты на установку. Требуется только приобрести необходимое оборудование.
Оборудование для сборки системы своими руками на даче
Для того что бы нам организовать видеонаблюдение на даче, нужно в первую очередь электричество, а если мы хотим, что бы мы видели что происходит там в реальном времени — ещё и интернет. А для этого нам понадобится любой wi-fi роутер и сим-карта оператора мобильной связи, которая хорошо ловит сеть в районе вашей дачи. У меня, например, это МТС и МЕГАФОН (биллайн не проверял).
скрин: вай-фай роутер под сим-карту с безлимитным интернетом для видеонаблюдения
Поэтому, не забудьте включить в ваш бюджет, ещё и статью расходов на роутер (единоразовые расходы) и ежемесячный платеж за безлимитный интернет (цена зависит от тарифа и оператора).
Цели установки подобного оборудования могут быть разнообразными. Большинство собственников успешных организаций устанавливают подобную систему для того, чтобы детально отследить процесс работы своих сотрудников. Существует определенный круг людей, которые приобретают услугу установки IP-видеонаблюдения (или обычного) для того, чтобы обезопасить свой дом от грабителей.
Также на сегодняшний день с помощью такой прогрессивной технологии, как видеонаблюдения, многие родственники следят за состоянием своих близких, даже сформировался такой термин — видео-няня (фото):
фото: камера слежения — «видео-няня», может следить за детьми и пожилыми
У каждого человека есть свои причины для установки. Благоприятным фактом в этой ситуации является то, что приобрести все, для этого необходимое, можно по абсолютно доступной стоимости.
Это происходит в связи с тем, что оборудование является популярным на рынке сбыта. Это провоцирует рост конкуренции, и соответственно, цены становятся доступными. Каждый предприниматель хочет, чтобы клиенты отдавали предпочтение исключительно его фирме, поэтому старается сделать как можно больше для того, чтобы его продукция получила широкий спрос.
Камера видеонаблюдения на даче — установлена на углу дома
В связи с ростом преступности в мире, на сегодняшний день причины установить у себя дома камеры с видеонаблюдением есть у каждого человека. Такая функция является актуальной. Большинство людей отказываются тратить деньги за то, что можно сделать своими руками. Так происходит и с установкой оборудования. Для того чтобы избежать лишних затрат, люди предпочитают устанавливать его своими руками.
Откуда возникает желание установить собственными силами
Многих интересует вопрос можно ли выполнить все работы самостоятельно, купив уже готовый комплект оборудования или собрав его из отдельных приборов и как организовать видеонаблюдение своими руками? Что толкает человека на такой шаг? Быстрее всего элементарное желание сэкономить на услугах.
Однако не последнюю роль в этом сыграло и огромное количество информации в сети, рассказывающей насколько легко и просто выполнить все работы самостоятельно. И конечно же, появление в продаже так называемых готовых комплектов, в которые входят:
- Регистратор
- Одна или несколько видеокамер
- Небольшие отрезки кабелей
Но прежде чем приступить к покупке оборудования и его монтажу попытайтесь уяснить для себя, что же вы хотите получить от собранной системы? Что должна увидеть видеокамера, какая польза будет от полученной с нее информации и как работает видеонаблюдение?
Как установить на дачном участке видеонаблюдение?
Для многих дачников актуален вопрос, как сделать видеонаблюдение на территории дачи и в самом доме. При этом нужно, чтобы камеры записывали и передавали информацию в режиме реального времени с минимальными вложениями средств.
Чтобы установить видеонаблюдение своими руками дома или на даче, необходимо приобрести все необходимое оборудование, включая аналоговые камеры, роутер, обычный или DVR видеорегистратор. Стоимость видеорегистратора зависит от количества разъемов под камеры. Чем больше необходимо использовать видеокамер для наблюдения за дачей, тем дороже будет стоить система.
Видеонаблюдение для дачи своими руками осуществляется с расстановки камер по своим местам. После этого нужно подключить их к блоку питания. Если устанавливаются аналоговые камеры, то следует подключить провода к видеорегистратору. После загрузки видеорегистратора к нему подключается компьютер или ноутбук, чтобы контролировать события. Через монитор можно подключиться к локальной сети и настроить оптимальные параметры записи.
Чтобы обеспечить видеонаблюдение через интернет, необходимо подключить видеорегистратор к Wi-Fi роутеру или сетевому кабелю. К видеокамере прилагается подробная инструкция, в которой описаны условия и правила эксплуатации, а также порядок настройки изображения.
Чтобы установить скрытое видеонаблюдение, потребуется найти труднодоступные и укромные места, в которых камеры не будут заметны для посторонних лиц. Если видеокамера будет на виду, то злоумышленники могут ее повредить. Для организации скрытого видеонаблюдения можно приобрести мини камеры с внутренним накопителем. Их стоимость не завышена и варьируется в пределах 2-4 тыс. руб. Если использовать компактные камеры, то злоумышленники не догадаются об их наличии на даче.
Правила прокладки энергонесущих и информационных кабелей
После того, как было подобрано оборудование и составлена схема его расположения, необходимо осуществить разметку кабельных трасс. В идеале, провода, используемые для передачи данных, не должны приближаться к линиям бытовой электросети ближе 35-50 см, а тем более располагаться параллельно с ними.
Таблица типов кабеля, использующегося в системах видеонаблюдения и граничные показатели расстояния
Провода для камер и другого оборудования расположенного на улице необходимо обязательно занулять на корпус устройства. А в случае воздушной прокладки кабеля на расстояние более 50 м он нуждается в заземлении с применением специальных средств молниезащиты.
Монтаж основного оборудования
Камеры должны быть расположены таким образом, чтобы контролировать следующие зоны:
- весь периметр ограждения, в особенности место входа и въезда;
- внутреннее пространство прилегающей к дому территории;
- места проникновения в помещения: окна, двери.
При этом желательно, чтобы углы обзора видеокамер взаимно прикрывались. Таким образом, осуществляется контроль целостности периферийной аппаратуры системы видеонаблюдения.
Традиционные места расположения видеокамер на дачном участке следующие:
- столбы линий электропередач расположенные, как непосредственно сама участке, так и вблизи него;
- колонны, карнизы, декоративные и несущие элементы фасада возле главного входа;
- углы и стены дома, от которых открывается наилучший обзор контролируемой территории.
Некоторые специалисты рекомендуют располагать видеорегистратор, средства связи и блок бесперебойного питания в защищенном металлическом шкафу или стенной нише с крепкой дверью. Смысл такого решения состоит в сохранении работоспособности основных узлов достаточно долго, чтобы они смогли послать сигнал тревоги владельцу.
Дополнительные элементы
Дополнительным оборудованием, как правило, подразумеваются различные усилители сигнала. Что касается кабельных трасс, то рекомендуется применять следующие устройства:
ИллюстрацияТип усилителяДлина кабельной трассы, м
| НЧ-усилители | 150-200 | |
| Пассивные приемопередатчики (для витой пары) | 200-300 | |
| Активные приемопередатчики (для витой пары) | Более 300 |
Видеонаблюдение из компьютера своими руками через интернет
Наблюдение через интернет можно реализовать таким образом. Для начала нужно купить стандартный или DVR регистратор, к нему подсоединяются несколько аналоговых видеокамер. Цена регистратора будет зависеть напрямую от разъемов под устройства. Если видеорегистратор рассчитан на подключение большого количества камер, стоимость такого прибора будет высокой. Желающим сэкономить рекомендуется приобретать бюджетные аналоговые камеры. Если нет желания тратить время на работу с проводами, можно выбрать беспроводные модели. Если вы планируете выполнение записи с видеокамер и сохранение архива, придется дополнительно купить специальный жесткий диск.
Приступаем к монтажу:
- Сперва нужно расположить видеокамеры по заранее выбранным участкам и подключить их к электропитанию. Если вы устанавливаете аналоговые камеры, потребуется для начала подключить провода к видеорегистратору.
- Подключаем к питанию сам регистратор. К нему нужно подключить монитор, чтобы можно было контролировать все события.
- После этого подключаем регистратор к маршрутизатору или просто вставляем в него сетевой кабель.
- Теперь переходим к настройкам сети и доступа к камерам через интернет.
- Можно настроить хранение отснятого материала на облаке. Существует множество онлайн-сервисов, которые предоставляют такую возможность.
О том, как сделать камеру наблюдения самостоятельно, организовать надежную систему видеонаблюдения, задумываются многие. В самостоятельном монтаже таких систем нет никаких трудностей. Поэтому вы в любое время сможете выполнить самостоятельный монтаж и настройку видеонаблюдения любого типа.
Особенности выбора видеокамеры на дачу
На сегодняшний день рынок видеоаппаратуры для наблюдения и охраны представлен широким ассортиментом видеокамер для дачных участков. Есть камеры для дачи, которые передают информацию по интернету, сотовой связи или работают в автономном режиме.
Чтобы установить видеонаблюдение на даче своими руками, нужно определиться с моделью и функциональными возможностями оборудования. Прежде чем отправится за покупкой оптимального оборудования, нужно изучить, какие именно участки на объекте нуждаются в наблюдении.
Видеонаблюдение на дачу через интернет
Если нужно обеспечить охрану отдельной зоны или непосредственно дома, то одной камеры будет достаточно. Когда вопрос стоит о комплексной безопасности участка и дома, то может потребоваться комплект оборудования с внутренними и внешними устройствами для установки в нескольких зонах.
Камера для наружного наблюдения оснащена специальным кожухом и датчиками движения. Кожух защищает оборудование от неблагоприятных погодных условий и механического повреждения. При выборе камеры нужно учитывать ее степень защиты IP, рабочую температуру, светочувствительность.
Видеокамера с датчиком движения обеспечивает запись информации в трех режимах:
- беспрерывная запись;
- включение записи при обнаружении движения в контролируемой зоне;
- запись по графику.
Для видеонаблюдения с датчиком движения характерны срабатывания на появление в доме или на участке животных. Чтобы исключить ложное включение записи, некоторые модели камер дополняются специальным датчиком «иммунитет от животных». Но при этом их стоимость увеличивается.
При покупке видеокамеры для наблюдения следует обращать пристальное внимание на четкость передаваемого изображения. Видеонаблюдение на даче через интернет зависит от качества сигнала
Чтобы проверить качество изображения, можно воспользоваться тестовой демонстрацией в магазине
Чтобы проверить качество изображения, можно воспользоваться тестовой демонстрацией в магазине.
Видеокамеры бывают низкого и высокого разрешения. Более точную и реалистичную картинку передают камеры с высоким разрешением. Второй тип оборудования также подходит для дачных участков, но качество изображения может отличаться от желаемого. При этом их стоимость не завышена и доступна для всех дачников.
Автономная система видеонаблюдения
Установка автономного видеонаблюдения для дачи подразумевает отсутствие подключения к интернету. Чтобы обеспечить запись информации в отсутствии владельцев дачи к камере нужно приобрести видеорегистратор и блок питания. Все данные записываются на жестком диске видеорегистратора.
При покупке камеры нужно учитывать несколько важных нюансов:
- длительность хранения записей должна соответствовать времени, на протяжении которого хозяева дачи отсутствуют;
- для видеорегистратора нужно подобрать максимально скрытное место, так как злоумышленники могут забрать его с собой;
- следует позаботиться о резервном источнике питания для системы, если на даче наблюдаются перебои в электросети.
Чтобы настроить и обеспечить первоначальный просмотр камеры, устанавливается монитор, но в постоянном подключении он не нуждается. В среднем камеры для организации автономного наблюдения стоят 3-7 тыс. руб.
Преимущества установки 3G камер
GSM видеонаблюдение для дачи осуществляется посредством видеозвонка или мобильного телефона. К достоинствам данного видеонаблюдения можно отнести мобильность и доступность, а к минусам – отсутствие архива записей.
Кроме того, можно использовать камеры с функцией P2P, которые не зависят от наличия стационарного интернета. Готовые комплекты видеонаблюдения для дачи осуществляют запись и передачу информации в удаленном режиме. В GSM камеры устанавливается СИМ-карта, обслуживаемая любым сотовым оператором, и карта памяти для обеспечения архива записей. Хорошая GSM видеокамера стоит в пределах 12-16 тыс. руб.
Монтаж и подключения кабеля КВК-П
Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.
На улице при желании его можно защитить гофрой, но не обязательно.
Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.
Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.
Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.
После этого снимаете изоляция с коаксиального кабеля.
Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.
Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.
Сверху все изолируете защитным колпачком.
Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.
Соединяете в ней коннекторы между собой и плотно закрываете крышку.
Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.
Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.
Особенности установки и подключения
Для того чтобы установленная система могла надежно и исправно работать, нужно пристальное внимание уделить грамотному монтажу системы видеонаблюдения. Он состоит из следующих моментов. Внимательно изучаем план расположения, после чего устанавливаем камеры в заранее определенных точках
Камеры внутри помещений необходимо располагать таким образом, чтобы они не бросались в глаза сразу при входе. Установка и настройка видеорегистратора с дальнейшим подключением монитора. Если применяется плата видеозахвата, то нужно подключать ее напрямую к материнской плате. Для подсоединения камер с видеорегистратором можно использовать коаксиальный кабель. Его прокладка должна проводиться таким образом, чтобы злоумышленники не могли его сразу же обнаружить или увидеть. Здесь преимущество на стороне беспроводных вариантов, которые работают по сети
Внимательно изучаем план расположения, после чего устанавливаем камеры в заранее определенных точках. Камеры внутри помещений необходимо располагать таким образом, чтобы они не бросались в глаза сразу при входе. Установка и настройка видеорегистратора с дальнейшим подключением монитора. Если применяется плата видеозахвата, то нужно подключать ее напрямую к материнской плате. Для подсоединения камер с видеорегистратором можно использовать коаксиальный кабель. Его прокладка должна проводиться таким образом, чтобы злоумышленники не могли его сразу же обнаружить или увидеть. Здесь преимущество на стороне беспроводных вариантов, которые работают по сети
На качество кабеля нужно обращать пристальное внимание, так как от этого зависит качество передаваемого изображения. Блок питания должен быть таким, чтобы потянуть все нагрузки от видеокамер
Для подключения подойдет любой вид кабеля.
После того как все работы по установке проведены, нужно будет настроить видеорегистратор или плату видеозахвата. Последний вариант более простой в настройке, так как придется только установить специальное программное обеспечение. Что касается настройки видеокамер, то она будет выполняться прямо в программе.
Материалы для видеонаблюдения
Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:
кабель для запитки всей системы от сети 220В
Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.
провода для коммутации в слаботочной щитовой – ПУГВ 1,5мм2
кабель КВК-П 2*0,75мм2
Не путайте с КВК-В. Марка КВК-П – это уличный вариант, а КВК-В – для прокладки внутри дома. Он не защищен от ультрафиолета.
3-х жильный провод ПВС сечение 1,5мм2
аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.
видеорегистратор, через который будут подключаться видеокамеры
Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.
компьютерный жесткий диск для хранения и записи видео
Минимально рекомендуемый объем – 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.
блок питания
Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.
Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.
если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)
коннекторы для подключения питания марки BNC-F и приемный разъем (“папа”) BNC
Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.
чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52
модульный разрядник
Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.
ну и также понадобятся в щитке модульные розетки и клеммные разъемы
Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.
Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие – камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.
