Механический плодосборник из пластиковой трубы и бутылки

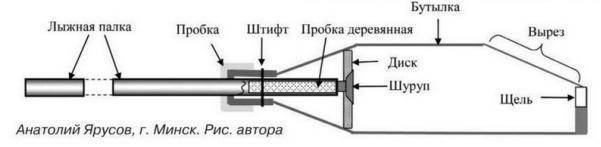

Чертеж съемника для яблок и груш

Анатолий Григорьевич ЯРУСОВ, г. Минск

14 отзывов

Плодосъемник-минутка своими руками – доработанная версия

Легкий и удобный в использовании съемник фруктов я изготовил за 15 минут. 1. Основа съемника — ПЭТ-бутылка и алюминиевая лыжная палка. Бутылку подобрал исходя из размера снимаемых плодов, в моем случае — 2 л. Нижнюю часть срезал под углом 45 град., удалив часть боковой стороны и половину дна (см. рис.) В оставшейся части дна выпилил узкую щель для захвата и обрыва ножки плода. 2. Диаметр лыжной палки меньше внутреннего диаметра бутылочного горлышка, поэтому на него надел пробку от бутылки, в которой вырезал подходящее отверстие. В один конец палки запрессовал деревянный чопик, к нему саморе-зом прикрутил пластмассовый (можно из фанеры) диск, вырезанный под внутренний диаметр бутылки. Вставил диск в бутылку, продев через нее палку, а пробку закрутил на бутылку. Для жесткости крепления чуть выше пробки на горлышке просверлил сквозное отверстие d 3 мм и вставил штифт из проволки. 3. Съемник подвожу к плоду так, чтобы он через вырез попал в бутылку, а ножка вошла в прорезь, и снимаю рывком к себе. Можно сорвать фрукт боковой стенкой бутылки толчком от себя. Конструкция получилась легкая и удобная, к тому же она не имеет элементов, которые могли бы повредить фрукт или зацепиться за ветки. Кстати Для сбора мелких плодов, например, слив, можно изготовить съемник из 0,5 л ПЭТ-бутылки.

Плодосъемник Чтобы яблоки долго хранились, их нужно снимать аккуратно. Со стула или стремянки руками не все достанешь — папа изготовил удобное приспособление. Металлическую пластину 20×3 мм, длиной 400 мм загнул V-образно — получилось основание, к которому приварил тулейку (для соединения с черенком). Из проволоки d 6 мм сложил квадратную рамку со сторонами 12 см (3) и приварил к свободным концам основы. Края рамки немного расплющил молотком и заточил для срезания черешка плода. Сшил из ткани мешок подходящего размера и при помощи тонкой проволоки закрепил его на рамке. Прикрепил длинный и легкий черенок — съемник готов.

Съемник для яблок Сделать съемник для яблок, не травмирующий кожицу плодов, а значит, обеспечивающий их длительную сохранность, совсем несложно. Черенок у такого съемника может быть длиной до 2 м. Рабочая часть представляет собой верхушку стандартной пластиковой бутылки. Прикрепите бу- тылку горлышком на черенок, а края «чашечки» обрежьте волнообразно. На 3-5 мм ниже на конус намотайте несколько слоев изоленты. Возле горловины вырежьте отверстие диаметром 25 мм, и все отрезанные части отполируйте наждачной бумагой. Яблоко снимайте так: надвиньте съемник до упора и поверните, чтобы тот выступами оторвал ножку плода от ветки, затем через отверстие в стенке выкатите яблоко из «чашечки». А еще внутреннюю поверхность бутылки можно оклеить тонким слоем поролона. Владимир ЮФЕРЕВ, г. Омутнинск, Кировская обл.

Винт Архимеда

«Эврика!» (с) Архимед

Принцип работы винта Архимеда

Также это изобретение иногда называют «улиткой Архимеда» или водяным винтом. Устройство предназначено для подъёма воды, к примеру, для орошения полей. Винт Архимеда представляет из себя спираль, которая вращалась внутри трубы, перенося воду на винтовых лопастях вверх. Вращение спирали задавалось вращением специальной ручки сверху. Саму ручку мог вращать как человек, так и рогатый скот или лошади, а в более поздние времена можно было использовать водяное колесо или ветряную мельницу.. Помимо воды при помощи винта на верх можно транспортировать гранулированные материалы, такие как зола или песок.

Пожалуй, это одно из самых древнейших приспособлений, известных для подъёма воды. Винт до сих пор используется в небольших электростанциях и даже на фермах. Начиная с 1980 года в штате Техас в США используется восемь винтов Архимеда диаметром около 3.6 метра для борьбы с ливневым стоком. Винт приводится в действие двигателем мощностью 551 киловатт и может выкачать до 500 тысяч литров воды в минуту.

Винт Архимеда, использующийся в Техасе в США

Главным преимуществом винта Архимеда является то, что попадание мусора в механизм не приводит к нарушениям работы устройства. К примеру, при помощи винта можно даже поднимать рыбу вместе с водой, при этом винт будет продолжать работать.

Подробное объяснение принципа работы винта Архимеда:

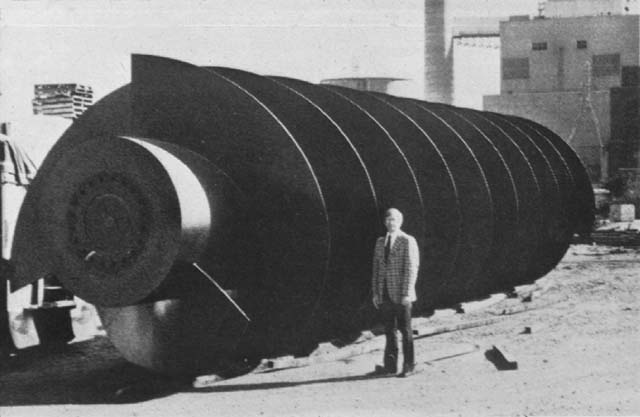

Огромный винт Архимеда, установленный на гидроэлектростанции:

А на этом видео винт Архимеда изготовили из лего:

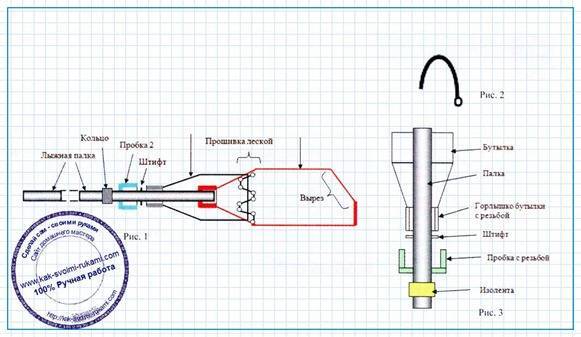

Способ сшивания бутылок для плодосъемника

Для сшивания бутылок нужно горячим шилом пробить парные отверстия по обе стороны линии шва. Тонкий медный провод сгибаем пополам, скручиваем концы и делаем «иглу» в форме рыболовного крючка (рис. 2).

С помощью этой гибкой «иглы» просовываем леску через соседние пары отверстий и соединяем бутылки в единый блок. При таком способе сшивания руки будут всегда находиться снаружи бутылок.

Блок из двух бутылок надевается на лыжную палку, в которой (после примерки) просверливается отверстие и жестко закрепляется штифт (рис. 3). Длина штифта должна соответствовать диаметру горлышка бутылки и внутреннему диаметру пробки. На горлышке бутылки надо сделать 2 небольших диаметральных пропила для фиксации блока бутылок на штифте.

На рисунке показана пробка, снятая с бутылки 2. При этом бутылочный блок свободно снимается с лыжной палки. При закручивании пробки на горлышко бутылки 2 штифт прочно фиксирует блок бутылок на палке.

На рисунке показано также кольцо, предотвращающее сползание по палке и потерю пробки. Кольцо выполняется из скотча или изоленты.

Вся конструкция съемника – предельно легкая и удобная в использовании.

Сверление

Для проделывания отверстий в камнях люди прикрепляли каменное сверло к рукоятке, которую вращали меж ладонями. Эту монотонную работу упростило изобретение лучкового сверления. Рукоятку сверла обматывали верёвкой — тетивой, натянутой между концами палки, — и двигали палку от себя и к себе. Сверло при этом вращалось, просверливая заготовку. Горизонтальное движение руки преобразовывалось во вращательное движение сверла, удерживаемого на заготовке. Так впервые человек усовершенствовал процесс ручного труда, изобретя первую технику — лучковую дрель.

Ручное сверление (слева) и лучковое сверление

Садовый плодосборник для фруктов – классификация

Инструментов разработанных для сбора урожая фруктов на сегодняшнем рынке достаточно, чтобы сделать хороший выбор. Все они упрощают снятие плодов с деревьев, а так же максимально защищают их от повреждений. Эти два момента очень важны. Так как при больших урожаях или площадях времени на уборку уходит очень много. А повреждения, даже совершенно незаметные, не позволят яблоку или сливе выдержать самые правильные условия хранения.

Уже редко кто из садоводов обходится без вспомогательных инструментов. У большинства из них срок работы не один и не два сезона. Поэтому некоторые дачники пользуются таким приобретением очень долго. Конечно же это не механический комбайн и данными приспособлениями тоже необходимо уметь пользоваться. Но простейшая конструкция позволяет быстро приспособиться и разобраться, что и куда нажимать или в какую сторону крутить. Конечно же есть более или менее сложные конструкции, но все они не усложняют, а наоборот помогают в сборе садового урожая.

Материал из которого сегодня делают плодосъемники отличается легкостью и прочностью. Прежде всего это:

  • пластик,
  • металл.

Кроме основных конструкций к таким садовым инструментам дополнительные вспомогательные детали.

Дополнительные детали плодосборников

Как дополнительную деталь используют различного рода тканевые материалы для изготовления сумок или как их еще называют мешочков, для накопления плодов. Они нужны для того чтобы не снимать персик или какой другой плод по одной штучке. Весьма удачно для этих случаев приспособлены к некоторым плодосъемнимам такие дополнительные сумки.

Телескопические ручки делают из прочного пластика. Обычно они выполнены в виде трубы. То есть их средина полая. В которой располагается проволочный или из другого материала шнур для приведения механизма захвата в работу.

В продаже имеются как самые простые проверенные временем конструкции продосборников. Так и совершенно новые – легкие, удобные, с длительным сроком эксплуатации.

Каким бывает плодосборник для яблок и его принцип действия

Приспособление для снятия урожая в плодовом саду разработано таким образом, что плод после отрыва от ветки попадает в специальную емкость. И находился там до тех пор, пока его не положат в ящик или корзину. Таким образом приспособление для уборки урожая в саду может быть нескольких типов.

1. Цанговые:

  • проволочные,
  • с мешком,
  • с захватом.

2. Пластмассовые, в виде стакана:

  • стенки которого разрезаны на полосы с закругленными вверху краями. Такие приспособления для уборки фруктов еще называют Плодосъемник тюльпан. Так как своим видом он напоминает этот цветок;
  • поддеваем яблоко таким образом, что бы его плодоножка попала между лепестками. Далее проворачиваем тюльпан в любую удобную сторону;

плодоножка отрывается от ветки, яблоко остается в тюльпане. А затем перекочевывает в корзину.

Цанговые проволочные

Проволочные представляют из себя:

  • приспособления напоминающее не раскрытый полностью цветок. На концах лепестков такого цветка предусмотрены загнутые края проволоки;
  • для того чтобы в эти отверстия протянуть прочную нить. Она нужна для удерживания плода при отрыве плодоножки от ветки;
  • когда груша попадает в такую розетку необходимо потянуть за нить. Розетка закроется и плод благополучно ляжет в корзину.

Цанговые с мешком

Цанговые приспособления с мешком, представляют из себя:

кольцо к которому прикреплен не большой мешочек. На другом конце кольца те же лепестковые лопасти. Которые служат своеобразным захватом или своеобразным ножом. На них еще говорят корзина для сбора фруктов;

  • мешочек предусмотрен для одновременного снятия нескольких плодов. Если физически садовод в состоянии удержать не одну грушу, а пять или больше, то почему бы и нет. Такие плодосборники на много ускоряют процесс уборки;
  • в некоторых конструкциях такого типа предусмотрено острое металлическое лезвие прикрепленное к кольцу. Место крепления выбрано таким образом что бы острая его сторона являлась второй частью лопасти;
  • попадая в отверстие с острым с одной стороны ножом плодоножка быстрее перережется. Для винограда, у которого гроздь очень крепко прикреплена к лозе, это удачное предложение.

Цанговые с захватом

Каждый телескопический плодосборник с захватом работает по принципу не дать упасть плоду в момент отрыва его от ветки дерева. Его задача состоит еще и в том, что бы:

  • груша, слива или черешни не вывалились из приспособления по пути в ящик. Самые большие и вкусные плоды созревают на макушках деревьев, поближе к солнцу. И захват для того что бы их снять обязательно нужен. Плодосъемник с захватом, это та конструкция плодосборника без которой в некоторых случаях просто не обойтись;
  • современная конструкция некоторых приспособлений позволяет при помощи одного легкого нажатия сработать захват. Они легкие по весу, и с ними можно справиться всего лишь одной рукой. Даже школьник с большим удовольствие будет работать в саду с таким современным помощником. Яркий и современный дизайн которого порадует любого дачника.

Купить плодосъемник для яблок с телескопической ручкой в нашем интернет магазине можно в любое время. Ознакомьтесь с ассортиментом данной категории товара и делайте заказ.

В период сбора садового урожая наибольшим спросом пользуется плодосборник для яблок с телескопической ручкой.

Хотя многие садоводы предпочитают плодосборник для яблок с обычным деревянным держателем. В этой статье мы рассмотрим характеристики плодосъемников. Какими они бывают и как ими пользоваться.

Плодосборник для фруктов весьма удобная и необходимая вещь в хозяйстве. Такой садовый инвентарь в любом случае необходим, если на территории дачи имеется плодоносящий сад. Как правило, фруктовые деревья растут высокими и ветвистыми. А самые крупные плоды созревают на верхушке или на концах кроны. Такие груши и яблоки срезать не применяя плодосборник с телескопической ручкой вряд ли получится.

Поворотный мост

Раздвижной поворотный мост Леонардо был не только чудом инженерной мысли и огромным новшеством в военном деле, но и любопытным ранним примером плоского дизайна. Разработанный в 1480-х годах для герцога Сфорца, мост позволял войскам быстро пересекать реки, и его можно было легко собрать и перевезти для повторного использования в другом месте.

В техническом плане предполагалось, что мост будет иметь противовес, который позволит сбалансировать конструкцию с обеих сторон. Что касается простоты транспортировки, то конструкция была разработана с использованием колес и канатно-шкивной системы для эффективного развертывания за короткий промежуток времени.

Бронированная машина

Если самоходная тележка – «прабабушка» современных автомобилей,  то бронированная машина – безусловно, «прадедушка» современных танков.

Бронированный автомобиль должен был иметь экипаж из 8 человек внутри корпуса. Кроме того, на массивной круглой платформе должны были располагаться множество легких пушек. При этом их наводчик имел поле обзора в 360 градусов, находясь в прицельной башне наверху. Леонардо да Винчи даже думал о включении лошадей в управление своей машиной, но затем отказался от этой идеи из-за неконтролируемой природы животных.

Вопросы вызывает расположение коленчатых систем броневика, которые, по-видимому, движутся в противоположных направлениях. Из-за этого машина просто не может двигаться. Некоторые историки полагают, что это могло быть преднамеренным решением, поскольку «пацифист» да Винчи не желал, чтобы его военные машины использовались для реальных боевых действий. Несколько странное предположение, ведь тот же да Винчи создал проект-предшественник современных пулеметов и гигантский арбалет.

Плодосъемник с телескопической ручкой для сбора плодов

Этот вид приспособлений для сбора урожая в саду необходимо выделить отдельно. Телескопический плодосъемник для яблок, это одна из последних разработок садового инструмента. Помимо удобной основной части, корзинки для размещения плодов, такой инструмент имеет телескопический стержень. Это своего рода удлинитель ручки, длина которого регулируется. Ее можно приспособить под определенную высоту. И менять каждый раз когда плоды нужно снимать ниже или выше от ранее зафиксированной величины.

Плодосъемник для яблок с телескопической ручкой можно применять для уборки урожая сада со следующих деревьев:

  • яблонь,
  • груш,
  • сливы,
  • абрикосы,
  • орешника,
  • персика,
  • и других.

Перед тем как приступить к сбору урожая таким плодосборником необходимо определиться с расстоянием до сливы или других плодов. Выставить длину ручки и если она определена правильно, то можно начинать работать. Если же Вы немного не угадали с расстоянием, то его всегда можно подправить. Один из самых удобных способов – пользуясь им точно нет необходимости становиться на табуретку или лезть на стремянку.

Привет всем любителям самоделок!

В настоящее время, лето близится к концу и у многих в садах на дачах и приусадебных участках созревает богатый урожай яблок, груш, слив и других плодов.

При этом зачастую очень остро встает вопрос сбора этих фруктов, тем более, что для длительного хранения, нельзя использовать упавшие и ударившиеся о землю плоды, а необходимо аккуратно срывать их с дерева с помощью какого-либо приспособления для съема плодов.

Надо сказать, что уже многие годы (практически с тех пор, как появились пластиковые бутылки), в народе весьма популярными являются самодельные плодосъемники, сделанные из длинной палки с насаженной на ее конец, отрезанной верхней частью пластиковой бутылки. Съемник из пластиковой бутылки в этом случае крепится к палке, как правило, с помощью маленького шурупа или гвоздика.

Я сам уже многие годы, пользуюсь подобным самодельным плодосъемником.

Однако в процессе эксплуатации, я заметил, что такое устройство с постоянной не заменяемой насадкой-плодосъемником, имеет некоторые недостатки.

Так, например, плоды, которые приходится собирать бывают очень разного размера. Скажем, сливы (даже крупные), а также летние яблоки и груши бывают довольно мелкими, в то время как многие сорта осенних и зимних яблок отличаются поистине огромными размерами.

Конечно, к палке можно приделать съемник, вырезанный из пластиковой бутылки самого большого размера и собирать все плоды им.

Однако практика показывает, что это бывает очень неудобно, так как деревья, на которых растут многие мелкие плоды, скажем, сливы, имеют очень густую крону, через которую зачастую, очень трудно протискиваться крупным плодосъемником.

Кроме того и заменить прикрепленный подобным образом к палке плодосъемник в случае его поломки, скажем, если в пластике образуются трещины, не удастся достаточно быстро и просто!

В результате, мне еще давно приходила идея сделать такую палку или штангу плодосъемника, чтобы на ней, в зависимости от размера собираемых плодов, можно было быстро менять насадки-съемники из пластиковых бутылок.

Однако в прошлые годы, руки до этого как-то не дошли, тем более что и урожаев подобных тому, что ожидается в нынешнем году, не было.

Тем не менее, в этом году, перед лицом буквально невиданного доселе урожая (а в этом году у нас выдался действительно небывалый урожай яблок, груш и слив), я все-таки решил сделать подобное приспособление.

Итак, для изготовления плодосъемника с быстросменными насадками, нам понадобятся следующие принадлежности:

Материалы и крепежные элементы:

Длинная деревянная палка или штанга;

Пластмассовая пробка от пластиковой бутылки;

Несколько пластиковых бутылок разного размера;

Три мелких шурупа 3х15 мм;

Изоляционная лента.

Инструменты:

Ножницы (возможно канцелярский нож);

Небольшая пила по дереву;

Электродрель;

Сверло по металлу диаметром 3 мм;

Отвертка с наконечником РН1, или соответствующая бита;

Чем собирать плоды, которые лежат на земле

С помощью специальных приспособлений быстро и легко можно собрать яблоки, упавшие на землю.

Любая конструкция, которая была сделана для сбора урожая с дерева, может быть применена для уборки упавших плодов. В этом случае емкость нужно установить под углом.

Уникальным прибором является ролл. Он имеет ряд достоинств:

  • с его помощью собирают яблоки диаметром от 5 до 12 см;
  • происходит экономия сил и времени;
  • хорошо справляется с задачей как на ровной, так и бугристой поверхности;
  • не повреждаются плоды.

Принцип работы устройства простой:

  • плавными движениями нужно провести роллом по месту скопления плодов;
  • плоды проникают внутрь устройства через металлические или пластиковые прутья, но назад не выпадают;
  • выгрузка плодов проводится с помощью специальной насадки, которая крепится к емкости.

Поняв и изучив принцип работы любого вида плодосборника, легко сделать конструкцию самостоятельно. Благодаря устройству работа в саду будет легкой и быстрой, а качество плодов останется на высоком уровне.

Вариант №1: цепкая рука фермера

Приспособление будет состоять из хватала и держателя. Вам понадобится:

  • старая пластиковая бутылка;
  • длинная леска (2,5-3 метра), шило, ножницы;
  • рукоятка от старой пластиковой швабры (можно заменить ПВХ трубой).

Процесс изготовления данного плодосборника в передаче «Очумелый ручки»:

https://youtube.com/watch?v=7Q9EQnMl0-c

Итак,” начнем нашу легкую работу.

Шаг 1. Мастерим хватало (двухлитровая пластиковая бутылка). Донную часть бутылки обрезаем коронообразно, чтобы образовались «лепестки». В каждом из лепестков делаем по 2 отверстия. Для этого можно использовать небольшой дырокол или обычное шило.

Теперь придадим чаше цепкость. Возьмите леску и протяните ее через горлышко в бутылку так, чтобы последняя оказалась чуть ниже середины лески. Верхний конец лески продеваем по очереди в каждое отверстие по кругу и выводим обратно через горло бутылки. Таким образом, у нас получилась пластиковая бутылка без дна с выходящими через горлышко двумя длинными концами лески.

Шаг 2. Закрепляем держатель. В качестве держателя мы берем полую ПВХ трубу или рукоятку от старой пластиковой швабры. Двойная леска из пластиковой бутылки продевается сквозь отверстие держателя и выходит с его обратной стороны. Если ваша рукоятка от швабры снабжена съемной ручкой — вам повезло! К этой части держателя и следует закрепить концы лески. Проделайте в ручке 2 отверстия, в которые проденьте леску, закрепляя концы друг с другом внатяжку. Ручку снова оденьте на рукоятку швабры.

Имеем пластиковую бутылку, скрепленную леской с держателем со съемной ручкой. А теперь попробуйте снова снять колпачок, оттянув слегка леску на себя. Обрезанные края бутылки сжимаются, совершая при этом хватательные движения. Теперь ни одно яблоко от вас не уйдет!

Для ПВХ трубы в качестве ручки можно использовать несколько колпачков от пластиковых бутылок. Например, возьмите 10 крышек и проделайте в центре каждой по отверстию шилом. Свободные концы лески проденьте в колпачки по очереди и закрепите на последнем. Для устойчивости колпачки склейте между собой или сделайте узел из лески с внутренней стороны первой крышки. Получается удобная съемная ручка из колпачков. Используйте ее таким же методом, что и ручку от швабры.

Как сделать плодосъемник своими руками

Понимая принцип действия механизма для сбора фруктов, изготовить плодосъёмник сможет любой дачник. Для этого понадобятся простейшие инструменты и подручные материалы.

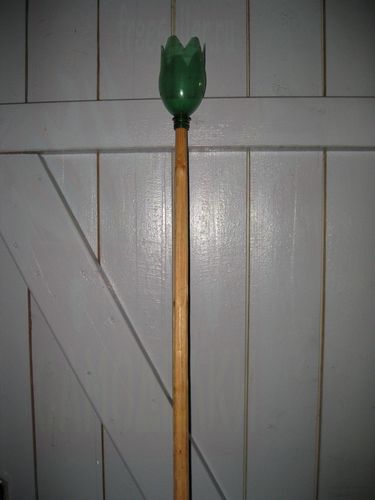

Из пластиковой бутылки

Для самой простейшей конструкции понадобится:

  • пластиковая бутылка на 1,5 или 2 л;
  • длинная палка, но можно использовать шест, трубу, телескопическую удочку, вышедшую из строя, главное, чтобы конец стержня входил в горлышко бутылки;
  • прочную леску на 3-4 м.

Необходимые инструменты:

  • ножницы;
  • шило (можно использовать обычный гвоздь);
  • саморез и шуруповёрт (можно обойтись отвёрткой).

Чтобы изготовить плодосборник для яблок, нужно:

  • у пластиковой бутылки отрезать дно;
  • по периметру среза сделать прорези так, чтобы чаша стала похожа на тюльпан;
  • на каждом «лепестке», ближе к верхушке, с помощью шила проделать отверстия;
  • через них протянуть леску, а её концы объединить так, чтобы при натяжении «тюльпан» закрывался;
  • на основание шеста прикрепить чашу с помощью самореза (или просто приклеить или примотать изолентой).

Из пластиковой трубы

Приспособление для сбора яблок можно сделать самостоятельно

Довольно интересную модель сделать своими руками можно из пластиковой трубы. Такое приспособление обычно применяют для сбора мелких плодов — вишни, сливы. Но если труба имеет диаметр, в который свободно проходит яблоко, то сбор урожая становится полумеханизированным. Ведь сорванный плод прямо по трубе спокойно скатывается вниз.

Всё что понадобится из материалов — это высокая пластиковая труба широкого диаметра.

Необходимые инструменты:

  • острый нож или ножовка (для тонкостенной трубы можно взять ножницы);
  • фломастер;
  • зажигалка, горелка, или любой другой безопасный источник огня.

Пошаговая инструкция изготовления:

  • один конец трубы нужно срезать так, чтобы получился острый угол, разметить зубцы для захвата плода;
  • затем нагреть его и загнуть зубцы внутрь так, чтобы они напоминали крючки;
  • разогрев второй конец трубы, формируют раструб, на который будет удобно прикрепить сборник для яблок.

Из консервной банки

Изобретение для снятия плодов более крепкое по сравнению с пластиком, а значит, дольше прослужит.

Понадобится:

  • пустая консервная банка, такого размера, чтобы в неё свободно входило яблоко, например, из-под ананасов;
  • палка или шест;
  • проволока (примерно 1 м).

Необходимые инструменты:

  • нож;
  • гвоздь и молоток;
  • плоскогубцы.

Ход работы:

На одной из сторон банки сделать два отверстия. Через них протянуть проволоку, закрепить банку на конце палки.

С противоположной стороны от крепления, на верхней части банки, сделать ножом неглубокую прорезь. При помощи плоскогубцев ее превращают в клин для захвата плодоножек.

Чтобы фрукты не травмировались, изнутри банку можно обклеить тканью. Это самое лёгкое приспособление, которое изготовить под силу любому.

Улучшение рычага

«Будь в моем распоряжении другая земля, на которую можно было бы встать, я сдвинул бы с места нашу.»
(с) Архимед

Архимед, конечно, не был тем, кто изобрёл рычаг, так как это достаточно простое приспособление, но он был тем, кто теоретически описал принципы его работы и, понимая эти принципы, смог его развить и усовершенствовать. Также он объяснил принцип многоступенчатой передачи.

В своей работе «О равновесии плоскостей или центрах тяжести плоскостей» Архимед пишет следующее:

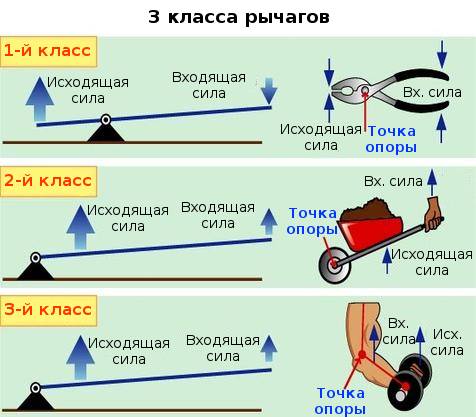

Принцип рычага и математическое соотношение

Сейчас рычаги используются повсеместно. Самые простые примеры — это строительный инструмент (лома, плоскогубцы, тачки для песка), менее очевидные примеры — это экскаватор или степлер. Кстати, прочтите нашу статью про изобретение степлера.

Автомобильный граммофон

Еще задолго до спутникового радио, CD-дисков, кассет и даже бобин автомобилистам приходилось слушать только то, что играло в тот момент на местных радиостанциях. Решение все поменять пришло ребятам из Chrysler, которые предложили интегрировать в приборную панель целый граммофон. По мнению Chrysler, уставший от безвкусной музыки, крутившейся по радио, автомобилист мог без проблем открыть крышку приборной панели, скрывающую эту здоровенную штуку и запустить какой-нибудь новомодный винил.

Как вы уже могли догадаться, Chrysler пришлось решить несколько проблем, перед тем как в 1956 году они представили эту «хай-фай-ретро-систему». Во-первых, граммофон должен был быть достаточно компактным, чтобы имелась возможность его установки внутрь приборной панели автомобиля. Это, в свою очередь, создало еще одну проблему. Из-за слишком малого размера граммофон не подходил для проигрывания долгоиграющих пластинок. Более компактные пластинки (45 rpm) могли содержать только по одной песне с каждой стороны. А теперь представьте, что вы едете по загородному шоссе и вам каждые пять минут приходится менять стороны одной и той же пластинки.

На помощь в решении этого вопроса решила прийти звукозаписывающая компания Columbia Records, которая представила 42 специальных диска компактного (45 rpm) размера, но в формате 16 2/3 rpm. Она обеспечивала водителя часом музыки, записанной с каждой стороны пластинки. Но проблема заключалась в том, что слушать человек мог только исполнителей, работавших с Columbia Records.

Но, конечно же, основной проблемой автомобильной «ретро-хай-фай-системы» были… ямы на дороге. Держатель звукоснимателя, конечно, в некотором смысле компенсировал вибрацию и снижал количество проскальзываний иглы, однако большие ямы в конце концов выводили из строя и его, а также саму иглу. А заказывать новые части и в том числе и пластики приходилось напрямую через Columbia Records. Спустя год после выпуска системы Chrysler закрыл этот проект.

Новую попытку Chrysler предпринял в 1960 году. На этот раз на деньги спонсора компании RCA. В этот раз система позволяла установку сразу до 12 грампластинок формата 45 (rpm) и фактически являлась древним аналогом CD-чейнджера. Для решения проблемы с перескакиванием иглы держатель звукоснимателя располагался снизу, а не сверху, как обычно. Решение, стоит отметить, было близко к гениальному, однако проскакивания все равно были, и Chrysler окончательно отказался от идеи граммофонов в авто всего спустя два года. В 1968 на смену грампластинок пришли бобины с магнитными лентами.

Цветная фотография

Если раньше всё происходящее стремилось попасть на бумагу, то теперь вся жизнь направлена на получение фотографии. Поэтому без этого изобретения, ставшего частью маленькой, но насыщенной истории фотографии, мы бы не увидели такой “реальности”. Сергей Михайлович Прокудин-Горский разработал особую фотокамеру и представил своё детище миру в 1902 году. Эта камера была способна делать три снимка одного и того же изображения, каждый из которых пропускался сквозь три совершенно разных световых фильтра: красный, зеленый и синий. А патент, полученный изобретателем в 1905 году, можно без преувеличения считать началом эры цветной фотографии в России. Это изобретение становится намного качественнее наработок зарубежных химиков, что является важным фактом ввиду массового интереса к фотографии по всему миру.

Приспособления для хранения инструмента в гараже

Наличие порядка является залогом комфортного использования рабочего мест в гараже. Обеспечить этот порядок на рабочем месте призваны специальные органайзеры, позволяющие удобно хранить и легко находить нужные инструменты. Сделать такие приспособления можно самостоятельно, используя при этом подручные средства.

Простым и доступным способом хранить ручной инструмент, является настенный органайзер, сделанный из жестяных банок, прикрепленных к фанерному листу. Дополнительно к нему можно прибить несколько крючков или гвоздей, чтобы удобно развесить измерительный и электрический инструмент. При отсутствии жестяных банок, в качестве держателей можно использовать ПВХ-трубы различного диаметра, нарезанные на отрезки и шурупами прикрученные к листу фанеры или ДСП.

Еще проще сделать специальное приспособление для хранения отверток. Для этого необходимо взять деревянный брусок и просверлить в нем отверстия нужного размера. Готовый держатель закрепить на стене. На таком же держателе можно организовать систему хранения стамесок и долото. Достаточно в деревянной заготовке выпилить специальные отверстия. Таким же образом можно сделать и держатель для электроинструментов, выпилив соответствующие отверстия в деревянной полке.

Интересный способ хранения инструментов предложен на фото выше. Его принцип построен на использовании магнитных лент, прикрепленных к металлическим планкам. С помощью подобной системы удобно хранить сверла, ключи и другие металлические инструменты. Удобные и практичные органайзеры для хранения шурупов, болтов, гвоздей и другой мелочовки можно сделать своими руками из прозрачных пластиковых банок с крышками. Чтобы они не занимали место, следует прикрепить их за крышку снизу к полке. Этот и другие способы хранения инструментов позволяют рационально использовать место в гараже и все необходимое под рукой.

Видео, представленное ниже, демонстрирует, как самому обустроить в мастерской или гараже простую и удобную систему хранения инструментов.
