Пример правильного монтажа
Теперь, когда известны некоторые важные детали инсталляции, для примера устанавливаем потолочный светодиодный светильник. Для выполнения работ потребуется набор различных принадлежностей и несколько инструментов. Принадлежностями обычно бывают детали, позволяющие закрепить светильники и подключить к ним напряжение 220 В. Хотя встречаются и низковольтные конструкции. Для их работы необходимо специальное устройство электропитания. Инструментами при монтаже обычно бывают нож, кусачки или ножницы, маркер, измерительная рулетка.
Инструменты и принадлежности для монтажа точечных светильников
Обычно сначала готовятся закладные площадки. К ним крепятся светильники. Закладная делается для моделей с различным диаметром и поэтому имеет вид воронки.

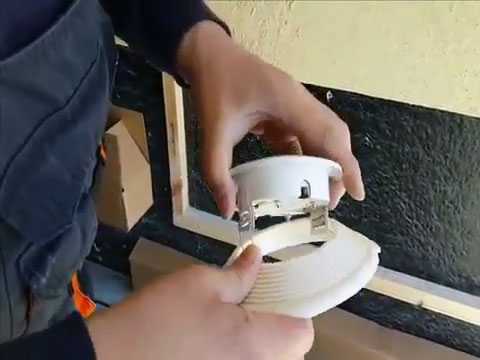

Светильник (в левой руке) и закладная площадка
Либо замером диаметра, либо на глаз определяется та часть закладной площадки, которая отрезается. Разрезаемая поверхность предусмотрительно выполнена ребристой, и поэтому сделать ровный разрез несложно.
Отрезание лишней части закладной площадки
После готовности закладной площадки в нее вставляется светильник. У него имеется специальный упругий механизм, который надежно прикрепляет обе детали друг к другу. При сборке деталей необходимо воздействовать на него для изменения расположения упругих элементов, которые, опираясь на поверхность закладной площадки, будут обеспечивать прижим обеих частей друг к другу.
 |  |  |
| Монтаж светильника на закладной площадке |
Затем из металлической ленты, которая входит в перечень принадлежностей для монтажа, делается крепление для закладной площадки. Лента рассчитана на несколько излучателей света. Поэтому ее надо правильно резать так, чтобы получилось число пар отрезков, соответствующее светильникам.
Нарезание крепежной ленты
Полученные отрезки крепятся саморезом к закладной площадке. Желательно, чтобы точка крепления располагалась дальше от края детали. Это поможет избежать трещин и сколов ее материала.
Крепление отрезка крепежной ленты
Отрезки крепятся диаметрально противоположно и после этого изгибаются. Полученные лепестки будут использованы для закрепления закладной на базовой поверхности. Они очень удобны для предварительной расстановки светильников для получения их оптимального расположения.
Крепление закладных на базовой поверхности
К закрепленным накладным прокладывается электропроводка. Провода не должны провисать и тем более прикасаться к подвесному потолку. При несущей поверхности, способной возгораться, надо проложить проводку в металлической гофрированной трубе.
Если применяемые лампы рассчитаны на напряжение 220 Вольт, рекомендуется сделать параллельное соединение. Это позволяет получить большее число комбинаций включенных источников света и более надежное освещение. Применение низковольтных излучателей оправдывает соединение последовательных цепочек, которые могут соединяться как параллельно, так и последовательно. Выбор делается исходя из пожеланий домовладельца.
Крепление проводов электропроводки
Напряжение для питания ламп может быть получено от существующей электропроводки. Для этого потребуется подключиться к проводам ближайшей монтажной коробки. Также можно задействовать и выключатель, который до инсталляции точечных светильников применялся для управления освещением. Следующий шаг – монтаж излучателей и последующая проверка их работоспособности.
 |  |

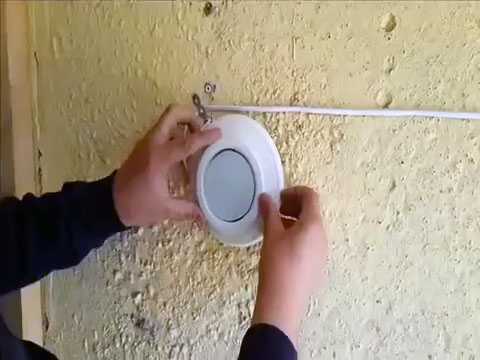

| Присоединение светильников зажимами к электропроводке и установка на закладные. Подача напряжения для проверки работоспособности. |
Монтаж точечных светильников завершен
На этом непосредственный монтаж точечных светильников завершен. Они вынимаются из закладных, и начинается этап установки подвесного или натяжного потолка с учетом его конструктивных особенностей. Обычно в натяжных потолках светильники ставятся в последнюю очередь. Описываемая инсталляция и есть установка натяжного потолка. Получен такой результат:
Получилось яркое и равномерное освещение.
Как найти «питание» для светильника?
Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:
- Розетка электроснабжения;
- Выключатель общего освещения;
- Собственно распределительный щиток.
Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.
Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.
Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.
Подключение точечных светильников на 12 В
Подключение встраиваемых светильников со светодиодами на 12 В отличается от обычного варианта тем, что в системе есть преобразователь. Он понижает напряжение и подает его на лампы.
Провод фазы нужно вначале завести на выключатель, от него пустить на преобразователь. Ноль следует завести напрямую в блок, а от него уже распределить по светильниками, так же сделать и с фазой. Земля ведется напрямую к оборудованию, через блок она не идет.
Схема подключения с трансформатором на 12 В.
Если нужно подключить свет через двойной переключатель, нужно использовать 2 преобразователя. Если надо реализовать несколько режимов, лучше поставить диммер.
В этом видео рассказывается, как правильно сделать электропроводку для точечных светильников.
Как подобрать трансформатор
Чтобы светодиодные точечные светильники работали нормально, нужно правильно определить мощность драйвера. Для этого вначале надо суммировать показатели всех ламп. К результату добавить примерно 20% запаса. Например, если общая мощность светильников 200 Вт, то трансформатор нужно поставить на 240-250 Вт.
Если ламп много и нужен мощный преобразователь, проще распределить нагрузку на два драйвера. Это выйдет дешевле чем один, но мощный. Кроме того, вы сэкономите место, так как с ростом мощности размеры корпуса сильно увеличиваются.
Подключить точечные светильники самостоятельно не составит труда, если разобраться со способом их установки и подобрать правильную схему. Главное – использовать качественный кабель и делать соединения максимально надежными.
Этапы установки точечных светильников
Процесс подключения сводится к последовательному выполнению следующих этапов:
Этапы подключения точечного светильника.
- проектирование и разметка;
- прокладка и протяжка кабелей в места монтажа;
- выполнение отверстий и подключение;
- тестирование подключений.
Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.
Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.
Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.
При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.
Устройство светильника.
Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.
Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.
Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.
Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.
Схема подключения нескольких групп светильников.
Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.
После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
- Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Как сделать разметку под установку точечного светильника на натяжной потолок
Что нам потребуется для разметки:
- карандаш
- рулетка
- шнур разметочный
- хлыст ПВХ багета
Для нанесения разметки на основной потолок основными нашими инструментами будут карандаш и рулетка. При выборе комбинации расположения светильников следует следовать нескольким правилам: не стоит делать большого расстояния между точками, во всем должна прослеживаться закономерность и упорядоченность.
Вариантов расположения светильников огромное количество. Самыми распространенными из них будут фигуры правильных форм: овал, круг, прямоугольник, прямые линии. Но также возможны варианты хаотичного размещения спотов на потолке.
Если требуется начертить на потолке круг, то для простоты можно использовать багет ПВХ. Для этого в профиле сверлится два отверстия на расстоянии друг от друга равном радиусу круга. Через одно отверстие мы закрепим багет к основному потолку, а через второе вставим карандаш. Теперь используя профиль как циркуль начертим круг. Длину круга можно посчитать по школьной формуле 2∏R2, где ∏=3,14. Количество промежутков между светильниками равно количеству их. Если светильников 6, то расстояние по прямой между светильниками всегда будет ровняться радиусу круга.
Нарисовать дугу тоже не составит труда. Для этого отмечаем 2 крайние точки монтажа светильников. Затем при помощи помощника прикладываем багет ПВХ к потолку, загибаем на требуемый радиус и проводим карандашом линию. Если поставить на багете метки крайних светильников, то уже на полу можно измерить длину нашей дуги прям по багету.
Если требуется изобразить из светильников что-то более сложное, то тут однозначных шаблонов нет. Для этого можно использовать комбинации из более простых фигур. И да, для размещения светильников по прямой линии достаточно воспользоваться разметочным шнуром.
Преимущества и недостатки
Как и у любых других изделий, осветительных устройств, трековые светильники имеют определенные достоинства. Вот несколько основных:
- Относительная простота и высокая скорость монтажа.
- Возможность быстро заменить светильник (при необходимости) или изменить его месторасположение.
- При необходимости – обеспечение независимого подключения к разным электрическим группам.
- Возможность организации нестандартного, высокоэффективного, легко регулируемого светового потока.
Есть ли недостатки у данной системы? Возможно, но мы можем указать лишь один, относительный: стоимость треков пока еще достаточно высокая.
Особенности устройства освещения
На выбор дизайнерских идей влияют решаемые задачи:
- Скрытие отдельных частей комнаты.
- Выделение важных зон.
- Распределение источников света по всему помещению.
И в подвесных, и в натяжных потолках монтаж точечных светильников является допустимым решением.
Небольшой угол рассеивания – главная особенность таких систем. Эта величина составляет 30 градусов. Из-за этого свет распространяется на небольшую часть пространства. Потому и расположение светильников делают максимально плотным. У светового потока конусная форма. Если конусные световые потоки пересекаются на уровне выше остальных предметов, тогда распределение света правильное.
Виды светильников и рекомендуемая мощность ламп
По способу установки точечные приборы освещения подразделяются на два типа:
- Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
- Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.
Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.
Лампочки бывают нескольких типов:
- Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
- Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
- Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
- Светодиодные. Экономичные и долговечные, практически не нагреваются.
Самые распространённые типы цоколя:
- G5.3 (для галогеновых и светодиодных ламп);
- GX53 (led и энергосберегающие);
- G9 (галогенные и светодиодные для накладных светильников).
Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.
Как установить светильник в подвесных потолках устанавливаемых на профиле
Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.
Установка такой конструкции осуществляется в следующем порядке:
- Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.
- После этого проведите проводку от распределительной коробки.
- Установите плитки на место, куда вы хотите установить освещение.
- При необходимости обрежьте излишки плитки при помощи пилки или ножовки.
Этапы установки точечных светильников
Процесс подключения сводится к последовательному выполнению следующих этапов:
Этапы подключения точечного светильника.
- проектирование и разметка;
- прокладка и протяжка кабелей в места монтажа;
- выполнение отверстий и подключение;
- тестирование подключений.
Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.
Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.
Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.
При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.
Устройство светильника.
Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.
Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.
Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.
Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.
Схема подключения нескольких групп светильников.
Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.
После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.
Как установить споты своими руками
Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.
Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:
- Подготовительный.
- Основной.
- Контрольный.
На первом этапе выполняются следующие процедуры:
- Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
- Разрабатывается электросхема.
- Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
- Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.
Основная стадия монтажа светодиодных светильников подразумевает такие действия:
- Устанавливается каркас для гипсокартонных листов.
- В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
- Закрепляется гипсокартон.
- Выводятся провода и соединяются с контактами лед-фонарей.
- Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).
Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.
Как правильно выбрать мощность трансформатора
Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.
При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности
Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.
Ошибки при установке
Часто встречающейся ошибкой является применение для подключения кабеля с недостаточным количеством жил. Необходимо использовать как минимум 2-жильный провод.
Еще одной ошибкой является крепление каждого светильника не на индивидуальную заводскую платформу, а на изготовленную кустарным способом «деревяшку».
Нередко неопытные мастера устраивают соединение светильников проводами «внатяг», не оставляя возможности проводу растягиваться при изменении температуры в комнате.
Также нередко встречается ошибка, связанная с использованием простых соединений не быстросъемными клеммниками, а простой изолентой. При этом невозможно добиться качественного и надежного соединения проводов между собой.
Способы крепления светильников к натяжному потолку
Потолочное покрытие представляет собой тонкое эластичное полотно из ткани или ПВХ, даже под небольшой нагрузкой оно провисает, а от значительной может порваться. Поэтому крепление светильников к натяжному потолку напрямую не делают.
Чтобы встроить фонарь, до монтажа полотна устанавливают закладную. Это специальная пластиковая площадка, которая крепится к черновому перекрытию и находится на одном уровне с багетом. После натягивания потолка закладные располагаются за полотном. К ним и крепят осветительные приборы.
Пластиковые площадки бывают разного диаметра, круглой или квадратной формы и подбираются в зависимости от размера и модели светильника. Выпускают два типа закладных платформ:
- Фиксированного размера. Производятся только круглой формы. В продаже имеется несколько моделей с разным внутренним диаметром: 55, 60, 70, 75, 80, 85, 90 и 112 мм. С обратной стороны кольца имеют отверстия под саморезы для удобного крепления подвесов. Это более дешевый вариант, но такие платформы приобретаются только после покупки светильников, когда известен диаметр корпуса.
- Универсальные. Представляют собой площадки из соединенных колец разного диаметра, которые легко подогнать под светильник любого размера. Подобные платформы удобнее тем, что их можно закупить заранее. При установке кольца вырезаются в соответствии с размером светильника. Универсальные закладные производятся круглой и квадратной формы и продаются в нескольких типоразмерах с шагом 5 или 10 мм. Круглые: 50-100, 55-105, 60-110, 65-115, 125-155, 165-225, 235-305 мм. Квадратные: 50-90, 90-140, 150-200 мм. С обратной стороны платформ так же имеются отверстия под саморезы.
Для крепления используют перфоленту или гибкие металлические подвесы. Это полосы из оцинкованной стали с перфорацией. Ленты сгибаются для придания нужной формы. Через отверстия их прикручивают к закладным и черновому перекрытию. К платформе подвесы крепят саморезами «клопами» (3,5х9,5 мм).
Иногда для монтажа светильников используют регулируемые стойки. Конструкция состоит из двух металлических направляющих и П-образной планки с меняющейся высотой, к которым крепится платформа. Верхняя часть стойки прикручивается к перекрытию. Но такие изделия стоят дороже, а монтировать их неудобно из-за необходимости регулировать высоту с помощью гаечного ключа. Гораздо проще немного согнуть металлические подвесы, к тому же это можно сделать даже после натяжки полотна.
Правила техники безопасности при проведении монтажных работ
Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:
- Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
- Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
- Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
- Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
- Запрещено выполнять монтаж оборудования с явными признаками неисправности.
Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.
Советы
Схема подключения светильников в подвесном потолке может отличаться в зависимости от типа плафонов.
Важно:под штукатурку
- Избегайте соприкосновения проводки с подвесной металлической конструкцией. Для этого кабель протягивается через гофру.
- Не закручивайте крепления максимально, чтобы не повредить корпус светильника.
- Если случилось затопление с верхних этажей, нужно обесточить помещение. Затем вынуть приборы и слить воду через отверстия. Перед тем, как вставить и подключить их обратно, не забудьте просушить.
- Не забывайте ухаживать за осветительными приборами. Очищайте их от пыли и периодически проверяйте работоспособность.
