Конструктивные параметры батареи
Установка солнечной батареи в частный дом – дело посильное. Однако для того, чтобы конструкция, изготовленная собственным трудом, приносила максимум пользы, стоит учитывать некоторые ее особенности. Рассмотрим главные требования к устройству солнечной панели:
- В связи с хрупкостью изделия, желательно первым делом монтировать каркас, и лишь после окончания этого процесса установить конструктивные элементы.
- Размер панели зависит от функциональной нагрузки, но стоит учитывать, что большая коробка будет иметь значительный вес и потребует больше проводников энергии для ее заполнения.
- Корпус солнечной батареи необходимо конструировать с невысокими боковыми бортиками, чтобы их тень не препятствовала попаданию солнечных лучей на элементы.
- Желательно обработать корпус внутри и снаружи влагостойкой краской, поскольку сооружение будет находиться под атмосферным воздействием круглые сутки.
- В самом корпусе следует разместить подложку.
- В нижней части коробки корпуса необходимо предусмотреть небольшие вентиляционные отверстия, которые позволят поддерживать требуемую температуру в радиаторе и выводить газ, образующийся в процессе работы панели.
Как собрать солнечную батарею своими руками
Сборка корпуса солнечной батареи
Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.
Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:
- Сборка из уголка прямоугольного каркаса.
- В каждом углу конструкции сверлятся отверстия под крепления.
- Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
- Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
- Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
- Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

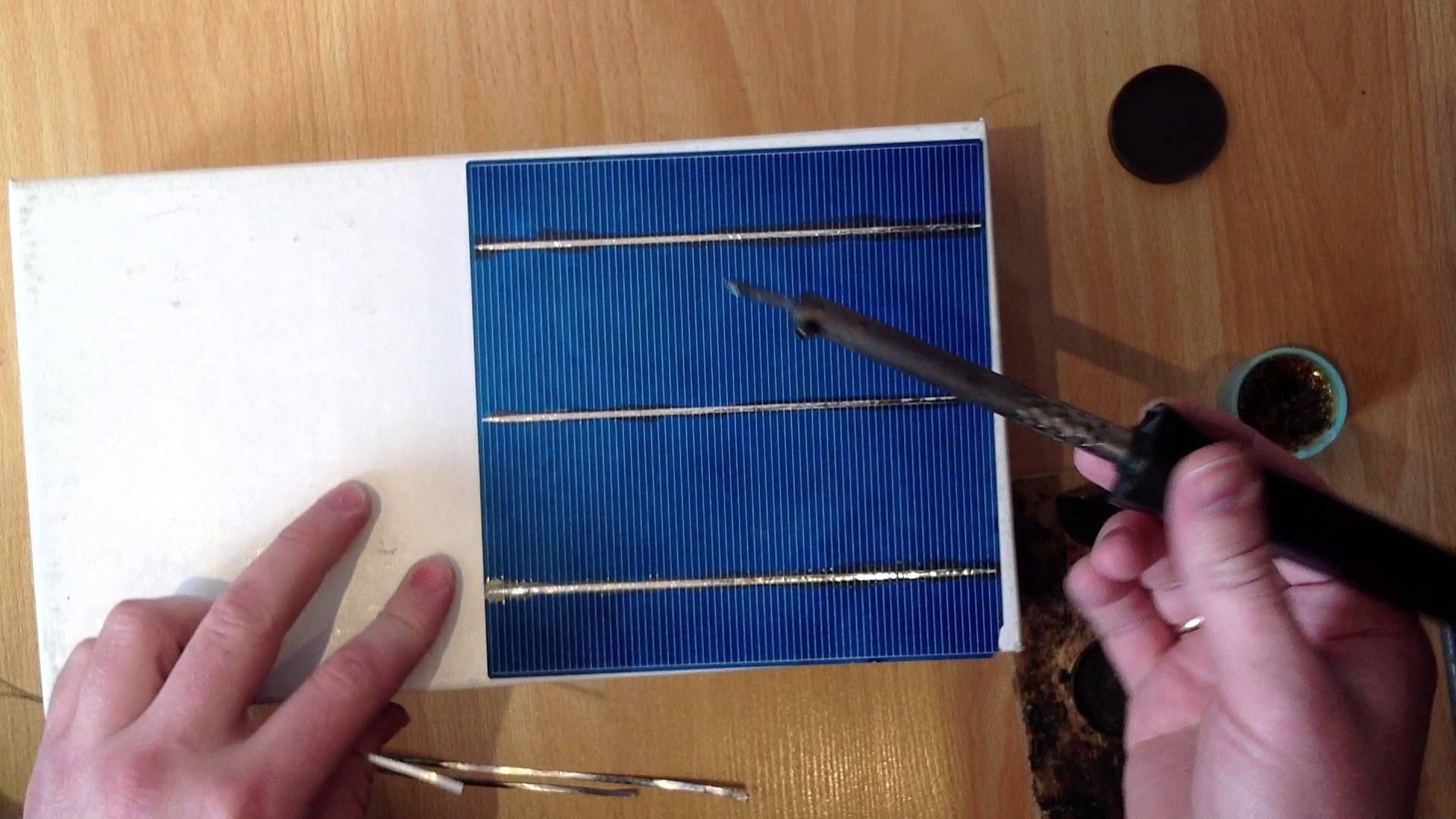

Пайка проводов и соединение фотоэлементов
Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.
На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.
При использовании шин вместо проводов, необходимо учитывать следующие особенности:
- Шины размечаются и разрезаются на требуемое количество полосок.
- Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
- Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
- Пластина переворачивается, и такая же операция повторяется на другой стороне.
Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

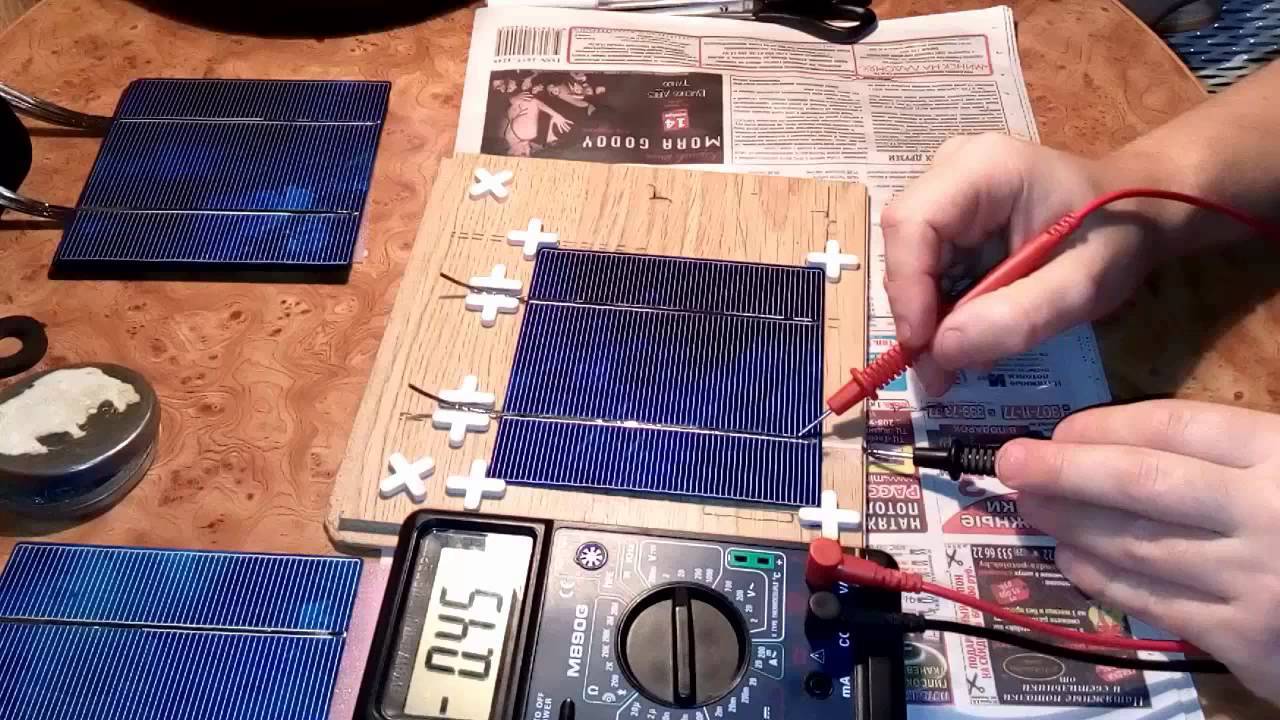

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.
Нанесение герметизирующего слоя
Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.
Один из наиболее подходящих вариантов предполагает следующие действия:
- Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
- На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
- В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.
Окончательная сборка солнечной панели
После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.
В этом случае порядок действий будет следующий:
- В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
- С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
- Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
- После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.
Как правильно паять многожильные и одножильные провода паяльником
Как сделать солнечную батарею своими руками
Производство солнечных батарей
Солнечная электростанция (СЭС)
Установка солнечных батарей
Принцип работы солнечной батареи
Классификация и особенности современных фотоэлементов
Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:
- монокристаллические;
- поликристаллические;
- из аморфного Si.
Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.
Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами
В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.
Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов
Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.
Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели
Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:
- на основе теллурида кадмия;
- из тонких полимеров;
- с использованием индия и селенида меди.
О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

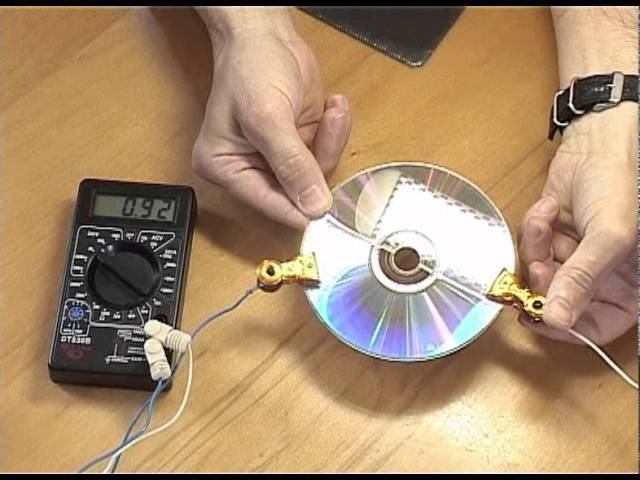

Солнечные батареи из подручных материалов
Если нет желания вкладывать больших денег в панели, но вам интересно попробовать на что они способны, можно собрать простейшую солнечную панель из старых радиодеталей самостоятельно.
Батарея из транзисторов
Для сборки нужны старые советские транзисторы в железных корпусах, типа КТ819 или МП21-МП43 и подобные. Их корпус напоминает летающую тарелку, две половинки которой соединены между собой, а шов закатан. Для разбора сточите поясок, и потяните половины в разные стороны. Внутри вы увидите кристалл кремния с двумя электродами, поместите его под яркий свет и вольтметром определите: между какими ножками присутствует самое высокое напряжение. Мощность одного самодельного фотоэлемента мала, а напряжение едва доходит до 0,3–0,5 Вт, вам понадобится порядка 30–40 штук, чтобы достичь желаемых 12 Вт, при этом токи будут маленькими.
Батарея из диодов
Диоды типа Д223Б выдают порядка 0,35 В на ярком солнце. Их корпус выполнен из стекла, но покрыт краской. Чтобы она сошла, залейте диоды растворителем, и оставьте на пару часов полежать, желательно в теплом, проветриваемом помещении, потом краска легко счищается. Ну а дальше вам придется спаять их в батарею, как было описано выше, для достижения нужного напряжения и тока.

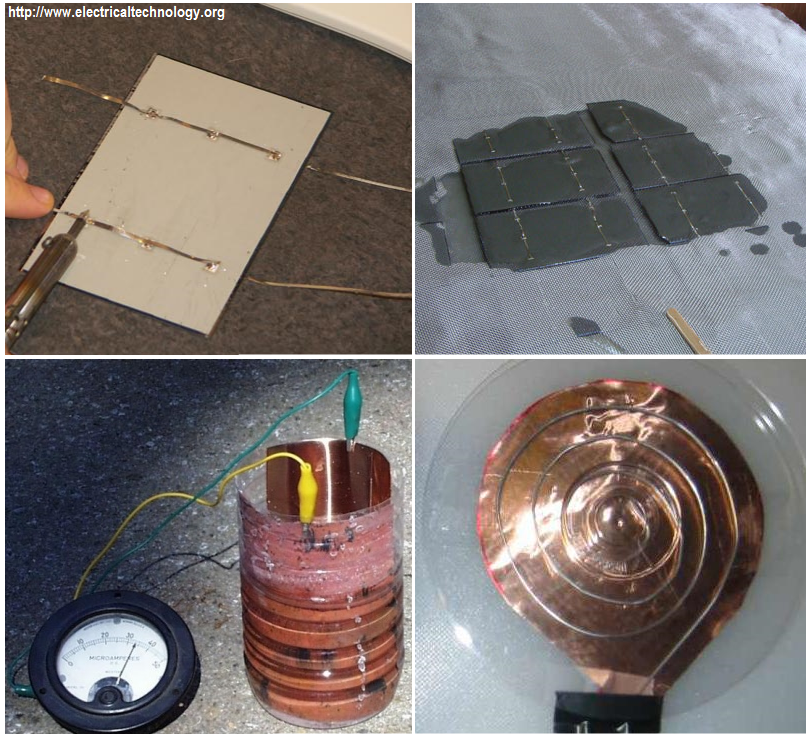

Панель из фольги
Можно сделать батарею с помощью медной фольги. Для этого нужно взять два листа площадью 45 см2, очистить от жира окислов с помощью наждачной бумаги, отмыть в мыльном растворе. После нужно разогреть один из них, например, на электроплите (больше киловатта) до красно-оранжевого цвета, потом медь начнет чернеть – это появился оксид меди, держим еще 30 секунд. Выключите плиту и пусть все плавно остынет. На листе появится слой оксида черного цвета. Промываем под проточной водой, чтобы сошли крупные частицы оксида, должна остаться тонкая пленка, нельзя механически воздействовать на поверхность – скрести ее, чистить и гнуть.
Получится один лист со слоем оксида, а второй чистый, поместите их в емкость, отлично подойдет обрезанная 5-л бутылка. Лист с окисью будет у нас «минусом», а чистый «плюсом». Они не должны соприкасаться. Емкость наполняем солевым раствором (примерно 1 ложка соли на 1 литр воды). Таким образом, вы получите 1 ячейку для солнечного элемента.
Сборка
При первой сборке лучше воспользоваться заготовленной разметочной подложкой, помогающей расположить ровно элементы друг от друга. Основу выполняем из фанеры с обязательным маркированием уголков конструкции. После пайки на элемент батареи с обратной стороны крепим кусок ленты для монтажа, и таким образом их переносим. Герметизации подвергаются исключительно соединительные части.
Дальнейшие действия выглядят следующим образом:
- Выложите элементы на поверхность стекла.
- Между элементами оставьте расстояние и прижмите их грузами.
- Пайку сделайте по электрической схеме, то есть «Плюсовые» дорожки размещаются на лицевой стороне, а «минусовые» дорожки — на обратной стороне.
- Аккуратно припаяйте серебряные контакты.
- Соедините по этому принципу все элементы. В крайних элементах контакты выводят на шину «плюс» и «минус».
Рекомендуется также поставить «среднюю» точку, с двумя дополнительными шунтирующими диодами. Клемму устанавливают с внешней стороны нашей рамы. В качестве выводящих проводов можно использовать акустический кабель в изоляции. Все провода прочно фиксируются силиконом.
Грамотная конструкция системы позволит обеспечить необходимую мощность батареи. При расчете конструкции учитывают, что для изготовления одной солнечной батареи всегда берут солнечные модули только одного размера, так как в системе максимальный ток ограничен током самого малого элемента.
Стандартные расчеты показывают, что в солнечный день получают с 1 метра панели около 120 Вт мощности. Конечно, такая мощность не даст необходимого напряжения даже для компьютера. Но уже панель в 10 метров даст 1 кВт энергии и обеспечит энергией работу основных приборов дома: светильников, телевизора, холодильника и компьютера. Для обычной семьи из 4 человек необходимо в месяц около 300 кВт, поэтому система, установленная оптимально с южной стороны, размером 20 метров обеспечит семейные потребности в электроэнергии
С целью оптимизации потребления энергии для освещения важно использовать в доме лампочки переменного тока — светодиодные и люминесцентные
Какие инструменты и материалы необходимы?
Преобразователь – основа проекта. Но для сборки, нормальной работы требуется сравнительно широкий перечень материалов:
· припой – оптимальным решением станет мягкий, низкотемпературный оловянный;
· провода одножильные или многожильные, медные (изолированные, оголенные) – тип выбирается с учетом используемых пластин;
· рама – представляет собой конструкцию из пластика, металла либо дерева;
· стекло, прозрачный полимер – позволяет предотвратить возможные механические, иные повреждения;
· герметик – хорошим решением станет эпоксидный компаунд (можно заменить обычным силиконом);
· аккумулятор – выступает в роли накопителя для поддержания заданного уровня напряжения в темное время суток;
· инвертор – преобразует постоянное напряжение в переменное (если требуется).
Помимо материалов для сборки потребуется ручной инструмент:
1. набор отверток (шлицевых, крестовых);
2. дрель с набором сверл разного диаметра;
3. шуруповерт;
4. мультиметр (позволяющий замерять постоянный/переменный ток, напряжение);
5. паяльник подходящей мощности.
Понадобится несколько десятков саморезов. Выбирать их длину, диаметр следует исходя из выбранного материала. Если будет использоваться дерево – желательно предварительно обработать его антисептическими составами, покрыть лаком. Присутствие большого количества влаги обычно негативно сказывается на состоянии древесины, вызывает гниение.
Пластик более практичен. Устойчив к перепадам температур, не поддается коррозии. Некоторые умельцы используют для сборки рам полипропиленовые трубы малого диаметра. Приобрести такие очень просто, спайка занимает буквально пару часов. Но требуется специальный паяльник, набор насадок, фитинги.
Шаг 1: Расчет нагрузки
Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:
- Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
- Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
- Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).
Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.
Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.
Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.
Применение
Гелиосистемы применяют для обеспечения электричеством предприятий, отелей, больничных комплексов, дачных поселков, деревень, которые расположены на значительном удалении от ЛЭП либо испытывающих частые перебои со светом. Устройства, работающие на фотоэлементах можно встретить на суднах и поездах.
Гелиосистемы могут выступать вспомогательным и самостоятельным прибором для производства энергии. Их можно подключать совместно с магистральной сетью, ветровым, твердотельным и жидкостным генератором. При одновременном подключении магистрального электричества и установки на фотоэлементах, в первую очередь расходуется ток от фотоэлементов. Если его недостаточно, система начинает отбирать электроэнергию из магистральной сети. Но если произойдет отключение магистрального электричества. Электроэнергия от гелиосистемы также перестанет поступать.
Кроме получения электроэнергии, естественный свет используют для обогрева зданий. В этом случае устанавливают солнечные коллекторы. Их мощностей хватает для нагрева воды до 200 С, а стоимость системы сравнима с ценой не самого качественного электрического водонагревателя, который потребляет огромное количество электричества, а нагревает от силы до 98-100 С. Преимущества коллекторов по сравнению с иными системами неоспорима:
- работают на бесплатной энергии
- экологически чистые
- не требуют тщательного ухода
- безопасные
- мощные
- сравнительно не дорогие
Преимущества и недостатки этого вида энергии
Из преимуществ можно выделить следующие:
Наше Солнце – экологически чистый источник энергии, который не способствует загрязнению окружающей среды. Солнечные батареи не выбрасывают в окружающую среду различные вредные отходы.
Солнечная энергия неисчерпаема (естественно, пока Солнце живо, но это ещё на миллиарды лет вперёд). Из этого следует, что солнечной энергии вам точно хватило бы на всю жизнь.
После того, как вы осуществите грамотный монтаж солнечных батарей в дальнейшем вам не потребуется их часто обслуживать. Всё что надо – один два раза в год проводить профилактический осмотр.
Внушительный срок службы солнечных батарей. Этот срок начинается от 25-ти лет. Также стоит подметить, что даже в прошествии данного времени они не потеряют в эксплуатационных характеристиках.
Установка солнечных батарей может субсидироваться государством. К примеру это активно происходит в Австралии, Франции, Израиле. Во Франции и вовсе возвращается 60% стоимости солнечных панелей.
Из недостатков можно выделить следующие:
Пока что солнечные батареи не выдерживают конкуренции, к примеру, если требуется вырабатывать большое количество электроэнергии. Это удачней получается у нефтевой и ядерной промышленности.
Производство электроэнергии напрямую зависит от погодных условий. Естественно, когда за окном солнечно – ваши солнечные батареи будут работать на 100% мощности. Когда же будет пасмурный день – этот показатель будет падать в разы.
Для производства большого объёма энергии солнечным батареям требуется большая площадь.
Как можно видеть, у данного источника энергии плюсов всё равно больше чем минусов, а минусы не такие страшные как казалось бы.
Процесс монтажа солнечных батарей
Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:
- осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
- месторасположение солнечных батарей не должно загораживаться;
- лучше всего, если каждая плоскость будет устремлена в сторону юга.
Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:
- Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
- Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
- Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.
Монтаж солнечных батарей при помощи рамной конструкции
Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:
Рассчитать, выдержит ли крыша вес оборудования. Рекомендуется усилить стропила в местах установки солнечной батареи. Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50. Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра
Или можно соединить детали при помощи болтов 6 и 8 мм. Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу
Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части
Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок. После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.
Место крепления можно усилить посредством шайб и подкладок. После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.
Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей
Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет
Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет
Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.
Как собрать солнечную батарею своими руками
Сборка корпуса солнечной батареи
Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.
Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:
- Сборка из уголка прямоугольного каркаса.
- В каждом углу конструкции сверлятся отверстия под крепления.
- Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
- Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
- Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
- Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.
Пайка проводов и соединение фотоэлементов
Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.
На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.
При использовании шин вместо проводов, необходимо учитывать следующие особенности:
- Шины размечаются и разрезаются на требуемое количество полосок.
- Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
- Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
- Пластина переворачивается, и такая же операция повторяется на другой стороне.
Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.
Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.
Нанесение герметизирующего слоя
Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.
Один из наиболее подходящих вариантов предполагает следующие действия:
- Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
- На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
- В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.
Окончательная сборка солнечной панели
После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.
В этом случае порядок действий будет следующий:
- В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
- С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
- Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
- После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.
Как сделать солнечную батарею своими руками
Повер банк с солнечной батареей
Обзор солнечных батарей для туристов
Установка солнечных батарей
Солнечные батареи: альтернативная энергия
Производство солнечных батарей
Как самостоятельно сделать солнечную батарею
Конечно, фотоэлементы самостоятельно сделать нельзя, их надо покупать. И остальные компоненты батареи продаются в магазинах электроники. Но сборка батареи из готовых компонентов заводского изготовления вполне доступна умелому самодельщику, знакомому с основами электротехники.
Инструменты
Для работы потребуются паяльник, оловянный легкоплавкий припой, ножовка по металлу, острый нож, отвёртки, плоскогубцы. Необходимы измерительные приборы – мультиметр или по отдельности вольтметр, амперметр, омметр.
Рабочий чертёж
Рабочие чертежи в совокупности составляют комплект рабочей документации. В их составе должны быть чертежи конструкции, собранной из фрагментов, и общая электрическая схема всей солнечной батареи, состоящей из нескольких крупных самостоятельных устройств. В проект должно быть включено техническое описание всего устройства, инструкция по эксплуатации и способы устранения некоторых типичных неисправностей.
Подборка компонентов
Для создания солнечной батареи необходимо иметь следующее:
- силикатные пластины — фотоэлементы;
- листы ДСП, алюминиевые уголки и рейки для создания конструктива (основного каркаса);
- жёсткий поролон толщиной 1,5–2,5 см;
- прозрачный элемент, выполняющий роль основания для кремниевых пластин;
- эпоксидный компаунд или заменяющий его силиконовый герметик для наружных работ;
- шурупы, саморезы;
- электрические провода, диоды, клеммы;
- рамку – выполняет роль основного каркаса, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих металлических или деревянных планок, уголков и саморезов для их соединения;
- аккумуляторную батарею, которая является накопителем сгенерированной в светлое время суток электрической энергии с целью её дальнейшего использования;
- инвертор – служит для преобразования постоянного напряжения в переменное, которое нужно для подключения к солнечной батарее любых бытовых приборов.
Инструкция по изготовлению
Создание солнечной батареи для многих людей, даже специалистов в технике, является делом незнакомым и непривычным. Особенно это относится к сборке больших солнечных панелей из сравнительно малых по размерам фотоэлементов. Поэтому необходимо тщательно изучить инструкции, пообщаться со специалистами и (желательно) немного потренироваться.
Объединение нескольких отдельных пластин
Отдельные фотоэлементы необходимо собрать в укрупнённые панели. Их раскладывают на столе рядом, между ними создают зазор примерно в 5 мм для температурного расширения отдельных элементов и проводами спаивают соответствующе схеме клеммы. Припой на основе олова, низкотемпературный, рекомендуется ПОС-61. Паяльник мощностью не более 45 Вт, но ещё лучше использовать паяльную станцию.
ФОТО: avatars.mds.yandex.netСборка панели из фотоэлементов
Изготовление рамы и защитного экрана
Рама является основанием солнечной панели. Может быть собрана с маленькими бортами из пластика, дерева или металлического профиля. В днище короба сверлятся отверстия диаметром 10 мм для притока охлаждающего панель воздуха. В короб укладывается демпфирующий лист поролона, а на него – панель спаянных фотоэлементов. Для защиты фотоэлементов от атмосферных осадков они накрываются прозрачным стеклом.
Сборка компонентов
Когда рама с уложенными фотоэлементами и защитным стеклом готова, следует проверить её работоспособность. Надо вынести сборку на солнце и подключить измерительные приборы. Если сборка фотоэлементов заработает, можно начинать сборку солнечной батареи из составляющих её компонентов. Структура солнечной батареи показана на рисунке.
ФОТО: avatars.mds.yandex.netСтруктурная схема солнечной батареи на даче
