Трубы для дымохода: 7 вариантов изготовления дымоотводящей системы

Преимущества и недостатки стального дымохода

Внешний дымоход из стальной трубы

Дымоход из металла представляет собой вертикальную трубу цилиндрической формы, подсоединенную к патрубку отопительного оборудования. Для изготовления дымохода применяются трубы из нержавеющей и оцинкованной стали.

Для самостоятельного изготовления дымохода лучше использовать уже готовые изделия из нержавеющей стали. Такой материал имеет высокие антикоррозийные свойства и не боится высокой температуры, но его стоимость в несколько выше оцинковки. К примеру, труба из нержавейки диаметром 115×175 мм обойдется в 1500 рублей. Аналогичная труба из оцинкованного металла — в 1 тыс. рублей.

В свою очередь, трубы из оцинкованной стали приемлемый вариант, когда требуется соорудить дымоход, затратив минимальное количество средств. При монтаже требуется соблюдать аккуратность — любое повреждение оцинкованного покрытия приведет к образованию коррозии и снижению срока службы дымохода.

К достоинствам стальных дымоходов можно отнести:

• Сечение трубы — круглое сечение дымовой трубы является оптимальным, позволяя продуктам горения и газу беспрепятственно выходить наружу.
• Гладкость внутренней поверхности трубы — внутренние стенки дымового канала не имеют углов и лишних препятствий. Благодаря этому сажа и другие продукты горения меньше оседают на стенках.
• Универсальность — дымоход из стали подходит для большинства типов отопительного оборудования. При необходимости его можно установить даже в старый кирпичный дымоход, тем самый повысив срок его службы.
• Низкая стоимость — по сравнению с кирпичной конструкцией и системами из керамики стальной дымоход стоит в несколько раз дешевле. К тому же из-за своей формы его приходится реже чистить.
• Ремонтопригодность — средний срок службы дымоходов из нержавеющей стали не превышает 15–17 лет. При прогорании отдельного элемента можно выполнить быстрый ремонт дымохода, без разбора всей конструкции.

Среди существенных минусов стального дымохода можно выделить высокую теплопроводность металла, которая приводит к быстрому охлаждению выводимого дыма. Из-за этого при высоте трубы более 5 метров может наблюдаться существенная потеря тяги. Быстрое остывание продуктов горения создает разницу температур внизу и вверху трубы. Это приводит к образованию конденсата, снижающего эффективность работы отводящей системы.

Участок в месте подсоединения дымохода сильно нагревается, что может привести возгоранию прилегающих конструкций и материалов. Случайное прикосновение к такой трубе может вызвать серьезное поражение кожных покровов. Поэтому для решения этих проблем любой дымоход из стальных труб требуется утеплять и изолировать при помощи негорючих теплоизоляционных материалов.

Нюансы эксплуатации

Дымовая труба будет служить исправно и не покроется толстым слоем сажи, если при растопке печи придерживаться некоторых правил:

• В банную печь не следует закладывать дрова, нарубленные из хвойных деревьев, так как они выделяют большое количество смолы, оседающей на стенках внутри дымохода;
• Баню не разумно топить сырыми дровами, ведь пары влаги создают ту же проблему, что и смолы;
• Сжигать в печи мусор — это плохая привычка, приводящая к значительному загрязнению дымовой трубы;
• Для топки банной печи лучше всего заготавливать сухую древесину лиственных пород;
• Последней порцией дров, используемых для топки бани, должна быть охапка осиновых дров, быстро сгорающих и дающих высокое пламя, языки которого выжигают сажу на стенках дымового канала;
• Дымоход требуется периодически чистить, дабы из-за отложений сажи, которая при перегреве трубы загорается и вырывается вместе с дымом в виде искр, не произошло возгорания.

Керамика для дымохода

Такие конструкции представляют собой трубы с повышенной прочностью с термостойкой керамики. Конструкции монтируются только отрезками и секциями, а сверху закрываются специальным кожухом из керамзита. После чего, готовая конструкция «зашивается» в еще один корпус, но уже из «нержавейки».

Дымоход из керамики

Преимущества:

• Грандиозно высокая стойкость к перепадам температур.
• Долговечность достигается за счет антикоррозийной обработки.
• Универсальность.
• Отлично аккумулирует тепловую энергию.
• Сажа и копоть не скапливается, ведь внутренние стенки идеально гладкие.
• Конденсат не приводит к разрушению, потому что стенки не пропускают влагу.

Что касается минусов, то можно отметить:

1. Достаточно высокую стоимость.
2. Высокий вес сооружения.
3. Довольно привередлив к монтажу.
4. Природная хрупкость материала.

Однозначно ответ сложно дать, какая именно труба подойдет под ваш дом. Нужно ориентироваться исходя из финансов и конструктивных особенностей жилья. Но, при этом, не стоит гнаться за низкой стоимостью. Это не всегда оправданно.

Чем опасен конденсат для поверхности дымохода

При сжигании в печи любого вида топлива всегда образуются пары жидкости, которые содержат серу, углеводороды и различные калийные соединения. Эти пары выделяются из самого топлива (например, дрова при сгорании выделяют 30% дымового пара) и образуются в процессе химической реакции между кислородом и водородом.

Водяные пары сами по себе являются причиной коррозии дымохода. Но гораздо более разрушительное воздействие на его металлическую поверхность оказывают кислоты (азотная, серная, угольная), возникающие в результате растворения конденсатом слоя сажи, осевшего на внутренних поверхностях дымохода.

ВАЖНО. Регулярная очистка дымохода от сажи является важной процедурой для его защиты от коррозии

Чем толще слой сажи, тем больше кислот выделяется на внутренних частях дымохода, приводя к его быстрому разрушению и нарушению работы всей системы дымоудаления.

Лучшие комплекты для системы дымохода

Многие покупатели предпочитают приобретать готовые комплекты, которые включают в себя сразу все элементы, необходимые для монтажа дымохода.

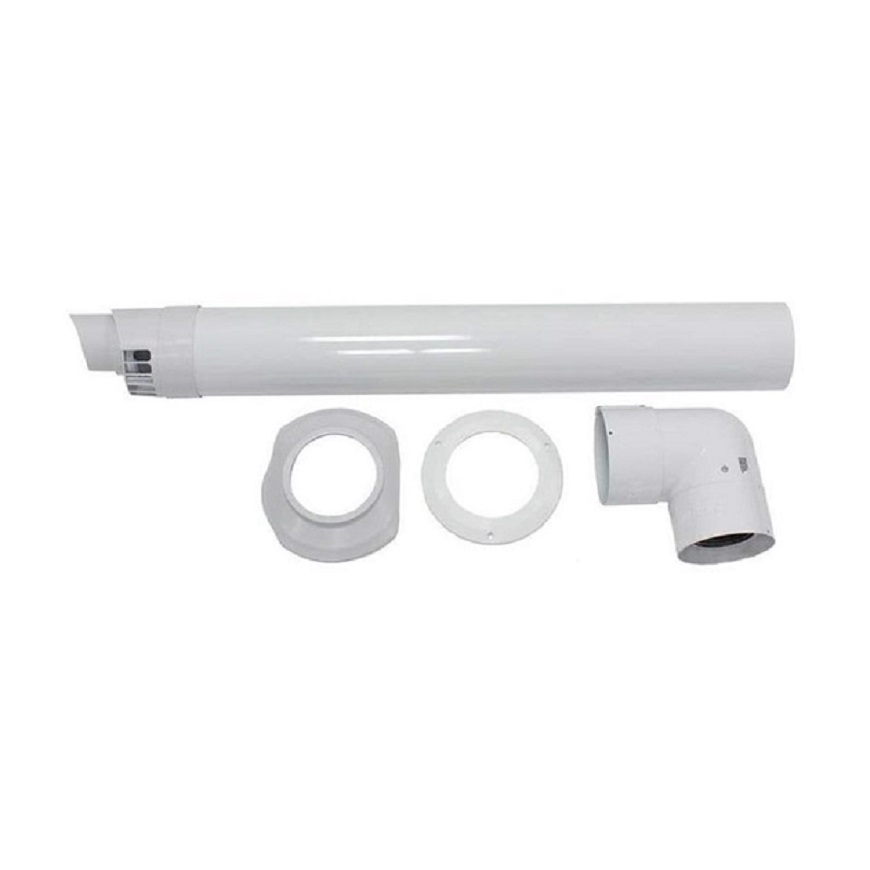

Vaillant (303 209) – комплект для горизонтального прохода через стену или крышу

Vaillant
Мне нравитсяНе нравится1

Коаксиальный дымоход, который одновременно выполняет две функции – отводит отработанные газы и обеспечивает приток воздуха в систему. Дымоход выполнен из нержавеющей стали с покрытием оцинковкой.

В комплект входят:

• трубы для отвода продуктов сгорания и притока воздуха;
• внешние и внутренние розетки;
• уплотнители;
• крепежи.

Плюсы и минусы

доступная цена;
качественная сталь;
диаметр 80/125 мм;
достойная комплектация.

приходится докупать некоторые элементы;
продаётся не везде.

Средняя стоимость – 12 500 р.

Wolf DN60/100- комплект концентрического горизонтального дымохода через стену

Wolf DN60/100
Мне нравится1Не нравится

Немецкий бренд выпускает качественные и прочные дымоходы. Комплект сертифицирован и соответствует всем стандартам качества. Отводная труба выполнена из нержавеющей стали, приточная из полипропилена. Данный комплект подходит только для котлов той же марки.

В комплект входят все необходимые трубы, хомуты, угловые элементы.

Плюсы и минусы

высокое качество;
доступная цена;
удобные крепления;
годовая гарантия от производителя;
легко найти в магазинах.

несовместимость с другим оборудованием;
не подходит для самостоятельного монтажа.

В среднем стоимость комплекта – 9 000 рублей.

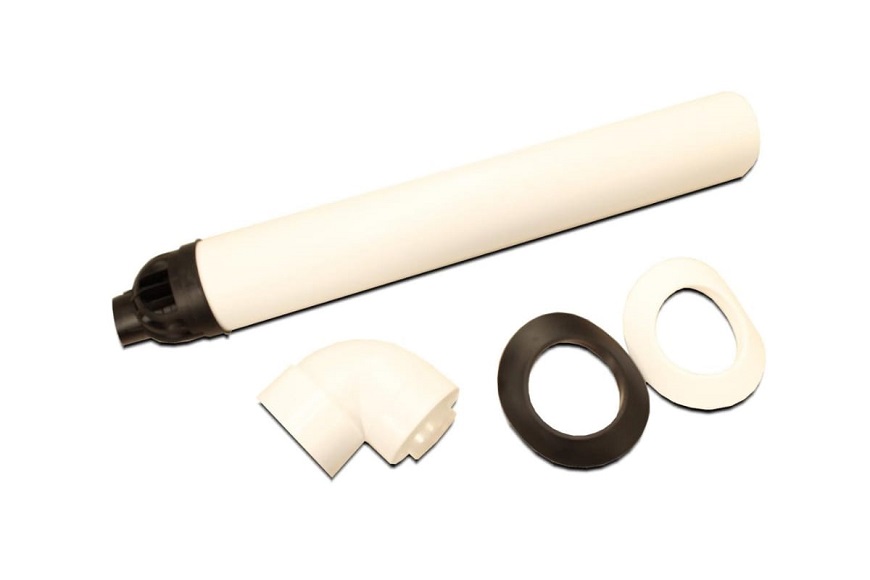

Ariston Комплект дымохода 3318000 60/100, совместимый с отопительным котлом

Ariston Комплект дымохода
Мне нравится3Не нравится

Коаксиальный дымоход, сделанный из алюминия и термостойкого пластика. Он позиционируется как универсальный и подходит к котлам разных типов – газовые и конденсационные. Трубы могут быть расположены как внутри, так и снаружи здания. Дымоход выдерживает температуру до 110 градусов тепла.

В комплект входят:

• трубы;
• поворотное колено;
• хомуты;
• розетки.

Плюсы и минусы

доступная цена;
актуальность для котлов настенных и напольных;
гарантия на 2 года;
выбор диаметров трубы;
устойчивость к коррозии.

недолговечная система;
одного комплекта не хватает для обустройства дымохода.

Цена комплекта – 5 000 рублей.

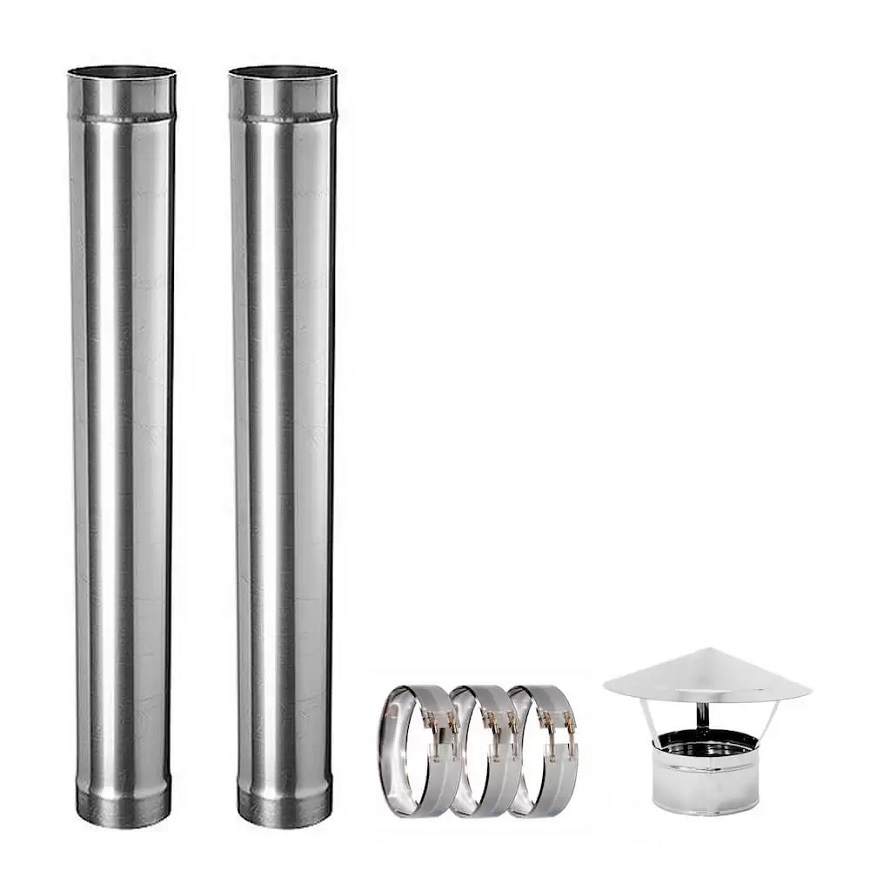

Комплект дымохода нерж 1 мм Ф-115 мм KOLUNDROV

Комплект дымохода нерж KOLUNDROV
Мне нравится1Не нравится

Этот вариант позиционируется как оптимальный для дачной или садовой печи. Он сделан из нержавеющей стали и выдерживает температуру в 600 градусов. В комплект входят:

• трубы;
• хомуты;
• зонтик.

Дымоход устойчив к коррозии и отличается надёжными сварочными швами.

Плюсы и минусы

доступная цена;
устойчивость к механическим повреждениям;
простая сборка.

ограниченный диапазон применения
не имеет изоляции.

Стоимость комплекта – 4500 рублей.

Итоговая таблица рейтинга

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)
4

Ferrum 115 мм 0,8 мм
3

Ariston Комплект дымохода 3318000 60/100, совместимый с отопительным котлом
3

Феникс 120 мм 1 мм (для бани)
1

Гамарт сэндвич-труба
1

Wolf DN60/100
1

Комплект дымохода нерж 1 мм Ф-115 мм KOLUNDROV
1

Vaillant (303 209) – комплект для горизонтального прохода через стену или крышу
-1

Устройство сэндвич-дымохода

В современном мире любую конструкцию, которая представляет собой три слоя определенного материала, принято называть с приставкой «сэндвич». Это правило касается и дымоходных труб. Между наружным и внутренним покрытием из металла сэндвич-труб находится слой теплоизолирующего материала, производимого из базальта. Набор элементов сэндвич дымовой трубы включает в себя, помимо самой трубы, обжимные хомуты, кронштейны, трубы с ревизией, тройники и другие вспомогательные детали, обеспечивающие нормальную работу всей системы.

Переходник с обычной трубы на сэндвич

Конструкция этих дымоходов позволяет очень эффективно удалять из топки продукты горения, потому что утеплитель надежно защищает внешнюю поверхность от перегрева, внутренний контур отличено переносит воздействие конденсата и нагревание до высоких температур, конструкция сэндвич-дымохода не дает влаге попасть внутрь теплоизолирующего материала, обеспечивается разрежение газов в дымоходной трубе и необходимый уровень тяги.

Розетта

Внутренняя часть этого типа дымоходов производится из нержавеющей стали, обладающей высоким показателем антикоррозийных свойств. В целях удешевления производства, наружное покрытие нередко выполняют из менее прочного и устойчивого к атмосферным явлениям оцинкованного металла. Покупатель сам должен выбрать между более качественной нержавеющей сталью и возможностью сэкономить на покупке. Материал внутренней части трубы выбирается в зависимости от его устойчивости к высоким температурам, а наружное покрытие должно быть жестким, чтобы форма трубы и конструкции в целом была неизменной долгие годы.

Кроме самих сэндвич-труб при установке дымохода используют настенные кронштейны, удерживающие конструкцию, ревизию со специальным окном для чистки и подставки для нее, тройники, набор переходников, колено, изменяющее направление конструкции под прямым углом или на 45 градусов, обжимные хомуты, соединяющие отдельные элементы конструкции, разгрузочная платформа, помогающая правильно распределить массу системы и снять нагрузку с основания, а также крыза, розетта и окапник, которые используют для прохождения конструкции через кровлю.

Крыза для прохода крыши

Верхняя часть дымохода может быть оформлена при помощи конуса, а также таких элементов, как вопплер, гибок или термогрибок, флюгер, искрогаситель (он особенно нужен, если кровля изготовлена из горючих материалов) и тому подобные.

Конструкция сэндвич-трубы позволяет обеспечить высокий уровень изоляции, поэтому дымоход можно установить снаружи здания. Стоит учитывать, что отвод продуктов горения значительно эффективнее, если конструкция будет располагаться в доме максимально близко к центру строения, чтобы избежать лишней потери тепла.

Виды стальных деталей для дымохода

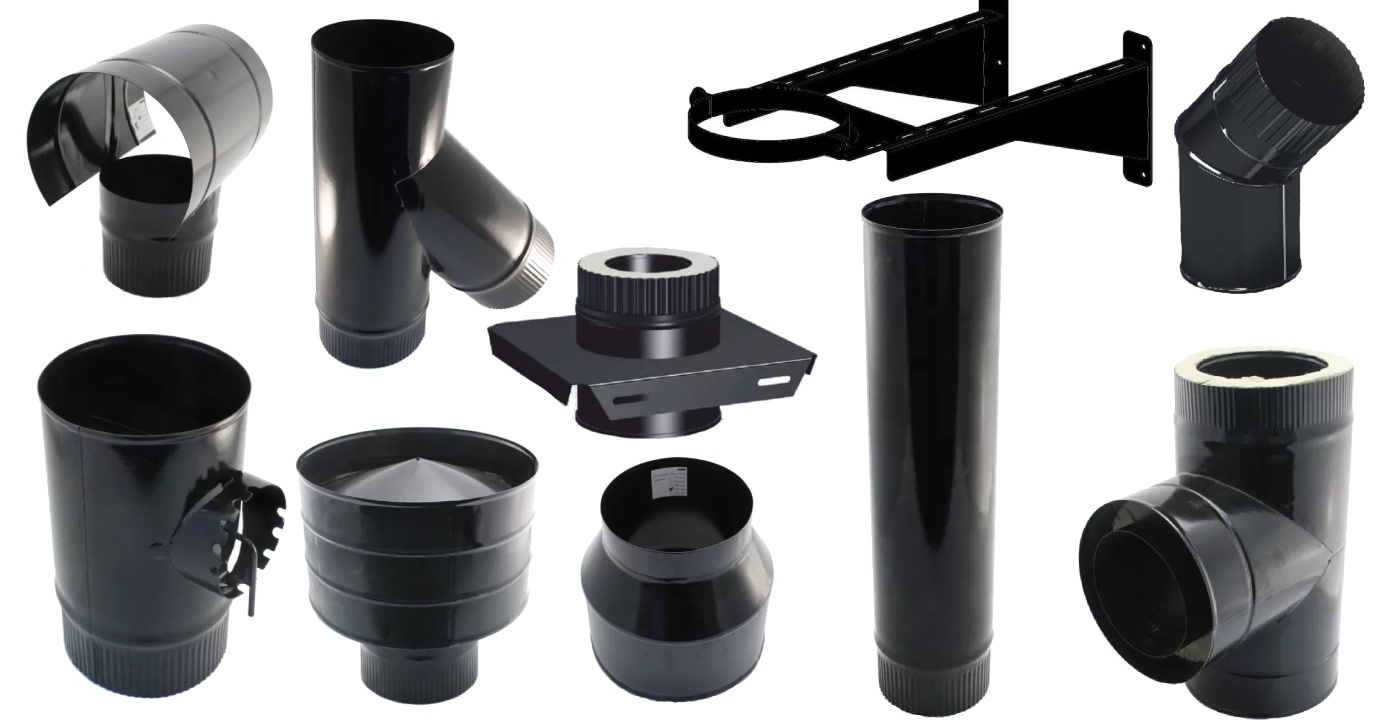

На профильном рынке можно увидеть разнообразие элементов из нержавейки, производимых для дымохода.

Вид	Характеристика
Прямые трубы протяженностью от 330 до 1000 мм	Все характеризуются специальным раструбным сопряжением, которое не требует никаких дополнительных элементов.
Колено (отвод) 45º	Используется при необходимости изменения направления дымоходной трубы на вертикальных или наклонных участках.
Отводы 90º	Обычно применяются для перехода от короткого горизонтального участка у прибора отопления к основной части дымохода.
Тройники под углом в 45º либо 87º	Монтируется в месте монтажа конденсационного сборника либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (необходимо отдельное согласование контролирующих органов).
Ревизионные дымоходные элементы	Необходимы для постоянного контроля и прочистки системы.
Конденсационный сборник	Монтируется в нижней части главного вертикального участка, необходим для регулярной очистки дымохода от собравшейся влаги.
Искрогаситель, колпак, гидроизоляционная юбка	Это элементы верхней части дымохода.

Если печь кирпичная

Этот дымоход для бани несложно построить своими руками. Когда ряд кладки перекроет печь, начинается возведение системы дымоотвода.

Итак, на 21 ряду кирпичной кладки необходимо сформировать два канала. Затем они будут объединены. Далее – справа следует перекрыть пространство над ядром. Просвет между ядром и кладкой составит 2-3 см. Любые пустоты заполняются утеплителем из минеральной ваты. С 22 рядом кладки проем уже будет закрыт, а после этого можно начинать закладывать и смещать каналы к середине. Чтобы это перекрытие в будущем не потрескалось, желательно выложить над ядром печи еще один ряд кладки.

Далее – дымоход начнет сужаться. Здесь устанавливаются задвижки. Они делаются одна над другой. Теперь кирпичная кладка перейдет в распушку.

Для тех, кто сумел построить кирпичную печь, изготовить дымоход не составит особого труда. Главное, чтобы не возникло никаких трещин. Также не должна превышаться норма по сечению трубы. Иначе газы будут быстро охлаждаться.

Изделие из кирпича – многовековые традиции

Применение кирпичных труб – это дань многовековым традициям. Но, к сожалению, традиционное сырье проигрывает инновационным материалам. Конечно, изделие, изготовленное из кирпича, может похвастаться наличием некоторых достоинств. Их мало, но они есть. Так, например, сырье известно:

• эстетичностью;
• долговечностью;
• огнеупорностью.

На этом достоинства заканчиваются, а недостатки начинаются. Их много и они таковы:

• увесистость конструкции, требующей наличия фундамента, что влечет за собой дополнительные денежные расходы и потерю полезной площади;
• шероховатость внутренних стенок, что способствует весьма быстрому накоплению сажи;
• образование конденсата, разрушающего дымоход медленно, но крайне уверенно;
• сложный и дорогой монтаж;
• сложный и дорогой ремонт;
• наличие вихревых потоков, которые ухудшают тягу.

На некоторые недостатки можно закрыть глаза, но зачем? Ведь имеется в продаже материал, обладающий большим количеством плюсов и меньшим – минусов.

Сфера применения:

• печи;
• камины;
• газовые и твердотопливные котлы.

Таким образом, уважаемые читатели, кирпичное сырье – это пережиток давно минувших дней.

Какие трубы лучше

Недостатки кирпичных дымоходов:

1. Сложность монтажа. Кирпичные трубы выкладываются последовательно, работа занимает достаточно много времени. Качественно ее выполнить сможет только опытный мастер. Любительская работа может негативно сказаться на эффективности системы отвода продуктов горения.
2. Для установки кирпичного дымохода требуется перестройка крыши. Соответственно, он либо монтируется во время строительства здания, либо во время ремонта.
3. Дороговизна. Оплата работы мастера, закупка кирпича, цементного состава — все это довольно дорого обойдется.

Из-за этих недостатков постепенно отказываются от кирпичных конструкций. Противоположная ситуация с дымоходами из труб черного металла. Их монтаж отличается простотой. Еще можно отметить более низкую стоимость, если сравнивать с кирпичными изделиями. Если возникнет такая необходимость, стальной дымоход без проблем получится разобрать или отремонтировать. Для повышения его срока службы требуется теплоизоляция (прочитайте: “Как сделать теплоизоляцию дымовых труб и что при этом использовать”).

Применительно для газовых котлов используются коаксиальные дымоходные трубы. У них специальная форма, препятствующая образованию конденсата. Но они полностью несовместимы с твердотопливными котлами, поскольку у них закрытая камера сгорания.

Виды

Сэндвич-труба с базальтовым утеплителем

Дымоход, собранный на основе из стальных труб, имеет конструкцию трех типов:

1. Одностенный — дымовая труба из металла толщиной до 2 мм. Устанавливается в уже существующую дымоотводную систему с целью устранения каких-либо недостатков. Например, для ремонта повреждений в кирпичных или керамических дымоходах.
2. Сэндвич-дымоход — представляет собой двустенную конструкцию, изготовленную из труб различного диаметра. Между трубами располагается огнестойкий теплоизоляционный материал с низким коэффициентом теплопроводности.
3. Коаксиальный — двустенный дымоход с возможностью забора воздуха снаружи помещения. По конструкции похож на сэндвич-трубу с той лишь разницей, что через центральную трубу газы выходят наружу, а через внешнюю проводится забор холодного воздуха.

Все представленные виды стальных дымоходов можно изготовить самостоятельно. Коаксиальный дымоход, по сравнению с одностенным или сэндвич-дымоходом, имеет более сложное устройство, но при наличии правильно составленной схемы соорудить его не составит особых проблем.

Для изготовления своими руками лучше использовать дымоход на основе сэндвич-труб. Такая конструкция обеспечивает постоянный уровень тяги, безопасна, легко ремонтируется, не требует постоянной чистки внутреннего канала.

Подготовительные работы

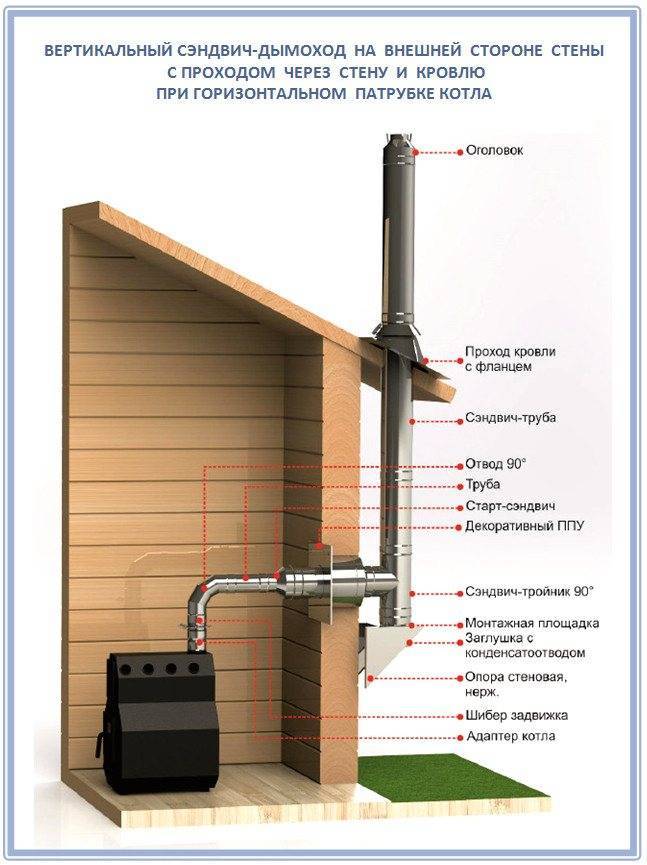

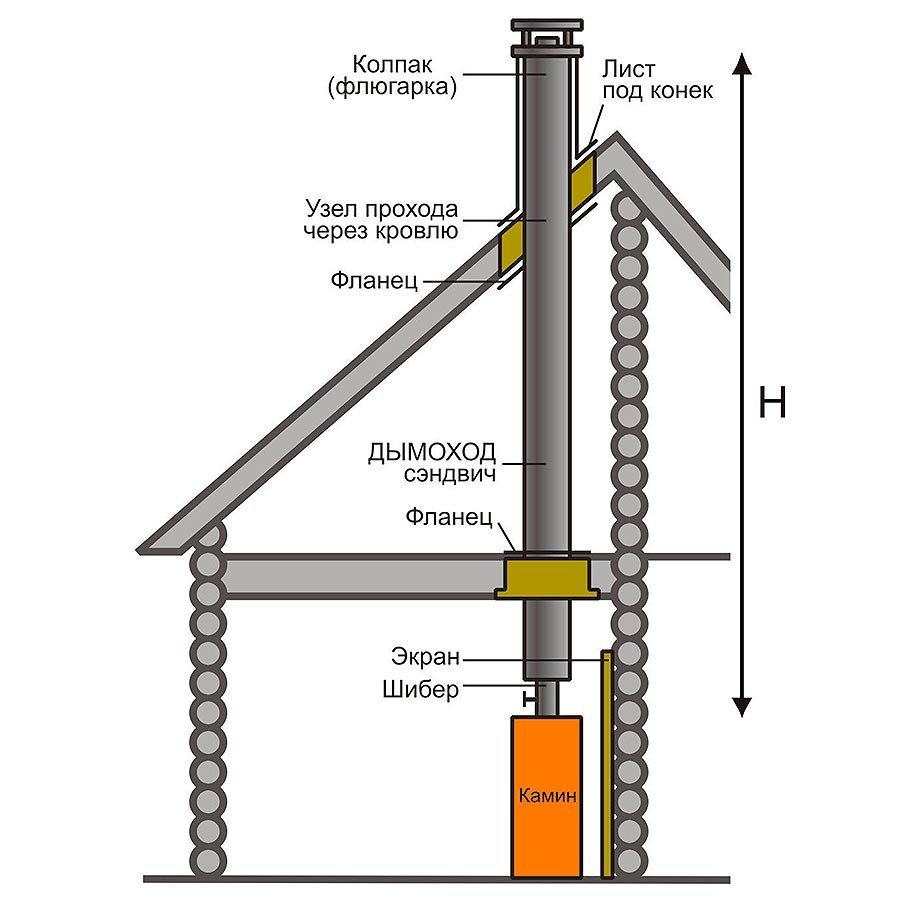

Схема внутреннего и внешнего дымохода из стальной трубы

Подготовительные работы перед монтажом дымохода из металлической или сэндвич-трубы включают в себя: составление схемы отводящей конструкции, расчет количества соединяемых элементов, просчет узлов соединения и сопряжений с перекрытиями. После выполнения данных условий можно переходить к закупке материала и монтажу конструкции.

В процессе подготовки следует учитывать следующие условия:

• Сборный дымоход внутри помещения должен идти вертикально вверх. Допускается отвод на угол не более 45º. При отводе по горизонтали максимальная длина трубы не более одного метра.
• Длина элемента, идущего от выходного патрубка печи или котла, должна быть не более одного метра. Для кирпичных печей в качестве соединительного элемента используется одностенная металлическая труба с водонагревательным бачком.
• Не допускается стыковка отдельных частей сэндвич-дымохода в месте межэтажного и чердачного перекрытия, а также в конструкции кровли.
• Места прохода трубы через межэтажное и чердачное перекрытие дополнительно защищаются металлическим коробом или специальным сэндвич-кольцом. Расстояние от внешней поверхности трубы до стенок короба — не менее 15–17 см. При отсутствии разделки расстояние увеличивают до 50 см.
• Прочистки и вентиляционные отверстия должны располагаться в нижней части дымохода (от патрубка печи до потолка парной). При выходе из межэтажного перекрытия дымоход направляется вертикально вверх. Допускается установка отвода при попадании трубы на несущую балку или другой элемент кровли.
• Для кровли из горючих материалов (рубероид, изоспан, стеклоизол) на конце дымового канала устанавливается дефлектор с мелкоячеистым искрогасителем.

В целях профилактики дымоход должен осматриваться один раз в полгода. При частом использовании отопительного оборудования чистка дымохода проводится не реже одного раза в квартал.

Какие трубы лучше

Недостатки кирпичных дымоходов:

1. Сложность монтажа. Кирпичные трубы выкладываются последовательно, работа занимает достаточно много времени. Качественно ее выполнить сможет только опытный мастер. Любительская работа может негативно сказаться на эффективности системы отвода продуктов горения.
2. Для установки кирпичного дымохода требуется перестройка крыши. Соответственно, он либо монтируется во время строительства здания, либо во время ремонта.
3. Дороговизна. Оплата работы мастера, закупка кирпича, цементного состава — все это довольно дорого обойдется.

Из-за этих недостатков постепенно отказываются от кирпичных конструкций. Противоположная ситуация с дымоходами из труб черного металла. Их монтаж отличается простотой. Еще можно отметить более низкую стоимость, если сравнивать с кирпичными изделиями. Если возникнет такая необходимость, стальной дымоход без проблем получится разобрать или отремонтировать. Для повышения его срока службы требуется теплоизоляция (прочитайте: «Как сделать теплоизоляцию дымовых труб и что при этом использовать»).

Применительно для газовых котлов используются коаксиальные дымоходные трубы. У них специальная форма, препятствующая образованию конденсата. Но они полностью несовместимы с твердотопливными котлами, поскольку у них закрытая камера сгорания.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

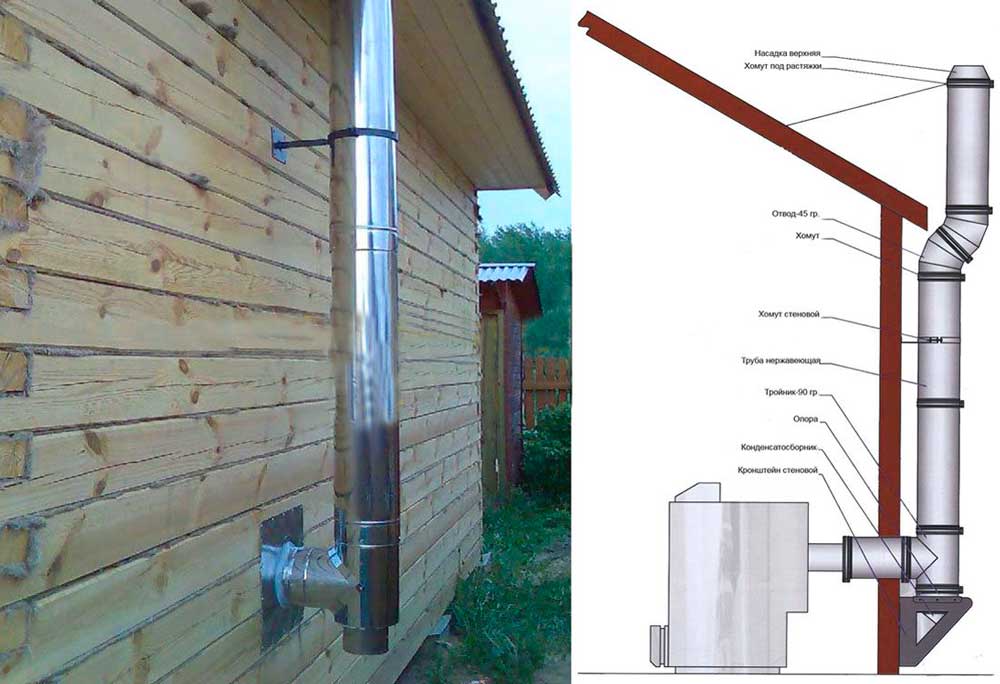

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Какую сталь лучше выбрать для дымохода, толщина стали

Конденсационные газовые котлы

60°С

Сухой/влажный

До 600°С

AISI 304, 321, 316

Газопоршневые установки

450-600°С

Сухой/влажный

До 600°С

AISI 304, 321, 316

Дизель-генераторные

450-600°С

Сухой/влажный

До 600°С

AISI 304, 321, 316

Газотурбинные установки

450-600°С

Сухой/влажный

До 600°С

AISI 304, 321, 316

Газовые котлы

110-180°С

Сухой/влажный

До 600°С

AISI 304, 321, 316

Сухой

До 450°С

AISI 430, 439

Дизельные котлы

150-250°С

Сухой/влажный

До 600°С

AISI 304, 321, 316

Твердотопливные котлы (дровяные)

400-600°С

Сухой/влажный

До 600°С

AISI 304, 321, 316

Сухой

До 600°С

AISI 430, 439

Сухой

До 450°С

AISI 430, 439

Сухой

До 900°С

AISI 321

Твердотопливные котлы (угольные)

400-900°С

Сухой/влажный

До 900°С

AISI 321

Дровяные банные, дровяные отопительные (только древесное топливо)

600-800°С

Сухой/влажный

До 900°С

AISI 321

Сухой/влажный

До 600°С

AISI 304

Сухой

До 600°С

AISI 430, 439

Камины (только древесное топливо)

400-600°С

Сухой/влажный

До 900°С

AISI 321

Сухой/влажный

До 600°С

AISI 304, 321, 316

Сухой

До 600°С

AISI 430, 439

Внутренний и наружный дымоход

Существует два варианта монтажа дымовой трубы — внутри или снаружи бани. Традиционно дымоход устанавливался прямо над печью и выводился наружу сквозь потолок и крышу. Сегодня используются еще и наружные трубы, установленные на уличной стороне внешней стены и подключенные к печи участком горизонтального трубопровода.

Внутренняя труба представляет собой наиболее эффективную конструкцию, проверенную многими столетиями эксплуатации.

Труба обладает массой достоинств:

• эффективность, устойчивость работы;
• способность развивать максимально возможную тягу (если нет ошибок конструкции или монтажных просчетов);
• отсутствие горизонтальных участков делает выведение дыма стабильным, отсутствие колена снижает опасность забивания трубы сажей и копотью.

Недостатки:

• присутствуют участки прохода сквозь перекрытие и кровлю, создающие опасность воспламенения или возможность появления протечек;
• труба отнимает немало места в помещении, уменьшая его объем и ухудшая условия вентиляции.

Недостатки вертикальных дымоходов для некоторых владельцев бань являются критичными. Они выбирают современную конструкцию — наружную дымовую трубу. В отличие от традиционного типа дымоходов, она выводится наружу не через перекрытие и кровлю, а через ближайшую наружную стену. Для этого используется горизонтальный отрезок трубы, выведенный сквозь стену, после чего труба через колено соединяется с вертикальным участком.

Достоинства внешнего дымохода:

• отсутствие участков прохода сквозь кровлю и сквозь перекрытие снижает пожароопасность и обеспечивает герметичность кровельного покрытия;
• размещение трубы снаружи улучшает условия обслуживания и визуального контроля за ее состоянием;
• горизонтальное колено уменьшает опасность задувания дыма сильным порывом ветра;
• в помещении бани остается только небольшой горизонтальный отрезок трубы, что добавляет объем и улучшает условия воздухообмена.

Недостатки:

• ограничивается количество конструкционных вариантов — такие дымоходы нельзя сложить из кирпича;
• горизонтальная труба внутри сильно нагревается, что выдвигает серьезные требования к узлу прохода сквозь стену;
• тяга у внешних труб ослаблена из-за наличия горизонтального колена.

Использование вертикальных труб типично для владельцев металлических печей — их легко присоединить к выходу, монтаж не требует особых усилий, а уход за таким дымоходом гораздо проще и безопаснее. Отсутствие вертикальной трубы в бане воспринимается как увеличение размера парилки.

Единственной проблемой остается горизонтальный участок — он сильно нагревается и может стать причиной ожогов, как обычных, так и от воздействия инфракрасных лучей (так называемый банный загар).

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

• из обычной стальной трубы;
• специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
• дымовые каналы, выложенные из кирпича.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

• чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
• голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
• от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Подготовительные работы

Схема внутреннего и внешнего дымохода из стальной трубы

Подготовительные работы перед монтажом дымохода из металлической или сэндвич-трубы включают в себя: составление схемы отводящей конструкции, расчет количества соединяемых элементов, просчет узлов соединения и сопряжений с перекрытиями. После выполнения данных условий можно переходить к закупке материала и монтажу конструкции.

В процессе подготовки следует учитывать следующие условия:

• Сборный дымоход внутри помещения должен идти вертикально вверх. Допускается отвод на угол не более 45º. При отводе по горизонтали максимальная длина трубы не более одного метра.
• Длина элемента, идущего от выходного патрубка печи или котла, должна быть не более одного метра. Для кирпичных печей в качестве соединительного элемента используется одностенная металлическая труба с водонагревательным бачком.
• Не допускается стыковка отдельных частей сэндвич-дымохода в месте межэтажного и чердачного перекрытия, а также в конструкции кровли.
• Места прохода трубы через межэтажное и чердачное перекрытие дополнительно защищаются металлическим коробом или специальным сэндвич-кольцом. Расстояние от внешней поверхности трубы до стенок короба — не менее 15–17 см. При отсутствии разделки расстояние увеличивают до 50 см.
• Прочистки и вентиляционные отверстия должны располагаться в нижней части дымохода (от патрубка печи до потолка парной). При выходе из межэтажного перекрытия дымоход направляется вертикально вверх. Допускается установка отвода при попадании трубы на несущую балку или другой элемент кровли.
• Для кровли из горючих материалов (рубероид, изоспан, стеклоизол) на конце дымового канала устанавливается дефлектор с мелкоячеистым искрогасителем.

В целях профилактики дымоход должен осматриваться один раз в полгода. При частом использовании отопительного оборудования чистка дымохода проводится не реже одного раза в квартал.

Вывод

Чтобы избежать возможных ошибок при выборе и установке, следует обратиться за помощью к специалистам.

В компании «Прогреем» вам окажут квалифицированную помощь в подборе необходимых комплектующих системы дымоудаления.

Помните! Иногда лучше не экономить на качестве и монтаже, ведь ремонт дымоотвода не самое дешевое занятие.

Оригинал статьи на сайте progreem.by:

********************************************************

Мы в Instagram – https://www.instagram.com/progreem.by/ ​

Страница в Facebook – ​

Мы осуществляем доставку всего оборудования по Минску и Беларуси. Приглашаем к сотрудничеству монтажные и торговые организации!
