Строительная лестница: обзор видов

Типы лестниц по подступенку

Подступенки – это декоративные элементы, которые крепятся к нижнему торцу ступени и закрывают внутреннее пространство. Могут быть изготовлены из материала отличающегося от материала ступенек.

Закрытая лестница с подступенком

Лестницы с подступенком называют закрытыми. Преимущества такой конструкции:

распределение нагрузки, закрытые конструкции выдерживают больший вес;
красивый интерьер;
пыль и мусор не собираются внутри конструкции;
подступенки не позволяют ноге проваливаться, это очень важно для маленьких детей и пожилых людей.

Закрытая лестница с подступенком.

Открытая лестница без подступенка

Отсутствие подступенка делает конструкцию открытой. В некоторых случаях подступенки очень сильно портят внешний вид лестницы, при этом сильной практической ценности они не несут. Именно поэтому большинство современных модульных лестниц выпускается без подступенков.

Открытая лестница без подступенка.

Лестницы пожарные вертикальные с экраном безопасности П 1.2, скомпонованные по серии 1.450.3-7.94

Марка	Высота до площадки, мм	Общая высота, мм	Стремянка	Ограждение стремянки	Площадка	Кронштейны	Вес, кг
ЛВ2-6.3	6300	7200	СГ-64 (1шт.)	ОСГ-42 (1шт.)	П1Г-7 (1шт.)		202
ЛВ2-6.8	6800	7700	СГ-34 (2шт.)	ОСГ-48 (1шт.)	П1Г-7 (1шт.)		213
ЛВ2-7.9	7900	8800	СГ-34 (1шт.)СГ-46 (1шт.)	ОСГ-60 (1шт.)	П1Г-7 (1шт.)		245
ЛВ2-9.5	9500	10400	СГ-52 (2шт.)	ОСГ-30 (2шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		324
ЛВ2-10.1	10100	11000	СГ-52 (1шт.)СГ-58 (1шт.)	ОСГ-36 (1шт.)ОСГ-30 (1шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		339
ЛВ2-10.7	10700	11600	СГ-82 (1шт.)СГ-34 (1шт.)	ОСГ-60 (1шт.)ОСГ-12 (1шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		355
ЛВ2-11.3	11300	12200	СГ-82 (1шт.)СГ-40 (1шт.)	ОСГ-60 (1шт.)ОСГ-18 (2шт.)	П1Г-7 (1шт.)		371
ЛВ2-11.5	11500	12400	СГ-58 (2шт.)	ОСГ-42 (1шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)	12 шт.	396
ЛВ2-11.9	11900	12800	СГ-82 (1шт.)СГ-46 (1шт.)	ОСГ-60 (1шт.)ОСГ-24 (1шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		387
ЛВ2-12.5	12500	13400	СГ-82 (1шт.)СГ-52 (1шт.)	ОСГ-60 (1шт.)ОСГ-30 (1шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		403
ЛВ2-13.1	13100	14000	СГ-82 (1шт.)СГ-58 (1шт.)	ОСГ-60 (1шт.)ОСГ-36 (1шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		418
ЛВ2-13.7	13700	14600	СГ-82 (1шт.)СГ-64 (1шт.)	ОСГ-60 (1шт.)ОСГ-42 (1шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		434
ЛВ2-14.3	14300	15200	СГ-82 (1шт.)СГ-70 (1шт.)	ОСГ-60 (1шт.)ОСГ-48 (1шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)		450
ЛВ3-14.7	14700	15600	СГ-34 (1шт.)СГ-40 (1шт.)СГ-82 (1шт.)	ОСГ-12 (1шт.)ОСГ-18 (3шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)		452
ЛВ3-15.0	15000	15900	СГ-82 (1шт.)СГ-70 (1шт.)	ОСГ-60 (1шт.)ОСГ-48 (1шт.)ОСГ-30 (1шт.)	П1Г-7 (1шт.)	16 шт.	505
ЛВ3-15.3	15300	16200	СГ-34 (1шт.)СГ-46 (1шт.)СГ-82 (1шт.)	ОСГ-12 (1шт.)ОСГ-18 (2шт.)ОСГ-24 (1шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)		469
ЛВ2-15.5	15500	16400	СГ-82 (2шт.)	ОСГ-60 (2шт.)ОСГ-18 (1шт.)	П1Г-7 (1шт.)	16 шт.	535
ЛВ3-15.9	15900	16800	СГ-34 (1шт.)СГ-52 (1шт.)СГ-82 (1шт.)	ОСГ-12 (1шт.)ОСГ-18 (2шт.)ОСГ-30 (1шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)		508
ЛВ3-16.5	16500	17400	СГ-34 (1шт.)СГ-58 (1шт.)СГ-82 (1шт.)	ОСГ-12 (1шт.)ОСГ-18 (2шт.)ОСГ-36 (1шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)		524
ЛВ3-17.1	17100	18000	СГ-34 (1шт.)СГ-64 (1шт.)СГ-82 (1шт.)	ОСГ-12 (1шт.)ОСГ-18 (2шт.)ОСГ-42 (1шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)		540
ЛВ3-17.7	17700	18600	СГ-34 (1шт.)СГ-70 (1шт.)СГ-82 (1шт.)	ОСГ-12 (1шт.)ОСГ-18 (2шт.)ОСГ-48 (1шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)		555
ЛВ3-18.3	18300	19200	СГ-70 (1шт.)СГ-40 (1шт.)СГ-82 (1шт.)	ОСГ-48 (1шт.)ОСГ-18 (3шт.)ОСГ-60 (1шт.)	П1Г-7 (1шт.)		571
ЛВ3-18.9	18900	19800	СГ-34 (1шт.)СГ-82 (2шт.)	ОСГ-12 (1шт.)ОСГ-18 (2шт.)ОСГ-60 (2шт.)	П1Г-7 (1шт.)		587
ЛВ3-19.5	19500	20400	СГ-82 (2шт.)СГ-40 (1шт.)	ОСГ-60 (2шт.)ОСГ-18 (3шт.)	П1Г-7 (1шт.)		603
ЛВ3-20.1	20100	21000	СГ-46 (1шт.)СГ-82 (2шт.)	ОСГ-24 (1шт.)ОСГ-18 (2шт.)ОСГ-60 (2шт.)	П1Г-7 (1шт.)		619

Как правильно выбрать?

Так как стремянка является полезным инвентарем, который практически незаменим в бытовой сфере, к ее выбору стоит отнестись серьезно. Купив качественное приспособление, которое соответствует всем поставленным перед ним задачам, можно обзавестись хорошим помощником для выполнения повседневной работы

При выборе стремянки не стоит обходить вниманием следующие факторы:

• качество крепежа рабочей площадки;
• соответствие стандартам толщины и качества материала изготовления;
• наличие приспособлений, предотвращающих опрокидывание и скольжение конструкции;
• соответствие расстояния между ступенями 25 сантиметрам;
• оснащение ограждениями и перилами моделей, которые имеют высоту более 150 сантиметров;
• наличие рельефности или прорезиненной поверхности, что способствует устойчивости модели и ее заземлению;
• качество крепления ступеней, лучшим вариантом является их вдавливание в стойки, оно не позволяет конструкции ломаться, а также считается самым надежным;
• отсутствие заусенец, сколов и трещин на металлической поверхности.

Главными критериями при выборе стремянки являются ее устойчивость, мобильность, качество сборки, безопасность применения, а также простота в использовании. Конструкции, произведенные по ГОСТу, являются самыми надежными, поэтому при покупке лучше отдать предпочтение им. Перед приобретением пользователь должен определиться с необходимой высотой стремянки, так как покупка более высокой модели обойдется дороже. К тому же большие конструкции нуждаются в большом пространстве при хранении.

В зависимости от того, как и где будет использоваться конструкция, можно стать владельцем профессиональной и бытовой стремянки. Для домашнего использования не стоит покупать профессиональное приспособление, так как стоимость его довольно высока. Достаточно будет бытовой стремянки, которая характеризуется мобильностью и устанавливается легко и просто.

Для более широких сфер использования стоит обратить внимание на профессиональные модели. Достойным вариантом станет универсальная стремянка, например, телескопическая, которая может применяться для выполнения самых разных задач

Если стремянка приобретается для садовых работ, то стоит обратить внимание на вариант с заостренными ножками. А вот для домашних работ стоит остановить выбор на моделях с резиновыми колпачками на ножках, такие приспособления не скользят. Для частых перемещений можно купить конструкцию, которая оснащена колесиками

Лучше, если модель будет дополнена ограничительными ремнями, такая особенность предотвратит непредвиденное складывание изделия

Для частых перемещений можно купить конструкцию, которая оснащена колесиками. Лучше, если модель будет дополнена ограничительными ремнями, такая особенность предотвратит непредвиденное складывание изделия.

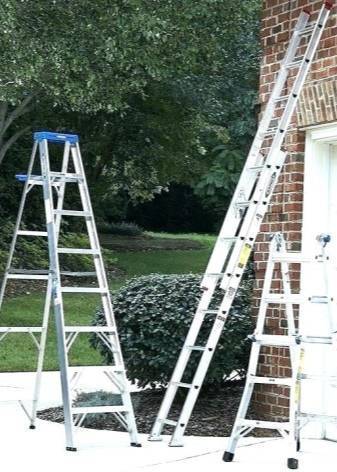

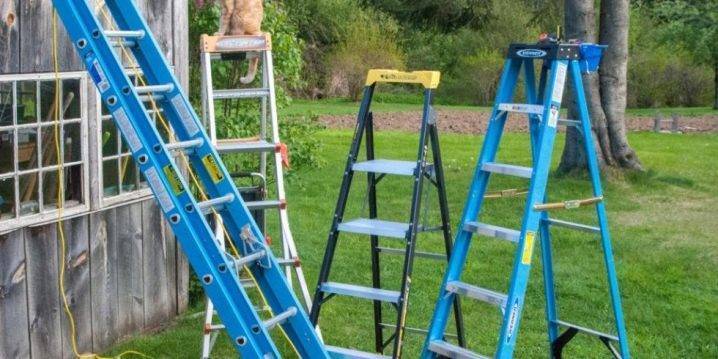

Виды

На сегодняшний день потребителю предлагается широкий выбор стремянок. Классифицировать их можно по разным критериям.

• По расположению ступеней конструкции бывают односторонними и двусторонними.
• По форме и устройству стремянки разделяют на:
  1. классические с устанавливаемой рабочей площадкой;
  2. А-образные;
  3. Г-образные или складные стремянки-трансформеры, которые используют специалисты;
  4. универсальные с выдвижными секциями, они могут раскладываться и выдвигаться телескопическим путем.

1. Из дерева. Такие стремянки считаются недостаточно практичными, так как могут подвергаться деформации за счет воздействия факторов окружающей среды. Кроме того, они тяжелые и не используются при нагрузке свыше 100 килограммов.
2. Из металла. Такие модели считаются надежнее предыдущих благодаря производству опор из стальных, а также железных труб. Данный тип конструкции много весит и имеет достаточно габаритные размеры даже в сложенном виде.
3. Алюминиевые. Для них характерны компактность, практичность, они легкие, устойчивые и мобильные.
4. Комбинированные. Данный тип стремянок имеет ступени и стойки из разных материалов.

1. Низкие стремянки состоят из 2-3 ступенек, они компактны и предназначены для повседневного бытового использования, для них характерны легкость и надежность.
2. Высокие стремянки имеют в своей конструкции 4 и более ступенек. Их выгодно использовать в помещениях с высокими потолками или при проведении наружных работ.

По предназначению существуют изделия:

• садовые;
• для строительства;
• для электрической отрасли;
• используемые с малярной и ремонтной целью.

По характеру применения стремянки бывают:

• передвижными;
• переносными;
• приставными.

2 Сибртех 97883

Лестница-трансформер может принимать необходимую конфигурацию для выполнения внутренних и наружных работ. Изготовленная из алюминиевого профиля, она весит всего 14 кг. С обеих сторон инвентаря расположены расширительные траверсы для большей устойчивости. Собранный из трансформера помост или стремянка способны выдерживать нагрузку до 120 кг. В виде приставной лестницы Сибртех 97883 позволяет проводить работы на высоте до 6,3 метра. В сложенном виде она легко поместится в универсале со сложенными сиденьями, что делает ее привлекательной для малых бригад отделочников, монтажников оборудования, электриков. Для дома ее редко используют, хотя все преимущества более чем очевидны.

Основные требования ГОСТ 26887-86

Стандарт описывает вертикальные металлические (алюминиевые и стальные) лестницы различных типов. А именно:

• наклонные приставные;
• свободностоящие;
• вертикальные приставные;
• навесные (установка на несущую конструкции посредством зацепов).

Элементы и внешний вид вертикальных конструкций

Стандарт распространяется и на временные площадки. Перечисленные конструкции широко используются в сложных эксплуатационных условиях — монтажные, строительные, ремонтные и прочие работы на объектах самых различных назначений. Основные требования ГОСТ 26887-86:

• Наличие опорных подпятников. Предупреждение падению, скольжению, придание устойчивости вертикальным лестницам.
• Расстояние между балками — 45-80 см. Параметр установлен в соответствии с условиями комфортного перемещения по лестнице взрослого человека.
• Высота ступеней — 30-34 см. Обусловлено безопасностью подъема-спуска.

Параметры основных элементов

• Высота первой ступени — от опоры 4 см не более.
• Тип конструкции. Профессиональные вертикальные лестницы — от 5 метров. Оснащаются защитой на высоте от 2 метров. При опоре выдерживается угол в 75. Если он меньше, добавляются ограждения. Их устанавливают также на высоте от 2 метров. Высота ограждений — 0.9 м до 1.4 м.
• Наличие ограждающих дуг. Расстояние между ними — до 80 см. Количество от 3 шт.

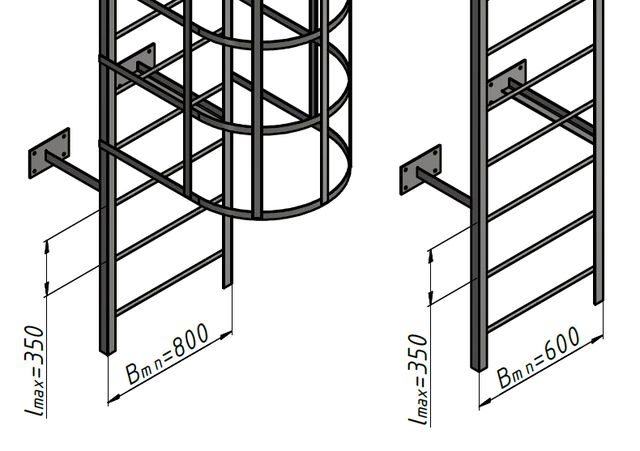

Схема конструкции с ограждающими дугами

Наличие ограждений для межмаршевых площадок. Высота — от 1 м.

Согласно требованиям, вертикальные и приставные конструкции обслуживаются не менее 1 раза в год. Проверка эксплуатационного ресурса выполняется с нагрузкой, которая превосходит допустимую требованиями на 20%. Каждый тип лестниц обязательно маркируется.

5 Основные параметры и размеры

5.1 Основные параметры и размеры лестничных маршей, прямоугольных площадок и ограждений к ним должны соответствовать указанным на рисунках 1-4 и приведенным в таблицах 1-4.

Рисунок 1 – Лестничный марш (МЛ)

1 – косоур; 2 – ступень; 3 – опорная планка; 4 – опорный уголок; 5 – ребро

_______________ * По чертежам КМД.

Рисунок 1 – Лестничный марш (МЛ)

2 – окантовочный элемент; 3 – настил; 4 – ребро

_______________ * По чертежам КМД.

Рисунок 2 – Площадки (ПМ)

Рисунок 3 – Ограждение лестничного марша (ОГМ)

1 – стойка; 2 – поручень; 3 – средний ограждающий элемент; 4 – бортовой элемент

_______________ * По чертежам КМД.

Рисунок 3 – Ограждение лестничного марша (ОГМ)

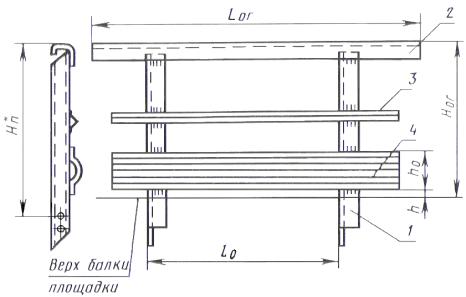

Рисунок 4 – Ограждение площадок (ОГП)

1 – стойка; 2 – поручень; 3 – средний ограждающий элемент; 4 – бортовой элемент

_______________ * По чертежам КМД.

Рисунок 4 – Ограждение площадок (ОГП)

Таблица 1 – Параметры и размеры лестничных маршей

Основные требования ГОСТ 26887-86

Стандарт описывает вертикальные металлические (алюминиевые и стальные) лестницы различных типов. А именно:

• наклонные приставные;
• свободностоящие;
• вертикальные приставные;
• навесные (установка на несущую конструкции посредством зацепов).

Элементы и внешний вид вертикальных конструкций

Стандарт распространяется и на временные площадки. Перечисленные конструкции широко используются в сложных эксплуатационных условиях — монтажные, строительные, ремонтные и прочие работы на объектах самых различных назначений. Основные требования ГОСТ 26887-86:

• Наличие опорных подпятников. Предупреждение падению, скольжению, придание устойчивости вертикальным лестницам.
• Расстояние между балками — 45-80 см. Параметр установлен в соответствии с условиями комфортного перемещения по лестнице взрослого человека.
• Высота ступеней — 30-34 см. Обусловлено безопасностью подъема-спуска.

Параметры основных элементов

• Высота первой ступени — от опоры 4 см не более.
• Тип конструкции. Профессиональные вертикальные лестницы — от 5 метров. Оснащаются защитой на высоте от 2 метров. При опоре выдерживается угол в 750. Если он меньше, добавляются ограждения. Их устанавливают также на высоте от 2 метров. Высота ограждений — 0.9 м до 1.4 м.
• Наличие ограждающих дуг. Расстояние между ними — до 80 см. Количество от 3 шт.

Схема конструкции с ограждающими дугами

Наличие ограждений для межмаршевых площадок. Высота — от 1 м.

Согласно требованиям, вертикальные и приставные конструкции обслуживаются не менее 1 раза в год. Проверка эксплуатационного ресурса выполняется с нагрузкой, которая превосходит допустимую требованиями на 20%. Каждый тип лестниц обязательно маркируется.

Объекты технического контроля

Металл — наиболее практичный материал для производства пожарных, маршевых лестниц и др. Он сопротивляется воздействию климатических и атмосферных нагрузок, надежен и прочен. При правильном уходе и обслуживании (зачистка очагов коррозии, грунтовка и регулярная покраска) конструкции прослужат свыше 50 лет. Но, чтобы гарантировать их комфортную и безопасную эксплуатацию, ГОСТ устанавливает необходимые технические и физические параметры для всех элементов — маршей, площадок, пролетов, ступней, ограждений, освещенности и т.д.

Разновидности металлических лестниц

Требования и нормы относятся к:

• Пожарным лестницам и другим конструкциям специального назначения;
• Мобильным и приставным лестницам — трансформеры, стремянки и пр.;
• Маршевым лестницам.

Стандарты учитывают размеры лестничных элементов, их расположение и наклон, а также наличие. Соответствие конструкций нормам гарантирует не только их комфортную эксплуатацию, но и безопасность самих зданий.

Варианты конструкций дачной лестницы

Если в просторных коттеджах можно установить практически любое лестничное сооружение, то для небольших дачных и загородных домов походят конструкции, занимающие минимум площади по полу, либо модели, размещающиеся в углу или вдоль стены. Такие лестницы очень компактны, не загромождают пространство и оставляют достаточно места для свободного перемещения по комнате.

Чаще всего в загородных домах устанавливают прямые маршевые, поворотные (Г- и П-образные) и винтовые конструкции, которые максимально полно отвечают предъявляемым требованиям к дачным конструкциям.

Маршевые прямые сооружения

Классические лестницы, состоящие из одного прямого марша, – одна из самых простых, надежных и практичных конструкций. Она удобна в эксплуатации, стоит недорого и легко монтируется. Может иметь различное исполнение – на одном или двух косуорах(см. фото), тетивах, с открытыми и закрытыми ступенями.

Прямая маршевая лестница на второй этаж для дачи

Как правило, такие сооружения устанавливают в углу или по стенке. Подлестничное пространство можно использовать с пользой, например, для хранения инвентаря или редко используемых вещей, обустроить там шкаф или полки.

Однако такие лестницы имеют некоторые ограничения в использовании – по строительным нормам в марше должно быть максимум 16 ступеней и, если из-за особенностей помещения необходима установка более длиной лестницы, ее комплектуют промежуточной площадкой. Сооружение получается довольно громоздким, поэтому в этом случае для дачных домов целесообразнее использовать более компактные Г- или П-образные лестницы с поворотов на 90о или 180о.

Поворотные конструкции

Модели с поворотом 90° или 180° также устанавливают в случаях, когда необходимо организовать подъем на второй этаж в условиях ограниченного пространства. Такие варианты лестниц на второй этаж на даче могут иметь различную конфигурацию, право- или левозаходное исполнение, что предоставляет большие возможности по их применению. Кроме того, сооружения могут комплектоваться забежными ступенями, обеспечивающими плавный подъем. Или поворотной площадкой, благодаря которой передвижение по конструкции будет более комфортабельным, особенно для пожилых людей и детей.

Г-образная лестница с поворотной площадкой

П-образная лестница с забежными ступенями

Такие сооружения отлично вписываются в окружающую остановку и не занимают много места, при этом смотрятся интересно и аккуратно.

Винтовые лестницы

При всем разнообразии маршевых сооружений, такие конструкции не всегда получается установить в дачном доме из-за особенностей помещения. В этом случае выходом из положения станет компактная винтовая лестница, изготавливаемая из модулей. Обычно такие модели продаются в виде готового набора всех элементов и комплектующих.

Модульная лестница для небольших дачных помещений

Сооружение представляет собой спираль из забежных ступеней, закрепленную на опорном столбе, и занимает площадь по полу всего около 2 м2, оставаясь при этом устойчивым и надежным. Проступи лестницы могут крепиться как на тетивы или косуоры, так и на больцы. Устанавливается конструкция обычно в углу.

Основной недостаток винтовой модели – узкий проход и достаточно крутой подъем, поэтому они небезопасны, а поднимать крупногабаритные вещи или мебель по такой конструкции будет сложно.

Лестницы «Гусиный шаг»

Эти конструкции заслуживают отдельного внимания. По сути, это обычая прямая лестница, только с очень крутым подъемом. Принципиальное отличие модели от других модификаций – непривычная форма ступеней, у которых имеется узкая и широкая часть, и расположение проступей, монтируемых практически друг над другом.

Ступени «Гусиный шаг»

Перемещаться по конструкции довольно неудобно и сложно, особенно с грузом, поэтому лестница «Гусиный шаг» обычно устанавливается в особо стесненных условиях или для подъема в редко используемые помещения, такие как нежилая мансарда или чердак.

Дачная лестница «Гусиный шаг»

Дополнительные характеристики

Разобравшись с тем, что такое рабочая высота стремянки и какой она должна быть, можно переходить к другим параметрам. Важнейшие из них:

• Количество ступеней. Оно может составлять от 2 до 16. Для комфортного использования глубина каждой должна составлять не менее 12 см, ширина — минимум 50 см, а оптимальное расстояние между ступенями стремянки — не более 20 см.
• Максимальная нагрузка. Большинство моделей рассчитаны на 120–150 кг, но в продаже есть и предназначенные для использования профессионалами конструкции, способные выдерживать до 225 кг.
• Вес. Самые легкие пластиковые модели весят около 1,5-2 кг, а стальные — 8–10 кг и выше.

Если вы планируете работать с проводкой, хорошим выбором станет стремянка с резиновыми ковриками. Они одновременно выполняют две функции, предотвращая скольжение и выступая в роли диэлектриков.

Особенности производства лестниц по ГОСТ 23120-78

Основное требование — отсутствие на элементах лестницы острых деталей, кромок и выступов. Площадки и ограждения конструкции должны быть максимально безопасными. При сборке частей можно применять гайки, шайбы и болты. Соединительные элементы должны иметь запас прочности не менее 10%.

Ограждения для металлических конструкций

После сборки и монтажа лестницы проверяют:

• Параметр обратного отклонения ступеней. Он не должен превышать 10. На ступенях с большим наклоном будет небезопасно выполнять спуск и подъем — легко соскальзывает нога.
• Сварные соединения. Даже при применении болтового метода монтажа лестничный марш и его площадка привариваются.
• Наличие элементов жесткости. При сварке частей конструкции, согласно требованиям ГОСТа, обязательно применяют дополнительные элементы жесткости.

Маршевые лестницы активно эксплуатируют и не в экстремальных климатических условиях. Если конструкции этого типа устанавливают в умеренном поясе, ГОСТ 23120-78 допускает применение стали марки С38-23. Особые требования выдвигаются к защите металлических частей. В соответствии со стандартом 9032 74 они должны быть тщательно окрашены отвечающими климатическим условиям ЛК материалами. После монтажа конструкции дополнительно выполняют проверку на травматическую опасность полученных стыков и соединений. Все должны быть безопасны.

Расчет основных параметров лестницы

Существуют определенные рекомендуемые размеры. Точные параметры лестничной конструкции на второй этаж рассчитываются при построении схемы.

Ширина

Стандартная ширина лестницы – от 90 до 150 см

Но при расчете данного показателя следует принимать во внимание следующие моменты:

• насколько удобно будет одновременно двум людям идти навстречу друг другу;
• позволяет ли выбранная вами ширина переносить по лестнице крупногабаритные предметы (мебель, технику).

Комфортный диапазон ширины лестницы для частного дома — 1100-1300 мм. Меньше — затруднения при переноске мебели; больше — избыток занимаемого места.

Длина

Для вычисления данного показателя потребуются принять размеры ступеней и посчитать их количество. Опыт показывает, что, выполняя чертеж самостоятельно на бумаге, допускаются ошибки. В результате этого лестница в реальности становится длиннее, чем на рисунке. Выйти из подобной ситуации можно следующим образом: включить в лестничную конструкцию несколько забежных ступеней.

Высота

Определяя общую высоту, неопытные мастера зачастую допускают ошибки. Они берут в расчет только расстояние от чернового пола до потолка комнаты верхнего этажа. Это не совсем правильно. При составлении чертежа нужно учитывать чистовую отметку 1 этажа и толщину пола на верхнем этаже вместе с финишной отделкой.

Параметры проема в перекрытии

Важно оставить достаточно пространства между ступеньками и перекрытием верхнего этажа. Как правило, оно равняется росту наиболее высокого человека и составляет приблизительно 190 – 200 см

Уклон лестницы

Чтобы построить деревянную лестницу на второй этаж своими руками, рекомендуется соблюсти уклон лестничной конструкции 40-45 градусов. Если превысить этот показатель, то на ней будет тяжело подниматься людям преклонного возраста, маленьким детям.

Оптимальный угол наклона лестницы находится в диапазоне 30 — 37°

При выборе пологой конструкции повышается расход строительных материалов и сокращается полезная площадь комнаты. Поэтому при расчете этого показателя следует исходить из доступного места.

Ступени

Их составными элементами являются проступь и подступенок. При определении размера проступи необходимо ориентироваться на 45 размер стопы. Поэтому оптимальной шириной ступеней считается 30 см.

Размер подступенка, в зависимости от уклона лестницы, составляет от 15 до 20 см.

Чтобы подсчитать количество ступеней, следует высоту всей конструкции разделить на высоту одной ступени. Последняя величина выводится путем суммирования толщины доски и высоты подступенка.

При построении чертежей важно учитывать следующее:

1. Все ступени должны быть одинаковые по размеру.
2. Если в конструкции насчитывается свыше 18 ступеней, то целесообразно внести в проект 2 марша и предусмотреть площадку. Ее называют смотровой, поворотной или промежуточной. Местом ее расположения может быть центр пролета или участок недалеко от начала лестницы.

Онлайн-калькулятор для расчета

Для вашего удобства все вычисления вы можете произвести при помощи удобного онлайн-калькулятора расчета лестницы. В результате вы получите готовые чертежи и спецификацию материалов.

Особенности конструкции

Максимальный вес пользователя алюминиевых лестниц разнится – от 100 до 150 кг. При более высоких показателях можно говорить, что конструкция является профессиональной. Рабочая длина измеряется до последней площадки либо ступеньки. Профессиональные конструкции имеют высоту до 15-20 метров.

Обратите внимание: иногда рабочей длиной может считаться высота от пола до предпоследней ступени, и к ней прибавляется 120 см. Этот вопрос лучше уточнить у продавца

Односекционные лестницы

Лестница из трех секций – как стремянка, только лучше

Такую конструкцию называют приставной, и она требует вертикальной опоры. Чтобы избежать нелепых травм при использовании, ножки нужно хорошо зафиксировать. Отличительными особенностями приставных конструкций являются:

Широкое применение в быту. Незаменима при легком ремонте, работе в саду, на даче. Она позволяет без особых усилий собирать урожай и опиливать засохшие ветки деревьев.
Односекционная приставная лестница не бывает лишней при проведении монтажных и строительных работ. Частое применение обусловлено простотой использования – стоит только прислонить к стенке и надежно закрепить.
Выбор

При покупке приставной односекционной лестницы главным параметром, на который нужно обращать внимание, является высота. От нее зависит не только функциональность изделия, но стоимость

На строительном рынке имеются различные варианты: от 1,5 до 5,6 метров длиной.

Материал изготовления (алюминий с дюралем, магнием, кремнием) отличается высокой прочностью и долгим сроком службы. Хотя лестницы приставные алюминиевые односекционные все же уступают своим усовершенствованным версиям.

Двухсекционные конструкции

К особенностям таких лестниц относятся: противоскользящие ступени, разнообразие моделей (от 3 до 25 ступеней) и возможность двухстороннего восхождения. Максимальная высота стремянки доходит до 13 метров. К достоинствам лестницы можно отнести устойчивость к коррозии, неограниченные условия эксплуатации, малый вес и компактность.

Двухсекционные алюминиевые лестницы имеют 2 типа конструкции: складные (стремянки) и раздвижные. Последние отличаются тем, что одна их часть выдвигается из другой. Рекомендованная нагрузка не превышает 150 кг. Подобные конструкции отличаются высокой функциональностью и удобством, могут использоваться как приставные.

Трехсекционные лестницы

С помощью такой лестницы можно легко красить потолки и недоступные с пола места

Использовать такую лестницу можно в виде стремянки, приставной конструкции. Она имеет поперечные растяжки между ножками, что обеспечивает наибольшую прочность. Алюминиевый профиль позволяет использовать конструкцию при нагрузке до 150 кг.
Является изделием для бытового применения. В виде приставной лестницы обычно достигает высоты 6 метров. Как стремянка может использоваться на высоте 5 метров.
В сложенном виде такая лестница чаще всего имеет следующие размеры (высота, ширина, глубина): 2,5*0,4*0,15. Примерная ширина ступени равняется 25 мм. Заглушки выполняются из двухкомпонентного пластика.

Четырехсекционные изделия

Лестницы с 4 секциями принято называть трансформерами. Они наиболее функциональны и применяются как в качестве стремянок, так и в виде приставных конструкций. Могут заменять подмости.

Главная особенность таких лестниц – сравнительно редкое использование. Они имеют несколько частей, соединенных шарнирными механизмами. Преимуществом является компактность в сложенном виде, а также высокая устойчивость и надежность в использовании.

Отличительные особенности таких конструкций заключаются в высокой функциональности, большой рабочей длине, способности выдерживать большую нагрузку – до 150 кг, возможности использования по принципу приставной стремянки, максимальном упрощении сложных строительных работ.

Небольшая масса изделия позволяет в процессе работ легко его переносить. Также удобной оказывается возможность быстро менять высоту рабочей поверхности.

Технические требования

2.1. Конструкции лестничных маршей, площадок и ограждений к ним (далее – конструкции) следует изготовлять в соответствии с требованиями настоящего стандарта, СНиП III-18 по рабочим чертежам КМД, утвержденным в установленном порядке.

2.2. Конструкции следует изготовлять из углеродистой стали класса С38/23 следующих марок по ГОСТ 380:

• Ст3кп – для районов строительства с расчетной температурой наружного воздуха минус 40°С и выше;
• Ст3Гпс – то же, с расчетной температурой наружного воздуха ниже минус 40 до минус 65°С включ.

2.3. Предельные отклонения линейных размеров конструкций от номинальных, отклонения формы и расположения поверхностей от проектных приведены в .

мм

Номинальный размер и наименование отклонения	Пред. откл. лестничного марша, площадки, ограждения лестничного марша и площадки	Эскиз
1. Длина Lк; Ln; Lог до 1000 включ.	± 1,6	Черт.1-4
2. Ширина B1 св. 1000 до 1600 включ.	± 2,0
3. Высота Hп:
св. 1600 до 2500 включ.	± 2,5
св. 2500 до 4000 включ.	± 3,0
св. 4000 до 8000 включ.	± 4,0
4. Расстояние между ребрами в косоурах и балках площадок lо	± 2,0	и
5. Расстояние между стойками ограждения lо	± 2,0	и
6. Неравенство диагоналей (непрямоугольность), не более	4,0
7. Расстояние между центрами отверстий в пределах одной группы А	± 1,3
8. Расстояние между группами отверстий А	± 2,5
9. Отклонение от прямолинейности (δ) по длине L:
до 1000 включ.	0,8
св. 1000 до 1600 включ.	1.3
св. 1000 до 2500 включ.	2,0
св. 2500 до 4000 включ.	3,0
св. 4000 до 8000 включ.	5,0

2.4. Сварные соединения элементов должны выполняться механизированным способом. Допускается, в случае отсутствия оборудования для сварки механизированными способами, применение ручной сварки.

2.5. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3.

2.6. Для болтовых соединений должны применяться болты нормальной точности по ГОСТ 7798 и в соответствии со СНиП II-В.3.

2.7. Конструкции должны быть огрунтованы и окрашены. Грунтовка и окраска должны соответствовать V классу покрытия по ГОСТ 9.032.

2.8. Заводские и монтажные стыки элементов ограждений не должны иметь острых выступов и кромок.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие лесов требованиям настоящего стандарта при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации – 12 мес. со дня ввода лесов в эксплуатацию, но не позднее 6 мес. со дня их поступления потребителю.

6.2. Изготовитель в течение гарантийного срока безвозмездно ремонтирует или заменяет все элементы лесов, пришедшие в негодность по его вине; замена должна производиться в течение 1 мес. со дня получения уведомления.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным строительным комитетом СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 03.06.87 № 107

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер раздела, пункта
ГОСТ 8.002-86
ГОСТ 12.4.026-76
ГОСТ 166-89
ГОСТ 380-94
ГОСТ 427-75
ГОСТ 1050-88
ГОСТ 3242-79
ГОСТ 3262-75
ГОСТ 3282-74
ГОСТ 7502-98
ГОСТ 8486-86
ГОСТ 9454-78
ГОСТ 10354-82
ГОСТ 10704-91	,
ГОСТ 14192-96
ГОСТ 15150-69	,
ГОСТ 18617-83
ГОСТ 24258-88
ГОСТ 26887-86
СНиП III-4-80
СН 305-77

5. ПЕРЕИЗДАНИЕ. Февраль 2002 г.

Технические требования

Основные параметры и размеры

1.1. Основные параметры и размеры лестничных маршей, прямоугольных площадок и ограждений к ним должны соответствовать указанным на – и в -.

Лестничный марш

1 – косоур; 2 – ступень; 3 – опорная планка; 4 – опорный уголок; 5 – ребро

Черт.1

* По чертежам КМД.

Размеры в мм

α	H	L	h	b	B	B1	b1
45°	600120018002400300036004200	600120018002400300036004200	200	200	6008001000	500700900	710
60°	600120018002400300036004200480054006000	34569310391386173220782425277131183464	300	200	600800	500700	5

Площадки

1 – балка; 2 – окантовочный элемент; 3 – настил; 4 – ребро

Черт.2

* По чертежам КМД.

мм

Lп	900; 1200; 1500; 1800; 2100; 2400; 3000; 3600; 4200; 4800; 5400; 6000
B	600; 800; 1000
B1	500; 700; 900

Ограждение лестничного марша

1 – стойка; 2 – поручень, 3 – средний ограждающий элемент; 4 – бортовой элемент

Черт.3

* По чертежам КМД.

Размеры в мм

α	Hог	Lог	hо	h	lо
45°	10001200	От 1697до 5940	140	15	От 479до 790
60°	10001200	От 1385до 6930	От 136 до 700

Ограждение площадок

Черт.4

* По чертежам КМД.

мм

Hог	1000; 1200
Lог	900; 1200; 1500; 1800; 2100; 2400; 3000; 3600; 4200; 4800; 5400; 6000
hо	140
h	5
Lо	От 600 до 1300

Пример условного обозначения марки лестничного марша (МЛ) из холодногнутого профиля (Х) со штампованными ступенями (Ш), под углом 45° и размерами H = 6 дм и B = 8 дм:

МЛХШ45-6.8 ГОСТ 23120-78

То же, площадки (ПМ) из холодногнутого профиля с рифленым настилом (Ф) и размерами L_п = 9 дм и B = 6 дм:

ПМХФ-9.6 ГОСТ 23120-78

То же, левого ограждения (ОГл) лестничного марша из холодногнутого профиля без бортового элемента, под углом 45° и размерами H_ог = 10 дм и H = 24 дм:

ОГлМЛХ45-10.24 ГОСТ 23120-78

То же, правого ограждения (ОГп) с бортовым элементом (Эб):

ОГпМЛХЭб45-10.24 ГОСТ 23120-78

То же, ограждений площадки из холодногнутого профиля с бортовым элементом и размерами H_ог = 10 дм и L_ог = 9 дм:

ОГПМХЭб-10.9 ГОСТ 23120-78

1.2. В зависимости от условий эксплуатации ступени маршевых лестниц и настилы прямоугольных площадок должны изготовлять двух типов:

• 1 – сплошные из рифленой стали ;
• 2 – решетчатые, исполнений:
• – из штампованных элементов;
• – из полос на ребро и круглой стали;
• – из полос на ребро в одном направлении;
• – из просечно-вытяжной стали.

1.3. Типы ступеней маршевых лестниц и настилов в прямоугольных площадках приведены на .

Типы ступеней маршевых лестниц и настилов площадок

Тип 1. Сплошные (Ф)

Тип 2. Решетчатые

Исполнение Ш             Исполнение Р

Исполнение С             Исполнение В

Черт.5

1.4. Компоновочные схемы маршевых лестниц, площадок и ограждений приведены в .

Бытовые и профессиональные лестницы

Алюминиевая лестница – один из самых распространенных бытовых и промышленных инструментов. Встретить это изделие можно как в квартире, так и в частном доме. Такие инструменты бывают двух типов: профессионального и бытового назначения. Для профессиональных работ к инструменту предъявляются повышенные требования, для эксплуатации в быту достаточно прочности и удобства.

Чтобы сделать выбор пользу лестницы или стремянки, нужно сначала определиться для каких целей будет использоваться инструмент. Профессиональное оборудование не пригодиться в городской квартире, поэтому владельцу небольшого жилища лучше приобрести обычную стремянку. Профессиональная лестница так же не понадобиться в загородном доме, если Вы не собираетесь делать капитальный ремонт, а хотите использовать лестницу, к примеру, для сбора урожая.

Как правильно выбрать высоту стремянки

Высота до последней ступени — одна из главных технических характеристик любой стремянки. Она может составлять от 45 см до 4,5 м и выше. Как правильно выбрать высоту стремянки? Здесь отталкиваться нужно от того, кем и для чего будет использоваться приспособление.

Если лестница нужна только для дома, нет смысла тратиться на покупку высокого изделия. Универсальный вариант — от 1,5 до 2 м. В приоритете — удобство, и суть в том, что именно такое значение рабочей высоты стремянки это гарантирует, независимо от вашего роста.

Для работы в саду или ремонта в частном доме рекомендуются модели высотой от 2 м.

Складная лестница Military

Уникальное изделие бренда Shtok. В отличие от привычных выдвижных лестниц, это оборудование складывается гармошкой. Стальная основа сделана из стали и поэтому вес лестницы «Милитари» больше, чем у алюминиевого «телескопа». Зато в сложенном состоянии изделие очень компактно и сопоставимо с размером компьютерного системника. Имеет две рабочие высоты:

• 2,44 метра. Подходит для квартир со стандартными потолками (до 3 метров).
• 3,66 метра. Удобна в помещениях с высокими потолками.

Благодаря уникальной системе замков лестница раскладывается в течение нескольких секунд. Фиксирующие механизмы моментально закрепляют секции. Рабочая длинна изделия постоянна.
