Каминопечь порядовка: преимущества и метод кладки

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

• кирпич для печи (красный, огнеупорный);
• колосниковая решетка;
• дверца для печной, варочной топки и поддувала;
• панель для варки;
• «летняя», топочная и задвижка для дымоходной трубы;
• металлический уголок и полоска;
• лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

• кельма;
• шпатели;
• миксерная насадка для раствора;
• строительный уровень;
• болгарка;
• перфоратор;
• отвес;
• посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

• Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
• Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
• Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
• Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

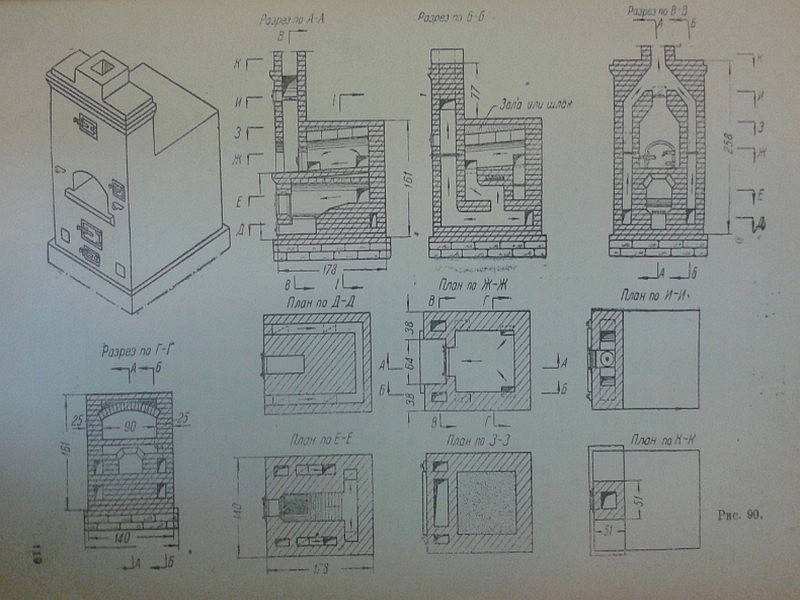

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

1. Выкапывается яма прямоугольной формы глубиной около 1 метра.
2. Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
3. Формируется опалубка из древесных досок.
4. К работе подключают прут из металла для армирования бетонного слоя.
5. Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
6. Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

1. Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
2. Создается основа камеры поддувала и нижнего колпака.
3. Закладывается кирпичный слой по стандартному принципу.
4. Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
5. Порядовка подразумевает создание топливной камеры.
6. Происходит процесс установки дверцы для камеры сгорания.
7. Следующий ряд подразумевает стандартный принцип укладки.
8. Выкладка огнеупорным и красным кирпичом согласно схеме.
9. На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
10. Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

Также вы можете выполнить порядовку колпаковой печи. Такая конструкция будет не только обогревать помещение, но и эффективно удерживать в нем тепло. Колпаковый камин – печь станет удачным решением для установки в загородном доме.

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Выбираем подходящий вариант

Как видите, круг поиска наиболее подходящего варианта значительно сузился. Теперь придется ответить на вопросы о площади отапливаемого помещения. Если взять определенный проект и воспользоваться теми материалами, которые рекомендованы, то мощность и энергетические качества такого устройства вполне определены. Нам остается только лишь правильно воспользоваться предоставленными данными.

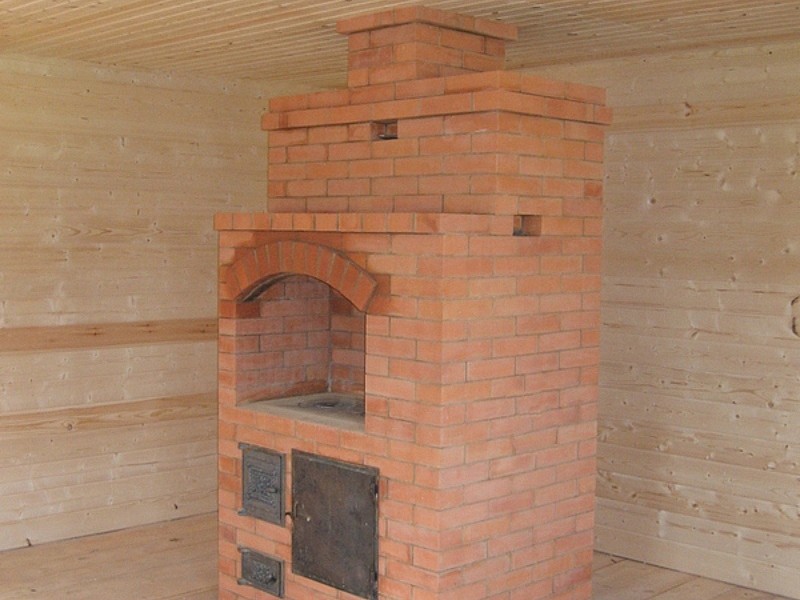

Готовый вариант печи

Здесь необходимо отметить такой нюанс, как погрешность показателей. Дело в том, что точно подбирать характеристики камина или печи не рекомендуется. В зависимости от типа установки, внешних факторов, частоты использования и многих других факторов данное устройство может показывать несколько различные результаты.

Предоставленные готовые схемы строительства каминов в некоторых вопросах предоставляют читателю определенную свободу действий, связанную с особенностями помещения, отделки, использования. Но форму каркаса конструктивно менять нельзя. Изменения могут негативно сказаться на функционировании камина или привести к его полной непригодности.

Поэтому следующим этапом станет определения способа установки, от которого зависят рассматриваемые проекты печей. Угловые или пристенные устройства могут иметь один и тот же принцип действия, даже топки у них бывают одинаковыми. Но нельзя транспонировать один вид в другой без предварительного согласования с мастером, лучше всего воспользоваться готовым проектом.

Полезно знать: Уличный камин с мангалом, как построить подобный комплекс своими руками

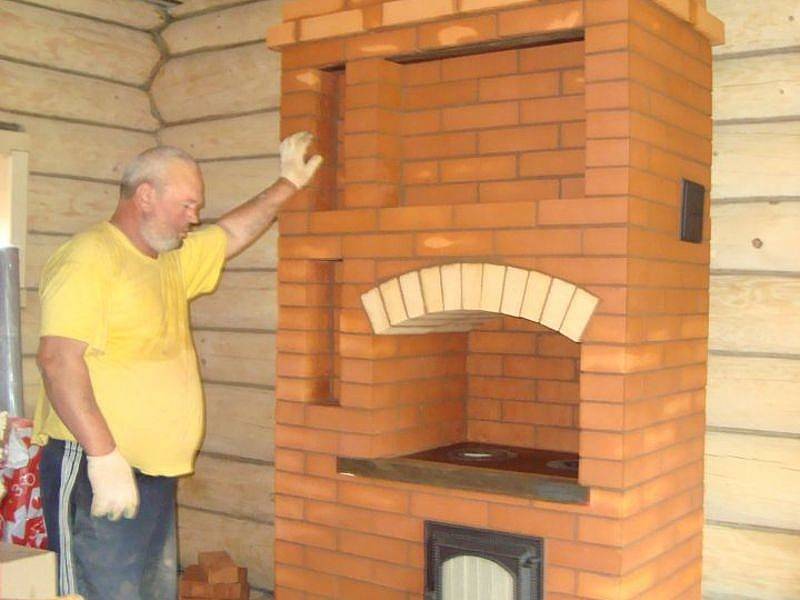

Процесс кладки каминопечи

Данная каминопечь сложена на существующий фундамент с присоединением к существующему дымоходу. Для кладки керамического кирпича использовался глино-песчаный раствор собственного приготовления в пропорции 1/3. Для кладки шамотного кирпича использовалась смесь МШ 28 с небольшим добавлением жидкого стекла, а также термостойкий клей. Работы по кладке каминопечи в общей сложности заняли 10 дней. Первый ряд печи декорирован плинтусом, выточенным из кирпича вручную. В такой работе не обойтись без помощников.

Угловой плинтус из кирпича

Процесс кладки кирпичной печи. Смачиваем предыдущий ряд водой.

Наносим глино-песчаный раствор

Разглаживаем смесь под кладку

Укладываем кирпич на раствор

Осаживаем кирпич

Затем выравнивание кирпича по уровню в горизонтальной плоскости

Выравниваем ряд по боковой плоскости

Пятый ряд

Установка топочной дверцы в заводские крепления. Дверца Везувий 224

Для монтажа дверцы используются саморезы по бетону

Монтаж дверцы на короб из нержавеющей стали был бы предпочтительнее.

Дверца хлебной камеры Везувий 270

Варианты установки задвижки

Окончательный вариант установки задвижки

При первой протопке была выявлена недостаточная тяга в печи. Был обследован существующий дымоход и обнаружено заужение горизонтальной части “лежака”, после устранения которого печь заработала как надо.

Первая протопка

Облицовка печи искусственным камнем своими рукамиСмотреть

Устройство отопительной печи с хлебной камерой

По своей конструкции хлебная камера напоминает камеру для закладки камней в банной печи, только меньшего размера. В каменке раскаляются камни, а здесь пекутся пирожки.Снаружи хлебную камеру закрываем специальной дверкой из чугуна. Из топливника отопительной печи огонь и горячий газ проходят через хлебную камеру, разогревая ее поверхность изнутри до температуры 300 — 400 градусов, и отправляются дальше обогревать все стенки печи. Когда дрова в топке сгорают, хлебная камера готова к использованию. Она может долго удерживать высокую температуру внутри, что хорошо для приготовления всяких вкусностей.

Схема кладки с примерами

Печь-камин, собранная из камня может иметь конкретные отличия и особенности. Конструкция может быть угловой, пристенной, островной. Топка и очаг при этом могут быть открытого или закрытого типа на ваше усмотрение. Следует отметить, что открытая топка менее безопасна с пожарной точки зрения.

Также отопительная конструкция может иметь определённые габариты и форму портала, топки, исходя из чего, порядовка будет сильно отличаться от остальных. Количество и тип материалов, фурнитуры и облицовки также определяется и подсчитывается строго индивидуально.

Самыми простыми в проектировке и сборке в доме или на даче являются кирпичные отопительные печи, не имеющие других функций и особенностей. Более сложными в возведении своими руками являются отопительные агрегаты, дополненные хлебной камерой, лежанкой, духовым шкафом или плитой.

Далее мы представим вам самую простую, традиционную порядовку проектировку кирпичной печи-камина с минимумом функций и небольшими габаритами. Такой вариант подходит для размещения и постройки в небольших комнатах:

1. На первом этапе сборки печи, необходимо кирпичами выложить основу камина. Для этого выкладываем первые два ряда. Далее, на третьем ряду выкладываем поддувало, дымовой канал и прочистную дверцу;
2. На четвёртом и пятом ряду необходимо сформировать прочистной канал;
3. Теперь приступаем к выкладке топочного отсека. Это делается с шестого по девятый ряд. Для сборки топки воспользуемся печным шамотным кирпичом, который хорошо переносит характерный для данного участка сильный нагрев. Устанавливаем колосник на последнем ряду;
4. Топочный отсек полностью формируется с десятого по двенадцатый ряд, а на тринадцатом и четырнадцатом формируется дверца и свод. Для пятнадцатого ряда характерно выполнение выравнивания свода камина. С семнадцатого по восемнадцатый ряд топочный отсек полностью перекрывается;
5. Заслонка для канала находящегося слева формируется на девятнадцатом слое. Стенки и дымоход формируются и образуются по двадцать седьмой ряд включительно. Для того чтобы такое массивное и тяжёлое устройство было достаточно прочным и устойчивым на двадцать седьмом ряду необходимо смонтировать специальную плиту. Она станет надёжной поддержкой для вашей кирпичной печи-камина;
6. Для того чтобы завершить кладку дровяного твёрдотопливного отопительного агрегата, необходимо сформировать перекрывающую часть, которая образуется с двадцать восьмого по тридцатый ряд включительно.

Такая наглядная порядовка не является универсальным руководством к действию и может не подойти для вашего конкретного дома или помещения. Готовый камин, собранный по данной схеме, имеет простой функционал и только отопительную функцию. В том случае если вы захотите собрать своими руками уличное барбекю с мангалом или домашнюю печь-камин с плитой и духовкой, порядовка для них сильно измениться и усложниться. Именно по этому, доверять все проектировочные и кладочные работы необходимо только профессиональному печнику.

В качестве завершения, печь-камин оборудуется всеми необходимыми вспомогательными элементами, такими как: зольная камера, колосник, решётки, дверца (для закрытых топок). Дополнить печь-камин можно не только варочной поверхностью, мангалом, грилем, барбекю, духовкой, но и каминной полкой, столешницами, рабочей областью или умывальником.

Среди бюджетных вариантов облицовки камина можно рассмотреть: искусственный камень, керамогранит, декоративную штукатурку, краску. К более дорогим вариантам отделки печи-камина из кирпича относится: природный камень (мрамор, гранит, песчаник), изразцы.

В данном видео пошагово рассказывается о том, как выполняется кладка кирпичной печи-камина с мощностью в 7 кВт:

https://youtube.com/watch?v=sXcWmV67bUI

Возможно, Вам будет также интересно:

26 февраля 2019 3678 0

24 февраля 2019 1563 0

22 февраля 2019 1001 0

20 февраля 2019 5566 0

16 февраля 2019 1499 0

15 февраля 2019 2412 0

14 февраля 2019 1118 0

голоса

Рейтинг статьи

Печь-голландка

Печь голландка

Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.

Место для размещения печи рекомендуется выбирать еще на этапе планирования дома. Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.

Голландка — украшение дома

Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.

Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.

К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.

Видео — Печь со стеклянной дверцей

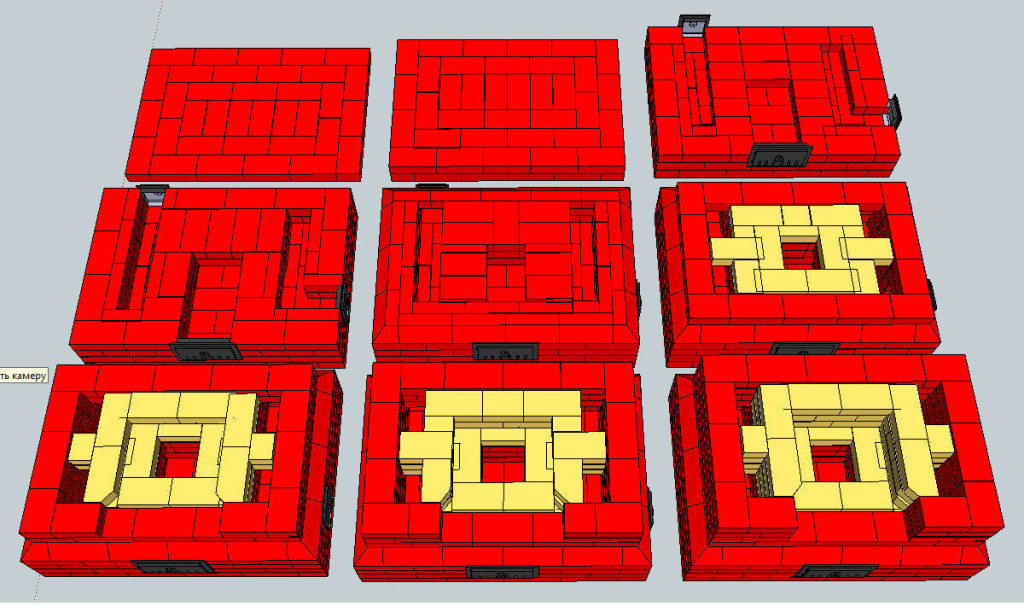

1-9 ряды

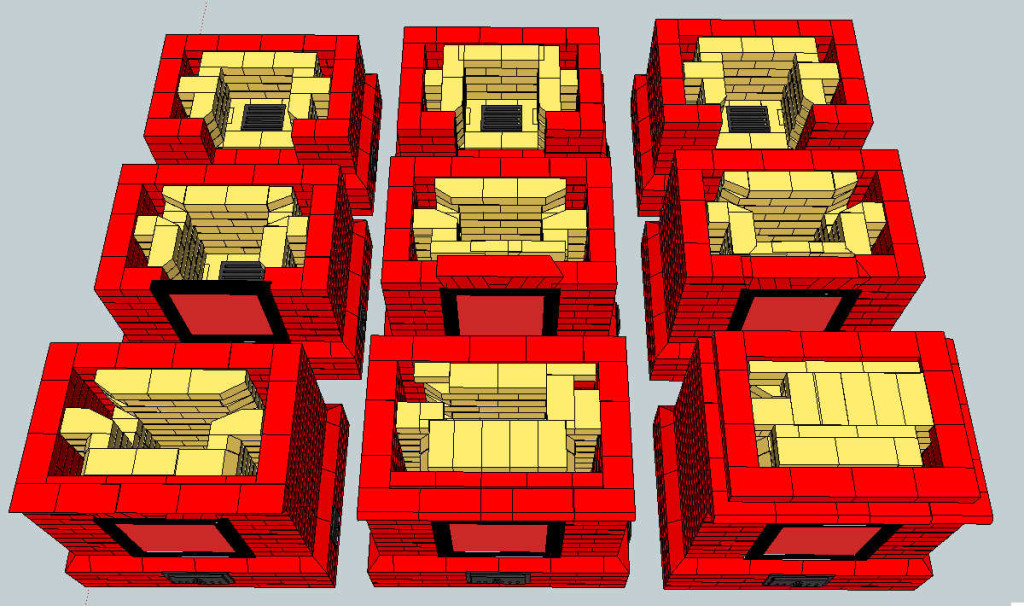

10-18 ряды

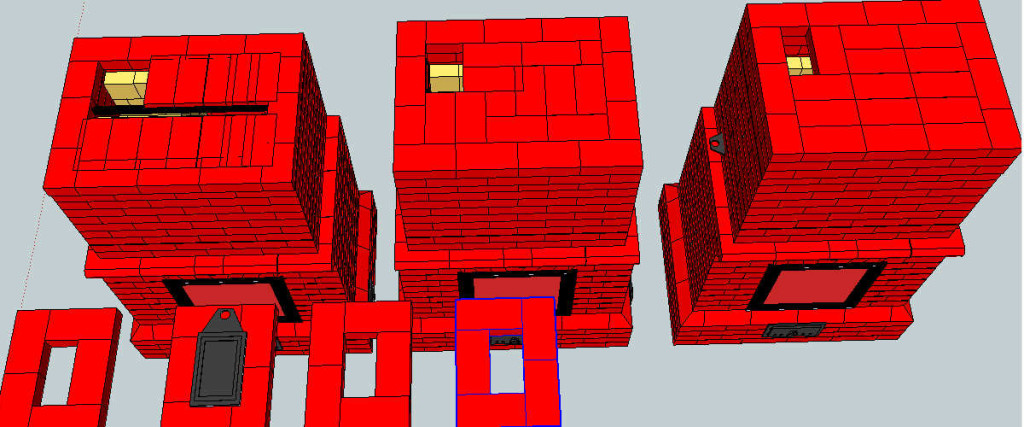

18-26 ряды

Дымоход

Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.

Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.

Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.

Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.

Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.

Установите дверцу поддувала. Для крепления используйте стальную проволоку.

Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.

Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.

Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.

На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.

Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.

Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.

Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.

Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.

Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.

Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.

Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.

Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.

Кладка печи окончена.

Подробная схема устройства печи

В завершение вам останется сделать следующее:

• вывести дымоотводящую трубу на требуемую высоту;
• заделать стыки между полом и печным агрегатом при помощи плинтуса;
• заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.

Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.

Отопительно-варочная с камином

Удачной работы!

Читайте на нашем сайте статью — печь голландка своими руками.

Особенности

Характерной чертой русской печи с камином является наличие пяти дымооборотов, которые расположены вертикально и прикрыты соответствующим количеством специальных колпаков. Они необходимы, чтобы «ловить» те нагретые газы, которые двигаются по дымооборотам, и отталкивать их к кирпичам. Это обеспечивает более длительное удерживание тепла в каменных деталях каминопечи, что способствует поддержанию высокой температуры во всем доме.

В топливник же за один раз можно закладывать то количество дров, которого достаточно для прогревания каменной печи. Каждая задвижка, установленная в этом отопительном приборе, выполняет свою функцию.

Верхняя предназначается для того, чтобы закрывать трубу, когда дрова прогорели.

Нижняя – это своеобразный «переключатель режимов» русской каминопечи.

Когда устройство начинает прогреваться, нижняя задвижка должна быть закрыта. Открывают ее только в том случае, когда жар, находящийся в топливнике, поднимется вверх. Это необходимо для того, чтобы дым не попал в жилое помещение.

Такая модель отопительного прибора отлично зарекомендовала себя, отапливая дом вместе с мансардной печью. Именно этот тандем обеспечивает наилучшие результаты, ведь одновременно протапливается как этаж дома, так и мансарда, что позволяет более качественно и быстро прогреть помещение. Каминопечь является хорошим решением, если площадь этажа вашего жилища составляет до 80 кв. м, а мансарды – не превышает 35 кв. м. Делая выбор в пользу угловой каминопечи, вы значительно экономите место в помещении.

Порядовка каминопечи

Перед установкой печи нужно помнить о ее весе. Модели многофункциональных очагов имеют вес около двух тонн. Поэтому, прежде всего, стоит задуматься о надежном и прочном фундаменте. Его лучше закладывать одновременно с фундаментом дома. Глубина котлована должна составлять 1-1,5 м., необходимо учесть армирование и двойной слой изоляции. Кирпич можно выбрать силикатный или керамический.

Итак, основные параметры печи:

• удобная и компактная конструкция (1,02х77х2,01);
• наличие вытяжки;
• варочная поверхность;
• высокий КПД для обогрева больших помещений.

Необходимые материалы:

• кирпич обычный и огнеупорный;
• дверки – топочная, поддувальная и варочной камеры;
• духовой шкаф;
• чугунная плита двухкомфорочная;
• задвижки – дымовая и паровытяжная;
• колосниковая решетка;
• стальные уголки и полосы;
• кровельная листовая сталь.

Порядовка одной из самых распространённых видов каминопечей выглядит так:

1 – 2 ряды сплошная кладка. Выполняются перевязки швов, со второго ряда начинается установка поддувальной дверцы.

3-й – закрепление дверцы. Выкладка проема для прочистного окна.

4-й – основание под духовой шкаф. Его выкладывают огнеупорным кирпичом со стороны топки и укрепляют листами железа с оставшихся сторон.

5-й — колосниковая решетка, выкладка топки огнеупорным, шамотным кирпичом. Начало установки топочной дверки, перекрытие поддувальной дверки и окна.

6-й — закрепление топочной дверки и духовки.

7-8 ряды — стенки духового шкафа выкладывают шамотным кирпичом, он ставится на ребро.

9-й — духовку на один сантиметр покрывают глиняным раствором. Топочную дверку покрывают стальной полосой. Начало установки плиты с упором на стальные полосы.

10-й — старт кладки дымооборота, для удобной чистки необходимо оставить окошечко, от плиты кладка продолжается на ребро кирпича.

11-й — перекрытие первого окна чистки, начало 2-х опускных каналов для чистки, установка полос из стали для висячих стенок.

12-й — перекрытие каналов, фиксация дверки варочной камеры.

13-й  — устройство колпака для сборки пара. Кирпич выкладывается на ребро.

14-й — выкладка отверстия для вытяжки и перекрытие варочной камеры.

15-16 ряды — выкладка печурок.

17-й — малую печурку перекрывают сталью.

18-й — каналы не доводят до перекрытия на 20 и 13 см., устройство в задней стенке прочистного отверстия.

19-й — кирпич выкладывают с выступом на 3 см.

20-й — перекрытие дымохода и повторение выступа.

21-й — перекрытие большой печурки. Установка дымовой и паровой задвижек.

Печь-плита из кирпича: кладка по рядам

Перед тем как приступить к кладке, необходимо составить правильный план выполнения работ и если вы будите придерживаться его, то вы получите желаемый результат.

Ряды кладки таковы:

1. Выкладываем первый ряд без раствора, при этом оставляем промежутки между кирпичами в 5 мм. После выкладки первого ряда необходимо проверить ровность стенок уровнем или правилом и замерить диагональ выложенного прямоугольника. Если диагональ будет одинаковой, то соответственно углы прямые.
2. Далее кладем 2й ряд на раствор из глины и песка с перевязкой швов. Кладка топки каминопечи начинается с 3го ряда. Начиная с 9го ряда топочное окно перекрывают напуском кирпича. Перекрытие можно сделать в форме арки, то есть выкладку кирпича проводить полукругом.
3. Перекрываем клинчатым перекрытием 13й ряд. Но пока не выложиться 14й ряд, который прижмет перекрытие, то оно не будет держаться. И именно по этой причине перед кладкой 13го ряда необходимо сделать деревянный щит и закрепить его в топке с помощью подпорок из дерева на уровне верхнего края 12го ряда и только тогда делать кладку перекрытия, то есть 13й ряд.
4. По окончанию порядовки щит можно не доставать, так как он перегорит после первой топки печи камина, но перекрытие будет держаться за счет давления верхних рядов кладки. И вместе с перекрытием на 13м ряду также начинают выдвигать полку камина вперед. Эту полку выдвигают на 5 см, а на последующем ярусе ее еще выдвигают на 7см. кирпичи которые положены на перекрытие значительно увеличивают его прочность благодаря перевязке швов.

Если описание покажется вам трудным, на помощь всегда может прийти схема на фото, где подробно обозначены все ряды кладки.
