Как правильно выбрать насосную станцию?
Насосная станция для водоснабжения дома
При выборе насосной станции для водоснабжения дома важными характеристиками являются производительность и напор. Первый влияет на возможность одновременного включения нескольких точек водоразбора. Второй на возможности обслуживания многоэтажных зданий.
Если насос эксплуатируется круглый год, то он должен быть установлен в месте где температура не опускается ниже нуля. Обычно насос устанавливают в подвале или непосредственно в кессоне или колодце.
Рис.2. Насосная станция при работе сильно шумит, поэтому ее целесообразно устанавливать в кессоне, вне здания. Однако кессон должен быть утеплен и заглублен, чтобы насосная станция не замерзла зимой. Установка насосной станции в кессон также целесообразно при глубоком залегании воды, так насос будет ближе к водоносному слою, что положительно скажется на его производительности.
Следует отметить, что насосная станция при работе довольно сильно шумит. Поэтому при установке ее в доме следует либо делать звукоизоляцию, либо подбирать модель с пониженным уровнем шума.
Насосная станция для полива участка
Основной особенностью насосной станции для полива участка является больший расход воды, по сравнению с домом. Применяя автоматические орошающие системы, участок поливается весь сразу, т.е. одновременно работает несколько точек водоразбора. Следует учесть, что приборы дождевого полива требовательны к давлению и расходу воды.
Рис.3. Если насосная станция используется для забора воды из водоема, то она обязательно должна быть оснащена механическим фильтром грубой очистки, который предохранит насос от загрязнений, содержащихся в водоеме. Конец заборного шланга должен быть оснащен обратным клапаном.
Остальные характеристики насосной станции для полива участка менее критичны.
Как правильно подключить поверхностный насос ↑
Помимо стандартного набора шлангов и фурнитуры, для подключения оборудования понадобятся:
- обратный клапан с фильтром (сеточка) – он необходим для предотвращения возврата воды обратно в источник;
- гидроаккумулятор с манометром для поддержания рабочего давления в системе (2,6-3 бар);
- реле давления для установления режима включения/отключения прибора.
Первый этап установки насоса – выбор подходящей площадки на соответствующем удалении от колодца. В идеале – подвальное или другое помещение, которое можно оборудовать под насосную станцию.
Устройство надежно закрепляют в выбранном месте на подготовленном бетонном фундаменте. Для гашения вибрации в бетон вживляют металлические шпильки, на которые насаживают устройство.
Далее действуют в следующем порядке:
- к одному концу шланга присоединяют обратный клапан, ко второму – сам насос. Таким образом монтируют входящую магистраль, для герметизации соединений используют сантехнический лен;
- далее магистраль и насос заполняют водой – так называемая проливка системы;
- монтируют гидроаккумуляторный бак (оптимальная емкость 60-80 л);
- подсоединяют оборудование к распределителю общедомового водопровода;
- проводят пилотное включение;
- нагнетают рабочее давление в расширительном баке;
- осуществляют контрольную проверку напора воды, проводят окончательную регулировку давления и режима работы оборудования.
Пример монтажа поверхностного насоса на специальной арматурной площадке

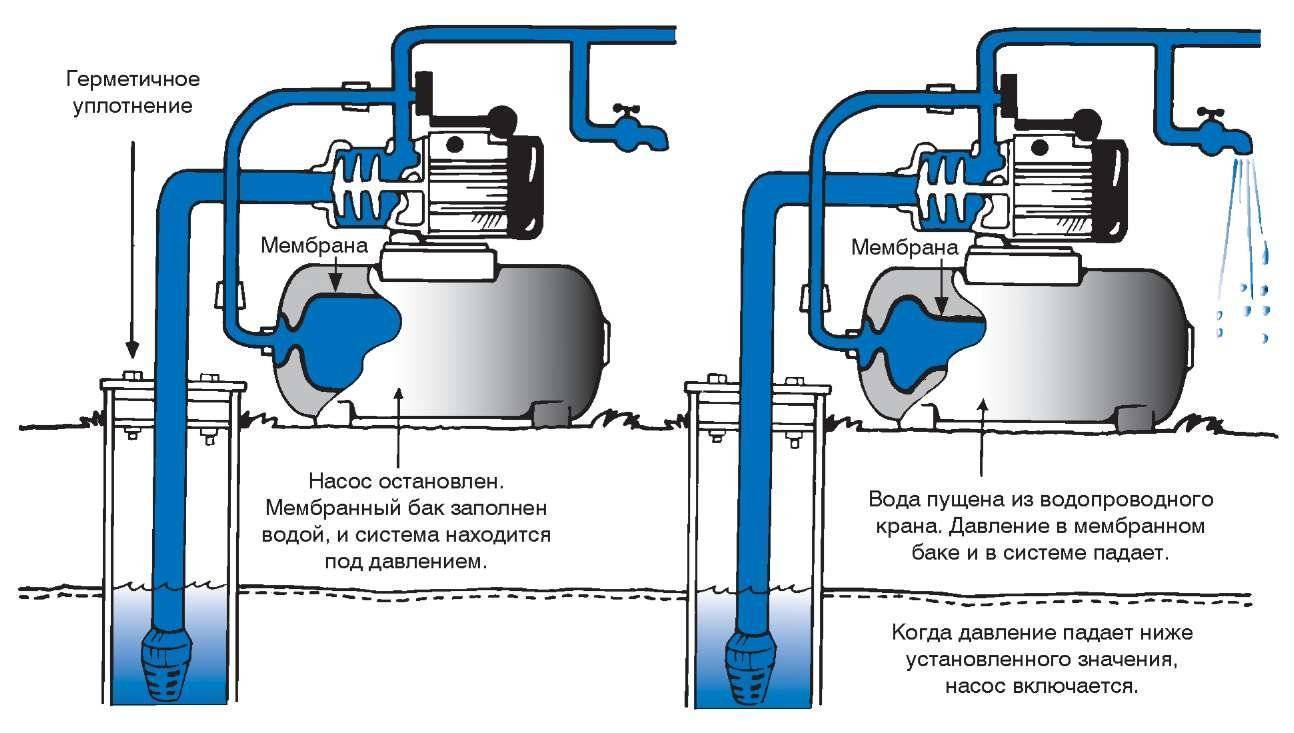

Устройство автоматически подает сигнал на включение станции при падении давления до 1,5-2,5 бар. Так предупреждается работа оборудования «по сухому», т.е. в случае падения уровня воды в источнике.
Собственных знаний и умений в большинстве случаев недостаточно для грамотного выполнения всего комплекса работ. Лучший способ установить и подключить систему по обеспечению дома и участка водой – обратиться к квалифицированным специалистам. Профессионалы определят оптимальный вариант системы водоснабжения, схему подключения оборудования и по завершении работ предоставят рекомендации по практической эксплуатации.
Конструктивные особенности скважин
Условно скважины на воду делятся на три типа. Первый, и самый популярный вариант для автономных систем водоснабжения – это абиссинские (трубчатые) колодцы.
Их глубина обычно не превышает 10 метров. Ко второму типу относятся скважины на песке, питающиеся из первого или второго водоносного слоя – их глубина варьируется от 10 до 35м.
Далее идут артезианские скважины, глубина которых может быть сколь угодно большой – 100 метров далеко не предел.
Скважины, питающиеся из второго и далее водоносного горизонта, лицензируются. Вручную такой водозабор не пробуришь. Занимаются этим специалисты, которые, по окончании работ выдают владельцу паспорт на скважину. В этом документе прописаны все технически данные сооружения, которые необходимо учитывать при покупке насоса.
Скважинные насосы Спрут
- В этом случае, достаточно взять паспорт, и внимательно его прочесть. И, кстати, если вы приобрели дом с приусадебным участком, на котором есть такая скважина, необходимо потребовать у прежнего владельца документы на неё.
- Скважина, которая питается из первого водоносного слоя, не лицензируется, и если её бурение производилось в частном порядке, точных данных владелец может и не знать. Тогда перед покупкой насоса нужно замерить глубину скважины самостоятельно. В этом поможет длинный шнур с привязанным к его концу тяжёлым грузиком.
- Опускаете его в ствол, пока груз не упрётся в водоприёмную часть, и делаете отметку на уровне оголовка — это будет глубина скважины. Затем шнур вытаскиваете, и замеряете ту его часть, которая намокла. Так вы узнаете высоту столба воды.
Сухая часть шпагата будет соответствовать расстоянию от уровня земли до зеркала воды. Диаметр просто замерьте рулеткой, если нужно перевести его в дюймы, разделите полученную цифру в миллиметрах на 2,54.
Насосы для подъёма воды с небольшой глубины
Если насос для скважины 50 метров должен быть только погружным, то для неглубоких скважин могут использоваться и поверхностные модели. Абиссинский колодец имеет максимальный диаметр 7 мм – или 2,75 дюйма.
В такой ствол никакой погружной насос не помещается – их диаметры от трёх дюймов только начинаются. Поэтому, подача воды из абиссинских скважин производится только поверхностными насосами.
Насосная станция для мини-скважины
Они могут иметь самые разные мощностные характеристики, но объединяет их одно: высота всасывания поверхностных насосов не превышает 9метров. Исключение составляют только те модели, которые оснащены выносным эжектором.
https://youtube.com/watch?v=MWusNeBaBlw
Это, так называемая, система Вентури. Она представляет собой сдвоенный трубопровод (всасывающий и обратный), с эжектором на конце, который опускается в ствол скважины. Функционирует он рециркуляционным способом, что обеспечивает большую силу всасывания.

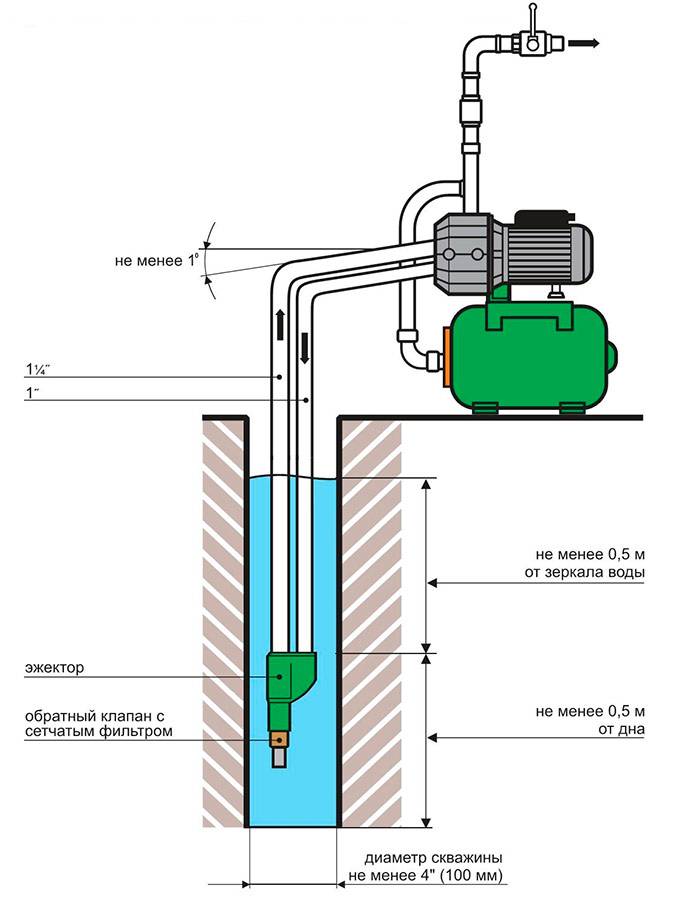

Эжекторный насос для скважины 20 метров
Насос такой конструкции выручит в том случае, когда водоносный слой залегает дальше девяти метров, а вы хотите, к примеру, пробурить абиссинский колодец в подвале дома, где полноценную скважину обустраивать нельзя.
Эжекторный насос является единственным вариантом, который можно установить в любой водозабор, исключая, конечно, артезианскую скважину. Тем более что существуют и такие модели, которые способны достать воду с глубины 45 метров.
Основные разновидности насосов для полива
Современные насосы очень разнообразны по своему функционалу, поэтому при выборе такого устройства следует точно знать, для каких целей он будет использоваться.
Виды насосов для полива:
- Бочковой. Данный тип насосов удобно использовать при отсутствии постоянного источника воды. Достаточно набрать в любую ёмкость требуемое количество воды, сверху закрепить насос и можно начинать полив. В комплекте к устройству идут поливочный шланг с удобной рукояткой, регулятор потока и фильтр. Насосы такого типа обладают малым весом (не более 4 кг), это позволяет переносить их без приложения усилий. Также, во время полива, в ёмкости можно размешивать различные добавки, таким образом, проводя дополнительное опрыскивание.
- Поверхностный. Такой тип устройств не требует монтажа, насос достаточно установить на поверхности, а в колодец или скважину вывести водозаборный шланг. Также к прибору подключают трубу основной магистрали, через которую будет происходить полив. Основным недостатком этого устройства является невозможность его установки на открытом воздухе, это приведёт к его скорой поломке.
- Погружной. Чаще всего используются для скважин. Основной принцип работы устройства – поднятие воды с глубины. Чем глубже скважина, тем мощнее должен быть насос. Основной недостаток заключается в необходимости демонтажа устройства на время зимнего и осеннего периода. Также, для монтажа, потребуется вызывать специалистов.
- Дренажный. Для полива используется очень редко, так как функционал данной разновидности насосов предназначен для откачки фекальных масс. Но, многие хозяева дачных участков подбирают устройство малой мощности, что позволяет использовать его в качестве прибора для полива.
Преимущества и недостатки
Если на участке расположен неглубокий колодец, поверхностное устройство для забора воды является наилучшим вариантом. Его преимущества:
- небольшие габариты, соответственно, и малый вес;
- приемлемая цена;
- несложный монтаж;
- простота эксплуатации;
- постоянный доступ к прибору, возможность выполнять ремонт и обслуживание при необходимости;
- поверхностные насосы могут работать даже на минимальной глубине, когда водяной слой равен 80 см;
- довольно мощный напор, что обусловлено малой глубиной всасывания;
- высокий КПД (не у всех моделей поверхностных устройств).
Недостатков у рассматриваемых насосов тоже немало. В первую очередь отмечают узкую область применения. Характеристики прибора средние, что не позволяет установить его в колодец со значительной толщиной водного слоя. Чтобы защитить поверхностный прибор от внешних факторов (снег, дождь), необходимо располагать его под навесом. Если есть возможность, технику устанавливают в помещении хозяйственного назначения.
Для сравнения, в погружных устройствах предусмотрена водяная система охлаждения. Прибор постоянно находится в воде, что обеспечивает постепенную отдачу тепла механизмом. В результате перегреваются погружные насосы реже. Поверхностные устройства не будут долго работать с загрязненной водой. Кроме того, чтобы прибор нормально функционировал, всасывающая магистраль должна быть вся заполнена водой. К минусам относят и шумовой эффект. Поверхностные насосы работают очень громко, поэтому лучше их располагать в закрытом помещении.
Как выбрать насос поверхностный –основные факторы при покупке
В первую очередь при покупке нужно определиться с задачами, которые будет решать поверхностный насос
Если агрегат будет перекачивать воду для питья, бытовых нужд жителей и полива огорода, значит, нужно обращать внимание на следующие факторы:
- Производительность насоса – чтобы обеспечить семью из 3–4 человек водой для питья и полива, устройство должно перекачивать не менее 3 м3/ч;
- Протяженность трубы по горизонтали и глубина забора – два эти параметра связаны между собой. Чтобы выбрать насос для колодца, необходимо ориентироваться на соотношение 1:4, то есть, при наличии источника глубиной 2 метра, протяженность горизонтальных труб не должна превышать 8 м;
- Напор воды – очень важный фактор. Узнав глубину колодца, к этому показателю следует прибавить 30 м. Подобрать насос нужно так, чтобы указанный в его паспорте напор не был меньше полученных расчетов;
- Количество точек потребления воды – необходимо учесть, что чем больше этих точек, тем мощнее должен быть насос. В противном случае при открывании сразу нескольких кранов давление в системе резко упадет.
Изучив эти характеристики оборудования и условия, в которых оно будет работать, выбрать поверхностный насос будет достаточно просто даже новичку. Главное – не пытаться сэкономить, так как самые дешевые модели не способны прослужить более 2–3 лет.

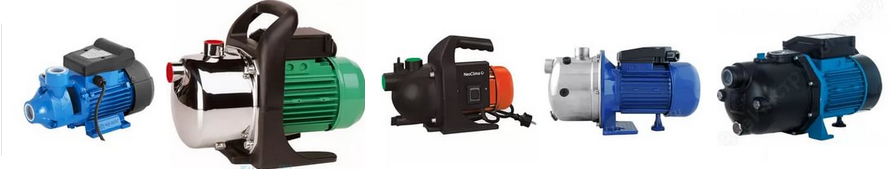

Какие виды поверхностных насосов используются?
При выборе насоса необходимо определиться, какой тип наиболее подходящий для выполнения поставленных задач. Владельцу обязательно стоит учитывать глубину скважины, специфику системы водоснабжения дома или участка. Все параметры трубопровода обязательно фиксируют в техническом паспорте.
Также во внимание берутся производительность и мощность устройства, которую рассчитывает ещё с учётом высоты поднятия воды и протяженности труб. При расчетах производительности и мощности учитывают количество коммуникаций
Например, в вашем доме могут быть установлены душевая кабина, бойлер, мойка и другие коммуникации. Потребуется учитывать среднее потребление воды в зависимости от количества постоянных жильцов.
В категории насосов по принципу работы выделяют два типа устройств:
- самовсасывающие насосы;
- слабовсасывающие.
Для первой категории характерны погружные и полупогружные модели, которые работают за счёт автоматической системы контроля рабочего режима. Среди минусов считают обязательную перезагрузку при попадании внутрь системы воздуха.

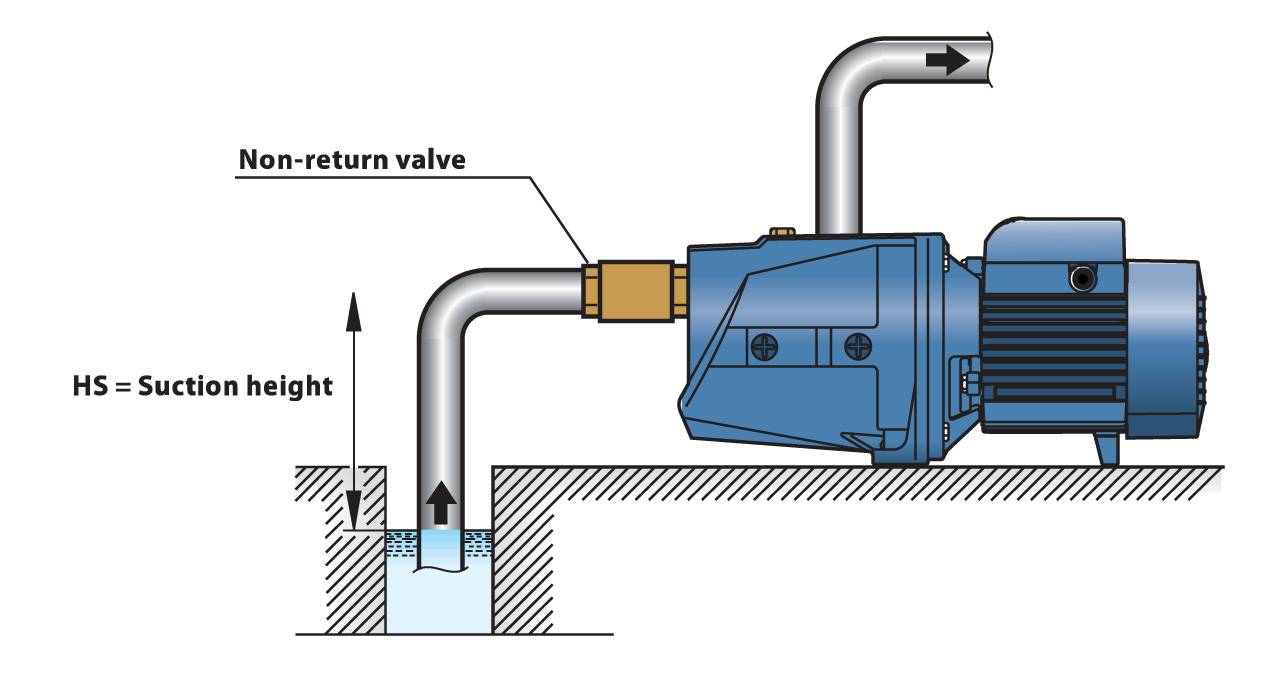

При необходимости откачки воды на глубине до 9 м используют самовсасывающие насосные агрегаты. Для работы в таких условиях понадобятся стандартные модели. Однако в продаже вы можете найти и устройство для перекачки воды для более глубоких скважин. В них предусмотрено наличие эжектора.
Поверхностные насосы отличаются тем, что рабочие детали оборудования не соприкасаются с водной средой. При запуске двигателя начинают работать колеса с лопастями. Они отвечают за перекачивание жидкости.
Для всасывания жидкости используют такие типы для созданных систем:
- центробежные;
- вихревые;
- эжекторные.
Основные правила эксплуатации
После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.
Частота очищения зависит от содержания примесей в перекачиваемой воде.
Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть в следующей статье.
Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.
При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.
Монтаж и наладка оборудования ↑
Несмотря на простоту монтажа поверхностных приборов, есть моменты, на которых хочется заострить внимание. Тепленькое местечко
Тепленькое местечко
Размещение вне скважины или колодца – гарантия шумной работы. Именно поэтому насосы этого типа устанавливают в кессоне (углублении рядом со скважиной или колодцем — иногда его называют приямком), или в отдельном помещении. В жилой зоне не стоит — очень шумно.
Такое размещение диктует обязательное и серьезное утепление как емкости, в которой установлен механизм, так и отводящей и заборной магистралей. Для этого их прокладывают на глубине 1.5 метра с обязательным утеплением скорлупой, а в исключительных случаях еще и дополняют электрической автоматической системой обогрева.
Насосная установка в кирпичном кессоне
Установка прибора
Главное условие — фундамент. Заливаем отдельную плиту, на которой монтируют необходимые крепежные элементы — она снизит нагрузку на всю конструкцию.
Автоматика, как правило, встроенная. Каких-то затруднений с ней не возникает — обычные электромонтажные работы. Подводка, автомат, заземление.

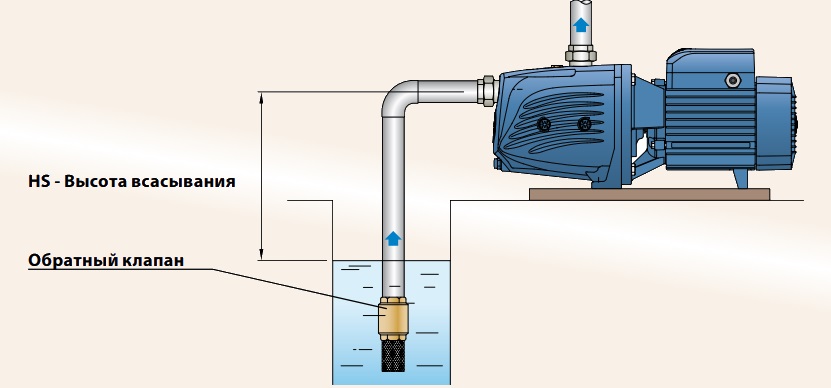

На конце заборного шланга обязателен фильтр и обратный клапан. Фильтр не допустит попадания крупных частиц в рабочую камеру, а клапан не даст воде уйти из системы.
Лучший вариант арматуры — трубы ПВХ.
Главное правило любого монтажа — внимательное прочтение инструкции. Во всех паспортах насосов подробно описаны требования к установке и подключению предоставляемого изделия.

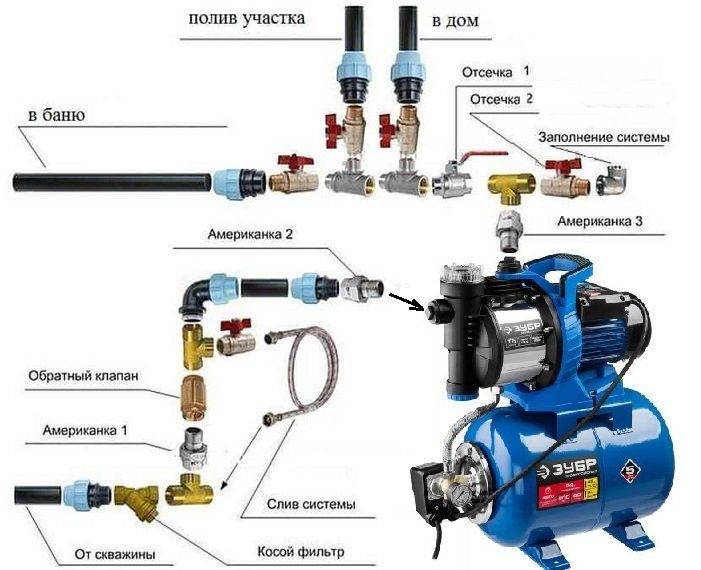

Схема подключения поверхностного насоса
Пуск и наладка
Пуск и наладка сводятся к проверке системы и заполнению ее водой. Затем в тестовом режиме проверяется работа всех элементов и автоматики. И, при необходимости, ее регулировка. На этом все хитрости заканчиваются.
Ремонт и обслуживание
С поверхностными насосами все просто. Главное, не допускать их «сухой» работы. Но за этим, как правило, следит автоматика. Так что основное ТО сводится к наблюдению за герметизацией магистралей и внешнему осмотру. Ну и не забываем, что после долгих простоев или пуска после разборки (пусть даже и частичной) следует заполнять систему водой.
Выбор насоса и места для установки
Выбирая подходящее напорное оборудование, нужно ориентироваться на такие характеристики:
Производительность. Для полива сада вполне хватит насоса с эффективностью около куба в час, а вот для системы водобеспечения дома потребуется сделать расчеты, учитывая число проживающих в нем и количества точек водозабора
Семье из четырех человек нужно приобретать насос с показателем не менее трех кубов в час.

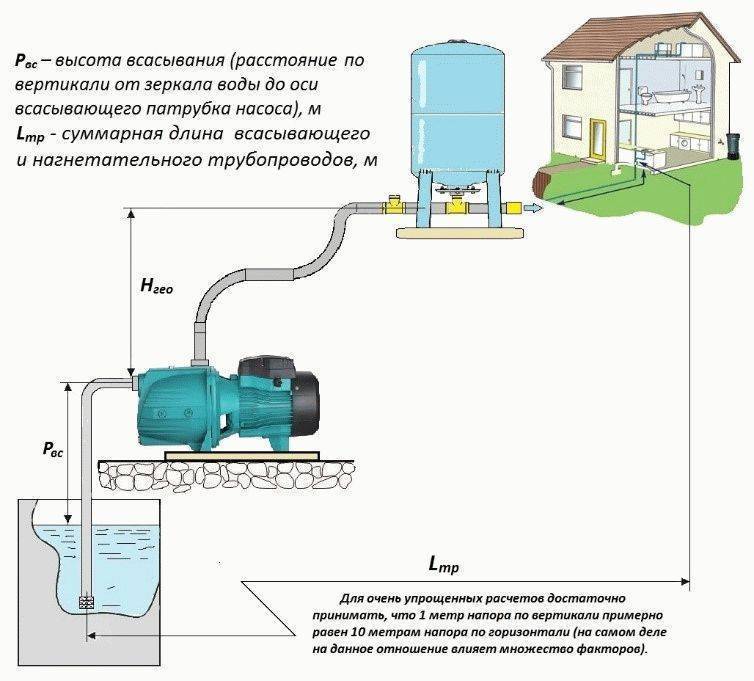

Глубина подачи воды
Принимается во внимание протяженность труб, их расположение по вертикали либо по горизонтали, размер источника водоснабжения.
Напор водного потока на самой последней точке водозабора, расположенной максимально далеко от помпы. Значение должно быть достаточно большим
Показатель давления, как правило, указан в сопроводительной документации к оборудованию и измеряется в атмосферах, барах
Найти значение можно, суммировав все дистанционные отрезки, которое будет проходить жидкость. Каждые 10 м происходит снижение на одну атмосферу.
Напряжение в электрической сети
Этот показатель также имеет немаловажное значение, поскольку он оказывает влияние на работоспособность насосной станции. При падении напряжения у помпы просто не хватит мощности, чтобы обеспечить необходимым объемом воды весь дом.. Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления
Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы
Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления. Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы.
Установка поверхностных насосов всегда осуществляется на суше, поскольку не допускается попадания влаги в корпус прибора. В идеале электронасос нужно располагать по возможности максимально близко к источнику водоснабжения. Запрещается монтаж в помещении с высокой концентрацией влаги, низкой температурой, плохой вентиляцией и открытом для атмосферных проявлений.
Чтобы смонтировать агрегат, рядом со скважиной возводят небольшие строения либо обустраивают в грунте кессоны – утепленные сооружения из бетона, пластика, либо металла. Установка последних производится ниже точки промерзания земли.
Если колодец из бетонных колец большого размера является точкой водозабора, можно установить насос прямо в нем. В земляных работах нет необходимости, потребуется прочный плот небольшой величины, но чтобы он выдерживал массу закрепленного на нем насоса. Конструкцию опускают прямо на водную поверхность. Минусом этого способа является то, что напорное устройство придется периодические доставать для регулировки давления.
Вихревые и центробежные — сравнение и область применения
Сначала общие черты:
- максимальная глубина всасывания — 8-9 метров;
- способ установки — поверхностный;
- на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).
Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.
Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.
Поверхностные центробежные насосы необходимо заполнять водой перед пуском
Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.
Центробежные виды насосов
Представляют собой любой насос, который создает поток или повышает давление жидкости, за счет чего производится ее перекачка из одного пункта к другому. Центробежный насос считается одним из наиболее популярных видов, и используется в 95% бытовых и промышленных решений.
К плюсам такого насоса относят невысокую стоимость обслуживания, простоту эксплуатации, универсальность. Принцип перекачки жидкости центробежным насосом можно объяснить следующей схемой:
внутри корпуса насоса находится рабочее колесо, представляющее собой ряд изогнутых лопастей;
- лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость, обеспечивая достаточную силу;
- он создает центробежную силу к частицам воды и вытесняет жидкость из источника.
Центробежные водяные насосы имеют разные рабочие колеса в зависимости от сферы их применения. Выделяют три основных типа:
- закрытый – закрывает лопатки с обоих концов кожухом и является наиболее эффективным;
- полуоткрытый;
- открытый.
Полуоткрытые и открытые центробежные насосы применяются для вязких жидкостей и с примесями. Рабочее колесо центробежного насоса всегда должно быть погружено в воду. Главной причиной низкой эффективности в таких насосах будет попадание воздуха в двигатель. Из-за попадания воздуха насос будет работать медленнее, перекачивать водяные насосы воздухом становится труднее, чем жидкостью. Насос перестанет вытеснять воду под давлением. Для устранения этой проблемы нужно будет удалить воздух из системы.
Конструкция центробежного насоса включает три важных элемента: электродвигателя, насоса для физического перекачивания воды, механизма для включения и выключения насоса. При выборе центробежного насоса обязательно определяют его необходимую мощность. Она должна быть достаточной для выполнения конкретной задачи. Поскольку жидкость считается достаточно тяжелым материалом, для ее перекачки, например, на высоту, потребуется большая мощность.
Если технические характеристики центробежного насоса не будут соответствовать поставленной задаче, крыльчатка будет вращаться, разбрызгивая жидкость, но практически не перемещая. Также между вращающимся диском и корпусом останется небольшой зазор, который будет служить утечке жидкости. Из-за этого существенно снижается эффективность работы насоса. Для выполнения более сложных задач по транспортировке жидкостей могут понадобиться поршневые или диафрагменные насосы.
Центробежные насосы создают поток, используя одно из трех действий: радиальный, смешанный поток и осевой. Насосы с радиальным потоком представляют собой центробежные насосы, в которых давление создается полностью за счет центробежной силы. В насосах со смешанным потоком давление создается частично за счет центробежной силы и частично за счет подъема лопастей рабочего колеса. Модели с осевым потоком создают давление за счет выталкивания или подъема лопастей рабочего колеса.
Подбор по техническим характеристикам
От насоса требуется надежная и бесперебойная работа. Также его первоначальная стоимость не должна быть слишком высокой. Правильнее всего его выбирать по техническим характеристикам.
Вот ключевые из них:
- мощность;
- режим работы: кратковременный, продолжительный;
- высота напора;
- высота всасывания;
- тип питания (220 или 380 вольт);
- тип крыльчатки: для чистой воды и для грязной;
- максимальный размер твердых частиц в мм.
Большая производительность нужна для мощных поливальных установок, при организации водоснабжения на несколько домов, а также для дренажных работ. В остальных случаях больше подходят экономичные маломощные модели.
Область применения и устройство поверхностных насосов

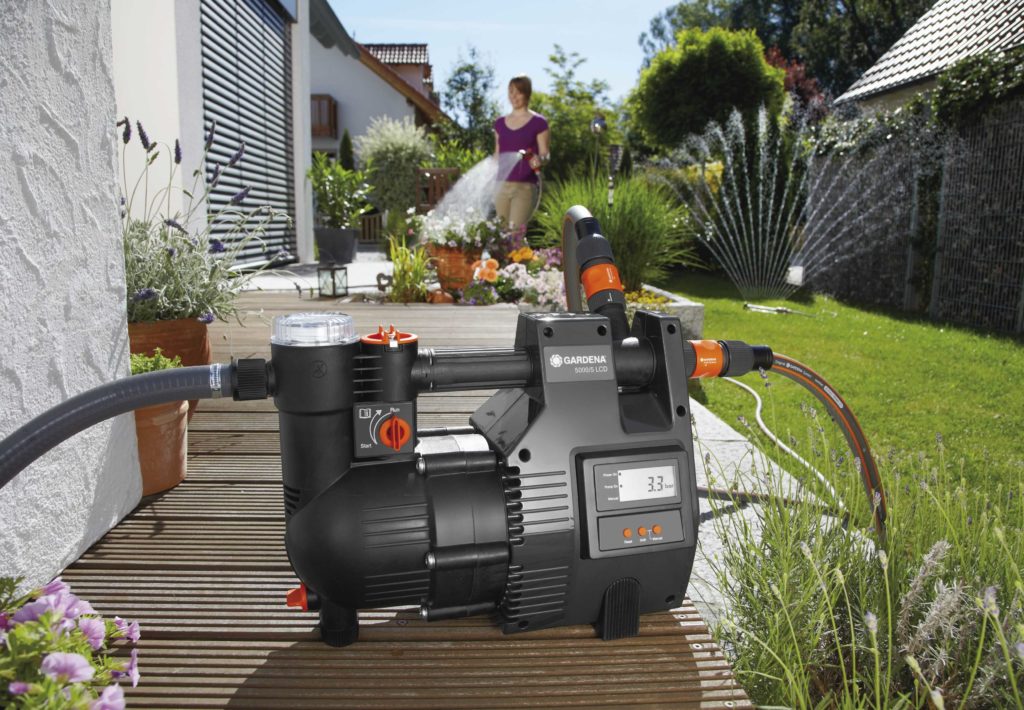

Пример использования – полив огорода и сада водой из ближайшего водоема
Поверхностные насосы в отличие от погружных располагаются около источника воды. Их корпус не соприкасается с жидкостью, она поступает к точкам потребления через входной патрубок.
Приборы используются для доставки воды в дом, для осушения подвала после весеннего паводка, откачки жидкости из бассейна. Возможно применение для орошения земельного участка – в таком случае насос ставят возле водоема, а шланг опускают в воду. Практически все приборы работают от электричества, поэтому нужно, чтобы кабель электропитания был длинным.
Важный момент – глубина скважины не должна превышать отметку в 10 метров, так как у всех поверхностных насосов небольшая мощность. Чаще всего на этой глубине залегают грунтовые воды, которые накапливают в себе вредные вещества из соседских септиков. Минеральные удобрения также вымываются дождями в эти водохранилища, поэтому перед входом в дом ставят дополнительные фильтры.
