Рейтинг лучших самовсасывающих насосов
В рейтинг самовсасывающих насосов для воды включены модели от известных производителей оборудования. Они отобраны исключительно по рейтингу продаж и отзывам покупателей, это топ уходящего 2021 года. Рассмотрим их более подробно.
Calpeda MXHM 205/A
Надежная и долговечная продукция из Италии, с продуманной конструкцией и качественной сборкой, корпусом из нержавеющей стали, высоким уровнем защищенности от попадания пыли и влаги. Компактный, продуктивный и мощный, универсального назначения насос для использования в быту и промышленности.
Metabo P 9000 G
Модель разработана в Германии, собирается в Китае, но нареканий на стоимость, качество исходников и сборки не было ни у одного потребителя. Похвальные отзывы и у экспертов. Пригодится даже для оборудования системы полива из 5 дождевальных установок. Максимальный напор 51 м. Перекачивает за час до 9 тыс. л.
Karcher BP 7 HOME & GARDEN
Не из самых бюджетных товаров, но со временем эти расходы оправдаются низким потреблением электроэнергии и относительно высокой производительностью (6 тыс. л в час). В неоспоримых достоинствах – надежность и долговечность, фильтр, обратный клапан и защищённость от сухого хода. В недостатках – высокая стоимость.
Джилекс Джамбо 70/50 П 3701
Прекрасный, функциональный и недорогой агрегат российского производства. Надежный, с хорошими комплектующими, простой в эксплуатации и подключении. К недостаткам причисляют шум при работе, однако агрегат достает до глубины в 9 м, а встроенный инжектор позволяет доставать жидкость с большой глубины и при этом расходовать не слишком много электроэнергии.
Принцип действия
Центробежные насосы – одни из наиболее распространенных машин промышленности. По количеству они уступают только электрическим двигателям. Т.к. электрические двигатели используются для приведения в действие насосов, то, можно сказать, что львиная доля электроэнергии мира расходуется на транспортировку жидкости центробежными насосами.
Центробежные насосы получили своё название от способа, в котором жидкость передаётся энергии.
Насос передает кинетическую энергию жидкости. Кинетическая энергия подразумевает скорость жидкости. Скорость – это всего лишь половина уравнения.
Рис.1 – Центробежный насос
Жидкость входит в насос по центру колеса через всасывающее отверстие. Трение между частицами жидкости и рабочим колесом заставляет жидкость вращаться. Например, как трение между дорогой и резиной шины заставляет машину двигаться.
Рабочее колесо тянет частички жидкости, поэтому они вращаются при контакте с ними. Жидкость выталкивается наружу колеса с помощью центробежной силы – явление, которое выталкивает прочь любой объект из центра круга к его границам. Вот так жидкость получает кинетическую энергию от колеса.
Поэтому эти насосы называются центробежными.
Количество энергии, передаваемое жидкости зависит от трех факторов:
- плотности жидкости:
- частоты вращения рабочего колеса:
- диаметра рабочего колеса:
После рабочего колеса жидкость попадает в полость спирального корпуса, откуда попадает в напорный патрубок.
Давление. Насос также должен создавать избыточное давление, чтобы отвечать требованиям системы. Обычно это преодоление гравитации при подъёме жидкости из низшего уровня на высший, и сопротивление трения трубопроводов.
Проще говоря, давление – это возможность выполнить задание. А скорость жидкости – это то, как скоро оно будет выполнено.
Насосы должны превращать динамическое давление в статическое.
По мере прохождения жидкости по спиральному корпусу она замедляется, так как площадь прохода увеличивается, потому что производительность или количество жидкости, перекачиваемое за какое-то время, зависит от двух факторов: первое – это скорость жидкости, второе – размеры полости, через которую она продвигается.
Если поток постоянный, то увеличение проходного сечения ведёт к уменьшению скорости и росту давления. Достигая напорного патрубка, большая часть кинетической энергии превращается в давление.
Если скорость падает, то увеличивается давление.
Насос для молочных ферм ГНВ2 25 30 с
Нержавеющее исполнение корпуса и внутреннего рабочего колеса позволяет эффективно использовать данный аппарат для транспортировки молока и жидких пищевых растворов.
Особенности:
- примитивность конструкции, что обуславливает ее долговечность и легкость в обслуживании;
- удобство мытья – корпус можно собрать и собрать после промывки даже неопытному пользователю;
- малогабаритность;
- горизонтальная локализация устройства.
Технические параметры:
- Максимальная t оС – 90;
- Мотор – 5500 Вт;
- Крутящий момент рабочего колеса – 3 тыс. об./мин;
- Производительность – 0,42 м3/мин;
- Напор (м) – 30;
- Масса – 55 кг.
Центробежные
Главной особенностью центробежного насоса является улиткообразная форма сечения рабочей области. В центре сферической части установлена крыльчатка на валу. В зависимости от разновидности прибор может оснащаться только одним таким колесом, а может дополняться еще несколькими экземплярами.
Устройство и принцип действия центробежного насоса для скважиныИсточник strojka-gid.ru
По данному признаку модели делятся на одно- и многоступенчатые. 1-ые работают на одной постоянной мощности, 2-ые способны менять показатель и при необходимости соответствовать заданной производительности водоснабжения, что положительным образом влияет на экономичности аппарата.
Главный рабочий элемент прибора – лопастное колесо. При этом лопасти направлены в противоположную сторону его вращения и размещены на одной стороне, благодаря чему обеспечивают накачку воды. Принцип действия центробежного самовсасывающего насоса для воды сводится к следующему алгоритму:
- Во время запуска начинается вращаться колесо, а находящаяся в камере вода прижимается к стенкам.
- Возникающая центробежная сила отталкивает и прижимает воду в область-диффузор – между лопастями и стенкой корпуса – а затем выталкивает ее по улиткообразной траектории в направлении к выходному патрубку.
- Одновременно с этим в центре крыльчатки возникает область пониженного давления.
- Соединенный с центром колеса входящий патрубок начинает засасывать воду из источника по подсоединенному трубопроводу или шлангу.
Лучше всего для оснащения неглубокой скважины подходит центробежный самовсасывающий насосИсточник sadovij-pomoshnik.ru
Среди главных преимуществ центробежного насоса рассматриваемого типа выделяются:
- Корпус изготавливается из долговечных материалов – чугуна, нержавейки и пластика.
- Устройство прибора позволяет легко производить профилактический осмотр, ремонт и замену вышедших из строя узлов.
- Минимальный уровень шума во время работы.
- Способность перекачивать жидкости с небольшими механическими взвесями.
- Наличие у производителей не только электроприводных моделей, но также оснащаемых бензиновыми или дизельными двигателями.
- Средний срок службы при правильной эксплуатации – 20 лет.
Недостаток прибора связан с принципом его работы – при возникновении воздушной пробки пропадает центробежная сила и закачка прекращается. По этой же причине перед началом работы его корпус через специальное отверстие заливается водой. А чтобы она не вытекала при выключении мотора, на подающем патрубке устанавливается клапан обратного действия.
Первичный запуск центробежного насоса связан с обязательной заправкой водой рабочей камерыИсточник infradom.ru
Обратите внимание! Если клапанный механизм будет установлен не на входном патрубке, а на магистрали, при первичном запуске или повтором после переустановки или аварийного отключения потребуется заливать не только рабочую камеру, но и трубопровод. Это особенно актуально, когда магистраль достигает 20-30 метров, а клапан монтируется в фильтр-грязевик на ее конце, погруженном в водном источнике
Виды самовсасывающих насосов
Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.
Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.
Устройство и принцип действия центробежного насоса

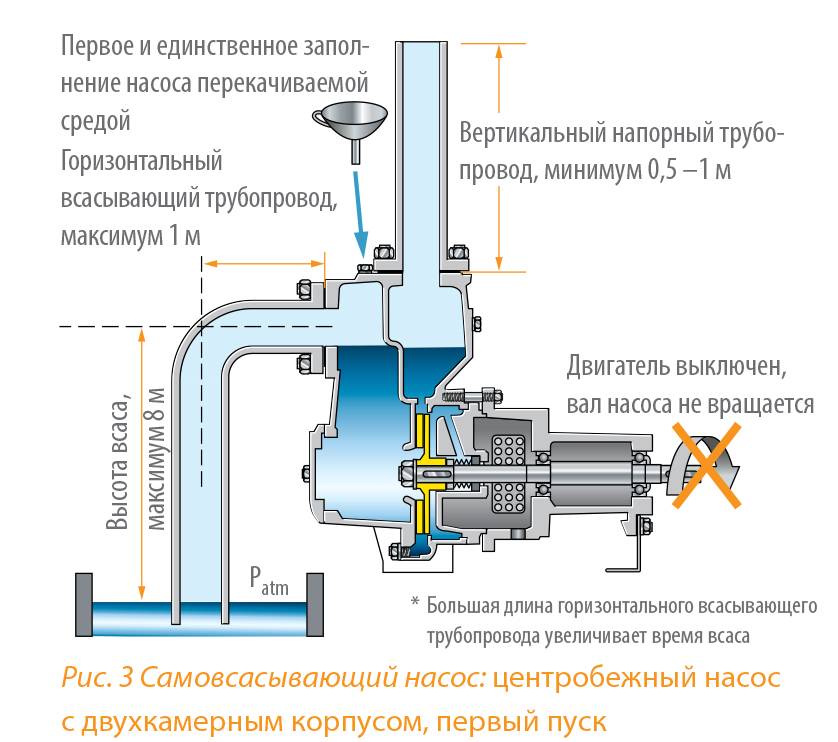

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.
Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах
Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:
- После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
- Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
- За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
- В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
- По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.
Принцип работы самовсасывающего вихревого насоса

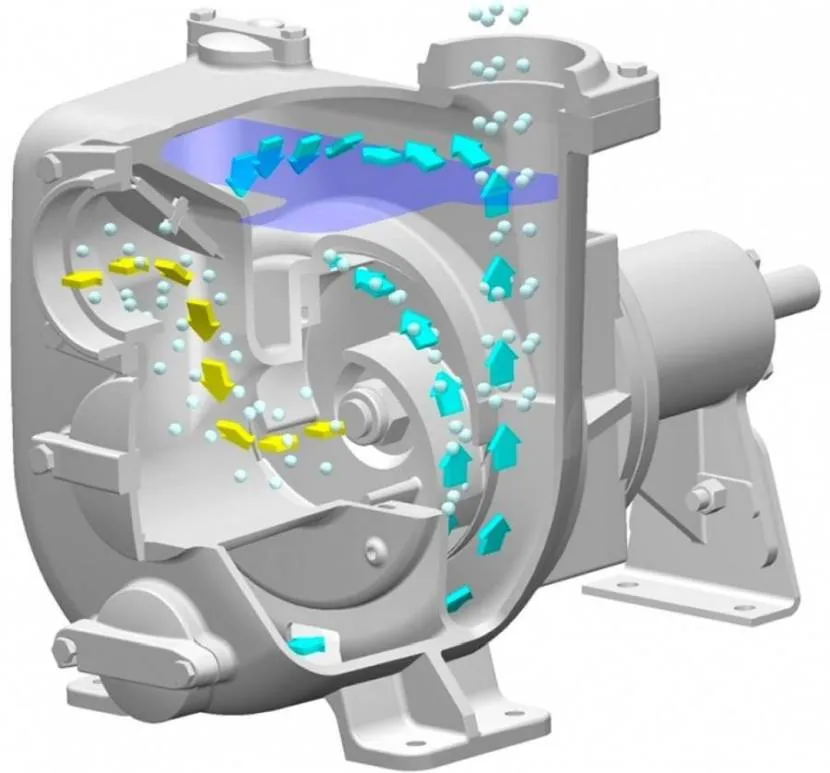

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.
На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров
После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.
Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей
На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.
Правильный монтаж всасывающей линии
При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.
Величина напора (7-8 м) рассчитывается с учетом высоты поднятия воды и параметрами гидравлического сопротивления, которое возникает в процессе перемещения жидкости
При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.
Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.
Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы. Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»
Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»
В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.
Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.
Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.
Однако не стоит забывать о некоторых нюансах:
- придется полностью заполнить водой камеру насоса и магистраль перед включением;
- необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
- заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.
Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.

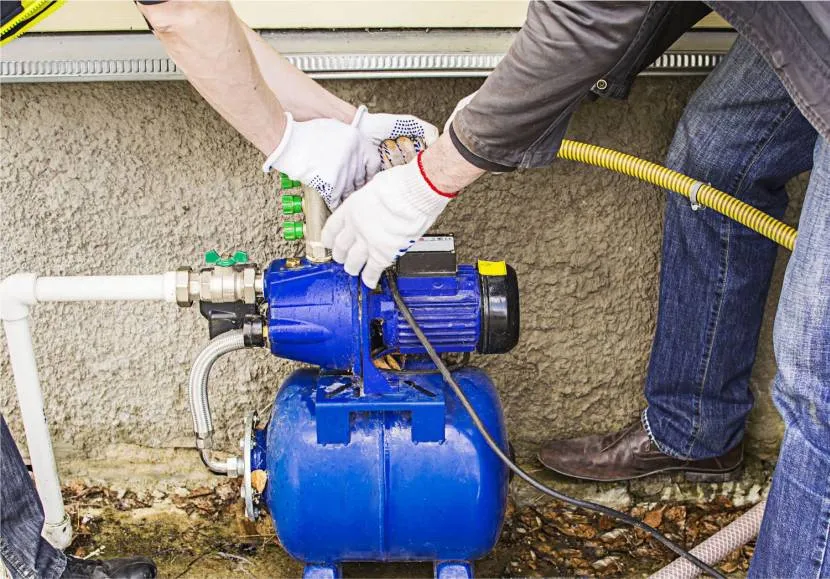

Насосная станция
Всасывающий насос может применяться как для полива огорода, так и для организации домашнего водопровода. В первом случае помимо самого агрегата потребуется подающая и забирающая магистраль с обратным клапаном, а также устройства контроля подачи воды – краны, запорная арматура, дождеватели и проч.
Для обустройства полноценной системы водоснабжения жилища потребуется организация насосной станции, в состав которой входят следующие основные узлы:
Насос. Это может быть как один из выше рассмотренных вариантов оборудования, так и модель погружного типа. В последнем случае прибор непосредственно опускается в воду источника. При этом для безопасности его требуется оснастить датчиком поплавкового типа, который в случае обмеления не позволить мотору перегореть на сухом ходу.
Видео описание
Видео-пример установки самовсасывающего насоса с эжектором:
Гидроаккумулятор. Это специальный бак-накопитель заданного объема – в зависимости от требуемого расхода воды. Помимо этого, он поддерживает необходимое давление во внутреннем трубопроводе с помощью специальной мембраны. Это обеспечивает подачу воды с рабочим напор без включения насоса. Без него мотору потребовалось бы включаться при каждом открывании крана, что быстро бы израсходовало его ресурс.
Выходная трубка. Соединяет выходящий патрубок насоса с гидронакопителем. Может изготавливаться из гибкой подводки
Крайне важно, чтоб ее диаметр соответствовал насосному выходу и входу в баке.
Всасывающая магистраль. Располагается в скважине и подсоединяется к насосу
В основе может применяться шланг или труба. На входе оснащается фильтром и обратным клапаном.
Видео описание
Видео о том, как работает центробежный самовсасывающий насос:
Также насосная станция по мере необходимости оснащается различной запорной арматурой, фильтрами и приборами контроля и учета.
При монтаже водозаборной линии должны быть учтены следующие требования:
- Протяженность магистрали должна быть как можно меньше. Так как чем больше линия, тем выше сопротивление материала труб и тем больше потери напора.
- Надежность и герметичность соединений. Протечки трубопровода приведут к проникновению в систему воздуха. Для центробежного насоса это будет означать остановку или поломку.
- Забирающая магистраль не должна включать изгибов, сложной геометрии. В противном случае неизбежна потеря мощности, а при наличии участков, возвышающихся над насосным оборудованием, образование воздушных пробок.
Видео описание
Видео о том, как производится первый запуск самовсасывающего насоса:
Коротко о главном
Самовсасывающий насос устанавливается на поверхности рядом с источником воды. В зависимости от разновидности способен качать воду с глубины от 7 до 30 м. Принцип действия основан на создании центробежной силы или разряжения в рабочей камере при вращении рабочего колеса. Состоит из корпуса, электромотора, рабочей камеры, лопастного колеса, входного и выходного патрубка. Применяется для организации водополива участка или водоснабжения дома.
Существует 3 разновидности насосов самовсасывающего типа:
- Центробежные.
- Вихревые.
- С эжектором.
Самовсасывающие агрегаты
Многие, наверняка, помнят, что для запуска водяного насоса необходимо предварительно заполнить систему водой, иначе прибор не может втянуть себя жидкость и ее ток не начнется. Также из-за сухого хода возникает перегрузка и перегрев, что может привести к преждевременному выходу оборудования из строя.
Главное отличие самовсасывающего насоса в том, что он способен самостоятельно удалить воздух из труб, поэтому постоянный контроль ему не требуется, хотя для первого запуска также придется подлить воды.
Такие приборы используются для разных целей:
- Повышения давления в системе водоснабжения;
- Поднятия воды из колодца или скважины.
Самовсасывающий центробежный насос
Все самовсасывающие насосы по принципу делятся на следующие виды:
- Центробежные;
- Вихревые;
- Осевые;
- Струйные;
- Мембранные;
- Поршневые;
- Роторные.
Также есть разделение и по способу установки:
- Погружные – работают прямо в воде, опускаются на дно колодца, где толкают воду наверх. Преимущество такого оборудования в большей производительности – они способны поднимать воду на большую высоту. Недостаток – сложность обслуживания.
- Поверхностные – ставятся в сухом месте в колодце или в специально оборудованном помещении. Не могут поднять воду на высоту более 7-8 метров.
Пищевые насосы центробежные самовсасывающие с эжектором
По мощности, рабочему ресурсу и производительности насосы разделяются на бытовые и промышленные.
Самовсасывающие насосы используются не только для водопроводов. Применяют их в ливневых системах, для полива земель, канализации, дренажных систем и так далее.
Характеристики насосных станций
Теперь давайте подробнее разберем основные рабочие параметры насосного оборудования.
Прежде всего, стоит соотнести глубину подъема воды с возможностями выбираемого агрегата. При этом необходимо учитывать и горизонтальную длину трубопровода до насоса.
Как было сказано ранее, для поверхностных насосов этот параметр редко превышает 7 метров. Теоретически можно дойти до 10, но тогда потребуются такие мощности и ее потери, что такая вода станет, буквально, «золотой».
Предельная высота поднятия жидкости для насоса
Если глубина скважины намного больше, то придется использовать погружной или эжекторный насос. Первый опускается вниз, а второй так же монтируется на поверхности, но в отличие от простого варианта оснащается дополнительным приспособлением – эжектором.
Принцип работы внешнего эжектора
Такой агрегат способен поднимать воду с глубины до 25 метров. Достигается эффект за счет того, что часть поднятой воды возвращается обратно вниз и под давлением через дополнительное сопло вводится в основной поток. В силу вступает закон Бернулли, и вода из недр устремляется вверх за счет скорости тока.
Недостаток таких агрегатов в повышенной шумности и сниженном КПД, так как часть поднятой жидкости передается обратно.
Стоит также обратить внимание и на прочие параметры:
Предельная температура рабочей среды; Максимальное давление на выходе; Объем перекачиваемой жидкости в литрах в час; Допустимая степень загрязненности воды – важно при подборе садового насоса;
Как выбрать насос поверхностный –основные факторы при покупке
В первую очередь при покупке нужно определиться с задачами, которые будет решать поверхностный насос
Если агрегат будет перекачивать воду для питья, бытовых нужд жителей и полива огорода, значит, нужно обращать внимание на следующие факторы:
- Производительность насоса – чтобы обеспечить семью из 3–4 человек водой для питья и полива, устройство должно перекачивать не менее 3 м3/ч;
- Протяженность трубы по горизонтали и глубина забора – два эти параметра связаны между собой. Чтобы выбрать насос для колодца, необходимо ориентироваться на соотношение 1:4, то есть, при наличии источника глубиной 2 метра, протяженность горизонтальных труб не должна превышать 8 м;
- Напор воды – очень важный фактор. Узнав глубину колодца, к этому показателю следует прибавить 30 м. Подобрать насос нужно так, чтобы указанный в его паспорте напор не был меньше полученных расчетов;
- Количество точек потребления воды – необходимо учесть, что чем больше этих точек, тем мощнее должен быть насос. В противном случае при открывании сразу нескольких кранов давление в системе резко упадет.
https://youtube.com/watch?v=zd3h74o1lZA
Установить помпу это просто
Во многих регионах вода из-под крана, к сожалению, не пригодна для питья, и без бутилированной воды не обойтись. Если кулер занимает много места или не посилен для семейного бюджета, то хорошей альтернативой будет помпа, которая просто устанавливается на 19-литровый бутыль. Таким насосом для воды смогут пользоваться даже дети.
Как собрать помпу для бутилированной воды
В стандартной комплектации помпа состоит из:
- основного насосного элемента (если его разобрать, то внутри будет гофрированная камера с пружиной, за счет сжимания и разжимания которой и происходит забор воды)
- трубок для забора воды (обычно их три)
- носика
- защитного колпачка
- щеточки для чистки трубок (ершик)
В зависимости от производителя укомплектованность продукта может отличаться.
Инструкция, как собрать помпу, достаточно проста, здесь всего несколько действий:
- Как правило в коробке должны быть перчатки, все процедуры нужно выполнять ими.
- Первое, что нужно сделать, — установить носик для воды в насос до щелчка.
- Затем собираем трубочки, которые состоят из трех секций. Они составные, поэтому проблем возникнуть не должно.
- Далее узким концом вставляем получившуюся трубу в основание насоса. Предварительно рекомендуется опустить конец трубки в кипяток, это позволит герметично соединить трубку и помпу.
Все. Помпа готова к бою.
Как установить помпу на бутыль с водой. Рекомендации по использованию
Здесь тоже ничего сложного. Бутыль освобождается от термоколпачка и пробки. Собранный механизм нужно поместить на горлышко, надавить с усилием, пока не услышите характерного щелчка и зафиксировать гайкой (она уже имеется на основании помпы).
Особенность насоса в том, что когда начинаете качать, вода какое-то время «думает», а только после нескольких нажатий начинает идти через краник. В конце процесса происходит то же самое, но уже в обратном порядке: то есть прекратить качать нужно немного заранее, иначе вода перельется через край посуды. Это не критичная особенность, привыкнуть к которой будет несложно.
Минус только в том, что нужно накачивать вручную (с кастрюлей или чайником это не совсем удобно). И насос выдает строго определенную порцию воды, то есть полстаканчика не получится налить.
Вывод по теме и дополнение с видео
Запас делать также не нужно. По крайней мере, он должен быть небольшим. В противном случае, избыточное давление приведет к разгерметизации трубопровода. Трубы укладываются в траншею. Если они металлические, их нужно обработать антикоррозийным составом и утеплить. В идеале глубина залегания трубопровода должна быть больше глубины промерзания грунта в регионе.
Существует несколько эффективных самовсасывающих систем автономного водоснабжения:
Глубинный насос. Устанавливается в скважину, погружается в воду. Чтобы водозаборник не забивался, нужно установить фильтр грубой очистки. Это металлическая сетка, которая устанавливается на входное отверстие. Поверхностный насос. Предполагается, что в колодец опускается гибкий гофрированный шланг. Насосная станция устанавливается на поверхности
Важно обезопасить ее от намокания под дождем и морозов. Насосные станции с инжектором
«Разгоняющее» устройство опускается в скважину. При этом две трети площади сечения обсадной трубы остаются незанятыми
Если станция предполагает встроенный ижектор, оборудование устанавливается на поверхности.
При этом две трети площади сечения обсадной трубы остаются незанятыми. Если станция предполагает встроенный ижектор, оборудование устанавливается на поверхности.
Насосные станции можно располагать в кессонах, отдельно стоящих зданиях, в доме. При этом, учитывают, что, будучи включенным, устройство издает шум и вибрирует. Кессон – это приямок, в котором находится оголовок скважины. Как правило, это квадрат метр на метр или полтора на полтора. Глубина должна быть не меньше, чем глубина промерзания грунта в регионе. Стенки кессона могут быть бетонными, металлическими или пластиковыми.
Сверху кессон закрывается плитой со смотровым люком. Это необходимо, чтобы производить обслуживание установленного оборудования. Здесь может быть насосная станция, многоступенчатая система очистки, гидробак, контрольно-измерительные приборы, отсечной кран и так далее.
Если используется насос малой производительности, имеет смысл установить накопительный резервуар. Его объем должен удовлетворять суточные потребности жильцов дома. Чтобы система была автономной, резервуар оборудуют по пловковым реле, которое при наполнении емкости отключит насос.
Как только уровень будет минимальным, автоматика запустит насосную станцию. Гидроаккумулятор необходим, чтобы в трубопроводе было постоянное давление.
