Освещение лестницы в частном доме: 35 фото

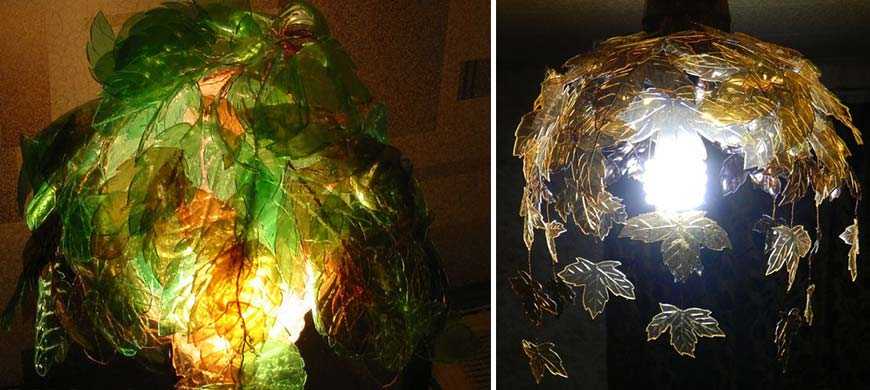

Люстра из пластиковых бутылок в виде листьев

Еще одним необычным вариантом в интерьере будет служить люстра, исполненная в форме листочков. Создается она из простых пластмассовых бутылок, разнообразие цветов которых позволяет работать в самых необычных тонах и воплощать самые смелые идеи.

Процесс создания:

1. Разрезать пластмассовые бутылки на заготовки, по форме напоминающие будущие листья.
2. Каждой заготовке уже окончательно зафиксировать форму листа.
3. Паяльником с толстым жалом и односторонним скосом нужно слегка сплавить срезы у каждого листочка, дабы придать будущему изделию наибольший эффект.
4. Таким же образом, благодаря паяльнику нужно придать заготовкам структуру листа. Действовать нужно предельно аккуратно и точно, потому что с легкостью можно проделать дыру в пластике. Такой листик с очерченными контурами прожилок и чуть сплавленными краями будет смотреться законченно.
5. Горячей иглой у «ножки» каждого листика нужно проплавить несколько дырочек для того, чтобы прикрепить их.
6. Благодаря тонкой проволоке, сформировать ветви и прикрутить к каркасу из проволоки стальной.

Так же отличной идеей будет изготовление новой люстры в виде плафона для торшера или светильника на стол. Таким образом, это будет отличным дополнением к предыдущему изделию!

Автоматическое освещение

Освещение лестничных конструкций чаще всего необходимо только при передвижении по ней человека. Исключение составляет аварийное освещение лестницы, которое, по включении,  горит постоянно.

Автоматические системы программируются на уровень общей освещенности помещения и вступают в работу, когда подсветка лестницы становится необходимой.

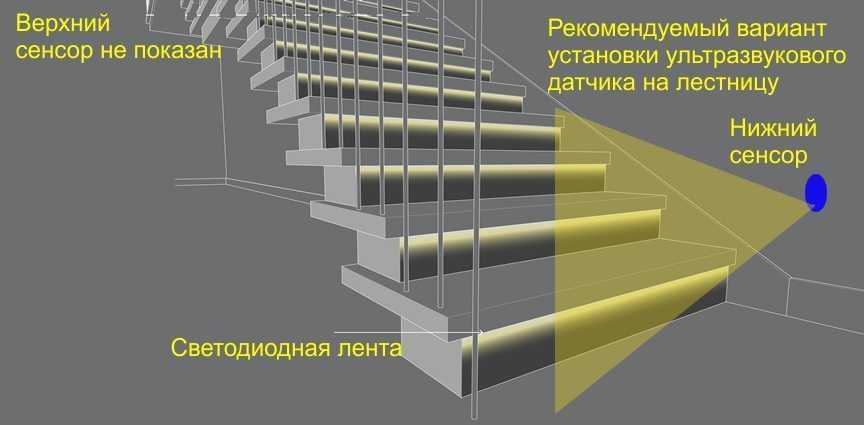

Схема освещения лестницы

Автоматическое освещение лестницы обеспечивается при помощи специальных датчиков, которые реагируют на движение или звук. Управление такой системой возможно и при помощи пульта дистанционного управления.

Датчики движения

Встроенные датчики движения для освещения лестницы включают свет на лестничной системе при появлении в определенном диапазоне помещения движущегося объекта. Прекращение движения способствует выключению источников света через определенный промежуток времени.

Датчики шума

Акустические автоматические системы реагируют на уровень шума в помещении. Освещение лестницы в многоквартирном доме часто выполняют с применением именно таких устройств.

Датчик звука на лестнице

Автоматические системы управления освещением не только помогают экономить электроэнергию, но и обеспечивают удобство спуска-подъема по лестницам, так как отпадает необходимость поиска выключателя в темном помещении.

Цена на такие системы может быть достаточно высокой. Но их стоимость быстро окупится за счет сэкономленных затрат на оплату счетов за свет. Инструкция производителей советует беречь автоматические датчики от перепадов напряжения.

Другие виды управления освещением лестницы

Управлять освещением лестницы можно и другими способами:

• Менее затратными могут стать радиоуправляемые переключатели. Они не требуют проведения электропроводки, что весьма удобно при их установке в отделанных помещениях. Такая система состоит из самого выключателя и приемников радиосигнала. Первый элемент фиксируется на стене или ограждении. Приемники устанавливаются на осветительных приборах. Радиус действия данных систем может быть разным. Недостаток – периодическая замена элементов питания.
• На выключателях можно также установить клавиши с таймером. Они программируются на определенный промежуток времени, в течение которого происходит освещение лестничной конструкции. Затем свет автоматически выключается.
• Автоматическое освещение ступеней лестницы последовательно включает подсветку каждой ступени по ходу движения по лестничной конструкции. Перед первой и последней ступенью лестницы устанавливаются датчики движения. Подсветка включается автоматически при пересечении его зоны действия. Можно настроить контроллер подсветки лестницы с заданными параметрами по количеству ступеней, яркости света, скорости включения-выключения подсветки.

Если есть желание сделать автоматическое освещение лестницы, то выбор приборов для этого в настоящее время достаточно разнообразен.

Управление источником света

Световое оформление лестничной системы значительно влияет на безопасность движения и создает ее неповторимый вид.

Дизайн ночной лестницы

Ответ на вопрос: как сделать освещение лестницы, каждый выбирает в зависимости от индивидуального дизайна и вкуса. Многообразие интерьерных решений, которые можно получить при помощи осветительных конструкций, удовлетворит любые запросы. Главное при этом – не забыть про безопасность. И тогда лестница станет украшением всего дома.

Принцип работы

При появлении в зоне обнаружения человека замыкается реле (механическое или электронное), встроенное в электронную схему. Рабочие контакты реле, замыкаясь, подают питание на светильник.

При детектировании появления людей учитывают присущие им характеристики:

• Температуру тела, отличающуюся от внешнего фона.
• Перемещение в пространстве с некоторой скоростью.

По принципу выявляемой характеристики различают датчики:

• Радиоволновые;
• ультразвуковые;
• акустические;
• инфракрасные;
• комбинированные.

Радиоволновые

Принцип работы радиоволновых датчиков обнаружения основан на эффекте Допплера, изучаемом в школьном курсе физики. В окружающее пространство излучаются радиоволны высокой частоты. Сигнал отражается от предметов и возвращается в приемник. Если в зоне обнаружения присутствуют движущиеся предметы, частота вернувшихся сигналов изменится. Уловив разницу между излученным и принятым сигналом, электронная схема выдает сигнал на реле, которое включает свет.

Устройствам радиоволнового действия присущи недостатки, ограничивающие применение:

• Тонкие стены не преграда для радиоволн – возможно включение света от движения человека, находящегося за препятствием.
• В конструкции присутствует излучатель радиоволн, негативно влияющих на живые организмы.

Активно используются датчики для работы на открытых площадках, так как погодные условия не влияют на чувствительность прибора.

Ультразвуковые

Действие приборов построено на тех же принципах, что и радиоволнового, но диапазон излучения лежит в границах ультразвука.

Акустические

Принцип действия отражен в названии. Прибор улавливает звуковые колебания и реагирует включением освещения. Недостаток устройств – ложные срабатывания от громких шумовых помех.

Инфракрасные датчики

Температура тела человека стремится к 36 ºC. Окружающие предметы нагреваются ниже (стены) или выше (стекла окон) нормальной температуры тела.

Инфракрасные датчики оборудованы линзой Френеля, разделяющей помещение на сектора.

Сигнал о температуре поверхности в каждом луче поступает на пироприемник. Он формирует общий сигнал об уровне температуры в секторах и передает его на электронную схему. Сигнал запоминается и считается эталонным. Человек, входя в зону обнаружения, меняет температуру в одном или нескольких секторах. Суммарный сигнал изменится, он будет отличаться от эталонного. Датчик формирует команду на включение освещения. Для исключения ложных срабатываний в схеме программно заложена возможность плавного изменения эталонной температуры. Это нужно в случаях постепенного нагрева пространства, например, летним днем.

Достоинства прибора:

• Отсутствие излучения в пространство. В схеме прибора нет активного передатчика, следовательно, меньше вероятности поломки.
• Линза Френеля способна создать любую по форме зону обнаружения. До 180º в горизонтальной или вертикальной плоскости. В потолочных моделях зона обнаружения составляет 360º.
• Установка дополнительной линзы, закрывающей для обзора пространство под прибором, исключает обнаружение крупных домашних животных.

Существенный недостаток – срабатывание на движение воздуха при сквозняках. Проблема устраняется правильной установкой прибора – зону обнаружения направляют в сторону противоположную форточек и обогревательных приборов.

Комбинированные

В схеме комбинированного устройства предусмотрены два принципа срабатывания одновременно. Свет зажигается при обнаружении человека двумя способами, исключая ложные включения освещения.

Разница в цене датчиков, различающихся по принципам действия, невелика и при выборе учитывают условия эксплуатации.

Критерии выбора подсветки лестницы в доме

1. Чем протяженнее лестница, тем больше света должно быть.

2. Кроме этого, очень важно создать мягкий рассеянный свет, который охватит весь лестничный пролет. Потому локальные светильники в дополнение к основному освещению иногда очень необходимы.

3. Световой поток не должен образовывать большие тени, ухудшать видимость, искажать форму ступеней в темноте. Продумайте это, выбирая высоту монтажа светильников.

Подсветка из перил

Подсветка из перил

4. Для того, чтобы подсветка выглядела приятно и гармонично, учитывайте также материал лестницы, когда подбираете интенсивность света.

В частности, для деревянной лестницы подойдет теплое желтоватое освещение. Конструкция, сделанная полностью из светлого металла, белого камня, со стеклянными элементами, будет смотреться красиво при холодном белом свете. Беспроигрышное решение – мягкая нейтральная подсветка.

5. Плюс ко всему, своими руками можно организовать в лестничной зоне автоматическое или беспроводное освещение, экономичное и независимое от общей сети.

Беспроводные световые модули, кроме прочего, не перегреваются и могут использоваться рядом с деревянными конструкциями.

Перейдем к преимуществам разных систем освещения.

Кем выполняется замена освещения в подъездах

Если в подъезде нет света, то причину можно определить самостоятельно. Она может заключаться в следующем:

• перегорание лампочки;
• неисправность плафона;
• замыкание;
• повреждение выключателей;
• поломка распределительного щита;
• авария;
• плановые работы.

После выяснения причины о поломке сообщают в управляющую компанию или товарищество собственников жилья. Эти организации ответственны за обеспечение света в подъездах многоквартирного дома (обязанность не распространяется на балконы, решение об освещении которых принимают домовладельцы).

Мнение эксперта
Миронова Анна Сергеевна
Юрист широкого профиля. Специализируется на семейных вопросах, гражданском, уголовном и жилищном праве

Замена электрических лампочек возлагается на управляющую компанию. Устранение неполадок и замена выполняется по результатам плановых осмотров. Они проводятся по установленному графику.

Процесс сборки подсветки для лестницы

Подсветка для лестничного марша с датчиком движения почти готова к эксплуатации, однако на завещающем этапе необходимо соединить все элементы системы в одно целое.

• Первоначально нужно установить и произвести калибровку фотоэлемента. Его предназначение – активировать включение подсветки в темноте. Провода, идущие от фотоэлемента, заводятся под лестницу.
• Затем происходит закрепление блока питания и коробки, которая управляет всей схемой. Систему следует закрепить в таком малоприметном месте, чтобы не испортился вид интерьера, но в доступном месте для дальнейшего содержания.
• Всю проводку от осветительных приборов и датчиков необходимо собрать в пучок, который стягивается при помощи пластмассовых хомутов, и укладывается в кабельный канал.
• Футляр с проводами размещается на стене под лестницей или сбоку одного из косоура.
• Затем проводка подключается к необходимым разъемам контроллера.
• Блок питания присоединяется к электросети. Чтобы обеспечить безопасность, могут устанавливаться защитные устройства отключения от питания, но, как правило, это не является необходимой мерой.

Вся собранная система должна быть протестирована по всем рабочим режимам. Если существует необходимость, то можно внести некоторые исправления в программу, а также устранить обнаруженные неисправности. После чего следует закрыть коробку схемы управления.

Пример автоматической подсветки лестницы

Arduino: Автоматическая подсветка лестницы

Продолжая изучать возможности платформы Arduino, решил подсветить лестницу дачного дома.

Первым делом изучил подобные проекты в интернете, и нашел отличную работу Rimidalw. Проанализировав чужой опыт и набравшись уверенности, я приступил к воплощению своего проекта.

Цель: «Автоматическая подсветка лестницы в тёмное время суток»

Мозгом всей конструкции является Arduino Mini Датчиками служат два PIR-сенсора Для увеличения пинов, микросхема 74HC595 LED-ленты управляются ИМС ULN2003A Датчик освещенности фототранзистор Блок питания с двумя выходами +12 и +5

Проектировать научился быстро, попробовал много CAD программ, самой удобной оказалась EAGLE. А один из способов изготовления объяснил и продемонстрировал друг, увлекающийся этой темой. FILES(brd,sch).

Всё устройство выполнено отдельным блоком с разъемами, чтобы в случае поломки или модернизации, можно было поменять модуль управления или рабочий орган.

Самый трудоемкий и утомительный этап работы, нужно было проложить 40м кабеля и припаять около 80 проводников. Управляющее оборудование разместил под лестницей.

Провода убраны в кабель-каналы.

Датчики спрятаны под первыми ступеньками сверху и снизу, их размещение находилось экспериментально, главная задача ограничить угол обзора, чтобы не включать лестницу напрасно.

Фототранзистор установлен по центру лестницы, где хуже всего со светом, поэтому и в пасмурную погоду лестница работает отлично.

Светодиодные ленты приклеены на обратные стороны ступенек, чтобы не били по глазам при подъеме наверх. Так как ленты были разных фирм и IP, пришлось чередовал их через ступеньку, что вышло даже оригинально.

На полную установку всего оборудования ушло 3 дня, есть еще недочёты в дизайне:

Датчики приклеены на двухсторонний скотч, хочется закрепить их понадежней

Получше замаскировать проводники под ступеньками

Перенести блоки питания и управления, чтобы закрыть их шторкой

Видео подсветка лестницы

Получилось даже лучше, чем я это себе представлял. В целом дорабатывать проект можно бесконечно, но на этапе beta-версии он стабильно и надежно работает.

Естественно, это устройство Америку не открывает, но безусловно КРУТО, когда идея из головы рождается на свет и начинает работать. Всем удачи и неиссякаемого творческого вдохновения!

Разъемы должны быть установлены на плату, устройство станет компактней, а пайки станет в два раза меньше. Микросхему ULN2003A заменить на нормальный светодиодный драйвер, либо на транзисторную микросхему, чтобы появилась возможность ШИМ (плавного включения).

Использовать менее навороченный блок питания, вполне подойдет обычный светодиодный на 12V. Arduino питать через стабилизатор на 5V.

Ну и конечно, в идеале, использовать четыре датчика, либо два дальномера вдоль лестницы, чтобы точно определять количество человек и их поведение на лестнице.
Jensanf

Светодиодная лента

Этот вариант освещения сегодня активно используется в самых разных интерьерах. Она хорошо подходит для небольших комнат, узких лестниц, помещений с низким потолком. Светодиодной ленте не нужно столько места, сколько требуется бра, люстре или торшеру, но света она дает не меньше.

Чтобы добиться равномерной освещенности коридора, ленту можно разместить в нескольких местах. Ее обычно наклеивают под ступени и поручни. Если на стенах нет бра, к ней крепится конструкция, которая также проклеивается. В случае, когда есть ниши или картины, их тоже можно дополнительно подсветить. Лента очень гибкая, поэтому ее активно используют в дизайне разных интерьеров. Необычно смотрятся рисунки на стенах, выложенные светодиодными трубками. Установите датчик движения, тогда включение света будет автоматическим.

Какое освещение можно использовать?

Выделяют основные варианты освещения.

Автоматическая подсветка

Благодаря такой опции, эксплуатация световых источников значительно упрощается. Умная подсветка с датчиками движения, нагрузки или включения за счет голосовой команды и хлопка, может иметь один режим с одинаковой интенсивностью или плавно срабатывать по таймеру с определенной задержкой по времени.

В темноте датчики реагируют автоматически и каждая ступень последовательно освещается. За счет настройки контроллера управления можно задать любые параметры например, выставить свечению нужный уровень яркости, а также выбрать скорость с которой подсветка будет зажигаться и затухать. Ночное освещение лестницы не должно быть очень динамичным.

На фото автоматическая подсветка лестницы в интерьере частного дома в современной стилистике.

Беспроводная система освещения

Выгодный вариант, который функционирует от автономного питания. В такую систему входят датчики движения и светильники, настроенные под нужную частоту. Работа составных модулей осуществляется за счет обычных батареек.

На фото лестничный марш с перилами, оснащенными беспроводной подсветкой.

Стандартная проводная система

Для установки традиционной проводной системы требуются определенные навыки, поэтому лучше обратиться за помощью к специалистам.

В первую очередь требуется грамотное составление схемы проводки, затем приобретают все элементы цепи и подготавливают поверхности, чтобы проложить кабель. Обычную бетонную поверхность можно штробить, а в брусовых или бревенчатых домах провода укладывают в кабель-каналы и специальные гофрированные трубки.

Общая подсветка

Чтобы хорошенько осветить лестничную зону, можно использовать общее освещение: люстра над лестницей, бра на стене, точечные светильники. В этом случае поток света будет максимальным, и споткнуться, не заметить лежащее животное или забытую детьми игрушку будет невозможно.

Бра – это отличный стильный способ осветить лестничные ступени. Если выбран именно такой вариант, то светильники лучше всего расположить на высоте 1,5-1,7 м над ступенями, на одном расстоянии друг от друга. Люстру, которая будет освещать именно лестничную зону, располагают примерно в центре потолка, а точечные светильники – на расстоянии 0,5-1 м друг от друга.

Монтаж светильников общего освещения – трудоемкий процесс, требует определенных навыков. А при планировании подобной подсветки, подумайте, чтобы она не вырывалась из общего освещения.

Встроенная подсветка лестницы, схема

Если вы, решив сделать свой дом уникальным, хотите устроить все это с помощью встроенной подсветки, то надо знать некоторые моменты.

Да, ее сложно изготовить самому, но можно. Особенно если придерживаться советов, приведенных в статье, и последовательности действий.

Прежде чем начать сверлить стены и класть провода, запланируйте систему подсветки, т.е. схему. Делайте это, исходя из нескольких моментов — что именно вы примените в качестве источника света и как будет регулироваться включение и выключение системы.

Перед вами — примерная схема подключения светодиодной подсветки для одномаршевой лестницы.

Выбор оборудования

Чтобы организовать подсветку лестничного пролета в частном доме или любом ином помещении, необходимо подобрать:

• виды светильников;
• виды ламп.

Разновидности светильников

Освещение лестницы на второй этаж может быть оборудовано:

• лестничной люстрой;
• точечными светильниками;
• светодиодной лентой.

Люстра устанавливается на потолок в центральном пролете лестницы на крюк или крепежную пластину и отличается:

• большими размерами, что ограничивает возможности ее использования;
• ярким освещением;
• оригинальностью.

Для освещения лестницы чаще всего используются люстры с «висячими» плафонами, что помогает увеличить площадь подсветки.

Использование потолочной люстры

Наибольшей популярностью при организации подсветки пользуются точечные светильники, которые в зависимости от места установки подразделяются на следующие виды:

• настенные;
• напольные;
• потолочные.

В зависимости от типа светильники могут быть:

внешние. Бра чаще всего устанавливаются в стене и закрепляются на монтажные пластины. Оборудование отличается эстетичным видом и может быть использовано в качестве основной или декоративной подсветки;

Использование внешних светильников

встраиваемые светильники, монтаж которых производится в стену, в пол (ступеньки) или в потолок. Для крепления приборов также используются монтажные пластины. Оборудование отличается меньшими размерами и может быть использовано в качестве основного и декоративного освещения.

Освещение точечными светильниками, вмонтированными в стену

По конструкции все светильники подразделяются:

• на бесповоротные виды, которые направлены в определенное место;
• на поворотное оборудование, преимуществом которого является возможность по своему усмотрению менять направление светового потока.

Светильники с возможностью смены направления потока

Светодиодная подсветка ступеней лестницы, перил или иных элементов может быть выполнена:

светодиодной лентой;

LED лента для подсветки лестниц

гибкими светодиодными трубками.

Гибкие светодиодные светильники

При выборе оборудования стоит учитывать:

цвет излучения. Ленты (трубки) могут быть моноцветными (белого синего, красного и так далее цвета) или иного цветными;

Одноцветные ленты применяются при необходимости получения дополнительного освещения лестницы, а многоцветные  – в декоративных целях.

интенсивность излучения, которая зависит от количества и мощности ламп.

В отличие от иных видов осветительных приборов светодиодные ленты отличаются:

• оригинальностью;
• простотой монтажа. Установить ленту или трубку можно на клеевое основание или в специальную монтажную планку или алюминиевый профиль;
• длительным периодом использования;
• невысокой стоимостью;
• возможностью получения различных световых эффектов (мерцание, попеременное включение ламп одного цвета и так далее);
• минимальными затратами электроэнергии.

Выбор ламп

В светильники различных видов и люстры могут быть установлены:

• лампы накаливания. Стандартные лампы отличаются большим энергопотреблением. При использовании они сильно нагреваются, что может привести к возгоранию в деревянных строениях;
• галогенные лампы. Отличаются меньшим энергопотреблением, но также сильно нагреваются и быстро перегорают при изменениях напряжения в сети;
• люминесцентные лампы. Излучают мягкий свет, меньше потребляют электроэнергии. Единственным отрицательным качеством является восприимчивость к механическим повреждениям;
• диодные лампы – наиболее оптимальный вариант для лестничного освещения. Лампы издают мягкий свет, не раздражающий глаза, потребляют минимальное количество энергии, устойчивы к смене напряжения и механическим воздействиям.

Разновидности ламп для люстр и светильников

Подсветка лестницы своими руками (инструкция)

Довольно оригинально и красиво выглядит подсветка лестницы светодиодами. Световые эффекты служат залогом комфортного передвижения, преображают до неузнаваемости интерьер. Оборудование продается в полном комплекте, поэтому при наличии элементарных знаний можно выполнить сборку системы своими руками.

Обычная

Для простой подсветки от сети потребуется выключатель. Боковые поверхности или свесы ступеней оснащаются светодиодной лентой. Система запускается кнопкой, находящейся на стене. Для работы вам понадобятся алюминиевый профиль, ножницы по металлу, линейка или рулетка, саморезы, сверло и шуруповерт.

Процесс устройства светодиодной подсветки от электросети выглядит следующим образом:

1. На каждой ступеньке лестницы или на стыке между стеной и ступенями нужно установить алюминиевый профиль, который закрепляется при помощи саморезов.
2. Установленный профиль необходимо обезжирить. Для этой цели обычно применяется спирт, уайт-спирит или другое средство.
3. Светодиодную ленту нужно разрезать на отрезки, длина которых соответствует ширине ступеней, можно делать их на 5-8 см меньше.
4. С ленты убирается защитная пленка, готовые элементы приклеиваются к установленному заранее профилю.
5. Далее необходимо вывести контакты для светодиодов. Делается это с обеих сторон лент, крайние контакты подключаются к общему электрокабелю.
6. Остается только подключить контроллер и блок питания, запустить систему. Для скрытия светодиодной ленты на профиль можно установить пластиковый плинтус.

На видео: как и к чему подключить светодиодную ленту.

Автоматическая

Схема основана на взаимосвязи датчика и контроллера (преимущественно использовать устройство ардуино/arduino). Сенсорные датчики устанавливают непосредственно напротив нижней и верхней ступеней, и при движении происходит активация контроллера светодиода.

Для сборки автоматической системы, нужно приобрести следующие составляющие:

• контроллер — главная составляющая всей схемы, подходят для большинства лестниц;
• плата со схемами, необходимая для установки контроллера;
• драйвер светодиодов — микросхема, соединяющаяся с выходами контроллера;
• датчики сенсоров — именно они будут реагировать на движения;
• фотоэлемент, который устанавливается, чтобы свет не включался днем;
• также потребуются провода для подключения и соединения всех составляющих.

Перед началом монтажа своими руками требуется собрать схему и запустить в тестовом режиме, чтобы убедиться, что составляющие в рабочей форме. Для этого нужно:

1. Подключить контроллер к компьютеру и загрузить управляющий код.
2. Установить контроллер на плату, соединить с драйверами светодиодов и подключить к выходам на ленты.
3. Сделать дополнительные два вывода для сенсоров, отвечающих за включение света.

Помимо выше указанных составляющих, рекомендуется также установить выключатель, который позволит отключить систему или переключить на постоянный режим.

На видео: умная подсветка лестницы — как это работает.

После сборки системы начинается установка. Автоматическая светодиодная подсветка лестницы ардуино своими руками монтируется в следующем порядке:

1. От лент отрезается необходимое количество фрагментов.
2. Ленты на концах закрываются специальными коннекторами.
3. После обезжиривания ступенек ацетоном приклеиваются светодиодные ленты.
4. Напротив нижней и верхней ступеней делаются отверстия, в которые устанавливаются подрозетники и утапливаются сенсорные датчики.
5. Провода от датчиков заводятся по штробам под ступени, а на косоуре крепится кабель-канал.
6. Коробка модуля управления помещается в закрытом месте, часто — под лестницей.
7. Проводники соединяются, после чего кабеля подключаются к коннекторам на плате.

После тестовой проверки, если не выявлено никаких неполадок и неточностей, данная система запускается на постоянный режим работы.

На видео: процесс монтажа и подключения автоматической подсветки лестницы.

Ознакомившись со способами организации освещения лестницы и поняв, какие типы осветительных приборов лучше использовать в каждом индивидуальном случае, можно смело сделать разработку собственной схемы. Также понадобится составить перечень необходимых материалов и используемого оборудования.

Вариант 1 – Проходные выключатели

Мы уже рассматривали с Вами схему подключения проходного выключателя. Сложного ничего нет, зато с помощью таких устройств можно управлять светом из 2х, 3х, а то и 4х точек. Такую идею часто используют и в частных домах. Если протяженность ступенек небольшая – один выключатель крепиться на первом этаже, второй – соответственно на втором. Схема освещения лестницы будет выглядеть следующим образом:

Если Вам нужно управлять лампочкой с трех мест – можно установить вспомогательный выключатель – перекрестный. В этом случае схема освещения лестничной площадки в частном доме будет выглядеть так:

Как Вы видите, разводка проводов не сложная. Ноль ведется напрямую к светильнику, фаза – на разрыв.

Обустройство беспроводной и обычной сетевой подсветки

Для освещения лестниц сегодня используется беспроводная подсветка. Она безопасная и очень удобная. Эта система состоит из автономного источника питания, осветительных приборов и датчиков движения.

Такая конструкция может работать даже в случае отключения электроэнергии в доме. Она включается в темное время суток. Чтобы установить приборы, не нужно сверлить стены и потолок. С их монтажом справится даже человек без специальной подготовки. Система безопасна: она не может перегреться, исключена вероятность короткого замыкания.

По сравнению с беспроводной, сетевая имеет свои недостатки. Чтобы ее сделать, нужно заранее распланировать расположение выключателей и развести под них провода. Это дорого, работу могут выполнять только специалисты. При отключении электричества сетевая подсветка работать не будет. Также сохраняется опасность короткого замыкания и перегрева. Если провод в стене случайно просверлить или вбить в него гвоздь, вся проводка выйдет из строя, и чтобы ее отремонтировать, придется все переделывать снова. Хозяевам новых домов специалисты рекомендуют делать беспроводную проводку – это проще и безопаснее.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.
