Датчики движения для включения света: удобства и экономические выгоды

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

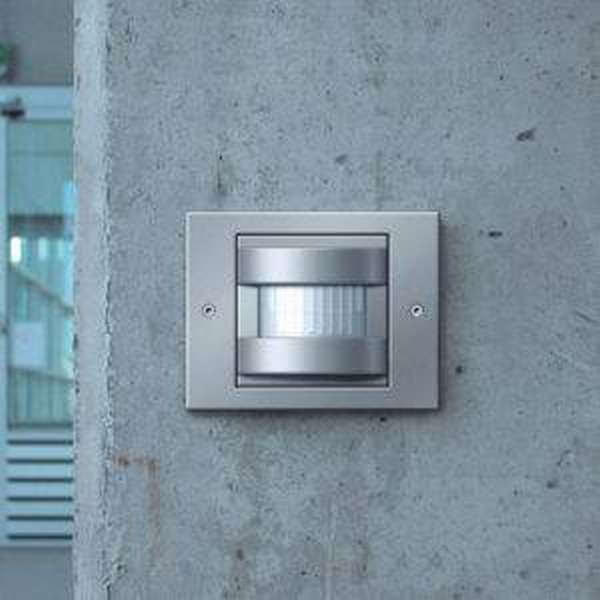

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Обозначение клемм сенсора

Существуют два основных варианта конструкций датчиков – с двумя клеммами для подключения или с тремя. Стандарта на маркировку клемм не установлено, и каждый производитель волен вводить свою систему обозначений. Но в большинстве случаев для двухвыводных датчиков выводы маркируются:

• L – для подключения фазного провода сети 220 вольт;
• L1 – для подключения провода к нагрузке (возможны варианты Out или стрелка, направленная наружу и т.д.).

У трехпроводных моделей клеммы обозначаются:

• L – для подключения фазного провода сети 220 вольт;
• N – эту клемму надо соединить с нулевым проводом;
• А – выход для управления нагрузкой (возможны варианты Out или стрелка, направленная наружу и т.д.).

Подключение проводки с детектору

Варианты подключения для разных модификаций рассмотрены ниже.

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

• обеспечение зоны обнаружения;
• защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
• подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

• L – фаза (для проводов коричневого или красного цвета);
• N – ноль (синий провод);
• L со штрихом или стрелочкой, или буква А – для осветительного прибора;
• РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

• последовательная;
• параллельная;
• на несколько датчиков движения;
• с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

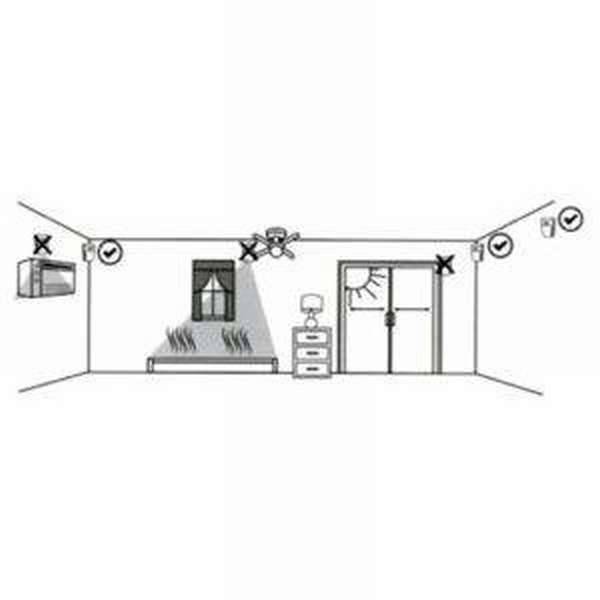

• В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
• На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
• Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Критерии выбора датчика движения

При выборе датчика движения большое значение имеет то, для какой цели он будет использоваться. Датчики, применяющиеся в системах управления освещением и другими бытовыми приборами, имеют некоторые дополнительные параметры, которые отсутствуют у приборов для охранной сигнализации.

Детектор движения для охраны выбирается по следующим основным характеристикам:

• Чувствительность;
• Угол зоны обнаружения;
• Длина зоны по горизонтали;
• Фиксируемая скорость движения;
• Наличие антисаботажной зоны;
• Напряжение питания;
• Диапазон температур.

Чувствительность хорошего датчика движения обязательно должна регулироваться, чтобы он не реагировал на домашних животных. Некоторые типы датчиков имеют ступенчатую регулировку, а отдельные модели оснащены подстроечным резистором, с помощью которого можно выполнить точную настройку чувствительности. Угол зоны обнаружения измеряется в градусах. Обычно он варьируется от 90 до 120 градусов. Исключение составляют детекторы движения типа «Штора», которые создают узкую, но протяжённую по горизонтали зону. Длина зоны обнаружения обычных датчиков может составлять 10-15 метров.

Датчики реагируют на скорость перемещения объекта от 0,1 метра в секунду, поэтому очень медленное перемещение может обмануть датчик.

Напряжение питания охранных датчиков движения обычно не превышает 12В, поскольку именно такое напряжение вырабатывает блок питания приёмно-контрольного прибора. Инфракрасные детекторы движения редко используются на улице, поэтому диапазон рабочих температур не является важным параметром. Это не относится к датчикам, предназначенным для управления освещением.

Датчики для управления освещением

Чтобы знать, как выбрать датчик движения для включения света, нужно знать некоторые специальные параметры таких устройств

Детекторы движения для включения света или другой техники могут устанавливаться как в помещении, так и на улице, поэтому нужно обращать внимание на диапазон рабочих температур. Наружные приборы должны иметь пыле- и влагозащищённый корпус и установочный кронштейн, позволяющий выставить нужную зону срабатывания. Кроме угла обзора и протяжённости зоны обнаружения, датчики имеют следующие параметры:

Кроме угла обзора и протяжённости зоны обнаружения, датчики имеют следующие параметры:

• Чувствительность;
• Уровень освещённости;
• Время включения;
• Коммутируемая мощность.

Чувствительность определяет массу тела, на которую будет реагировать датчик. Этот параметр регулируется с помощью потенциометра на корпусе датчика. Так же как и в охранных датчиках, чувствительность выставляется таким образом, чтобы не было ложных срабатываний на домашних животных. Уровень освещённости так же можно регулировать

При максимальном положении регулятора датчик будет срабатывать в дневное время, что не требуется при включении освещения, но может быть важно для включения других устройств

Если датчик предназначен для включения освещения, уровень освещённости выбирается таким, чтобы срабатывание происходило только в тёмное время суток. Регулировкой времени включения можно выставить тот интервал, в течение которого свет будет гореть. Это время варьируется от нескольких секунд до нескольких минут. Для удобства пользователя, параллельно датчику движения, может устанавливаться обычный выключатель. Коммутируемая мощность указывается в паспорте на устройство и обычно не превышает 1,5-2,0 кВт.

Подключение двух и трехпроводных датчиков своими руками

По типу подключения датчики бывают двух и трехпроводными. Двухпроводные датчики движения чаще всего ставят в обычные подрозетники.Подключение состоит из 4-х элементов:

• автоматический выключатель для подачи питания 220В;
• распредкоробка;
• датчик;
• светильники.

Монтаж прибора аналогичен подключению одноклавишного выключателя света -нужно подвести питающую фазу к датчику, и через него пустить ее на светильник. Первым делом заводите трехжильный кабель от автомата в щитке в распредкоробку. Далее протягиваете уже двухжильный провод до места установки датчика. Такие модели устанавливают на высоте в пределах от 1,2 м до 2,0 м от пола, они отличаются от настенных устройств, которые размещают под самый потолок недалеко от входной двери

Важно учитывать, чтобы открытые двери не перекрывали угол обзора датчика.

Далее, кабель идущий на светильник, также заводим в распредкоробку и соединяем все жилы – сначала ноли от кабеля питания – на кабель светильника, далее заземление, а фазу с автомата, соединяем с жилой, уходящей на датчик. Вторую жилу от кабеля датчика, пускаем на светильник

Затем подключаем датчик к цепи. Первую фазу заводим на соответствующую клемму. Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка». Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее производим настройку. Для этого выкручиваете по порядку все “флажки”.

1. Переводите устройство в автоматический режим.
2. Выставляете порог чувствительности, чтобы датчик не включался днем или в другое, ненужное время суток, в зависимости от уровня освещенности и силы светового потока.
3. Задаете время, через которое освещение отключится, как только исчезнет перемещение в зоне действия прибора. Подаете напряжение и проверяете работу всей схемы.

Преимущества двухпроводной схемы и датчиков движения:

• простота монтажа и подключения;
• возможность принудительного включения освещения без дополнительных выключателей света;
• универсальность.

Можно легко заменить любой одноклавишный выключатель таким устройством и автоматизировать систему освещения, без серьезных затрат. Однако данные приборы иногда плохо работают с энергосберегающими и светодиодным лампочками, которые начинают сильно мерцать.

Самые популярные марки трехпроводных датчиков с тремя клеммами – это инфракрасные датчики движения, при покупке которых нужно обращать внимание на температуру эксплуатации и на степень их влагозащиты. В качестве уличного освещения понадобятся полностью влагозащищенные модели IP65.

На трехпроводной датчик заводят 220В, то есть фазу и ноль

Вся система также состоит из 4-х элементов:

• автоматический выключатель;
• распредкоробка;
• датчик;
• светильник.

По желанию можно добавить отдельный выключатель света. При подключении трехпроводного датчика, в распредкоробку заводят 3 кабеля:

• трехжильный от автомата (фаза-ноль-земля);
• трехжильный на освещение (если светильники с металлическим корпусом);
• трехжильный на датчик.

Нули собираются в одну точку. “Земля” с автомата подключается к “земле” на светильнике. Также как на ранее рассмотренной схеме, только теперь на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. Под корпусом имеется три клеммы: два ввода для питания 220В и один выход. Клеммы находятся в корпусе под нижней защитной крышкой. Из корпуса выходят три провода разного цвета, маркировка и обозначение которых есть в инструкции:

• красный А – выход;
• синий N – ноль;
• коричневый L – фаза входная.

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

1. Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
2. Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на клеммах. Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
3. До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

• LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
• TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
• SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано. Это снижает чувствительность прибора

Это снижает чувствительность прибора

Таблица с картинками к монтажу:

Изображение	Этап монтажа
	Выбор места монтажа
	Осмотр прилагаемой схемы
	Зачищаем провода и присоединяем к домашнему освещению
	Настройка датчика клавишами
	Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

1. Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
2. Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
3. Внутренние датчики не располагают рядом с отопительными радиаторамиили бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
4. Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности. Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.
