Как соединить металлопластиковые трубы: 3 способа

Как соединить металлопластиковую трубу своими руками. Особенности монтажа

Монтаж системы во многом похож на соединение полипропиленовых или металлических труб, с той разницей, что сварные соединения в этом случае не применяются. Желательно при сборке системы выдерживать геометрию прямых линий, хотя в случае необходимости эти трубы поддаются изгибу. Правильно изогнуть металлопластиковые трубы и не повредить их структуру поможет специальный инструмент – трубогиб.

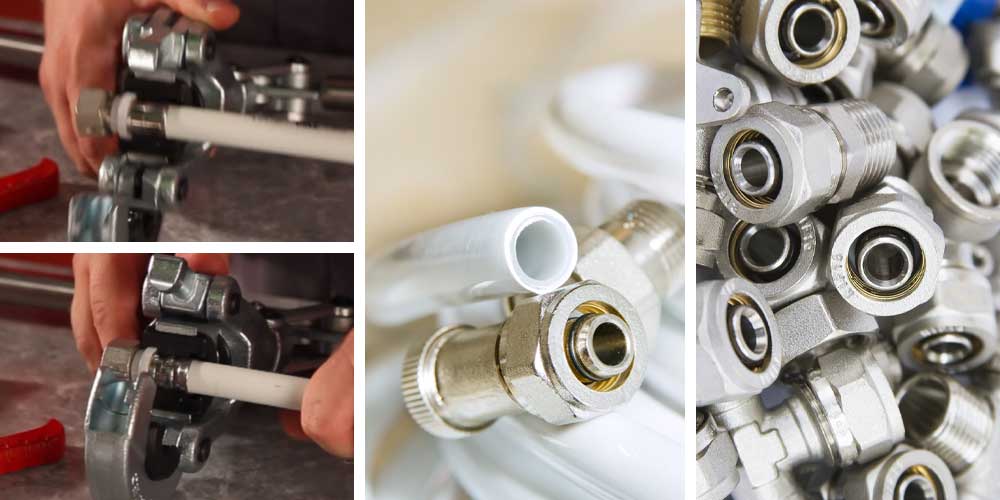

Все соединения труб металлопластиковых реализуются при помощи фитингов, после этапа подготовительных работ. Подготавливают трубы после тщательного расчета конфигурации будущей водопроводной или отопительной системы, точно определив необходимое количество переходных и связующих элементов – фитингов.

Для того, чтобы правильно соединять трубы из металлопластика, необходим набор инструментов. Для разных типов соединений потребуются именно те, которые лучше всего соответствуют используемым фитингам.

Чтобы решить, как соединять металлопластиковые трубы между собой, необходимо отталкиваться от общего бюджета проекта и целевого назначения системы. Для несложного водопроводного контура применяют простейшие способы: трубы соединяются между собой при помощи самозажимных фитингов. Для системы типа «теплый пол» целесообразно использовать обжимные пресс — муфты.

Для соединения металлопластиковых труб целесообразно применять металлические фитинги

Комплект инструментов монтажника для работы с разными фитингами:

труборез – его используют профессиональные монтажники для обрезки труб до нужной длины. Представляет собой специальный инструмент для обрезки полипропиленовых, полиэтиленовых и металлопластиковых труб

Благодаря широкому режущему лезвию и рычажному узлу передачи усилия от рукоятей инструмента срез получается ровным, это важно для любого способа соединения металлопластиковых труб. Значительно сокращается время монтажа системы своими руками;
пара накидных ключей, с их помощью монтируются зажимные фитинговые соединения для металлопластиковых труб, причем один ключ используется в качестве фиксатора, а вторым удобно работать с зажимной гайкой;
рожковый или разводной ключ будет использован при подключении металлопластикового контура к металлическому трубопроводу

В этом случае соединение реализуется специальными фитингами, дополненными резьбовыми соединениями;
в комплекте инструментов профессионального монтажника обязательно найдется так называемый «калибр» — им можно проверить правильность среза труб различного диаметра, и снять фаску с внутренней поверхности отрезанной трубы. Без этого правильного и надежного соединения для металлопластиковой трубы не добиться;
инструмент под названием «эспандер» способен расширить внутренний диаметр трубы в случае неразъемного соединения;
массивный, но необходимый в работе трубогиб – также непременный атрибут мастера, привыкшего монтировать систему из металлопластиковых труб правильно и быстро;
обжимные клещи. Исключительно профессиональный и недешевый инструмент, используется для пресс соединения металлопластиковых труб, а именно — запрессовки обжимных пресс — шайб на фитингах. Различают два вида: ручные и гидравлические клещи. В комплекте поставки присутствует специальный шаблон, для проверки геометрии и качества соединений;
пресс для надвижного фитинга также может быть с ручным или гидравлическим приводом.

Резать трубы нужно специальными ножницами, чтобы срез был ровным и без заусенцев

Инструмент, используемый для монтажа, отличается качеством в зависимости от производителя. Логично, что профессиональный инструмент – это высококачественные компоненты для длительного пользования.

Некоторые мастера заменяют труборез обычной ножовкой по металлу. Но в это случае срез может получиться неровным, что скажется на качестве соединения.

Использование компрессионных фитингов

Компрессионные фитинги

Существует еще один способ соединить металлопластиковые трубы – используя компрессионные фитинги. Такой способ наиболее экономичный, так как не требует использование дополнительных инструментов и оборудования. Кроме того, само соединение сделать очень просто, даже не имея каких-либо особых навыков.

Сами фитинги представляют собой штуцер, оснащенный разрезным кольцом и накидной гайкой. Каждый производитель может выпускать свои разновидности. Поэтому специалисты рекомендуют покупать фитинги от того же производителя что и металлопластиковые трубы (иногда может не подойти диаметр). Но какой бы фирмы ни был фитинг, принцип его установки всегда одинаков. Для работы понадобится:

• карандаш;
• труборез;
• калибратор;
• гаечный ключ.

Соединение металлопластиковых труб С помощью карандаша отмерьте место будущего среза. Затем труборезом отрежьте нужный кусок трубы. Далее (обязательный пункт) откалибруйте отверстие. Затем надеваем на конец накидную гайку и уплотнительные кольца и вставляем штуцер. Чтобы облегчить работу, можно смочить резиновые уплотнители фитинга водой. Затем с помощью гаечного ключа затягиваем накидную гайку. При работе ключом не нужно прикладывать чрезмерных усилий, так как можно повредить соединение.

Как видно, таким способом соединить две металлопластиковых трубы не составляет особого труда. При этом стык получается разборным. Это может значительно упростить ремонт и замену поврежденных участков. Если есть какие-то непонятные вопросы (например, с проведением обязательной калибровки), то можно посмотреть видео из интернета.

Ремонт металлопластикового соединения

Фитинговые металлопластиковые соединения труб канализации периодически требуют ремонта. Даже когда вы правильно выполнили все операции, спустя пару лет соединения могут ослабиться из-за действия разных температур, давления воды или просто от «старости». Так как непосредственно труба монолитна, то это означает, что ремонт труб должен производиться только в местах их крепления – фитингах.

Самое первое, что для начала необходимо выполнить, это просто подтянуть место крепления фитинга. Сделать это надо очень аккуратно. Если течь все равно после этого продолжает идти, то нужно будет разобрать соединение. Вероятные причины появления течи:

• Лопнул металлический корпус фитинга. Поменяйте полностью фитинг.
• Кривой срез у трубы. Сделайте ровным и откалибруйте срез.
• Деформированы резиновые уплотнители. Их нужно поменять.

Нужно отметить, что металлопластиковые трубы изготавливают не только для холодного и горячего водоснабжения. Также существуют трубы для канализации и отопления. Эти разновидности металлопластиковых изделий отличаются тем, что имеют внутри конструкцию не из пищевого полиэтилена, а используется технический пластик. Потому и цена этой трубы намного ниже.

https://youtube.com/watch?v=3NQ6eyjoFqk

Способы соединения труб своими руками

Металлопластиковые системы монтируют с помощью специальных элементов — фитингов. Фитинги представляют собой детали различной конфигурации, применяемые для монтажа водопроводных и отопительных систем.

В зависимости от назначения изделия выпускают следующих модификаций:

1. Муфты. Предназначены для устройства прямых соединений труб одинакового диаметра.
2. Переходы с металла на пластик служат для стыковки МПТ со стальными магистралями, а также могут устанавливаться в местах сочленений профиля разного диаметра — тройник, отвод и др.
3. Угольники, кресты применяются для подключения отдельных секций трубопровода к центральной магистрали под прямым углом.

можно выполнить тремя способами:

1. Компрессионным (обжимным).
2. Прессовым.
3. Пуш-фитинговым.

Сборка с использованием обжимных соединений наиболее доступна для производства работ своими руками.

Для ее выполнения требуется наличие минимального комплекта инструментов:

• трубореза;
• гаечного и разводного ключа;
• калибратора и фаскоснимателя.

Компрессионный способ позволяет получить разборные соединения, которые, в случае обнаружения дефектов, легко демонтировать и заменить на новые. Недостатком такого способа является то, что эксплуатация трубопровода требует периодического технического обслуживания.

Монтаж пресс-муфты выполняют с помощью специального инструмента, предусмотренного только для такого типа конструкций. Стыковка профилей получается неразъемной, что обеспечивает хорошую герметичность соединений и надежность эксплуатации.

Самый простой способ устройства магистралей — это пуш-фитинг, не требующий особых приспособлений и приборов. Отрезок трубы вставляется в муфту и задвигается внутрь до щелчка. Соединение готово.

Автономное водоснабжение для водопровода, отопления и канализации с использованием МПТ можно выполнять скрытой прокладкой в полах, стенах, скрывать штукатуркой, бетонировать.

Выбор финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ. Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором.Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров.

Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой.

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов.

Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде.

Два способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости труб..

На графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубами.

Экструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 см.

Стандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скоб.

Для фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостью.

Перед укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофру.

Дешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пены.

Правильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкции.

Не забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением.

Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

1. компрессионные фитинги для металлопластиковых труб;
2. детали обжимного (или прессового) типа;
3. надвижные фитинги для труб из металлопластика.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

1. Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
2. Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
3. Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

1. Конец трубы обрезается строго под углом 90˚ к ее оси.
2. С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
3. На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
4. Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

1. Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
2. Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
3. В отверстие в трубе вставляется штуцер соединительного элемента.
4. Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Виды полимерных труб

Пластиковые трубы широко применяются для монтажа трубопроводов различного назначения.

Полипропиленовые трубы

Полипропиленовые трубы изготавливаются из полипропилена, полимера, который синтезируется из пропилена путем химической реакции.

Трубы из полипропилена маркируются:

• PP – однослойный полипропилен,
• PPH – гомополимер полипропилена,
• PPB – сополимер полипропилена,
• PPR – рандомполимер полипропилена, в зависимости от рабочего давления PN 10 – PN 25,
• PPR-FB-PPR – армированная стекловолокном PPR труба,
• PPR/PPR-GF/PPR – армированная композитным слоем со стекловолокном PPR труба,
• PPR-AL-PPR – армированная алюминиевой фольгой PPR труба,
• PP-RCT-AL-PPR – внешний слой улучшенный PPR, армированная алюминиевой фольгой PPR труба.

Полипропиленовые трубы используются в системах холодного водоснабжения (PP), канализации и вентиляции (PPB), горячего водоснабжения и отопления(PPR).

PPR трубы обладают механической прочностью, низкой теплопроводностью, устойчивостью к воздействиям агрессивной среды.

Полипропиленовые трубы выпускаются отрезками по 2, 4, 6, 12 м и диаметром от 10 до 1200 мм. Гибкие полипропиленовые трубы могут продаваться в бухтах.

ПВХ трубы

ПВХ трубы изготавливают из поливинилхлорида. Поливинилхлорид – бесцветная пластмасса, которая устойчива к агрессивным средам. Имеет малую морозостойкость. Устойчив к нагреву до 66 градусов Цельсия.

Поливинилхлоридные трубы имеют следующую маркировку:

• ПВХ или PVC – поливинилхлорид,
• ХПВХ или PVC-C – хлорированный поливинилхлорид.

Трубы ПВХ используются при устройстве внутренних и наружных канализационных трубопроводов, а также в качестве защитных коробов для электропроводки и слаботочных сетей.

ПВХ трубы выпускаются отрезками без раструбов, отрезками с раструбом под уплотнительное кольцо или отрезками с раструбом под клеевое соединение. Длина отрезков от 2 до 12 м с шагом 0,25 м. Диаметры труб от 5 до 1000 мм.

Металлопластиковые трубы

Металлопластиковые трубы имеют многослойную структуру, в которой наружный и внутренний защитные слои обычно представляют собой полиэтилен или сшитый полиэтилен, а внутренний барьерный слой – алюминиевую или медную фольгу толщиной от 0,15 до 0,5 мм. Слои при производстве склеиваются между собой.

Маркировка металлопластиковых труб состоит из комбинации обозначений слоев трубы. PE – защитный слой из полиэтилена, PE-RT – защитный слой из полиэтилена повышенной термостойкости, PE-X – защитный слой из молекулярно сшитого полиэтилена повышенной термостойкости, AL – барьерный слой из сваренной алюминиевой фольги.

Металлопластиковые трубы применяются для монтажа трубопроводов холодного и горячего водоснабжения и отопления.

Наружные диаметры металлопластиковых труб составляют 16, 20, 26, 32, 40, 50, 63 мм. Труба выпускается в бухтах длиной от 50 до 200 м.

Полиэтиленовые трубы

Полиэтиленовые трубы изготавливаются из полимера этилена. Этилен – продукт переработки нефти и газа. Различается полиэтилен высокого давления и низкого давления.

Трубы из полиэтилена маркируются ПЭ или PE.

Полиэтиленовые трубы низкого давления маркируются ПНД, ПЭНД, ПЭНП или LDPE. Трубы из полиэтилена высокого давления маркируются ПВД, ПЭВД, ПЭВП или HDPE.

Из полиэтилена ПЭ производят гофрированные трубы, обладающие устойчивостью к механической деформации. Трубы ПЭ применяются в безнапорных системах канализации, а также электроснабжения и связи.

Трубы из ПНД имеют высокую плотность и твёрдость. Применяются в системах напорных трубопроводах воды и газа.

Трубы из ПВД используются для монтажа безнапорных трубопроводов воды.

Сравнительная характеристика различных труб

Трубы из металлов

Отдельно стоит отметить те случаи, когда в трубопроводе использована медь, что является довольно экзотичным. Дело в том, что медь чересчур мягка и пластична, чтобы ее можно было применять для монтажа сантехники. Единственным вариантом может быть устройство медного элеваторного узла из меди с остальной разводкой из полипропиленовых труб

Следовательно, в дальнейшем медные изделия мы не будем принимать во внимание

Как известно, основными качествами, определяющими высокий спрос на металлические изделия, являются их прочность к механическим повреждениям и твердость.

Кроме того, каждая разновидность труб из металлов имеет и свои индивидуальные характеристики:

• стальные изделия – подвержены зарастанию внутренней поверхности и коррозии;
• трубы с цинковым покрытием – отличаются устойчивостью к коррозии, однако, довольно сложны в монтаже;
• нержавеющая сталь – такие трубопрокаты отличаются высокой стоимостью и довольно сложны в обработке;
• чугунные трубы – более ранние марки отличались достаточной хрупкостью к ударам, а вот чугун ВЧШГ является достаточно крепким (подробнее: «Характеристики труб ВЧШГ, особенности производства и использования»).

Трубы из полимерных материалов

В данном случае стоит разделить пластиковые трубы на изделия из поливинилхлорида, полипропилена и полиэтилена.

Характеристики каждого вида изделий таковы:

• поливинилхлорид – достаточно хрупкий материал, поэтому применяют его для канализационных труб, хотя и недостаточно часто;
• полиэтилен – отличается невысокой температурой плавления (начиная с 80 ℃), достаточно пластичный и мягкий материал, поэтому их целесообразно применять только для холодного водоснабжения;
• полипропилен – наиболее прочный материал, по сравнению с прочими полимерами, он намного легче других, так что может с успехом применяться для трубопроводов горячего водоснабжения.

Компенсаторы расширения труб ПП

Вследствие теплового расширения полипропиленовых труб из-за высоких температур, через некоторое время трубы удлиняются и начинают провисать. В связи с этим на магистралях, длина которых более 10 м, используют гибкие компенсаторы.  «Как сделать теплоизоляцию полипропиленовых труб, какой материал использовать при этом».

Разновидности компенсаторов

Бывают такие виды устройств для нивелирования теплового удлинения полипропиленовых труб:

1. Осевые. Такие компенсаторы имеют крепежные направляющие элементы, и выполняют функцию неподвижных опор. Их легко устанавливать.
2. Сдвиговые. Такие детали могут двигаться в двух направлениях. У них есть одно- или двухсильфонная гофра из нержавеющей стали. Их скрепление между собой происходит при помощи арматурного соединения.
3. Поворотного типа. Благодаря им можно нейтрализовать линейное удлинение на отрезке поворота трубы и закрепить поворотный угол. Применяются такие детали в местах, где есть необходимость изменить направление сети под прямым углом.
4. Универсальные. У таких устройств присутствуют три типа рабочего хода: угловой, поперечный и осевой. Такие изделия чаще всего используются при сооружении малой магистрали, а также тогда, когда нет возможности произвести монтаж компенсаторов сильфонного типа (про «Типы компенсаторов для полипропиленовых труб и способы их установки»).
5. Фланцевого типа. Представляют собой устройства из резины для устранения температурного расширения полипропиленовых труб, а точнее, для подавления ударной волны, или для сглаживания осевых неточностей магистрали. Волна может возникать вследствие резкого увеличения давления внутри системы.

Закрепляются такие виды компенсаторов либо сварным, либо фланцевым способом.

Отличительные особенности компенсаторов:

• Нейтрализация вихревого потока и установление нормального давления внутри труб.
• Система получает достаточную герметичность.
• Трубная магистраль прослужит дольше.

Как соединить металлопластиковую трубу с металлической

Если ранее водопроводная система состояла из металлического трубопровода, может возникнуть проблема в месте перехода от старой металлической трубы к новой металлопластиковой. Вопрос решается с помощью металлической обжимной муфты.

Соединение металлопластиковой трубы с металлической

Пошаговый процесс соединения выглядит так:

1. Конец старого металлического трубопровода очищается от грязи и ржавчины.
2. Рожковым ключом осуществляется накручивание муфты.
3. Изделие калибруется, на него надевается обжимное кольцо и гайка.
4. Затем на свободный конец фитинга надевается металлопластиковый трубопровод и закручивается гайкой.

При работе также пригодится пакля и краска, они помогут избежать протечек и будут способствовать более плотному соединению.
