Зачем проводить расчет толщины утеплителя
Рассчитывать толщину утеплителя нужно для всех видов ограждающих конструкций.
Зачем для расчета толщины утеплителя для стен использовать калькулятор? Однозначно, что наобум взять, например, какой-нибудь пенопласт и наклеить его на стены будет ошибкой. Во-первых, надо соблюдать определенные правила монтажа, которые являются основой качественного утепления. А во-вторых, нужно рассчитать слой теплоизоляции. Помимо правильного, вариантов два: слой утепления может быть толще или тоньше необходимого. Оба варианта не подходят, первый, так как стены будут промерзать, а второй приведет к неоправданным расходам. Также читают: «Утепление деревянного дома согласно современной технологии«.
Делая расчет утеплителя для стен на калькуляторе, вы автоматически сводите на нет все вероятные проблемы из-за слишком тонкой теплоизоляции:

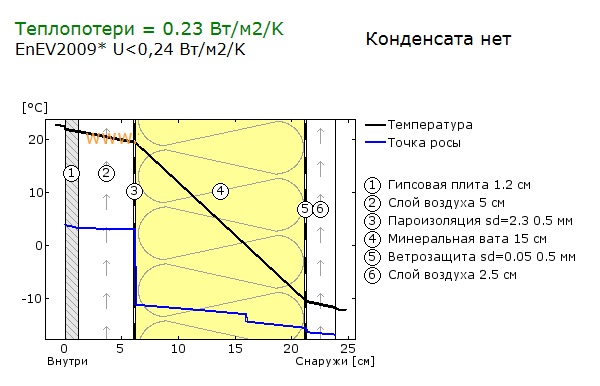

- перенос точки росы на внутреннюю стену помещения;
- образование плесени;
- теплопотери помещения выше нормы.
Кстати, есть определенные нормы теплосопротивляемости конструкций, установленные на государственном уровне. Эти нормы приведены в коэффициентах для каждой климатической зоны России. Об этом мы расскажем несколько позже. Как вы уже поняли, серьезные проблемы появляются только тогда, когда расчет толщины утеплителя для стен был выполнен с погрешностью в меньшую сторону. Касательно толщины теплоизоляции больше, чем это необходимо, ничего, кроме лишних растрат, это вам не сулит. В этом плане больше – не значит лучше, поэтому нужно все делать согласно технологии.
От чего зависит толщина
Расчет толщины утеплителя для стен должен начинаться с определения основных показателей технологии строительства. К таким показателям относятся толщина существующих стен и материал, из которых они выполнены, материал теплоизолятора, а также климатические условия вашего региона, конструкция и износ стен здания, внутренние размеры помещения и другие, текущие показатели.
Рассмотрим подробнее элементы вычисления для стенового теплоизолятора.
Толщина стен, а также материалы, из которых они возведены, указаны в техпаспорте вашего жилья, ознакомиться с которым можно в ЖЭКе или в управляющей компании. Эти показатели имеют значение, поскольку для каждой климатической зоны существуют свои показатели норм по строительству и последующему теплососпротивлению.
Материал утеплителя важен, поскольку именно от него зависит последующее уменьшение потери тепла вашей квартирой. У каждого материала свой коэффициент теплопроводности, вследствие чего будет различаться и минимально допустимая толщина утеплителя.
Износ и конструкция стен также влияют на процесс утепления, поскольку в зависимости от стороны (наружная или внутренняя) процесс утепления может понадобиться согласовать с коммунальными службами, которые и сообщат вам, насколько сильно повреждена стенка. Если здание давно не подвергалось косметическому ремонту, то кроме более толстого слоя утеплителя, в процессе монтажа большой объем времени отнимет шпаклевка стыков, трещин и укрепление перекрытий.
Следует заметить, что толщина утеплителя для наружных стен не рассчитывается с такой щепетильностью, как для внутренних. Причина такому пренебрежению заключается в невозможности предсказать погоду. Если внутри квартиры вы можете определить температурный уровень в зимний период времени по ежегодным показателям во время отопительного сезона, то снаружи погодные условия предсказать невозможно. Потому для внешнего утепления берется толщина, превышающая минимальную минимум в 1,5 раз. Таким образом, вы не потратитесь на лишние материалы и утеплите свои стенки.
Расчет толщины утеплителя в офлайн-режиме

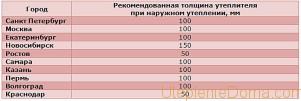

Рекомендованная толщина утеплителя для разных регионов.
Если по какой-либо причине расчет количества утеплителя на онлайн-калькуляторе вам не по душе, можете провести его самостоятельно, только учтите, что придется запастись терпением и быть внимательными. Для начала требуется определить вашу климатическую зону. За справкой можно обратиться к строительным нормам и правилам Российской Федерации с рабочим номером ГСН 81-05-02-2001. Находите в приложениях таблицу №4, а в ней свой регион. Напротив будет коэффициент теплосопротивления. Вообще, выделяют шесть регионов, которым соответствует коэффициенты от 0,3 для Анапы до 1,6 для острова Земля Франца-Иосифа. Интересная статья: «Утеплитель из картона, бумаги, целлюлоза«.
Затем нам нужно посчитать, какое теплосопротивление дома (Z) в настоящий момент, начиная со стен. Для этого находим коэффициент теплопроводности материала (Х), из которого построены стены и замеряем их толщину (У). Потом толщину в метрах делим на коэффициент теплопроводности материала, полученный результат понадобится для дальнейших расчетов. Формула очень простая: Z = У/Х
Имея нормативное значение теплосопротивления ограждающих конструкций и фактическое в каждом индивидуальном случае, мы легко можем вычислить разницу, чтобы узнать насколько фактические показатели недотягивают до нормы. Имея это значение, из вышеуказанной формулы мы можем вычислить необходимую толщину теплоизоляционного слоя.
Формула расчета толщины утеплителя следующая: коэффициент теплосопротивления теплоизоляции нужно умножить на разницу нормативного и фактического теплосопротивления ограждающей конструкции.
К полученному результату нужно добавить 10%. Если теплоизоляции такой толщины нет в продаже, то просто берите ближайший стандартный размер с погрешностью в большую сторону, даже если есть очень близкое значение с погрешностью в меньшую сторону. В этом случае лучше перестраховаться, цена ошибки достаточно велика.
Зачем и как надо утеплять дом?
Наружные стены, окна, покрытие, т.е. ограждающие конструкции здания, защищают внутренние помещения от холода, ветра, дождя, снега. Специалисты называют их ограждающими конструкциями.
Благодаря способности ограждений препятствовать прохождению через них тепла в доме в холодное время года сохраняются условия теплового комфорта. Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R:
R=1/αB+R+1/αH,
где
αB — коэффициент теплоотдачи у внутренней поверхности ограждения, равный 8,7 Вт/м2°С;
αH,— коэффициент теплоотдачи у наружной поверхности ограждения, равный 23 Вт/м2°С;
R — термическое сопротивление конструкции, м2°С/Вт.
Чем выше сопротивление теплопередаче R конструкции, тем лучшими теплозащитными свойствами она обладает и тем меньше тепла через нее теряется.
Термическое сопротивление R конструкции зависит от толщины материала d и его коэффициента теплопроводности l.
Если конструкция выполнена из одного материала, т.е. является однослойной, то ее термическое сопротивление вычисляется по формуле:
R = d/l
Если конструкция многослойная, то ее термическое сопротивление будет складываться из термических сопротивлений отдельных слоев Ri:
R= ∑R = R1 + R2 + … + Rn
Коэффициент теплопроводности материала характеризует его теплозащитные свойства и показывает, какое количество тепла проходит через 1м2 материала толщиной 1м при разности температур на его поверхностях в 1°С.
Конструкции из материалов с низким значением коэффициента теплопроводности l обладают высоким сопротивлением теплопередаче R, а значит, и высокими теплозащитными качествами.
Существуют нормы по теплопередаче ограждающих конструкций. Значения требуемого сопротивления стеновых конструкций для различных регионов России сведены представлены в таблице 1. Для примера желтым цветом выделен Северо-западный регион (Санкт-Петербург).
Таблица 1. Нормируемое сопротивление теплопередаче наружных стен из условия энергосбережения для регионов России
| Города | Требуемое сопротивление теплопередаче стеновых конструкций Rо, (м2*град С)/Вт | ||
|---|---|---|---|
| R стены, жилые | R стены, общественные | R стены, производственные | |
| Архангельск | 3,56 | 3,05 | 2,23 |
| Астрахань | 2,64 | 2,26 | 1,71 |
| Барнаул | 3,54 | 3,04 | 2,22 |
| Владивосток | 3,04 | 2,61 | 1,94 |
| Волгоград | 2,78 | 2,39 | 1,79 |
| Воронеж | 2,98 | 2,56 | 1,91 |
| Екатеринбург | 3,49 | 2,99 | 2,22 |
| Ижевск | 3,39 | 2,9 | 2,14 |
| Иркутск | 3,79 | 3,25 | 2,37 |
| Казань | 3,3 | 2,83 | 2,08 |
| Калининград | 2,68 | 2,29 | 1,73 |
| Краснодар | 2,34 | 2 | 1,54 |
| Красноярск | 3,62 | 3,1 | 2,27 |
| Магадан | 4,13 | 3,54 | 2,56 |
| Москва | 3,13 | 2,68 | 1,99 |
| Мурманск | 3,63 | 3,11 | 2,28 |
| Нижний Новгород | 3,21 | 2,75 | 2,04 |
| Новосибирск | 3,71 | 3,18 | 2,32 |
| Оренбург | 3,26 | 2,79 | 2,06 |
| Омск | 3,6 | 3,08 | 2,26 |
| Пенза | 3,18 | 2,72 | 2,01 |
| Пермь | 3,48 | 2,98 | 2,19 |
| Петрозаводск | 3,34 | 2,86 | 2,11 |
| Петропавловск-Камчатский | 3,07 | 2,63 | 1,95 |
| Ростов-на-Дону | 2,63 | 2,26 | 1,7 |
| Самара | 3,19 | 2,73 | 2,02 |
| Санкт-Петербург | 3,08 | 2,64 | 1,96 |
| Саратов | 3,07 | 2,63 | 1,95 |
| Сургут | 4,09 | 3,51 | 2,54 |
| Тверь | 3,15 | 2,7 | 2 |
| Томск | 3,75 | 3,21 | 2,34 |
| Тула | 3,07 | 2,63 | 1,95 |
| Тюмень | 3,54 | 3,04 | 2,22 |
| Уфа | 3,33 | 2,86 | 2,1 |
| Хабаровск | 3,56 | 3,05 | 2,24 |
| Ханты-Мансийск | 3,92 | 3,36 | 2,44 |
| Чебоксары | 3,29 | 2,82 | 2,08 |
| Челябинск | 3,42 | 2,93 | 2,16 |
| Чита | 4,06 | 3,48 | 2,52 |
| Южно-Сахалинск | 3,36 | 2,88 | 2,12 |
| Якутск | 5,04 | 4,32 | 3,08 |
| Ярославль | 3,26 | 2,79 | 2,06 |

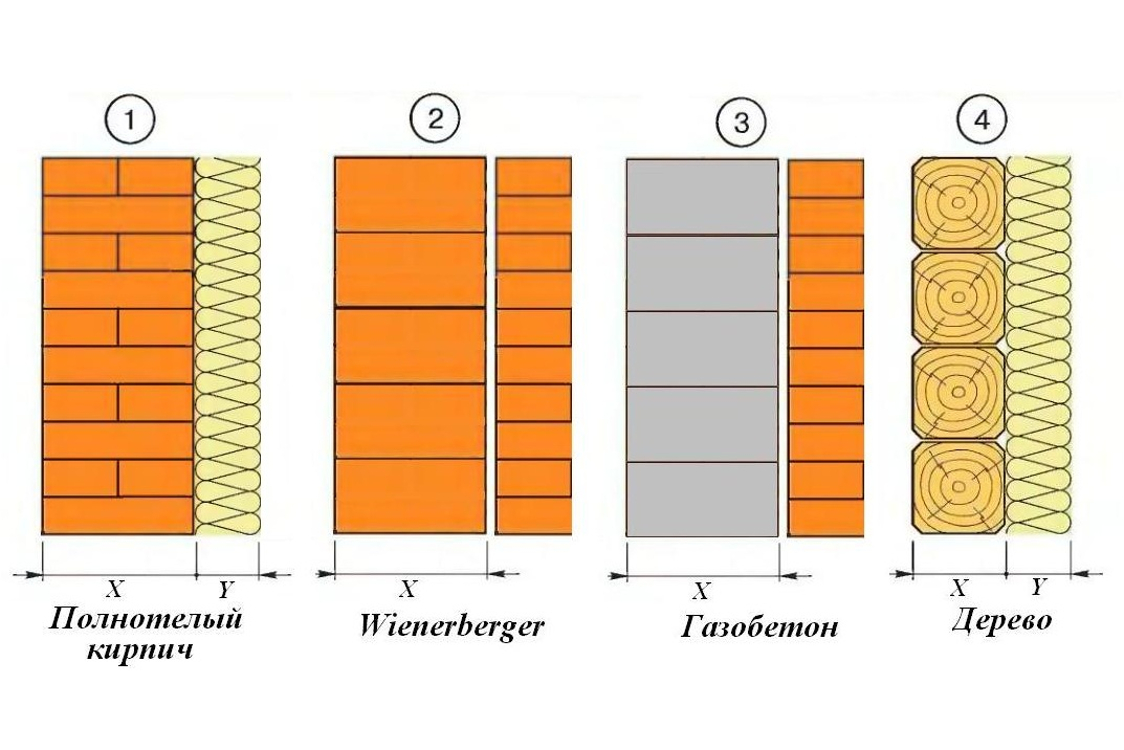

Варианты исполнения несущих стен представлены в таблице 2. Желтым цветом обозначены варианты, удовлетворяющие требованиям по теплопередаче стеновых конструкций для Северо-Западного региона.
Таблица 2. Варианты исполнения несущих конструкций здания и их утепления для реализации требований по энергосбережению
| Плотность материала несущей стены, кг/м3 | Толщина несущей стены, мм | Сопротивление теплопередаче конструкции (м2*К/Вт), для условий А/Б | ||||
|---|---|---|---|---|---|---|
| Без утеплителя | Толщина утеплителя, мм | |||||
| 50 | 100 | 150 | 200 | |||
| железобетон | ||||||
| 2500 | 200 | 0,10 | 1,45 | 2,64 | 3,83 | 5,02 |
| 0,09 | 1,37 | 2,48 | 3,59 | 4,7 | ||
| 250 | 0,13 | 1,48 | 2,67 | 3,86 | 5,05 | |
| 0,12 | 1,39 | 2,5 | 3,61 | 4,72 | ||
| 300 | 0,16 | 1,58 | 2,7 | 3,89 | 5,08 | |
| 0,15 | 1,42 | 2,53 | 3,64 | 4,75 | ||
| кирпич обыкновенный | ||||||
| 1800 | 250 | 0,36 | 1,71 | 2,9 | 4,09 | 5,28 |
| 0,31 | 1,58 | 2,69 | 3,8 | 4,91 | ||
| 380 | 0,54 | 1,89 | 3,08 | 4,27 | 5,46 | |
| 0,47 | 1,74 | 2,85 | 3,96 | 5,07 | ||
| 510 | 0,73 | 2,08 | 3,27 | 4,46 | 5,65 | |
| 0,63 | 1,9 | 3,01 | 4,12 | 5,23 | ||
| кирпич силикатный | ||||||
| 1800 | 250 | 0,33 | 1,68 | 2,87 | 4,06 | 5,25 |
| 0,29 | 1,56 | 2,67 | 3,78 | 4,89 | ||
| 380 | 0,50 | 1,85 | 3,04 | 4,23 | 5,42 | |
| 0,44 | 1,71 | 2,82 | 3,93 | 5,04 | ||
| 510 | 0,67 | 2,02 | 3,21 | 4,4 | 5,59 | |
| 0,59 | 1,86 | 2,97 | 4,08 | 5,19 | ||
| кирпич керамический пустотелый | ||||||
| 1400 | 250 | 0,48 | 1,83 | 3,02 | 4,21 | 5,4 |
| 0,43 | 1,7 | 2,81 | 3,92 | 5,03 | ||
| 380 | 0,73 | 2,08 | 3,27 | 4,46 | 5,65 | |
| 0,66 | 1,92 | 3,04 | 4,15 | 5,25 | ||
| 510 | 0,98 | 2,33 | 3,52 | 4,71 | 5,9 | |
| 0,88 | 2,15 | 3,26 | 4,37 | 5,48 | ||
| газобетон и пенобетон | ||||||
| 600 | 200 | 0,91 | 2,26 | 3,45 | 4,64 | 5,83 |
| 0,77 | 2,04 | 3,15 | 4,26 | 5,37 | ||
| 300 | 1,36 | 2,71 | 3,9 | 5,09 | 6,28 | |
| 1,15 | 2,42 | 3,53 | 4,65 | 5,76 | ||
| 600 | 2,73 | 4,08 | 5,27 | 6,46 | 7,65 | |
| 2,31 | 3,58 | 4,69 | 5,8 | 6,91 | ||
| каркасный дом | ||||||
| 1,5 | 2,69 | 3,88 | 5,07 | |||
| 1,42 | 2,53 | 3,64 | 4,75 |
Анализ таблицы 2 показывает, что:
Расчет общего количества утеплителя
Для правильного подсчета необходимого утеплителя необходимо точно знать параметры стен в доме. Для примера возьмем проект небольшого дачного дома в 40м2 с отделкой минеральной ватой в 10см:
- Рстен = 5х2+8х2;
- Рстен = 26м;
- Толщина стен = 10 см (утеплитель)= 2 слоя (по 5 см каждый);
- Высота стен = 2 м.
Подставляем переменные в уравнение:
Необх. кол-во ваты = 26м х 2м х 2слоя = 52 м2 утеплителя х 2 = 104 м2 утеплителя.
Зная параметры одного листа минеральной ваты, можно просчитать количество в листах.
- Например, лист ваты 50х500х1000 мм (0,5м2).
- Необходимое количество листов = 104 м2/ 0,5м2 = 208 листов.
Отсюда можно узнать цену и определить общую стоимость утеплителя для дома.
Расчет толщины утеплителя — правильная методика
Чтобы сегодня произвести расчет толщины утеплителя не нужно обладать знаниями инженера. Проще всего сделать это с помощью онлайн калькулятора, доступного в свободном режиме для всех желающих. Приложения построены с учетом ряда вводных, поэтому позволяют получить достаточно точные результаты быстро, без хлопотных вычислений и многочисленных формул.
Для чего нужно знать толщину утеплителя?
Почему так важно до покупки утеплителя выполнить точный расчет толщины теплоизоляции для конструкций любого назначения? Дело в том, что в зависимости от типа поверхности подбирают утеплитель нужной толщины и плотности
Так для следующих поверхностей понадобится теплоизоляция с такими показателями:
- для подвального помещения — от 6 до 15 см;
- для фасада — от 8 до 10 см;
- для чердачных перекрытий — от 10 до 16 см;
- для крыши — от 15 до 30 см.
От толщины и плотности зависит и вес утеплителя, а значит — нагрузка на конструкции, именно поэтому важно научиться пользоваться калькулятором для вычисления правильного значения. Расчет нужного показателя толщины теплоизоляции позволит предотвратить теплопотери, не допустит промерзания стен. Ошибки в выборе толщины утеплителя, например, в случае со слишком тонкой изоляцией могут привести к:
Ошибки в выборе толщины утеплителя, например, в случае со слишком тонкой изоляцией могут привести к:
- смещению точки росы на поверхность стены внутри помещения;
- образованию плесени и грибка;
- к увеличению теплопотерь.
Если выбор толщины утеплителя без использования калькулятора и формул был сделан неправильно в меньшую сторону — это может нанести серьезный ущерб функционалу изоляции. Утеплитель с толщиной больше нормы ничем опасным не грозит, кроме как повышением стоимости утепления.
Существуют определенные нормы теплосопротивляемости конструкций, прописанные на государственном уровне и зависящие от климатических особенностей региона.
Как использовать приложения для расчета
Возможности онлайн калькулятора нужно стараться использовать в полной мере. Рассчитать толщину изоляции с его помощью действительно просто и удобно, если правильно ввести данные.
Работа практически каждого онлайн калькулятора построена на анализе данных, вводимых в программу:
- региона для определения коэффициента теплопроводности конструкций;
- типа строения и назначение;
- параметров конструкции;
- типа утеплителя.
Введя нужные данные для расчета онлайн калькулятором, получится узнать нужную толщину материала, а также квадратуру, число упаковок и даже итоговую стоимость утепления.
Принцип работы приложений для расчета толщины теплоизоляции
При разработке онлайн калькуляторов учитываются государственные нормы в отношении толщины теплоизоляции для того или иного региона. Сам же принцип расчета базируется на применении проверенных формул.
Программа является простой и доступной как для пользователей стационарных ПК, так и для владельцев смартфонов на базе IOS и Android. С ее помощью можно рассчитать толщину изоляции сразу для нескольких объектов, сформировать ведомость расхода изоляционных материалов, протокол расчета и техно-монтажную ведомость.
В процессе учитываются нормы плотности среды, а также требования безопасности, возможные температуры, предотвращение конденсата на поверхности. Допустимо проводить расчет для использования комбинированных материалов.
Пример расчета
Для расчета системы утепления зданий во внимание необходимо принять огромное число сторонних факторов. Среди них особенно важными считаются характеристики ограждений, рассмотренные в предыдущем разделе, и климатические особенности региона. Затем необходимо определиться с технологией проводимых работ и избрать подходящий материал для утепления
Весь дом рекомендуется обкладывать теплоизолятором одной марки
Затем необходимо определиться с технологией проводимых работ и избрать подходящий материал для утепления. Весь дом рекомендуется обкладывать теплоизолятором одной марки.
Обязательно утепляются трубопроводы, идущие с улицы внутрь помещения. Через такие участки теряется не менее 25-30% драгоценной энергии.
Предполагается, что значение сопротивления теплопроводности расчете толщины утеплителя для стен и потолков уже определено. Если они не соответствуют желаемым значениям (6 для потолка и 3.5 для стен), придется утеплять поверхности. Необходимо рассчитать данные показатели для утеплителя по формулам:
- Стена – R = 3.5 –
- Потолок – R = 6 –

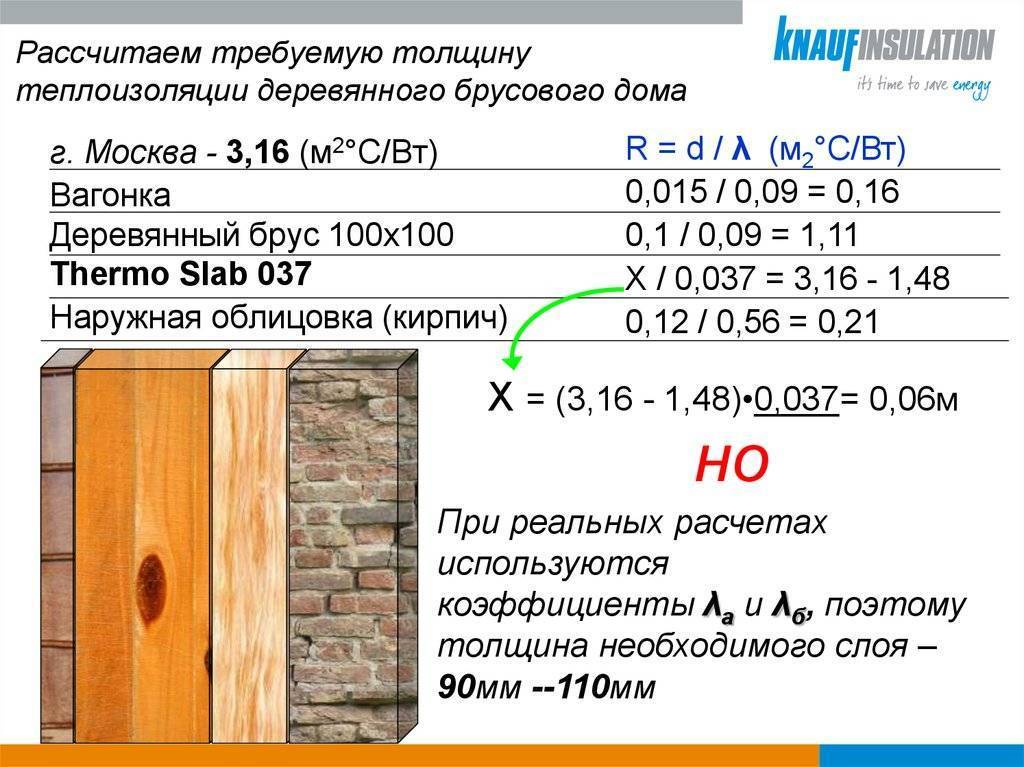

Затем следует определить толщину утеплителя, взяв за основу простую формулу:
p = R * k
Здесь p – искомая толщина слоя теплоизоляции, k – теплопроводность рассматриваемого утеплителя.
Если выбираются популярные для многих теплоизоляционные материалы – пенопласт или минеральная вата, строители рекомендуют принимать минимальную толщину слоя, равную 10 см. Этому правилу придерживаются, даже когда рассчитанное значение оказалось значительно меньше.
Какие данные нужны для расчета толщины утеплителя?
Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.
Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.
| Название материала | Теплопроводность, Вт/м*К |
| Бетон | 1,51 |
| Кирпич силикатный | 0,7 |
| Пенобетон | 0,29 |
| Дерево | 0,18 |
| ДСП | 0,15 |
| Минеральная вата | 0,07-0,048 |
| Экструдированный пенополистирол | 0,036 |
| Пенополиуретан | 0,041-0,02 |
| Пенополистирол | 0,05-0,038 |
| Пеностекло | 0,11 |
Теплосопротивление материала является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.
Пример расчета
Рассчитать количество утеплителя попробуем на основе таких данных:
- периметр дома составляет 8+7+8+7=30 м (здесь 8 – размер длинной стены, 7 – короткой);
- высота стены 3 м;
- фронтон (треугольная верхняя часть меньшего фасада, образующаяся при монтаже двускатной крыши) имеет ширину 7 м и высоту 2 м;
- количество окон 10, из них 6 имеют размеры 1500х1500 мм, 4 – 1000х1500 мм;
- дверь одна, размерами 1200х2100 мм.
Важно: при расчете утеплителя (онлайн-калькулятор или вручную) площадь фронтона рассчитывается как площадь прямоугольника, а не треугольника, поскольку значительная часть термоизоляционного материала для него идет в отход за счет обрезки плит или рулонов. При расчете фронтона как треугольник потребная площадь утеплителя уменьшается, но приходится облицовывать поверхность состыкованными фрагментами плит/рулонов.. Соответственно площадь облицовки с учетом фронтона и проемов составит:
Соответственно площадь облицовки с учетом фронтона и проемов составит:
Примем в качестве теплоизолятора экструдированный пенополистирол Ursa XPS N-III-G4, который отпускается в размере 1180х600х50 мм (7 плит/4,956 м2). Для вычисленной площади облицовки потребуется (при учете, сколько квадратов в утеплителе, одна плита имеет площадь 1,08 м.кв.) 89 плит или 13 упаковок. При стоимости упаковки 1000…1100 руб. (данные для Москвы, на 13.08.2018) утепление дома обойдется в 14 тыс. рублей. Аналогично выполняются расчеты для других утеплителей (сколько квадратов минвата в виде рулона или плиты занимает или сколько утеплителя в кубе, рассчитывается в зависимости от данных производителя).
Порядок и правила расчета
На стоимость стен каркасного дома, а также на количество материалов, используемых при их возведении, влияет площадь, этажность строения, количество и планировка комнат. Многоэтажный дом тяжелее, поэтому для его строительства потребуются более прочные материалы в большем количестве.

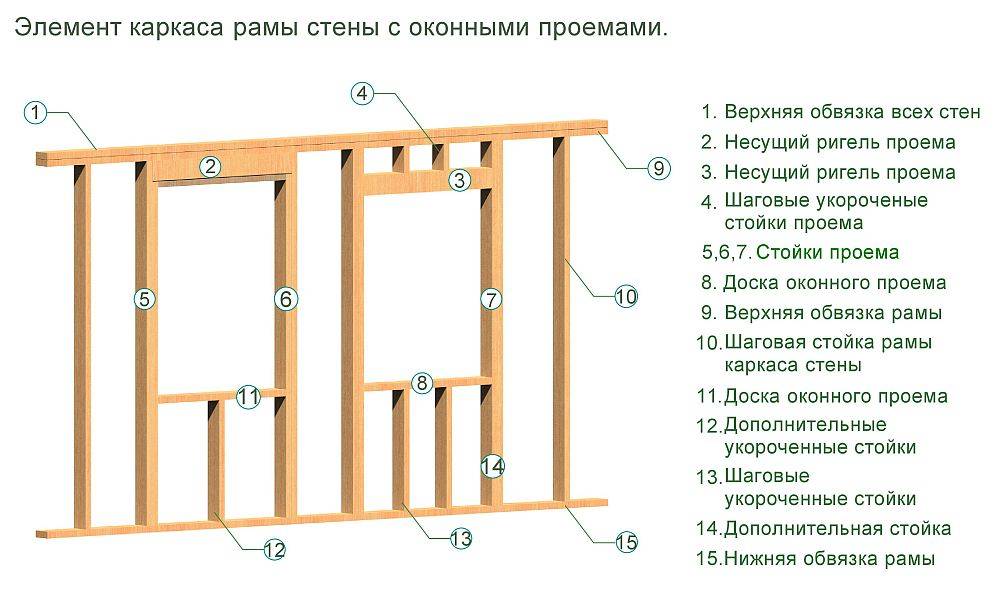

Каркас дома состоит из следующих элементов:
- стойки – основа каркаса, изготавливаются из деревянного бруса или досок;
- «пирог» стены.
Расчет стоек каркасного дома
Высота стоек зависит от количества этажей дома и высоты потолков, обычно она составляет не менее 2,5 м. В технических помещениях и санузлах можно использовать минимальные значения. Сечение стоек преимущественно – 150х150 мм.

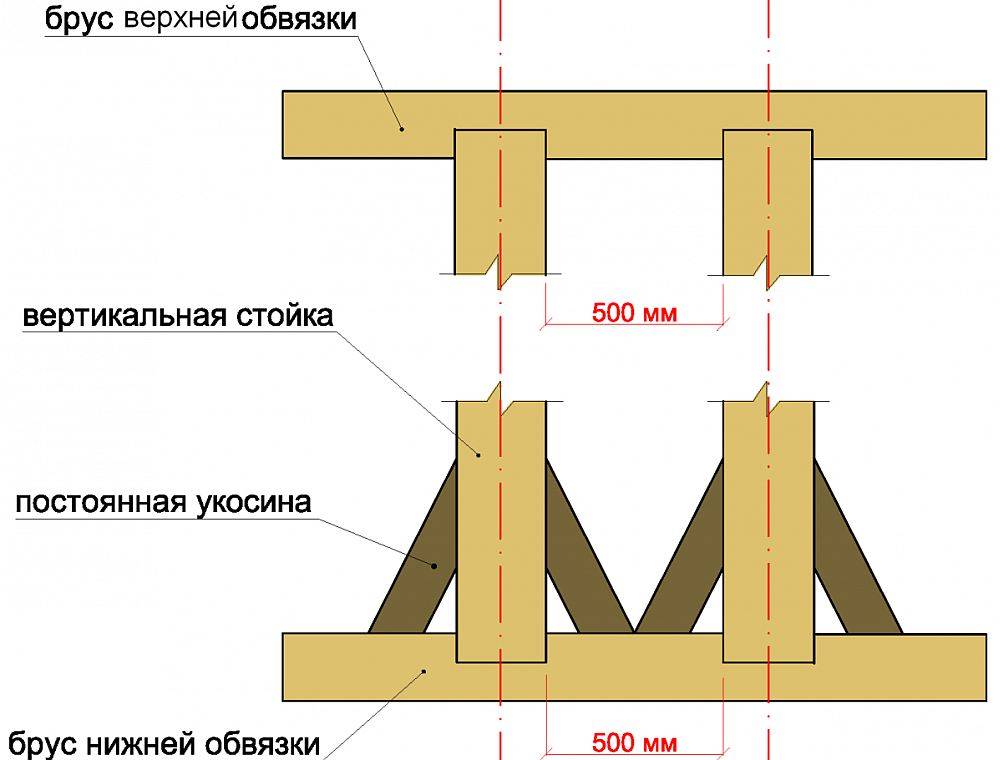

Расстояние между стойками при сборке каркаса на стройплощадке определяется шириной утеплителя
Важно, чтобы он плотно размещался между брусьями и не спрессовывался. Производители готовых каркасов из ЛСТК часто устанавливают шаг стоек 3 м, поэтому при размещении утеплителя важно закрывать места стыков для герметичности всей конструкции. При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции
При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции
Кроме того, нужно правильно подобрать породу дерева и обратить внимание на наличие антисептической обработки, чтобы продлить срок службы

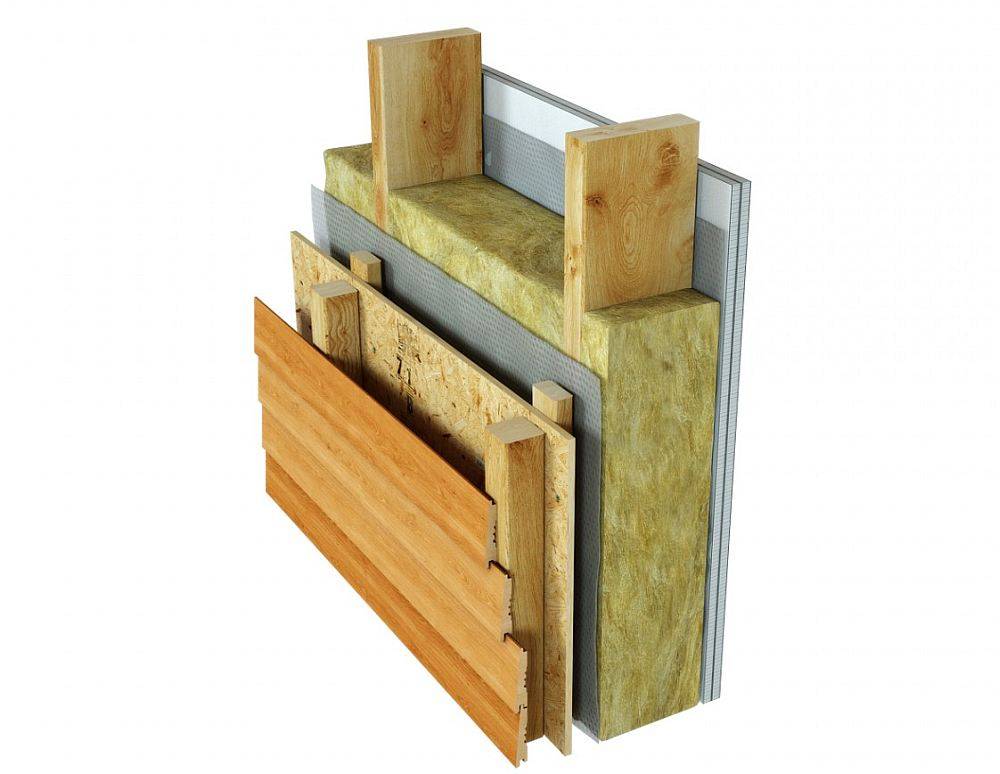

Расчет стенового «пирога» каркасного дома

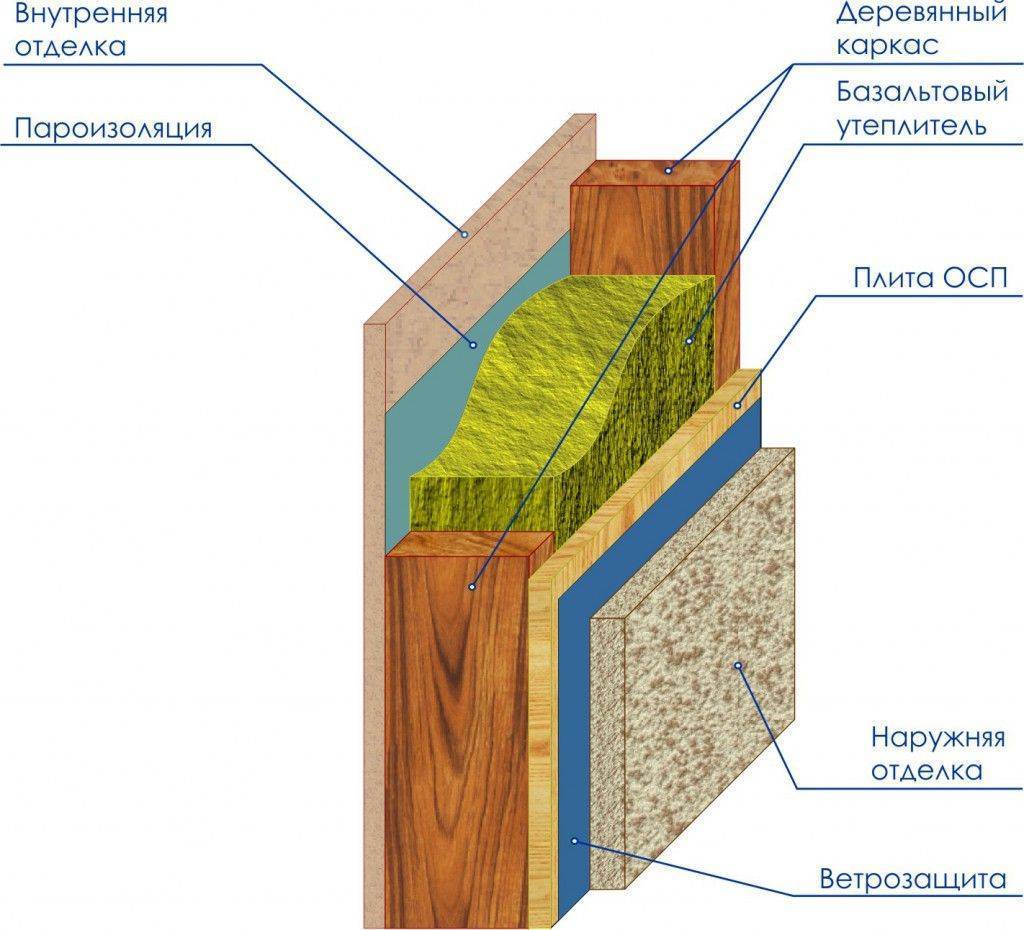

Каркас стен состоит из слоев:
- утеплителя;
- ветро- и влаг
- озащитных
- мембран;пароизоляции;
- плит ОСП;
- внутренней и внешней отделки.
Толщина утеплителя зависит от региона строительства дома и его назначения – для сезонного или круглогодичного проживания. Обычно теплоизоляционный слой равен толщине стоек – 150 мм, в районах с низкими температурами увеличивают толщину и усиливают каркас дополнительными стойками.
Популярный, долговечный и экономичный стройматериал, рекомендуемый специалистами – минеральная вата. С внутренней стороны дома на утеплитель обязательно крепятся пароизоляционные пленки.
Стойки также не должны оставаться без теплозащиты, поэтому снаружи места выхода стоек на улицу изолируют.
С внешней стороны поверх слоев утеплителя закрепляют плиты ОСП, на которые укрепляют пленки для ветровой и влагозащиты. ОСП усиливают жесткость конструкции. Между ветрозащитной пленкой и внешним отделочным материалом всегда оставляют вентиляционный зазор, в него выводят точку росы, регулируя слои утеплителя.
С внутренней стороны каркас также может быть обшит плитами ОСП меньшей ширины либо для этих целей выбирают листы гипсокартона. Для внешней отделки дома используют различные материалы: виниловый или металлический сайдинг, штукатурку, кирпич, камень, вагонку – это зависит от вкуса и финансовых возможностей владельца.
При расчете стен каркасного дома используют коэффициент «показатель сопротивления теплопередачи» – Rp. Принят СНиП, учитывающий данный показатель для каждого региона, исходя из средних температур в зимнее время года. Примеры показателей коэффициента Rp по городам, Вт/(м·°C):
- Москва – 3,28.
- Краснодар – 2,44.
- Сочи – 1,7.
- Санкт-Петербург – 3,23.
- Красноярск – 4,84.
- Екатеринбург – 3,65.
- Магадан – 4,33.
Этот коэффициент определяется как деление толщины материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). В том случае, когда стена состоит из нескольких слоев, то значения всех составляющих стройматериалов нужно сложить, чтобы получить общую цифру. Теплопроводность материалов указана на упаковке, также ее можно найти у производителя.

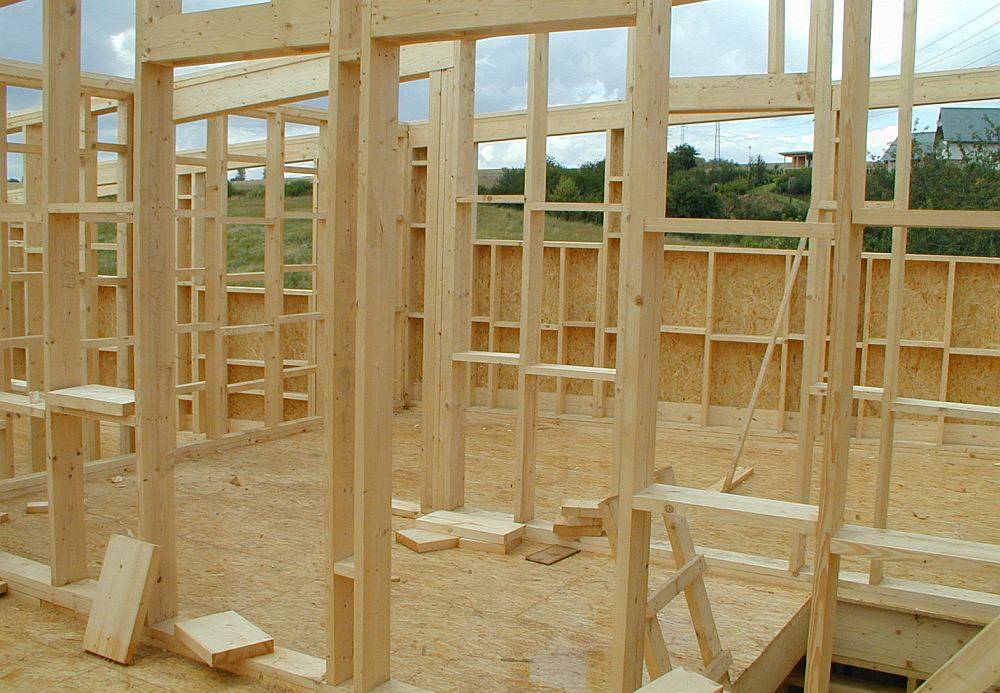

Каркасная стена — особенности конструкции
Технология предполагает воздвижение стен из досок и бруса необходимого размера, расстояние между которыми составляет не менее 0,5 м. Монтажный каркас призван удерживать утеплитель, внешнюю, внутреннюю отделку, несколько дополнительных слоев водо- и ветроизоляции. Центральную часть стены занимает утеплитель — главный компонент каркасной стены. От его толщины и свойств зависит ресурс стены, теплоотдача, общее предназначение дома.
Для сезонных дачных домов толщина утеплителя может составлять всего 5см, т. к. сохранять температуру в летний период не нужно. Для больших жилых домов толщина стен может достигать 40-50 см (с учетом каркаса).
Расчет многослойной конструкции
При расчете многослойной конструкции суммируйте показатели теплосопротивляемости всех материалов
Если стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Зачем полученные числа суммировать.
В этом случае стоит работать по формуле:
Rобщ= R1+ R2+…+ Rn+ Ra, где:
R1-Rn- термическое сопротивление слоев разных материалов;
Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда предусмотрена при постройке стен. Подробнее о расчетах смотрите в этом видео:
https://youtube.com/watch?v=0bwsJcTqaXQ
Зачем рассчитывать толщину утеплителя?
Толщина утеплителя для наружных стен – не постоянная величина. Она меняется в зависимости от совокупности факторов. Все рекомендации о том, какой толщины взять тот или иной утеплитель, будут лишь примерными. И на них вряд ли стоит опираться.
Расчет утеплителя для стен сугубо индивидуальная процедура. И на самом деле она не так сложна, как может показаться на первый взгляд. Провести расчеты можно самостоятельно, не обращаясь к специалистам.
Проводить расчеты обязательно, так как недостаточная толщина утеплительного контура приведет к тому, что дом будет промерзать, влага, образующаяся внутри фасада станет благоприятной средой для грибков и плесени. И напротив, закупив более толстый утеплитель, чем требуется, вы зря потратите бюджет на бесполезный дополнительный объем материала.
В связи с этим, основное назначение расчетов – найти золотую середину.
Калькулятор расчета утеплителя для стен, кровли, фундамента
Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.
Калькулятор расчета и выбора изоляции под сайдинг
С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.
Калькулятор расчета теплоизоляции под вентилируемый фасад
Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.
Онлайн калькулятор расчета стоимости штукатурного фасада
Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.
Расчет материалов для изоляции каркасных стен
Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.
Онлайн расчет изоляции для пола под стяжку
Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.
Онлайн расчет изоляции для пола по лагам
Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.
Расчет теплоизоляции для межкомнатных перегородок
Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.
Расчет изоляции для скатной кровли (мансарды)
Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.
Расчет изоляции для плоской кровли
Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.
Калькулятор расчета водостоков
Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/
Расчет толщины утеплителя для стен
Покажем порядок расчетов на гипотетическом примере. Итак, предположим мы строим дом из пенобетона. Снаружи стена будет штукатуриться, внутри также будет нанесена гипсовая штукатурка. Дом строится в Твери.
Исходные данные, которые мы имеем:
- Пенобетон (толщина – 0,4м, теплопроводность – 0,55 Вт/м*С.
- Песчано-цементная штукатурка (толщина 4см, теплопроводность — 1,1 Вт/м*С).
- Гипсовая штукатурка (толщина – 2см, теплопроводность 0,31 Вт/м*С).
- Утеплитель пенополистирол (теплопроводность – 0,028 Вт/м*С).
Требуется рассчитать толщину пенополистирола.
Для начала определим Т – минимальный порог сопротивления пеплоотдаче. Из таблицы мы видим, что в Твери он равен 3,31 Вт/м*С.
Теперь высчитаем, каким суммарным сопротивлением обладают все материалы, помимо утеплителя Т1. Чтобы узнать значение сопротивления по каждому материалу, нужно его толщину разделить на значение теплопроводности.
Таким образом получаем:
Т1= 0,4/0,55 + 0,04/1,1 + 0,02/0,31 = 0,73 + 0,04 + 0,06 = 0,83
Чтобы понять, какая толщина утеплителя для стен будет оптимальной, высчитаем разницу между Т и Т1:
3,31 – 0,83 = 2,48.
Мы получили ту недостающую стенам величину сопротивления теплоотдаче, которой должен соответствовать утеплительный слой.
Теперь, наконец, можно высчитать, какой толщины утеплитель нам потребуется.
Для этого полученное значение нужно умножить на показатель теплопроводности утеплительного материала:
2,48 * 0,028 = 0,07м.
Таким образом, минимальная толщина пенополистирола данном случае равна 7см. Расчет по данному алгоритму является наиболее точным.
Какова общая площадь плит Пеноплекса в одной упаковке?
Зная основные параметры материала и количество листов в пачке, вам не будет сложно рассчитать самостоятельно, на какую площадь ее хватит. Но мы упростили вам задачу и уже посчитали, сколько квадратов (м2) в упаковке пеноплекса различной толщины:
- 20 мм – 12,5 кв.м.;
- 30 мм – 8,3 кв.м.;
- 40 мм – 6,2 кв.м.;
- 50 мм – 4,9 кв.м.;
- 60 мм – 4,9 кв.м.;
- 80 мм – 3,5 кв.м.;
- 100 мм – 2,8 кв.м.;
- 120 мм – 2,1 кв.м.;
- 150 мм – 1,4 кв.м.
То есть, если вам нужен пеноплекс 50 мм, сколько м2 в упаковке? 4,9 кв.м., которых хватит на утепление почти 5 кв.м. поверхности
Обратите внимание: утеплитель всегда необходимо покупать с запасом в 10-20% от фактической покрываемой площади, ведь практически всегда имеет место монтажный брак и перерасход материала по другим причинам
Что хотите утеплять?
Фундамент
УТЕПЛЕНИЕ КРОВЛИ — создание нагружаемой тепловой изоляции кровель пенополистирольными плитами (мансард, чердачных помещений, перекрытий, не испытывающих механических нагрузок).
УТЕПЛЕНИЕ СТЕН / ФАСАДОВ — создание ненагруженной тепловой изоляции в среднем слое трехслойных ограждающих конструкций пенополистирольными плитами. Плиты используются для утепления вертикальных ограждающих конструкций фасадными теплоизоляционными композитными системами с наружными штукатурными слоями.
УТЕПЛЕНИЕ ФУНДАМЕНТА И ПОЛА — создание тепловой изоляции поверхностей, подвергаемых при эксплуатации воздействию значительных нагрузок (для полов, фундаментов, нулевых и цокольных этажей зданий, гаражей, автостоянок, бассейнов, холодильных камер, искусственных катков и др.).
Основные элементы плиточного монолитного фундамента
Рассмотрим основные элементы монолитного фундамента сделанного в форме плиты для дома:
- подушка, расчет которой будет происходить исходя из таких факторов как пучинистость почвы (глубина промерзания, наличие подземных вод, тип почвы);
- основание, куда будет входить расчет расстояния между арматурными сетками, так как по технологии их должно быть две, и общая его толщина.
Исходя из этого, важно понимать, что перед началом возведения такой конструкции, необходимо запастись некоторыми справочниками, и информацией о климатических условиях зоны, где будет происходить строительство дома
Прикидочный теплотехнический расчет
Для точного и правильного выполнения задачи требуются познания в теплотехнике и данные по предполагаемым материалам, а также по характеристикам существующей или возводимой конструкции. Стандартные формулы и ход расчета представлены в тематической статье по наружному утеплению дома. Там же дана информация по наиболее часто используемым термоизоляционным материалам.
Неспециалисту лучше опираться при расчете утеплителя для стен на существующие данные «с запасом», чтобы вероятная ошибка в расчетах не привела к недостаточной теплоизоляции. Обязательным является расчет требуемой сопротивляемости теплопотерям и реальной сопротивляемости возведенной (проектируемой) конструкции. Для примера, предложенного в статье – возведенный в Брянске дом из кирпича с толщиной стены 0,38 м (с учетом штукатурки) – допустимыми материалами могут быть:
| Название материала | Плотность, кг/м.куб. | Теплопроводность, Вт/м*К | Необходимая толщина, см |
| Минеральная вата | 200 | 0,070 | 16,2 |
| 100 | 0,056 | 12,9 | |
| Пенополистирол | 150 | 0,050 | 11,6 |
| 100 | 0,041 | 9,5 | |
| 40 | 0,038 | 8,9 | |
| Экструдированный пенополистирол | 45 | 0,036 | 8,3 |
| Базальтовая вата | 135 | 0,042 | 9,7 |
Эти данные учитываются в расчете количества утеплителя и стоимости, причем полученные значения округляются до принятых у данных материалов: для базальтовой ваты, экструдированного и обычного полистирола плотностью (40…100) достаточно плит 10 см, для более плотного пенополистирола и минеральной ваты – не менее 15 см, самая плотная минвата выпускается толщиной 20 см.
