Изготовление ручки регулировочной штанги
Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:
созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.
Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.
Подъемный механизм второго типа можно представить в виде:
- направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.
Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.
Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.
Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.
В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.
Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.
Требования к конструкции
Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры
При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:
- станины, служащей основанием всего изделия;
- столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
- выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

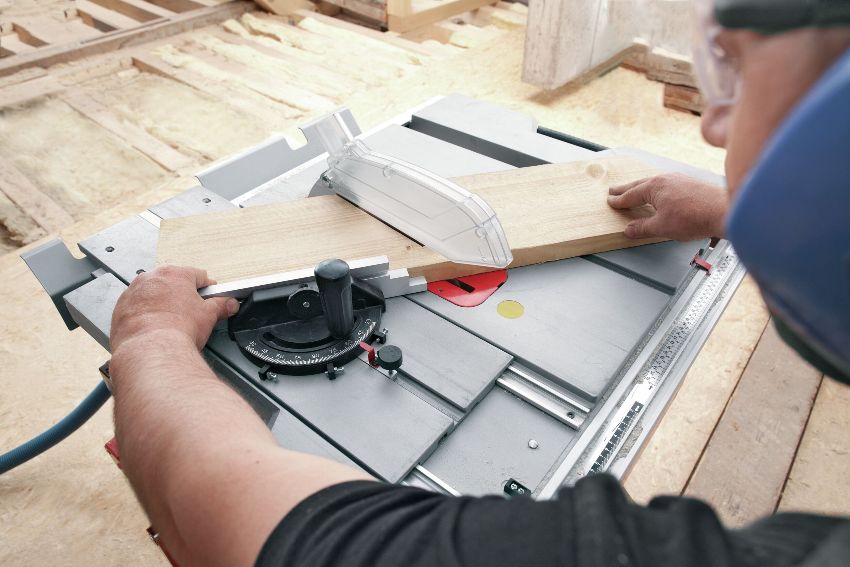

Малогабаритный циркулярный станок настольного типа
Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:
- основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
- столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
- комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).
Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.
При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

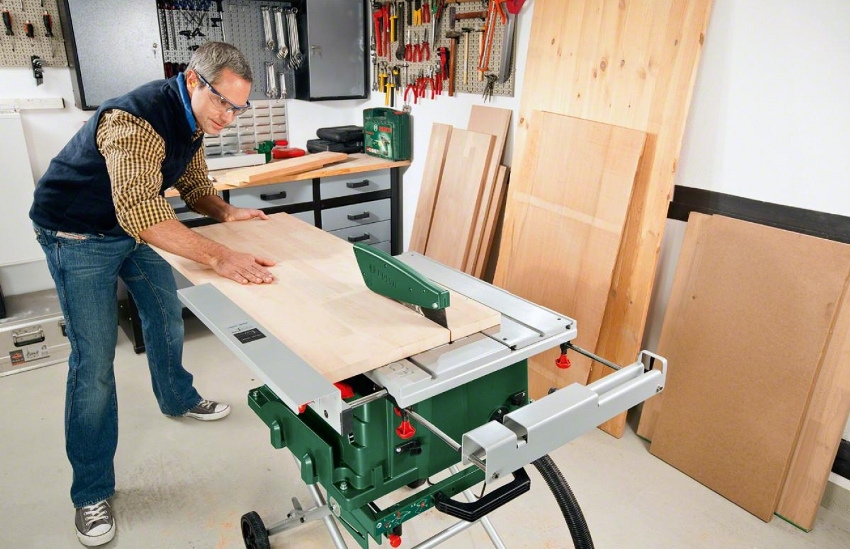

Стационарный циркулярный станок
Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:
Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.
После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.
Простая циркулярка из болгарки или дисковой пилы
Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.
Необходимые принадлежности
Для работы понадобится:
- многослойная фанера толщиной 10 мм и более;
- выключатель и провод;
- болты со шляпкой под потай;
- шурупы;
- деревянный брусок 40х40 мм.
Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.
Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.
Последовательность действий
Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.
Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.
В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.
Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.
Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.
Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.
В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.
Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.
Стационарный станок собственными руками
Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.
Стол для циркуляции
Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:
- повышенная виброустойчивость;
- недопустимо прогибание при нагрузке свыше 50-60 кг;
- наличие идеально ровной поверхности.
В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.
Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.
Пильный диск
Пильный диск
Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.
Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.
Боковой упор с возможностью регулировки
Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.
Вал
Самодельный вал
Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.
Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.
Передача
Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:
- клиноременная передача;
- механизм, состоящий из шестеренок.
Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.
Мотор
Электромотор для циркулярки
Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
Определение параметров сделанной своими руками циркулярки в домашних условиях
Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.
Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит
На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.
При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.
Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе
Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.
Ручная циркулярка как основа самодельной конструкции

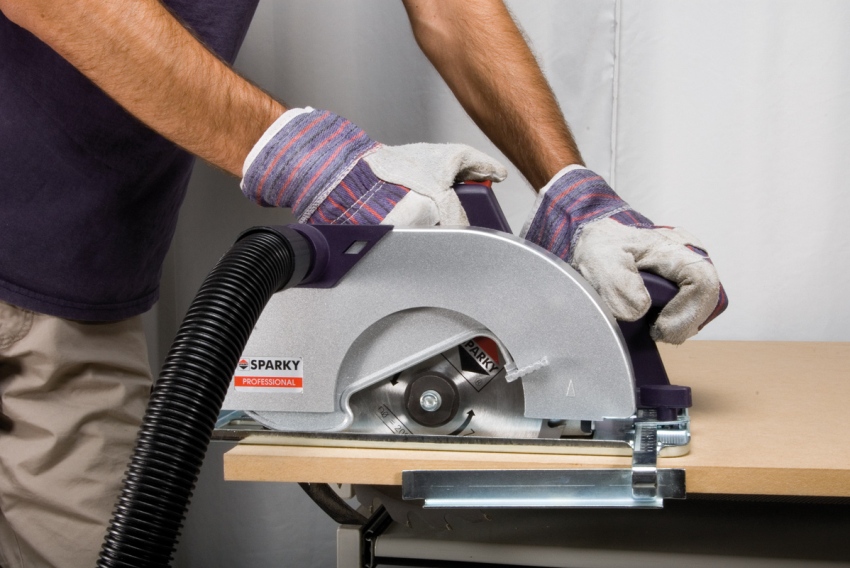

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.
Дисковая пила состоит из следующих частей:
- электродвигателя;
- одной или двух ручек;
- защитного кожуха;
Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле
- удерживающей платформы (для возможности выставления диска);
- расклинивающего ножа (предупреждает застревание пильного диска в древесине).
Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.
Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.
При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя
Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний
Легкие модели подойдут для эпизодических распиливаний
Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.
Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки
Конструкция – основные узлы, их назначение
Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:
- приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
- совершенствование промышленных изделий для расширения функционала;
- сборка из отдельных деталей, изготовленных, в основном, собственными силами.
Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.
Делаем верстак со встроенной пилой дешево и сердито
Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.
Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.
Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.
Как правильно установить пилу
Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:
- Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
- Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
- Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
- Сделать зенковку, чтобы утопить шляпки болтов.
- Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.
После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.
При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.
Назначение
циркулярный станок с фуганком
Станок сочетает в себе возможности циркулярной пилы и фуганка. Циркулярка используется для распиливания больших объемов бруса, доски, ламината, фанеры, гипсокартона, изделий из мягких сплавов. Распиливание осуществляется быстро, аккуратно и точно по размерам, чего невозможно добиться, используя ручной инструмент.
Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На фуговальных станках обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.
Требования к конструкции
Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.
Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания
Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам. Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий
Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий
Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров. Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.
Конструкция станины для пилы
Стусло для циркулярной пилы.
Прежде чем продумать конструкцию будущего станка, необходимо рассчитать нагрузку, которая будет приходиться на него. Потому что главное в подобной станине — это устойчивость и надежность. Для мощных промышленных пил основанием служит усиленная стальная сварная конструкция. Но для домашней мастерской такой агрегат не нужен.Если вы только собираетесь собрать собственный деревообрабатывающий станок, то вам стоит учесть основные параметры самого инструмента. Ведь пилы бывают разными, а, соответственно, разной должна быть и конструкция стола.
Прежде всего, необходимо учесть мощность инструмента. Обычно для домашней мастерской выбирают агрегат, чьи параметры не превышают значения в 800 Вт. Но, например, при строительстве дома или дачи распиливать приходится достаточно большой объем древесины. При этом и мощность циркулярной пилы должна быть больше. Но специалисты не рекомендуют приобретать пилы, чьи характеристики выше, чем 1200 Вт. Установка такого инструмента в частной мастерской ничем не оправдана. А работа на нем только увеличит расходы на электроэнергию.
Помните: чем выше производительность вашего станка, тем устойчивее должно быть основание для него. Для профессиональных циркулярных пил обычно монтируют основание, собранное из металлического профиля. Иногда такие станины даже вмуровывают в пол. Потому что вибрация станка может привести к возникновению опасных для жизни и здоровья ситуаций.
Нюансы, которые необходимо учесть
Конструкция циркулярной пилы.
2-ой параметр для выбора пилы — это глубина предполагаемого пропила. От него зависит толщина пиломатериала, обрабатываемого на вашем станке. Этот параметр профессиональных и полупрофессиональных модели колеблется от 4 до 7 см. Для распиливания досок и даже достаточно толстой фанеры этого хватит. Но вот бревна обрабатывать на таком станке будет уже неудобно.Кроме того, стоит учитывать, что данная характеристика у пилы, своими руками встроенной в станину, уменьшается. Глубина пропила становится меньше примерно на 1 см. Но этот можно изменить, если предусмотреть в конструкции стола возможность поднимать или опускать диск.
При выборе инструмента необходимо учитывать частоту его вращения. Если циркулярная пила нужна вам для заготовки строительного материала, то этот параметр может быть ниже. Когда нужен ровный и чистый срез, частота вращения должна быть достаточно высокой. Это необходимо, например, для изготовления мебели. Но и в такой ситуации есть свои нюансы. Для обработки пластиковых материалов такая пила не подойдет. Из-за слишком высоких оборотов инструмента диск нагревается, а пластик — плавится. Поэтому стоит выбрать агрегат, чья частота вращения не превышает 4000 об/мин., в таком случае стол для циркулярной пилы можно собрать из дерева. Вибрация у подобного станка незначительная и дополнительное усиление станины не требуется.
Последнее, что нужно предусмотреть при самостоятельном изготовлении деревообрабатывающего станка, это месторасположение кнопок и других элементов управления. При сборке циркулярной пилы своими руками помните, что доступ к управлению должен быть безопасным. Особенно актуально это правило в том случае, если инструмент устанавливается снизу столешницы. В таком случае панель с выключателями разумнее установить с внешней стороны станка. Или предусмотреть поднимающуюся столешницу. Такая конструкция поможет и в обслуживании агрегата.После того как вы учли все мелочи и нюансы, можно приступать непосредственно к изготовлению стола.
Изготовление циркулярной пилы своими руками
Изготовление столешницы
Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.
Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:
- упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
- пазы для упора. Они фрезеруются на поверхности столешницы;
- измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
- струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.
После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.
Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.
В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:
