Классическая модель
Классический водяной теплый пол производит подогрев полов в доме при помощи системы труб, в которых циркулирует теплоноситель – вода или этиленгликоль. Носители нагреваются в котле или от системы центрального отопления.
Классическая модель устанавливается в большинстве современных областях строительства: детские дома, отдельные квартиры, многоэтажные здания, коттеджи, торговые магазины, спортивные комплексы и даже стадионы.
Водяной теплый пол своими руками
Такая широкая распространенность классической системы объясняется ее универсальностью: она легко устанавливается как перед началом строительства дома, так и в уже возведенном доме. Кроме этого, она свободно подключается к полностью автономным отопительным системам и теплоцентралям любого класса.
Конструктивные особенности водного теплого пола (классическая модель):
- Современные теплые полы свободно устанавливаются в любом частном здании или загородном доме;
В квартирах водяной теплый пол подключается только к оборудованным теплообменным узлам, устройство и расположение которых не должно нарушать гидравлическую целостность отопительной системы всего дома;
- Конструктивные особенности классического теплого пола позволяют устанавливать его в доме с деревянной мебелью. Тепло, идущее снизу, не провоцирует рассыхание швов. Кроме этого, в квартире можно проводить ремонт или перестановку мебели без необходимости демонтажа теплого пола;
- Гарантия безопасности. Трубы состоят из металлопластика либо сшитого полиэтилена. Эта категория синтетических материалов отличается высокими эксплуатационными качествами: они не подвержены коррозии, долго не портятся. Кроме этого, на внутренних стенках сшитого полиэтилена или металлопластика не скапливаются вредные отложения, которые часто приводят к уменьшению проходного сечения трубы.
Типы классических теплых полов:
На бетонной стяжке. Этот вид теплого пола считается самым распространенным. Устройство пола на бетонной стяжке: трубы заливаются бетоном, в результате чего пропадает необходимость использовать дополнительные распределители тепла;
Полистирольная система. В основе этой технологии лежит конструкция из полистирольных пластин с пазами, в которые сначала вкладываются специальные алюминиевые пластины, а затем и сами трубы. На современном этапе развития отопительных систем удалось добиться поразительно маленькой толщины полистирола: от 13 до 32 мм. Отметим, что уже сегодня ведутся разработки полистирольных конструкций обогрева высотой до 8 мм.
Водяной теплый пол на основе полистирольной системы рекомендуется устанавливать только в определенных условиях: в зданиях с очень низкими потолками, в доме со слабыми полами, в которых нормативная нагрузка перекрытия не рассчитана на дополнительную бетонную конструкцию; нет возможности организовать бетонную стяжку – замешать бетон самостоятельно или подвезти его; при перепланировке старой отопительной конструкции.
https://youtube.com/watch?v=JZDR7lJm0w4
Технология укладки водяного теплого пола в полистирольные плиты
Рассмотрим, какие есть у водяного теплого пола сильные стороны:
- Технология имеет высокий уровень совместимости с современными напольными покрытиями – линолеумом, плиткой, ковролином, ламинатом и пр.;
Простая процедура монтажа и минимальные финансовые затраты;
- Высокий уровень автономности – пол можно подключать к уже функционирующей системе обогрева (котел или центральная система отопления);
- Классическая модель водяного теплого пола позволяет полностью отказаться от электрического отопления. У этого достоинства выплывает еще одна сильная сторона, а именно – экономия. В среднем экономия составляет около 30%, в загородном доме показатель расхода ресурсов на отопление снижается еще больше – до 40–45%;
- Полная автономность. Пол не перестает функционировать даже без электричества, поскольку вода нагревается в котле, который может работать на дровах, угле или газе (электро-водяные типы сильно зависят от электричества).
Водяной теплый пол имеет ряд недостатков:
Устройство водяных теплых полов
- Классическую модель нельзя устанавливать в многоэтажных зданиях из-за возможного риска затопления соседей;
- Также классическая модель не имеет регуляторов мощности отопления. Поэтому людям часто приходиться регулировать подогрев в доме наугад, подкидывая меньше или больше топлива;
- Риск затопления появляется тогда, когда вам не удастся своевременно обнаружить повреждение трубопровода.
Пол с подогревом и подбор покрытий для пола
Есть некоторые ограничения по установке полов с подогревом в комнаты, связанные обязательно с возможностью применения разных покрытий для пола.
Благодаря тому, что нагрев выполняется по всей территории пола, материалы с большим коэффициентом тепловой изоляции будут мешать поступлению тепла от ТЕНОВ и труб в середину помещения. Лучше выполнить тёплый пол в комбинировании с кафельной или плиткой из керамики. Особые клеевые составы для полов с подогревом дают возможность самым лучшим образом передавать рабочий результат воздуху помещения.
Подобные материалы, как пробка, теплый линолеум на специальной основе, паркет или ковролин, сведут на нет все усилия по работе пола с подогревом. Точнее существенно очень медленно будет проходить тепло. В результате понадобится потратить намного больше энергии для того, чтобы пробиться через слой утеплителя покрытия для пола. При этом детали будут сильно греться, что значительно уменьшит их служебный срок. Водяной пол несколько легче перенесет подобные условия, но результативность также уменьшится.
Пол с подогревом, Поставленный под паркет, и совсем будет помогать его скорому пересыханию, что проявится на его внешнем виде.
Под какие покрытия пол с подогревом точно можно ложить?
Среди покрытий для пола, которые можно класть сверху полов с подогревом, можно перечислить такие:
- Неутепленный линолеум;
- Ламинат;
- Тонкая массивная доска;
- Керамическая и керамическая плитка;
- Самовыравнивающиеся полы.
Для гидравлических полов с подогревом говоря по существу подходят все перечисленные выше покрытия для пола, и даже паркет из натурального дерева в малой степени будет ссыхаться. И все, благодаря свойствам теплораспределения от воды к покрытию для пола. С повышением качеств теплоизоляции покрытия работа полов не становится хуже, лишь несколько уменьшается заметный эффект. То же самое касается вопроса установки пола с подогревом под линолеум, даже теплоизолированный, и ковролин с невысоким ворсом.
С полами с подогревом немного тяжелее. Под кафельную, керамическую плитки и самовыравнивающиеся полы можно применять исключительно кабельные системы, так как только они рассчитаны для заливки в толщу стяжки и раствора.
С другой стороны если решено применять бойлеры под линолеум или ламинат, то прекрасного варианта, чем инфрокрасный пленочный тёплый пол тяжело выдумать. Он легко ложится между слоями амортизирующего утеплителя в виде полиэтилена вспененного типа и конкретно ламинатом. В этом варианте энергия от нагревательных пластин идет в большей части собственно на обогрев поверхности и не растрачивается на толстый слой стяжки.
Электрический или водяной – какой лучше?
Система напольного отопления может быть смонтирована не только на вновь сооружаемой поверхности пола, но и на имеющемся напольном покрытии, при выполнении ремонта в помещении. Ее уровень в процессе выполнения таких работ поднимется только на толщину бетонной стяжки.
Водяное напольное отопление – это закрытая система, которая включает в себя подающий и обратный коллектор, имеющие вентили для регулировки потока воды, циркулирующей по всем петлям системы. Это позволяет выравнивать перепады давления. Для регулировки температуры теплоносителя применяют специальное оборудование.
В него входят термостаты и исполнительные механизмы.
Преимуществами данной системы являются:
- Большая протяженность
- Отсутствие электрического потенциала
- Высокое теплосодержание
- Доступность в монтаже и эксплуатации
- Невысокая стоимость
Но, пожалуй, самым главным их достоинством считается возможность использовать в качестве источника энергии для нагрева теплоносителя любое устройство – от котлов на газовом топливе до солнечных коллекторов.
К недостаткам можно отнести тот факт, что после бетонирования системы, внести в нее какие-либо изменения становится невозможно. Поэтому следует очень тщательно выбирать необходимые трубы и соединительные элементы.
Электрические теплые полы – представляют собой нагревательный кабель, который укладывается на пол с использованием монтажных направляющих и заливается стяжкой. Чтобы предотвратить потерю тепла под него обычно укладывается пробковая фольгированная или другая подложка.
В данной конструкции кабель является основным элементом и может быть установлен следующим способом:
- Параллельным
- Спиралеобразным
- Зигзагообразным
При этом интервал между линиями около 10-20 см, допускается его уменьшение при необходимости, но не менее чем 5 см.
Монтаж электрического пола осуществляется в следующей последовательности. На бетонную поверхность, которая предварительно выравнивается, укладывается слой теплоизоляционного материала и армирующей сетки, сверху располагается одно- или двужильный кабель. Вся эта конструкция заливается сверху бетонной стяжкой, на которую укладывают напольное покрытие.
Концы электрического кабеля подключаются к настенному термостату в определенной последовательности. Данное устройство отвечает за включение теплого пола. Затраты на установку такой системы ниже, чем на оборудование водяного пола, однако стоимость в процессе эксплуатации более высокая. Это объясняется разностью цен на энергоносители.
Преимущества и недостатки использования теплых полов
При выборе того или иного типа системы обогрева стоит изучить ее плюсы и минусы.
К преимуществам электрического пола относятся:
- возможность выбора любого места для установки термодатчика;
- потребление небольшого количества энергии, длительная отдача тепла.
Недостатками такой конструкции считаются:
- снижение пожарной безопасности квартиры;
- необходимость формирования бетонной стяжки;
- сложность установки (при неправильной заливке раствора могут образовываться воздушные полости, способствующие перегреву кабелей).
К преимуществам водяного пола относятся:
- равномерный прогрев помещения или формирование отдельных зон комфорта;
- распределение тепла по большим площадям, низкие эксплуатационные затраты;
- возможность укладки по всему помещению.
Недостатками считают длительный монтаж, сложность управления температурными параметрами. При образовании течи возникает необходимость демонтажа напольного материала, стяжки.
Электрические теплые полы
Две самые популярные их разновидности:
одиночный или уложенный на маты греющий кабель
пленочный и стержневой инфракрасный пол
Инфракрасная пленка
На что нужно обратить внимание при выборе инфракрасной пленки?
Она представляет из себя лист, с впаянными медными проводниками. Между ними с очень малым зазором, проложены токовые угольные дорожки, которые и являются греющим элементом.
В первую очередь смотрите на контакты. Они должны быть припаянными.
Если они сделаны пистонами, такое соединение крайне не надежное. Здесь будет происходить чрезмерный нагрев с созданием потенциального места пожара.
Пленка выступает в качестве разделителя между основанием теплого пола и декоративным покрытием. Поэтому ее нельзя укладывать туда, где будет заливаться стяжка.
Под плитку она не подойдет. Зато идеально подходит:
под ковролин
ламинат
линолеум
Если под эти же материалы уложить греющий кабель, то из-за расстояния между витками (шага укладки) вы будете четко ощущать границу тепла и холода – тепловую зебру.
Пленка же греет всю поверхность равномерно. Правда, некоторые боятся, что при таком обогреве ламината, из него будут выделяться вредные вещества. И поэтому нужно покупать специальный продукт с маркировкой ”для теплого пола”.
Это не так. Солнце гораздо больше нагревает ламинат, когда напрямую светит через окно. И ничего вредного при этом не выделяется.
Еще встречаются опасения по поводу сухости воздуха и пыли, которую теплые полы неизбежно поднимают вверх. Здесь все зависит не от режима работы обогрева, наличия или полного отсутствия радиаторов в комнатах, а от вентиляции.
Обеспечите регулярный приток свежего воздуха, и не будет никаких проблем. А если закупорить все окна, то и с батареями центрального отопления будете задыхаться.
Примерный расчет расхода электроэнергии при обогреве дома пленочными теплыми полами:
Виды теплых полов

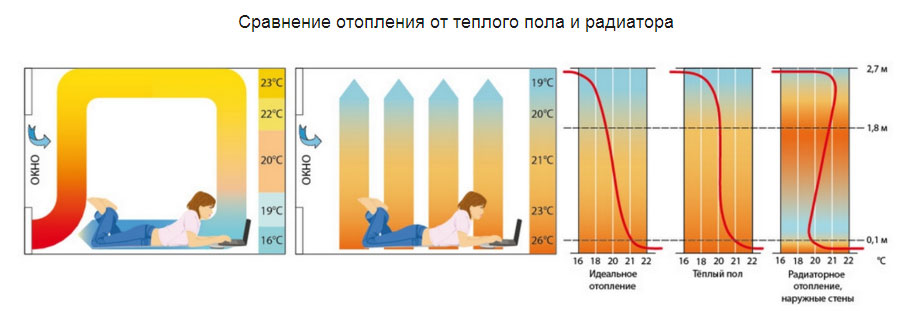

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Особенности водяного тёплого пола
Водяной тёплый пол имеет свои особенности. Для начала стоит оговориться, что в качестве теплоносителя в данном случае используется вода, которая циркулирует внутри отопительного контура. Жидкость может быть подведена от системы центрального отопления, а может — от стояка
В данном случае важно использование циркуляционного насоса (хотя всё же возможна установка отопительной конструкции и без насосного оборудования)
Основная причина, по которой владельцы недвижимости выбирают именно эту систему отопления, заключается в малой стоимости эксплуатации. Вода – не такой уж и дорогой теплоноситель. Водяные контуры подключаются к общей системе обогрева дома и не потребляют электроэнергии. Это вдвойне выгодно при отоплении дома площадью более 60 м².
Водяной тёплый пол
К недостаткам тёплых водяных полов можно отнести следующие пункты:
- как и каждая система отопления, водяной пол требует периодического осмотра и профилактики;
- контурные водные трубы по стоимости выходят дороже, плюс фильтры, насосы;
- обогрев происходит только при работе котельного оборудования;
- монтаж предполагает получение разрешений специальных служб (если подобный вариант монтируется в квартире).
Особенности выбора различных видов теплого пола
Для каждого вида теплого пола существует ряд специфических критериев выбора. Их нужно учитывать, чтобы добиться максимальной эффективности работы отопительной системы.
Кабельный пол
Резать кабель не рекомендуется
У кабельных систем в первую очередь нужно учитывать длину провода. Если пленочные элементы можно укоротить, то кабель резать не рекомендуется. Его нужно брать строго по размеру помещен. Укорачивание приведет к тому, что он будет работать в аварийном режиме, а это неизбежно приведет к уменьшению срока службы
При выборе кабелей необходимо обращать внимание на следующие параметры:
- диаметр сечения;
- рекомендованная высота стяжки;
- оптимальный шаг укладки;
- длину;
- мощность;
- рекомендованную площадь помещения;
- удельное тепловыделение (Вт/п.м);
- минимально допустимый радиус изгиба;
- термостойкость изоляции;
- наличие и тип защитного экрана

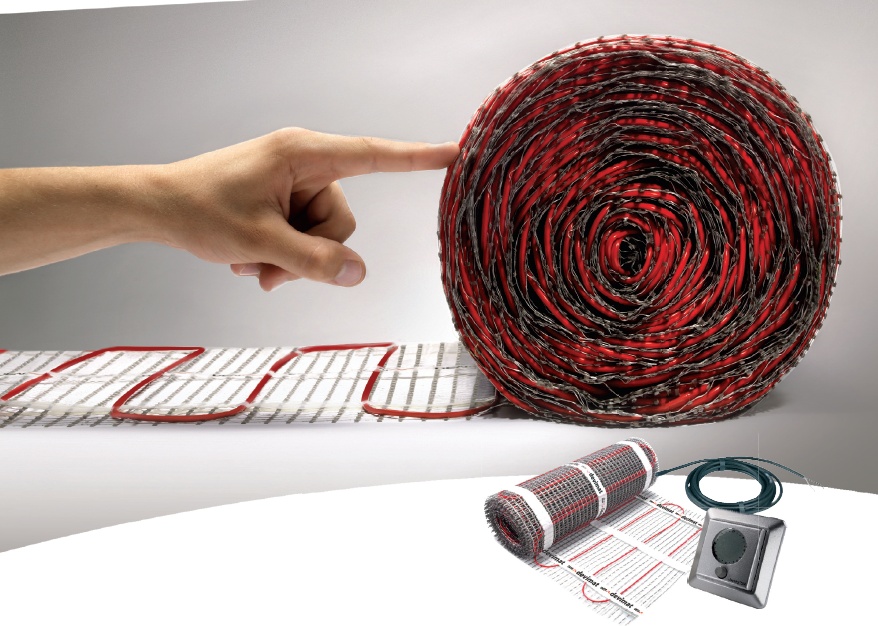

Нагревательные маты
У нагревательных матов должен быть экран
При их выборе нужно учитывать:
- ширину полотна —она составляет 500–1000 мм и подбирается в зависимости от размеров и конфигурации площади, на которой необходимо разложить нагревательный элемент;
- толщину мата — зависит от диаметра кабеля и материала для подложки, может достигать 50 мм;
- мощность — в среднем этот параметр варьируется в пределах 100–200 Вт/м².
У нагревательных матов должен быть экран. Он заземляется и выравнивает электрические потенциалы. Если экрана нет, при монтаже теплого пола придется устанавливать металлическую сетку, поскольку это требование содержится в правилах ПУЭ.
Выбор ИК-пленки
Важно обратить внимание на мощность
Первый критерий, который учитывают при покупке пленочного пола – это мощность. Для комфортных условий в помещении необходимо определить необходимую степень обогрева и квадратуру теплых полов. Номинальная мощность может варьироваться в пределах 100–250 Вт/м². Более точный показатель зависит от области применения системы обогрева:
- жилые комнаты и кухни в частных домах и на первых этажах — от 140 до 160 Вт/м²;
- туалеты, ванные комнаты, другие помещения с повышенной влажностью — от 150 до 180 Вт/м²;
- кухня и жилые комнаты в квартирах выше первого этажа — от 120 до 150 Вт/м²;
- лоджии, балконы, остекленные веранды и террасы — от 180 до 250 Вт/м².
Также при выборе ИК-пленки нужно учитывать дополнительные параметры:
- Ширина рулона. Она варьируется в пределах 500–1000 мм и подбирается по площади конкретного помещения.
- Толщина пленки. Не рекомендуется покупать ИК-полотна тоньше 3 мм.
- Состояние карбоновых полос — необходимо поднести пленку к свету и убедиться, что нагревательные элементы не просвечиваются. Слишком тонкий слой графита — плохой признак и путь к недолговечности.
- Цвет промежуточных полос между нагревательными блоками. Он может быть мутным или прозрачным, предпочтение лучше отдавать пленкам с мутными промежутками, так как они прослужат дольше.
- Способ соединения графитовых полос с токопроводящей сеткой. В большинстве случаев в этих целях используют серебро, которое добавляют в графитовую пасту. При использовании такой технологии существует риск быстрого отслоения шины.
Два типа пола с подогревом
Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.
Теплый пол
В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.
Какой теплый пол лучше
Сейчас существует два типа систем, которые отличаются видом теплоносителя. Одни работают благодаря наличию труб с горячей водой, другие – за счет электричества. И каждая из них имеет свои достоинства и недостатки, обладает характерными особенностями строения. Ознакомимся с ними поближе и узнаем, какая система лучше и предпочтительнее в той или иной ситуации.
Кабельные полы – особенности
Кабельные полы выступают простейшим вариантом. Они представляют собой провод определенного сечения, который укладывается с учетом шага, высчитанного для размеров помещения. За счет такой укладки, кабель создает определенное сопротивление, что и провоцирует нагрев. Провод подключается к терморегулятору, который размещается в доступном месте на поверхности.
Кабельный электрический теплый пол на сетке
Существуют подвиды кабельного варианта укладки, которые зависят от типа используемого провода:
- Одножильные. Более экономичный вариант, т.к. используется провод с одной медной или алюминиевой жилой. Редко применяется для больших площадей, т.к. необходимо оба конца провода соединить в одном месте.
- Двужильный. Концы кабеля не зависят друг от друга и могут быть выведены в разные углы, что расширяет возможности при укладке. Одна жила предназначена для проведения тока, а вторая выступает нагревательным элементом.
- Саморегулирующий. Схож по способу нагрева, но имеет преимущества: не требует подключения к устройствам контроля, не перегорает, потому как способен регулировать температуру.
Монтаж самому выполнить непросто. Необходимо правильно рассчитать шаг, чтобы создавалось требуемое сопротивление. При креплении провода недопустимо его повреждение. В инструкции обычно указано, какого уровня сопротивления требуется достичь. После монтажа замеряется сопротивление и, при необходимости, корректируется схема укладки.
Внимание! Кабель должен покрывать слой бетона свыше 3-5 см, т.к. система обладает высокой мощностью
