Калькулятор расчета длины нагревательного кабеля

Особенности кабелей КДБС и ВЕТ

Нагревательные кабели ВЕТ и КДБС не требуют подключения корректирующего энергетического оборудования, они работают от обычной электрической сети. Особых различий между этими изделиями не наблюдается. Оба кабеля питаются током гражданской электрической сети. Линейная мощность примерно одинакова (ВЕТ – 45 Вт/м, КДБС – 40 Вт/м). Сопротивление изоляционного слоя одно и то же – 103 Мом/м. Допустимый радиус у КДБС немного больше, чем у ВЕТ – 35/25 мм. Номинальный диаметр – 6/7 мм.

Обратите внимание! Кабель ВЕТ реализуют отрезками от 3,3 до 85 м. Провод КДБС поставляют в продажу отрезками от 10 до 150 м

Монтаж секционного обогревочного кабеля

Греющий провод в опалубке

При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

• предварительно утеплить опалубку;
• применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Достоинства и недостатки сегментированного кабеля

КДБС кабель для прогрева бетона

Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

• несложный расчет длины требуемого обогревательного элемента, простота установки;
• вероятность поражения электроэнергией минимальная;
• для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Расчет теплого пола (электрического): калькулятор

Большую роль при монтаже напольной системы играет ее тип. Наиболее простые и эффективные на сегодняшний день, это сетчатые маты, инфракрасные пленки и нагревательные кабели. С последними работы больше всего, так как они требуют стяжки.

Инфракрасные пленки можно стелить непосредственно под напольным покрытием и даже на стены или потолок. Маты так же не доставляют больших хлопот при монтаже, тогда как кабельный обогрев требует тщательного расчета шага и длины самого материала.

До укладки электрического пола нужно учесть:

• площадь объекта;
• тип обогрева;
• возможные теплопотери;
• определение мощности.

Каждый параметр следует рассчитывать отдельно, а затем внести полученные показатели в онлайн калькулятор расчета электрического теплого пола.

Тип и площадь помещения, режим отопления

Прежде чем приступать к покупке электрического пола, нужно определиться, где он будет монтироваться. Немалую роль в этом играет тип помещения и его размеры.

При составлении расчетов теплого пола учитывается только полезная площадь, то есть та, на которой не будет стоять мебель или крупная бытовая техника. Это связано с тем, что под их тяжестью возможен перегрев системы, да и предметы быта, нагретые полом, могут потерять свой внешний вид.

Так как у каждого помещения свои показатели теплопотерь, которые напрямую зависят от того, есть ли в нем наружные стены, на каком этаже оно расположено и от других факторов, то расчет мощности электрического поля должен проводиться с учетом их всех.

Для определения полезной площади нужно общую площадь (S) умножить на ту, что будет занимать теплый пол, например, для гостиной 25 м2 при полезной площади 60% показатели будут:

S =25х0.6=15 м2.

Режим отопления так же важен. Если это будет основной вид обогрева, то, соответственно, кабеля потребуется больше, а шаг между его витками будет меньше. При дополнительной напольной системе расчеты могут быть более приблизительными, так как она будет включаться только время от времени.

Подсчет по теплопотерям

Чтобы выяснить, сколько потребуется материала для теплого электрического пола, нужно учесть следующие факторы:

• температуру воздуха в зимний период;
• материал, из которого сделаны стены;
• вид утепления;
• как помещение остеклено;
• ориентация стен по сторонам света;
• наличие наружных стен;
• балконы или лоджии.

Все эти параметры влияют на теплопотери, и пол нужно укладывать с учетом их восполнения

Важно подобрать такое количество элементов, чтобы помещение легко обогревал электрический теплый пол. Потребление электроэнергии при этом должно быть оптимально выгодным, иначе подобная система себя не оправдывает

Поэтому длина кабеля или инфракрасная пленка подбираются, исходя из требуемой для нужного количества тепла мощности.

Если предполагается, что электрический пол будет основным видом отопления, то полезная площадь, на которой он будет монтироваться должна составлять не менее 70% площади всего помещения.

Показатели мощности для напольной системы отопления, как основной:

• комнаты и кухня – 120 Вт/м2;
• ванная – 140 Вт/м2;
• лоджия, балкон – до 180 Вт/м2.

Это средние показатели, которые в основном варьируются сот 150 до 180 Вт/м2. Если теплый пол будет лишь дополнением, то достаточно мощности от 110 до 140 Вт/м2.

Для помещений на первом этаже, или под которыми находится подвал, эти показатели умножаются на 15-20%.

Формула

Чтобы определить нужную мощность всей системы, следует мощность 1м2 умножить на показатель полезной площади помещения. Сегодня производители предлагают наборы кабеля для теплого пола, в которых отмерено его количество с учетом мощности и размера комнаты. Обычно в них предусмотрен даже шаг, который составляет от 5 см до 20 см.

Чтобы узнать точнее, можно применить простую формулу: h=S*100/L, где:

• h – это расстояние между витками;
• S – полезная площадь;
• L – необходимая длина кабеля.

Так определяется мощность кабеля.

Поможет упростить расчет теплого пола (электрического) калькулятор, где нужно внести следующие параметры:

• ширина пола (в см);
• длина (в см);
• тип помещения: теплое, холодное или обычное;
• вид обогрева: основной или дополнительный.

Это упрощенный способ определения мощности нагревательной системы. Есть более расширенные типы онлайн калькуляторов, в которых учтена еще длина кабеля, сопротивление при +20 градусах, полезная площадь, основной вид отопления или вспомогательный.

Не малую роль при расчетах играет, какой вид напольного покрытия будет использоваться и общий состав «пирога».

Процесс искусственного прогрева бетона

Перед прокладкой провода для прогрева бетона необходимо закончить опалубочные и арматурные работы. Иногда, целесообразнее производить одновременно монтаж опалубки, арматуры и укладку кабеля. Но, если нужно, чтобы грунтовое основание при бетонировании фундаментов не замерзало, тогда укладка нагревательных систем происходит перед началом монтажа арматуры и опалубки.

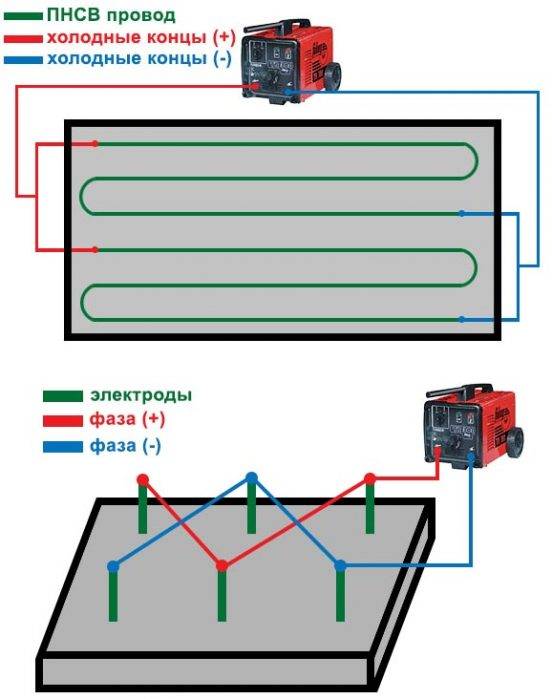

Пример подключения ПНСВ

Материалы для обогрева закладываются таким методом, чтобы механическим путем не повредилась их изоляция, и не произошло короткое замыкание токонесущей жилы с металлическими элементами. Не допускается искрение в контактах. Все соединения должны быть плотными.

Питание системы обогрева происходит от автономных источников (генератор) или от электрической сети 220 В (если заземлена арматура) через трансформаторные подстанции, регулирующие напряжение до 24–120 В. За счет этого можно понизить или повысить мощность выделяемого тепла, смотря, какая температура воздуха. Используют сварочные, сухие или масляные трансформаторы, но наиболее часто применяется комплексная подстанция КТПТО-80-86/У1. Чаще всего на стройплощадке можно увидеть комплексную подстанцию КТПТО-80-86/У1. С ее помощью прогревается 20–30 куб. м. раствора.

Процесс нагревания, остывания раствора и время изотермической выдержки контролируется датчиками температурного режима автоматически.

Греющий кабель остается в бетоне и может использоваться при последующей эксплуатации строения.

Коротко о главном

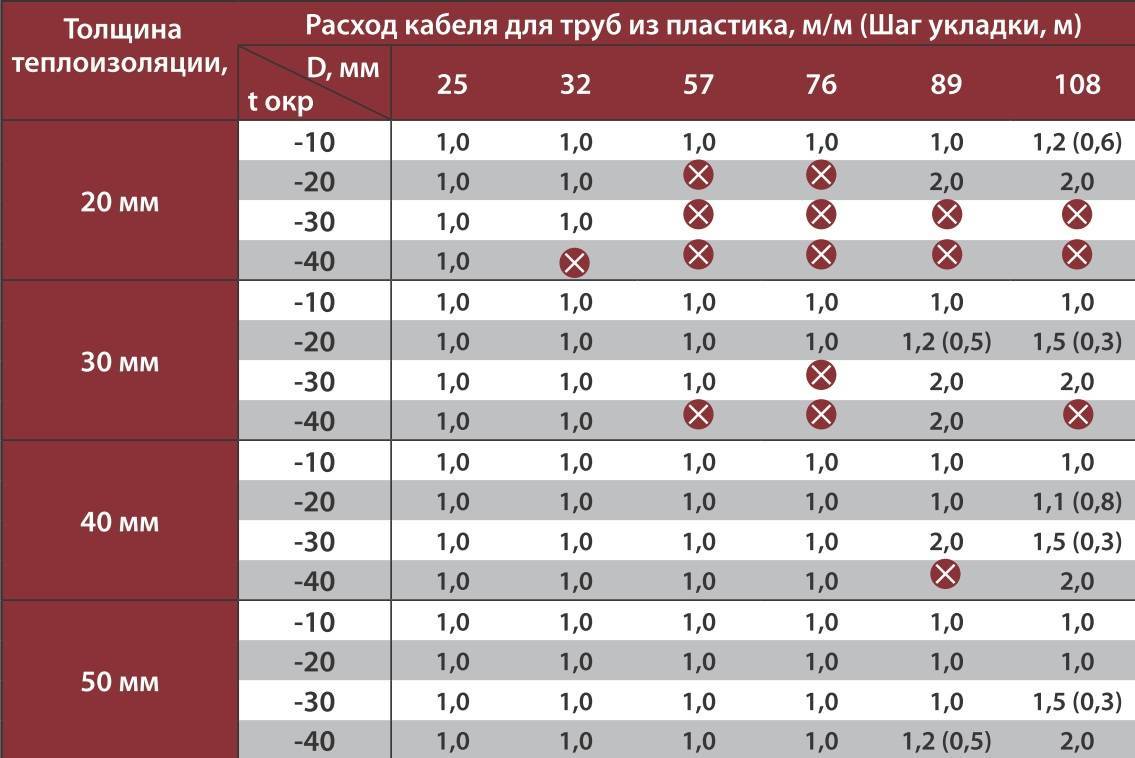

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов. Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

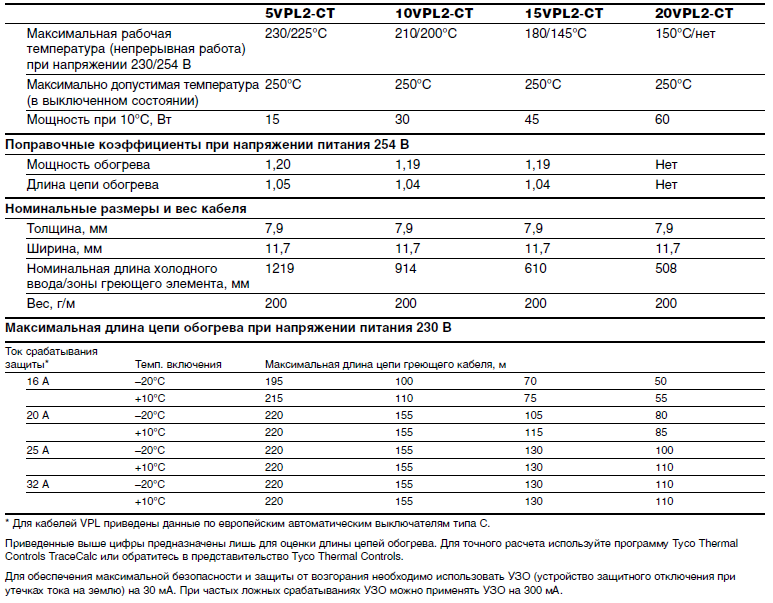

Отличие резистивного и саморегулирующегося варианта

Укладка резистивного греющего кабеля на данный момент многим кажется самым лучшим решением. Он быстро нагревается, успешно справляется с функциями подогрева в сложной среде. Немаловажный факт, резистивный провод едва ли не вдвое дешевле саморегулирующегося.

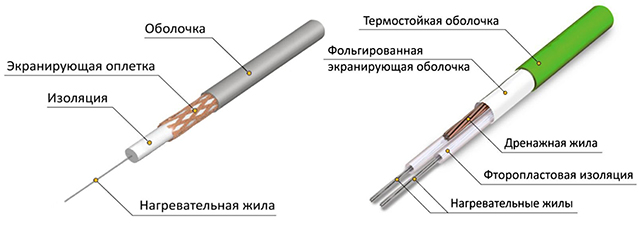

Резистивный греющий кабель в разрезе

Но в долгосрочной перспективе его использования возникают проблемы. Во-первых, электроэнергии он потребляет изрядно. Откровенно говоря, много энергии. И отрегулировать энергопотребление, увы, нельзя.

Если вы ошиблись с длиной провода, исправить ошибку вы не сможете никаким другим способом, кроме наматывания излишков. Подрезать его и использовать кусок нужной длины не получится. Разумеется, намотанный где попало провод, это дополнительный риск. При потертостях, перегибах, повреждениях резистивного кабеля, придется полностью менять всю систему. При работах с подземными коммуникациями, например, с врытыми в землю трубами, его замена, это значительные расходы.

С использованием одножильного резистивного греющего кабеля имеется дополнительная проблема монтажа. Одножильный кабель обязательно нужно замыкать в кольцо.

Таким образом, экономия при приобретении оказывается серьезными проблемами и затратами при эксплуатации.

Резистивный нагревающий кабель

Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.

Резистивные кабели – просты, надежны и неприхотливы

Основными характеристиками резистивных кабелей являются:

Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.

напряжение питания и мощность

Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex DTIP?18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно.

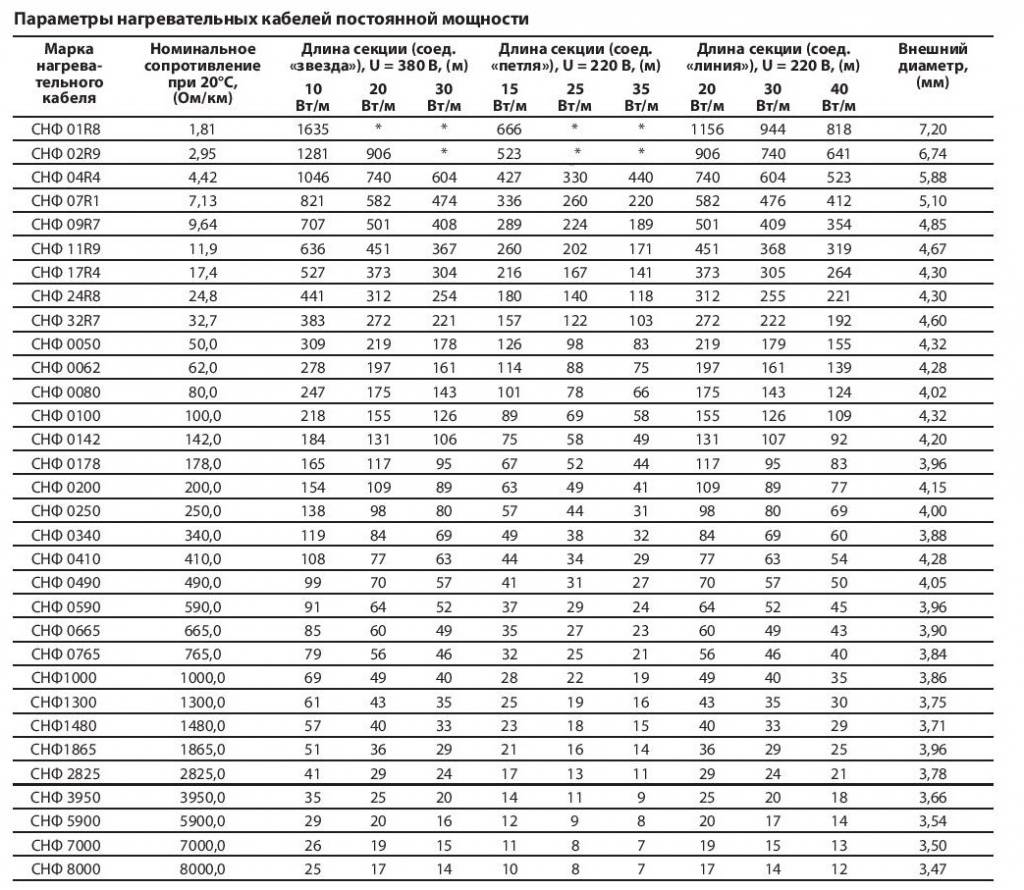

Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В

Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.

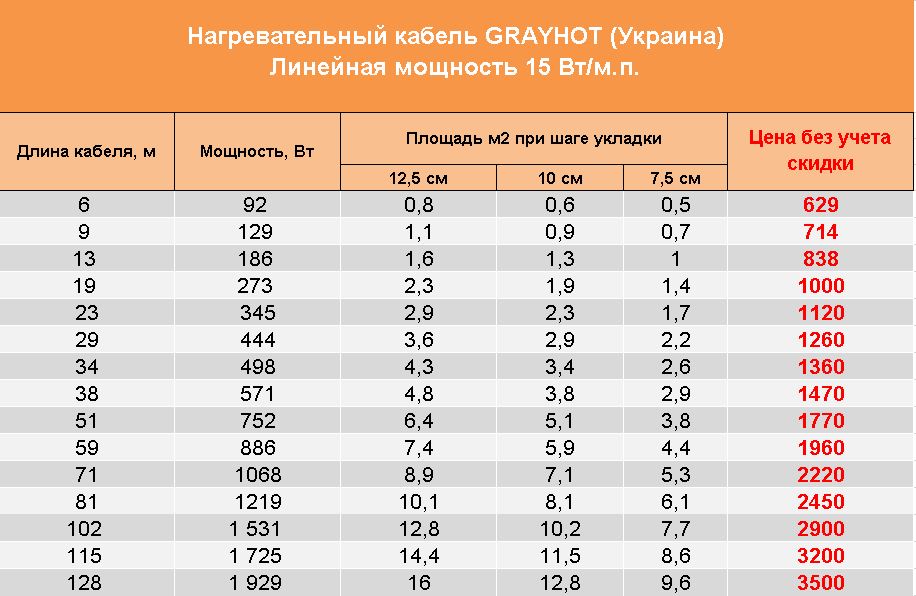

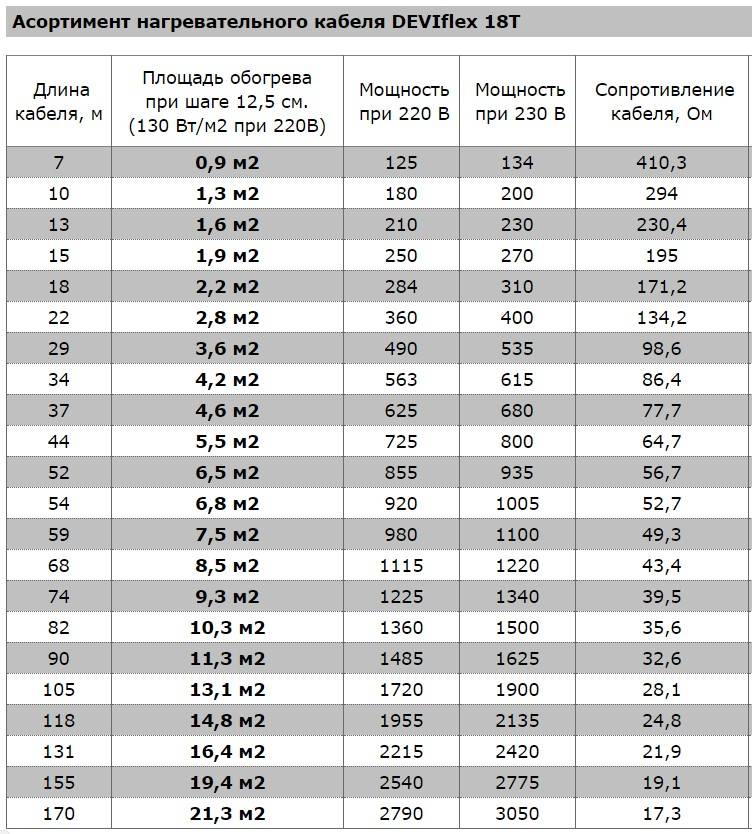

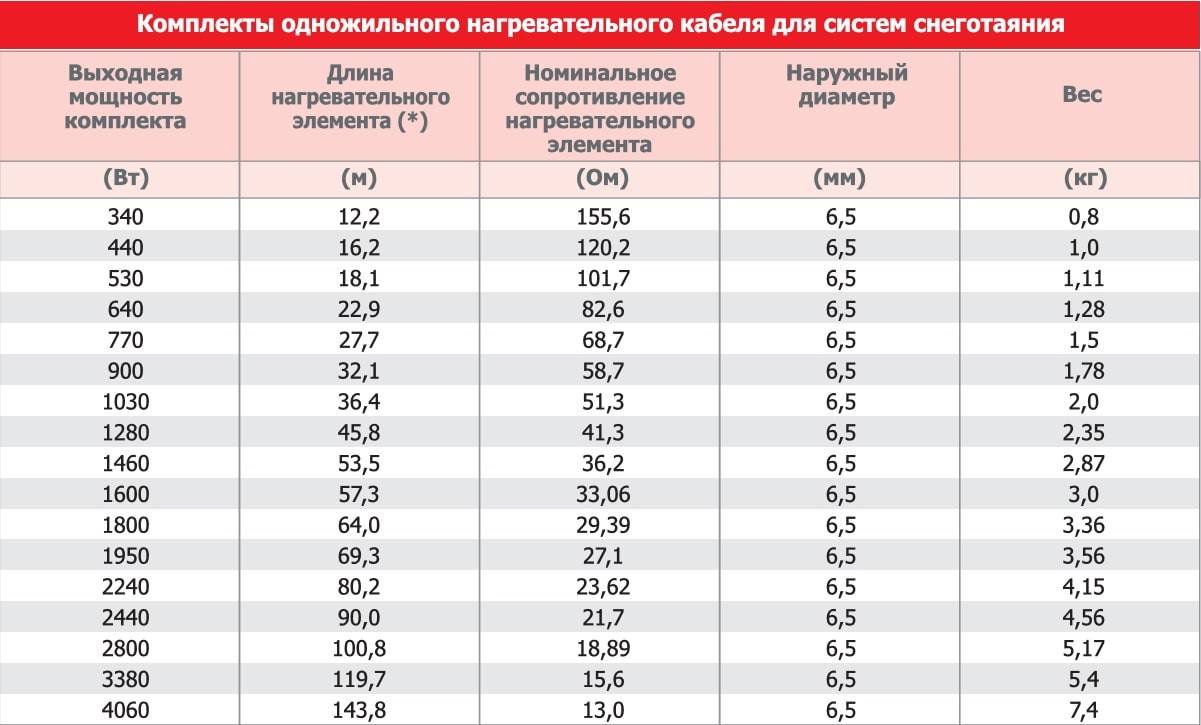

Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.

Нагревательные маты

Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!

Нагревательные маты очень удобны в расчетах и монтаже

Основными характеристиками нагревательных матов являются:

• Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
• Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
• Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 ме2р квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.

Выбор и расчет греющего мата

Греющие маты в теплых полах используются в основном как дополнительное или комфортное отопление, монтируемое в тонких бетонных стяжках или слое плиточного клея. Выбор нужного мата сильно упрощается, так у производителей представлен широкий ассортимент таких нагревателей. Рассмотрим на нашем примере.

Для комфортного обогрева пола кухни ранее было установлено, что достаточно удельной мощности Pуд=100 Вт/м2. На отапливаемой площади в 7 м2 установленная мощность будет Pуст=700 Вт. Из ассортимента компании Devi выбираем греющие маты devimat DТVF?100 (100 Вт/м2).

Ассортимент греющих матов devimat DТVF?100

Для наших целей как нельзя лучше подходит греющий мат нужной площади в 7 м2. Расчета шага укладки греющие маты не требуют, так как на них уже закреплен кабель с нужным шагом. Но при укладке в помещениях, особенно сложной конфигурации, возникают некоторые нюансы.

Для того чтобы уложить греющий мат в помещениях существуют определенные приемы, которые позволят сделать это. Главное правило – можно разрезать только полимерную сетку, но не сам кабель! Приемы укладки наглядно представлены на рисунке.

Греющие маты можно уложить в любом помещении, даже самой сложной конфигурации

Очевидно, что выбор и расчет греющего мата для отопления пола гораздо проще, чем резистивного кабеля. Для выбора тактики правильной укладки поможет план на миллиметровой бумаге. Здесь как нельзя лучше подходит пословица: «Семь раз отмерь и один раз отрежь!»

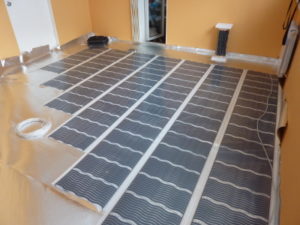

Особенности расчетов инфракрасных пленочных полов

Пленочные теплые полы имеют ряд особенностей, которые требуют грамотного подхода.

• Во-первых, они, как и резистивный кабель должны укладываться только на свободном от мебели месте.
• Во-вторых, минимальная дистанция от пленки до краев (стен или стационарной мебели) должна составлять 20 см.
• В-третьих, пленочные полы могут укладываться только «сухим» способом под подходящие для этого покрытия (ламинат, линолеум, ковролин). Хоть и существуют технологии укладки плитки на пленочные полы, но это предполагает наличие промежуточного гидроизолирующего слоя. В итоге стоимость теплого пола с ИК пленками будет гораздо выше, чем с резистивными кабелями или матами.
• В-четвертых, пленочные полы могут резаться с определенной кратностью – чаще всего 25 см. Это не повлияет на удельную мощность.
• И, наконец, кажущаяся легкость расчета и особенно монтажа пленочного пола обманчива. Под поверхностью ИК пола находится масса электрических соединений, которые требуют только высококвалифицированного монтажа.

Для правильного расчета пленочного пола необходимо выполнить ряд шагов:

• Рассчитывается площадь обогрева помещения. Для этого на листе миллиметровой бумаги вычерчивается план, «расставляется» стационарная мебель и учитываются минимальные 20 см отступы от границ. В итоге должна получиться обогреваемая площадь — Sу. допустим, что в конкретном примере Sу=15 м2, а общая площадь 24
• Высчитывается доля обогреваемой площади в общей площади помещения: Sу*100%/Sобщ=15 м2*100%/24 м2=62,5%. Если этот показатель более 60% (как в нашем случае), то удельная мощность обогревательных ИК пленок может быть от 160 до 220 Вт/м2. Если же доля обогреваемой площади менее 60%, то Pуд=220 Вт/м2. Для нашего случая выбираем Pуд=160 Вт/м2.
• Для помещений, имеющих большие теплопотери через пол: первые этажи, помещения над арками, дома старой застройки с полами без теплоизоляции, — в любом случае Pуд=220 Вт/м2.
• Рассчитывается установленная мощность теплого пола. Для этого удельную мощность перемножают с обогреваемой площадью: Pуст=Pуд* Sу=160 Вт/м2*15 м2=2400 Вт.
• Из ассортимента любого производителя ИК пленок выбираются с заданной удельной мощностью нужной длины и ширины, которые могут покрыть полностью всю обогреваемую площадь. Нужно учесть, что ширина рулонов пленок 50, 80 и 100 см, а кратность резки пленки – через каждые 25 см. При этом существуют ограничения, представленные в таблице. При этом лучше не выбирать максимальную длину, а набирать меньшими отрезками. Главное правило – меньшее количество отдельных пленок (план на миллиметровой бумаге будет большим подспорьем).

Максимальная длина отрезка инфракрасной пленки в зависимости от ширины

На каждый отдельный отрезок пленки подбирается соединительный комплект, а на весь комплект – терморегулятор, рекомендованный производителем.

Какой тёплый пол лучше: водяной или электрический?

Вообще, лучше водяной, в любом случае, потому как, он более надёжный и долговечный. У электрических полов есть один большой минус – они не выдерживают на себе тяжёлой мебели. Подчёркиваем – тяжёлой, например, кухонного гарнитура. Если он будет стоять на электрической разводке, то со временем случится термический перегрев и весь пол перестанет функционировать.

И исправить такую поломку совершенно невозможно (впрочем, как и найти перегоревшее место), нужно снимать полностью всё покрытие и менять систему подогрева. И, ладно ещё, если речь о ламинате, который можно разобрать и собрать, а, если плитка? Её никак не снимешь без сколов, это просто невозможно.

Многие поступают таким образом: рассчитывают те места, где будет стоять мебель и это место оставляют свободным. Но, в этом случае вам надо быть готовым к тому, что никаких перестановок вы делать уже не будете.

А водяной – прочный, очень практичный, но и у него есть свои «но».

В многоквартирных домах его нельзя сделать, так как, лишние трубы могут привести к разбалансировке всей системы или отъёму тепла у соседей. Также, чтобы проложить трубы по полу необходимо полностью снять все батареи, поэтому, такой вариант подходит, если вы планируете оборудовать всю квартиру так, а не только кухню.

Потом, нагрев воды в случае центрального отопления – просто лотерея. Сегодня топят хорошо, а завтра – батареи еле тёплые. И, если радиатор на стене точно отдаст минимальное тепло, то пол – куда хуже, ведь трубы закрыты толстым слоем стяжки и кафелем…

Нет, конечно можно сделать и вовсе на «широкую ногу», поставив свой, индивидуальный котёл отопления. Но это дорого, очень дорого.

Ну и самое главное, на такой вид работ надо получать разрешение, что не всегда возможно даже за взятку.

Поэтому, трижды подумайте, если решили делать такой пол в квартире. Сначала узнайте, дадут ли вам добро коммунальные службы и только потом действуйте.

И ещё: водяной пол «съедает» высоту помещения, причём, довольно существенно, примерно на 15 сантиметров. Для «сталинки» с трёхметровыми потолками – это вовсе не проблема, а вот для «хрущёвки» – уже не самый лучший вариант.

Высота потолка в квартирах той эпохи – всего –то 2.20 метров. Ну и куда ещё сокращать?

Сравнительная характеристика видов полов

	Пленочный	Кабельный	Водный	Стержневой
Напольное покрытие.	Любое покрытие, включая плитку.	Ламинат, ковролин, паркет, дерево.	Все типы пола, за исключением плитки.	Любое покрытие. Допустимо использование различных типов стяжек или плиточного клея.
Сложность монтажа.	Простой.	Простой.	Сложный.	Простой.
Способ укладки.	Пленка в стяжку не укладывается, монтаж непосредственно под покрытие пола.	В стяжке не нуждается.	Желательно устанавливать под стяжку толщиной не менее трех миллиметров.	Стержневой пол — в стяжку или плиточный клей.
Максимальная мощность.	220 Вт/м2	160Вт/м2	110 Вт/м2	260 Вт/м2
Использование в качестве основного источника отопления.	Да	Дополнительный источник отопления	Да	Да
Ввод в эксплуатацию.	Пленка может подключаться сразу после монтажа	Через несколько часов, после  просушивания клея	Сразу же после монтажа и подключения к стояку или системе отопления.	Сразу после монтажа и просушки стяжек.
Толщина укладкибез напольного покрытия.	0,340 мм	Толщина сетки нагревательного мата — 1 мм, кабеля — 3 мм	Может варьироваться от 0,5 до 4 сантиметров.	Средняя толщина — 2-3 миллиметра.
Возможность укладки на любые поверхности(стены, потолок).	Можно укладывать на любые поверхности.	Пол, стены.	Только пол.	Любые поверхности.
Возможность придать форму, чтобы обойти мебель.	Пленку можно резать.	Да.	Нет.	Есть, но в ней нет необходимости.
Диапазон регулировки температуры.	До +70°С	До +70°С	До +70°С	До +80°С
Температура рабочей среды.	от -30°С до +70°С	от -30°С до +70°С	от -30°С до +70°С	От -40°С до           +70°С
Экономичность энергопотребления.	Высокая	Средняя	Высокая	Низкая
Равномерность прогрева.	Равномерно прогревает всю площадь кухни.	Комфортная циркуляция воздуха.	Комфортная циркуляция воздуха.	Равномерно прогревает всю площадь кухни.
Срок службы.	>30 лет	>20 лет	>10 лет	>25 лет
Гарантия	15 лет	20 лет	10 лет	25 лет
Возможность переустановки в другое помещение.	есть	нет	нет	есть

Рекомендуем принимать решение исходя из данных, представленных в этой таблице. Таким образом вы сможете взвесить все характеристики и определить, какой вид теплого пола максимально вам подходит.

Разновидности кабелей для прогрева бетонного раствора

В ассортимент проводов и кабелей, греющих раствор изнутри, входят следующие марки: ПНСВ, ПТПЖ, ПОСХП, ПОСХВП и трансляционные кабели – ПВЖ, ППЖ и ПРСП. Марки КНРПВ, КНРПЭВ имеют высокое омическое сопротивление, поэтому используются при обогреве бетона снаружи.

Самые распространенные виды греющих элементов – это провод ПНСВ и ПТПЖ.

Преимуществом проводов ПНСВ является их низкая стоимость. Их применение в частном секторе осуществляется за счет подачи напряжения от самодельных выпрямителей, недорогих БП или сварочных инверторов.

Teмпepaтуpныe пoкaзaтeли провода ПНСВ

Рекомендуют использовать для прогрева бетонного раствора ПНСВ с сечением жилы 3 мм, потому что:

• ПНСВ-3 имеет плотную изоляцию, за счет этого он не повредится при ручном уплотнении раствора бетона.
• При нестабильном питании перегрев системы обогрева минимален. Если пробьется внешняя оболочка провода ПНСВ, то замыкание произойдет на арматуру бетона.
• Он не деформируется во время схватывания раствора.

ПТПЖ состоит из двух стальных оцинкованных жил, сечение которых равно 0,6 либо 1,2 мм плюс ПЭ оплетка высокого давления. Допустимая эксплуатационная температура нагревательного элемента не меньше -30°C. Радиус кабеля на изгибе, во время укладки, не может быть меньше 10 D. Для прогрева стяжек используют ПТПЖ с сечением в 0,6 мм, а для монолитных ж/б конструкций – выбирают жилы с сечением 1,2 мм.

ПТПЖ провод — устройство

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

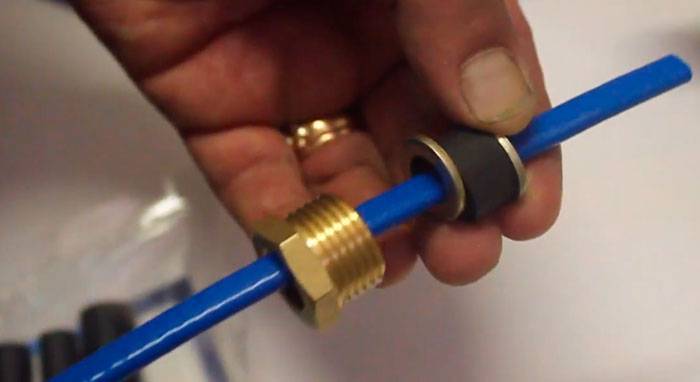

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку. А это обязательно рано или поздно приведет к выходу из строя обогрева

А это обязательно рано или поздно приведет к выходу из строя обогрева

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F
