Как подключить светодиодную лампу

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

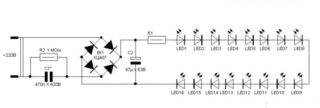

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

• Делитель напряжения на ёмкостном сопротивлении;
• диодный мост;
• каскад стабилизации напряжения.

Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад – сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.

Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Преимущества переделки

При этом вы получите:

экономию электроэнергии (в 2 раза)

большую освещенность

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

• где:
• 0,75 – коэффициент надежности LED;
• U пит – это напряжения источника питания;
• U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
• I – номинальный ток, проходящий через него;
• R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи

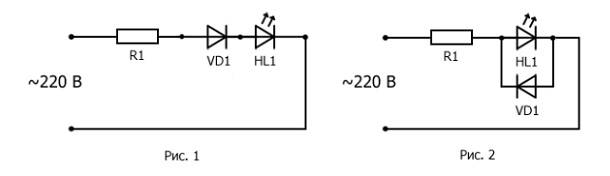

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

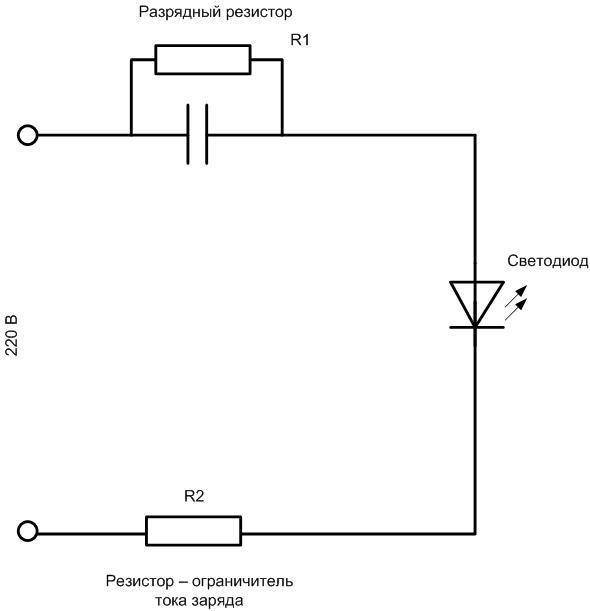

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

• где:
• U – это напряжение питания;
• I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

• где:
• I – это ток нагрузки;
• U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

Читать также: Самодельная ленточная пила своими руками чертежи

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Теоретический метод

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Видео о подключении светодиода к сети 220 вольт

А теперь тоже самое, но на видео, для тех кто видимо ленился читать;) Итак, если хотите подключить светодиод надежно, но чуть с завышенными энергозатратами, то вам к сборке рекомендуется последних два варианта из статьи. Для всех ищущих приключений — первый вариант в самый раз!

Ну и напоследок калькулятор для тех, кто не в состоянии осилить подсчеты по формулам сам или лень;)

Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора

Напряжение источника питания U, В:

Напряжение падения на одном LED, В:

Кол-во последовательно включенных LED, шт:

Максимально допустимый ток через LED, мА:

Типы схем

Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:

1. светодиодный драйвер со стабилизированным током;
2. блок питания со стабилизированным напряжением.

В первом варианте применяется специализированный  источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.

Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения  необходимо использовать токоограничивающий резистор.Расчет резистора для светодиода можно сделать на специальном калькуляторе.

Калькулятор учитывает 4 параметра:

• снижение напряжения на одном LED;
• номинальный рабочий ток;
• количество LED в цепи;
• количество вольт на выходе блока питания.

Разница кристаллов

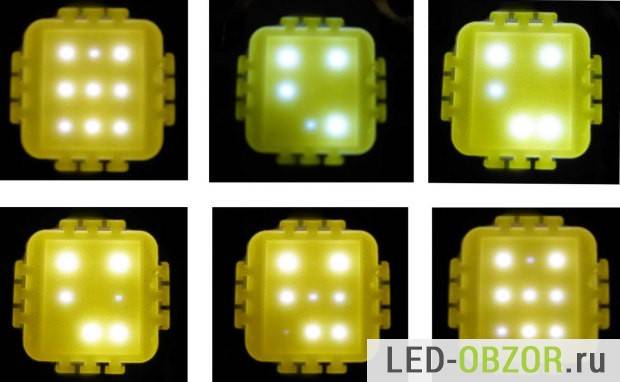

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления. Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и  затем понижаем напряжение до тех пор, когда они будут едва светиться. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.

Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены.  Так же будет повышенный нагрев, усиленная деградация, ниже надежность.

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды — полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

Особенности крепления и подключения потолочных светильников

Осветительные приборы со светодиодными лампами чаще всего производятся в корпусах, которые оснащены всем необходимым для крепления. Сложности в установке возникают редко, поскольку светодиодные светильники достаточно легкие. Для этих целей используют обычно пластиковые или металлические дюбели, турбовинты.

В зависимости от внешнего вида и конструктивных особенностей установка конкретной модели на потолок может отличаться. Алгоритм монтажа осветительного прибора на потолок:

• На месте, предназначенном для плафона, рядом с выводом проводов делаются отверстия под монтажную пластину.
• Отверстия для крепления проделывать необходимо только в полнотелом основании. Если при работе буром перфоратора монтажная пластина падает в пустоту, требуется сделать отверстия в другом месте, соответственно перенести осветительный прибор.
• Надежно фиксируется в одном положении монтажная пластина.
• Если светодиодный светильник крепится не к полнотелому основанию, предварительно нужно позаботиться о надежном креплении.
• Обесточивается УЗО или электросчетчик, подсоединяются контакты осветительного прибора к электрической магистрали.
• Уже подключенный осветительный прибор надевается на проушину монтажной пластины и с помощью крепежных элементов надежно фиксируется.
• На закрепленный светодиодный светильник надеваются прозрачные части, например, защитное стекло или колпак.

Завершающий этап – обязательная проверка работоспособности осветительных приборов.

Потребление

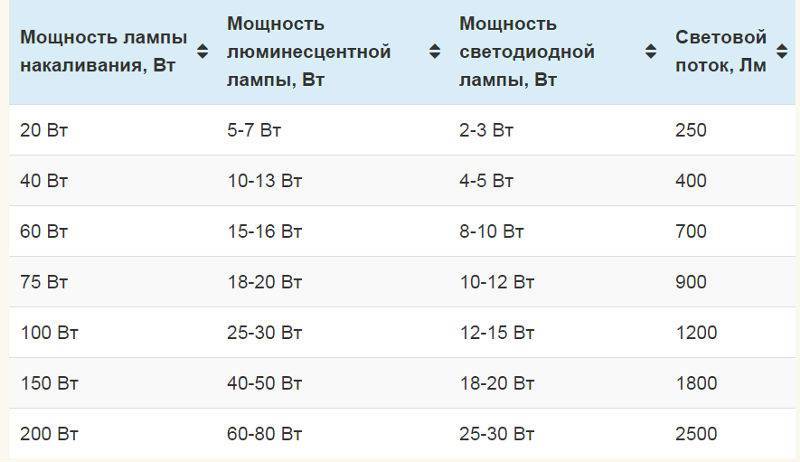

Мощность светодиодных ламп

Светодиоды признаны самым экономичным вариантом освещения. Но пользователю все равно необходимо иметь представление, сколько потребляет светодиодная лента. Затраты зависят от яркости светодиодов. В зависимости от света свечения напряжение может колебаться в пределах 2,8 – 3.5 В.

Поскольку электропотребление тесно связано с разновидностью светодиода, попробуем разобраться в вопросе более детально. Диоды бывают таких типов:

• индикаторные;
• осветительные.

Индикаторные светодиоды относятся к устройствам малой мощности, потребляющие незначительное количество тока. Они предназначены не для освещения, а как видно из названия, индикации работоспособности тех или иных приборов и устройств. Их энергопотребление так невысоко, что за год непрерывного использования они потратят не более половины киловатта.

Осветительные диоды предназначаются для освещения помещений. Они имеют большую светоизлучающую поверхность, яркость. Потребление диодов составляет от ста пятидесяти до трехсот мА при напряжении от половины до целого Ватта. На одной светоматрице может находиться несколько элементов. В некоторых устройствах, например, прожекторе, мощность достигает сотни ватт.

Кроме этого, светодиодные светильники могут быть архитектурными и ландшафтными. Архитектурные светильники используются для подсветки фасадов знаний, памятников, других объектов, на которых хотелось бы сделать акценты. Ландшафтные используются для подсветки объектов в садах, парках, дачных участках.

Все светодиодные светильники делятся на группы, которые объединяют в себя модели по функциональности:

• прожекторы – освещают значительные территории, дороги, фасады зданий;
• фонари – помогают подсвечивать дороги, частные участки;
• дюралайт – трубка с диодами внутри, активно используется для ландшафтного дизайна;
• дюрафлекс – имеют надежную защиту от влажной среды, применяются около воды;
• линейка – представляет собой ленту с прикрепленными светодиодами, используется для всех видов декора;
• сетка – применяется для декорирования наружных объектов.

Обычный фонарик для бытовых нужд оснащен диодом на 3, 3 В. Схемы повышения напряжения позволяют качественно и эффективно работать фонарикам на пальчиковой батарейке или маломощном аккумуляторе. Для специальных нужд в фонарях применяются особые диодные матрицы, позволяющие получать сверхвысокую яркость (например, для сигнальных фонарей).

Чтобы получить требуемую мощность блока питания, суммируется мощность светодиодных лент. Для максимально эффективного и продолжительного функционирования устройства нужно увеличить запас на пятую часть. Расчет ведется от количества диодов, используемых на 1 метр. Сейчас преимущественно можно встретить светодиодные ленты протяженностью 5 метров. Для подключения без перегрузок используются 12 вольтовые выходы.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

1. Клеммники.
2. Пассатижи.
3. Строительный нож.
4. Отвёртка.
5. Кабель с достаточной длиной.
6. Распределительные коробы.
7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально

К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе

В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.
