Преимущества сооружения лестниц из швеллера: закрытый каркас

Швеллер как материал для строительства наружных и внутридомовых лестниц отличается следующими преимуществами:

Каркас винтовой конструкции

обеспечивает прочность конструкции даже при больших нагрузках (самое важное при этом – позаботиться о прочности стыковых соединений);
выдерживает максимальную нагрузку на прогиб;
каркасы из швеллера не скрипят и не вибрируют;
простота в изготовлении позволяет соорудить маршевую лестницу из швеллера своими руками;
изготовление лестниц из уголка и швеллера предоставляет широкие возможности для оформления.

Чаще всего швеллер и уголок применяются для изготовления так называемого закрытого каркаса: предполагается, что все его элементы будут скрыты ступенями, облицовочными материалами и декоративными перилами. К внешнему виду материалов для лестницы из швеллера не предъявляется особых требований: самое главное – уверенность в том, что они способны выдержать высокую нагрузку.

Справа на фото представлен несложный в монтаже вариант лестничной основы

Простой закрытый каркас лестницы представляет собой конструкцию из несущей основы, выполненной из попарно соединенного между собой швеллера и приваренных к нему уголков – именно они являются опорой для укладки ступеней

На толщину уголка следует обратить особое внимание: от нее зависит надежность крепления проступей и подступенков

Перила для лестниц из металла своими руками

Для самостоятельного изготовления металлических перил используют черный металл или сталь. Главными достоинствами таких перил являются надежность и долговечность. Если изделия подвергаются должной обработке, то они получаются довольно красивыми. Для получения стальных перил необходимой формы используют способ гибки металла, называемый холодным.

Металлические поручни изготовлены методом сварки

Для изготовления железных перил применяется два вида сварки: полуавтоматическая и аргонодуговая. В первом варианте при работе наблюдается много брызг. Второй вариант исключает этот момент и при аргонодуговой сварке стыковочный шов получается более ровным и аккуратным, он хорошо поддается зачистке и полировке. Сварные перила из железа уязвимы к коррозии и требуют обработки краской.

Имеющиеся фото перил из профильной трубы станут поддержкой при выборе подходящего для вас варианта.

Балюстрада и поручни лестницы обустроены с применением металлической трубы

Как выбрать древесину

Что касается пиломатериалов, то здесь наиболее важна, как характеристика, влагостойкость. Ее уровень определяет эксплуатационные качества материала. Излишний уровень влажности понижает и общую прочность облицовки. Поэтому перед выполнением текущих работ по монтажу специалисты советуют древесину просушить до уровня, соответствующего нормативу. Следует помнить, что влажность свежесрубленного дерева превышает тридцать пять процентов. А чтоб начать облицовку, данный показатель следует довести до двенадцати и ниже.

Так выглядят сорта древесины

Также следует внимательным образом выбирать сорта. Сегодня востребованы в отделке такие разновидности, как дуб с буком, вишня с ясенем, красное и ореховое дерево, иные варианты (см. фото).

Дуб – это долговременность, мощная цветовая гамма. Данная древесина имеет свойство: потемнеть через определенное время, что придает более насыщенные цвета, благородство внешнему виду.

Ясень славится той же эффектностью, как дуб. Данный облицовочный материал имеет ярковыраженную структуру, оптимальные оттенки серого.

Бук славится своей элегантностью, утонченностью. Этот стройматериал обладает однородностью фактуры, долговечен и практичен. Отлично подходит для имитации красной древесины.

Реально брать для отделочных мероприятий и более экзотичные сорта: к примеру, венге, мербау, тиковое дерево. Оптимальные цветовые гаммы: лимонная, фиолетовая, черная с коричневым, темно-красная – удовлетворит фантазию любого профессионала-дизайнера.

Для отделок ступеней хорошо применять и хвойные: сосну, ель, пихту. Они имеют неплохие характеристики в эксплуатации. К тому же, их проще обрабатывать, а цена стройматериалов менее, чем у лиственных.

Металлические лестницы на второй этаж в частном доме

Для изготовления понадобится:

болгарка (желательно две, на разные диски 125 и 250 мм),
пила по металлу, сварочный аппарат и щиток, дрель, уровень, угольник;

диск отрезной по металлу, диск для зачистки, электроды,
саморезы,

труба, швеллер – для каркаса (рамы);

уголок металлический – для подступеней;

листовой металл – для ступеней (может быть заменен на
деревянную доску).

Примечание. Гладкая листовая сталь в устройстве лестницы не
применяется, т.к. повышает риск травмирования (скользкая поверхность).

Количество материала, а также его характеристики
определяются:

типом лестницы;

углом наклона;

шириной лестничного проема;

количеством ступеней и их размером;

видом дальнейшей отделки. Например, дерево более легкое, а вот
камень значительно тяжелее, и каркас под него нужен соответствующий.

Отдельно отметим, что для новичков будет проще использовать
инвертор вместо сварочного аппарата. Это связано с тем, что инвертор
поддерживает заданный ток, на него не влияет напряжение в сети, исключает
пережег или недожег металла во время сварочных работ. А как известно, и то и другое
ослабляет сварочный шов.

После того, как все необходимое выяснили, рассчитали и
подготовили, можем начать изучать техническую сторону вопроса как сделать
металлическую лестницу. Проиллюстрируем процесс изготовления на нескольких
примерах.

Пошаговое руководство

Итак, теперь можем приступать непосредственно к делу. Необходимые материалы:

• профильная труба 6*8 см;
• профильная труба 2,5*2,5 см (можно заменить на 3*3 см);
• крепежные элементы для ступенек;
• доска толщиной 3 см для проступей (можно брать сосну, но предпочтительней дуб, бук, ясень или клен).

Необходимые инструменты:

• сварочный аппарат;
• болгарка и круги для резки и шлифовки;
• электродрель;
• шуруповерт и различные сверла для металла и древесины;
• лобзик;
• струбцины.

Работать желательно на просторной, ровной площадке для правильного изготовления деталей при резке и сварке.

Инструкция по изготовлению пошагово:

Для соблюдения идеально точных параметров конструкции предварительно рабочую площадку можно разметить – нарисовать квадраты или прямоугольники, по которым будут выкладываться элементы лестницы.
Целую профильную трубу нужно разметить согласно чертежу, далее при помощи болкарки разрезать на составные элементы под углом 45 градусов. Разметку можно наносить карандашом и линейкой. Для обозначения угла можно использовать специальные шаблоны

Важно предварительно хорошо зафиксировать профиль, чтобы в процессе резки он не сдвинулся. Срез должен получиться максимально ровным и аккуратным.
Делали нужно совместить вместе, чтобы образовался угол 90 градусов

При наличии зазора одну из деталей можно незначительно подкорректировать.
Торцы деталей нужно зашлифовать болгаркой.
Когда все детали будут вырезаны, их нужно разложить на столе согласно разметке, зафиксировать струбцинами. Но это только предварительная фиксация – финальную можно проводить только после проверки всех элементов на перпендикулярность.
Далее необходимо сделать небольшую фиксацию элементов при помощи прихваток – сварных точек. Когда одна сторона будет готова, конструкцию нужно аккуратно перевернуть и точно так же пройтись прихваточными точками по другой стороне.
После этого всю конструкцию можно соединить сваркой окончательно.
Далее нежно еще раз проверить ровность элементом. Если все хорошо – можно делать финальное скрепление сплошным сварочным швом. Двигаться нужно от краев к середине. При скреплении одного элемента конструкцию нужно переворачивать и сразу же соединять этот элемент с другой стороны, чтобы не было деформаций.
Далее полученный каркас нужно зачистить и обработать шлифмашинкой. В результате должна получится гладкая, ровная поверхность.
Когда две части каркаса будут готовы (если вы делаете лестницу с двойным косоуром), их нужно приложить друг к другу и сверить на идентичность. Два элемента должны полностью совпадать.
Далее косоуры нужно обезжирить и покрыть краской для металлических поверхностей.

Благодаря геометрической форме профиля при изготовлении лестницы практически не останется отходов.

Крепить каркас можно по-разному. Чаще всего косоуры фиксируют к полу и межэтажным перекрытиям. Если же конструкция должна стоять у стены, то используют анкеры и дюбеля. Но такое крепление возможно только для прочных, надежных стен, а не внутренних стен с легкой обшивкой.

Для придания жесткости ступеням, а также скрепления косоуров между собой, после их установки приваривают перемычки из профиля 2,5*2,5 см. После окончания изготовления каркаса можно крепить ступени. Для этого сверлятся отверстия на верхней грани каркаса и в проступях. После этого переходят к завещающей части – установке ограждений.

Отделка лестницы.

Отделать котовую лестницу можно по-разному. К примеру, металлическую часть каркаса можно покрасить, выбрав нейтральный или контрастирующий со всем интерьером цвет. Также металлическую часть можно вовсе сделать закрытой, зашив все гипсокартоном.

Надеемся, наши фото с чертежами и расчетами помогли вам сориентироваться, как своими руками сделать лестницу из профильной трубы на второй этаж. Напомним, что это мероприятие требует навыков, наличия рабочего места и инструмента, потому для новичков задача может быть довольно сложной.

В этом видео вы можете увидеть процесс изготовления лестницы из профиля:

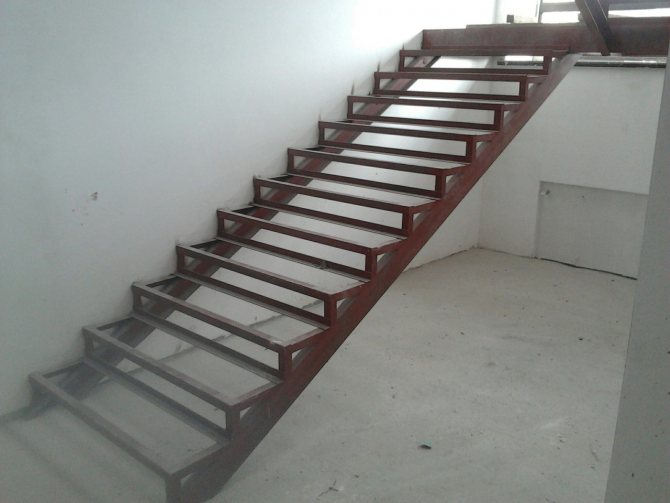

Лестница на металлическом каркасе

Как ни странно, но у самого распространенного вида каркасов только две вариации.

Это:

• Закрытая;
• Открытая.

Закрытая – находится за ступенями и панелями, благодаря чему не видно сварочных швов, поэтому можно использовать более дешёвые металлические элементы. Стойками является швеллер, который также выполняет функцию крепежа, соединяющего стойки.

Опорой для ступеней выступают металлические уголки, и, в зависимости от их толщины, зависит прочность ступеней и, соответственно, срок службы самой лестницы.

Открытая –данный вид каркаса из метала затратнее предыдущего, так как металлопрокат здесь находятся снаружи, также достаточно сложны работы, так как приходится работать с листом металла. В открытом «скелете» лестницы отсутствует швеллер, внешняя опора изготовляется в форме «лесенки».

Существует открытый каркас с одним косоуром (несущая балка конструкции с гребенками на верхней части, на которую устанавливаются ступени, можно их обшить декорацией), в нем вышеописанный элемент устанавливается по центру ступеней, что зрительно придает лестнице легкость и воздушность. Также имеются каркасы с двумя косоурами, где они расположены по краям ступеней. Основание лестницы, важная часть всей конструкции, так как к ней крепятся ступени.

Расчет лестницы

Расчет сооружения для подъема должен производиться с момента начала постройки здания. Для этого необходимо:

Сделать при строительстве специальное потолочное отверстие, в которое будет направлена лестница.

Предусмотреть необходимые параметры для вхождения, если сооружение планируется на металлическом покупном стандартном каркасе.

При выборе угловой конструкции взять во внимание стену в качестве опоры, тогда монтаж будет относительно несложным. Чтобы рассчитать двух- или трехмаршевую лестницу, учесть не только высоту и количество ступенек, но и лестничные площадки или поворотные ступеньки. Чтобы рассчитать двух- или трехмаршевую лестницу, учесть не только высоту и количество ступенек, но и лестничные площадки или поворотные ступеньки

Чтобы рассчитать двух- или трехмаршевую лестницу, учесть не только высоту и количество ступенек, но и лестничные площадки или поворотные ступеньки.

При расчете необходимо учитывать требования, которые предъявляются к металлическим лестничным конструкциям:

Ширина лестничного марша должна быть минимум 90 сантиметров. Для одновременного прохода двух человек оптимальные показатели от 120 до 150 см.

Необходимо правильно сделать расчеты угла наклона марша. Самым оптимальным является значение от 30 до 45 градусов.

Для удобства передвижения делаются расчеты высоты и глубины ступеней. По существующей практике первый параметр должен лежать в пределах 15-20 см. Глубина ступеней делается на длину ступни – от 20 до 30 см.

Также необходимо сделать расчеты нагрузок. Минимальный вес, который должна выдержать стальная конструкция — 100 кг.

Что понадобится

В список материалов и инструментария, необходимых для изготовления металлической лестничной конструкции, войдут:

• швеллер, 2 шт., минимальным размером в 8х10 см. Либо же профтруба квадратного сечения (для косоуров);
• металлический уголок в расчетном количестве (для кобылок, то есть ступенечных каркасов);
• сталь в листах (для косынок);
• материал для покрытия ступеней. Им может быть рифленая сталь, дерево, профнастил – что больше сочетается с оформлением интерьера;
• сварочный аппарат в комплекте, куда должны входить и средства личной защиты;
• болгарка, дополненная запасными дисками;
• дрель с набором сверл;
• шлифовальный круг;
• струбцины.

Дополнительно понадобятся рулетка с угольником, карандаш для разметки, обезжириватель, грунтовка и декоративные элементы для окончательного оформления в соответствии с дизайнерским планом.

Чем и как можно обшить лестницу на металлическом каркасе

Как правило, для обшивания лестницы из металлического каркаса используют именно древесину. Смотрится она достаточно привлекательно, стоит недорого и ее при желании можно окрасить морилкой в нужный оттенок.

Самым простым видом облагораживания металлической лестницы является крепление деревянных ступеней на каркас при помощи саморезов

Стоит только определиться с тем, какой именно вид древесины выбрать:

1. Сосна считается самым экономичным материалом. Стоит она недорого, смотрится красиво и обладает светлым оттенком. Среди преимуществ можно отметить наличие приятной на вид текстуры. Экологи считают, что наличие в доме сосновой древесины благоприятно сказывается на микроклимате, так как в ее составе содержится фитонцид, убивающий бактерии и предотвращающий их образование. К тому же она источает тонкий и полезный запах хвои.
2. Лиственница является некой золотой серединой среди дуба и сосны. Лиственницу относят к хвойным породам. У нее желтая, красивая волнистая структура. В отличие от сосны, она обладает большей твердостью, ударопрочностью и длительным сохранением товарного вида даже с течением большого количества времени.
3. Дуб отличается высокой прочностью, а также оттенками серого от светлого до темного. У него структура великолепной красоты и он считается самым подходящим полотном для изготовления лестниц, в частности ступеней. Дубовые полотна смогут прослужить длительное время и не принесут проблем. Некоторые считают, что способность дуба темнеть с течением времени может подпортить вид изделий, однако именно это и является его эстетичным и отличительным качеством. Среди основных недостатков можно отметить только стоимость, так как она достаточно высока, но полностью соответствует заявленным требованиям.
4. Ясень подходит для домашней лестницы ничуть не меньше. Его используют и в публичных местах, с большой проходимостью людей. Он обладает высокой прочностью и крепостью. Чтобы оставить на дачном покрытии из ясеня царапину или тем более вмятину придется немало постараться, так как получится это вряд ли.
5. Бук растет на территории Северного Кавказа и называется железным деревом. Ветка в диаметре может достигать почти 15см и считается пуленепробиваемой.

По таким данным не трудно догадаться о том, что бук особенно прочный и износоустойчивый. Обладает светлым оттенком, но может быть сероватый и красновато-желтоватый.

Теория

Термины

Строительная терминология довольно специфична в целом. Лестницы – не исключение. Давайте начнем с пополнения словарного запаса.

Косоур – наклонная балка, на которую ступени укладываются сверху. В случае, если каркас изготавливается из стали, типичные решения для косоуров – швеллер, профильная труба и двутавр.

Так называемый ломаный косоур из профильной трубы. Чтобы конструкция выглядела аккуратно, все торцы труб глушатся.

• Тетива – та же наклонная балка, отличающаяся иным способом крепления ступеней. Они вставляются в пазы или гнезда.
• Маршем называют непрерывный ряд ступеней. С точки зрения удобства марши стараются ограничивать десятью ступенями. При большей протяженности лестницы она разбивается на два и более маршей с небольшими горизонтальными площадками между ними.
• Средняя линия марша – условная линия, проходящая строго посередине прямой лестницы. Для криволинейных лестниц она проводится в 40-50 от края пролетов; для винтовых –  вдоль оси опоры по центру.
• Подступенок – вертикальный элемент ступени. С точки зрения удобства и безопасности оптимальна его высота в 15-18 сантиметров. Допустимый диапазон высоты ступени – 12 – 20 см.
• Проступь – соответственно, горизонтальная площадка ступени. Оптимальная ее ширина для жилых помещений закреплена в СНиП и равна 30 сантиметрам. На чердаках и в подвалах допустимо уменьшение ширины проступи до 26 см.

Забежные ступени между двумя прямыми маршами.

Балясины – вертикальные стойки перил (как правило, несущие не только функциональные, но и декоративные функции). Максимальный шаг между ними – 15 сантиметров – призван предотвратить случайное падение с лестницы.

В домах, где есть маленькие дети, рекомендуется ставить не менее двух балясин на ступеньку: в этом случае ребенок не сможет просунуть между ними голову. Как вариант, балясины с большим шагом могут соединяться частыми горизонтальными перемычками.

• Больцевые лестницы лишены несущего каркаса. Как правило, одна сторона каждой ступени крепится к стене, вторая связана с нижней и верхней ступенькой коротким стальным элементом – больцем.
• Консольная конструкция выглядит еще более изящно и неожиданно. Одна сторона каждой ступени заделывается в капитальную стену, вторая свободно висит в воздухе.  Разумеется, такая схема крепления означает высокие требования и к материалу стены, и к качеству фиксации ступеней, и к прочности их материала.

Если вы страдаете страхом высоты, это решение не для вас.

• Закрытый каркас, как следует из названия, полностью скрывается под ступенями и обшивкой. Типичное решение для такой схемы – пара косоуров из швеллера и каркасы ступеней, сваренные из 20- или 25-миллиметрового уголка.
• Открытый каркас из эстетических соображений обычно варится из профильной трубы (причем часто в виде своеобразной лесенки из коротких чередующихся вертикальных и горизонтальных участков). Бока каркаса остаются открытыми; подступенки тоже отсутствуют. При этом открытые металлические каркасы лестницы на второй этаж часто варятся лишь с одним косоуром, по центру ступеней.
• Распашной называется лестница с тремя маршами, разделенными площадкой. Один широкий марш ведет к ней; два узких расходятся направо и налево. Парадные лестницы этого типа более чем красивы, но , как несложно догадаться, занимают большую площадь.

Это решение явно не подходит для небольших помещений.

Общие моменты

Типичное решение для лестницы на второй этаж на металлическом каркасе – два марша с забежными ступенями между ними. В этом случае ощутимо экономится место в комнате: занят только угол; кроме того, пространство под маршами вполне может использоваться.

Если протяженность лестницы более трех ступеней, перила обязательны. Их высота в общем случае – 90 сантиметров. Минимальная комфортная ширина ступени – 80 см.

Для наружных лестниц обязателен железобетонный фундамент. В противном случае есть риск благодаря просадке грунта в точке опоры добиться отрыва марша в верхней точке крепления: усилие на излом даже под весом одного человека станет огромным.

Оптимальный угол наклона – 38 – 45 градусов.

Для чердачной лестницы компактность важнее удобства.

Выкладывать кафелем железобетонные ступеньки на улице – плохая идея. Поверхность не должна быть скользкой даже после дождя или в снегопад.

Положение уголка в элементах каркаса ступеней зависит от их материала.

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Преимущества конструкций на металлокаркасе

Металлокаркас – это основа, состоящая из двух или одного косоура, тетив, ступеней и ограждения или без него. Балясины, перила, ступени, подступенки могут выполняться из разных материалов: камня и дерева, металла и бетона. Главным преимуществом металлокаркаса является возможность устанавливать его внутри и снаружи помещения. Деревянную лестницу используют только внутри.

Есть два вида каркаса:

• Закрытый или черновой;
• Открытый.

Металлокаркас долговечнее, чем дерево мягких пород, особенно тот, что находится внутри помещения, где на него не воздействуют погодные катаклизмы. По форме такие лестницы бывают самые разнообразные:

• Прямые;
• Винтовые;
• С поворотом на 90 и 180 градусов.

В качестве ограждения может использоваться любой материал, какой нравится владельцу:

• Ударопрочное стекло;
• Кованый и сварной металл (вместо традиционных балясин);
• Дерево;
• Бетон;
• Камень (натуральный и искусственный).

Ступени тоже выполняются из разнообразных материалов. То есть, дизайн лестниц на металлокаркасе может быть ограничен только фантазией, а она, как известно, безгранична.

И не важно, в каком стиле оформлено ваше жилище, металлическая конструкция подойдет и чисто женскому Романтизму и мужскому Индустриальному. Это связано с тем, что косоур, который и задает тон дизайну можно изготовить какой угодно:

• Ломаный;
• Модульный;
• Прямой;
• Монокосоур;
• Косоур на тетивах.

Да и покрасить в любой цвет, хоть в золотой и серебристый.

Ремонтопригодность лестниц на металлокаркасе выше, чем у других конструкций. Их не нужно разбирать полностью, достаточно заменить испортившуюся ступень на новую, и лестница опять в порядке. Выход из строя металлических деталей конструкции равно нулю.

В общем, из металла можно сотворить неприхотливую, практичную, функциональную, изящную и легкую лестницу и установить там, где нужно без всяких ограничений. При любой допустимой нагрузке она прослужит не одно десятилетие без скрипов, расшатываний, сколов и деформации.

Выбор профиля

На этапе подготовки и планирования необходимо определиться с выбором профиля. Для этого следует провести некоторые расчеты.

Важно! Необходимо оптимально подобрать профиль по толщине стенок под конкретную конструкцию лестницы. При слишком толстых стенках изделие получится чрезмерно тяжелым, что окажет давление на фундамент. При очень тонких стенках конструкция может быстро деформироваться от нагрузок

При очень тонких стенках конструкция может быстро деформироваться от нагрузок.

Оптимальная толщина сечения – 5-7 мм. Что же касается ширины сечения профиля, однозначного ответа нет. Трубы нужно подбирать исходя из особенностей конструкции.

• для каркаса с единственным косоуром ломаного типа по центру можно выбрать профиль 6*8 см;
• для каркаса с единственным косоуром прямого типа выбирают профиль сечением 5*10 см;
• если каркас состоит из двух прямых косоуров, можно выбирать между профилями 6*8 см и 5*10 см. Для изготовления каркаса ступене отдельно используется профиль сечением 2,5*2,5 см.

В таблице ниже вы можете увидеть, какие параметры профиля наиболее оптимальны для различных нагрузок на пролет, учитывая его длину:

Нагрузка на пролет в зависимости от длины и параметров профиля.

Изначально нужно определиться с габаритами лестницы и ее видом, сделать расчеты, нарисовать или подобрать чертеж. И только после этого можно выбирать профиль.

Особенности и требования к проектированию металлических лестниц

При проектировании не стоит забывать, что каждая лестница из металла имеет свои особенности расчетов в зависимости от вида лестницы, типа конструкции и используемого материала. Вы можете найти подробные расчеты всех параметров лестницы в статье по расчету лестниц, а также воспользоваться строительным калькулятором для каждого из типов.

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из металла в частном доме:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина ступени – по нормам для комфортного перемещения по лестнице ширина ступени должна быть достаточной для размещения всей ступни;
• высота подступенка – зависит от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, в зависимости от назначения лестницы для спокойного перемещения в обоих направлениях двух человек, а также для возможности поднятия крупногабаритной мебели достаточно ширины марша порядка 1200 мм;
• потолочный проем – высота должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина тетивы)2 = (высоте косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещений составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и от диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все комплектующие для лестницы отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Металл, используемый для лестницы, выбирают индивидуально, опираясь на расчеты, с учетом запаса прочности в зависимости от типа конструкции:

• Закрытая – подразумевает, что каркас лестницы будет обшиваться, в таком случае не важна форма используемых металлических элементов, они все равно будут скрыты. Используются двутавр, уголки.
• Открытая – металлический каркас не закрывается, в таком случае целесообразней использовать квадратную или прямоугольную трубу.

Лестницы из металла при соблюдении всех норм и требований при проектировании и строительстве обладают рядом преимуществ:

• прочность и долговечность конструкции;
• возможность изготовления лестниц различной формы и с красивыми узорами (особенно на кованых лестницах);
• металл хорошо комбинируется со всеми другими материалами;

К минусам можно отнести следующие факторы:
